BatteryProtect 12/24V
ESPAÑOL
Instalación
1. El BatteryProtect (BP) deberá instalarse en una zona bien ventilada y preferiblemente cerca de la batería
(50 cm como máximo), ¡pero no sobre ella, para evitar los posibles gases corrosivos que desprende! La
caída de tensión sobre un cable largo o de un tamaño inferior al adecuado entre el positivo de la batería y
el BP puede dar lugar a una desconexión inesperada del BP.
2. Debe insertarse un fusible de tamaño apropiado, de acuerdo con las normativas locales, en el cable
entre la batería y el BP.
3. Utilice un cable de 1,5 mm² (incluido) para la conexión negativa, que debe estar conectado directamente
al negativo de la batería. No deberá conectar ningún otro dispositivo a este cable.
4. El BP detectará automáticamente la tensión del sistema tras la conexión del positivo y negativo a la
batería. Durante la detección de la tensión, la pantalla de 7 segmentos muestra una serie de parpadeos
entre la parte superior y la inferior.
5. No conecte la salida de la carga hasta que el BP esté completamente programado.

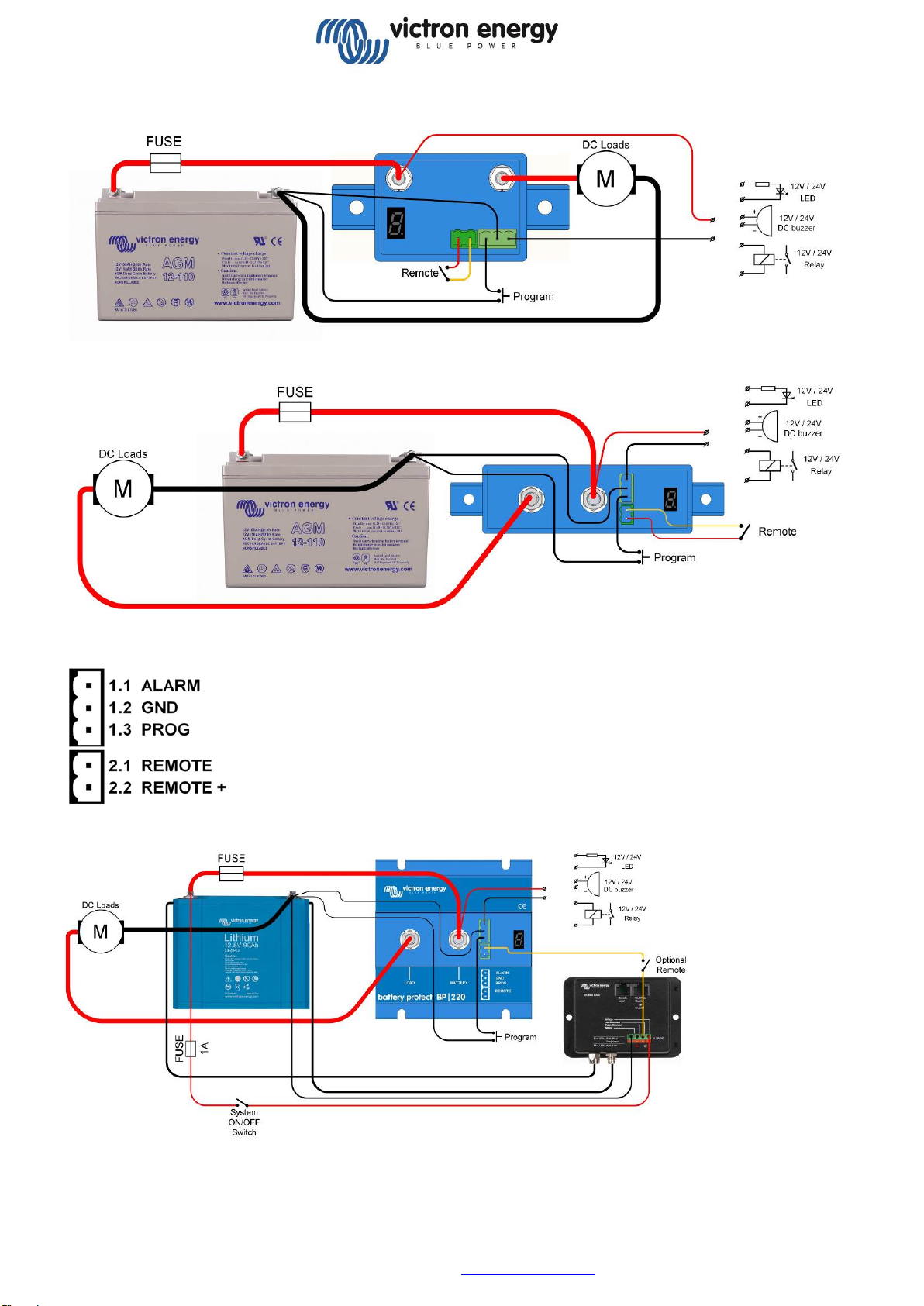

6. Puede conectarse un interruptor remoto on-off al conector bifásico (ver figura 1) o entre el pin 2-1 del
conector bifásico y el positivo de la batería.
7. Puede conectarse una señal acústica, LED o relé entre la salida de alarma y el positivo de la batería (ver
figura 1). Carga máxima sobre la salida de alarma: 50 mA (a prueba de cortocircuitos).
Eventos de desconexión de carga y opciones de salida de alarma
Modo se señal acústica o LED (señal acústica o LED conectado a la salida de alarma):
•En caso de subtensión, se iniciará una alarma continua después de 12 segundos. El BP desconectará
la carga tras 90 segundos y la alarma se detendrá. Demora de reconexión: 30 segundos.
•En caso de sobretensión, la carga se desconectará inmediatamente y permanecerá encendida una
alarma intermitente hasta que se haya corregido el problema de sobretensión.
Modo relé (relé conectado a la salida de alarma):
•En caso de subtensión, el relé se conectará después de 12 segundos. El BP desconectará la carga tras
90 segundos y el relé se desconectará.
•En caso de sobretensión, la carga se desconectará inmediatamente y la salida de alarma
permanecerá inactiva. Niveles de activación en caso de sobretensión: 16V y 32V respectivamente.
Modo Li-ion:
•Conectar la salida de carga por baja tensión del BMS del VE.Bus al pin 2-1.
La carga se desconecta inmediatamente cuando la salida de carga por baja tensión del BMS del
VE.Bus conmuta de “high” (alto) a “free floating” (flotante) (debido a la subtensión, sobretensión o
exceso de temperatura de las celdas de la batería). Los umbrales de subtensión y de salida de alarma
del BP están inactivos en este modo.
Programación
Cuando está apagado (interruptor remoto abierto), el BP puede programarse para las tensiones y modos
deseados conectando el pin PROG a la toma de tierra. Consulte la tabla de programación.
La pantalla se saltará la desconexión y reiniciará las tensiones. Desconecte el pin PROG cuando se muestre
la tensión deseada.
La pantalla confirmará la tensión elegida y el modo por defecto
dos veces
Vuelva a conectar el PROG a la toma de tierra si se necesita otro modo (
). Desconectar cuando se
muestre el modo requerido.
La pantalla confirmará la tensión elegida y el modo en dos ocasiones.
Funcionamiento
Existen 4 posibles modos de error, que se indican en la pantalla de 7 segmentos:
•E 1 Detección de cortocircuito
•E 2 Sobrecarga o exceso de temperatura
•E 3 Subtensión
•E 4 Sobretensión
Pasados 5 minutos, el error ya no se muestra para reducir el consumo de corriente.
El punto decimal de la pantalla de 7 segmentos se utiliza para la indicación del estado:
•Encendido fijo: el BP intenta activar la salida
•Parpadeo cada 5 s: la salida está activa
•Parpadeo cada 2 s en el modo Li-ion: “connecting” (conectando) la salida
Control remoto y cortocircuito
•El BP conectará la carga 1 segundo después de cerrar el contacto remoto.
•El BP desconectará la carga inmediatamente cuando se abra el contacto remoto.
•Cuando se encuentre en modo Li-ion, el BP conectará la carga 30 segundos después de que la
entrada remota del BP esté en el nivel alto mediante el BMS del VE.Bus. Este retardo se incrementa a
3 minutos en caso de conmutación frecuente.
•En caso de cortocircuito, el BP intentará conectar la carga cada 5 segundos. Tras dos intentos, la
pantalla mostrará E 1 (detección de cortocircuito).
Tabla de programación
Subtensión de desconexión
Sistema 12V / 24V
Reinicio de subtensión
Sistema 12V / 24V
Modo de señal acústica o LED
Especificaciones
BatteryProtect BP-65 BP-100 BP-220
Corriente de carga cont. máxima
Rango de tensión de trabajo
Consumo de corriente
Encendido: 1,5 mA
Apagado o desconectado por baja tensión: 0,6 mA
Retardo de salida de alarma
Carga máx. sobre la salida de alarma
50 mA (a prueba de cortocircuitos)
Retardo de desconexión de la carga
90 segundos (inmediato si se activa mediante el BMS del VE.Bus)
Desconexión: 10,5V o 21V Conexión: 12V ó 24V
Rango de temperatura de trabajo
Carga completa: -40°C a +40°C (hasta el 60% de carga nominal a
50°C)
Dimensiones (al x an x p)
40 x 48 x 106 mm
1,6 x 1,9 x 4,2 in
59 x 42 x 115 mm
2,4 x 1,7 x 4,6 in
62 x 123 x 120 mm
2,5 x 4,9 x 4,8 in
BatteryProtect 12/24V
ITALIANO
Installazione
1. 1. BatteryProtect (BP) deve essere installato in luogo ben ventilato e il più possibile vicino alle batterie
(max 50 cm, ma non installare al di sopra della batteria, per via del possibile sviluppo di gas corrosivi!). La
caduta di tensione su un cavo lungo o sottodimensionato fra il più della batteria e il BP può risultare in una
chiusura imprevista del BP.
2. Occorre inserire un fusibile della giusta dimensione, in base alle normative locali, nel cavo fra la batteria
e il BP.
3. Usare un cavo di 1,5 mm² (incluso) per la connessione del meno, che dovrebbe essere collegato
direttamente al meno della batteria. Non collegare altre apparecchiature a questo cavo.
4. Il BP rileverà automaticamente la tensione di sistema dopo la connessione del più e del meno alla
batteria. Durante il rilevamento di tensione, il display a 7 segmenti visualizza una serie di lampeggiamenti
nella parte superiore e inferiore.
5. Non collegare l'uscita del carico finché il BP è stato programmato completamente.
6. Un interruttore on-off remoto può essere collegato al connettore bipolare (vedere figura 1) o fra il pin 2-
1 del connettore bipolare e il più della batteria.
7. Un cicalino, LED o relè possono essere collegati fra l'emissione dell'allarme e il più della batteria (vedere
figura 1). Carico max sull'emissione dell'allarme: 50 mA (resistente a corto circuito).
Eventi di scollegamento del carico e opzioni di emissione dell'allarme
Cicalino o modalità LED (cicalino o LED connessi all'emissione dell'allarme):
•In caso di sotto-tensione, viene attivato un allarme continuo dopo 12 secondi. Il BP scollegherà il
carico dopo 90 secondi e l'allarme si interromperà. Ritardo di riconnessione: 30 secondi.
•In caso di sovra-tensione, il carico sarà scollegato immediatamente e un allarme intermittente
rimarrà attivato finché il problema di sovratensione non è corretto.
Modalità relè (relè connesso all'emissione dell'allarme):
•In caso di sotto-tensione, il relè verrà attivato dopo 12 secondi. Il BP scollegherà il carico dopo 90
secondi e l'allarme verrà disattivato.
•In caso di sovra-tensione, il carico sarà scollegato immediatamente e l'emissione dell'allarme rimarrà
inattiva. Livelli di attivazione in caso di sovratensione: 16V e 32V, rispettivamente.
Modalità Li-ion:
•Collegare l'emissione di disconnessione del carico del VE.Bus BMS al pin 2-1.
Il carico è scollegato immediatamente quando l'emissione di disconnessione del carico del VE.Bus
BMS passa da "high" a "free floating" (a causa della sotto-tensione, sovra-tensione o sovra-
temperatura della cella di batteria). Le soglie di sotto-tensione e l'emissione dell'allarme del BP sono
inattive in questa modalità.
Programmazione
Quando il BP è spento (interruttore remoto aperto), può essere programmato per le tensioni e le modalità
desiderate collegando il pin PROG alla terra. Fare riferimento alla tabella di programmazione.
Il display passerà prima fra le tensioni di chiusura e riavvio. Scollegare il pin PROG quando viene visualizzata
la tensione desiderata.
Il display confermerà la tensione scelta e la modalità predefinita
due volte.
Ricollegare PROG alla terra se è richiesta un'altra modalità (
o
) Scollegare quando è visualizzata la
modalità richiesta.
Il display confermerà la tensione scelta e la modalità due volte.
Funzionamento
Ci sono 4 possibili errori di modalità, indicati dal display a 7 segmenti:
•E 1 Corto circuito individuato
•E 2 Sovraccarico o sovra-temperatura
•E 3 Sotto-tensione
•E 4 Sovra-tensione
Dopo 5 minuti, l'errore non è più visualizzato per ridurre il consumo di corrente.
Il punto decimale del display a 7 segmenti è usato per l'indicazione dello stato:
•Fisso: il BP cerca di attivare l'emissione
•Lampeggia ogni 5 secondi: l'emissione è attiva
•Lampeggia ogni 2 secondi in modalità Li-ion: emissione in "connessione"
Controllo remoto e corto circuito
•Il BP collegherà il carico 1 secondo dopo aver chiuso il contatto remoto.
•Il BP scollegherà il carico non appena il contatto remoto è aperto.
•Quando è in modalità Li-ion, il BP collegherà il carico 30 secondi dopo che l'ingresso remoto del BP è
stato alzato dal VE.Bus BMS. Il ritardo aumenta a 3 minuti in caso di frequente alternanza.
•In caso di corto circuito, il BP cercherà di collegare il carico ogni 5 secondi Dopo due tentativi, il
display visualizzerà E 1 (corto circuito rilevato).
Tabella di programmazione
Chiusura di sotto-tensione
Sistema 12V / 24V
Riavvio in sotto-tensione
Sistema 12V / 24V
Specifiche
BatteryProtect BP-65 BP-100 BP-220
Corrente di carico cont. max 65A 100A 220A
Corrente di picco 250A 600A 600A
Intervallo di tensione operativa 6-35V
Consumo di corrente
Quando ON: 1,5 mA
Quando OFF o spegnimento per bassa tensione: 0,6 mA
Ritardo di emissione dell'allarme 12 sec.
Carico max su emissione
dell'allarme
50 mA (resistente a corto circuito).
Ritardo di scollegamento del carico 90 secondi (immediato se attivato da VE.Bus BMS)
Soglie predefinite Disattivazione: 10,5V o 21V Attivazione: 12V o 24V
Campo temperatura di esercizio Carico pieno: -40°C a +40°C (fino a 60% del carico nominale a 50°C)
Connessione M6 M8 M8
Peso 0,2 kg (0,5 libbre) 0,5 kg (0,6 ibbre) 0,8 kg (1,8 libbre)
Dimensioni (AxLxP in mm)
40 x 48 x 106 mm
1,6 x 1,9 x 4,2”
59 x 42 x 115 mm
2,4 x 1,7 x 4,6”
62 x 123 x 120 mm
2,5 x 4,9 x 4,8”
