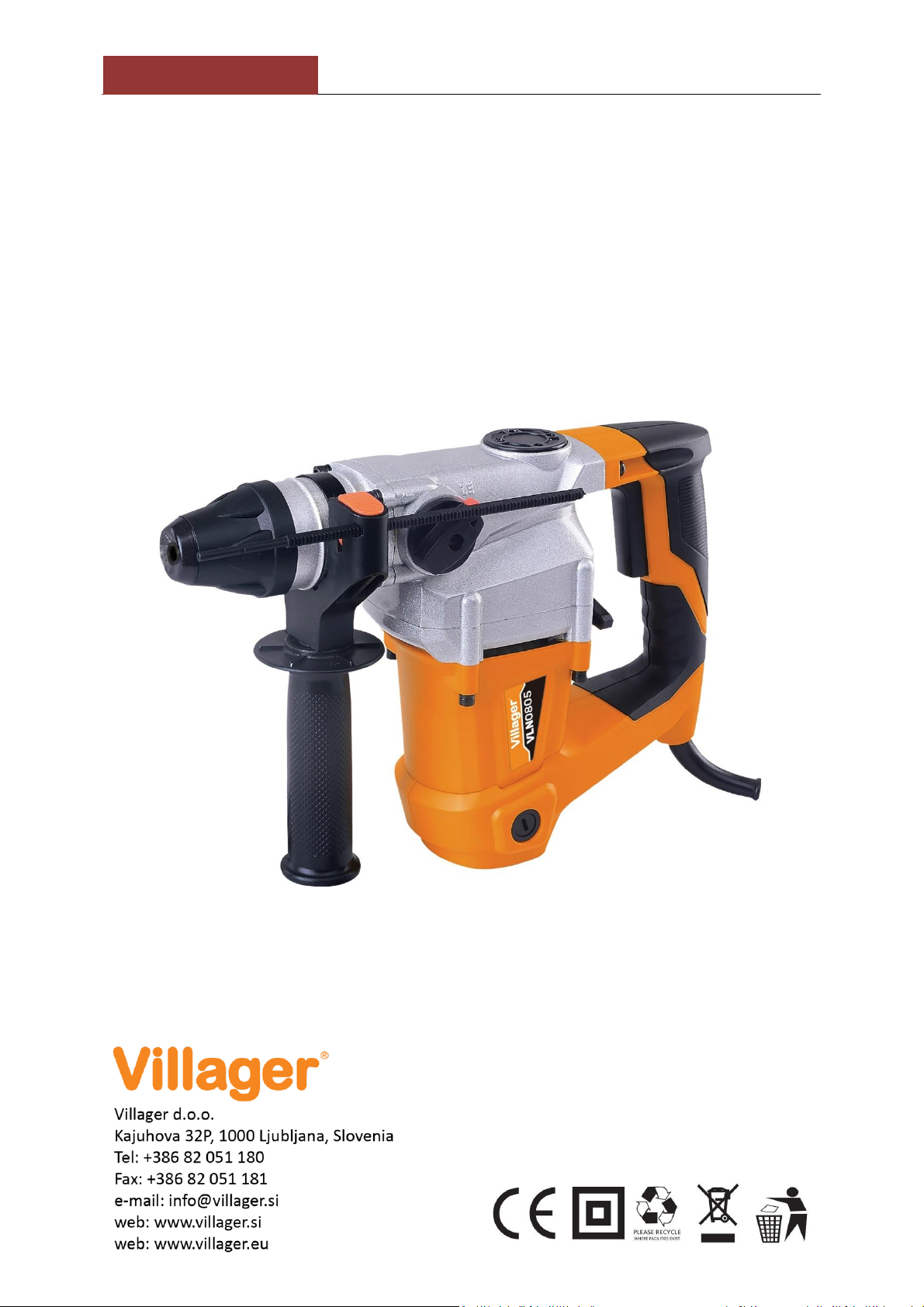

Villager VLN 0805 User guide

Villager
VLN 0805 (SI)
1
ELEKTRIČNO VRTALNO KLADIVO
ZA VRTANJE IN DLETENJE
Villager VLN 0805
Originalna navodila za uporabo

Villager
VLN 0805 (SI)
2
Tehnični podatki
Napajanje
230 V ~ 50 Hz
Poraba
800 W
Št. vrtljajev v prostem teku
900 o/min
Št. udarcev / moč udarca
3900 min-1 /4 J
Zmogljivost vrtanja
Jeklo
13 mm
Beton
26 mm
Les
42 mm
Vpenjalna glava
SDS PLUS
Hrup
LWA = 100,3 dB(A) , K = 3,0 dB(A)
LpA = 89,3 dB(A) , K = 3,0 dB(A)
Masa
3,78 kg
Vibracije
Udarno vrtanje v beton
ah,HD=19,140 m/s2K=1,5 m/s2
Dletenje
ah,CHeq=19,200 m/s2K=1,5 m/s2
OPREMA: Stranski ročaj - 1 kos, špica 14x250 mm - 1 kos, ravno dleto
14x250 mm - 1 kos, svedri 8/10/12 x 150 mm - 3 kosi, oglene krtačke - 1 par,
mazivo - 1 kos, protiprašni pokrov - 1 kos
Pridržujemo si pravico do spremembe tehničnih karakteristik brez predhodnega opozorila,
obstaja možnost tiskarske napake. Slike se lahko razlikujejo od realnega izgleda izdelka.
Varnostna navodila
Glasnost lahko na delovnem mestu preseže vrednost 85 dB(A). V tem primeru
uporabljajte zaščito za sluh.

Villager
VLN 0805 (SI)
3
Simboli
Pred uporabo preberite ta navodila
Nosite zaščitno obleko
Nosite zaščitne rokavice
Nosite zaščito za sluh
Nosite zaščitna očala
Nosite zaščitno čelado.
Nosite zaščitno masko
Dvojna izolacija.
Srbska oznaka o skladnosti.
Izdelek je v skladu z EU standardi in predpisi.

Villager
VLN 0805 (SI)
4
SHRANITE TA NAVODILA.
SPLOŠNA VARNOSTNA OPOZORILA
Preberite navodila in varnostna opozorila. Neupoštevanje spodaj navedenih
navodil lahko vodi do el. udara, požara in/ali težjih telesnih poškodb. Navodila
za uporabo in varno delo shranite tako, da jih boste imeli vedno na voljo. Naziv
“naprava” se uporablja za električne in akumulatorske naprave.
NAVODILA ZA UPORABO SHRANITE.
1) VARNOST V DELOVNEM OBMOČJU
a) Delovno območje mora biti čisto in dobro razsvetljeno. Slabo osvetljena ali
onesnažena območja povečajo nevarnost poškodb.
b) Naprave ne uporabljajte v eksplozivnih ozračjih, npr. v prisotnosti
vnetljivih tekočin, plinov ali prahu. Pri delu z napravo nastajajo iskre, ki
lahko vnetljive snovi vnamejo.
c) Med uporabo se morajo otroci in opazovalci odmakniti iz območja dela.
Motnje lahko povzročijo izgubo nadzora.
2) ELEKTRIČNA VARNOST
a) Vtikači se morajo prilegati vtičnicam. Vtikača nikoli ne spreminjajte. Pri
vtikačih z ozemljitvijo nikoli ne uporabljajte adapterjev. Uporaba ustreznih
in nespremenjenih vtikačev zmanjša nevarnost električnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi,
radiatorji, vodovod in hladilniki. Če je vaše telo ozemljeno, obstaja velika
nevarnost električnega udara.
c) Naprave ne izpostavljajte dežju ali vlagi. Voda, ki prodre v napravo,
povzroči nevarnost električnega udara.
d) Napajalni kabel izključite tako, da povlečete za vtikač. Nikoli ne vlecite za
kabel, saj ga lahko poškodujete, zaradi česar obstaja velika nevarnost
električnega udara. Kabel imejte odmaknjen od ostrih robov, mastnih
predmetov in virov toplote. Poškodovani in zapleteni kabli povečajo
nevarnost električnega udara.
e) Če napravo uporabljate zunaj, vedno uporabljajte podaljške za zunanjo
uporabo. Uporaba ustreznih podaljškov zmanjša nevarnost električnega
udara.
f) Če uporabljate napravo v vlažnem območju, jo priključite na vir napajanja
z zaščito ozemljitve saj to zmanjša nevarnost električnega udara.

Villager
VLN 0805 (SI)
5
3) OSEBNA VARNOST
a) Ves čas bodite pozorni, glejte v območje dela in pri delu uporabljajte
zdravo pamet. Naprave ne uporabljajte, ko ste utrujeni ali pod vplivom
alkohola, drog ali zdravil. Trenutek nepazljivosti je lahko vzrok za težje
telesne poškodbe.
b) Uporabljajte osebno zaščitno opremo in zaščitna očala. Uporabljajte
zaščitno opremo, ki zmanjša nevarnost poškodb pri vrsti dela, ki ga
opravljate; protiprašna maska, zaščitni čevlji z nedrsečim podplatom, čelada,
zaščita za obraz in ušesa.
c) Preprečite nezaželen zagon naprave. Preden priključite napajalni kabel, se
prepričajte, da je naprava izklopljena. To storite tudi, ko napravo
prenašate. Prenašanje naprave s prstom na stikalu lahko povzroči
nevarnost poškodb.
d) Pred zagonom naprave vedno odstranite orodje in ključe za
nastavitev/namestitev. Če na vrtečem se delu pozabite orodje ali ključ,
obstaja nevarnost težjih telesnih poškodb.
e) Ne iztegujte naprave. Ves čas imejte dober oprijem s podlago in bodite v
ravnotežju. To omogoča boljši nadzor nad napravo tudi v nepričakovanih
situacijah.
f) Nosite ustrezno obleko. Ne nosite ohlapnih oblačil ali nakita. Lase,
oblačila in rokavice imejte odmaknjene od gibajočih se delov. Ohlapna
oblačila, nakit ali dolgi lasje se lahko zapletejo v gibajoče se dele.
g) Če je naprava opremljena s priborom za odstranjevanje prahu, ga morate
vedno uporabljati. Uporaba pribora za odstranjevanje prahu zmanjša
nevarnosti in bolezni, ki nastanejo zaradi prevelike izpostavljenosti prahu.
4) PRAVILNA UPORABA IN NEGA NAPRAVE
a) Naprave ne uporabljajte na silo. Za vrsto dela, ki ga opravljate, vedno
uporabljajte ustrezno napravo. Ustrezna naprava delo opravi bolj
učinkovito in varno, v skladu z močjo in hitrostjo naprave.
b) Naprave ne uporabljajte, če stikalo naprave ne vklopi ali izklopi. Če stikalo
ne deluje, naprave ne uporabljajte. Nesite napravo na servis, kjer Vam bodo
stikalo popravili.
c) Pred nastavitvijo, menjavo pripomočkov ali shranjevanjem vedno
izključite napajalni kabel iz napajanja. Preventivni varnostni ukrepi
zmanjšajo nevarnost poškodb zaradi nezaželenega vklopa naprave.

Villager
VLN 0805 (SI)
6
d) Naprave shranjujte izven dosega otrok. Naprave ne smejo uporabljati
osebe, ki niso seznanjene z uporabo naprave ali s temi navodili za uporabo.
Naprave v rokah neizkušenih uporabnikov so zelo nevarne.
e) Naprave vzdržujte. Preverjajte poravnanost in zvijanje gibajočih se delov
ter pregledujte napravo za poškodbe, ki lahko vplivajo na delovanje
naprave. Če je naprava poškodovana, morate napravo pred uporabo
popraviti. Veliko nesreč nastane zaradi slabo vzdrževanih naprav.
f) Rezila morajo biti ostra in čista. Pravilno vzdrževana rezila se manj zatikajo
in jih lažje upravljate.
g) Napravo, pripomočke, nastavke, itd. uporabljajte v skladu s temi navodili.
Poleg tega upoštevajte še delovne pogoje in vrsto dela, ki ga opravljate.
Uporaba naprave za dela, ki niso opisana v teh navodilih, lahko povzroči
nevarnost poškodb.
5) SERVIS
a) Naj vaše električno orodje servisira le usposobljen serviser z uporabo
originalnih nadomestnih delov. To bo zagotovilo varnost popravljenega
električnega orodja.
Varnostna opozorila za kladiva
-Uporabljajte zaščito za sluh. Izpostavljenost hrupu lahko povzroči izgubo
sluha.
-Uporabljajte bočne ročaje, če so priloženi k orodju. Izguba nadzora lahko
povzroči poškodbe upravljalca
-Držite električno orodje za izolirane ročaje, ko izvajate dela, kjer lahko
rezalni pribor pride v stik s skrito napeljavo ali lastnim kablom. Če rezalni
pribor pride v stik z žico pod napetostjo lahko spravi pod napetost
neizolirane kovinske dele električnega orodja in uporabnika lahko
poškoduje električni udar.
Uporabljajte samo originalne rezervne dele in upoštevajte navodila za
vzdrževanje. Uporaba neoriginalnih delov in neupoštevanje navodil za
vzdrževanje, lahko povzroči nevarnost električnega udara ali poškodb.

Villager
VLN 0805 (SI)
7
POSEBNA VARNOSTNA OPOZORILA
Preden priključite napajalni kabel v vtičnico, morate prebrati ta navodila.
•NOSITE ZAŠČITO ZA OČI. Uporabljajte zaščitno masko z zaščitnimi očali.
Uporabljajte zaščito za sluh. Pri dolgotrajni uporabi uporabljajte zaščitno
obleko, čevlje in pokrivalo.
•Uporabljajte zaščito za sluh. Izpostavljenost hrupu lahko povzroči izgubo
sluha.
•NE nosite rokavic, nakita, kravate ali širokih oblačil.
•NE vrtajte ali obdelujte materiala, ki je premajhen, da bi ga lahko varno
pritrdili.
•ROKE imejte odmaknjene od svedrov in dlet. Naprave nikoli ne držite v
neudobnem položaju. Pazite, da roke ne pridejo v stik s svedrom ali dletom,
saj obstaja velika nevarnost poškodb.
•PRITRDITE OBDELOVANEC. Če je mogoče, obdelovance pritrdite s sponkami
ali s primežem. To je veliko bolj varno, kot če bi obdelovance držali z roko.
Na ta način lahko napravo tudi trdno držite z obema rokama.
•PREPRIČAJTE SE, da v obdelovancu ni žebljev ali drugih predmetov.
•PREPREČITE NEZAŽELEN ZAGON. Pred menjavo pripomočkov vedno
izklopite napravo in izvlecite vtikač iz vtičnice.
VARNO VRTANJE
•Uporabljajte samo dleta z ustreznim vpetjem.
•PRED VKLOPOM preverite pritrjenost dleta.
•NE uporabljajte svedrov za običajne vrtalnike ali kronskih žag.
•Pred menjavo pripomočkov počakajte, da se vrtalna glava popolnoma
zaustavi. Nastavek je po uporabi lahko vroč. Pred menjavo počakajte, da se
ohladi, saj v nasprotnem primeru obstaja nevarnost opeklin.
•PRED DELOM VEDNO PREVERITE, ČE STA SVEDER ALI DLETO DOBRO
PRITRJENA V VRTALNO GLAVO.

Villager
VLN 0805 (SI)
8
SIMBOLI

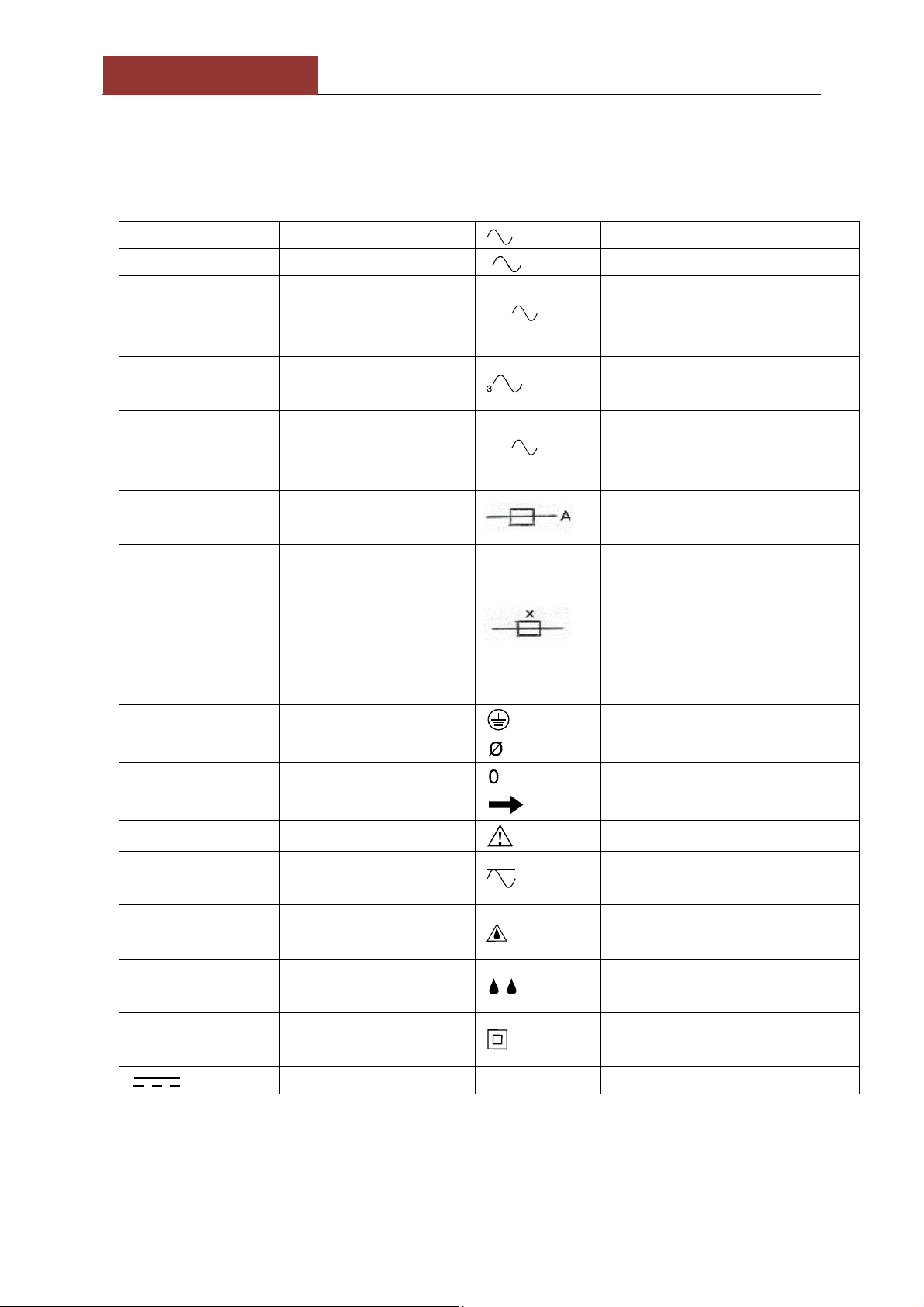

Na napravi se pojavljajo spodaj prikazani simboli. Pred uporabo se seznanite z
njihovim pomenom in zmanjšajte nevarnost poškodb.
V
volt
izmenična napetost
A
amper
²
izmenična napetost
Hz
hertz
2N
dvofazna izmenična
napetost z nevtralnim
priključkom
W
watt
trofazna izmenična
napetost
kW
kilowatt
3N
trofazna izmenična
napetost z nevtralnim
priključkom
F
farad
priključna moč varovalke v
amperih
µF
mikrofarad
zakasnitev varovalke, kjer
je X simbol za razmerje
med
časom/karakterističnim
tokom, v skladu z EN
60127
l
liter
zaščita ozemljitve, razred I
kg
kilogram
premer
bar
bar
položaj za izklop
Pa
pascal
puščica
h
ura
simbol za opozorila
min
minuta
izmenična ali enosmerna
napetost
s
sekunda
ohišje odporno proti
kapljicam vode
n0
št. vrtljajev v
prostem teku
vodoodporno ohišje
./min ali minˉ¹
št. vrtljajev na
minuto
razred zaščite II
enosmerni tok
IPXX
IP simbol

Villager
VLN 0805 (SI)
9
DODATNA OPREMA
Uporabljajte samo opremo in pribor, ki je priporočen za uporabo s to
napravo. Upoštevajte priložena navodila. Uporaba neustrezne opreme ali
pribora lahko povzroči veliko nevarnost poškodb naprave ali telesnih
poškodb.
Ne uporabljajte dlet in pripomočkov, če niste prebrali navodil za uporabo
tovrstnih pripomočkov.
•Različna dleta
Za čiščenje nikoli ne uporabljajte bencina, nafte, acetona ali drugih agresivnih
čistil, saj lahko poškodujete plastične dele naprave, obstaja pa tudi velika
nevarnost požara.

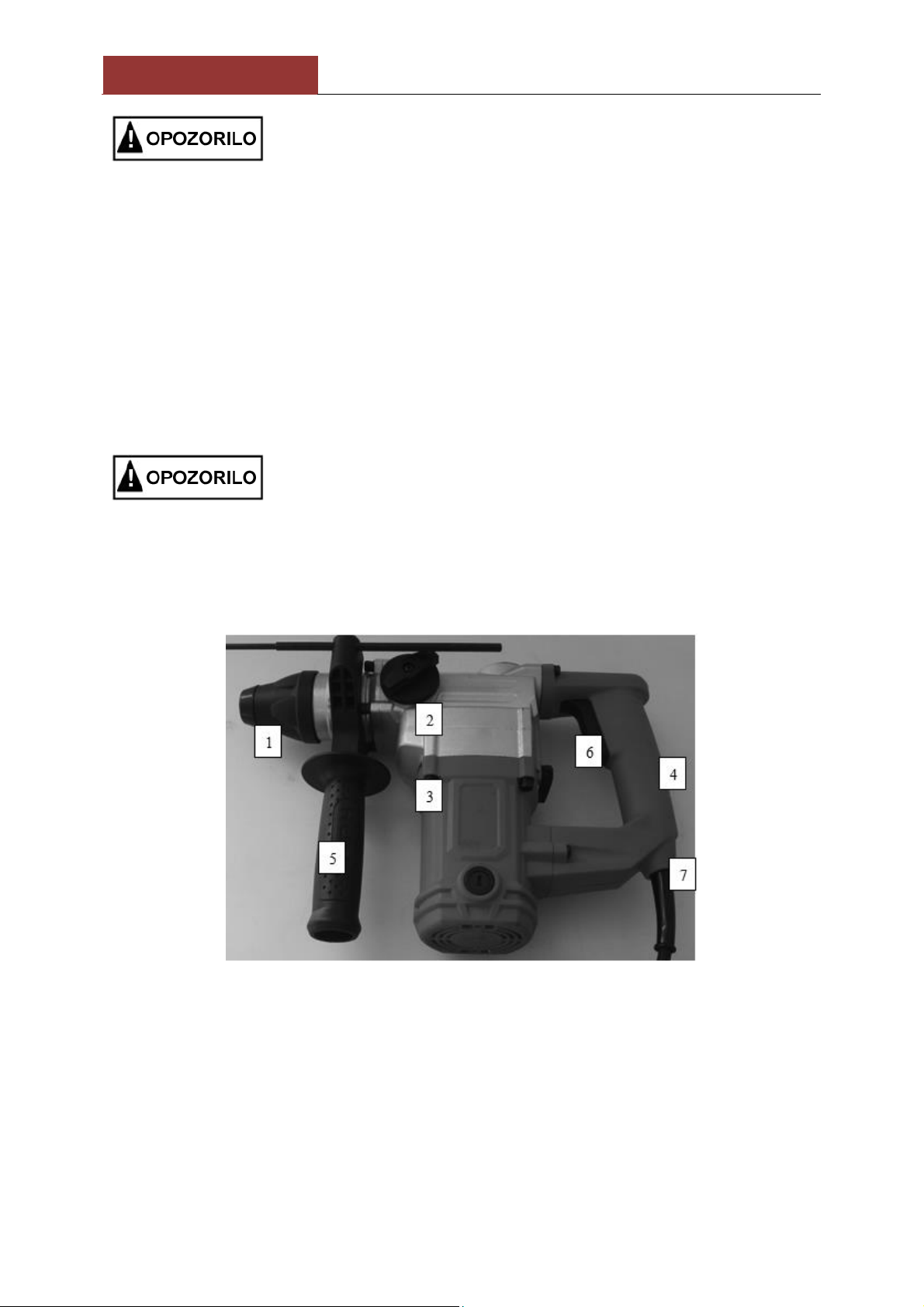

PREGLED SESTAVNIH DELOV
1. SDS plus - vpenjalna glava
2. Stikalo za spremembo načina delovanja z blokirnim gumbom; udarno
vrtanje/vrtanje/dletenje
3. Prezračevalne reže
4. Ročaj
5. Stranski ročaj
6. Stikalo za vklop/izklop
7. Napajalni kabel

Villager
VLN 0805 (SI)
10
PRIPRAVA ZA DELO
Pred uporabo preverite, če je napajalna napetost enaka napetosti, navedeni na
identifikacijski ploščici na napravi.
Namestitev pripomočkov
Pozor: Pred namestitvijo pripomočkov izklopite napravo in izvlecite vtikač iz
vtičnice!

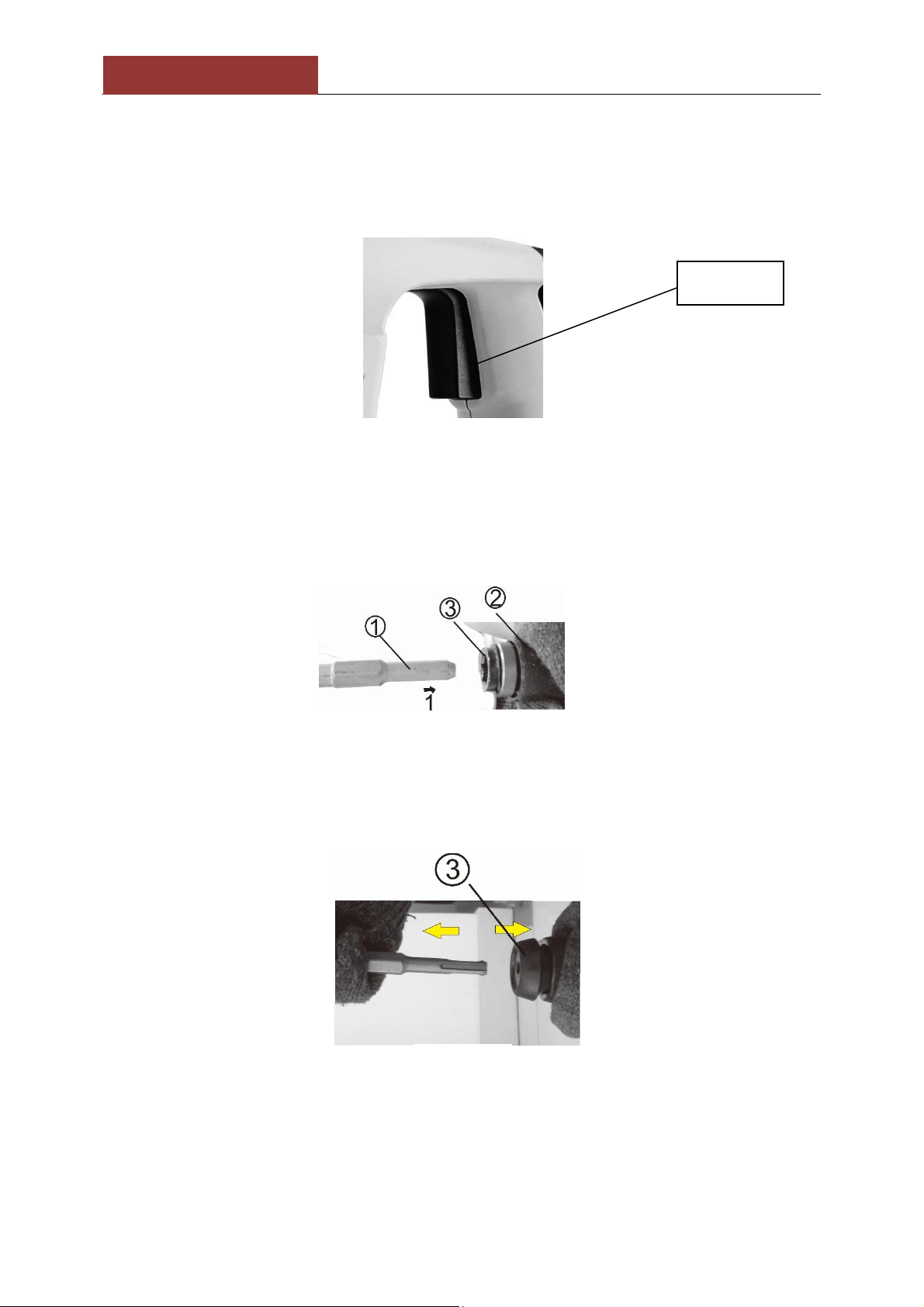

Namestitev svedrov/dlet
Povlecite vpenjalno glavo nazaj proti napravi in vstavite sveder/dleto v
vpenjalno glavo ter ga zavrtite. Preverite, če je pripomoček dobro pritrjen.
Spustite vpenjalno glavo in pripomoček je pritrjen.
Odstranitev svedrov/dlet
Povlecite SDS plus vrtalno glavo nazaj proti napravi in sveder izvlecite.
Vklop/izklop
Napravo vklopite tako, da pritisnete na stikalo za vklop/izklop in ga zadržite.
Izklopite jo tako, da enostavno spustite stikalo za vklop/izklop. Število vrtljajev
motorja nastavljate z dodajanjem pritiska na stikalo za vklop/izklop.
Rahel pritisk na stikalo za vklop/izklop omogoča nizko število vrtljajev, medtem
ko močan pritisk omogoča visoko št. vrtljajev.
Izbira načina delovanja: vrtanje/udarno vrtanje/dletenje
Pozor: Pred nastavitvijo načina delovanja izklopite napravo in izvlecite
napajalni kabel iz vtičnice. Stikalo deluje samo pri izklopljenem motorju.

Villager
VLN 0805 (SI)
11
Če stikalo premaknete, ko je naprava vklopljena, lahko povzročite poškodbe
motorja.

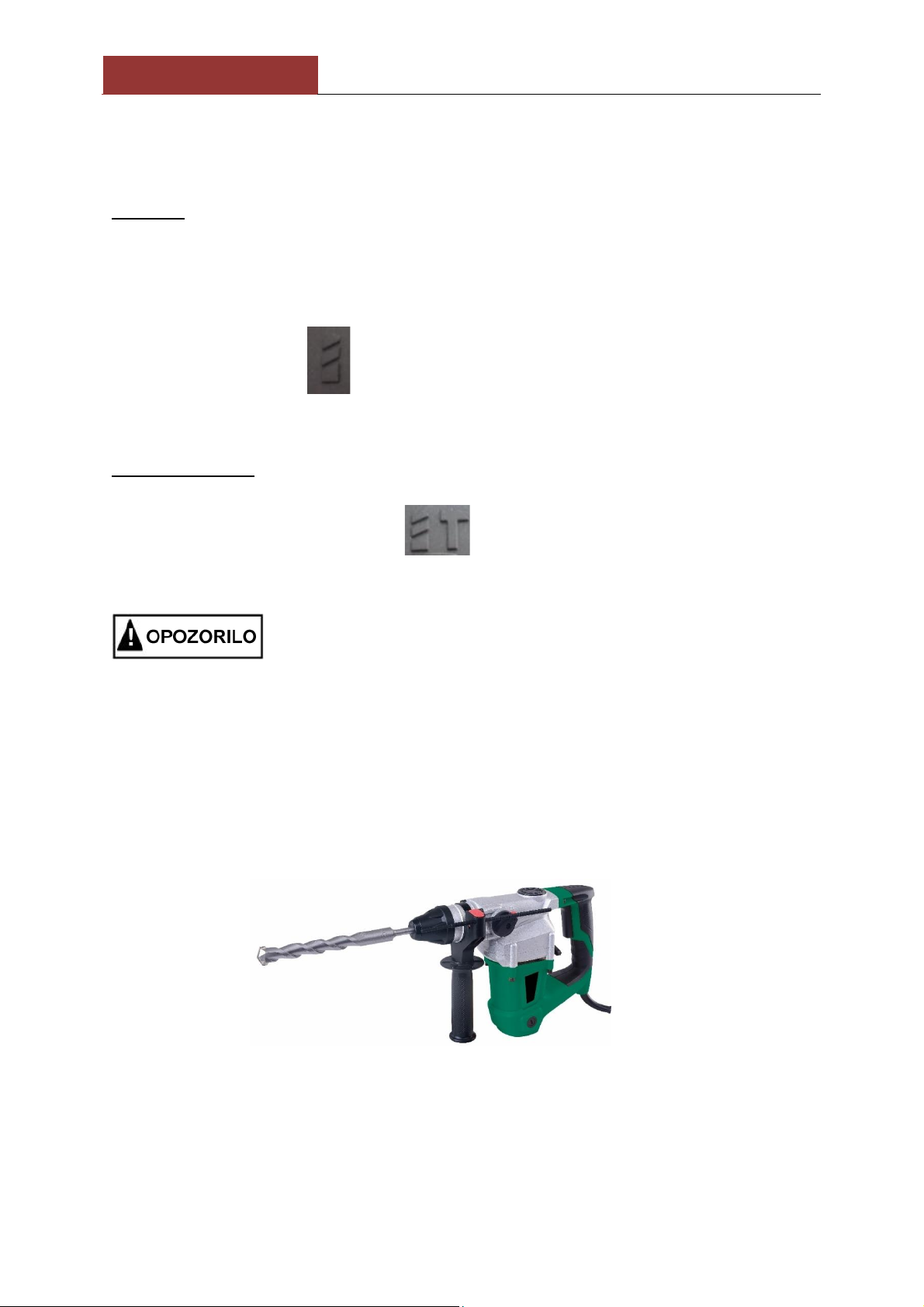

Vrtanje:
Opomba: spodaj prikazane slike so samo informativne. Simboli so odvisni od
vrste modela in se lahko razlikujejo od prikazanih.
Pritisnite blokirno stikalo in premaknite stikalo za spremembo načina delovanja
na položaj za vrtanje „ “ dokler se ne zaskoči.
Udarno vrtanje:
Pritisnite blokirno stikalo in premaknite stikalo za spremembo načina delovanja
na položaj za udarno vrtanje (2) „ “ dokler se ne zaskoči.
SESTAVLJANJE IN UPORABA
Pred namestitvijo pribora ali dodatne opreme se prepričajte, da je naprava
izklopljena in napajalni kabel izključen.
Ročaj (glejte sliko 1)
Stranski ročaj mora biti dobro pritrjen. Pred delom preverite pritrjenost
stranskega ročaja. Če ročaj ni dobro pritrjen, obstaja velika nevarnost poškodb.
Slika 1

Villager
VLN 0805 (SI)
12
Vklop in izklop (on/off)
Vrtalno kladivo ima stikalo za vklop/izklop (Slika 2), ki je vgrajeno v zadnjem
ročaju. Primite napravo z obema rokama in pritisnite na stikalo. Naprava se
vklopi. Izklopite jo tako, da enostavno spustite stikalo.
OPOZORILO
Električno vrtalno kladivo deluje še nekaj sekund po sprostitvi stikala. Pred
odlaganjem počakajte, da se naprava popolnoma zaustavi.
Namestitev dleta (glejte sliko 3).
Vstavite dleto v SDS plus vpetje in ga zavrtite v nasprotni smeri urinega
kazalca za pol obrata ter ga s tem pritrdite (glejte sliko 4). Naprave ne
uporabljajte, dokler ne preverite pritrjenosti dleta.
Vrtalno kladivo nima možnosti menjave smeri vrtenja, zato morate med
delom paziti, da se dleto ne zatakne. Dleto se mora med delovanjem
premikati navznoter in navzven.
Stikalo
Slika 2
Slika 3
Slika 4

Villager
VLN 0805 (SI)
13
Naprava nima možnosti nastavljanja momenta. Ne uporabljajte drugih
pripomočkov in pribora, saj obstaja nevarnost poškodb.
OPOMBA: Dolgotrajno dletenje lahko povzroči pregrevanje motorja. Če se
motor pregreje, prenehajte z delom in počakajte vsaj 15 minut, da se motor
ohladi.
Varnostna opozorila za uporabo vrtalnega kladiva
1. Pred delom preverite količino olja v posodi. Posoda mora biti polna in vijak
dobro privit.
2. Vrtalno kladivo ima vgrajen ročaj. Pred delom se prepričajte, če so vijaki za
pritrditev ročaja dobro priviti. Napravo trdno držite z obema rokama, saj v
nasprotnem primeru obstaja velika nevarnost poškodb.
3. Med delom bodite v ravnotežju. Noge namestite na ravno in trdno podlago.
4. Pri delu na višini pazite, da pod vami ni drugih oseb, saj obstaja velika
nevarnost poškodb.
5. Pred delom se prepričajte, da v območju vrtanja ni vodovodnih, električnih
ali plinskih napeljav.
6. Držalo nastavkov mora biti pravilno nastavljeno.
7. Nastavek (sveder/dleto) se med delom segreva. Pri rokovanju z napravo
bodite pozorni, saj obstaja nevarnost opeklin.
8. Nosite zaščitna očala.
9. Nosite zaščito za sluh.
10. Uporabljajte zaščitno masko.
11. Nosite zaščitne čevlje.
12. Nosite pokrivalo.
Pravilna uporaba
Pred delom
1. Napajanje
Napajalna napetost mora biti enaka napetosti, navedeni na identifikacijski
ploščici na napravi.
2. Stikalo
Pred kakršnimkoli delom na napravi se prepričajte, da je stikalo izklopljeno.
Če je napajalni kabel priključen v vtičnico in pritisnete na stikalo za vklop, se
naprava vklopi, zaradi česar obstaja velika nevarnost telesnih poškodb.
3. Podaljševalni kabel
Uporabljajte podaljševalne kable z zadostnim presekom in zmogljivostjo.
Podaljševalni kabel naj bo čim krajši.

Villager
VLN 0805 (SI)
14
Uporaba naprave za dletenje
Na napravo namestite dleto v skladu z navodili (sliki 3 in 4).
1. Namestite konico dleta na mesto dletenja in vklopite napravo.
2. Če se naprava na vklopi, rahlo potisnite konico dleta proti obdelovalni
površini, da naprava ustvari udarni hod. To ni napaka, saj je vklopljen
mehanizem za preprečevanje udarcev v prostem teku.
3. Trdno držite napravo z obema rokama. Masa naprave in trden oprijem
omogočata lažje prenašanje tresljajev, ki nastajajo med delom.
Delajte z zmernim tempom. Prevelika sila lahko zmanjša učinkovitost.
Pozor
Včasih se udarni mehanizem ne vklopi, tudi če motor deluje. Vzrok za to je
pregosto olje v posodi (zaradi nizke temperature ali če naprave dlje časa niste
uporabljali). Napravo pustite vklopljeno okoli 5 minut, da se olje segreje.
Vzdrževanje in pregledovanje
1. Pregled naprave
Dleta in svedri morajo biti ostri. Topa rezila zmanjšajo učinkovitost delovanja
in lahko povzročijo poškodbe motorja. Ko opazite obrabo rezila, ga
zamenjajte ali nabrusite.
2. Preverjanje privitosti vijakov
Redno preverjajte privitost vijakov. Odvite vijake dobro zategnite, saj v
nasprotnem primeru obstaja velika nevarnost poškodb.
3. Vzdrževanje motorja
Tuljave motorja so najpomembnejši del naprave. Tuljave ne smejo biti nikoli
v stiku z oljem ali vodo.
4. Pregled oglenih krtačk
Motor ima oglene krtačke, ki se obrabljajo. Obrabljene ali poškodovane
krtačke morate zamenjati. Mejna oznaka obrabljenih krtačk (6), št. krtačke
(7). (glejte sliko 5).
Slika 5

Villager
VLN 0805 (SI)
15
Splošno
Uporabljajte samo originalne rezervne dele. Uporaba neoriginalnih delov ali
delov, ki niso priporočeni s strani proizvajalca, lahko povzroči poškodbe
naprave.
Za čiščenje plastičnih delov ne uporabljajte topil ali agresivnih čistil, saj se
lahko poškodujejo. Za odstranjevanje olja, prahu ali druge umazanije uporabite
čisto krpo.
Pazite, da olje, bencin, topila ali druga agresivna čistila ne pridejo v stik s
plastičnimi deli naprave, saj jih lahko poškodujejo.
Z napravo ravnajte pazljivo. Grobo ravnanje lahko poškoduje napravo ali
obdelovalno površino.
Naprave nikoli ne spreminjajte in ne uporabljajte neoriginalne dodatne
opreme. Spreminjanje naprave je prepovedano, saj obstaja velika nevarnost
poškodb, razveljavi pa se tudi garancija.
Simbol prečrtanega smetnjaka na napravi ali embalaži pomeni, da
naprave in embalaže ne smete odlagati med ostale domače odpadke.
Električnega orodja, pripomočkov in embalaže se morate znebiti v
skladu s predpisi za odstranjevanje električnih naprav in ostalih
odpadkov. S pravilnim odstranjevanjem pripomorete k zaščiti okolja
in ustvarjanju zdravega življenjskega prostora. Ponovna uporaba
recikliranega materiala zmanjša onesnaževanje okolja. Pozanimajte
se o lokalnih predpisih za odstranjevanje električnih naprav.

Villager
VLN 0805 (SI)
16
ES IZJAVA O SKLADNOSTI
Po 7. čl. in II. Prilogi točka A Pravilnika o varnosti strojev (Ur. list RS št. 75/08)
Opis stroja : Električno vrtalno kladivo za vrtanje in dletenje Villager VLN 0805
S to izjavo s polno odgovornostjo zagotavljamo, da je navedena naprava – izdelek v
skladu z določili predpisov:
•Direktiva 2006/42/ES o varnosti strojev
•Direktiva 2014/30/EU o elektromagnetni združljivosti
•Direktiva 2011/65/EU, (EU) 2015/863 o omejevanju uporabe nekaterih nevarnih
snovi v električni in elektronski opremi (RoHS)
Harmonizirani in drugi standardi:
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 60745-1:2009+A11:2010
EN 60745-2-6:2010
Odgovorna oseba pooblaščena za sestavljanje tehnične dokumentacije: Zvonko
Gavrilov, na naslovu družbe Villager d.o.o, Kajuhova 32 P, 1000 Ljubljana
Kraj / datum: Ljubljana, 13.12.2017 Odgovorna oseba za sestavo tehnične dokumentacije
Zvonko Gavrilov

Villager
VLN 0805 (GB)
1
Electric hammer for drilling and chiseling
Villager VLN 0805
Original instructions manual

Villager
VLN 0805 (GB)
2
Specification
Voltage
230 V ~ 50 Hz
Input power
800 W
No load speed
900 rpm
Impact rate/impact energy
3900 min¯¹ (IPM) / 4 J
Drilling capacity
Steel
13 mm
Concrete
26 mm
Wood
42 mm
Tool holder type
SDS PLUS
Noise information
LWA = 100,3 dB(A) , K = 3,0 dB(A)
LpA = 89,3 dB(A) , K = 3,0 dB(A)
Weight
3.78 kg
Vibration
Hammer drilling into concrete
ah,HD=19,140 m/s2K=1,5 m/s2
Chiselling
ah,CHeq=19,200 m/s2K=1,5 m/s2
EQUIPMENT: 1 pc auxiliary handle, 1 pc point chisel 14x250 mm, 1 pc flat chisel
14x250 mm, 3 drill bits-8/10/12x150 mm, 1 pair of carbon brush, 1 pc of grease tube,
1 pc dust cover
We reserve the right to change the technical characteristics, the right to possible printing errors
without prior notice. Product images may be different from the actual appearance of the device.
Safety instructions
The noise output of the electric hammer chisel power tool may exceed 85 dB(A) at the workplace. In this
instance, wear ear protection.

Villager
VLN 0805 (GB)
3
Symbols
Please this read the manual before the start-up
Wear safety footwear
Wear work gloves
Use hearing protectors
Use safety goggles
Wear a hardhat
Wearing respiratory protection is advised
Protection class II / Double insulation
Serbian conformity mark
Product is according EU norms and standards

Villager
VLN 0805 (GB)
4
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE
GENERAL SAFETY RULES
Read all instructions. Failure to follow all the instructions listed below may result in electric
shock, fire and/or serious injury. The term “power tool” in all of the warnings listed below
refers to your mains operated (corded) power tool or battery operated (cordless) power tool.
SAVE THESE INSTRUCTIONS
1) WORK AREA
a) Keep the work area clean and well lit. Cluttered and dark areas invite accidents.
b) Do not operate power tools in explosive atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools create sparks, which may ignite the dust or
fumes.
c) Keep children and bystanders away while operating a power tool. Distractions can cause
you to lose control.
2) ELECTRICAL SAFETY
a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use
any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching
outlets will reduce the risk of electric shock.
b) Avoid body contact with earthed or grounded surfaces such as pipes, radiators, ranges
and refrigerators. There is an increased risk of electric shock if your body is earthed or
grounded.
c) Do not expose power tools to rain or wet conditions. Water entering the power tool will
increase the risk of electric shock.
d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power
tool. Keep the cord away from heat, oil, sharp edges or moving parts. Damaged or
entangled cords increase the risk of electric shock.
e) When operating the power tool outdoors, use an extension cord suitable for outdoor use.
The use of a cord suitable for outdoor use reduces the risk of electric shock.
f) If operating a power toll in a damp location is unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD reduces the risk of electric shock.
3) PERSONAL SAFETY
a) Stay alert, watch what you are doing and use common sense when operating a power
tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol
or medication. A moment of inattention while operating power tools may result in serious
personal injury.
Table of contents
Languages:
Other Villager Tools manuals
Popular Tools manuals by other brands

Omer
Omer PL 110 SJ Use, maintenance and spare parts manual

Duralast
Duralast 80-375 Operating instructions and parts manual

BGS technic
BGS technic 70345 instruction manual

Sealey
Sealey SA11 instructions

DCA
DCA Z1G-FF-15 operating instructions

Victaulic
Victaulic VE26 Series Operating and maintenance instruction manual

BGS technic
BGS technic 3294 instruction manual

LittleMachineShop.com
LittleMachineShop.com 0XA quick start guide

Milwaukee
Milwaukee M18 GG Operator's manual

Premier Farnell
Premier Farnell Akron Brass Extenda-Lite Electric Rewind Cord... Mounting instructions

Yost Vises
Yost Vises DPV-3 instructions

DeWalt
DeWalt D25333 instruction manual
