Villeroy & Boch ProDetect 2 User manual

Installationsanleitung DE
Installation instructions EN-UK
Manuel d'installation FR
ProDetect 2

Contents
DE
S. 3
Contents
Installationsanleitung 4 DE
Installation instructions 34 EN-
UK
Manuel d'installation 64 FR

Installationsanleitung
Elektronisches Urinalspülsystem
ProDetect 2

Impressum
DE
S. 5
3 Impressum
Villeroy & Boch AG
Saaruferstraße
66693 Mettlach
Deutschland
Telefon: [phone] / 8 10
E-Mail: [e-mail]
www.villeroy-boch.com
Das Herunterladen und Verwenden von Bildern unserer Seiten ist ohne die schriftliche Zustimmung der Villeroy
& Boch AG nicht gestattet.
Vorstand
Frank Göring (Vorsitzender)
Andreas Pfeiffer
Nicolas Luc Villeroy
Dr. Markus Warncke
Aufsichtsrat
Wendelin von Boch-Galhau (Vorsitzender des Aufsichtsrats)
Register
Amtsgericht Saarbrücken, HRB 63610
Steuernummer
Villeroy & Boch AG: 020/100/00087
Copyright
Villeroy & Boch AG
Haftung
Die Inhalte unserer Seiten wurden mit größter Sorgfalt erstellt. Für die Richtigkeit, Vollständigkeit und Aktualität
der Inhalte können wir jedoch keine Gewähr übernehmen. Villeroy & Boch AG ist für die eigenen Inhalte, die sie
zur Nutzung bereithält, nach den allgemeinen Gesetzen verantwortlich. Von diesen eigenen Inhalten sind Quer-
verweise ("Links") auf die von anderen Anbietern bereitgehaltenen Inhalte zu unterscheiden. Erhalten wir davon
Kenntnis, dass die verlinkten Inhalte eine zivil- oder strafrechtliche Verantwortlichkeit auslösen, werden wir diese
Links beseitigen.

Inhaltsverzeichnis
DE
S. 6
Inhaltsverzeichnis
1 Titelseite......................................................................................................1
2 Titelseite......................................................................................................4
3 Impressum.................................................................................................. 5
4 Allgemeine Angaben.................................................................................. 7
4.1 Verwendete Darstellung............................................................................................7
4.2 Zielgruppen.............................................................................................................. 7
4.3 Gewährleistung.........................................................................................................7
5 Sicherheit.................................................................................................... 8
5.1 Bestimmungsgemäßer Gebrauch..............................................................................8
5.2 Vernünftigerweise vorhersehbare Fehlanwendung................................................... 8
5.3 Allgemeine Sicherheitshinweise................................................................................9
6 Technische Daten.....................................................................................10
7 Lieferumfang............................................................................................ 11
7.1 Standard Lieferumfang.......................................................................................... 11
7.2 Optionale Bauteile..................................................................................................13
8 Installation................................................................................................14
8.1 Passende Urinale....................................................................................................14
8.2 Verschlauchung installieren....................................................................................14
8.3 Urinal montieren....................................................................................................16
8.4 HF-Sensor installieren............................................................................................16
8.5 Bluetoothadapter installieren (optional)................................................................ 18
8.6 Anschluss Netzvariante vorbereiten.......................................................................20
8.7 Urinalspülsystem installieren................................................................................. 22
9 Außerbetriebnahme..................................................................................31
10 Ersatzteile................................................................................................. 32

Allgemeine Angaben
DE
S. 7
4 Allgemeine Angaben
4.1 Verwendete Darstellung
Handlungsanweisungen
Auszuführende Schritte sind als nummerierte Liste dargestellt. Die Reihenfolge der Schritte ist einzuhalten.
Beispiel:
1. Handlungsschritt
2. Handlungsschritt
Ergebnisse einer Handlungsanweisung werden wie folgt dargestellt:
Pfeil
Pfeil
Aufzählungen
Aufzählungen ohne zwingende Reihenfolge sind als Liste mit Aufzählungspunkten dargestellt.
Beispiel:
•Punkt 1
•Punkt 2
4.2 Zielgruppen
Die Zielgruppen dieser Installationsanleitung sind Installateure und Betreiber.
Installateure:
•Z. B. Facharbeiter und Handwerker. Diese Personen führen gemäß Autorisierung durch den Betreiber Arbei-
ten aus, für die sie durch eine Berufsausbildung oder eine vergleichbare betriebliche Ausbildung die notwendi-
gen Kenntnisse besitzen, um die anfallenden Arbeiten fach- und sachgerecht sowie sicherheits- und gefahrenge-
recht ausführen zu können. Ihre Arbeit unterliegt der Einweisung, Kontrolle und Verantwortung durch geschul-
tes Aufsichtspersonal/Fachpersonal, welches durch den Betreiber eingesetzt ist.
Elektrofachkraft:
•Diese Fachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie Kenntnis der ein-
schlägigen Normen und Bestimmungen in der Lage, Arbeiten an elektrischen Anlagen auszuführen und mögli-
che Gefahren selbstständig zu erkennen und zu vermeiden. Die Elektrofachkraft ist für den speziellen Einsatz-
ort, in dem sie tätig ist, ausgebildet und kennt die relevanten Normen und Bestimmungen.
4.3 Gewährleistung
Villeroy & Boch übernimmt keine Verantwortung für Fehlfunktionen und Beschädigungen bei unsachgemäßer
Montage.
Verwenden Sie nur Originalteile von Villeroy & Boch.

Sicherheit
DE
S. 8
5 Sicherheit
5.1 Bestimmungsgemäßer Gebrauch
ProDetect 2 ausschließlich mit Frischwasser verwenden. Schmutzpartikel im Wasser können das Magnetventil und
den Korbfilter verstopfen.
ProDetect 2 nur in Verbindung mit nachfolgend aufgeführten Urinalen verwenden:
•Architectura 5586 / 5587 / 5574
•Subway 7513
•O.novo / Omnia 7507 / 7557 / 7527
Zur bestimmungsgemäßen Verwendung gehören auch:
•das Beachten aller Hinweise dieser Installationsanleitung
•das Einhalten der Inspektions- und Wartungsarbeiten
•das ausschließliche Verwenden von Originalteilen
5.2 Vernünftigerweise vorhersehbare Fehlanwendung
Eine andere als die unter der „bestimmungsgemäßen Verwendung“ festgelegte oder über diese hinausgehende Be-
nutzung gilt als nicht bestimmungsgemäß!
Für Schäden aus nicht bestimmungsgemäßer Verwendung trägt der Betreiber die alleinige Verantwortung und der
Hersteller übernimmt keinerlei Haftung.
Aufgrund des geringen Bauraums der Urinale ist bei der Installation des ProDetect 2 sorgfältig zu arbeiten.
Folgende Hinweise beachten:
•Kabel dürfen nicht gequetscht werden
•der Sensor muss an der richtigen Position und in der richtigen Sensorrichtung eingebaut werden
•bei der Netzvariante muss der Stromanschluss an der richtigen Position installiert werden
•bei der Installation des Netzanschlusses dürfen nur Unterputzdosen verwendet werden
•bei der Installation des Netzanschlusses dürfen keine Aufputzdosen mit herausragenden Rahmenteilen verwen-
det werden
•nach abgeschlossener Montage der Urinale, dürfen keine Kabel mehr durch den Revisionsschacht nach unten
heraushängen

Sicherheit
DE
S. 9
5.3 Allgemeine Sicherheitshinweise
Warnung!
Stromschlag durch Berühren stromführender Komponenten!
Schwere Verletzungen bis hin zum Tod können die Folge sein.
Im Falle einer Netzvariante den Netzanschluss ausschließlich von einer Elektrofachkraft
ausführen lassen.
Den Netzstecker nicht mit nassen Händen einstecken oder abziehen.
Sicherstellen, dass während der Arbeiten die Leitung stromfrei geschaltet und gegen Wie-
dereinschalten gesichert ist.
Vorsicht!
Gefahr für die U mwelt durch falsche Handhabung v on umweltgefährdenden Stoffen!
Bei falschem Umgang mit umweltgefährdenden Stoffen, insbesondere bei falscher Ent-
sorgung, können erhebliche Schäden für die U mwelt entstehen.
Batterien fachgerecht entsorgen. Altbatterien nie über den Hausmüll entsorgen!
Die vor Ort gültigen Vorschriften beachten.
Vorsicht!
Gefahr für die U mwelt durch falsche Handhabung v on umweltgefährdenden Stoffen!
Bei falschem Umgang mit umweltgefährdenden Stoffen, insbesondere bei falscher Ent-
sorgung, können erhebliche Schäden für die U mwelt entstehen.
Elektronikgeräte recyclen oder fachgerecht entsorgen. Elektronikgeräte nie über den
Hausmüll entsorgen!
Die vor Ort gültigen Vorschriften beachten.

Technische Daten
DE
S. 10
6 Technische Daten
Sensorfunktion Erkennen des Urinflusses in der Keramik
Sensorprinzip HF Sensor 5,8 GHz
Schaltnetzteil
•primär: 100-240V, +/- 10%, 50 - 60
Hz
•sekundär: 12V DC, 1A
Spannungsversorgung (Varian-
ten)
Batterie 6 x 1,5V Alkali (Typ AA / LR6)
Lebensdauer Batterie ca. 3 Jahre / 200.000 Spülungen
Bedienelemente 2 Taster
Anzeigeelemente 1 LED
Schnittstelle Digitale Datenschnittstelle integriert in
Stromversorgungskabel zum Anschluss ei-
nes Bluetooth-Adapters
Diagnose, Einstellfunktionen
mittels Smartphone / Tablet
Spülmenge 0,8 / 2 / 3 / 4 l (bei 3 bar) Detailierte Einstellungen über
App (optional)
Hygienespülung ein / aus Detailierte Einstellungen über
App (optional)
Stadionmodus ein / aus Detailierte Einstellungen über
App (optional)
Basis-Empfindlichkeit niedrig / normal Auch über App
Mindest-Nutzungsdauer 9 / 7 / 5 / 3 s Auch über App
Hybridmodus ein / aus sowie Intervalle 1 /
3 / 6 / 12 / 24 / 48 h
Auch über App
Auf Werkseinstellung zurücksetzen Auch über App
Einstellfunktionen:
(Werkseinstellung fett)
Reinigungs-/Sperrmodus (ein / aus) Nur über App
Schutzgrad der Elektronik IP 64 Staubdicht, Schutz gegen
Spritzwasser aus allen Richtun-
gen

Lieferumfang
DE
S. 11
7 Lieferumfang
7.1 Standard Lieferumfang
Lieferumfang vor Ort auf Vollständigkeit und evtl. Schäden prüfen.
Urinalspülsy stem mit Netzteil
Bauteil Bezeichnung Artikelnummer Stück
Gesamtsystem 9190N100 -
Steuereinheit 91906800 1
220V Netzteil 91906400 1
HF-Sensor 91906000 1
Verschlauchung / Wasserstrecke inkl. Magnetven-
til 91906600 1
Abdichtungsgummi 91905500 1
Terostat Tape - 3
Installationsanleitung - 1
Bedienungsanleitung - 1

Lieferumfang
DE
S. 12
Urinalspülsy stem mit Batterie
Bauteil Bezeichnung Artikelnummer Stück
Gesamtsystem 9190B100 -
Steuereinheit 91906800 1
Batteriefach 91906500 1
HF-Sensor 91906000 1
Verschlauchung / Wasserstrecke inkl. Magnetven-
til 91906600 1
Abdichtungsgummi 91905500 1
Terostat Tape - 3
Installationsanleitung - 1
Bedienungsanleitung - 1

Lieferumfang
DE
S. 13
7.2 Optionale Baut eile
Bauteil Bezeichnung Artikelnummer Stück
Bluetooth-Adapter
(nur möglich bei Netzvariante) 91906100 -
Bluetooth-Adapter
- 1
Terostat Tape - 1
Adapter für Netzanschluss 91905700 -
Adapter für Netzanschluss
- 1
Einbauanleitung - 1

Installation
DE
S. 14
8 Installation
8.1 Passende Urinale
Hinweis
Urinale mit senkrechtem Abgang
Bei Urinalen mit senkrechtem Abgang nur die Netzvariante verwenden.
Wir empfehlen den optionalen Bluetooth-Adapter zu installieren. Dadurch wird die einfa-
che Bedienung des Systems, ohne Demontage des Urinals, sichergestellt.
ProDetect 2 nur in Verbindung mit nachfolgend aufgeführten Urinalen verwenden:
•Architectura 5586 / 5587 / 5574
•Subway 7513
•O.novo / Omnia 7507 / 7557 / 7527
8.2 Verschlauchung installieren
Hinweis
Bei Erstinstallation von Urinal und Pr oDetect 2
Vor installieren der Verschlauchung alle nötigen Schritte für die Montage des Urinals in
der separaten Montageanleitung durchführen.
Hinweis
Nachträgliche Installation ProDetect 2
Vor installieren der Verschlauchung die Urinal-Befestigungen entfernen.

Installation
DE
S. 15
1. Das Gewinde am Anschlussstutzen der Verschlauchung mit Teflonband abdichten und den Anschlussstutzen
in den Wasseranschluss eindrehen.
2. Abdichtungsgummi aufstecken.
Hinweis
Die Verschlauchung muss parallel zur
Wand ausgerichtet sein.
Das Magnetventil darf nicht von der
Wand wegstehen.
3. Beide Kontermuttern am Aufnahmegehäuse des Magnetventils fest anziehen.
4. Je nach Urinaltyp ggf. die Urinal-Befestigungen anschrauben.

Installation
DE
S. 16
8.3 Urinal montieren
Für die Montage des Urinals, siehe separate Montageanleitung des verwendeten Urinals.
8.4 HF-Sensor installieren
Der HF-Sensor wird über ein steckbares Kabel an die Steuereinheit angeschlossen.
Hinweis
Die Keramik und das zu befestigende Bauteil müssen im Klebebereich sauber, trocken
und staubfrei sein.

Installation
DE
S. 17
Einbaupositionen

Installation
DE
S. 18
HF-Sensor befestigen
1. Das mitgelieferte Terostat-Tape am HF-Sensor befestigen.
Der Pfeil auf dem HF-Sensor muss zur Keramik hin zeigen.
Das Sensorkabel wird nach oben abgeführt.
2. Je nach verwendetem Urinal den HF-Sensor an die markierte Stelle an der Keramik kleben und festdrücken.
8.5 Bluetoothadapter installieren (optional)
Hinweis
Netzvariante
Der Bluetooth-Adapter kann nur bei Netzbetrieb verwendet werden.

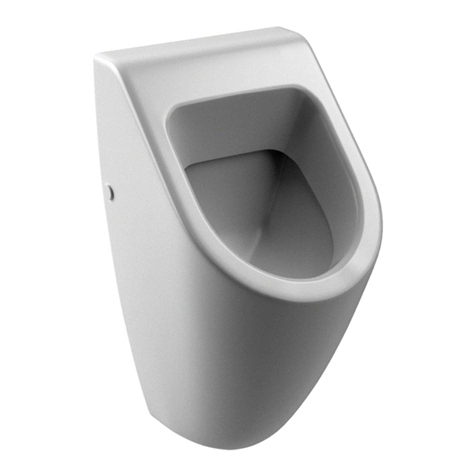

ProDetect 2 ist für den Anschluss eines Bluetooth-Adapters vorgerüstet.
Der Bluetooth-Adapter ist permanent im Urinal verbaut.

Installation
DE
S. 19
Einbauposition
Bluetooth-Adapter befestigen
Hinweis
Die Keramik und das zu befestigende Bauteil müssen im Klebebereich sauber, trocken
und staubfrei sein.
1. Das mitgelieferte Terostat-Tape am Bluetooth-Adapter befestigen.
Die beschriftete Seite muss sichtbar sein.
2. Den Bluetooth-Adapter an die vorgesehene Stelle an der Keramik kleben und festdrücken.

Installation
DE
S. 20
Anschlussschema
1Steuereinheit
2Spannungsversorgung
3Verschlauchung inkl. Magnetventil
4Bluetooth-Adapter
5Sensor
Bei Anschluss ohne Blu etooth-Adapter
Das Netzteil direkt mit der Steuereinheit verbinden (Pfeil).
8.6 Anschluss Netzvariante vorbereiten
Hinweis
Es darf keine Aufputzdose gesetzt werden und es dürfen keine Abdeckungen über die
Wandebene hinaus stehen!
