Before installation
Read these instructions carefully before
beginning work.
Please leave instructions for the customer –
they contain maintenance and warranty
information.
Observe all local building and plumbing codes.
Before installing the new product, unpack it and
inspect it for damage. Place the product back in
its protective carton until you are ready to install
it.
Walls and the floor must be square, plumb and
level.
Remove all installation material (bolts, guides,
etc.) from the wall-mounted sink.
Inspect the existing drain and supply tubing and
replace if necessary.
If a sealant is included along with this bathroom
sink, do not substitute another sealant type.
If a template is included along with this sink, be
sure to use it.
IMPORTANT!
These instructions apply to installation for wood
frame construction. Use bracing and fasteners
of sufficient size and strength for other types of
installation.
To avoid weakening or rupturing the seal, do not
move or use the sink once the silicone sealant
has been applied.
NOTE
Villeroy & Boch reserves the right to revise
product designs without notice, as specified in
the price list.
The hanger must be used to support the sink.
Fixture dimensions are nominal and comply with
the tolerances found in ASME Standard
A112.19.2M.
The bathroom sink pictured in these installation
instructions may not be identical to the model
you are installing.
Antes de instalar
Lea atentamente estas instrucciones antes de
empezar a trabajar.
Deje las instrucciones al cliente: contienen
información sobre mantenimiento y garantía.
Observe la normativa local de construcción y
fontanería.
Antes de instalar el nuevo producto,
desembálelo e inspecciónelo por si presenta
daños. Vuelva a dejar el producto en su caja
hasta que vaya a instalarlo.
El suelo y las paredes deben ser planos,
perpendiculares y nivelados.
Retire todo el material de instalación (tornillos,
manuales, etc.) del lavabo de montaje en pared.
Inspeccione el desagüe actual y las tuberías de
entrada, y sustitúyalos si es necesario.
Si este lavabo incluye un material de sellado, no
lo sustituya por otro tipo de material.
Si el lavabo se suministra acompañado de una
plantilla, asegúrese de usarla.
¡IMPORTANTE!
Estas instrucciones son aplicables a una
instalación para una construcción con marco de
madera. Para otros tipos de instalación, use
abrazaderas y cierres de tamaño y fuerza
suficientes.
Para evitar el debilitamiento o la rotura del sello,
no mueva ni use el lavabo una vez aplicado el
sello de silicona.
NOTA
Villeroy & Boch se reserva el derecho a revisar
diseños de productos sin notificación, tal como
se especifica en la lista de precios.
Es necesario utilizar perfiles o escuadras para
sujetar el lavabo.
Las dimensiones de la grifería son nominales y
cumplen las tolerancias encontradas en la
norma ASME A112.19.2M.
El lavabo que aparece en estas instrucciones de
instalación puede no ser idéntico al modelo que
estáinstalando.
Avant l’installation
Lisez attentivement ces instructions avant de
commencer l’installation.
Veuillez conserver ces instructions et les
remettre àl’utilisateur. Elles contiennent des
informations sur la maintenance de l’appareil et
sur la garantie.
Respectez toutes les prescriptions locales sur la
construction et la plomberie.
Avant d’installer ce nouveau lavabo, déballez-le
et vérifiez qu’il n’est pas endommagé.
Remettez-le dans son emballage protecteur
jusqu’au moment oùvous serez prêt àl’installer.
Les murs et le sol doivent être plans, d’aplomb
et nivelés.
Retirez toutes les pièces d’installation (boulons,
manuel, etc.) du lavabo suspendu.
Vérifiez l’évacuation existante et les conduits
d’alimentation et remplacez-les si nécessaire.
Si un joint est fourni avec ce lavabo, ne le
remplacez pas par un joint d’un autre type.
Si un gabarit est fourni avec ce lavabo, veuillez
l’utiliser.
IMPORTANT !
Ces instructions s’appliquent àune installation
pour une construction avec cadre en bois.
Réalisez un ancrage et utilisez des tire-fond de
taille et de résistance suffisantes pour d’autres
types d’installation.
Pour éviter d’endommager ou de briser le joint,
ne pas faire bouger le lavabo et ne pas l’utiliser
avant que le joint d’étanchéitésilicone n’ait été
mis en place.
NOTE
Villeroy & Boch se réserve le droit de modifier le
design du produit sans information préalable
comme cela est précisédans le tarif.
Il est nécessaire d’utiliser une console pour
supporter le lavabo.
Les dimensions des fixations sont nominales et
conformes aux tolérances du standard
américain ASME Standard A112.19.2M.
Le lavabo présentédans ces instructions
d’installation n’est pas forcément identique à
celui que vous êtes en train d’installer.

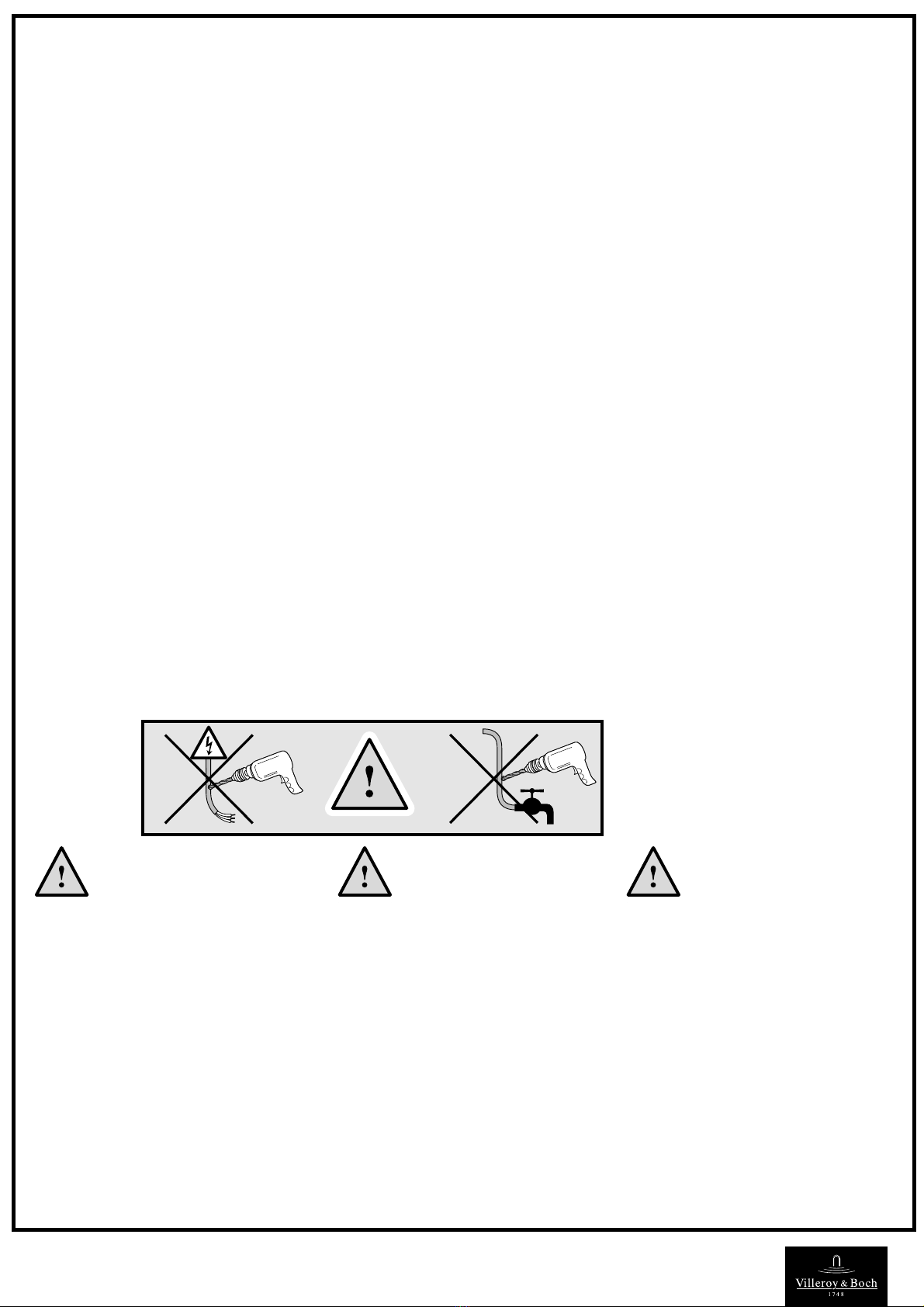

Warning and cautions
If this symbol appears in the manual, it is
intended to alert you to potential operating
errors that may cause personal injury and/or
property damage.
Risk of property damage or personal injury.
Handled carelessly, the product may break, chip
or cause injury. Get assistance before lifting the
sink.
Risk of damage to the product. Do not
overtighten lag bolts as this may damage the
product.
Personal injury risk. Vitreous china is heavy. Do
not try to lift or install this product unassisted.
Advertencias y precauciones
Si aparece este símbolo en el manual, pretende
alertarle sobre posibles actuaciones erróneas
que pueden provocar lesiones personales o
daños materiales
Riesgo de daños materiales o lesiones
personales. Si se maneja sin cuidado, el
producto se puede romper, desportillar o causar
lesiones. Solicite ayuda antes de levantar el
lavabo.
Riesgo de dañar el producto. No apriete
excesivamente los tirafondos, porque puede
dañar el lavabo de cerámica.
Riesgo de lesiones personales. La cerámica
vitrificada pesa mucho. No trate de levantar o
instalar este producto sin ayuda.
Avertissement et
précautions à prendre
Ce symbole dans le manuel est destinéàvous
alerter sur un risque éventuel d’erreurs de
montage pouvant causer des blessures aux
personnes et/ou des dommages au bâtiment.
Risque de dommage au bâtiment ou de
blessure. Maniésans ménagement, ce lavabo
peut se briser, s’ébrécher ou provoquer des
blessures. Faites-vous aider pour soulever le
lavabo.
Risque de dommage au lavabo. Ne serrez par
les tire-fond trop fort pour éviter d’endommager
le lavabo.
Risque de blessure. La céramique est lourde.
N’essayez pas d’installer ce produit sans vous
faire aider.
9211M2G2 - 10/12

www.villeroy-boch.com
3/8
EVANA
LOOP & FRIENDS
OMNIA ARCHITECTURA
STRADA
TWIST
> 1 In (25 mm)
Content
Contenido
Contenu
Required tools
Herramientas requeridas
Outils nécessaires
ø= 15/64"(6 mm)
A B
5 x 30
4x
5 x 35
Instructions for installation in natural stone slabs with
minimum thickness of 1 In (25 mm).
Instrucciones de montaje para emportar el lavabo en
placas de piedra natural.
Grosor de la placa: por lo menos 1 In (25 mm).
Notice de montage pour l'encastrement dans des
plans de toilette en pierre naturelle.
Epaisseur du plan de toilette au moins 1 In (25 mm).
1
9211M2G2 - 10/12

www.villeroy-boch.com
4/8
1/4 In
(6 mm)
Y= X+
Y
Y
X
5/8 "
(16 mm)
5/8 "
(16 mm)
5/8 "
(16 mm)
5/8 "
(16 mm)
34
5
2
9211M2G2 - 10/12

www.villeroy-boch.com
5/8
5/8 "
(16 mm)
15/64 "
(6 mm)
ø=
A
BC
A B
C
6
7
9211M2G2 - 10/12

www.villeroy-boch.com
6/8
Firmly tighten screws.
Apriete firmemente los tornillos.
Serrer àfond les vis .
BA
8
9
24 h
9211M2G2 - 10/12

www.villeroy-boch.com
7/8
Care and Cleaning
Villeroy & Boch shall not accept responsibility or
liability for damage caused to any tank fittings
resulting from application of cleaning agents that
contain chlorine (calcium hypochlorite).
WARNING!
Risk of damage to product and/or property.
DO NOT USE IN-TANK BOWL CLEANERS.
High concentrations of chlorine or chlorine-
related products can cause serious damage to
the fittings in the tank, potentially resulting in
leakage and/or damage to property. Villeroy &
Boch shall not accept responsibility or liability for
any tank fittings that are damaged or that fail
due to application of in-tank bowl cleaners.
For the best results, always care for your
Villeroy & Boch product with the following in
mind:
Test any new cleaning agents on an
inconspicuous area before you apply them to
the entire surface.
Wipe surfaces clean and rinse them thoroughly
with plenty of water right away after you apply
cleaning agents. Rinse away any excess
product that happens to land on surfaces
nearby, and then dry the affected surfaces.
Do not soak surfaces with cleaning agents.
Do not leave anything that might cause staining
on the surface for a prolonged period of time.
Limpieza y cuidados
Villeroy & Boch no acepta responsabilidad
alguna por los daños causados en las piezas
del depósito como resultado de la aplicación de
limpiadores que contengan clorito (hipoclorito de
calcio).
¡ADVERTENCIA!
Existe riesgo de daño en el producto y/o en la
propiedad.
NO USAR PRODUCTOS DE LIMPIEZA EN EL
INTERIOR DEL DEPÓSITO
Las altas concentraciones de clorito o productos
relacionados pueden provocar graves daños en
las piezas del depósito, provocando fugas y/o
daños en la propiedad. Villeroy & Boch no
acepta responsabilidad alguna por las piezas
del depósito dañadas o averiadas debido a la
aplicación de limpiadores en el interior del
depósito.
Para obtener unos resultados óptimos, tenga
presente los siguientes puntos a la hora de
cuidar su producto Villeroy & Boch:
Pruebe los limpiadores nuevos sobre un área no
muy visible antes de aplicarlos en toda la
superficie.
Limpie las superficies con un paño y
enjuáguelos a fondo con abundante agua
después de aplicar los limpiadores. Aclare los
restos de productos que hayan podido
depositarse en las superficies cercanas y
después seque dichas superficies.
No empape las superficies con el limpiador.
No deje nada que manche sobre la superficie
durante mucho tiempo.
Entretien et nettoyage
La responsabilitéen garantie de Villeroy & Boch
ne saurait être engagée lors de dommages
causés au mécanisme du réservoir suite à
l’utilisation de détergents contenant du chlore
(hypochlorite de calcium).
ATTENTION !
Risque d’endommagement du produit et/ou du
bâtiment.
NE PAS METTRE DE DÉCAPANT POUR
CUVETTE DANS LE RÉSERVOIR DE
CHASSE.
Les fortes concentrations de chlore ou les
produits en contenant peuvent causer de
sérieux dommages au mécanisme de la chasse
d’eau, provoquant éventuellement des fuites
et/ou des dommages au bâtiment. La
responsabilitéen garantie de Villeroy & Boch ne
saurait être engagée pour toute pièce du
mécanisme du réservoir risquant d’être
endommagée ou mise hors d’état de
fonctionnement en raison de l’utilisation de
détergents placés dans le réservoir.
Pour obtenir les meilleurs résultats, quand vous
entretenez votre produit Villeroy & Boch, gardez
toujours àl’esprit ce qui suit :
Testez tout nouveau détergent sur un endroit
peu visible avant de l’appliquer sur toute la
surface.
Essuyez les surfaces et rincez les entièrement à
grande eau immédiatement après avoir appliqué
les produits de nettoyage. Rincez pour éliminer
tous résidus de produits qui ont éventuellement
pu se déposer sur d’autres surfaces proches et
séchez ensuite les surfaces concernées.
Ne laissez pas les produits de nettoyage
détremper la surface.
Ne laissez pas trop longtemps sur la surface
quelque chose qui serait susceptible de
provoquer des taches
9211M2G2 - 10/12

www.villeroy-boch.com
Villeroy & Boch AG
PO box 11 20
66688 Mettlach
Germany
www.villeroy-boch.com
Service contact:
E-mail.: [email protected]
Tel.: TOTO USA 888-295-8134
