Bedienungsanleitung
Elektronisches Urinalspülsystem
ProDetect 2

Impressum
Impressum
Villeroy & Boch AG
Saaruferstraße
66693 Mettlach
Deutschland
Telefon: [phone] / 8 10
E-Mail: [e-mail]
www.villeroy-boch.com
Das Herunterladen und Verwenden von Bildern unserer Seiten ist ohne die schriftliche
Zustimmung der Villeroy & Boch AG nicht gestattet.
Vorstand
Frank Göring (Vorsitzender)
Andreas Pfeiffer
Nicolas Luc Villeroy
Dr. Markus Warncke
Aufsichtsrat
Wendelin von Boch-Galhau (Vorsitzender des Aufsichtsrats)
Register
Amtsgericht Saarbrücken, HRB 63610
Steuernummer
Villeroy & Boch AG: 020/100/00087
Copyright
Villeroy & Boch AG
DE
S. 5 Version 2.0

Impressum
Haftung
Die Inhalte unserer Seiten wurden mit größter Sorgfalt erstellt. Für die Richtigkeit,
Vollständigkeit und Aktualität der Inhalte können wir jedoch keine Gewähr übernehmen.
Villeroy & Boch AG ist für die eigenen Inhalte, die sie zur Nutzung bereithält, nach den
allgemeinen Gesetzen verantwortlich. Von diesen eigenen Inhalten sind Querverweise
("Links") auf die von anderen Anbietern bereitgehaltenen Inhalte zu unterscheiden.
Erhalten wir davon Kenntnis, dass die verlinkten Inhalte eine zivil- oder strafrechtliche
Verantwortlichkeit auslösen, werden wir diese Links beseitigen.
Die Bluetooth® Wortmarke und Logos sind eingetragene Warenzeichen, deren
Rechte Bluetooth SIG gehören. Jeglicher Gebrauch durch Villeroy & Boch
geschieht mit Lizenz. Andere Warenzeichen und Markennamen sind die ihrer
jeweiligen Besitzer.
Dieses Produkt erfüllt alle CE Kriterien. Die Erklärung zur Konformität kann von
Villeroy & Boch erlangt werden.
S. 6 Version 2.0

Inhaltsverzeichnis
Inhaltsverzeichnis
1 Titelseite............................................................................................. 1
2 Titelseite............................................................................................. 4
3 Allgemeine Angaben..........................................................................9
3.1 Verwendete Darstellung.............................................................9
3.2 Zielgruppen................................................................................9
3.3 Gewährleistung........................................................................10
4 Sicherheit..........................................................................................11
4.1 Bestimmungsgemäßer Gebrauch.............................................11
4.2 Vernünftigerweise vorhersehbare Fehlanwendung...................11
4.3 Allgemeine Sicherheitshinweise...............................................12
5 Technische Daten............................................................................ 13
6 Technische Beschreibung................................................................16
6.1 Übersicht der Bauteile.............................................................16
6.2 Allgemeine Funktionsbeschreibung.........................................18
6.3 Steuereinheit............................................................................19
6.4 Sensoreinheit........................................................................... 20
6.5 Bluetooth-Adapter (optional)...................................................20
7 Bedienung.........................................................................................21
7.1 Übersicht - Bedienkonzept der Steuereinheit..........................21
7.2 Bedienung über App (optional).............................................. 22
7.3 Werkseinstellungen.................................................................. 23
7.4 Basisfunktionen....................................................................... 24
7.4.1 Spülmenge................................................................................ 24
7.4.2 Hygienespülung / Zwangsspülung............................................25
DE
S. 7 Version 2.0

Inhaltsverzeichnis
7.4.3 Stadionmodus...........................................................................26
7.4.4 Basis-Empfindlichkeit............................................................... 27
7.4.5 Hybridmodus............................................................................29
7.4.6 Überlaufschutz..........................................................................31
7.5 Servicefunktionen....................................................................31
7.5.1 Diagnose & Nutzerstatistik.....................................................31
7.5.2 Überwachungsfunktionen.........................................................34
8 Fehlerdiagnose..................................................................................35
8.1 Fehlerbehebung........................................................................35
9 Wartung und Pflege.........................................................................41
9.1 Batteriewechsel........................................................................ 41
9.2 Siebdichtung............................................................................ 42
S. 8 Version 2.0

Allgemeine Angaben
3 Allgemeine Angaben
3.1 Verwendete Darstellung
Handlungsanweisungen
Auszuführende Schritte sind als nummerierte Liste dargestellt. Die Reihenfolge der Schritte ist
einzuhalten.
Beispiel:
1. Handlungsschritt
2. Handlungsschritt
Ergebnisse einer Handlungsanweisung werden wie folgt dargestellt:
Pfeil
Pfeil
Aufzählungen
Aufzählungen ohne zwingende Reihenfolge sind als Liste mit Aufzählungspunkten dargestellt.
Beispiel:
•Punkt 1
•Punkt 2
3.2 Zielgruppen
Die Zielgruppen dieser Bedienungsanleitung sind Installateure und Betreiber.
Die Zielgruppen dieser Installationsanleitung sind Installateure und Betreiber.
DE
S. 9 Version 2.0

Allgemeine Angaben
Installateure:
•Z. B. Facharbeiter und Handwerker. Diese Personen führen gemäß Autorisierung
durch den Betreiber Arbeiten aus, für die sie durch eine Berufsausbildung oder eine
vergleichbare betriebliche Ausbildung die notwendigen Kenntnisse besitzen, um die
anfallenden Arbeiten fach- und sachgerecht sowie sicherheits- und gefahrengerecht
ausführen zu können. Ihre Arbeit unterliegt der Einweisung, Kontrolle und Verantwortung
durch geschultes Aufsichtspersonal/Fachpersonal, welches durch den Betreiber eingesetzt
ist.
Elektrofachkraft:
•Diese Fachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
sowie Kenntnis der einschlägigen Normen und Bestimmungen in der Lage, Arbeiten an
elektrischen Anlagen auszuführen und mögliche Gefahren selbstständig zu erkennen und
zu vermeiden. Die Elektrofachkraft ist für den speziellen Einsatzort, in dem sie tätig ist,
ausgebildet und kennt die relevanten Normen und Bestimmungen.
3.3 Gewährleistung
Villeroy & Boch übernimmt keine Verantwortung für Fehlfunktionen und Beschädigungen bei
unsachgemäßer Montage.
Verwenden Sie nur Originalteile von Villeroy & Boch.
S. 10 Version 2.0

Sicherheit
4 Sicherheit
4.1 Bestimmungsgemäßer Gebrauch
ProDetect 2 ausschließlich mit Frischwasser verwenden. Schmutzpartikel im Wasser können
das Magnetventil und die Siebdichtung verstopfen. Der maximal zulässige Leitungsdruck darf 4
bar nicht überschreiten.
ProDetect 2 nur in Verbindung mit nachfolgend aufgeführten Urinalen verwenden:
•Architectura 5586 / 5587 / 5574
•Subway 7513
•O.novo / Omnia 7507 / 7557 / 7527
•Venticello 5504
Zur bestimmungsgemäßen Verwendung gehören auch:
•das Beachten aller Hinweise dieser Bedienungsanleitung
•das Beachten aller Hinweise dieser Installationsanleitung
•das Einhalten der Inspektions- und Wartungsarbeiten
•das ausschließliche Verwenden von Originalteilen
4.2 Vernünftigerweise vorhersehbare Fehlanwendung
Eine andere als die unter der „bestimmungsgemäßen Verwendung“ festgelegte oder über diese
hinausgehende Benutzung gilt als nicht bestimmungsgemäß!
Für Schäden aus nicht bestimmungsgemäßer Verwendung trägt der Betreiber die alleinige
Verantwortung und der Hersteller übernimmt keinerlei Haftung.
DE
S. 11 Version 2.0

Sicherheit
4.3 Allgemeine Sicherheitshinweise
Warnung!
Stromschlag durch Berühren stromführender Komponenten!
hgihhfbgbgkgfgfmmlmfmljk
Schwere Verletzungen bis hin zum Tod können die Folge
sein.jkbjbbbgfbjjgsbsjgfbgbgbjbgbsjk
Im Falle einer Netzvariante den Netzanschluss ausschließlich von
einer Elektrofachkraft ausführen lassen.
Den Netzstecker nicht mit nassen Händen einstecken oder abziehen.
Sicherstellen, dass während der Arbeiten die Leitung stromfrei
geschaltet und gegen Wiedereinschalten gesichert ist.
Vorsicht!
Gefahr für die Umwelt durch falsche Handhabung von
umweltgefährdenden Stoffen!
Bei falschem Umgang mit umweltgefährdenden Stoffen,
insbesondere bei falscher Entsorgung, können erhebliche Schäden
für die Umwelt entstehen.
Batterien fachgerecht entsorgen. Altbatterien nie über den Hausmüll
entsorgen!
Die vor Ort gültigen Vorschriften beachten.
Vorsicht!
Gefahr für die Umwelt durch falsche Handhabung von
umweltgefährdenden Stoffen!
Bei falschem Umgang mit umweltgefährdenden Stoffen,
insbesondere bei falscher Entsorgung, können erhebliche Schäden
für die Umwelt entstehen.
Elektronikgeräte recyclen oder fachgerecht entsorgen.
Elektronikgeräte nie über den Hausmüll entsorgen!
Die vor Ort gültigen Vorschriften beachten.
S. 12 Version 2.0

Technische Daten
5 Technische Daten
Sensorfunktion Erkennen des Urinflusses in der
Keramik
Sensorprinzip HF Sensor 5,8 GHz
Schaltnetzteil
•primär: 100-240V, +/- 10%,
50 - 60 Hz
•sekundär: 12V DC, 1A
Spannungsversorgung
(Varianten)
Batterie 6 x 1,5V Alkali (Typ AA /
LR6)
Lebensdauer Batterie ca. 3 Jahre / 200.000 Spülungen
Bedienelemente 2 Taster
Anzeigeelemente 1 LED
Schnittstelle Digitale Datenschnittstelle
integriert in
Stromversorgungskabel zum
Anschluss eines Bluetooth-
Adapters
Diagnose,
Einstellfunktionen
mittels Smartphone /
Tablet
DE
S. 13 Version 2.0

Technische Daten
Spülmenge 0,8 / 2 / 3 / 4 l (bei 3
bar) Detailierte Einstellungen über App (optional)
Hygienespülung ein / aus Detailierte Einstellungen
über App (optional)
Stadionmodus ein / aus Detailierte Einstellungen
über App (optional)
Basis-Empfindlichkeit niedrig /
normal Auch über App
Mindest-Nutzungsdauer 9 / 7 / 5
/ 3 s Auch über App
Hybridmodus ein / aus sowie
Intervalle 1 / 3 / 6 / 12 / 24 / 48
h
Auch über App
Auf Werkseinstellung zurücksetzen Auch über App
Einstellfunktionen:
(Werkseinstellung fett)
Reinigungs-/Sperrmodus (ein /
aus) Nur über App
Schutzgrad der
Elektronik IP 64 Staubdicht, Schutz gegen Spritzwasser aus allen
Richtungen
Sensorfunktion Erkennen des Urinflusses in der
Keramik
Sensorprinzip HF Sensor 5,8 GHz
Schaltnetzteil
•primär: 100-240V, +/- 10%,
50 - 60 Hz
•sekundär: 12V DC, 1A
Spannungsversorgung
(Varianten)
Batterie 6 x 1,5V Alkali (Typ AA /
LR6)
S. 14 Version 2.0

Technische Daten
Lebensdauer Batterie ca. 3 Jahre / 200.000 Spülungen
Bedienelemente 2 Taster
Anzeigeelemente 1 LED
Schnittstelle Digitale Datenschnittstelle
integriert in
Stromversorgungskabel zum
Anschluss eines Bluetooth-
Adapters
Diagnose,
Einstellfunktionen
mittels Smartphone /
Tablet
Spülmenge 0,8 / 2 / 3 / 4 l (bei 3
bar) Detailierte Einstellungen über App (optional)
Hygienespülung ein / aus Detailierte Einstellungen
über App (optional)
Stadionmodus ein / aus Detailierte Einstellungen
über App (optional)
Basis-Empfindlichkeit niedrig /
normal Auch über App
Mindest-Nutzungsdauer 9 / 7 / 5
/ 3 s Auch über App
Hybridmodus ein / aus sowie
Intervalle 1 / 3 / 6 / 12 / 24 / 48
h
Auch über App
Auf Werkseinstellung zurücksetzen Auch über App
Einstellfunktionen:
(Werkseinstellung fett)
Reinigungs-/Sperrmodus (ein /
aus) Nur über App
Schutzgrad der
Elektronik IP 64 Staubdicht, Schutz gegen Spritzwasser aus allen
Richtungen
DE
S. 15 Version 2.0

Technische Beschreibung
6 Technische Beschreibung

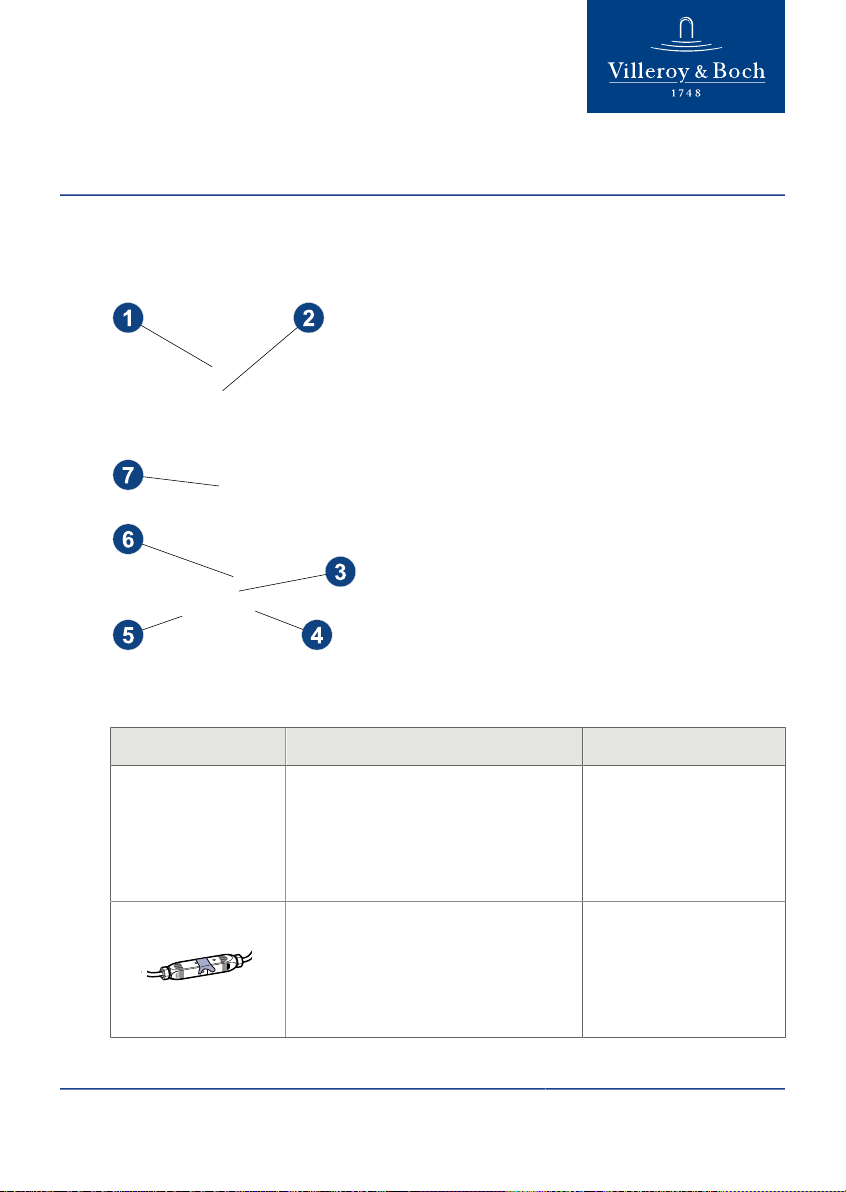

6.1 Übersicht der Bauteile
Standardumfang
1Abdichtungsgummi
2Verschlauchung / Wasserstrecke inkl.
Magnetventil
3Spannungsversorgung
4Steuereinheit
5Bluetooth-Adapter (optional)
6Klemmbügel
7HF-Sensor
Optionale Bauteile
Bauteil Bezeichnung Artikelnummer
Bluetooth-Adapter
(nur möglich bei Netzvariante)
91906100
Adapter für Netzanschluss
91905700
S. 16 Version 2.0

Technische Beschreibung
Ersatzteile
Ersatzteil Bezeichnung Artikelnummer
Abdichtungsgummi
91905500
Verschlauchung / Wasserstrecke inkl.
Magnetventil
91906600
220V Netzteil
91906400
Batteriefach
91906500
Steuereinheit
91906800
DE
S. 17 Version 2.0

Technische Beschreibung
Ersatzteil Bezeichnung Artikelnummer
HF-Sensor
91906000
Magnetventil
91906700
Rückflussverhinderer
(Einsatz in Einlaufstutzen)
91906300
Siebdichtung
(Einsatz in Verschlauchung)
91906200
6.2 Allgemeine Funktionsbeschreibung
Wenn der Sensor eine Bewegung innerhalb des Keramikbeckens erkennt, wird eine Spülung
ausgelöst. Eine Bewegung entsteht bei Benutzung des Urinals durch über die Keramik
fließende Flüssigkeit.
Der Sensor wird hinter der Keramik oberhalb des Sperrwassers des Siphons platziert. Hierzu
die Sensorpositionen in der separaten Installationsanleitung beachten!
ProDetect 2 gibt es als Netzvariante mit einem Elektroanschluss oder als Batterievariante.
S. 18 Version 2.0

Technische Beschreibung
Sperrzeit
Während der Spülung und für eine kurze, festgelegte Zeit nach der Spülung reagiert der
Sensor nicht auf Bewegung, da der Sensor das fließende und nachlaufende Spülwasser erkennt
(„Sperrzeit“). Die Sperrzeit ist an die Nachlaufdauer des Spülwassers angepasst.
Ca. 30 Sekunden nach Ende der Sperrzeit arbeitet der Sensor mit verringerter Empfindlichkeit
um Fehlauslösungen durch geringe Mengen nachlaufenden Spülwassers zu vermeiden.
Während dieser Zeit ist eine größere Menge Urin zur Auslösung erforderlich.
6.3 Steuereinheit
Die Bedienung erfolgt über eine Folientastatur mit 2 Tasten und einer Leuchtdiode als
optisches Signal.
1Leuchtdiode
2Taste Spülmenge
3Taste AUTO
Die Steuereinheit besitzt 3 Anschlusskabel.
1Anschluss des Sensormoduls
2Anschluss des Magnetventils
3Anschluss der Spannungsversorgung
DE
S. 19 Version 2.0

Technische Beschreibung
6.4 Sensoreinheit
Die Sensoreinheit ist über ein Kabel an die Steuereinheit angeschlossen. Die Sensoreinheit
wird an der Keramik an einer festgelegten Stelle im Bereich des Siphoneinlaufs montiert.
Um eine optimale Sensorfunktion sicherzustellen, ist die Montageposition je nach verbautem
Urinal unterschiedlich. Hierzu die Sensorpositionen in der separaten Installationsanleitung
beachten!
6.5 Bluetooth-Adapter (optional)
Hinweis
Netzvariante
Der Bluetooth-Adapter kann nur bei Netzbetrieb verwendet werden.
Mittels Bluetooth-Adapter ist eine drahtlose Kommunikation zwischen der Urinalsteuerung
und einem kompatiblen, bluetoothfähigem Gerät (Tablet, Smartphone) möglich. Via App
können somit Einstellungen geändert, sowie Diagnose- und Statistikdaten ausgelesen werden.
Der Bluetooth-Adapter wird zwischen Steuereinheit und Stromversorgung geschaltet.
Mindestanforderung für bluetoothfähige Geräte:
•IOS 8
•Android 4.3
S. 20 Version 2.0
