Apparecchio di comando a due pulsanti basculanti e attuatore con uscita a relè in scambio 8 A, da completare con tasti - 2 moduli.
Dispositivo da utilizzare come pulsante doppio o singolo, a seconda del tasto. I pulsanti possono essere
configurati anche indipendentemente dal relè. Il pulsante può essere premuto sia nella parte superiore
che inferiore. Il relè può essere configurato per funzionare sia in modalità monostabile che bistabile.
CARATTERISTICHE.
• Tensione nominale di alimentazione: BUS 29 V
• Assorbimento: 10 mA
• Uscita a relè in scambio
• Carichi comandabili a 120 - 230 V~ (contatto NO):
- carichi resistivi: 8 A (20.000 cicli)
- lampade a incandescenza: 8 A (20.000 cicli)
- lampade fluorescenti e lampade a risparmio energetico: 1 A (20.000 cicli)
- trasformatori elettronici: 4 A (20.000 cicli)
- trasformatori ferromagnetici: 8 A (20.000 cicli)
• Carichi comandabili a 120 - 230 V~ (contatti NO e NC):
- motori cos ø 0,6: 3,5 A (100.000 cicli)
• Tasto: doppio o singolo
• Morsetti: bus TP, contatti relè (C, NC, NO)
• Funzioni realizzabili:
- interruttore ON/OFF
- comando per tapparelle
- comando per regolatore
- attivazione di 2 scenari
CONFIGURAZIONE.
PER LE OPERAZIONI DI INSTALLAZIONE E CONFIGURAZIONE, VEDERE IL MANUALE
ISTRUZIONI DEL SISTEMA By-me ALLEGATO ALLA CENTRALE DI CONTROLLO.
L’operazione di configurazione deve essere effettuata con il dispositivo privo di tasto per poter premere
il pulsante centrale di configurazione.
• Blocchi funzionali: 3 (2 pulsanti, 1 relè), ogni blocco funzionale può appartenere al massimo a 4 gruppi.
• Selezione del blocco funzionale (configurazione): durante la creazione dei gruppi, quando la centrale
richiede di premere il pulsante dei dispositivi:
- premere il pulsante centrale;
- premere, entro 3 s, il pulsante destro per selezionare il blocco funzionale destro o il pulsante sinistro
per selezionare il blocco funzionale sinistro; il led rosso si accende. Se non viene premuto nessuno
dei due tasti, entro 3 s circa il led rosso si accende; in questo caso il blocco funzionale selezionato
è il terzo, quello relativo all’attuatore;
- a led rosso acceso, la centrale configura il blocco funzionale; al termine dell’operazione il led rosso
si spegne.
A dispositivo non configurato l’attuatore è comandato dal pulsante sinistro.
PARAMETRI.
• Per i blocchi funzionali relativi ai due pulsanti è possibile impostare la modalità di funzionamento:
- pulsante ON/OFF;
- pulsante controllo regolatore;
- pulsante controllo tapparelle;
- comando scenario.
• Funzionamento come pulsante controllo regolatore:
- premendo il tasto sopra per meno di 0,5 s il carico si accende si accende regolato al punto memorizzato;
- premendo il tasto sopra per più di 0,5 s la luminosità aumenta fino al rilascio;
- premendo il tasto sotto per più di 0,5 s la luminosità decresce fino al rilascio;
- premendo il tasto sotto per meno di 0,5 s il carico si spegne.
• Funzionamento come pulsante per controllo tapparelle:
- premendo il tasto sopra per più di 0,5 s la tapparella si apre completamente; l’arresto avviene ad
apertura completata oppure per pressione breve (sia sopra che sotto);
- premendo il tasto sotto per più di 0,5 s la tapparella si chiude completamente; l’arresto avviene a
chiusura completata oppure per pressione breve (sia sopra che sotto).
• Parametri led:
- led disabilitato;
- led con funzionamento normale (acceso se l’attuatore associato è in ON);
- led con funzionamento invertito;
- led sempre acceso per individuazione al buio;
- led centrale con funzionamento normale (acceso se l’attuatore associato è in ON);
- led centrale con funzionamento invertito;
- led centrale sempre acceso per individuazione al buio.
Nel caso il blocco funzionale appartenga a più di un gruppo, i parametri “led con funzionamento
normale” e “led con funzionamento invertito” non sono disponibili. In questi casi il comando è
confermato da un cambio di stato del led per 3 s. Nel caso si utilizzi un tasto doppio, è necessario
settare il comportamento del led centrale per renderne visibile lo stato. In questo caso configurare
solo il pulsante sinistro.
• Blocco funzionale 3, relativo al relè (vedere figura 1):
- funzionamento monostabile o bistabile;
- ritardo attivazione e ritardo disattivazione: un valore compreso tra 0 e 200 esprime un tempo in
secondi, un valore compreso tra 201 e 250 esprime un tempo in minuti (per esempio 201 = 1
minuto, 202 = 2 minuti, ecc.);
Funzionamento monostabile.
Ritardo di attivazione: ritardo nella chiusura del contatto NO del relè dalla ricezione del comando di
chiusura. Ritardo di disattivazione: tempo di permanenza del relè con il contatto NO chiuso.
Funzionamento bistabile.
Ritardo di attivazione: ritardo nella chiusura del contatto NO del relè dalla ricezione del comando di ON.
Ritardo di disattivazione: ritardo nell’apertura del contatto NO del relè dalla ricezione del comando di OFF.
Nota.
Nel caso si crei un gruppo con più relè in modalità monostabile, impostare per tutti gli stessi ritardi
di attivazione e disattivazione e non inserire altri tipi di attuatori all’interno dello stesso gruppo; in
questo modo è possibile avere l’indicazione dello stato del relè monostabile sul tasto di comando.
Per esigenze particolari è possibile utilizzare la profondità di gruppo (per esempio per attivare con
un unico pulsante regolatori o relè bistabili).
• Parametri di default: i tasti sono impostati come pulsanti ON/OFF e led in funzionamento normale.
SCENARI.
Ogni pulsante basculante può essere dedicato all’attivazione di uno o due scenari.L’attuatore può
appartenere fino a 4 scenari diversi e, per ogni scenario, memorizzare lo stato da richiamare all’atti-
vazione dello scenario stesso.
REGOLE DI INSTALLAZIONE.
L’installazione deve essere effettuata da personale qualificato con l’osservanza delle disposizioni regolanti
l’installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
Il circuito di alimentazione dell’uscita a relè deve essere protetto contro i sovraccarichi da un dispositivo,
fusibile o interruttore automatico, con corrente nominale non superiore a 10 A. Per ulteriori istruzioni si
faccia riferimento al manuale in allegato alla centrale di controllo.
CONFORMITÀ NORMATIVA.
Direttiva BT. Direttiva EMC. Norma EN 50428
Ritardo
attivazione
Ritardo disattivazione
Comando
ON
Ritardo
attivazione
Comando
ON
Ritardo
disattivazione
Comando
OFF
ATTIVAZIONEDISATTIVAZIONE
MONOSTABILE
BISTABILE
FIGURA 1.
morsetti
bus TP
NO
C
NC
VISTA FRONTALE.
Arké
Legenda:
A: pulsante di configurazione - B: led
Eikon
VISTA POSTERIORE.
B
A
B
A
Idea Plana
B
A
B
A
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che
il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali
di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma,
è possibile consegnare gratuitamente l’apparecchiatura che si desidera smaltire al distributore,
al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori
di prodotti elettronici con superficie di vendita di almeno 400 m2è inoltre possibile consegnare
gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori
a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al
riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare
possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali
di cui è composta l’apparecchiatura.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400472A0 03 1806
Eikon
20526
Arké
19526
Idea
16966
Plana
14526
Two rocker push buttons and actuator with 8 A change-over relay output, to complete with interchangeable 1 or 2-module but-
tons – 2 modules.
Device to be used as a double or single push button, depending on the button, it can be configured
independently from the relay too. It can be pressed both at the top and at the bottom. The relay can be
configured to work in both one-position and two-position stable mode.
CHARACTERISTICS.
• Rated supply voltage: BUS 29 V
• Input: 10 mA
• Change-over relay output
• Controllable loads at 120-230 V~ (contact NO):
- resistive loads: 8 A (20.000 cycles)
- incandescent lamps: 8 A (20.000 cycles)
- fluorescent lamps and energy saving lamps: 1 A (20.000 cycles)
- electronic transformers: 4 A (20.000 cycles)
- ferromagnetic transformers: 8 A (20.000 cycles)
• Controllable loads at 120-230 V~ (contacts NO and NC):
- motors cos ø 0.6: 3,5 A (100.000 cycles)
• Button: double or single
• Terminals: TP bus, relay contacts (C, NC, NO)
• Possible functions:
- ON/OFF switch
- roller shutter control
- dimmer control
- activation of 2 scenarios.
CONFIGURATION.
FOR THE OPERATIONS OF INSTALLATION AND CONFIGURATION, SEE THE By-me SYSTEM
INSTRUCTIONS MANUAL ATTACHED TO THE CONTROL UNIT.
Configuration must be done with the device without the key to be able to press the central configura-
tion button.
• Functional blocks: 3 (2 buttons, 1 relay), each functional block can belong to at most 4 groups.
• Selecting the functional block (configuration): during group creation, when the control unit requires press-
ing the device button:
- press the central button;
- within 3 s, press the right-hand button to select the right functional block or the left-hand button to select
the left functional block; the red LED will light up. If neither button is pressed within approximately 3 s the
red LED will light up; in this case, the selected functional block is the third one, the one for the actuator;
- with the red LED on, the control unit will configure the functional block; at the end of this operation the
red LED will go out.
When the device is not configured, the actuator is controlled by the left-hand button.
PARAMETERS.
• For the functional blocks related to the two buttons it is possible to set the operating mode:
- ON/OFF button;
- dimmer control button;
- roller shutter control button;
- scenario control.
• Operation as a dimmer control button:
- pressing the key above for less than 0.5 s lights up the load with the dimming at the saved point;
- pressing the key above for more than 0.5 s increases brightness until it is released;
- pressing the key below for more than 0.5 s decreases brightness until it is released;
- pressing the key below for less than 0.5 s switches off the load.
• Operation as a roller shutter control button:
- pressing the key above for more than 0.5 s opens the shutter completely; it stops when fully open
or when briefly pressing the key (either above or below);
- pressing the key below for more than 0.5 s closes the shutter completely; it stops when fully closed
or when briefly pressing the key (either above or below);
• LED parameters:
- LED off;
- LED with normal operation (on if the associated actuator is ON);
- LED with reverse operation;
- LED always on for location in the dark;
- central LED with normal operation (on if the associated actuator is ON);
- central LED with reverse operation;
- central LED always on for location in the dark.
If the functional block belongs to more than one group, the “LED with normal operation” and “LED
with reverse operation” parameters are not available. In these cases the control is confirmed by a
LED status change for 3 s. If a double key is used, it is necessary to set the central LED behaviour
to make the status visible. In this case, configure the left-hand button only.
• Functional block 3, related to the relay (see figure 1):
- one- or two-position stable operation;
- on delay and off delay: a value between 0 and 200 gives the time in seconds, a value between 201
and 250 gives the time in minutes (for example 201 = 1 minute, 202 = 2 minutes, etc.);
One-position stable operation.
On delay: delay in closing the NO contact of the relay from receiving the close command. Off delay:
time for which the relay has the NO contact closed.
Two-position stable operation.
On delay: delay in closing the NO contact of the relay from receiving the ON command. Off delay: delay in
opening the NO contact of the relay from receiving the OFF command.
Note.
If a group is created with a number of relays in one-position stable mode, set for all the same on and
off delays and do not insert any other types of actuator in the same group; in this way, it is possible to
have the status of the one-position stable relay indicated on the control button. For special require-
ments it is possible to use the group depth (for example to switch on two-position stable relays or
dimmers with a single button).
• Default parameters: the buttons are set as ON/OFF push-buttons and LED in normal operation.
SCENES.
Each tilt button can be dedicated to activating one or two scenarios. The actuator can belong to up to
4 different scenarios and, for each scenario, save the status to retrieve when activating the scenario.
INSTALLATION RULES.
Installation should be carried out by qualified staff in compliance with the current regulations regarding
the installation of electrical equipment in the country where the products are installed.
The feeding circuit of the relay output must be protected against overloads by a device, fuse or automatic
circuit breaker, with rated current not higher than 16 A. For further instructions, please see the manual
attached to the control panel.
CONFORMITY.
LV directive. EMC directive. Standard EN 50428.
ON delay
ON delay
Control
ON
ON delay
Control
ON
OFF delay
Control
OFF
ON OFF
MONOSTABLE
BISTABLE

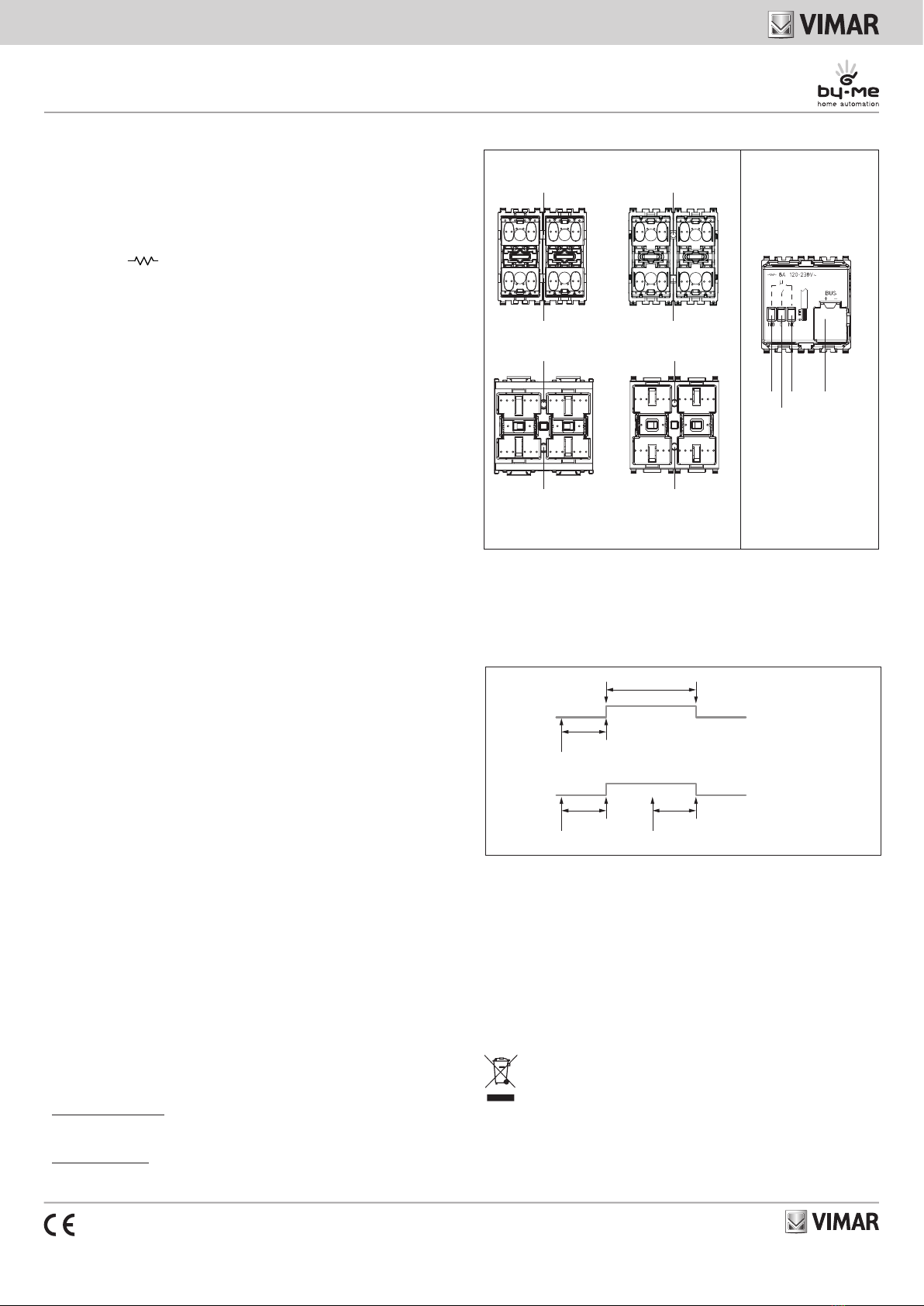

FIGURE 1.
FRONT VIEW.
Caption:
A: configuration button - B: led
BACK VIEW.
terminals
TP bus
NO
C
NC
ArkéEikon B
A
B
A
Idea Plana
B
A
B
A
WEEE - Information for users
If the crossed-out bin symbol appears on the equipment or packaging, this means the product
must not be included with other general waste at the end of its working life. The user must take
the worn product to a sorted waste center, or return it to the retailer when purchasing a new one.
Products for disposal can be consigned free of charge (without any new purchase obligation) to
retailers with a sales area of at least 400 m2, if they measure less than 25 cm. An efficient sorted
waste collection for the environmentally friendly disposal of the used device, or its subsequent
recycling, helps avoid the potential negative effects on the environment and people’s health, and
encourages the re-use and/or recycling of the construction materials.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400472A0 03 1806
Eikon
20526
Arké
19526
Idea
16966
Plana
14526
Deux poussoirs basculants et actuateur avec sortie à relais inverseur 8 A, à compléter avec touches interchangeables 1 ou 2 modules - 2 modules.
Dispositif à utiliser en tant que bouton double ou simple, selon la touche. Les poussoirs peuvent être
configurés également indépendamment du relais. Il peut être appuyé dans la partie supérieure et infé-
rieure. Le relais peut être configuré pour fonctionner tant en mode monostable que bistable.
CARACTÉRISTIQUES.
• Tension nominale d’alimentation : BUS 29 V
• Absorption : 10 mA
• Sortie à relais inverseur
• Charges commandables à 120-230 V~ (contact NO):
- charges résistives: 8 A (20.000 cycles)
- lampes à incandescence : 8 A (20.000 cycles)
- lampes fluorescentes et lampes à économie d’énergie : 1 A (20.000 cycles)
- transformateurs électroniques 4 A (20.000 cycles)
- transformateurs ferromagnétiques : 8 A (20.000 cycles)
• Charges commandables à 120-230 V~ (contacts NO et NC):
- moteurs cos ø 0,6 : 3,5 A (100.000 cycles)
• Touche : double ou simple
• Bornes : bus TP, contacts relais (C, NC, NO)
• Fonctions réalisables :
- interrupteur ON/OFF
- commande pour stores
- commande pour variateur
- activation de 2 situations.
CONFIGURATION.
POUR LES OPÉRATIONS D’INSTALLATION ET DE CONFIGURATION, VOIR LE MANUEL
D’INSTRUCTIONS DU SYSTÈME By-me ANNEXÉ À LA CENTRALE DE CONTRÔLE.
L’opération de configuration doit être effectuée avec le dispositif exempt de touche pour pouvoir
appuyer sur le bouton central de configuration.
• Blocs fonctionnels : 3 (2 boutons, 1 relais) ; chaque bloc fonctionnel peut appartenir au maximum à 4
groupes.
• Sélection du bloc fonctionnel (configuration) : durant la création des groupes, lorsque la centrale
demande d’appuyer sur le bouton des dispositifs :
- appuyer sur le bouton central ;
- appuyer, dans les 3 secondes, sur bouton de droite pour sélectionner le bloc fonctionnel droit ou le
bouton de gauche pour sélectionner le bloc fonctionnel gauche ; la led rouge s’allume. Si aucune des
deux touches n’est appuyée dans les 3 s environ, la led rouge s’allume ; dans ce cas, le bloc fonctionnel
sélectionné est le troisième, celui relatif à l’actuateur ;
- lorsque la led rouge est allumée, la centrale configure le bloc fonctionnel ; à la fin de l’opération, la led
rouge s’éteint.
A dispositif non configuré, l’actuateur est commandé par le bouton de gauche.
PARAMÈTRES.
• Pour les blocs fonctionnels relatifs aux deux boutons, il est possible d’introduire le mode de fonc-
tionnement :
- bouton ON/OFF ;
- bouton contrôle variateur ;
- bouton contrôle stores ;
- commande situation.
• Fonctionnement comme bouton contrôle variateur :
- en appuyant sur la touche dans la partie supérieure pendant moins de 0,5 s, la charge s’allume
réglée au point mémorisé ;
- en appuyant sur la touche dans la partie supérieure pendant plus de 0,5 s, la luminosité augmente
jusqu’au relâchement ;
- en appuyant sur la touche dans la partie inférieure pendant plus de 0,5 s, la luminosité diminue
jusqu’au relâchement ;
- en appuyant sur la touche dans la partie inférieure pendant moins de 0,5 s, la charge s’éteint.
• Fonctionnement comme bouton pour contrôle stores :
- en appuyant sur la touche dans la partie supérieure pendant plus de 0,5 s, le store s’ouvre complè-
tement ; l’arrêt a lieu à ouverture complétée ou bien par pression brève (tant dans la partie supérieure
que dans la partie inférieure) ;
- en appuyant sur la touche dans la partie inférieure pendant plus de 0,5 s, le store se ferme com-
plètement ; l’arrêt a lieu à fermeture complétée ou bien par pression brève (tant dans la partie
supérieure que dans la partie inférieure) ;
• Paramètres led :
- led invalidée ;
- led avec fonctionnement normal (allumée si l’actuateur associé est sur ON) ;
- led avec fonctionnement inversé ;
- led toujours allumée pour individualisation dans le noir ;
- led centrale avec fonctionnement normal (allumée si l’actuateur associé est sur ON) ;
- led centrale avec fonctionnement inversé ;
- led centrale toujours allumée pour individualisation dans le noir.
Lorsque le bloc fonctionnel appartient à plus d’un groupe, les paramètres “led avec fonctionnement
normal” et “led avec fonctionnement inversé” ne sont pas disponibles. Dans ces cas, la commande
est confirmée par un changement d’état de la led pendant 3 s. Si l’on utilise une touche double, il
est nécessaire de définir le comportement de la led centrale pour en rendre l’état visible. Dans ce
cas, configurer seulement le bouton de gauche.
• Bloc fonctionnel 3, relatif au relais (voir figure 1) :
- fonctionnement monostable ou bistable ;
- retard activation et retard désactivation : une valeur comprise entre 0 et 200 exprime un temps en
secondes, une valeur comprise entre 201 et 250 exprime un temps en minutes (par exemple 201 =
1 minute, 202 = 2 minutes, etc.) ;
Fonctionnement monostable.
Retard d’activation : retard dans la fermeture du contact NO du relais depuis la réception de la
commande de fermeture. Retard de désactivation : temps de permanence du relais avec le contact
NO fermé.
Fonctionnement bistable.
Retard d’activation : retard dans la fermeture du contact NO du relais depuis la réception de la commande
de ON. Retard de désactivation : retard dans l’ouverture du contact NO du relais depuis la réception de la
commande de OFF.
Remarque.
Lorsque l’on crée un groupe avec plusieurs relais en modalité monostable, introduire pour tous
les mêmes retards d’activation et de désactivation et ne pas insérer d’autres types d’actuateurs à
l’intérieur du même groupe ; de cette manière, il est possible d’avoir l’indication de l’état du relais
monostable sur la touche de commande. Pour des exigences particulières, il est possible d’utiliser la
profondeur de groupe (par exemple, pour activer avec un seul bouton variateurs ou relais bistables).
• Paramètres par défaut: Parámetros preestablecidos: las teclas se han configurado como pulsadores
ON/OFF y led en funcionamiento normal.
SCENARIOS.
Chaque poussoir basculant peut être dédié à l’activation d’une ou deux scénarios. L’actuateur peut
appartenir jusqu’à 4 scénarios différentes et, pour chaque scénario, mémoriser l’état à rappeler à
l’activation de ladite situation.
RÈGLES D’INSTALLATION.
L’installation doit être confiée à un technicien qualifié et exécutée conformément aux dispositions qui
régissent l’installation du matériel électrique en vigueur dans le pays concerné.
Le circuit d’alimentation de la sortie à relais doit être protégé contre les surcharges par un dispositif,
un fusible ou un interrupteur automatique, avec courant nominal ne dépassant pas 16 A. Pour de plus
amples instructions, voir le manuel annexé à la centrale de contrôle.
CONFORMITÉ AUX NORMES.
Directive BT. Directive EMC. Norme EN 50428
Retard
d’activation
Retard de désactivation
Commande
ON
Retard
d’activation
Commande
ON
Retard de
désactivation
Commande
OFF
ACTIVATION DÉSACTIVATION
MONOSTABLE
BISTABLE
FIGURE 1.
VUE FRONTALE.
Légende:
A: bouton de configuration - B: led
VUE ARRIÈRE.
bornes
bus TP
NO
C
NC
ArkéEikon B
A
B
A
Idea Plana
B
A
B
A
DEEE - Informations pour les utilisateurs
Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le
produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de
vie du produit, l’utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien
au revendeur lors de l’achat d’un nouveau produit. Il est possible de remettre gratuitement, sans
obligation d’achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la
surface de vente est d’au moins 400 m2. La collecte séparée appropriée pour l’envoi successif de
l’appareil en fin de vie au recyclage, au traitement et à l’élimination dans le respect de l’environne-
ment contribue à éviter les effets négatifs sur l’environnement et sur la santé et favorise le réemploi
et/ou le recyclage des matériaux dont l’appareil est composé.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400472A0 03 1806
Eikon
20526
Arké
19526
Idea
16966
Plana
14526
Dos pulsadores basculantes y actuador con salida de relé de intercambio 8 A, a completar contecla intercambiable 1 o 2 módulos - 2
módulos.
Dispositivo que se debe utilizar como pulsador único o doble, en función de la tecla. Los pulsadores
también se pueden configurar independientemente del relé. El pulsador se puede accionar por la parte
superior o la inferior. El relé se puede configurar para funcionar en modalidad monoestable o biestable.
CARACTERÍSTICAS.
• Tensión nominal de alimentación: BUS 29 V
• Absorción: 10 mA
• Salida de relé en intercambio
• Cargas gobernables a 120 - 230 V~ (contacto NO):
- cargas resistivas:
8 A (20.000 ciclos)
- lámparas incandescentes: 8 A (20.000 ciclos)
-
lámparas fluorescentes y lámparas de ahorro energético: 1 A (20.000 ciclos)
- transformadores electrónicos: 4 A (20.000 ciclos)
- transformadores ferromagnéticos: 8 A (20.000 ciclos)
• Cargas gobernables a 120 - 230 V~ (contactos NO y NC):
- motores cos ø 0,6: 3,5 A (100.000 ciclos)
• Tecla: única o doble
• Bornes: bus TP, contactos del relé (C, NC, NO)
• Funciones que se pueden realizar:
- interruptor ON/OFF
- mando para persianas
- mando para regulador
- activación de 2 escenarios.
CONFIGURACIÓN.
PARA LAS OPERACIONES DE INSTALACIÓN Y CONFIGURACIÓN, CONSULTAR EL MANUAL DE
INSTRUCCIONES DEL SISTEMA By-me SUMINISTRADO CON LA CENTRALITA DE CONTROL.
La operación de configuración se debe efectuar con el dispositivo sin tecla para poder accionar el
pulsador central de configuración.
• Bloques funcionales: 3 (2 pulsadores y 1 relé), cada bloque funcional puede pertenecer a cuatro grupos
como máximo.
• Selección del bloque funcional (configuración): durante la creación de grupos, cuando la centralita solicita
que se accione el pulsador de los dispositivos:
- accionar el pulsador central;
- en un plazo de tres segundos, accionar el pulsador derecho para seleccionar el bloque funcional derecho
o el izquierdo para el bloque funcional izquierdo (el led rojo se enciende). Si no se pulsa ninguna de
las dos teclas, en un plazo de 3 s aproximadamente, el led rojo se enciende; en este caso, el bloque
funcional seleccionado es el tercero, correspondiente al actuador;
- con el led rojo encendido, la centralita configura el bloque funcional; al término de la operación, el led rojo
se apaga.
Con el dispositivo no configurado, el actuador se manda mediante el pulsador izquierdo.
PARÁMETROS.
• Para los bloques funcionales correspondientes a dos pulsadores es posible configurar la modalidad
de funcionamiento:
- pulsador de ON/OFF;
- pulsador de control del regulador;
- pulsador de control de las persianas;
- mando para escenario
• Funcionamiento como pulsador de control del regulador:
- si se pulsa la tecla por la parte superior durante menos de 0,5 s, la carga se activa regulada en el
punto memorizado;
- si se pulsa la tecla por la parte superior durante más de 0,5 s, la luminosidad aumenta hasta que
se suelta la tecla;
- si se pulsa la tecla por la parte inferior durante más de 0,5 s, la luminosidad disminuye hasta que
se suelta la tecla;
- si se pulsa la tecla por la parte inferior durante menos de 0,5 s, la carga se apaga.
• Funcionamiento como pulsador de control de las persianas:
- si se acciona la tecla por la parte superior durante más de 0,5 s, la persiana se abre completamente;
la detención se produce con la apertura completa o por pulsación breve, tanto de la parte superior
como de la inferior.
- si se pulsa la tecla por la parte inferior durante más de 0,5 s, la persiana se cierra completamente;
la detención se produce con el cierre completo o por pulsación breve, tanto de la parte superior
como de la inferior.
• Parámetros del led:
- led inhabilitado;
- led con funcionamiento normal (encendido si el actuador asociado está en ON);
- led con funcionamiento invertido;
- led siempre encendido para la identificación en la oscuridad;
- led central con funcionamiento normal (encendido si el actuador asociado está en ON);
- led central con funcionamiento invertido;
- led central siempre encendido para la identificación en la oscuridad.
Cuando un bloque funcional pertenece a más de un grupo, los parámetros “led con funcionamiento
normal” y “led con funcionamiento invertido” no se encuentran disponibles. En estos casos, el
mando se confirma mediante un cambio del estado del led durante 3 s. Cuando se utiliza una tecla
doble, es necesario configurar el comportamiento del led central para que se pueda ver su estado.
En este caso, sólo se debe configurar el pulsador izquierdo.
• Bloque funcional 3, correspondiente al relé (véase figura 1):
- funcionamiento monoestable o biestable;
- retraso de la activación y la desactivación: un valor comprendido entre 0 y 200 expresa un tiempo
en segundos y un valor comprendido entre 201 y 250 expresa un tiempo en minutos (por ejemplo
201 = 1 minuto, 202 = 2 minutos, etc.);
Funcionamiento monoestable.
Retraso de la activación: retraso en el cierre del contacto NO del relé a partir de la recepción del mando
de cierre. Retraso de la desactivación: tiempo de permanencia del relé con el contacto NO cerrado.
Funcionamiento biestable.
Retraso de la activación: retraso en el cierre del contacto NO del relé a partir de la recepción del mando de
ON. Retraso de la desactivación: retraso en la apertura del contacto NO del relé a partir de la recepción del
mando de OFF.
Nota.
Cuando se crea un grupo con varios relés en modalidad monoestable, todos los relés se han de
configurar con los mismos retrasos de activación y desactivación y no se debe introducir ningún otro
tipo de actuadores dentro del mismo grupo; de esta manera, es posible obtener la indicación del
estado del relé monoestable en la tecla de mando. En caso de exigencias particulares, es posible
utilizar la profundidad del grupo (por ejemplo, para activar reguladores o relés biestables con un
único pulsador).
• Parámetros preestablecidos: las teclas se han configurado como pulsadores ON/OFF y led en
funcionamiento normal.
ESCENARIOS.
Cada pulsador basculante puede activar uno o dos escenarios. A un actuador se le pueden asignar
cuatro escenarios diferentes, memorizando el estado que debe activar para cada uno.
NORMAS DE INSTALACIÓN.
La instalación debe ser realizada por personal cualificado cumpliendo con las disposiciones en vigor
que regulan el montaje del material eléctrico en el país donde se instalen los productos. El circuito
de alimentación de la salida de relé se ha de proteger contra sobrecargas mediante un dispositivo,
fusible o interruptor automático, con corriente nominal inferior a 16 A. Para más información, véase el
manual de la centralita de control.
CONFORMIDAD NORMATIVA .
Directiva BT. Directiva EMC. Norma EN 50428
Retraso de
activación
Retraso de desactivación
Mando
ON
Retraso de
activación
Mando
ON
Retraso de
desactivación
Mando
OFF
ACTIVACIÓN DESACTIVACIÓN
MONOESTABLE
BIESTABLE
FIGURA 1.
VISTA FRONTAL.
Leyenda:
A: pulsador de configuración - B: led
VISTA TRASERA.
Bornes
bus TP
NO
C
NC
ArkéEikon B
A
B
A
Idea Plana
B
A
B
A
RAEE - Información para los usuarios
El símbolo del contenedor tachado, cuando se indica en el aparato o en el envase, indica que el
producto, al final de su vida útil, se debe recoger separado de los demás residuos. Al final del uso,
el usuario deberá encargarse de llevar el producto a un centro de recogida selectiva adecuado
o devolvérselo al vendedor con ocasión de la compra de un nuevo producto. En las tiendas con
una superficie de venta de al menos 400 m2, es posible entregar gratuitamente, sin obligación de
compra, los productos que se deben eliminar con unas dimensiones inferiores a 25 cm. La recogida
selectiva adecuada para proceder posteriormente al reciclaje, al tratamiento y a la eliminación del
aparato de manera compatible con el medio ambiente contribuye a evitar posibles efectos negativos
en el medio ambiente y en la salud y favorece la reutilización y/o el reciclaje de los materiales de los
que se compone el aparato.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400472A0 03 1806
Eikon
20526
Arké
19526
Idea
16966
Plana
14526
Zwei zwei-fach Wechseltaster mit Aktor, Wechselrelaisausgang 8 A, zu komplettieren mit auswechselbaren Wippen 1 oder 2
Module - 2 Module.
Vorrichtung zur Verwendung als Doppel- oder Einfach-Druckschalter je nach Wippen. Die Konfiguration
der Druckschalter kann auch unabhängig von der des Relais erfolgen. Der Druckschalter kann sowohl im
oberen als auch im unteren Teil betätigt werden. Das Relais kann sowohl für den monostabilen als auch
für den bistabilen Betrieb konfiguriert werden.
EIGENSCHAFTEN.
• Nenn-Versorgungsspannung: BUS 29 V
• Stromaufnahme: 10 mA
• Wechselrelaisausgang
• Regelbare Lasten bei 120-230 V~ (kontakte NO):
- Resistive Lasten: 8 A (20.000 Zyklen)
- Glühlampen: 8 A (20.000 Zyklen)
- Fluoreszenzlampen und Energiesparlampen: 1A (20.000 Zyklen)
- Elektronische Transformatoren: 4 A (20.000 Zyklen)
- Ferromagnet-Transformatoren: 8 A (20.000 Zyklen)
• Regelbare Lasten bei 120-230 V~ (kontakte NO und NC):
- Motoren cos ø 0,6: 3,5 A (100.000 Zyklen)
• Wippen: doppelt oder einfach
• Klemmen: BUS TP, Relaiskontakte (C, NC, NO)
• Mögliche Funktionen:
- ON/OFF-Schalter
- Rollladenbetätigung
- Dimmerregelung
- Aktivierung von 2 Szenarien.
KONFIGURATION.
BZGL. INSTALLATION UND KONFIGURATION WIRD AUF DIE DER STEUEREINHEIT
BEILIEGENDE BETRIEBSANLEITUNG DES By-me-SYSTEMS VERWIESEN.
Die Konfiguration muss an der Vorrichtung ohne Taste vorgenommen werden, um den zentralen
Konfigurations-Druckschalter betätigen zu können.
• Funktionsblöcke: 3 (2 Tasten, 1 Relais); jeder Block kann maximal 4 Gruppen angehören.
• Anwahl des Funktionsblocks (Konfiguration): Während der Zusammenstellung der Gruppen erscheint die
Aufforderung der Steuereinheit, den Druckschalter der Vorrichtungen zu betätigen:
- Den zentralen Druckschalter betätigen.
- Innerhalb von 3 s den rechten oder linken Druckschalter betätigen, um entsprechend den rechten bzw.
linken Funktionsblock anzuwählen. Die rote LED leuchtet auf. Falls innerhalb von etwa 3 s keine der
beiden Tasten gedrückt wird, leuchtet die rote LED auf. In diesem Fall ist der dritte Funktionsblock bzgl.
des Stellglieds angewählt.
- Nach dem Einschalten der roten LED konfiguriert die Steuereinheit den Funktionsblock. Anschließend
erlischt die rote LED.
Bei nicht konfigurierter Vorrichtung wird das Stellglied durch den linken Druckschalter betätigt.
PARAMETER.
• Für die Funktionsblöcke der beiden Druckschalter kann die Betriebsart eingestellt werden:
- ON/OFF-Druckschalter;
- Druckschalter Dimmerregelung;
- Druckschalter Rollladenbetätigung;
- Steuerung Szenarium.
• Funktionsweise Dimmersteuerung:
- Durch Drücken der Taste oben für weniger als 0,5 s wird die Last eingeschaltet, wobei die Regelung
dem gespeicherten Punkt entspricht.
- Durch Drücken der Taste oben für mehr als 0,5 s nimmt die Helligkeit zu, bis die Taste losgelassen wird.
- Wird die Taste unten länger als 0,5 s gedrückt, nimmt die Helligkeit ab, bis die Taste losgelassen wird.
- Durch Drücken der Taste unten für weniger als 0,5 s wird die Last ausgeschaltet.
• Funktionsweise Druckschalter für Rollladenbetätigung:
- Wird die Taste oben länger als 0,5 s gedrückt, öffnet sich der Rollladen vollständig. Er stoppt in
vollständiger Öffnungsstellung oder nach dem Antippen der Taste (sowohl oben als auch unten).
- Wird die Taste unten länger als 0,5 s gedrückt, schließt sich der Rollladen vollständig. Er stoppt in
vollständiger Schließstellung oder nach dem Antippen der (sowohl oben als auch unten).
• LED-Parameter
- LED deaktiviert;
- LED auf normalem Betrieb (an, wenn zugeordnetes Stellglied auf ON);
- LED mit invertiertem Betrieb;
- LED immer an zur Lokalisierung im Dunkeln;
- Zentral-LED auf Normalbetrieb (an, wenn zugeordnetes Stellglied auf ON);
- LED Steuereinheit auf invertiertem Betrieb;
- Zentral-LED immer an zur Lokalisierung im Dunkeln.
Falls der Funktionsblock mehr als einer Gruppe angehört, sind die Parameter „LED mit normalem
Betrieb” und „LED mit invertiertem Betrieb” nicht verfügbar. In diesen Fällen wird der Steuerbefehl
durch eine Zustandsänderung der LED für 3 s bestätigt. Bei Verwendung einer Doppeltaste muss
das Ansprechverhalten der Zentral-LED eingestellt werden, um ihren Zustand sichtbar zu machen.
In diesem Fall ist nur der linke Druckschalter zu konfigurieren.
• Funktionsblock 3, bzgl. des Relais (siehe Abb. 1):
- Funktionsweise monostabil oder bistabil;
- Aktivierungs- und Deaktivierungsverzögerung: Werte zwischen 0 und 200 stehen für Zeitangaben
in Sekunden, Werte zwischen 201 und 250 verweisen auf eine Zeitangabe in Minuten (z.B. 201 = 1
Minute, 202 = 2 Minuten, etc.).
Monostabile Funktionsweise.
Aktivierungsverzögerung: Verzögerte Schließung des Relais-Schließers nach Empfang des
Schließbefehls. Deaktivierungsverzögerung: Zeit, während welcher der Schließer des Relais
geschlossen bleibt.
Bistabile Funktionsweise.
Aktivierungsverzögerung: Verzögerte Schließung des Relais-Schließers nach Empfang des ON-
Befehls. Deaktivierungsverzögerung: Verzögerung der Öffnungsbewegung des Relais-Schließers
nach Empfang des OFF-Befehls.
Hinweis.
Falls eine Gruppe mit mehreren monostabilen Relais zusammengestellt wird, sind für alle Relais die-
selben Aktivierungs- und Deaktivierungsverzögerungen einzustellen. Zudem dürfen keine anderen
Stellgliedtypen in ein und dieselbe Gruppe eingefügt werden. Auf diese Weise kann der Zustand des
monostabilen Relais auf der Steuertaste angezeigt werden. Für besondere Anwendungen besteht
die Möglichkeit, die Gruppentiefe zu nutzen (z.B. zur Aktivierung von bistabilen Reglern oder Relais
mit einer einzigen Taste).
• Standardparameter: Die Tasten sind als ON/OFF-Tasten eingestellt die LED ist auf Normalbetrieb
geschaltet
SZENARIEN.
Jeder Kippschalter kann für die Aktivierung eines oder zweier Szenarien dienen. Das Stellglied kann bis
zu 4 unterschiedlichen Szenarien angehören und den Zustand, der bei der Aktivierung der einzelnen
Szenarien abgerufen werden soll, speichern.
INSTALLATIONSVORSCHRIFTEN.
Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Geräts geltenden
Vorschriften zur Installation elektrischen Materials erfolgen.
Der Versorgungskreis des Relaisausgangs muss durch ein entsprechendes Gerät, eine Schmelzsicherung
oder einen Sicherungsautomat mit Nennstrom nicht über 16 A gegen Überlasten geschützt werden. Für
weitere Anleitungen wird auf das Handbuch verwiesen, das dem Steuergerät beiliegt.
NORMKONFORMITÄT.
NS-Richtlinie. EMC-Richtlinie. Norme DIN EN 50428
Aktivierungs-
verzögerung
Deaktivierungsverzögerung
Steuerung
ON
Aktivierungs-
verzögerung
Steuerung
ON
Deaktivierungs-
verzögerung
Steuerung
OFF
AKTIVIERUNGS DEAKTIVIERUNGS
MONOESTABLE
BIESTABLE
ABBILDUNG 1.
VORDERANSICHT.
Legende:
A: Konfigurationstaster - B: Led
RÜCKSEITE.
Klemmen
bus TP
NO
C
NC
ArkéEikon B
A
B
A
Idea Plana
B
A
B
A
Elektro- und Elektronik-Altgeräte - Informationen für die Nutzer
Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner Verpackung weist da-
rauf hin, dass das Produkt am Ende seiner Nutzungsdauer getrennt von den anderen Abfällen
zu entsorgen ist. Nach Ende der Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer
geeigneten Sammelstelle für getrennte Müllentsorgung zu deponieren oder es dem Händler bei
Ankauf eines neuen Produkts zu übergeben. Bei Händlern mit einer Verkaufsfläche von minde-
stens 400 m2können zu entsorgende Produkte mit Abmessungen unter 25 cm kostenlos und
ohne Kaufzwang abgegeben werden. Die angemessene Mülltrennung für das dem Recycling, der
Behandlung und der umweltverträglichen Entsorgung zugeführten Gerätes trägt dazu bei, mögli-
che negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und begünstigt den
Wiedereinsatz und/oder das Recyceln der Materialien, aus denen das Gerat besteht.

Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400472A0 03 1806
Eikon
20526
Arké
19526
Idea
16966
Plana
14526
Μηχανισμός ελέγχου με δύο μπουτόν διπλής λειτουργίας και εκκινητή μέ έξοδο ρελλέ μεταγωγής 8 A, συμπληρώνεται με πλήκτρα – 2 θέσεις.
Μηχανισμός πρός χρήση σαν μπουτόν διπλό ή μονό, αναλόγως του πλήκτρου. Τα μπουτόν μπορούν
να διαμορφωθούν και ανεξάρτητα απο το ρελλέ. Τα μπουτόν μπορούν να πιεστούν είτε στο πάνω μέρος
είτε στο κάτω. Το ρελλέ μπορεί να προγραμματιστεί για λειτουργική χρήση και monostable και bistable.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.
• Ονομαστική τάση τροφοδοσίας: BUS 29 V
• Απορρόφηση: 10 mA
• Εξοδος ρελλέ μεταγωγής
• Ελεγχόμενα φορτία στα 120 - 230 V~ (επαφές NO):
- - λυχνίες φορτία:
8 A (20.000 κύκλοι)
- λυχνίες πυρακτώσεως: 8 A (20.000 κύκλοι)
- λυχνίες φθορισμού και οικονομικές λυχνίες: 1 A (20.000 κύκλοι)
- ηλεκτρονικοί μετασχηματιστές: 4 A (20.000 κύκλοι)
- μηχανικοί μετασχηματιστές: 8 A (20.000 κύκλοι)
• Ελεγχόμενα φορτία στα 120 - 230 V~ (επαφές NO και NC):
- κινητήρες cos ø 0,6: 3,5 A (100.000 κύκλοι)
• Πλήκτρο: διπλό ή μονό
• Επαφές: bus TP, επαφές ρελλέ (C, NC, NO)
• Πραγματοποιούμενες λειτουργίες:
- διακόπτης ON/OFF
- εντολή για ρολλά
- εντολή για ρυθμιστή
- ενεργοποίηση 2 σεναρίων
ΔΙΑΜΟΡΦΩΣΗ.
ΓΙΑ ΤΙΣ ΕΡΓΑΣΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΔΙΑΜΟΡΦΩΣΗΣ, ΒΛΕΠΕ ΤΟ ΦΥΛΛΑΔΙΟ ΟΔΗΓΙΩΝ ΤΟΥ
ΣΥΣΤΗΜΑΤΟΣ ΒΥ-ΜΕ ΠΟΥ ΣΥΝΟΔΕΥΕΙ ΤΗΝ ΚΕΝΤΡΙΚΗ ΜΟΝΑΔΑ ΕΛΕΓΧΟΥ.
Η εργασία προγραμματισμού πρέπει να πραγματοποιηθεί με τον μηχανισμό χωρίς τα πλήκτρα για να
μπορεί να πιεστεί το κεντρικό μπουτόν προγραμματισμού.
• λειτουργικά μπλόκ: 3 (2 μπουτόν, 1 ρελλέ), κάθε λειτουργικό μπλόκ μπορεί να αποτελείται μέχρι 4
ομάδες
• Επιλογή του λειτουργικού μπλόκ (προγραμματισμός): κατά τη δημιουργία των ομάδων, όταν η
κεντρική μονάδα ζητήσει την πίεση του μπουτόν των μηχανισμών:
- πιέστε το κεντρικό μπουτόν προγραμματισμού.
- πιέστε, εντός 3 s, το δεξί μπουτόν για να επιλέξετε το δεξί λειτουργικό μπλόκ ή αριστερό πλήκτρο
για να επιλέξετε το αριστερό λειτουργικό μπλόκ. Το κόκκινο led ανάβει. Εάν δεν πιεστεί κανένα απο
τα δύο μπουτόν, εντός των 3 s περίπου το κόκκινο led σβήνει. Σε αυτή την περίπτωση το επιλεχθέν
λετουργικό μπλόκ είναι το τρίτο που αντιστοιχεί στον εκκινητή.
- με αναμμένο το κόκκινο led, η κεντρική μονάδα προγραμματίζει το λειτουργικό μπλόκ. Στο τέλος της
εργασίας το κόκκινο led σβήνει.
Με μηχανισμό μη προγραμματισμένο ο εκκινητής είναι ελεγχόμενος απο το αριστερό μπουτόν
ΠΑΡΑΜΕΤΡΟΙ.
• Για τα λειτουργικά μπλόκ που αντιστοιχούν στα δύο μπουτόν είναι δυνατή η ρύθμιση του τρόπου
λειτουργίας τους:
- μπουτόν ON/OFF
- μπουτόν για έλεγχο ρυθμιστή
- μπουτόν για έλεγχο ρολλών
- έλεγχος σεναρίου.
• Λειτουργία σαν μπουτόν για έλεγχο ρυθμιστή:
- πιέζοντας το πλήκτρο πάνω για λιγότερο απο 0,5 s το φορτίο ανάβει στην απομνημονευμένη ρύθμιση
- πιέζοντας το πλήκτρο πάνω για περισσότερο απο 0,5 s η φωτεινότητα μεγαλώνει μέχρι να το αφήσετε
- πιέζοντας το πλήκτρο κάτω για περισσότερο απο di 0,5 s η φωτεινότητα μειώνεται μέχρι να το αφήσετε
- πιέζοντας το πλήκτρο κάτω για λιγότερο απο 0,5 s το φορτίο σβήνει.
• Λειτουργία σαν μπουτόν για έλεγχο ρολλών:
- πιέζοντας το πλήκτρο πάνω για περισσότερο απο di 0,5 s το ρολλό ανοίγει πλήρως. Το σταμάτημα
γίνεται στο πλήρες άνοιγμα ή σε σύντομη πίεση (είτε στο πάνω μέρος είτε στο κάτω).
- πιέζοντας το πλήκτρο κάτω για περισσότερο απο di 0,5 s το ρολλό κλείνει πλήρως. Το σταμάτημα
γίνεται στο πλήρες κλείσιμο ή σε σύντομη πίεση (είτε στο πάνω μέρος είτε στο κάτω).
• Παράμετροι led:
- led απενεργοποιημένο
- κανονική λειτουργία (αναμμένο εάν ο επισυνδεδεμένος εκκινητής είναι στο ON)
- led με ανεστραμμένη λειτουργία
- led πάντοτε αναμμένο για επισήμανση στο σκότος
- κεντρικό με κανονική λειτουργία (αναμμένο εάν ο επισυνδεδεμένος εκκινητής είναι στο ON)
- led κεντρικό με ανεστραμμένη λειτουργία
- led κεντρικό πάντοτε αναμμένο για επισήμανση στο σκότος.
Στην περίπτωση που το λειτουργικό μπλόκ συμμετέχει σε περισσότερες απο μία ομάδες, οι “ led
με κανονική λειτουργία” και “ led με ανεστραμμένη λειτουργία ” δεν είναι διαθέσιμες. Σε αυτές τις
περιπτώσεις η εντολή επιβεβαιώνεται απο μία αλλαγή της κατάστασης του led για 3 s
Σε περίπτωση που χρησιμοποιήσετε ένα διπλό πλήκτρο, είναι αναγκαίο να ρυθμίσετε την
συμπεριφορά του κεντρικού για να είναι ορατή η κατάστασή του. Σε αυτή την περίπτωση
προγραμματίστε μόνο το αριστερό μπουτόν.
• Λειτουργικό μπλόκ 3, σχετικό στο ρελλέ (βλέπε εικόνα 1):
- λειτουργία monostable ή bistable;
- καθυστέρηση ενεργοποίησης και απενεργοποίησης : μία μεταξύ 0 και 200 εκφράζει ένα χρόνο σε
δευτερόλεπτα, μία τιμή μεταξύ 201 και 250 εκφράζει ένα χρόνο σε λεπτά (για παράδειγμα 201 = 1
λεπτό, 202 = 2 λεπτά, κτλ.).
Λειτουργία monostable.
Καθυστέρηση ενεργοποίησης: καθυστέρηση του κλεισίματος της επαφής ΝΟ του ρελλέ απο την
λήψη της εντολής κλεισίματος.
Καθυστέρηση απενεργοποίησης: χρόνος παραμονής του ρελλέ με την επαφή ΝΟ κλειστή.
Λειτουργία bistable.
Καθυστέρηση ενεργοποίησης: καθυστέρηση του κλεισίματος της επαφής ΝΟ του ρελλέ απο την
λήψη της εντολής του ON.
Καθυστέρηση απενεργοποίησης: καθυστέρηση του ανοίγματος της επαφής ΝΟ του ρελλέ από την
λήψη της εντολής του OFF.
Σημείωση.
Σε περίπτωση δημιουργίας μιάς ομάδας με περισσότερα ρελλέ με λειτουργία monostable, ρυθμίστε
γιά όλα τις ίδιες καθυστερήσεις ενεργοποίησης και απενεργοποίησης και μην τοποθετήσετε άλλους
τύπους εκκινητών στο εσωτερικό της ίδιας ομάδας. Με αυτό τον τρόπο μπορείτε να έχετε την ένδειξη
της κατάσταση του ρελλέ στο πλήκτρο εντολής. Για εδικές ανάγκες μπορείτε να χρησιμοποιείσετε την
βάθος της ομάδας (π.χ. για να ενεργοποιήσετε μέ ένα μπουτόν ρυθμιστές ή ρελλέ bistable).
• Σταθερές παράμετροι: τα πλήκτρα έχουν ρυθμιστεί ως πλήκτρα ON/OFF το led σε κανονική
λειτουργία.
ΣΕΝΑΡΙΑ.
Κάθε μπουτόν εναλλαγής μπορεί να είναι ρυθμισμένο για την ενεργοποίηση ενός ή δύο σεναρίων.
Ο εκκινητής μπορεί να συμμετέχει μέχρι σε 4 διαφορετικά σενάρια και, για κάθε σενάριο, απομνημονεύει
την κατάστασή του για επανάκκληση στην ενεργοποίηση απο το ίδιο το σενάριο.
ΚΑΝΟΝΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ.
Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό σύμφωνα με τους
κανονισμούς που διέπουν την εγκατάσταση του ηλεκτρολογικού εξοπλισμού και ισχύουν στη χώρα όπου
εγκαθίστανται τα προϊόντα. Το κύκλωμα τροφοδοσίας της εξόδου με ρελέ πρέπει να προστατεύεται από
υπερφορτώσεις με ασφάλεια ή αυτόματο διακόπτη με ονομαστικό ρεύμα που δε θα υπερβαίνει τα 16 A.
Για περισσότερες οδηγίες συμβουλευθείτε το εγχειρίδιο της κεντρικής μονάδας ελέγχου.
ΣΥΜΜΟΡΦΩΣΗ ΠΡΟΔΙΑΓΡΑΦΩΝ .
Οδηγία BT. Οδηγία EMC. Προδιαγραφές EN 50428.
Καθυστέρηση
απενεργοποίησης
Καθυστέρηση ενεργοποίησης
Εντολή
ON
Καθυστέρηση
απενεργοποίησης
Εντολή
ON
Καθυστέρηση
ενεργοποίησης
Εντολή
OFF
ΕΝΕΡΓΟΠΟΙΗΣΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ
MONOSTABLE
BISTABLE
ΕΙΚΟΝΑ 1.
ΕΜΠΡΟΣΘΙΑ ΟΨΗ.
Υπόμνημα:
A: Μπουτόν προγραμματισμού - B: Led
ΟΠΊΣΘΙΑ ΌΨΗ.
Επαφές
bus TP
NO
C
NC
ArkéEikon B
A
B
A
Idea Plana
B
A
B
A
ΑΗΗΕ - Ενημέρωση των χρηστών
Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει επάνω στη συσκευή ή στη
συσκευασία της, υποδεικνύει ότι το προϊόν στο τέλος της διάρκειας ζωής του πρέπει να
συλλέγεται χωριστά από τα υπόλοιπα απορρίμματα. Στο τέλος της χρήσης, ο χρήστης πρέπει να
αναλάβει να παραδώσει το προϊόν σε ένα κατάλληλο κέντρο διαφοροποιημένης συλλογής ή να το
παραδώσει στον αντιπρόσωπο κατά την αγορά ενός νέου προϊόντος. Σε καταστήματα πώλησης
με επιφάνεια πωλήσεων τουλάχιστον 400 m2 μπορεί να παραδοθεί δωρεάν, χωρίς καμία
υποχρέωση για αγορά άλλων προϊόντων, τα προϊόντα για διάθεση, με διαστάσεις μικρότερες
από 25 cm. Η επαρκής διαφοροποιημένη συλλογή, προκειμένου να ξεκινήσει η επόμενη
διαδικασία ανακύκλωσης, επεξεργασίας και περιβαλλοντικά συμβατής διάθεσης της συσκευής,
συμβάλλει στην αποφυγή αρνητικών επιπτώσεων για το περιβάλλον και την υγεία και προωθεί
την επαναχρησιμοποίηση ή/και ανακύκλωση των υλικών από τα οποία αποτελείται η συσκευή.
