쮕Einführung
Sehr geehrter Kunde,
mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir
Ihnen danken möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich
auf dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Inno-
vation auszeichnet.
Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch
schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außerge-
wöhnlich günstigen Preis-/Leistungsverhältnis.
Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammen-
arbeit.
Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!

5
Inhaltsverzeichnis
Einführung ............................................................................................................................................4
Bestimmungsgemäße Verwendung ......................................................................................................6
Sicherheitshinweise ..............................................................................................................................6
Lieferumfang..........................................................................................................................................7
Bedienelemente ....................................................................................................................................8
Display-Symbole ..............................................................................................................................8
Tastenfunktionen ..............................................................................................................................9
Inbetriebnahme......................................................................................................................................9
Einlegen der Batterie ............................................................................................................................9
Anschluss des Mess-Sensors ..............................................................................................................9
Aufstellen des Messgerätes ..............................................................................................................9
Automatische Abschaltfunktion ........................................................................................................9
HOLD-Funktion ..............................................................................................................................10
Gerät ein- und ausschalten ............................................................................................................10
Durchführung einer Messung ..............................................................................................................10
Nullabgleich (Relativ-Messung) ......................................................................................................10
Messen von DC-Magnetfeldern ......................................................................................................11
Messen von AC-Magnetfeldern ......................................................................................................11
REC-Messwertspeicher ..................................................................................................................12
RS232-Schnittstelle ............................................................................................................................12
Wartung und Reinigung ......................................................................................................................13
Batteriewechsel ..............................................................................................................................13
Betrieb mit Steckernetzteil ..............................................................................................................14
Entsorgung..........................................................................................................................................14
Behebung von Störungen....................................................................................................................15
Technische Daten................................................................................................................................16

6
Bestimmungsgemäße Verwendung
Das GM-100 ist ein hochempfindliches Magnetfeldmessgerät für einen breiten Anwendungsbereich in
Industrie, Entwicklung, Elektronik und Mechanik. Der externe Sensor ermöglicht die Messung von AC-
und DC-Magnetfeldern im Bereich von –3000 bis +3000 mG (Milli-Gauß) bzw. –300 bis + 300 µT
(Micro-Tesla).
Bei der Messung von DC-Magnetfeldern wird zusätzlich die Polarität des Magnetfeldes (Nord/Süd)
angezeigt. Die hohe Empfindlichkeit des Sensors ermöglicht selbst die Messung des Erd-Magnetfel-
des zu Referenzzwecken.
Eine RS-232-Schnittstelle ermöglicht mit einem optionalen Datenkabel die Weiterverarbeitung der
Messdaten.
Zum Betrieb werden 6 Micro-Batterien (Typ AAA, UM4) benötigt. Optional ist auch der Betrieb mit
einem Steckernetzteil möglich. Batterien und Netzteil sind nicht im Lieferumfang enthalten.
Eine Messung unter widrigen Umgebungsbedingungen ist nicht zulässig.
Widrige Umgebungsbedingungen sind:
- Nässe oder hohe Luftfeuchtigkeit,
- Staub und brennbare Gase, Dämpfe oder Lösungsmittel.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Die Sicherheitshinweise sind unbedingt zu beachten!
Sicherheitshinweise
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält
wichtige Hinweise zum korrekten Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt die Garantie/Gewährleistung! Für Folgeschäden übernehmen
wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung! In solchen Fällen erlischt die Garantie/Gewährleistung.
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender
die Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten
sind. Folgende Symbole gilt es zu beachten:

7
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
Dieses Gerät ist CE-konform und erfüllt somit die erforderlichen nationalen und
europäischen Richtlinien.
☞Das „Hand“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur
Bedienung gegeben werden sollen.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern
des Gerätes nicht gestattet.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
Der Umgang mit magnetischen Bauteilen bzw. der Aufenthalt in magnetischer Umgebung kann für
Menschen mit Herzschrittmachern zu gefährlichen Fehlfunktionen führen.
In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Mes-
sgeräten durch geschultes Personal verantwortlich zu überwachen.
Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zer-
stören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Diese könnten für Kinder zu einem gefährli-
chen Spielzeug werden.
Das Messgerät darf nicht in explosionsgefährdeten Bereichen eingesetzt werden.
Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln.
Lieferumfang
Magnetfeld-Messgerät GM-100
Externer Mess-Sensor
Kunststoff-Koffer
Bedienungsanleitung

8

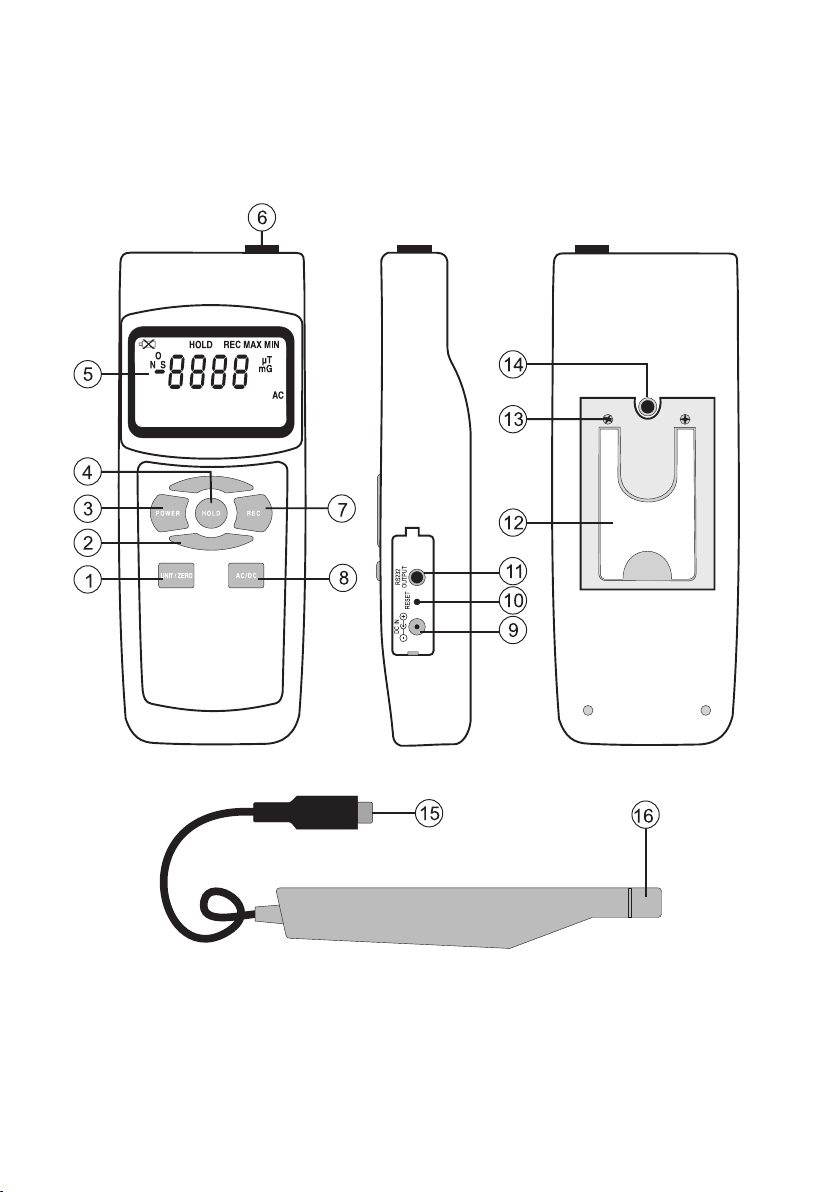

Bedienelemente
Siehe Ausklappseite
1 Taste „UNIT/ZERO“
2 Taste ohne Funktion
(auch gegenüberliegend)
3 „POWER“-Taste zum Ein- und Ausschalten
4 Taste „HOLD“
5 Display (LCD)
6 Messbuchse für externen
Sensor (15)
7 Taste „REC“
8 Taste „AC/DC“
9 Netzteil-Anschlussbuchse
10 RESET-Rückstelltaste
11 RS232-Schnittstelle
12 Geräte-Aufstellbügel
13 Batteriefach
14 Stativ-Buchse
15 Sensor-Anschlussstecker
16 Sensor-Kopf
Display-Symbole
mG Milli-Gauß, Natürliche Einheit der magnetischen Flussdichte (exp. -3)
µT Micro-Tesla, SI-Einheit der magnetische Flussdichte (exp. -6)
N Zeigt positives Magnetfeld (Nordpol)
S Zeigt negatives Magnetfeld (Südpol)
AC Zeigt den Wechselfeld-Modus an
REC Anzeige für Datenaufzeichnung für Minimum/Maximum-Wert
MAX Anzeige des Maximum-Wertes
MIN Anzeige des Minimum-Wertes
Symbol Batteriewechsel

9
Tastenfunktionen
POWER Betriebsschalter; das Messgerät kann ein- und ausgeschaltet werden
HOLD Messbetrieb: Die Messwerte werden auf Tastendruck im Display festgehalten
(HOLD)
Setup-Menü: Das Menü wird auf Tastendruck beendet (ESC). Die Parameter werden
nicht gespeichert.
REC Die Min-/Max-Messwerte werden auf Tastendruck gespeichert und jeder weitere
Tastendruck zeigt die Min- und Max-Werte nacheinander an (REC).
UNIT Schaltet die Messeinheit um
ZERO Taste für Nullableich
AC/DC Messumschaltung zwischen magnetischen Gleich- und Wechselfeldern
Inbetriebnahme

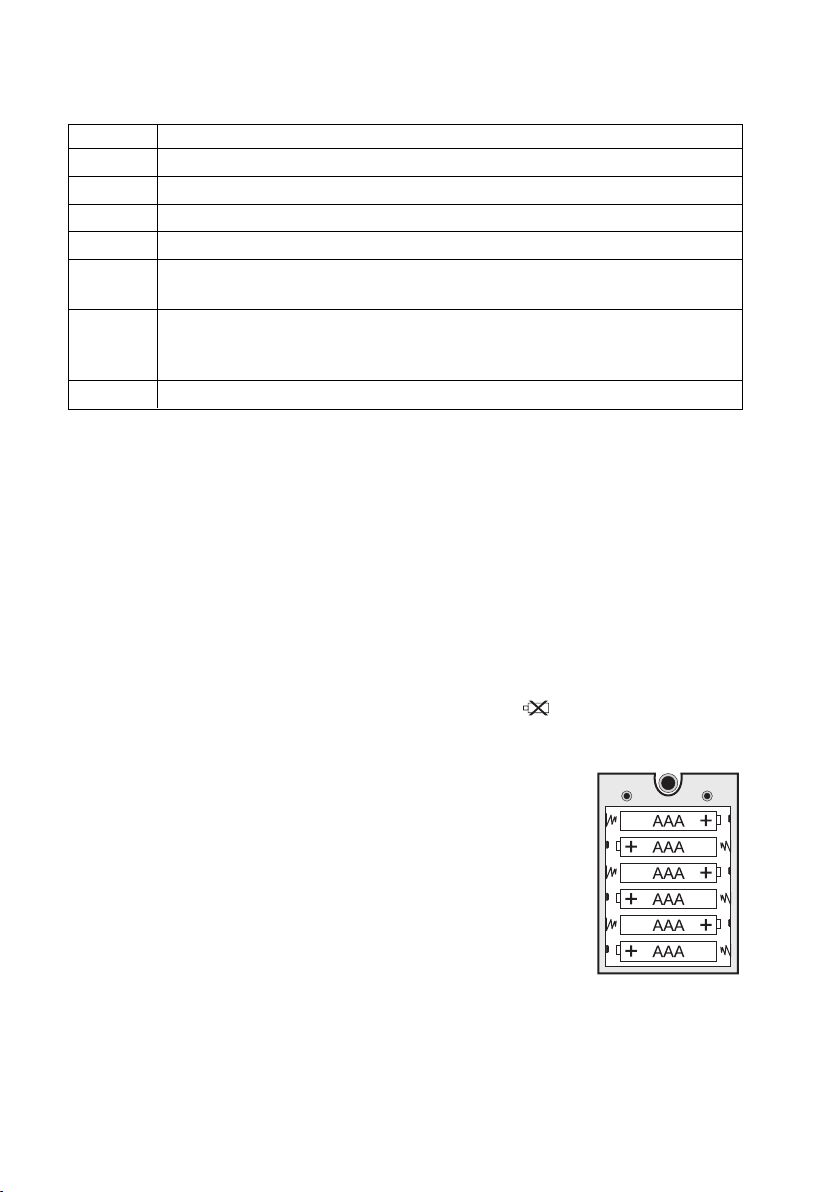

Einlegen der Batterie
Bevor Sie erstmalig mit dem Messgerät arbeiten können, müssen Sie sechs neue Micro-Batterie
(Alkaline, AAA) einlegen. Optional kann auch ein Netzteil verwendet werden. Das Einlegen der Batte-
rien und der Netzteilbetrieb ist unter „Wartung und Reinigung“ beschrieben.
Anschluss des Mess-Sensors
Verbinden Sie den runden Stecker des Sensors (15) mit der Buchse "PROBE INPUT" (6) am Mess-
gerät. Der Stecker ist verpolungsgeschützt und passt nur seitenrichtig in die Buchse. Achten Sie auf
die Pfeilmarkierung am Stecker. Diese Markierung zeigt zur Geräterückseite. Achten Sie stets auf
einen festen Sitz des Steckers in der Buchse, da es sonst zu Fehlmessungen kommen kann.
Aufstellen des Messgerätes
Das Messgerät kann zur besseren Ablesung mit Hilfe des rückseitigen Klappbügels (12) aufgestellt
werden.
Über die Stativ-Buchse (14) ist eine Stativmontage möglich
Automatische Abschaltfunktion
Um die Lebensdauer der Batterien nicht unnötig zu verkürzen, kann eine automatische Abschaltung
aktiviert werden. Das Messgerät schaltet dann automatisch ab, wenn ca. 10 Minuten lang keine Taste
gedrückt wurde. Diese Funktion ist im Lieferzustand abgeschaltet.

10
Zum Einschalten gehen Sie wie folgt vor:
- Schalten Sie das Messgerät ein.
- Halten Sie die Taste „AC/DC“ (8) für ca. 2 s gedrückt. Im Display erscheint „PoFF“.
- Wählen Sie mit den Tasten „UNIT“ (1) oder „AC/DC“ (8) den gewünschten Modus:
0 = automatische Abschaltung ist aus
1 = automatische Abschaltung ist ein
- Bestätigen Sie Ihre Wahl mit der Taste „REC“ (7) oder beenden Sie die Einstellung ohne Speiche-
rung mit der Taste „HOLD“.
- Die Anzeige schaltet in den normalen Messmodus zurück.
HOLD-Funktion
Im Messbetrieb ermöglicht die Taste „HOLD“ den Messwert im Display festzuhalten. Das Symbol
„HOLD“ wird im Display angezeigt. Ein erneutes Drücken schaltet in den normalen Messmodus
zurück. „HOLD“ erlischt.
Gerät ein- und ausschalten
Schalten Sie das Gerät mit der Taste „POWER“ (3) ein. Nach einer kurzen Initialisierungsphase ist das
Messgerät betriebsbereit. Zum Ausschalten betätigen Sie die Taste „POWER“ (3) erneut. Die Anzeige
„OFF“ erscheint und schaltet das Gerät mit einem Piepton ab. Schalten Sie das Messgerät nach
Messende immer aus.
Durchführung einer Messung
Der hochempfindliche Sensor zeigt im normalen Betrieb stets einen geringen
Wert an. Dieser Wert entspricht dem Erdmagnetfeld und kann über einen Null-
abgleich kompensiert werden.
Mit dem Messgerät können magnetische Gleich- und Wechselfelder gemessen werden. Der Messmo-
dus muss entsprechend umgestellt sein. Nach dem Einschalten ist der DC-Modus voreingestellt.
☞Jede Bewegung des Sensors kann zu einer Messwertschwankung führen. Bringen
Sie den Sensor vor Messbeginn bereits an das zu prüfende Objekt und schalten erst
dann das Messgerät ein.
Nullabgleich (Relativ-Messung)
Durch den hochempfindlichen Sensor wird bereits das natürliche Erd-Magnetfeld angezeigt. Um diesen
Anzeigewert nicht mit in die Messung einzubeziehen, kann die Anzeige auf Null gesetzt werden.
Gehen Sie dazu wie folgt vor:

11
- Schalten Sie das Messgerät ein.
- Halten Sie die Taste „ZERO“ (1) für ca. 2 s gedrückt, bis die Anzeige auf Null gesetzt wird. Ein Piep-
ton bestätigt diese Aktion. Der aktive Nullabgleich wird über eine kleine „0“ über der Nord-Süd-
Anzeige visualisiert.
- Die Messungen können durchgeführt werden.
- Zum Abschalten des Nullabgleichs halten Sie die Taste „ZERO“ (1) für ca. 2 s gedrückt. Ein Piepton
bestätigt diese Aktion. Die „0“-Anzeige erlischt.
Messen von DC-Magnetfeldern
DC-Magneten sind z.B. Dauermagneten mit Nord- und Südpol. Die magnetischen Feldlinien verlaufen
außerhalb des Magneten immer vom Nordpol zum Südpol. Diese Eigenschaft ermöglicht es, neben
dem Messwert für die magnetische Flussdichte auch die Polarität (Nordpol/Südpol) anzuzeigen.
Zur DC-Messung gehen Sie wie folgt vor:
- Schalten Sie das Messgerät ein. Sie befinden Sich im DC-Messbereich.
- Wählen Sie mit der Taste „UNIT“ die Messeinheit (µT/mG). Jedes Drücken schaltet die Einheit um.

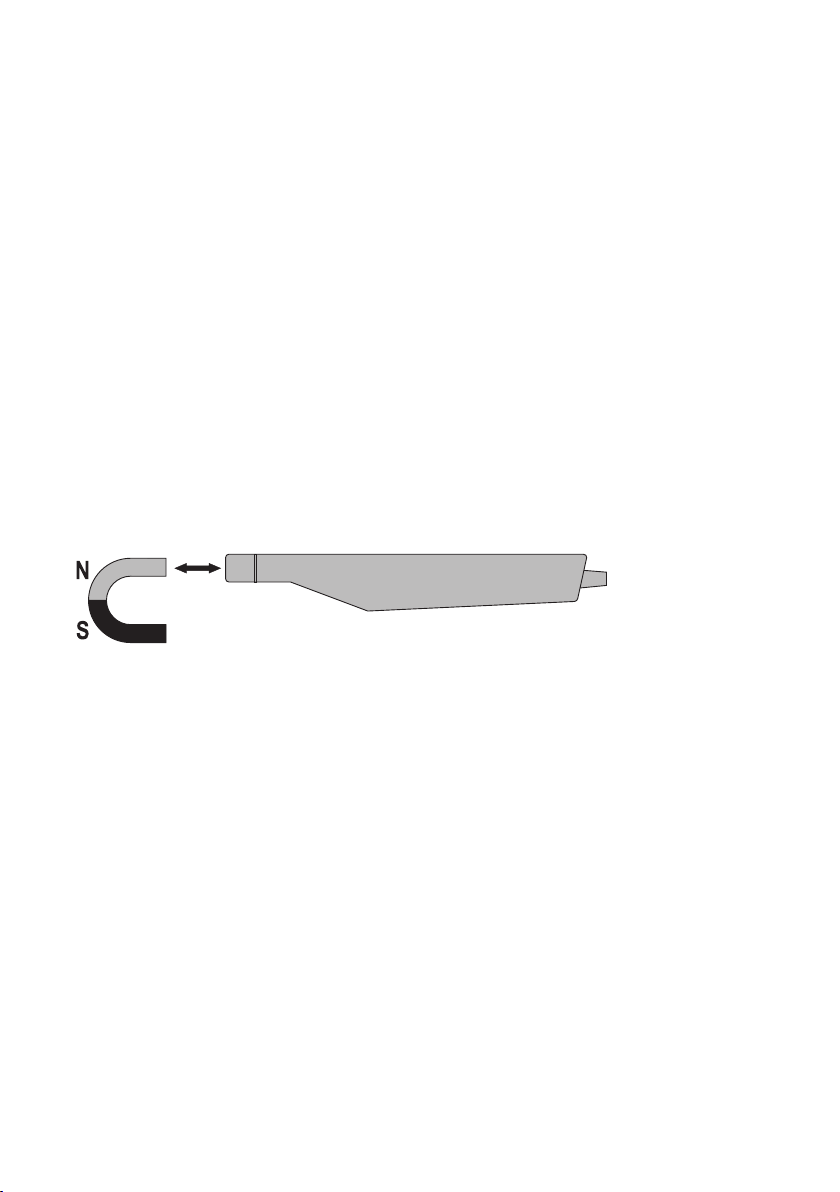

- Bringen Sie den Sensor mit dem Sensorkopf (16) wie abgebildet an das zu messende Objekt. Der
Sensorkopf muss das Objekt berühren.
- Der Messwert wird zusammen mit der Polarität (N/S) im Display angezeigt.
- Schalten Sie das Messgerät nach Messende aus.
☞Wurde der Messbereich nach unten (-) oder oben (+) überschritten, so zeigt das Dis-
play nur die unteren bzw. oberen Segmentstriche der Messwertanzeige an.
Messen von AC-Magnetfeldern
AC-Magnetfelder kommen in Wechselstromspulen wie z.B. Transformatoren etc. vor. Die magnetischen
Feldlinien wechseln ihre Richtung. Das Messgerät kann magnetische Wechselfelder von 40 Hz bis 10 kHz
messen.
Zur AC-Messung gehen Sie wie folgt vor:
- Schalten Sie das Messgerät ein. Sie befinden Sich im DC-Messbereich.
- Drücken Sie zur Umschaltung in den AC-Bereich die Taste „AC/DC“ (8). Im Display erscheint „AC“.
Jedes Drücken schaltet die Funktion um.
- Wählen Sie mit der Taste „UNIT“ die Messeinheit (µT/mG). Jedes Drücken schaltet die Einheit um.
- Bringen Sie den Sensor mit dem Sensorkopf (16) wie bei DC-Messung abgebildet an das zu messende
Objekt. Der Sensorkopf muss das Objekt berühren.
- Der Messwert wird im Display angezeigt.
- Schalten Sie das Messgerät nach Messende aus.

12
REC-Messwertspeicher
Der Messwertspeicher zeichnet die Minimum- und Maximum-Werte des Kohlendioxidgehaltes auf.
- Die REC-Funktion kann im Messbetrieb durch Drücken der Taste „REC“ (7) aktiviert werden.
- Im Display erschein das Symbol „REC“ mit einem Piepton.
- Die Aufzeichnung läuft. Die automatische Abschaltung ist deaktiviert.
- Um die Max-Werte abzurufen, drücken Sie die Taste „REC“ (7) erneut. In der Anzeige erscheint
„MAX“ und der Wert wird aus dem Speicher geladen und angezeigt. Ein erneutes Drücken zeigt den
Min-Wert mit der Anzeige „MIN“. Die MIN/MAX-Anzeige kann mit der Taste „HOLD“ (4) beendet
werden und zur „REC“ Messwertspeicherung zurückzukehren. Im Display wird nur noch „REC“
angezeigt.
- Um die REC-Funktion zu deaktivieren, halten Sie die Taste „REC“ (7) für ca. 2s gedrückt. Das Sym-
bol „REC“ erlischt.
☞Die gespeicherten Messwerte bleiben nur im REC-Messbetrieb erhalten. Wird diese
Funktion beendet bzw. das Messgerät ausgeschaltet, so wird auch der Speicher
gelöscht.
RS232-Schnittstelle
Das Messgerät besitzt zum Datenaustausch mit einem Computer eine serielle Schnittstelle (11). Diese
befindet sich an der rechten Gehäuseseite unter einem Deckel. Öffnen Sie die Klappe mit einem spitzen
Gegenstand. Die Schnittstelle ist in Form einer 3,5mm Mono-Klinkenbuchse ausgeführt und benötigt
ein spezielles Datenkabel, das optional erhältlich ist.
Das Datenkabel hat folgende Belegung:
Klinkenstecker 3,5 mm Mono 9pol. D-SUB-Buchse für PC
Mittelkontakt Pin 4
Außenkontakt Pin 2
Zwischen Pin 2 und Pin 5 ist ein Widerstand mit 2,2 KOhm
erforderlich.
Das serielle Datensignal setzt sich aus 16 Bit mit folgender Reihenfolge zusammen:
D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0

13
Jedes Datenbit hat folgende Bedeutung:
D15 Startzeichen
D14 4
D13 Datenbit beim Senden der Displayzeile: 1 = obere Zeile, 2 = untere Zeile
D11+D12 Messeinheit im Display: B3 = mG, B2 = µT
D10 Polarität; 0 = positiv; 1 = negativ
D9 Dezimalpunkt (DP) an entsprechender Stelle von rechts nach links;
0= kein DP; 1=1DP; 2=2DP; 3=3DP
D8 bis D1 Messwert
D8 = größte Digit (MSD), D1 = kleinste Digit (LSD).
Bei einer Displayanzeige von 1234 ergibt sich folgender Bitsatz „00001234“
D0 Endzeichen
RS232-Einstellungen: Baud-Rate: 9600, Parität: Nein, Anzahl Datenbits: 8, Stopbit: 1 (9600, N, 8, 1)
Wartung und Reinigung
Bis auf den Batteriewechsel und eine gelegentliche Reinigung ist das Messgerät wartungsfrei. Zur
Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches und trockenes Reini-
gungstuch ohne scheuernde, chemische und lösungsmittelhaltige Reinigungsmittel.
Batteriewechsel
Zur Erstinbetriebnahme und wenn im Display das Batteriesymbol sichtbar wird, müssen die
Batterien eingesetzt bzw. gewechselt werden.
Zum Auswechseln der Batterien gehen Sie wie folgt vor:
- Schalten Sie das Messgerät aus
- Lösen Sie die beiden rückseitigen Batteriefachschrauben und nehmen
den Batteriefachdeckel ab.
- Ersetzen Sie die verbrauchten Batterien gegen neue Alkaline Batterien
des selben Typs (AAA) und Marke.
- Achten Sie beim Einsetzen die Polaritätsangaben im Batteriefach (+/-)
- Verschließen Sie das Gehäuse wieder sorgfältig in umgekehrter Reihen-
folge.

14
Lassen Sie keine Verbrauchten Batterien im Messgerät, da selbst auslaufge-
schützte Batterien korrodieren können und dadurch Chemikalien freigesetzt
werden können, welche Ihrer Gesundheit schaden bzw. das Gerät zerstören.
Batterien und Akkus dürfen nicht kurzgeschlossen oder ins Feuer geworfen wer-
den. Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr.
Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der
Haut Verätzungen verursachen. Benutzen Sie deshalb in diesem Fall geeignete
Schutzhandschuhe.
Ersetzen Sie immer alle Batterien gleichzeitig. Mischen Sie keine neuen Batte-
rien mit verbrauchten, da diese sonst auslaufen könnten.
Betrieb mit Steckernetzteil
Optional kann das Messgerät auch mit einem passenden Netzteil betrieben werden. Die Netzteilbuchse
(9) befindet sich auf der rechten Gehäuseseite unter einer Klappe. Öffnen Sie die Klappe mit einem
spitzen Gegenstand. Der passende Stecker hat folgende Daten:
Außen-Durchmesser 5,5 mm, Innenloch 2,5 mm.
Polarität : Außen Minus (-), Innen Plus (+)
Betriebsdaten: Spannung: 9 V/DC, Strom: mind. 50 mA
☞Passende Alkaline Batterien erhalten Sie unter der Best.-Nr. 65 23 64 (Bitte 6x bestellen).
Das passende Steckernetzteil können Sie unter Best.-Nr. 12 26 99 bestellen.
Entsorgung
Elektronische Altgeräte sind Rohstoffe und gehören nicht in den Hausmüll. Ist das
Gerät am Ende seiner Lebensdauer, so entsorgen Sie das Gerät gemäß den gelten-
den gesetzlichen Vorschriften bei Ihren kommunalen Sammelstellen. Eine Entsor-
gung über den Hausmüll ist untersagt.
Entsorgung von gebrauchten Batterien/Akkus!
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller
gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll
ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet,
die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für
das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer
Gemeinde unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft
werden! Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag
zum Umweltschutz!

15
Behebung von Störungen
Mit dem Messgerät haben Sie ein Produkt erworben, welches nach dem neuesten Stand der Technik
gebaut wurde und betriebssicher ist.
Dennoch kann es zu Problemen oder Störungen kommen.
Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:
Beachten Sie unbedingt die Sicherheitshinweise!
Fehler Mögliche Ursache Abhilfe
Das Messgerät lässt sich Sind die Batterien verbraucht? Kontrollieren Sie den Batterie-
nicht einschalten. zustand.
Setzen Sie das Messgerät
durch Drücken der Reset-Taste
(10) zurück.
Es wird kein stabiler Fehlmessung? Halten Sie den Sensor ruhig.
Messwert angezeigt. Wird der Sensor zu stark bewegt?
Ist die korrekte Messfunktion Kontrollieren Sie die AC/DC-
(AC/DC) gewählt? Funktion, ob diese für Ihr
Objekt passt.
Messgerät lässt sich Undefinierter Systemzustand. Setzen Sie das Messgerät
nicht bedienen. durch Drücken der Reset-Taste
(10) zurück.
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autori-
sierten Fachmann durchzuführen.
Sollten Sie Fragen zum Umgang des Messgerätes haben, steht Ihnen unser techn.
Support unter folgender Telefonnummer zur Verfügung:
Voltcraft, Lindenweg 15, 92242 Hirschau, Tel.-Nr. 0180 / 586 582 7.

16
Technische Daten
Anzeige ......................................................LC-Display
Messwerte..................................................mG/µT
Messintervall ..............................................ca. 1 s
Messfrequenz AC ......................................40 Hz – 10 kHz
Feldrichtung ..............................................Uni-Axial
Auto-Power-Off-Zeit ..................................ca. 10 Minuten/Manuell
Schnittstelle................................................Seriell, RS232
Batterien ....................................................6x 1,5V Micro-Batterien (AAA)
Optionales Netzteil ....................................9 V/DC stabilisiert, min. 50 mA
Stromaufnahme..........................................ca. 21 mA
Betriebstemperatur ....................................0 bis +50°C
Rel. Luftfeuchtigkeit....................................< 85%rF, nicht kondensierend
Gewicht ......................................................ca. 400 g
Abmessungen (LxBxH mm) ......................173 x 68 x 42 (Messgerät)
177 x 29 x 17 (Sensor)
Leitungslänge Sensor ................................ca. 1 m
Messtoleranzen
Angabe der Genauigkeit in ± (% der Ablesung + Anzeigefehler). Die Genauigkeit gilt ein Jahr lang bei
einer Temperatur von +23°C (± 5°C), bei einer rel. Luftfeuchtigkeit von kleiner als 85 %rF, nicht kon-
densierend.
Die Genauigkeiten entsprechen bei einer Umgebungsfeldstärke von < 3 V/m und einer Frequenz
< 30 MHz.
Messeinheit mG (Milli-Gauß) µT (Micro-Tesla)
Messbereich -3000 mG bis +3000 mG -300 µT bis + 300 µT
Auflösung -199,9 mG bis +199,9 mG 0,1 mG -19,99 µT bis +19,99 µT 0,01 µT
≥ +200 mG, ≤ -200 mG 1 mG ≥ +20,0 µT, ≤ -20,0 µT 0,1 µT
Genauigkeit ±(2% + 2 mG)* ±(2% + 0,2 µT)*
* -1000 mG bis + 1000 mG * -100,0 µT bis + 100,0 µT

17
Introduction
Dear Customer,
Thank you for making the excellent decision to purchase this Voltcraft® product.
You have acquired a high-quality product with a name that stands for outstanding products in the field
of measuring, charging and power technology which excels by professional competence and perma-
nent innovation.
With Voltcraft®, you will be able to cope even with difficult tasks as either an ambitious hobbyist or as
a professional user. Voltcraft® offers reliable technology at excellent value for money.
We are certain: Your starting to use Voltcraft will also be the beginning of a long, successful relation-
ship.
We hope you will enjoy using your new Voltcraft® product!

18
Table of Contents
Introduction..........................................................................................................................................17
Intended Use ......................................................................................................................................19
Safety Instructions ..............................................................................................................................19
Delivery Content..................................................................................................................................20
Controls ..............................................................................................................................................21
Display Symbols..............................................................................................................................21
Button Functions ............................................................................................................................22
Initial Operation ..................................................................................................................................22
Inserting the Batteries..........................................................................................................................22
Connecting the Measuring Sensor ......................................................................................................22
Setting up the Meter........................................................................................................................22
Automatic Cut-out Function ................................................................................................................22
HOLD Function................................................................................................................................23
Switching the Device On and Off ....................................................................................................23
Carrying out a Measurement ..............................................................................................................23
Zeroing (relative measurement) ......................................................................................................23
Measuring DC Magnetic Fields ......................................................................................................24
Measuring AC Magnetic Fields........................................................................................................24
REC Measured Value Memory........................................................................................................25
RS232 Interface ..................................................................................................................................25
Maintenance and Cleaning..................................................................................................................26
Battery Replacement ......................................................................................................................26
Operation with a Power Pack Unit ..................................................................................................27
Disposal ..............................................................................................................................................27
Troubleshooting ..................................................................................................................................28
Technical Data ....................................................................................................................................29

19
Intended Use
The GM 100 is a highly sensitive magnetic field meter for a wide range of applications in industry,
development, electronics and mechanical engineering. The external sensor allows you to measure AC
and DC magnetic fields between -3000 to +3000 mG (milliGauß) or -300 to +300 µT (microTesla).
When measuring DC magnetic fields, the polarity of the magnetic field (North(South) is also displayed.
The high sensitivity of the sensor even allows the measurement of the earth’s magnetic field for refer-
ence purposes.
An RS-232 interface allows the further processing of the measured data with an optional data cable.
The device is operated with 6 micro-batteries (type AAA UM4). Operation with a power pack unit is
also possible. Batteries and power plug unit not included in delivery.
Measurements must not be carried out under unfavourable ambient conditions.
Adverse ambient conditions include:
- Excessive dampness or humidity,
- Dust and combustible gases, vapours or solvents
Use other than that described above will lead to damage to the product.
No part of the product must be modified or rebuilt!
The safety instructions must be observed!
Safety Instructions
Please read all of the operating instructions before using the product for the
first time; they contain important information about the correct operation.
The warranty/guarantee is rendered void in cases of damage resulting from
failure to comply with these operating instructions! We do not accept any lia-
bility for consequential damages!
We do not assume any liability for material and personal damage caused by
improper use or non-compliance with the safety instructions! In such cases the
warranty/guarantee is voided.
This device left the factory in perfect condition in terms of safety engineering.
To maintain this condition and ensure safe operation, you, as the user, must comply with the safety
instructions and warnings contained in these instructions. The following symbols must be observed:
