MULTISCHNEIDER
MULTI CUTTER
EMS 350-SL COMPACT
Art. 5706 101 X
MWV-OSW-107380-08/16
OBJ_DOKU-0000006877-001.fm Page 1 Monday, August 1, 2016 3:50 PM

2
....................... 115 … 120
....................... 121 … 125
....................... 126 … 130
....................... 131 … 136
....................... 137 … 142
....................... 143 … 147
....................... 148 … 152
....................... 10 … 14
....................... 15 … 19
....................... 20 … 25
....................... 26 … 31
....................... 32 … 37
....................... 38 … 43
....................... 44 … 49
....................... 50 … 54
....................... 55 … 59
....................... 60 … 64
....................... 65 … 69
....................... 70 … 75
....................... 76 … 80
....................... 81 … 86
....................... 87 … 92
....................... 93 … 97
....................... 98 … 103
....................... 104 … 109
....................... 110 … 114
EMS 350-SL COMPACT
5706 101 X
P1W350
P2W190
ns/min 10000 – 19500
°2 x 1,7
kg 1,45
LpA dB 72
KpA dB 3
LwA dB 83
KwA dB 3
LpCpeak dB 84
KpCpeak dB 3
OBJ_BUCH-0000000265-001.book Page 2 Monday, August 1, 2016 4:08 PM

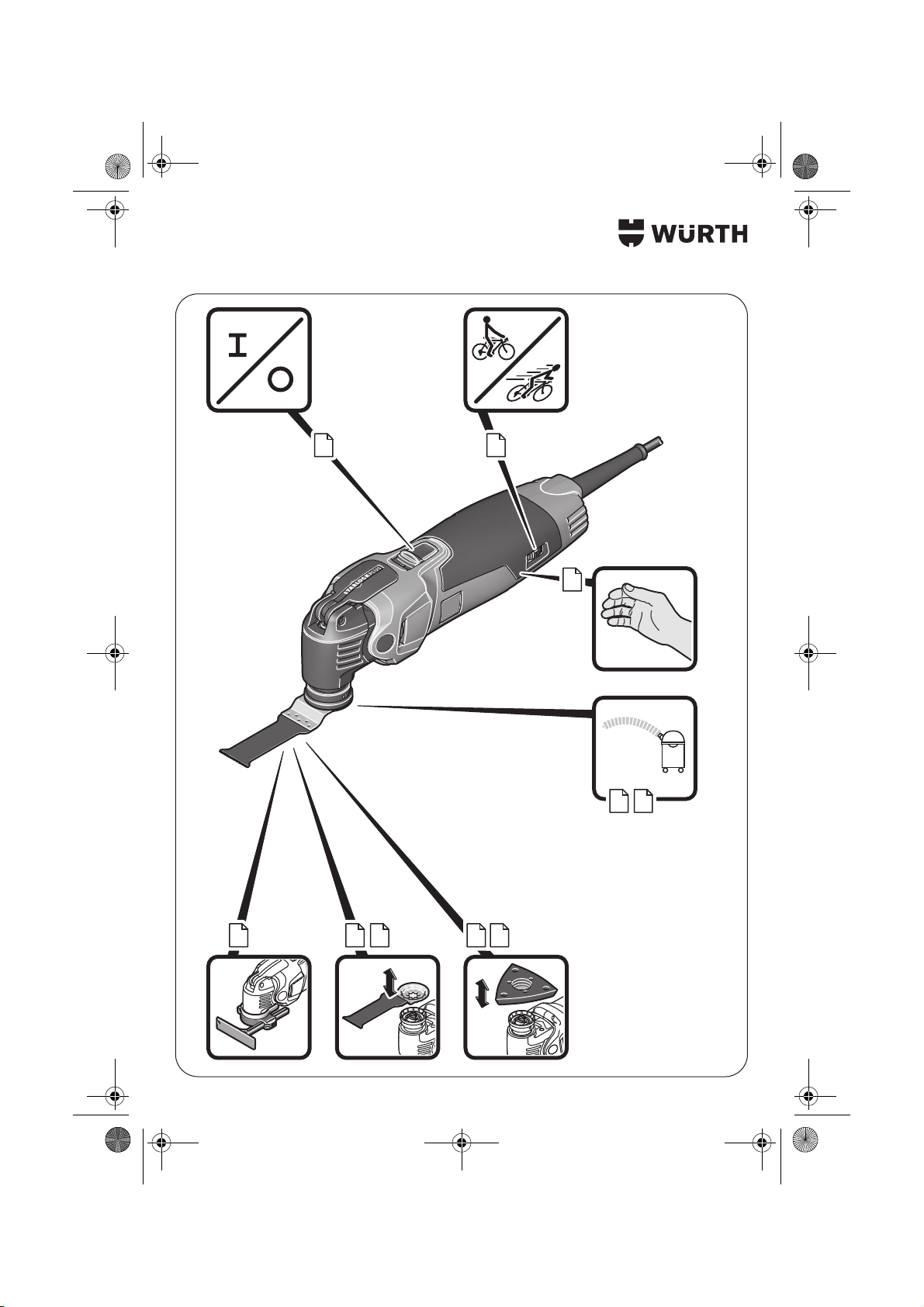

3
8 8
4 5 544
9
6 7
OBJ_BUCH-0000000265-001.book Page 3 Monday, August 1, 2016 4:08 PM

4
2.
3.
1.
1.
2.
OBJ_BUCH-0000000265-001.book Page 4 Monday, August 1, 2016 4:08 PM

5
3.
0°
30°
60°
90°
90°
60°
30°
180°
4.
2.
1.
4.
3.
180°
4.
2.
1.
OBJ_BUCH-0000000265-001.book Page 5 Monday, August 1, 2016 4:08 PM

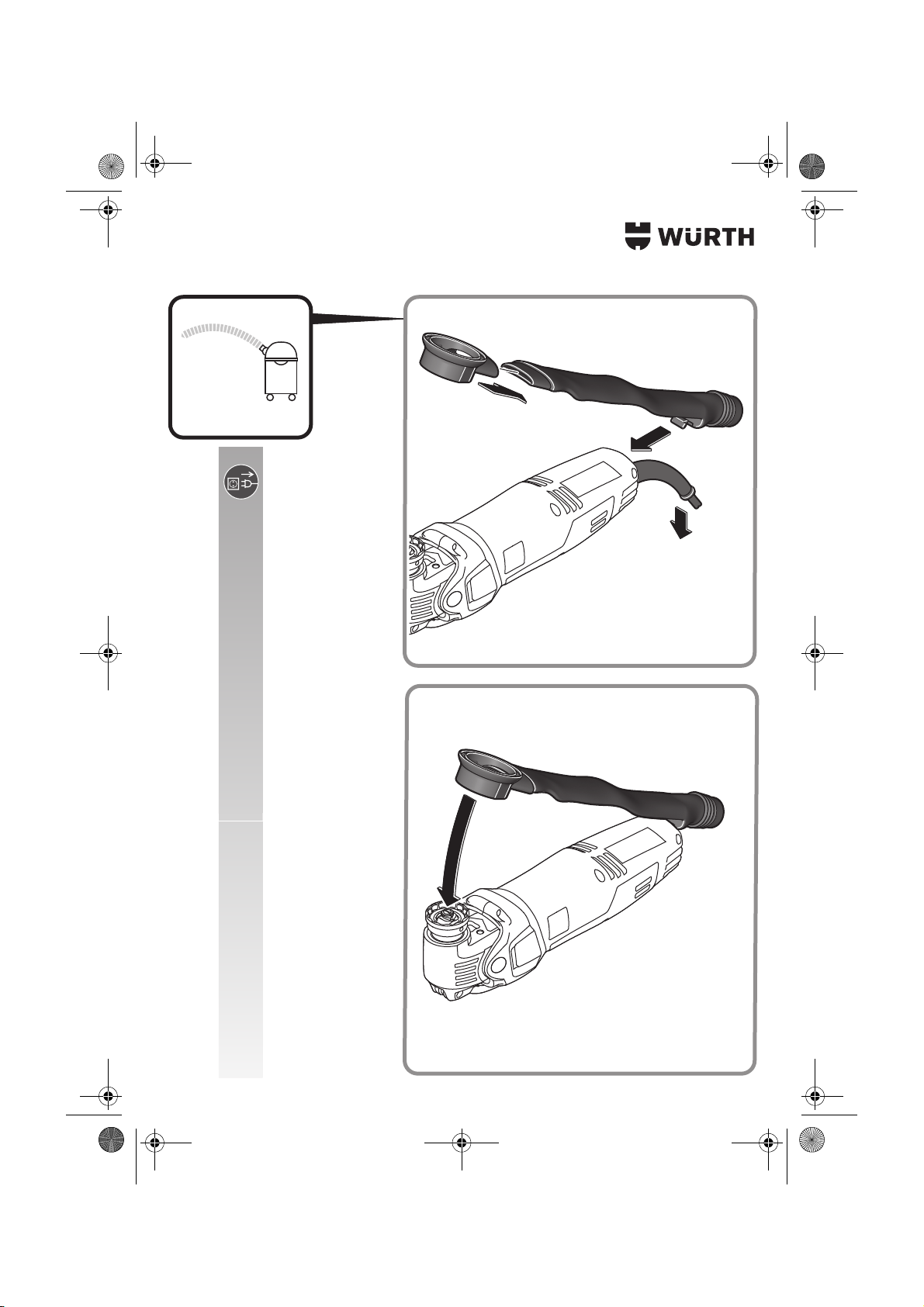

6
1. 3.
2.
4.
OBJ_BUCH-0000000265-001.book Page 6 Monday, August 1, 2016 4:08 PM

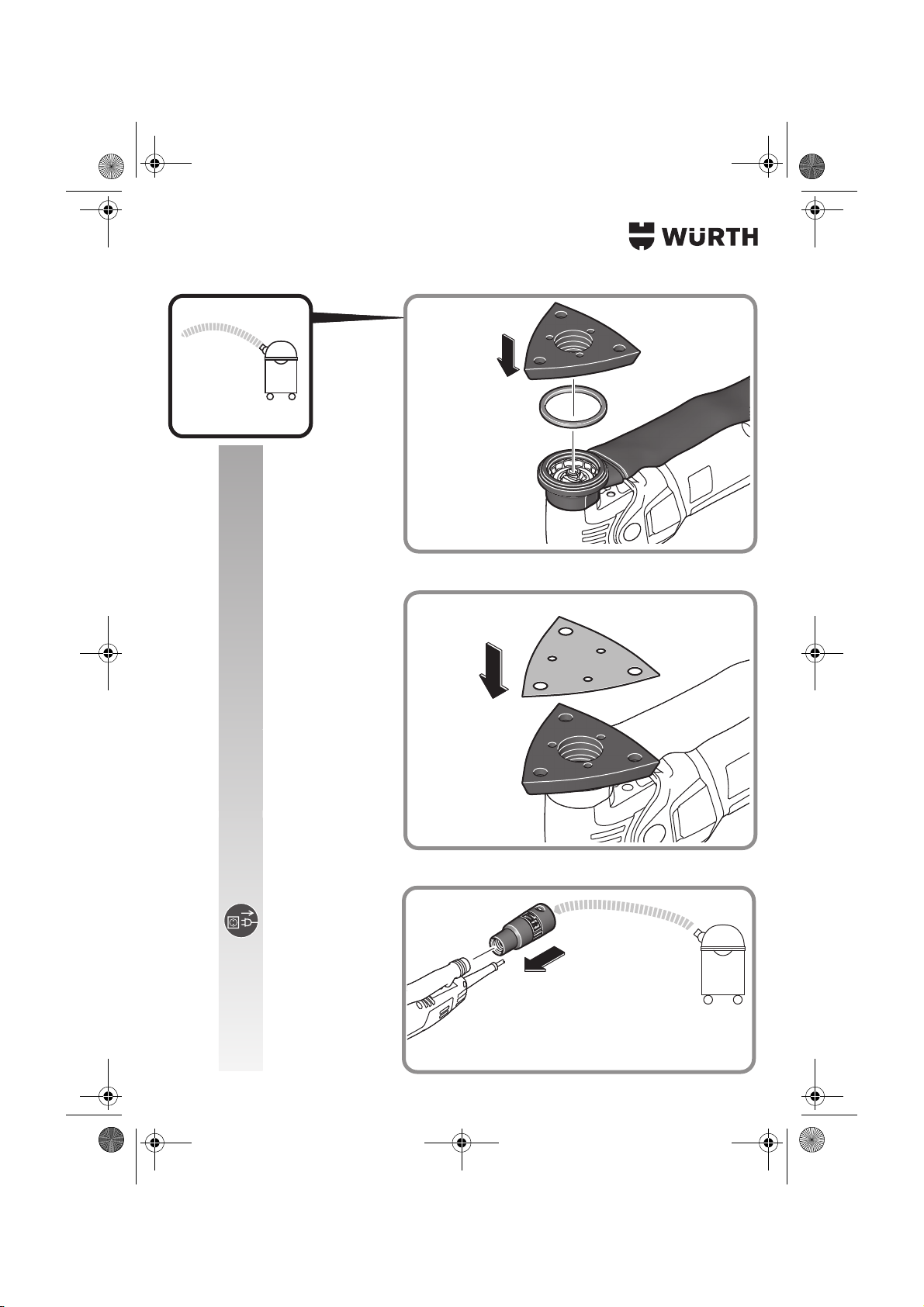

7
5.
6.
OBJ_BUCH-0000000265-001.book Page 7 Monday, August 1, 2016 4:08 PM

8
1
2
3
4
5
6
OBJ_BUCH-0000000265-001.book Page 8 Monday, August 1, 2016 4:08 PM

9
OBJ_BUCH-0000000265-001.book Page 9 Monday, August 1, 2016 4:08 PM

10
Verwendete Symbole, Abkürzungen und Begriffe
Symbol, Zeichen Erklärung
Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshin-
weise unbedingt lesen.
Das Sägeblatt nicht berühren. Gefahr durch hin- und hergehende scharfe Einsatzwerk-
zeuge.
Warnung vor scharfen Kanten der Einsatzwerkzeuge, wie z. B. Schneiden der Schneid-
messer.
Den Anweisungen im nebenstehenden Text oder Grafik folgen!
Allgemeines Verbotszeichen. Diese Handlung ist verboten!
Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht
Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
Beim Arbeiten Augenschutz benutzen.
Beim Arbeiten Gehörschutz benutzen.
Beim Arbeiten Staubschutz benutzen.
Beim Arbeiten Handschutz benutzen.
Griffbereich
Die Hinweise im nebenstehenden Text beachten!
Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen
Gemeinschaft.
Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Ver-
letzungen oder zum Tod führen kann.
Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeug-
nisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.
Erzeugnis mit doppelter oder verstärkter Isolierung
Kleine Schwingzahl
Große Schwingzahl
WARNUNG
Zeichen Einheit
international Einheit national Erklärung
P1W W Leistungsaufnahme
P2W W Leistungsabgabe
UV V Bemessungsspannung
OBJ_BUCH-0000000265-001.book Page 10 Monday, August 1, 2016 4:08 PM

11
Zu Ihrer Sicherheit
Lesen Sie alle Sicherheitshin-
weise und Anweisungen. Ver-
säumnisse bei der Einhaltung der Sicherheitshinweise
und Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkubetrie-
bene Elektrowerkzeuge (ohne Netzkabel).
Gefahrloses Arbeiten mit dem
Gerät ist nur möglich, wenn Sie
die Bedienungsanleitung und die
Sicherheitshinweise vollständig
lesen und die darin enthaltenen
Anweisungen strikt befolgen.
Sicherheitshinweise
Spezielle Sicherheitshinweise.
Halten Sie das Gerät an den isolierten
Griffflächen, wenn Sie Arbeiten ausfüh-
ren, bei denen das Einsatzwerkzeug ver-
borgene Stromleitungen oder das eigene
Netzkabel treffen kann. Der Kontakt mit einer
spannungsführenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und zu einem
elektrischen Schlag führen.
Verwenden Sie Klemmen oder eine
andere praktische Methode, um das
Werkstück auf einer stabilen Unterlage
zu sichern und abzustützen. Wenn Sie das
Werkstück nur von Hand oder gegen Ihren Körper
halten, befindet es sich in einer instabilen Lage, die
zum Verlust der Kontrolle führen kann.
Verwenden Sie kein Zubehör, das nicht
speziell vom Elektrowerkzeughersteller
entwickelt oder freigegeben wurde.
Sicherer Betrieb ist nicht alleine dadurch gegeben,
dass ein Zubehör auf Ihr Elektrowerkzeug passt.
fHz Hz Frequenz
nS/min, min-1, rpm, r/min /min Bemessungsschwingzahl
° ° Schwingwinkel
kg kg Gewicht entsprechend EPTA-Procedure 01
LpA dB dB Schalldruckpegel
LwA dB dB Schallleistungspegel
LpCpeak dB dB Spitzenschalldruckpegel
K... Unsicherheit
m/s2m/s2Schwingungsemissionswert nach EN 60745
(Vektorsumme dreier Richtungen)
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s2
Basis- und abgeleitete Einheiten aus dem Inter-
nationalen Einheitensystem SI.
Zeichen Einheit
international Einheit national Erklärung
OBJ_BUCH-0000000265-001.book Page 11 Monday, August 1, 2016 4:08 PM

12
Greifen Sie das Elektrowerkzeug so
sicher, dass Ihr Körper, insbesondere
beim Arbeiten mit in den Griffbereich
gerichteten Einsatzwerkzeugen wie
Sägeblätter oder Schneidwerkzeuge,
niemals in Berührung mit dem Einsatz-
werkzeug kommt. Berührung von scharfen
Schneiden oder Kanten kann zur Verletzung führen.
Tragen Sie persönliche Schutzausrüstung.
Verwenden Sie je nach Anwendung Voll-
gesichtsschutz, Augenschutz oder Schutz-
brille. Soweit angemessen, tragen Sie
Staubmaske, Gehörschutz, Schutzhand-
schuhe oder Spezialschürze, die kleine
Schleif- und Materialpartikel von Ihnen
fernhält. Die Augen sollen vor herumfliegenden
Fremdkörpern geschützt werden, die bei verschie-
denen Anwendungen entstehen. Staub- oder Atem-
schutzmaske müssen den bei der Anwendung
entstehenden Staub filtern. Wenn Sie lange lautem
Lärm ausgesetzt sind, können Sie einen Hörverlust
erleiden.
Richten Sie das Elektrowerkzeug nicht
gegen sich selbst, andere Personen oder
Tiere. Es besteht Verletzungsgefahr durch scharfe
oder heiße Einsatzwerkzeuge.
Es ist verboten Schilder und Zeichen auf
das Elektrowerkzeug zu schrauben oder
zu nieten. Eine beschädigte Isolierung bietet kei-
nen Schutz gegen elektrischen Schlag. Verwenden
Sie Klebeschilder.
Reinigen Sie regelmäßig die Lüftungsöff-
nungen des Elektrowerkzeugs mit nicht-
metallischen Werkzeugen. Das
Motorgebläse zieht Staub in das Gehäuse. Dies
kann bei übermäßiger Ansammlung von Metall-
staub elektrische Gefährdungen verursachen.
Prüfen Sie vor der Inbetriebnahme die
Netzanschlussleitung und den Netzstecker auf
Beschädigungen.
Empfehlung: Betreiben Sie das Elektrowerkzeug
immer über einen Fehlerstromschutzschalter (RCD)
mit Bemessungsfehlerstrom von 30 mA oder weni-
ger.
Zusätzliche Sicherheitshinweise
Das Gerät darf nicht feucht sein
und auch nicht in feuchter Umge-
bung betrieben werden.
Nur Original Würth Zubehör verwenden!
Bestimmungsgemäßer Gebrauch
Handgeführter Oszillierer zum Schleifen kleiner Flä-
chen, Ecken und Kanten, zum Sägen von dünnen Ble-
chen, Holz- und Kunststoffteilen, zum Schaben,
Polieren, Raspeln, Schneiden und Trennen mit den von
Würth zugelassenen Einsatzwerkzeugen und Zubehör
ohne Wasserzufuhr in wettergeschützter Umgebung.
Für Schäden bei nicht bestimmungsgemäßem
Gebrauch haftet der Benutzer.
Fragen zum Elektrowerkzeug und seiner Anwendung
beantwortet Ihnen in Deutschland die Produkt- und
Anwendungsberatung unter
Tel.: [phone] (14 Cent/min).
Bedienungshinweise
Verwenden Sie kein Zubehör, das von
Würth nicht speziell für dieses Elek-
trowerkzeug vorgesehen und empfohlen
wurde. Verwendung des nicht original Würth
Zubehörs führt zur Überhitzung des Elektrowerk-
zeugs und dessen Zerstörung.

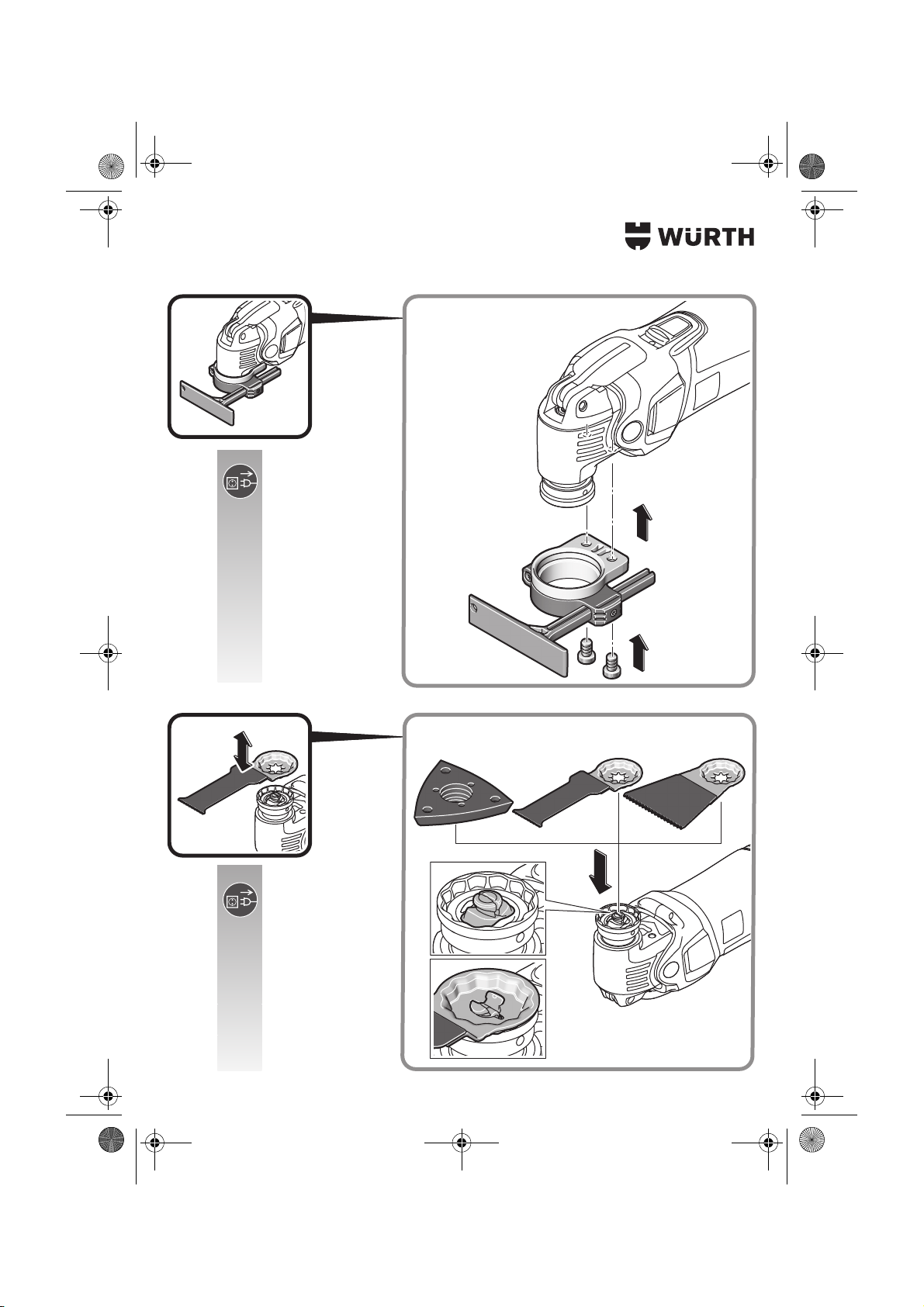

Werkzeugwechsel (siehe
Seiten 4/5).
Schalten Sie das Elektrowerkzeug nicht
mit geöffnetem Spannhebel ein. Andern-
falls besteht Quetschgefahr für Hand und Finger.
Greifen Sie nicht in den Bereich der
Spannbacken. Andernfalls besteht Quetsch-
gefahr für die Finger.
Weitere Bedienungshinweise.
Betätigen Sie den Spannhebel nicht bei
laufender Maschine. Andernfalls besteht Ver-
letzungsgefahr.
Betreiben Sie das Elektrowerkzeug
nicht mit geöffneten Spannbacken ohne
Einsatzwerkzeug! Dies könnte Schäden am Elek-
trowerkzeug verursachen.
Wenn die Spannbacken vor dem Einset-
zen des Einsatzwerkzeugs geöffnet
sind, schwenken Sie den Spannhebel vor
und wieder zurück. Die Spannbacken sind jetzt
geschlossen. Das Einsatzwerkzeug kann eingesetzt
werden.
OBJ_BUCH-0000000265-001.book Page 12 Monday, August 1, 2016 4:08 PM

13
Führen Sie das Elektrowerkzeug nur eingeschaltet
gegen das Werkstück.
Das Einsatzwerkzeug ist in 30°-Schritten versetzbar
und kann in der günstigsten Arbeitsposition befestigt
werden.
Hinweise zum Schleifen.
Drücken Sie das Elektrowerkzeug mit dem Schleifblatt
kurz und kräftig auf eine ebene Fläche und schalten Sie
das Elektrowerkzeug kurz ein. Dies sorgt für eine gute
Haftung und beugt vorzeitigem Verschleiß vor.
Das Schleifblatt lässt sich wieder abziehen und um
120° verdreht aufsetzen, wenn nur eine Spitze des
Schleifblatts abgenutzt ist.
Arbeiten Sie mit der ganzen Fläche der Schleifplatte,
nicht nur mit der Spitze.
Beim Schleifen mit kleinen Dreieck-Schleifplatten wäh-
len Sie eine hohe Schwingfrequenz (Elektronik
Stufe 4 –6), bei Verwendung des runden Schleiftellers
und der großen Dreieck-Schleifplatte wählen Sie eine
mittlere Schwingfrequenz (Elektronik max. Stufe 4).
Schleifen Sie mit stetiger Bewegung und leichtem
Druck. Zu festes Andrücken erhöht nicht den Abtrag,
das Schleifblatt verschleißt nur schneller.
Hinweise zum Profilschleifen.
Wählen Sie eine mittlere Schwingfrequenz.
Hinweise zum Sägen.
Wählen Sie eine hohe Schwingfrequenz. Runde Säge-
blätter können gelöst und versetzt eingespannt wer-
den, um sie gleichmäßig abzunutzen.
Hinweise zum Schaben.
Wählen Sie eine mittlere bis hohe Schwingfrequenz.
Staubabsaugung
Stäube von Materialien wie bleihaltigem Anstrich, eini-
gen Holzarten, Mineralien und Metall können gesund-
heitsschädlich sein. Berühren oder Einatmen der
Stäube können allergische Reaktionen und/oder Atem-
wegserkrankungen des Benutzers oder in der Nähe
befindlicher Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gel-
ten als krebserzeugend, besonders in Verbindung mit
Zusatzstoffen zur Holzbehandlung (Chromat, Holz-
schutzmittel). Asbesthaltiges Material darf nur von
Fachleuten bearbeitet werden.
• Benutzen Sie möglichst eine Staubabsaugung.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filter-
klasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die
zu bearbeitenden Materialien.
Wartung und Reinigung
Bei extremen Einsatzbedingungen kann sich
bei der Bearbeitung von Metallen leitfähiger
Staub im Innern des Elektrowerkzeugs absetzen. Die
Schutzisolierung des Elektrowerkzeugs kann beein-
trächtigt werden. Blasen Sie häufig den Innenraum des
Elektrowerkzeugs durch die Lüftungsschlitze mit trocke-
ner und ölfreier Druckluft aus und schalten Sie einen
Fehlerstrom-Schutzschalter (FI) vor.
Wenn die Anschlussleitung des Elektrowerkzeugs
beschädigt ist, muss sie durch eine speziell vorgerich-
tete Anschlussleitung ersetzt werden, die über den
Würth Kundendienst erhältlich ist.
Folgende Teile können Sie bei Bedarf selbst
austauschen:
Einsatzwerkzeuge
Sollte das Elektrowerkzeug trotz sorgfältiger Herstel-
lungs- und Prüfverfahren einmal ausfallen, ist die Repa-
ratur von einem Würth masterSERVICE ausführen zu
lassen. In Deutschland erreichen Sie den Würth master-
SERVICE kostenlos unter Tel. 0800-WMASTER
(0800-9 62 78 37), in Österreich unter Tel.
0800-20 30 13.
Geben Sie bei allen Rückfragen und Ersatzteilbestel-
lungen bitte unbedingt die Artikelnummer laut Typen-
schild des Elektrowerkzeuges an.
Die aktuelle Ersatzteilliste dieses Elektrowerkzeuges
kann im Internet unter
„http://www.wuerth.com/partsmanager“
aufgerufen oder von der nächstgelegenen Würth Nie-
derlassung angefordert werden.
Gewährleistung
Für dieses Würth Elektrowerkzeug bieten wir eine
Gewährleistung gemäß den gesetzlichen/länderspezi-
fischen Bestimmungen ab Kaufdatum (Nachweis durch
Rechnung oder Lieferschein). Entstandene Schäden
werden durch Ersatzlieferung oder Reparatur beseitigt.
Schäden, die auf natürliche Abnutzung, Überlastung
oder unsachgemäße Behandlung zurückzuführen sind,
werden von der Gewährleistung ausgeschlossen.
OBJ_BUCH-0000000265-001.book Page 13 Monday, August 1, 2016 4:08 PM

14
Beanstandungen können nur anerkannt werden, wenn
Sie das Elektrowerkzeug unzerlegt einer Würth Nie-
derlassung, Ihrem Würth Außendienstmitarbeiter oder
einer Würth autorisierten Kundendienststelle für Elek-
trowerkzeuge und Druckluftwerkzeuge übergeben.
Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen sollen
einer umweltgerechten Wiederverwertung zugeführt
werden.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der Europäischen Richtlinie
2012/19/EU über Elektro- und Elektro-
nik-Altgeräte und ihrer Umsetzung in
nationales Recht müssen nicht mehr
gebrauchsfähige Elektrowerkzeuge
getrennt gesammelt und einer umweltgerechten Wie-
derverwertung zugeführt werden.
Geräusch-/Vibrationsinformation
Der in diesen Anweisungen angegebene Schwin-
gungspegel ist entsprechend einem in EN 60745
genormten Messverfahren gemessen worden und
kann für den Vergleich von Elektrowerkzeugen mitein-
ander verwendet werden. Er eignet sich auch für eine
vorläufige Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die
hauptsächlichen Anwendungen des Elektrowerkzeugs.
Wenn allerdings das Elektrowerkzeug für andere
Anwendungen, mit abweichenden Einsatzwerkzeugen
oder ungenügender Wartung eingesetzt wird, kann
der Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeit-
raum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelas-
tung sollten auch die Zeiten berücksichtigt werden, in
denen das Gerät abgeschaltet ist oder zwar läuft, aber
nicht tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeit-
raum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum
Schutz des Bedieners vor der Wirkung von Schwin-
gungen fest wie zum Beispiel: Wartung von Elek-
trowerkzeug und Einsatzwerkzeugen, Warmhalten der
Hände, Organisation der Arbeitsabläufe.
Emissionswerte für Vibration
EG-Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass dieses
Produkt mit den folgenden Normen oder normativen
Dokumenten übereinstimmt:
EN 60745-1:2009 + Cor.:2009 + A11:2010
EN 60745-2-4:2009 + A11:2011
EN 60745-2-11:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + Cor.:1997 + A1:2001 +
A2:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581 : 2012, gemäß den Bestimmungen der
Richtlinien 2011/65/EU, 2006/42/EG,
2014/30/EU.
Technische Unterlagen bei:
Adolf Würth GmbH & Co. KG, Abt. PPT
Reinhold-Würth-Straße 12 – 17,
74653 Künzelsau, GERMANY
Künzelsau: 01.08.2016
Änderungen vorbehalten.
Vibration
Einstufung der Würth Einsatz-
werkzeuge nach Vibrations-
klasse
Bewertete
Beschleunigung*
VC0 < 2,5 m/s2
VC1 < 5 m/s2
VC2 < 7 m/s2
VC3 < 10 m/s2
VC4 < 15 m/s2
VC5 > 15 m/s2
Ka 1,5 m/s2
* Diese Werte basieren auf einem Arbeitszyklus bestehend
aus Leerlauf- und Volllastbetrieb mit gleicher Dauer.
Die dem Einsatzwerkzeug zugeordnete Vibrationsklasse
entnehmen Sie dem beiliegenden Blatt .
Frank Wolpert
Prokurist – Leiter Pro-
duktmanagement
Dr.-Ing. Siegfried Beichter
Prokurist – Leiter Qualität
OBJ_BUCH-0000000265-001.book Page 14 Monday, August 1, 2016 4:08 PM

15
Symbols, abbreviations and terms used
Symbol, character Explanation
Make sure to read the enclosed documents such as the Instruction Manual and the
General Safety Instructions.
Do not touch the saw blade. Danger of sharp application tools moving back and forth.
Warning against sharp edges of application tools, such as the cutting edges of the
cutter blades.
Observe the instructions in the text or graphic opposite!
General prohibition sign. This action is prohibited.
Before commencing this work step, pull the mains plug out of the socket. Otherwise there
will be danger of injury if the power tool should start unintentionally.
Use eye protection during operation.
Use ear protection during operation.
Use a dust mask during operation.
Use protective gloves during operation.
Gripping surface
Observe the information in the adjacent text!
Confirms the conformity of the power tool with the directives of the European
Community.
This sign indicates a possible dangerous situation that could cause severe or fatal injury.
Worn out power tools and other electrotechnical and electrical products should be
sorted separately for environmental-friendly recycling.
Product with double or reinforced insulation
Low oscillation rate
High oscillation rate
WARNING
OBJ_BUCH-0000000265-001.book Page 15 Monday, August 1, 2016 4:08 PM

16
For Your Safety
Read all safety warnings and
all instructions. Failure to follow
the warnings and instructions may result in electric
shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-oper-
ated (cordless) power tool.
Working safely with this product
is possible only when the operat-
ing and safety information are
read completely and the instruc-
tions contained therein are strictly
followed.
Safety Notes
Special safety instructions.
Hold power tool by the insulated grip-
ping surfaces, when performing an oper-
ation where the cutting accessory may
contact hidden wiring or its own cord. Cut-
ting accessory contacting a “live” wire may make
exposed metal parts of the power tool “live” and
could give the operator an electric shock.
Use clamps or another practical way to
secure and support the workpiece to a
stable platform. Holding the work by hand or
against your body leaves it unstable and may lead
to loss of control.
Do not use accessories which are not spe-
cifically designed and recommended by
the power tool manufacturer. Safe opera-
tion is not ensured merely because an accessory fits
your power tool.
Character Unit of measure-
ment, international Unit of measure- ment, national Explanation
P1WWPowerinput
P2WWOutput
UV V Rated voltage
fHz Hz Frequency
nS/min, min-1, rpm, r/min /min Rated oscillation rate
° ° Oscillation angle
kg kg Weight according to EPTA-Procedure 01
LpA dB dB Sound pressure level
LwA dB dB Sound power level
LpCpeak dB dB Peak sound pressure level
K... Uncertainty
m/s2m/s2Vibrational emission value according to
EN 60745 (vector sum of three directions)
m, s, kg, A, mm, V, W, Hz,
N, °C, dB, min, m/s2m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2Basic and derived units of measurement from
the international system of units SI.
OBJ_BUCH-0000000265-001.book Page 16 Monday, August 1, 2016 4:08 PM

17
Grasp the power tool in such a safe man-
ner that your body never comes into con-
tact with the application tool, especially
while working with application tools
such as saw blades or other blades
pointed toward the grasping range.
Touching sharp tips or cutting edges can lead to
injuries.
Wear personal protective equipment.
Depending on application, use face
shield, safety goggles or safety glasses.
Where appropriate, wear dust mask,
hearing protectors, gloves and work-
shop apron capable of stopping small
abrasive or workpiece fragments. The eye
protection must be capable of stopping flying
debris generated by various operations. The dust
mask or respirator must be capable of filtrating par-
ticles generated by your operation. Prolonged
exposure to high intensity noise may cause hearing
loss.
Do not direct the power tool against your-
self, other persons or animals. Danger of
injury from sharp or hot application tools.
Do not rivet or screw any name-plates or
signs onto the power tool. If the insulation is
damaged, protection against an electric shock will
be ineffective. Adhesive labels are recommended.
Clean the ventilation openings on the
power tool at regular intervals using non-
metal tools. The blower of the motor draws dust
into the housing. An excessive accumulation of
metallic dust can cause an electrical hazard.
Before putting into operation, check the mains con-
nection and the mains plug for damage.
Recommendation: The tool should always be sup-
plied with power via a residual current device
(RCD) with a rated current of 30 mA or less.
Additional safety warnings
The machine must not be damp
and must also not be operated in
damp suroundings.
Use only original Würth accessories.
Intended Use
Hand-guided oscillator for sanding small surfaces, cor-
ners and edges, for sawing thin parts of steel sheet,
wood and plastic, for scraping, polishing, rasping, cut-
ting and separating without water in weather-protected
environments, using the application tools and accesso-
ries recommended by Würth.
For damage caused by usage other than intended, the
user is responsible.
Operating Instructions
Do not use accessories not specifically
intended and recommended for this
power tool by Würth. The use of non-original
Würth accessories can lead to overheating of the
power tool and destroy it.
Changing the tool (see pages 4/5).
Do not switch the power tool on while
the clamping lever is open. Otherwise there
is danger of crushes or contusions to the hand and
fingers.
Do not reach into the area of the clamp-
ing jaws. Otherwise there is danger of crushes
or contusions to the fingers.
Additional operating instructions.
Do not actuate the clamping lever while
the power tool is running. Otherwise there
is danger of injury.
Do not operate the power tool with with
open clamping jaws and without an
application tool! This could damage the power
tool.
When the clamping jaws are open
before the application tool is inserted,
pivot the clamping lever toward the front
and then back again. The clamping jaws are
closed now. The application tool can be inserted.
Guide the power tool toward the work piece only
when switched on.
The application tool can be offset in 30° steps and fas-
tened in the most favourable working position.
OBJ_BUCH-0000000265-001.book Page 17 Monday, August 1, 2016 4:08 PM

18
Notes on sanding.
Press the power tool with the sanding sheet briefly and
firmly against a flat surface and briefly switch the
power tool on. This provides for good adhesion and
prevents premature wear.
When only one tip or corner of the sanding sheet is
worn, it can be removed again and reattached turned
by 120°.
Work with the entire surface of the sanding plate, not
only with the tip.
When sanding with small triangle sanding plates,
select a high oscillating frequency (electronics
level 4 – 6); when sanding with the round sanding
plate and the large triangle sanding plate, select a
moderate oscillating frequency (max. electronics
level 4).
Sand with continuous motion applying moderate pres-
sure. Applying excessive pressure does not increase
the rate of removal, it only wears off the sanding sheet
faster.
Notes on profile sanding.
Select a medium oscillating frequency.
Notes on sawing.
Select a high oscillating frequency. Round saw blades
can be released and clamped offset again, to allow for
uniform wearing off.
Notes on scraping.
Select a moderate to high oscillating frequency.
Dust Extraction
Dusts from materials such as lead-containing coatings,
some wood types, minerals and metal can be harmful
to one’s health. Touching or breathing-in the dusts can
cause allergic reactions and/or lead to respiratory
infections of the user or bystanders.
Certain dusts, such as oak or beech dust, are consid-
ered as carcinogenic, especially in connection with
wood-treatment additives (chromate, wood preserva-
tive). Materials containing asbestos may only be
worked on by specialists.
• Where possible, use a dust extraction system suita-
ble for the material.
• Provide for good ventilation of the working place.
• It is recommended to wear a P2 filter-class respira-
tor.
Observe the relevant regulations in your country for the
materials being worked on.
Maintenance and Cleaning
When working metal under extreme operat-
ing conditions, it is possible for conductive
dust to settle in the interior of the power tool. The total
insulation of the power tool can be impaired. Blow out
the interior of the power tool via the ventilation slots fre-
quently with dry and oil-free compressed air, and con-
nect a residual current device (RCD) on the line side.
When the power tools‘s power cable is damaged, it
must be replaced by a qualified person using a spe-
cially prepaired power cable, available from your
Würth customer service agent.
If required, you can change the following
parts yourself:
Application tools
If the machine should fail despite the care taken in man-
ufacturing and testing procedures, repair should be
carried out by a Würth master-Service.
In all correspondence and spare parts orders, please
always include the article number given on the type
plate of the machine.
The current spare parts list for this power tool can be
viewed in the Internet under
“http://www.wuerth.com/partsmanager”
or be requested from your next Würth branch office.
Guarantee
For this Würth power tool, we provide a guarantee in
accordance with the legal/country-specific regulations
from the date of purchase (verified by invoice or deliv-
ery document). Damage that has occurred will be cor-
rected by replacement or repair.
Damage caused by normal wear, overloading or
improper handling is excluded from the guarantee.
Claims can only be accepted if the power tool is sent
undisassembled to a Würth branch office, your Würth
sales representative or a customer service agent for
Würth compressed-air and power tools.
Disposal
The machine, accessories and packaging should be
sorted for environmental-friendly recycling.
Do not dispose of power tools into household waste!
OBJ_BUCH-0000000265-001.book Page 18 Monday, August 1, 2016 4:08 PM

19
Only for EC countries:
According to the European Guideline
2012/19/EU for Waste Electrical and
Electronic Equipment and its implemen-
tation into national right, power tools
that are no longer usable must be col-
lected separately and disposed of in an environmen-
tally correct manner.
Noise/Vibration Information
The vibration emission level given in this information
sheet has been measured in accordance with a stand-
ardised test given in EN 60745 and may be used to
compare one tool with another. It may be used for a
preliminary assessment of exposure.
The declared vibration emission level represents the
main applications of the tool. However, if the tool is
used for different applications, with different accesso-
ries or poorly maintained, the vibration emission may
differ. This may significantly increase the exposure
level over the total working period.
An estimation of the level of exposure to vibration
should also take into account the times when the tool is
switched off or when it is running but not actually doing
the job. This may significantly reduce the exposure
level over the total working period.
Identify additional safety measures to protect the oper-
ator from the effects of vibration such as: maintain the
tool and the accessories, keep the hands warm, organ-
isation of work patterns.
Emission values for vibration
EC-Declaration of Conformity
We declare under our sole responsibility that this prod-
uct is in conformity with the following standards or
standarisation documents:
EN 60745-1:2009 + Cor.:2009 + A11:2010
EN 60745-2-4:2009 + A11:2011
EN 60745-2-11:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + Cor.:1997 + A1:2001 +
A2:2008
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581 : 2012 in accordance with the Directives
2011/65/EU, 2006/42/EC, 2014/30/EU.
Technical file at:
Adolf Würth GmbH & Co. KG, Abt. PPT
Reinhold-Würth-Straße 12 – 17,
74653 Künzelsau, GERMANY
Künzelsau: 01.08.2016
Subject to change without notice.
Vibration
Classification of Würth application
tools according to vibration class Weighted acceleration*
VC0 < 2.5 m/s2
VC1 < 5 m/s2
VC2 < 7 m/s2
VC3 < 10 m/s2
VC4 < 15 m/s2
VC5 > 15 m/s2
Ka 1.5 m/s2
* These values are based on a work cycle consisting of no-
load and full-load operation of the same duration.
For information on the vibration class assigned to the appli-
cation tool, please see the enclosed data sheet .
Frank Wolpert
Head of Product
Management
Authorized Signatory
Dr.-Ing. Siegfried Beichter
Head of Quality,
Authorized Signatory
OBJ_BUCH-0000000265-001.book Page 19 Monday, August 1, 2016 4:08 PM

20

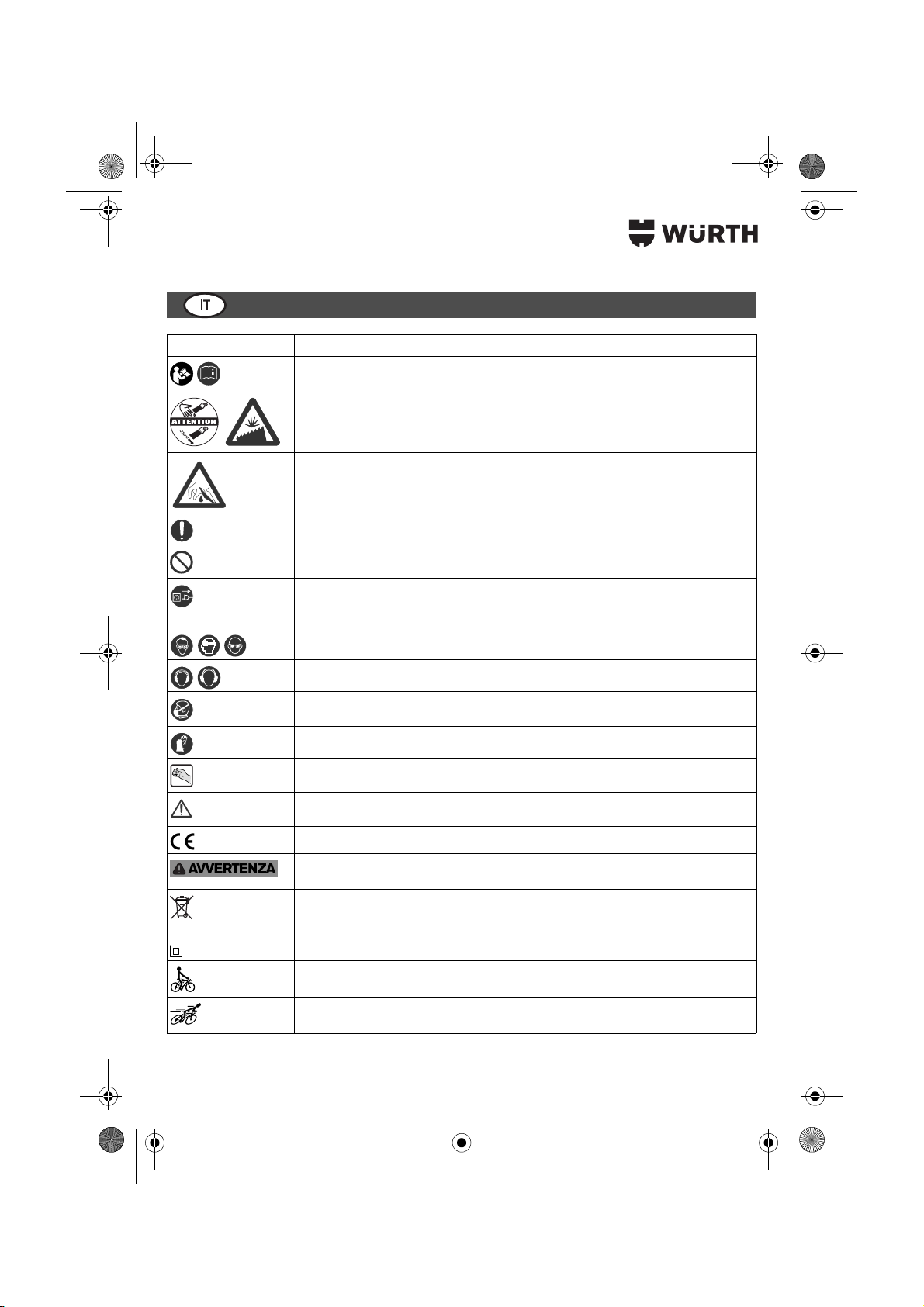

Simboli, abbreviazioni e termini utilizzati
Simbolo Descrizione
La documentazione allegata, come le istruzioni per l’uso e le indicazioni generali di
sicurezza devono essere lette assolutamente.
Non toccare la lama di taglio. Pericolo a causa di accessori affilati in movimento.
Attenzione per spigoli affilati degli accessori come ad es. i bordi delle lame da taglio.
Osservare le istruzioni nel testo o nel grafico riportato a lato!
Simbolo generale di divieto. Questa operazione è vietata.
Prima di questa fase operativa, estrarre la spina di rete dalla presa elettrica. In caso
contrario esiste il rischio di incidenti causati da avviamento involontario dell’elettrouten-
sile.
Durante la fase operativa utilizzare la protezione per gli occhi.
Durante la fase operativa utilizzare la protezione acustica.
Durante la fase operativa utilizzare la protezione polvere.
Durante la fase operativa utilizzare la protezione per le mani.
Settore di presa
Attenersi alle indicazioni contenute nel testo accanto!
Conferma la conformità dell’elettroutensile con le direttive della Comunità europea.
Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione perico-
losa che può comportare il pericolo di incidenti gravi oppure anche mortali.
Una volta che un elettroutensile o un qualunque altro prodotto elettrotecnico sarà diven-
tato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito
secondo criteri ecologici.
Prodotto con isolamento doppio oppure rinforzato
Numero di oscillazioni ridotto
Numero di oscillazioni elevato
OBJ_BUCH-0000000265-001.book Page 20 Monday, August 1, 2016 4:08 PM
