Waeco PerfectView M7LS User manual

PerfectView M7LS
DE 11 LCD-Monitor
Montage- und Bedienungsanleitung
EN 25 LCD Monitor
Installation and Operating Manual
FR 39 Ecran LCD
Instructions de montage et de
service
ES 54 Pantalla LCD
Instrucciones de montaje y d’uso
IT 69 Monitor LCD
Istruzioni di montaggio e d’uso
NL 83 LCD-monitor
Montagehandleiding en
gebruiksaanwijzing
DA 97 LCD-monitor
Monterings- og betjeningsvejledning
SV 111 LCD-monitor
Monterings- och bruksanvisning
NO 124 LCD-monitor
Monterings- og bruksanvisning
FI 138 LCD-monitori
Asennus- ja käyttöohje
C1/C2 MENU POWER
+
_M7LS.book Seite 1 Freitag, 14. Oktober 2011 5:32 17

D
Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem
Hause Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und
unverbindlich unter der Internetadresse: www.dometic-waeco.de
GB
We will be happy to provide you with further information about Dometic WAECO
products. Please order our free catalogue with no obligation to buy on our
homepage: www.dometic-waeco.com
F
Demandez d’autres informations relatives à la large gamme de produits de la
maison Dometic WAECO. Commandez tout simplement notre catalogue gratuite-
ment et sans engagement à l’adresse internet suivante : www.dometic-waeco.com
E
Solicite más información sobre la amplia gama de productos de la empresa
Dometic WAECO. Solicite simplemente nuestros catálogos de forma gratuita y
sin compromiso en la dirección de Internet: www.dometic-waeco.com
I
Per ottenere maggiori informazioni sull’ampia gamma di prodotti Dometic WAECO
è possibile ordinare una copia gratuita e non vincolante del nostro Catalogo all’in-
dirizzo Internet: www.dometic-waeco.com
NL
Maak kennis met het omvangrijke productscala van de firma Dometic WAECO.
Bestel onze catalogus gratis en vrijblijvend onder het internetadres:
www.dometic-waeco.com
DK
Bestil yderligere information om det omfattende produktudvalg fra Dometic
WAECO. Bestil vores katalog gratis og uforpligtende på internetadressen:
www.dometic-waeco.com
S
Inhämta mer information om den omfattande produktpaletten från Dometic
WAECO: Beställ våra kataloger gratis och utan förpliktelser under vår Internet-
adress: www.dometic-waeco.com
N
Be om mer informasjon om det rikholdige produktutvalget fra Dometic WAECO.
Bestill vår katalog gratis uforbindtlig på Internettadressen:
www.dometic-waeco.com
FIN
Pyytäkää lisää tietoja Dometic WAECOn kattavista tuotevalikoimista. Tilatkaa
tuotekuvastomme maksutta ja sitoumuksetta internet-osoitteesta:
www.dometic-waeco.com
_M7LS.book Seite 2 Freitag, 14. Oktober 2011 5:32 17

PerfectView M7LS
3
1
4
8
12 13 14
911
56 7
23
10
1
_M7LS.book Seite 3 Freitag, 14. Oktober 2011 5:32 17

PerfectView M7LS
4
2 3
4 5
_M7LS.book Seite 4 Freitag, 14. Oktober 2011 5:32 17

PerfectView M7LS
5
B
A
D
C
6
A10 mm
15 mm
B
C
D
7
A10 mm
B20 mm
C
D
8
_M7LS.book Seite 5 Freitag, 14. Oktober 2011 5:32 17

PerfectView M7LS
6
AB
9
0 a
_M7LS.book Seite 6 Freitag, 14. Oktober 2011 5:32 17

PerfectView M7LS
7
b
_M7LS.book Seite 7 Freitag, 14. Oktober 2011 5:32 17

PerfectView M7LS
8
C1/C2 MENU POWER
+
1
3
2
c
C1/C2 MENU POWER
+
12346
5
d
_M7LS.book Seite 8 Freitag, 14. Oktober 2011 5:32 17

PerfectView M7LS
9
1
3
2
4
e
_M7LS.book Seite 9 Freitag, 14. Oktober 2011 5:32 17

PerfectView M7LS
10
1 32
7
6
11
12
13
10
9
5
8
4
C1 C2
f
_M7LS.book Seite 10 Freitag, 14. Oktober 2011 5:32 17

PerfectView M7LS Hinweise zur Benutzung der Anleitung
DE 11
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewah-
ren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Gerätes an den Nutzer
weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2 Sicherheits- und Einbauhinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6 Allgemeine Hinweise zum elektrischen Anschluss. . . . . . . . . . . . . . . . . . . . . 16
7 Monitor montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
8 LCD-Monitor benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
9 LCD-Monitor pflegen und reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
10 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
11 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
12 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
1 Hinweise zur Benutzung der Anleitung
!VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.
AACHTUNG!
Nichtbeachtung kann zu Materialschäden führen und die Funktion des
Produktes beeinträchtigen.
IHINWEIS
Ergänzende Informationen zur Bedienung des Produktes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen
Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbildung hin, in
diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
_M7LS.book Seite 11 Freitag, 14. Oktober 2011 5:32 17

Sicherheits- und Einbauhinweise PerfectView M7LS
DE
12
2 Sicherheits- und Einbauhinweise
Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk
vorgeschriebenen Sicherheitshinweise und Auflagen!
Der Hersteller übernimmt keine Haftung für Schäden aufgrund folgender Punkte:
zMontage- oder Anschlussfehler
zBeschädigungen am Produkt durch mechanische Einflüsse und Überspannungen
zVeränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller
zVerwendung für andere als die in der Anleitung beschriebenen Zwecke
AACHTUNG! Beschädigungsgefahr!
zKlemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der Fahrzeug-
elektrik immer den Minuspol ab.
Bei Fahrzeugen mit Zusatzbatterie müssen Sie an dieser ebenfalls den
Minuspol abklemmen.
zUnzureichende Leitungsverbindungen können zur Folge haben, dass durch
Kurzschluss
– Kabelbrände entstehen,
– der Airbag ausgelöst wird,
– elektronische Steuerungseinrichtungen beschädigt werden,
– elektrische Funktionen ausfallen (Blinker, Bremslicht, Hupe, Zündung,
Licht).
Beachten Sie deshalb folgende Hinweise:
zVerwenden Sie bei Arbeiten an den folgenden Leitungen nur isolierte Kabelschuhe,
Stecker und Flachsteckhülsen:
– 30 (Eingang von Batterie Plus direkt),
– 15 (Geschaltetes Plus, hinter Batterie),
– 31 (Rückleitung ab Batterie, Masse),
– 58 (Rückfahrscheinwerfer).
Verwenden Sie keine Lüsterklemmen.
zVerwenden Sie eine Krimpzange (Abb. 112, Seite 3) zum Verbinden der Kabel.
Für Verbindungen, die nicht wieder gelöst werden sollen, können Sie die Kabelenden
miteinander verlöten und anschließend isolieren.
zSchrauben Sie das Kabel bei Anschlüssen an Leitung 31 (Masse)
– mit Kabelschuh und Zahnscheibe an eine fahrzeugeigene Masseschraube oder
– mit Kabelschuh und Blechschraube an das Karosserieblech.
Achten Sie auf eine gute Masseübertragung!
_M7LS.book Seite 12 Freitag, 14. Oktober 2011 5:32 17

PerfectView M7LS Sicherheits- und Einbauhinweise
DE 13
Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen Speicher der
Komfortelektronik ihre gespeicherten Daten.
zFolgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen:
– Radiocode
– Fahrzeuguhr
– Zeitschaltuhr
– Bordcomputer
– Sitzposition
Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungsanleitung.
Beachten Sie folgende Hinweise bei der Montage:
zBefestigen Sie den Monitor so, dass er sich unter keinen Umständen (scharfes Ab-
bremsen, Verkehrsunfall) lösen und zu Verletzungen der Fahrzeuginsassen führen
kann.
zBefestigen Sie den Monitor nicht im Wirkungsbereich eines Airbags, da bei Auslösung
sonst Verletzungsgefahr besteht.
zAchten Sie beim Bohren auf ausreichenden Freiraum für den Bohreraustritt, um
Schäden zu vermeiden (Abb. 2, Seite 4).
zEntgraten Sie jede Bohrung und behandeln Sie diese mit Rostschutzmittel.
Beachten Sie folgende Hinweise bei der Arbeit an elektrischen Teilen:
zBenutzen Sie zum Prüfen der Spannung in elektrischen Leitungen nur eine Dioden-
prüflampe (Abb. 11, Seite 3) oder ein Voltmeter (Abb. 12, Seite 3).
Prüflampen mit einem Leuchtkörper (Abb. 13, Seite 3) nehmen zu hohe Ströme auf,
wodurch die Fahrzeugelektronik beschädigt werden kann.
zBeachten Sie beim Verlegen der elektrischen Anschlüsse (Abb. 3, Seite 4), dass
diese
– nicht geknickt oder verdreht werden
– nicht an Kanten scheuern
– nicht ohne Schutz durch scharfkantige Durchführungen verlegt werden
zIsolieren Sie alle Verbindungen und Anschlüsse.
zSichern Sie die Kabel gegen mechanische Beanspruchung durch Kabelbinder oder
Isolierband, z. B. an vorhandenen Leitungen.
Beachten Sie folgende Hinweise beim Umgang mit dem LCD-Monitor:
zÖffnen Sie den Monitor nicht (Abb. 4, Seite 4).
zTauchen Sie den Monitor keinesfalls in Wasser (Abb. 5, Seite 4); der Monitor ist nicht
wasserdicht.
zDer Monitor darf auf keinen Fall die Sicht beim Autofahren behindern (Abb. b,
Seite 7).
zBenutzen Sie den Monitor während der Fahrt nur als Hilfe beim Rückwärtsfahren und
keinesfalls für andere Zwecke, z. B. als Monitor für DVD-Player.
_M7LS.book Seite 13 Freitag, 14. Oktober 2011 5:32 17

Lieferumfang PerfectView M7LS
DE
14
zBedienen Sie den Monitor nicht mit nassen Händen.
zNehmen Sie den Monitor außer Betrieb, wenn das Gehäuse beschädigt ist.
zSchließen Sie die korrekte Spannung an.
zBenutzen Sie den Monitor nicht während eines Gewitters (insbesondere bei Blitz).
zBenutzen Sie den Monitor nicht in Umgebungen, die
– direkter Sonnenstrahlung ausgesetzt sind,
– starken Temperaturschwankungen unterliegen,
– eine hohe Luftfeuchtigkeit aufweisen,
– eine schlechte Ventilation haben,
– staubig oder ölig sind.
zDrücken Sie nicht auf das LCD-Display.
zLassen Sie den Monitor nicht fallen.
zWenn Sie den Monitor in Fahrzeugen einsetzen, sollte das Fahrzeug während des
Betriebs laufen, damit die Fahrzeugbatterie nicht entladen wird.
zDie Bildqualität kann sich verschlechtern, wenn starke elektromagnetische Felder in
der Nähe sind.
Montieren Sie den Monitor deshalb nicht in der Nähe von Lautsprechern.
3Lieferumfang
4 Bestimmungsgemäßer Gebrauch
Der LCD-Monitor M7LS (Art.-Nr. 9102100022) ist ein Monitor, der vorrangig für den
Einsatz in Fahrzeugen gedacht ist. Er kann verwendet werden, um Kameras (z. B.
Rückfahrvideosystem) oder andere Videoquellen anzuschließen.
Der LCD-Monitor ist für den Einsatz in allen Fahrzeugen ausgelegt.
Rückfahrvideosysteme stellen eine Unterstützung beim Rückwärtsfahren dar, sie ent-
binden Sie jedoch nicht von der besonderen Vorsichtspflicht beim Rückwärtsfahren.
Nr. in
Abb. c,
Seite 8
Menge Bezeichnung Artikel-Nr.
1 1 Monitor M7LS 9102100022
2 1 Monitorhalter
3 1 Anschlusskabel 9102200055
– – Befestigungsmaterial
_M7LS.book Seite 14 Freitag, 14. Oktober 2011 5:32 17

PerfectView M7LS Technische Beschreibung
DE 15
5 Technische Beschreibung
5.1 Funktionsbeschreibung
Der LCD-Monitor ist ein Monitor, an den Kameras (z. B. Rückfahrvideosystem) oder
andere Videoquellen (z. B. TV-Gerät) angeschlossen werden können. Zwischen den
Videoquellen kann hin- und hergeschaltet werden.
Der Monitor kann am Armaturenbrett befestigt werden und überträgt das Bild der ange-
schlossenen Kameras, so dass der Fahrer den Raum hinter dem Fahrzeug einsehen
kann, z. B. beim Einparken.
Die Helligkeit des Monitors passt sich automatisch dem Umgebungslicht an.
Die Tasten sind beleuchtet und somit auch im Dunkeln bedienbar.
Für jeden der beiden Videoeingänge kann die Spiegelfunktion getrennt aktiviert werden.
Sie sehen das Bild dann so, als ob Sie in den Rückspiegel blicken.
5.2 Bedienelemente
Am Monitor finden Sie folgende Bedienelemente:
Nr. in
Abb. d,
Seite 8
Bezeichnung Beschreibung
1 Lichtsensor
2C1/C2 Wählt die Kamera aus oder wechselt zwischen
Menüseite 1 und 2.
3 – Verringert die Lautstärke oder den ausgewählten
Parameter (Helligkeit, Kontrast, Farbton).
4MENU Schaltet in den Einstellmodus (siehe Kapitel
„LCD-Monitor benutzen“ auf Seite 21).
5 + Erhöht die Lautstärke oder den ausgewählten Para-
meter (Helligkeit, Kontrast, Farbton).
6Schaltet den Monitor ein und aus.
_M7LS.book Seite 15 Freitag, 14. Oktober 2011 5:32 17

Allgemeine Hinweise zum elektrischen Anschluss PerfectView M7LS
DE
16
6 Allgemeine Hinweise zum elektrischen Anschluss
6.1 Kabel verlegen
AACHTUNG!
Nicht fachgerechte Kabelverlegungen und Kabelverbindungen führen immer
wieder zu Fehlfunktionen oder Beschädigungen von Bauteilen. Eine korrekte
Kabelverlegung bzw. Kabelverbindung ist die Grundvoraussetzung für eine
dauerhafte und fehlerfreie Funktion der nachgerüsteten Komponenten.
Beachten Sie deshalb folgende Hinweise:
zVerwenden Sie für die Durchführung der Anschlusskabel nach Möglichkeit Original-
durchführungen oder andere Durchführungsmöglichkeiten, z. B. Verkleidungskanten,
Lüftungsgitter oder Blindschalter. Wenn keine Durchführungen vorhanden sind,
müssen Sie für die jeweiligen Kabel entsprechende Löcher bohren. Schauen Sie vor-
her nach, ob ausreichender Freiraum für den Bohreraustritt vorhanden ist.
zVerlegen Sie die Kabel nach Möglichkeit immer im Fahrzeuginneren, denn dort sind
sie besser geschützt als außen am Fahrzeug.
Wenn Sie die Kabel trotzdem außerhalb des Fahrzeuges verlegen, achten Sie auf eine
sichere Befestigung (durch zusätzliche Kabelbinder, Isolierband usw.).
zUm Beschädigungen am Kabel zu vermeiden, halten Sie beim Verlegen der Kabel
immer ausreichend Abstand zu heißen und sich bewegenden Fahrzeugteilen
(Auspuffrohre, Antriebswellen, Lichtmaschine, Lüfter, Heizung usw.).
zUmwickeln Sie die Steckverbindungen der Verbindungskabel zum Schutz gegen das
Eindringen von Wasser und jede Verbindung an einem Kabel (auch im Fahrzeug) dicht
mit einem guten Isolierband (Abb. 9, Seite 6). Am besten eignet sich selbstvulkani-
sierendes Dichtband, z. B. von 3M.
zBeachten Sie beim Verlegen der Kabel (Abb. 3, Seite 4), dass diese
– nicht stark geknickt oder verdreht werden
– nicht an Kanten scheuern
– nicht ohne Schutz durch scharfkantige Durchführungen verlegt werde.
zBefestigen Sie die Kabel sicher im Fahrzeug, um ein Verfangen (Sturzgefahr) zu ver-
meiden. Dieses kann erfolgen durch den Einsatz von Kabelbindern, Isolierband oder
durch Ankleben mit Klebstoff.
zSchützen Sie jeden Durchbruch an der Außenhaut durch geeignete Maßnahmen ge-
gen Wassereinbruch, z. B. durch Einsetzen des Kabels mit Dichtungsmasse und durch
Abspritzen des Kabels und der Durchführungstülle mit Dichtungsmasse.
IHINWEIS
Beginnen Sie mit dem Abdichten der Durchbrüche erst, nachdem alle Einstell-
arbeiten an der Kamera abgeschlossen sind und die benötigten Längen der
Anschlusskabel festliegen.
_M7LS.book Seite 16 Freitag, 14. Oktober 2011 5:32 17

PerfectView M7LS Allgemeine Hinweise zum elektrischen Anschluss
DE 17
6.2 Abzweigverbinder verwenden (Abb. 6, Seite 5)
Um Wackelkontakte bei den Abzweigverbindungen zu vermeiden, achten Sie darauf,
dass die Kabelquerschnitte zu den Abzweigverbindern passen.
Gehen Sie wie folgt vor, um die Abzweigverbinder zu verwenden:
➤Legen Sie das Kabel, das angezapft werden soll, in die vordere Rille des Abzweig-
verbinders (A).
➤Legen Sie das neue Kabel mit dem Ende zu ca. 3/4 in die hintere Rille (B).
➤Schließen Sie den Verbinder und drücken Sie mit einer Kombizange den Metallsteg in
den Verbinder, so dass eine Stromverbindung hergestellt wird (C).
➤Drücken Sie die Schutzkappe herunter und lassen Sie sie am Verbinder einrasten.
➤Prüfen Sie die Befestigung der Abzweigverbindung durch Ziehen am Kabel (D).
6.3 Korrekte Lötverbindungen erstellen
Gehen Sie wie folgt vor, um ein Kabel an Originalleitungen anzulöten (Abb. 7, Seite 5):
➤Isolieren Sie 10 mm aus der Originalleitung ab (A).
➤Isolieren Sie 15 mm vom anzuschließenden Kabel ab (B).
➤Wickeln Sie das anzuschließende Kabel um die Originalleitung und verlöten Sie die
beiden Kabel (C).
➤Isolieren Sie die Kabel mit Isolierband (D).
Gehen Sie wie folgt vor, um zwei Kabel miteinander zu verbinden (Abb. 8, Seite 5):
➤Isolieren Sie beide Kabel ab (A).
➤Ziehen Sie einen Schrumpfschlauch von ca. 20 mm Länge über ein Kabel (B).
➤Verdrehen Sie beide Kabel miteinander und verlöten Sie sie (C).
➤Schieben Sie den Schrumpfschlauch über die Lötstelle und erwärmen sie ihn
leicht (D).
_M7LS.book Seite 17 Freitag, 14. Oktober 2011 5:32 17

Monitor montieren PerfectView M7LS
DE
18
7 Monitor montieren
7.1 Benötigtes Werkzeug (Abb. 1, Seite 3)
Für Einbau und Montage benötigen Sie folgende Werkzeuge:
zMaßstab (4)
zKörner (5)
zHammer (6)
zSatz Bohrer (7)
zBohrmaschine (8)
zSchraubendreher (9)
Für den elektrischen Anschluss und seine Überprüfung benötigen Sie folgende Hilfs-
mittel:
zDiodenprüflampe (1) oder Voltmeter (2)
zIsolierband (10)
zWärmeschrumpfschlauch
zHeißluftföhn (11)
zKrimpzange (12)
zGgf. Lötkolben (13)
zGgf. Lötzinn (14)
zGgf. Kabeldurchführungstüllen
Abhängig von der individuellen Montage benötigen Sie zur Befestigung eventuell noch
andere Schrauben, Muttern, Unterlegscheiben und Kabelbinder als die im Lieferumfang
enthaltenen.
7.2 Monitor montieren
!VORSICHT! Verletzungsgefahr!
Wählen Sie den Platz des Monitors so aus, dass unter keinen Umständen (z. B.
durch scharfes Abbremsen, Verkehrsunfall) Fahrzeuginsassen verletzt werden
können.
Beachten Sie folgende Hinweise bei der Montage:
zWählen Sie einen geeigneten Montageort, so dass Sie ungehinderte Sicht auf den
Monitor haben (Abb. 0, Seite 6 und Abb. a, Seite 6).
zMontieren Sie den Monitor niemals im Kopfaufschlagbereich oder im Wirkungsbereich
eines Airbags. Bei Auslösung besteht sonst Verletzungsgefahr.
zDer Monitor darf auf keinen Fall die Sicht beim Autofahren behindern (Abb. b,
Seite 7).
_M7LS.book Seite 18 Freitag, 14. Oktober 2011 5:32 17

PerfectView M7LS Monitor montieren
DE 19
zDer Montageort sollte eben sein.
zKontrollieren Sie, ob unterhalb des gewählten Montageortes der benötigte Freiraum
zum Anbringen von Scheiben und Muttern zur Verfügung steht.
zKontrollieren Sie vorher, ob ausreichender Freiraum für den Bohreraustritt vorhanden
ist.
zBedenken Sie das Gewicht des Monitors. Sehen Sie ggf. Verstärkungen (größere
Unterlegscheiben oder Platten) vor.
zStellen Sie sicher, dass Sie den Anschlusskabelsatz zum Monitor verlegen können.

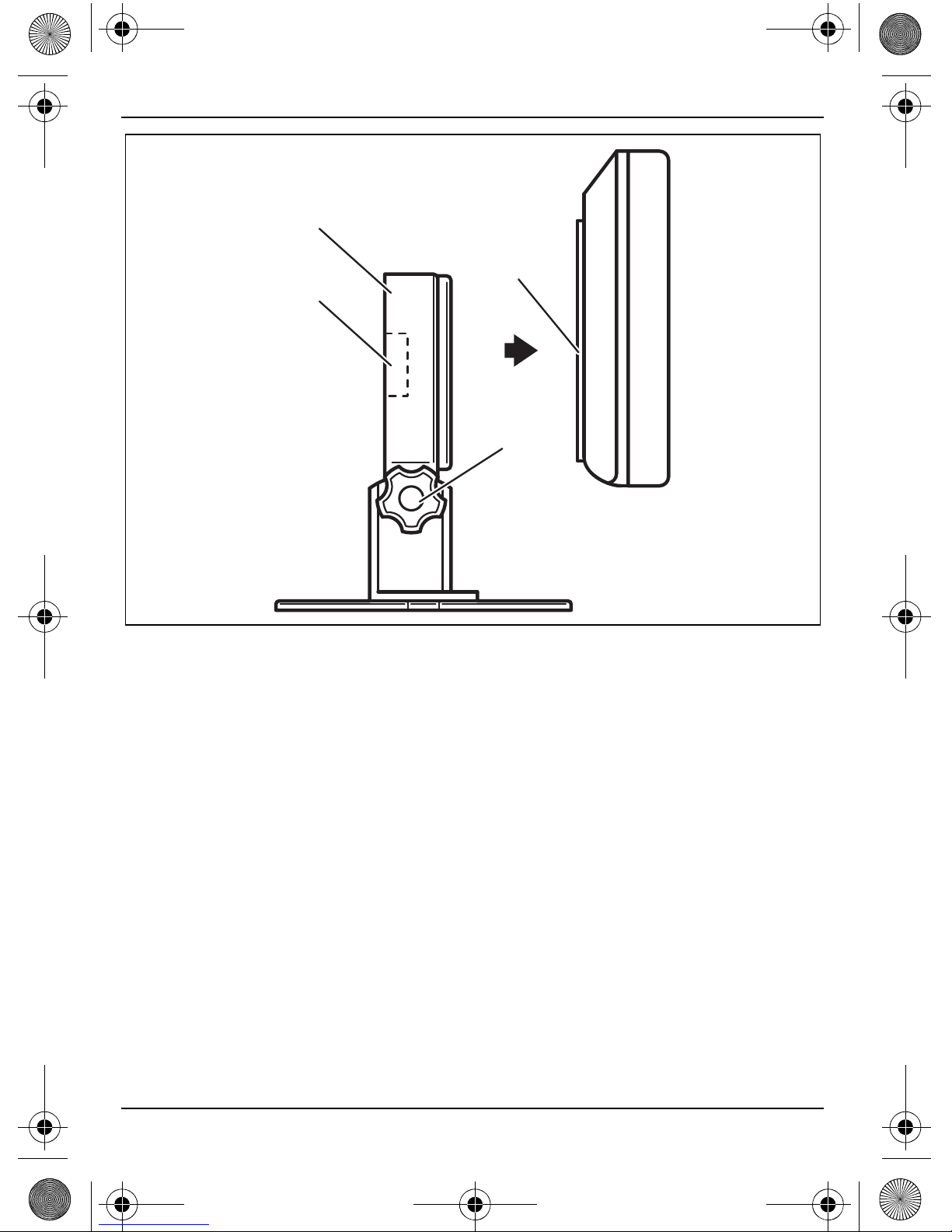

Gehen Sie bei der Montage wie folgt vor (Abb. e, Seite 9):
➤Schieben Sie den Monitor (1) auf die Fixierplatte des Monitorhalters (2) auf und fixieren
Sie ihn mit der Rändelschraube (3) im Monitorhalter.
➤Platzieren Sie den Monitor mit dem angebrachten Monitorhalter probeweise.
➤Zeichnen Sie die Umrisse der Ecken des Monitorhalters (2) auf das Armaturenbrett.
➤Schrauben Sie den Monitor vom Monitorhalter ab.
➤Halten Sie den Monitorhalter innerhalb der zuvor gezeichneten Umrisse und markieren
Sie die vier Bohrpunkte.
➤Bohren Sie an den zuvor angezeichneten Punkten jeweils ein Loch von Ø 2 mm.
➤Schrauben Sie den Monitorhalter mit den Blechschrauben 4 x 20 mm an.
➤Schieben Sie den Monitor (1) auf die Fixierplatte des Monitorhalters (2) auf und fixieren
Sie ihn mit der Rändelschraube (3) im Monitorhalter.
IHINWEIS
Sie können den Neigungswinkel verstellen. Lösen Sie hierzu die Rändel-
schraube (4) und kippen Sie den Monitor in die gewünschte Position. Ziehen Sie
die Rändelschraube (4) fest.
7.3 Systemkabel von der Kamera zum Monitor verlegen
IHINWEIS
Verlegen Sie das Kamerakabel so, dass Sie bei einem eventuell notwendigen
Ausbau der Kamera leicht an die Steckerverbindung zwischen Kamera und Ver-
längerungskabel kommen. Die Demontage wird dadurch erheblich vereinfacht.
➤Verlegen Sie das Systemkabel der Kamera ins Fahrzeuginnere.
➤Verlegen Sie das Systemkabel von der Kamera zum Monitor.
➤Verbinden Sie das Monitoranschlusskabel mit dem Systemkabel.
➤Isolieren Sie die Steckverbindung mit dem mitgelieferten Dichtungsband. Lassen Sie
bei jeder Lage die halbe Breite des Dichtungsbandes überlappen.
➤Befestigen Sie die Kabel sicher im Fahrzeug, um ein Verfangen (Sturzgefahr) zu ver-
meiden. Dieses kann erfolgen durch den Einsatz von Kabelbändern, Isolierband oder
durch Ankleben mit Klebstoff.
_M7LS.book Seite 19 Freitag, 14. Oktober 2011 5:32 17

Monitor montieren PerfectView M7LS
DE
20
IHINWEIS
Beginnen Sie mit dem Abdichten der Durchbrüche erst, nachdem alle Einstell-
arbeiten an der Kamera abgeschlossen sind und die benötigten Längen der
Anschlusskabel festliegen.
7.4 Monitor elektrisch anschließen (Abb. f, Seite 10)
Den Schaltplan für den Monitor finden Sie in Abb. f, Seite 10.
Beachten Sie folgende Hinweise bei der Verlegung der Anschlusskabel:
zVerwenden Sie für die Durchführung der Anschlusskabel nach Möglichkeit Original-
durchführungen oder andere Durchführungsmöglichkeiten, z. B. Lüftungsgitter. Wenn
keine Durchführungen vorhanden sind, müssen Sie ein Loch von ∅18 mm bohren.
Schauen Sie vorher nach, ob ausreichender Freiraum für den Bohreraustritt vorhan-
den ist (Abb. 2, Seite 4).
zBeachten Sie die Hinweise aus dem Kapitel „Allgemeine Hinweise zum elektrischen
Anschluss“ auf Seite 16.
➤Verlegen Sie das Monitorkabel am Armaturenbrett.
Nr. Bezeichnung
1Monitor
213-poliger DIN-Stecker
3 Anschlusskabel
413-polige DIN-Buchse
5 12-V-Plus-Kabel (rot): Anschluss an den Pluspol der Spannungsquelle
6Massekabel (schwarz): Anschluss an den Minuspol der Spannungsquelle
7 6-polige Mini-DIN-Buchse
8Kabel (grün): Steuereingang für den Anschluss an den Rückfahr-
scheinwerfer
9 6-poliger Mini-DIN-Stecker
10 Systemkabel
11 6-polige Mini-DIN-Buchse
12 6-poliger Mini-DIN-Stecker
13 Kamera
_M7LS.book Seite 20 Freitag, 14. Oktober 2011 5:32 17
