WAGNER W 100 User manual

wagner-group.com
DGB NL F
WOOD & METAL SPRAYER
W 100
ORIGINAL
BETRIEBSANLEITUNG

W 100

AB

wagner-group.com
DGB NL F
WOOD & METAL SPRAYER
W 100
ORIGINAL-
BETRIEBSANLEITUNG
10
9
7
8
6
4
5
3
1/2
13
11
12
14

W 100
c
d e 2
1
A B C

W 100
fg
i
A
B
B
A


-
+


W 100
j
5
10B
97
14
13
15
10A
1
12
43 2
11
C
10
10 A
10 B
8
6
16
18
4
3

W 100
D..........................................................................1 - 14
........ ........................................................................15 - 28
........................................................................29 - 42
........................................................................43 - 56
..............................................58
GB
NL
F
++ 
Fragen? · Questions? · Des questions? · Vragen?

D
1
W 100
1. Erklärung der verwendeten Symbole
Dieses Symbol weist auf eine potenzielle Gefahr für Sie bzw. das
Gerät hin. Unter diesem Symbol nden Sie wichtige Informationen,
wie Sie Verletzungen und Schäden am Gerät vermeiden.
Gefahr eines elektrischen Schlages
HERZLICHEN DANK FÜR IHR VERTRAUEN
Wir gratulieren Ihnen zum Erwerb dieses Markenproduktes von Wagner und sind
überzeugt, dass es Ihnen viel Freude bereiten wird.
Bitte lesen Sie vor Inbetriebnahme die Bedienungsanleitung genau durch und
beachten Sie die Sicherheitshinweise. Bewahren Sie die Bedienungsanleitung bitte
sorgfältig auf und legen Sie sie dem Produkt bei, falls Sie es einmal weitergeben sollten.
Für Fragen, Anregungen undWünsche stehen wir Ihnen gerne unter der auf der Rückseite
angegebenen Rufnummer oder der Internetseite www.wagner-group.com/service zur
Verfügung.
Inhalt
1. Erklärung der verwendeten Symbole .............................................1
2. Allgemeine Sicherheitshinweise..................................................2
3. Sicherheitshinweise für Spritzpistolen ............................................5
4. Beschreibung/ Lieferumfang .....................................................6
5. Verarbeitbare Beschichtungsstoe ...............................................6
6. Nichtverarbeitbare Beschichtungsstoe ..........................................6
7. Vorbereitung des Beschichtungsstoes...........................................6
8. Inbetriebnahme .................................................................7
9. Auswahl Spritzbild...............................................................7
10. Einstellung der Materialmenge (Abb. 6) .........................................7
11. Spritztechnik ...................................................................8
12. Arbeitsunterbrechung bis 4 Stunden............................................8
13. Außerbetriebnahme und Reinigung.............................................8
14. Wartung .....................................................................10
15. Ersatzteilliste .................................................................10
16. Zubehör .....................................................................11
17. Behebung von Störungen ....................................................11
18. Technische Daten.............................................................12
19. Umweltschutz ................................................................13
20. Wichtiger Hinweis zur Produkthaftung!........................................13

D
2
W 100
i
Kennzeichnet Anwendungstipps und andere besonders nützliche
Hinweise.
Mit diesem Symbol gekennzeichnete Geräte und Zubehöre sind
für die Verarbeitung von dünnüssigen Materialien wie z.B. Lacke,
Lasuren und speziell darauf eingestellte Wandfarben geeignet.
Trägt ein Material dieses Logo ist es für die Verwendung mit dem
entsprechenden Gerät besonders gut geeignet.
2. Allgemeine Sicherheitshinweise
Achtung! Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der
nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen. Bewahren Sie die
Bedienungsanleitung bitte sorgfältig auf und legen Sie sie dem Produkt
bei, falls Sie es einmal weitergeben sollten. Der nachfolgend verwendete
Begri “Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge
(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder
unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der
sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge
erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c)
Halten Sie Kinder und andere Personen während der Benutzung des
Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker
gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende
Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie von Rohren,
Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch
elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in
ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

D
3
W 100
d) Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen
oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel
fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie
nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die
Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert
das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Gerätes in feuchter Umgebung nicht vermeidbar
ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters verhindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit
Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät
nicht, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des
Gerätes kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.
Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie
sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die
Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim
Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die
Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das
Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden
Geräteteil bendet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren
Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das
Gerät in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder
Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich
bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.

D
4
W 100
4. Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür
bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein
Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und
muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite
von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit
diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.
Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt
werden.
e) Pegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche
Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die Funktion des Gerätes
beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des
Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten
Elektrowerkzeugen.
f) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge
usw. entsprechend diesen Anweisungen und so, wie es für diesen
speziellen Gerätetyp vorgeschrieben ist. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von
Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
5. Service
a) Lassen Sie Ihr Gerät nur von qualiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des
Geräts erhalten bleibt.
b) Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie
durch den Hersteller oder sein Kundendienst oder eine ähnlich qualizierte
Person ersetzt werden, um Gefährdungen zu vermeiden.

D
5
W 100
3. Sicherheitshinweise für Spritzpistolen
•
In Betriebsstätten, die unter die Explosionsschutz-Verordnung fallen, darf das Gerät
nicht benutzt werden.
•
Beim Spritzen dürfen in der Umgebung keine Zündquellen vorhanden sein z.B. oenes
Feuer, Rauchen von Zigaretten, Zigarren und Tabakpfeifen, Funken, glühende Drähte,
heiße Oberächen usw.
•
Keinerlei Stoe versprühen von denen die Gefährlichkeit nicht bekannt ist.
•
Vor allen Arbeiten an der Spritzpistole den Netzstecker aus der Steckdose ziehen.
•
Die Spritzpistolen dürfen nicht zum Sprühen brennbarer Stoe verwendet werden.
•
Die Spritzpistolen dürfen nicht mit brennbaren Lösungsmitteln gereinigt werden.
•
Achtung vor Gefahren, die von dem versprühten Sto ausgehen können und Aufschriften
auf den Behältern oder die vom Hersteller des Stoes angegebenen Hinweise
beachten.
•
Achtung! Atemschutz tragen: Farbnebel und Lösungsmitteldämpfe sind gesundheits-
schädlich. Nur in gut belüfteten Räumen oder bei künstlicher Belüftung arbeiten.
Das Tragen von Arbeitskleidung, Schutzbrille, Gehörschutz und Handschuhen wird
empfohlen.
ACHTUNG VERLETZUNGSGEFAHR!
Niemals die Pistole auf sich, Personen oder Tiere richten.
Steckdosen und Schalter unbedingt abkleben.
Gefahr eines elektrischen Schlages durch eindringendes Sprühmaterial!
Achtung! Gerät niemals mit beschädigter oder fehlender Düsendichtung
betreiben. Bei fehlender oder beschädigter Düsendichtung kann
Flüssigkeit in das Gerät eindringen und dadurch das Risiko eines
elektrischen Schlages erhöhen.
Überprüfen Sie die Düsendichtung vor jeder Benutzung.
•
Beim Arbeiten mit dem Gerät W 100 in Räumen wie auch im Freien darauf achten, dass
keine Lösemitteldämpfe vom Gerät angesaugt werden.
•
Im Freien Windrichtung beachten. DurchWind kann der Beschichtungssto über größere
Distanzen verfrachtet werden und dadurch Schäden verursachen. Beim Arbeiten in
Räumen muss eine ausreichende Lüftung gewährleistet werden.
•
Lassen Sie Kinder nicht mit dem Gerät hantieren.
•
Önen Sie das Gerät nie selbst, um Reparaturen im elektrischen Bereich auszuführen!
Das Gerät darf nur mit funktionsfähigem Ventil betrieben werden. Wenn
Farbe in den Belüftungsschlauch (Abb. 1, 11) steigt, Gerät nicht weiter
betreiben! Belüftungsschlauch, Ventil und Membran demontieren,
reinigen und ggf. Membran ersetzen.
•
Spritzpistole nicht legen.
Mit original WAGNER Zubehör und Ersatzteilen haben Sie die Gewähr, dass alle
Sicherheitsvorschriften erfüllt sind.

D
6
W 100
4. Beschreibung/ Lieferumfang
Beschreibung/ Lieferumfang (Abb. 1)
1) Luftkappe 2) Düse
3) Überwurfmutter 4) Spritzpistole Vorderteil
5) Abzugsbügel 6) Spritzpistole Hinterteil
7) Materialmengenregulierung 8) Luftlter Abdeckung
9) Netzkabel 10) Behälter
11) Belüftungsschlauch 12) Ventil
13) Rührstab 14) Originalbetriebsanleitung
15) Ersatzdüsendichtung* 16) Gleitfett*
* Bendet sich im Behälter, vor Inbetriebnahme entfernen!
5. Verarbeitbare Beschichtungsstoe
Lösemittelhaltige und wasserverdünnbare Lackfarben, Lasuren, Grundierungen,
2-Komponenten Lacke, Klarlacke, Kraftfahrzeug-Decklacke, Beizen und Holzschutzmittel.
Alle Beschichtungsstoe mit rotem Perfect Spray Logo
6. Nichtverarbeitbare Beschichtungsstoe
Wandfarben ohne rotes Perfect Spray Logo,
Laugen und säurehaltige Beschichtungsstoe
Brennbare Beschichtungsstoe
7. Vorbereitung des Beschichtungsstoes
Mit dem beiliegenden Sprühaufsatz können Farben, Lacke und Lasuren unverdünnt oder
geringfügig verdünnt versprüht werden. Detaillierte Informationen können Sie dem
Technischen Datenblatt des Farbherstellers entnehmen (Internet Download).
1. Rühren Sie das Material auf und geben Sie die benötigte Menge in den Farbbehälter.
Verdünnungsempfehlung
Spritzmaterial
Lasuren unverdünnt
Holzschutzmittel, Beizen, Öle,
Desinfektionsmittel, Panzenschutzmittel unverdünnt
Lösemittelhaltige oder wasserverdünnbare
Lackfarben, Grundierungen, KfZ- Decklacke,
Dickschichtlasuren 5 - 10 % verdünnen
Wandfarben mit rotem Perfect Spray Logo nach Herstellerangaben
2. Ist die Fördermenge zu gering, schrittweise 5 - 10 % Verdünnung beigeben, bis die
Fördermenge Ihren Anforderungen entspricht.

D
7
W 100
8. Inbetriebnahme
Vor Anschluss an das Stromnetz darauf achten, dass die Netzspannung mit der Angabe
auf dem Leistungsschild übereinstimmt.
•
Behälter von der Spritzpistole abschrauben
•
Steigrohr ausrichten (Abb. 2). Bei richtiger Position des Steigrohres kann der
Behälterinhalt fast ohne Rest verspritzt werden.
Bei Arbeiten an liegenden Objekten: Steigrohr nach vorne drehen. (Abb. 2 A)
Spritzarbeiten bei über Kopf Objekten: Steigrohr nach hinten drehen. (Abb. 2 B)
•
Behälter auf Papierunterlage stellen und vorbereiteten Beschichtungssto einfüllen.
Behälter fest an die Spritzpistole anschrauben
•
Vorder- und Hinterteil der Pistole miteinander verbinden (Abb. 3).
•
Gerät nur auf ebener und sauberer Fläche abstellen. Gerät kann sonst umkippen!
•
Abzugsbügel betätigen. Die W 100 hat einen 2-stugen Abzugsbügel. In der ersten
Stufe wird die Turbine gestartet. Wird der Abzugsbügel weiter gedrückt, wird Material
gefördert.
•
Spritzbild an der Spritzpistole einstellen
9. Auswahl Spritzbild
An der Spritzpistole können je nach Anwendung und Objekt drei verschiedene
Spritzstrahlformen eingestellt werden.
WARNUNG! Verletzungsgefahr! Niemals während der Einstellung der
Luftkappe den Abzugsbügel ziehen.
Bei leicht gelöster Überwurfmutter (Ab. 5, 1) die Luftkappe (2) in die gewünschte Spritzbild-
Position drehen (Pfeil). Danach Überwurfmutter wieder festziehen.

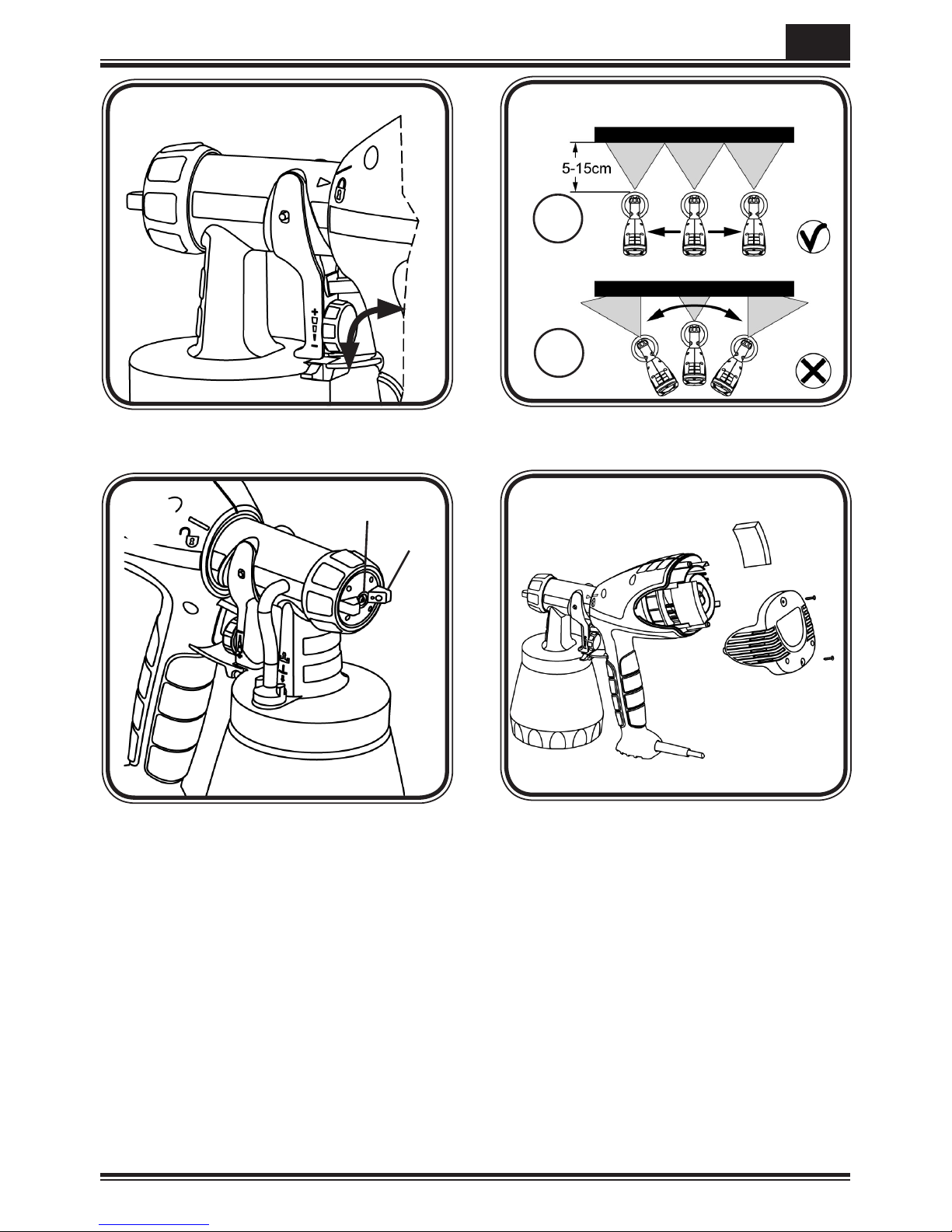

Abb. 4 A = senkrechter Flachstrahl  für horizontalen Farbauftrag
Abb. 4 B = waagrechter Flachstrahl für vertikalen Farbauftrag
Abb. 4 C = Rundstrahl für Ecken und Kanten sowie schwer
zugängliche Flächen
10. Einstellung der Materialmenge (Abb. 6)
Materialmenge durch Drehen der Regulierung am Abzugsbügel der Pistole festlegen.
- nach links drehen weniger Materialmenge
+ nach rechts drehen mehr Materialmenge

D
8
W 100
11. Spritztechnik
•
Das Spritzergebnis hängt entscheidend davon ab, wie glatt und sauber die Oberäche
vor dem Spritzen ist. Deshalb die Oberäche sorgfältig vorbehandeln und staubfrei
halten.
•
Nicht zu spritzende Flächen abdecken.
•
Gewinde oder ähnliches am Spritzobjekt abdecken.
•
Es ist zweckmäßig, auf Karton oder ähnlichem Untergrund eine Spritzprobe durch-
zuführen, um die passende Spritzpistoleneinstellung zu ermitteln.
Wichtig: Außerhalb der Spritzäche beginnen und Unterbrechungen
innerhalb der Spritzäche vermeiden.
•
Richtig (Abb. 7 a) Halten Sie die Spritzpistole unbedingt in gleichmäßigem Abstand
von etwa 5 -15 cm zum Spritzobjekt
•
Falsch (Abb. 7 b) Starke Farbnebelbildung, ungleichmäßige Oberächenqualität.
•
Bewegen Sie die Spritzpistole gleichmäßig quer oder auf und ab, je nach Spritzbild-
einstellung.
•
Eine gleichmäßige Spritzpistolenführung ergibt eine einheitliche Oberächenqualität.
•
Bei Beschichtungssto-Aufbau an der Düse (A) und Luftkappe (B) (Abb. 8), beide Teile
mit Lösemittel bzw. Wasser reinigen.
12. Arbeitsunterbrechung bis 4 Stunden
•
Gerät ausschalten.
•
Beim Verarbeiten von 2 Komponenten-Lacken, ist das Gerät sofort zu reinigen.
13. Außerbetriebnahme und Reinigung
Eine sachgemäße Reinigung ist Voraussetzung für den einwandfreien Betrieb des
Farbauftragsgerätes. Bei fehlender oder unsachgemäßer Reinigung werden keine
Garantieansprüche übernommen.
1) Netzstecker ziehen. Bei längeren Pausen und nach Beendigung der Arbeit Behälter
entlüften. Dies kann durch kurzes Aufdrehen und anschließendem Verschließen
des Behälters oder durch Betätigung des Abzugsbügels und Ablassen der Farbe ins
Originalgebinde geschehen.
2) Pistole teilen. Haken (Abb. 3 b “click”) leicht nach unten drücken.
Pistolen-Vorderteil und Pistolen-Hinterteil gegeneinander verdrehen und auseinander
nehmen.
3) Behälter abschrauben. Restlichen Beschichtungssto in Materialdose zurückleeren.
4) Behälter und Steigrohr mit Pinsel vorreinigen. Entlüftungsbohrung reinigen.
(Abb. 10, C)
5) Lösemittel bzw. Wasser in den Behälter einfüllen. Behälter anschrauben.
Verwenden Sie zur Reinigung keine brennbaren Materialien.
6) Pistole wieder zusammenbauen (Abb. 3).

D
9
W 100
7) Netzstecker einstecken, Gerät einschalten und Lösemittel bzw. Wasser in einen Behälter
oder ein Tuch spritzen.
8) Den obigen Vorgang wiederholen, bis an der Düse klares Lösemittel bzw. Wasser
austritt.
9) Gerät ausschalten und Netzstecker ziehen.
10) Behälter abschrauben und entleeren. Steigrohr mit Behälterdichtung herausziehen.
ACHTUNG! Dichtungen, Membran und Düsen- oder Luftbohrungen der Spritzpistole
niemals mit spitzen metallischen Gegenständen reinigen.
Belüftungsschlauch und Membran sind nur bedingt lösemittelbeständig.
Nicht in Lösemittel einlegen sondern nur abwischen.
11)
Belüftungsschlauch (Abb. 10 A, 13) oben vom Pistolenkörper ziehen.Ventildeckel (14)
aufschrauben. Membran (15) entnehmen. Alle Teile sorgfältig reinigen.
WARNUNG: Pistolen-Hinterteil niemals unter Wasser halten oder in
Flüssigkeit tauchen. Gehäuse nur mit getränktem Tuch reinigen.
12)
Spritzpistole und Behälter außen mit einem in Lösemittel bzw. Wasser getränktem
Tuch reinigen.
13) Überwurfmutter (Abb. 10, 1) abschrauben, Luftkappe (2) und Düse (3) abnehmen.
Luftkappe, Düsendichtung (4) und Düse mit Pinsel und Lösemittel bzw. Wasser
reinigen.
Zusammenbau
Gerät darf nur mit unversehrter Membran (Abb. 10 A, 15) betrieben werden.
1)
Membran (Abb. 10 A, 15) mit Stift nach oben auf das Unterteil desVentils setzen. Siehe
hierzu auch Markierung auf dem Pistolenkörper.
2) Ventildeckel (Abb. 10 A, 14) vorsichtig aufsetzen und zuschrauben.
3) Belüftungsschlauch (Abb. 10 A, 13) aufVentildeckel und auf Nippel am Pistolenkörper
stecken.
Achtung! Gerät niemals mit beschädigter oder fehlender Düsendichtung
betreiben.BeifehlenderoderbeschädigterDüsendichtungkann Flüssigkeit
in das Gerät eindringen und dadurch das Risiko eines elektrischen Schlages
erhöhen.
4)
Düsendichtung (Abb. 10 B, 4) über die Nadel (18) schieben, die Nut (Schlitz) muss
dabei zu Ihnen zeigen.
5) Düse (Abb. 10 B, 3) auf den Pistolenkörper stecken und durch Drehen die richtige
Position nden.
6) Luftkappe auf Düse stecken und mit Überwurfmutter festziehen.
7) Behälterdichtung von unten auf das Steigrohr stecken und bis über den Bund schieben.
Dabei Behälterdichtung leicht drehen.
8) Steigrohr mit Behälterdichtung in Pistolenkörper stecken.

D
10
W 100
14. Wartung
Achtung! Gerät niemals ohne Luftlter betreiben, es könnte Schmutz
angesaugt werden und den Betrieb des Gerätes beeinflussen.
Vor dem Wechsel Netzstecker ziehen.
•
Je nach Verschmutzung den Luftlter auswechseln (Abb. 9).
•
Zum leichteren Montieren der Pistole, tragen Sie bitte nach dem Reinigen großzügig
Gleitfett (ist beigelegt) am O-Ring des Sprühaufsatzes (Abb. 10, Pos. 5) auf.
15. Ersatzteilliste
Ersatzteilliste (Abb. 10)
Pos. Benennung Best. Nr.
1 Überwurfmutter 2362 873
2 Luftkappe 2362 877
3 Düse 2362 878
4 Düsendichtung 0417 706
5 O-Ring 2362 875
6 Materialmengenregulierung mit Feder kpl. 0417 910
7 Pistolenvorderteil kpl. mit Behälter 800 ml 2361 730
8 Luftlterset 0417 912
9 Luftlter Abdeckung (rechts + links) 2362 874
10 Behälterdichtung 2323 039
11 Steigrohr 2362 876
12 Behälter mit Deckel 0413 909
13, 14, 15 Belüftungsschlauch, Ventildeckel, Membran 2304 027
16 Rührstab 2304 419
17 Gleitfett (ohne Abb.) 2315 539
Ersatzteilbestellung
: 0180 5 59 24 637 (14 Cent/Min. aus dem deutschen Festnetz, Mobilfunk max.
42 Cent/ Min)
Email: [e-mail]

D
11
W 100
16. Zubehör
Das CLICK&PAINT SYSTEM bietet mit weiteren Sprühaufsätzen und Zubehör für jede
Arbeit das richtige Werkzeug.
iWir empfehlen, die W 100 nicht mit dem Wall Extra I-Spray
Sprühaufsatz zu verwenden.
Weitere Informationen zur WAGNER-Produktpalette rund ums Renovieren unter
www.wagner-group.com
17. Behebung von Störungen
Störung Ursache Abhilfe
Kein
Beschichtungssto-
austritt an der Düse
•
Düse verstopft
•
Steigrohr verstopft
•
Materialmengen-Einstellung
zu weit nach links gedreht (-)
•
Steigrohr lose
•
Kein Druckaufbau im Behälter
➞Reinigen
➞Reinigen
➞Nach rechts drehen (+)
➞Einstecken
➞Reinigen
Beschichtungssto
tropft an der Düse
nach
•
Düse lose
•
Düse verschlissen
•
Düsendichtung fehlt oder
verschlissen
•
Beschichtungssto-Aufbau an
Luftkappe, Düse oder Nadel
➞Anziehen
➞Auswechseln
➞Intakte Düsendichtung
einsetzen
➞Reinigen
Zu grobe
Zerstäubung •
Beschichtungssto hat zu
hohe Viskosität
•
Materialmenge zu groß
Materialmengen-Einstell-
schraube zu weit nach rechts
gedreht
•
Düse verunreinigt
•
Luftlter stark verschmutzt
•
Zu geringer Druckaufbau im
Behälter
➞Verdünnen
➞Materialmengen-
Einstell-schraube nach
links drehen (-)
➞Reinigen
➞Auswechseln
➞Behälter anziehen
Spritzstrahl pulsiert • Beschichtungssto im
Behälter geht zu Ende
•
Luftlter stark verschmutzt
•
Düsendichtung fehlt oder
verschlissen
➞Nachfüllen
➞Auswechseln
➞Intakte Düsendichtung
einsetzen

D
12
W 100
Störung Ursache Abhilfe
Beschichtungssto-
Läufer •
Zuviel Beschichtungssto
aufgetragen
➞ Materialmengeneinstell-
schraube nach links
drehen (-)
Zuviel
Beschichtungssto-
Nebel (Overspray)
•
Abstand zum Spritzobjekt zu
groß
•
Zuviel Beschichtungssto-
Auftrag
➞Spritzabstand
verringern
➞ Materialmengeneinstell-
schraube nach links
drehen (-)
Farbe im
Belüftungsschlauch •
Membran verschmutzt
•
Membran defekt
➞Membran reinigen
➞Membran ersetzen
18. Technische Daten
Technische Daten
Max. Viskosität 90 DIN-s
Spannung 230 V~, 50 Hz
Leistungsaufnahme 280 W
Zerstäubungsleistung 65 W
Schutzklasse I
Schalldruckpegel* 79 dB (A) Unsicherheit K= 4 dB
Schallleistungspegel* 92 dB (A) Unsicherheit K= 4 dB
Schwingungspegel* < 2,5 m/s² Unsicherheit K = 1,5 m/s²
Gewicht 1,3kg
* Gemessen nach EN 60745-1
Information zum Schwingungspegel
Der angegeben Schwingungspegel ist nach einem genormten Prüfverfahren gemessen
worden und kann zum Vergleich von Elektrowerkzeugen verwendet werden.
Der Schwingungspegel dient auch zu einer einleitenden Einschätzung der
Schwingungsbelastung.
Achtung! Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung
des Elektrowerkzeuges vom Angabewert unterscheiden, abhängig von der Art undWeise,
in der das Elektrowerkzeug verwendet wird. Es ist notwendig, Sicherheitsmaßnahmen
zum Schutz der Bedienperson festzulegen, die auf einer Abschätzung der Aussetzung
während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des
Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug
abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung
läuft).

D
13
W 100
19. Umweltschutz
Das Gerät samt Zubehör und Verpackung sollte einer umweltgerechten
Wiederverwertung zugeführtwerden.GebenSiedasGerätbeiderEntsorgungnicht
in den Hausmüll. Unterstützen Sie den Umweltschutz und bringen Sie deshalb Ihr
Gerät zu einer örtlichen Entsorgungsstelle oder erkundigen Sie sich im Fachhandel.
Farbreste und Lösungsmittel dürfen nicht in die Kanalisation, das Abusssystem
oder den Hausmüll geschüttet werden. Diese sind als Sondermüll separat zu
entsorgen. Beachten Sie dazu die Hinweise auf den Produktverpackungen.
20. Wichtiger Hinweis zur Produkthaftung!
Nach dem seit 01.10.1990 geltenden Produkthaftungsgesetz haftet der Hersteller für sein
Produkt bei Produktfehlern uneingeschränkt nur dann, wenn alle Teile vom Hersteller
stammen oder von diesem freigegeben wurden, die Geräte sachgemäß montiert und
betrieben werden. Bei Verwendung von fremdem Zubehör und Ersatzteilen kann die
Haftung ganz oder teilweise entfallen, wenn die Verwendung des fremden Zubehörs oder
der fremden Ersatzteile zu einem Produktfehler führt.

D
14
W 100
3+1 Jahre Garantie
Die Garantie beträgt 3 Jahre, gerechnet vom Tag des Verkaufes (Kassenbon). Sie
verlängert sich um weitere 12 Monate, wenn das Gerät innerhalb von 4 Wochen nach
dem Kauf im Internet unter www.wagner-group.com/3plus1 registriert wird. Eine
Registrierung ist nur dann möglich, wenn der Käufer sich mit der Speicherung seiner
dorteinzugebendenDateneinverstandenerklärt.Die Garantieumfasstundbeschränkt
sich auf die kostenlose Behebung der Mängel, die nachweisbar auf die Verwendung
nicht einwandfreien Materials bei der Herstellung oder Montagefehler zurückzuführen
sind oder kostenlosen Ersatz der defekten Teile. Verwendung oder Inbetriebnahme,
sowie selbständig vorgenommene Montagen oder Reparaturen, die nicht in unserer
Bedienungsanleitung angegeben sind, schließen eine Garantieleistung aus. Dem
Verschleiß unterworfene Teile sind ebenfalls von der Garantie ausgeschlossen. Die
Garantieleistung schließt den gewerblichen Einsatz aus. Die Garantieleistung behalten
wirunsausdrücklich vor.DieGarantieerlischt, wenndasGerätvonanderen Personenals
dem WAGNER Service - Personal geönet wurde.Transportschäden, Wartungsarbeiten
sowie Schäden und Störungen durch mangelhafte Wartungsarbeiten fallen, nicht
unter die Garantieleistungen. Der Nachweis über den Erwerb des Gerätes muss bei
Inanspruchnahme der Gewährleistung durch Vorlage des Originalbeleges geführt
werden. Soweit gesetzlich möglich, schließen wir jede Haftung für jegliche Personen,-
Sach- oder Folgeschäden aus, insbesondere, wenn das Gerät anders als für den in
der Bedienungsanleitung angegebenen Verwendungszweck eingesetzt wurde, nicht
nach unserer Bedienungsanleitung in Betrieb genommen oder instandgesetzt oder
Reparaturen selbständig von einem Nichtfachmann ausgeführt wurden. Reparaturen
oder Instandsetzungsarbeiten, die weitergehen als in dieser Bedienungsanleitung
angegeben, behalten wir uns im Werk vor. Im Garantie- bzw. Reparaturfall wenden Sie
sich bitte an Ihre Verkaufsstelle.
Sehr geehrter WAGNER-Kunde,
unser Service-Zentrum bietet Ihnen die beste Unterstützung durch unsere Hotline,
die wir für Sie unter der Telefon Nummer 0180 5 59 24 637 (14 Cent/Min. aus dem
deutschen Festnetz, Mobilfunk max. 42 Cent/Min) geschaltet haben. Unsere Experten
garantieren Ihnen schnelle Hilfe und kompetente Auskunft. Sie geben Tips und Tricks
zum Benutzen unserer Produkte.
Email: [e-mail]
