WAGNER WallPerfect Flexio 687 E User manual

Originalbetriebsanleitung
WallPerfect
Flexio 687 E
D/GB/F/NL

2 Jahre
Garantie
2 years
WARRANTY
2 ans de
GARANTIE
2 ans de
GARANTIE

Flexio 687
a10 9
12
11
18
78 6 45 3
20
1/2
17
15
16
21
+
Testposter
20-30cm
 +
0 - 10%
Materialnr.2330627EBSS
A B C D E F
Cover up !
2
4
3
3
3
1
1 4
-
1
3
1
2330627_Testposter_W565.indd1 11.06.1210:01
13/14

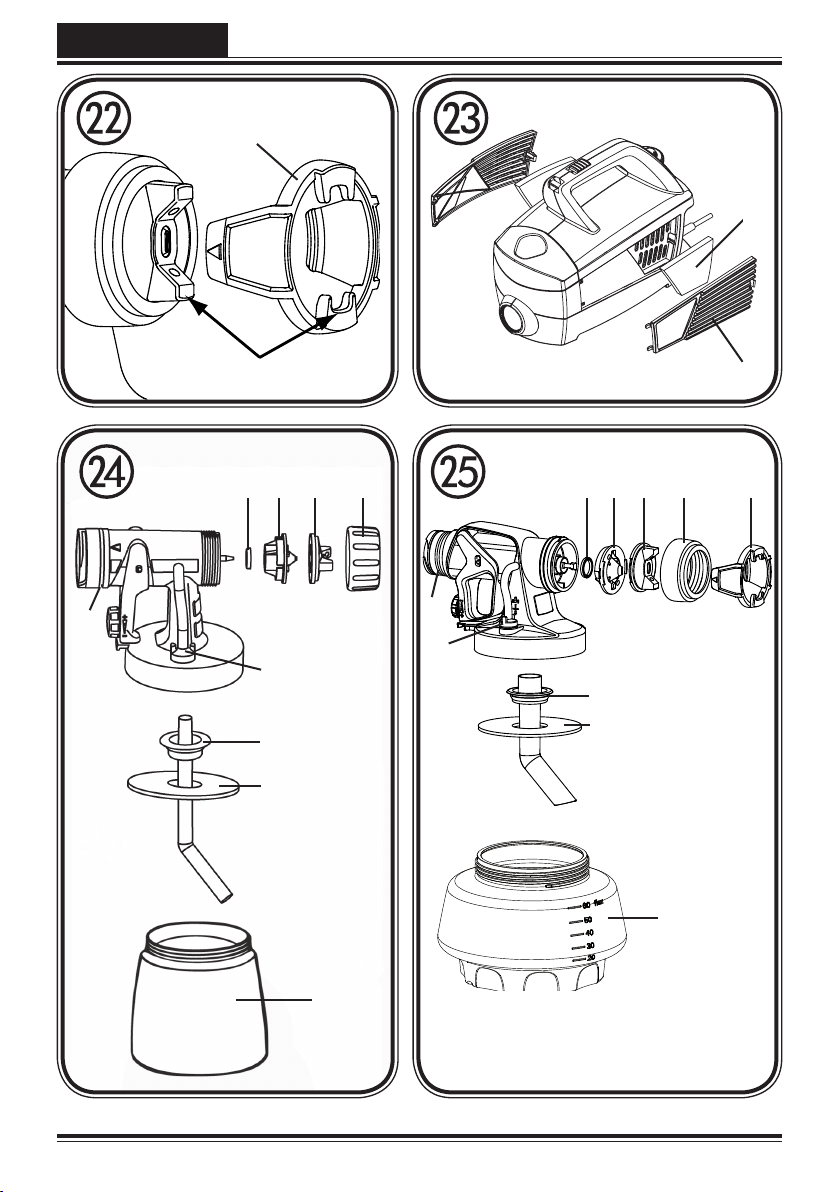

22 24
23
➟
➟
➟
➟
➟
➟

19
25
Originalbetriebsanleitung
W 687 E
I-Spray
D/GB/F/NL

2Jahre
Garantie
2years
WARRANTY
2ans de
GARANTIE
2ans de
GARANTIE

Flexio 687
B
A
c
➟
A
B



Flexio 687
2
1

+
-


A B C
1

A B


Flexio 687

A

A
B
C

A

A
C
20-30 cm
B


Flexio 687
1
234 5




2
3
4
1
2
3
5
4
6

Flexio 687
12
7
8
34
5
6
9
1234
5
6
7
8
9
10
1
A
B

Flexio 687
D..........................................................................1 - 19
........ ........................................................................20 - 37
........................................................................38 - 56
........................................................................57 - 74
.............................................78
GB
NL
F
++ 
1
2
3
4
5
6
7
ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE / ONDERDELEN

D
1
Flexio 687
HERZLICHEN DANK FÜR IHR VERTRAUEN
Wir gratulieren Ihnen zum Erwerb dieses Markenproduktes von Wagner und sind
überzeugt, dass es Ihnen viel Freude bereiten wird.
Bitte lesen Sie vor Inbetriebnahme die Bedienungsanleitung genau durch und
beachten Sie die Sicherheitshinweise. Bewahren Sie die Bedienungsanleitung bitte
sorgfältig auf und legen Sie sie dem Produkt bei, falls Sie es einmal weitergeben sollten.
Für Fragen, Anregungen undWünsche stehen wir Ihnen gerne unter der auf der Rückseite
angegebenen Rufnummer oder der Internetseite www.wagner-group.com/service zur
Verfügung.
Inhalt
1. Erklärung der verwendeten Symbole .............................................2
2. Allgemeine Sicherheitshinweise..................................................2
3. Sicherheitshinweise für Spritzpistolen ............................................5
4. Beschreibung/ Lieferumfang .....................................................6
5. Anwendungsbereich.............................................................6
6. Verarbeitbare Beschichtungsstoe ...............................................7
7. Nichtverarbeitbare Beschichtungsstoe ..........................................7
8. Vorbereitung des Arbeitsplatzes (bei Innenwandfarbe)............................7
9. Vorbereitung des Beschichtungsstoes...........................................8
10. Inbetriebnahme ...............................................................8

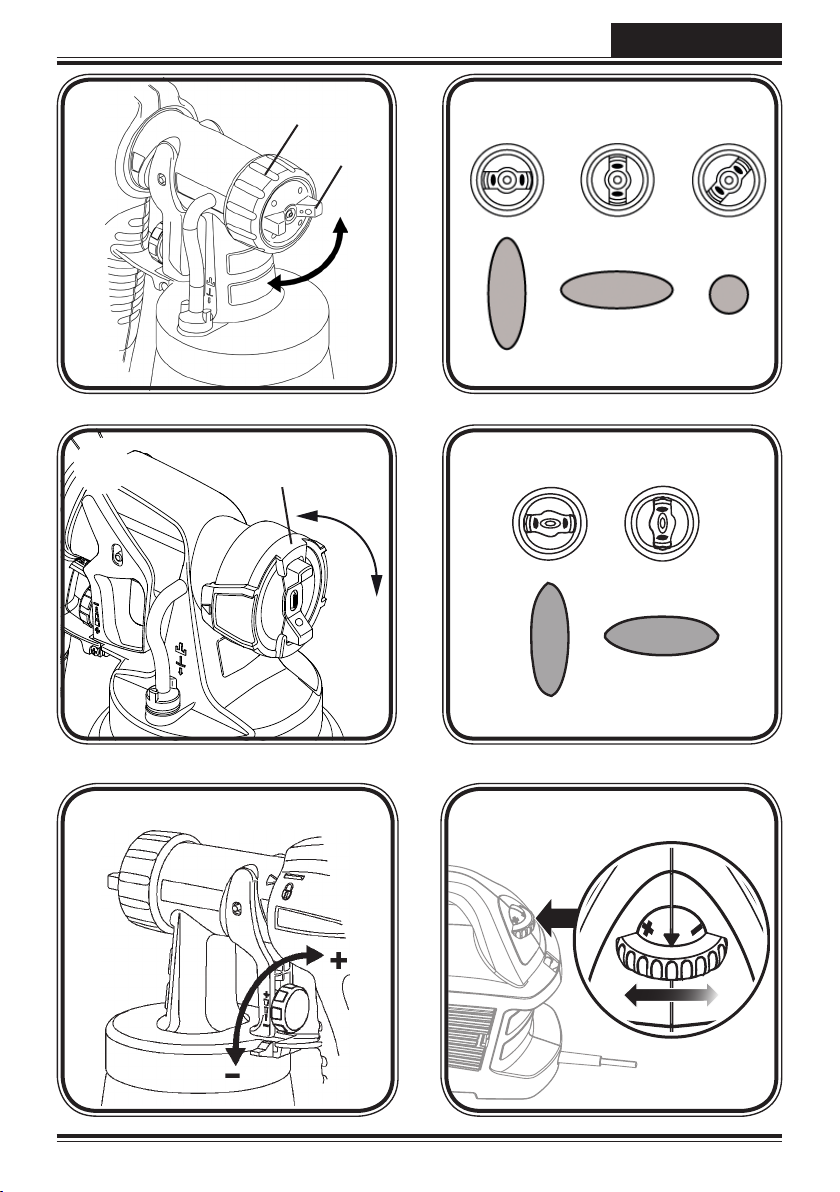

11. Einstellung des gewünschten Spritzbildes (PerfectSpray Sprühaufsatz)...........9
12. Einstellung des gewünschten Spritzbildes (WallPerfect I-Spray Sprühaufsatz) ....9
13. Einstellung der Materialmenge (Abb. 10) ......................................10
14. Einstellung der Luftmenge (Abb. 11) ..........................................10
15. Spritztechnik .................................................................10
16. Arbeitsunterbrechung bis 4 Stunden..........................................11
17. Außerbetriebnahme und Reinigung ..........................................11
18. Reinigung PerfectSpray Sprühaufsatz .........................................12
19. Reinigung WallPerfect I-Spray Sprühaufsatz...................................12
20. Wartung .....................................................................13
21. Ersatzteile ....................................................................14
22. Zubehör .....................................................................15
23. Umweltschutz................................................................15
24. Wichtiger Hinweis zur Produkthaftung!........................................15
25. Behebung von Störungen ....................................................16
26. Technische Daten.............................................................17
2 Jahre Garantie .................................................................19
CE Konformitätserklärung ........................................................75

D
2
Flexio 687

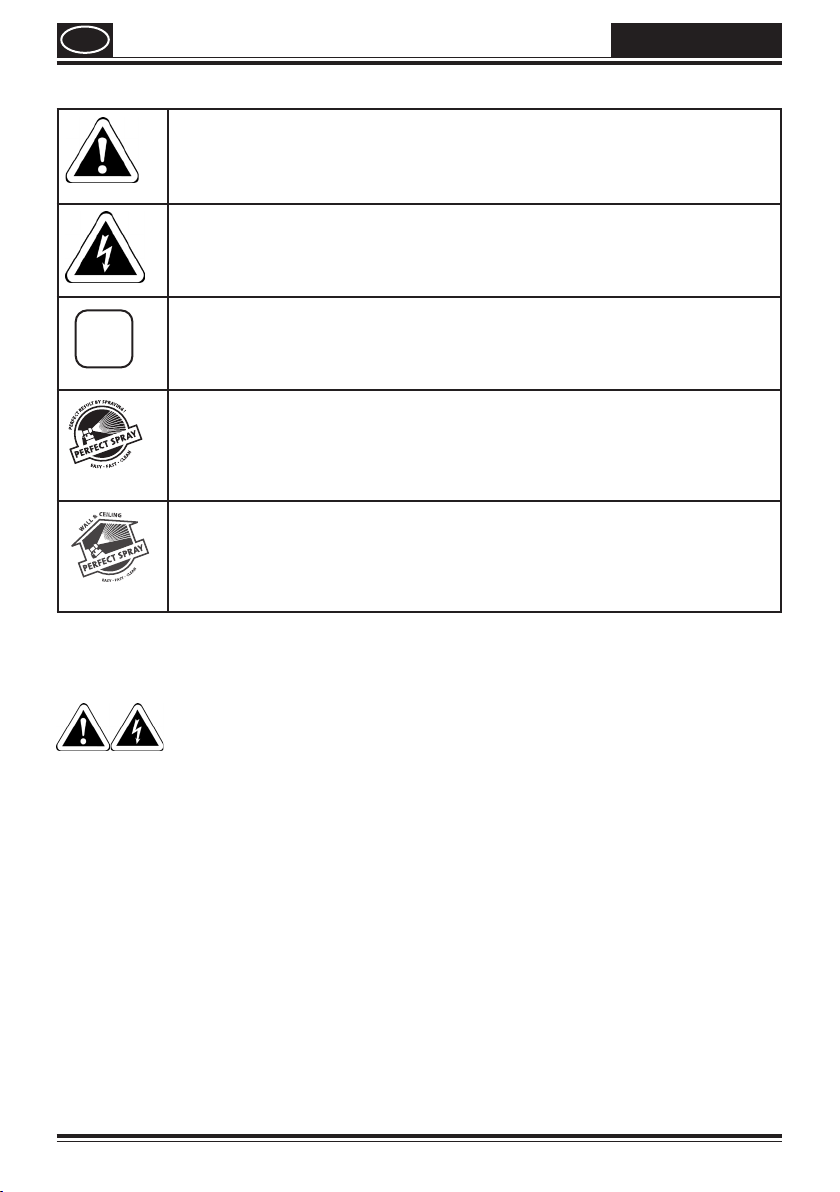

1. Erklärung der verwendeten Symbole
Dieses Symbol weist auf eine potenzielle Gefahr für Sie bzw. das
Gerät hin. Unter diesem Symbol nden Sie wichtige Informationen,
wie Sie Verletzungen und Schäden am Gerät vermeiden.
Gefahr eines elektrischen Schlages
i
Kennzeichnet Anwendungstipps und andere besonders nützliche
Hinweise.
Mit diesem Symbol gekennzeichnete Geräte und Zubehöre sind
für die Verarbeitung von dünnüssigen Materialien wie z.B. Lacke,
Lasuren und speziell darauf eingestellte Wandfarben geeignet.
Trägt ein Material dieses Logo ist es für die Verwendung mit dem
entsprechenden Gerät besonders gut geeignet.
Mit diesem Symbol gekennzeichnete Geräte und Zubehöre
sind für die Verarbeitung von dicküssigen Materialien wie z.B.
Innenwandfarben (Dispersionen und Latexfarben) geeignet.
Trägt ein Material dieses Logo ist es für die Verwendung mit dem
entsprechenden Gerät besonders gut geeignet.
2. Allgemeine Sicherheitshinweise
Achtung! Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der nachstehend
aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen. Der nachfolgend verwendete Begri
“Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit
Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder
unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung,
in der sich brennbare Flüssigkeiten, Gase oder Stäube benden.
Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden
können.
c) Halten Sie Kinder und andere Personen während der Benutzung des
Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät
verlieren.

D
3
Flexio 687
2. Elektrische Sicherheit
a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker
gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende
Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie von Rohren,
Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch
elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in
ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen
oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel
fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie
nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die
Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert
das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Gerätes in feuchter Umgebung nicht vermeidbar
ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters verhindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit
Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät
nicht, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des
Gerätes kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.
Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie
sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die
Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim
Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die
Stromversorgung anschließen, kann dies zu Unfällen führen.

D
4
Flexio 687
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das
Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden
Geräteteil bendet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren
Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das
Gerät in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder
Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich
bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.
g) Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt
oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden
und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit
dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
4. Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür
bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein
Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und
muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite
von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit
diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.
Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt
werden.
e) Pegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche
Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die Funktion des Gerätes
beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des
Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten

D
5
Flexio 687
Elektrowerkzeugen.
f) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw.
entsprechend diesen Anweisungen und so, wie es für diesen
speziellen Gerätetyp vorgeschrieben ist. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von
Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
5. Service
a) Lassen Sie Ihr Gerät nur von qualiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des
Geräts erhalten bleibt.
b) Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich
qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
3. Sicherheitshinweise für Spritzpistolen
Achtung! Atemschutz tragen: Farbnebel und Lösungsmitteldämpfe sind gesundheits-
schädlich. Nur in gut belüfteten Räumen oder bei künstlicher Belüftung
arbeiten. Das Tragen von Arbeitskleidung, Schutzbrille, Gehörschutz und
Handschuhen wird empfohlen.
Achtung! Verletzungsgefahr! Sprühstrahl nicht auf Menschen oder Tiere
richten.
Steckdosen und Schalter unbedingt abkleben.
Gefahr eines elektrischen Schlages durch eindringendes Sprühmaterial!
•
Die Spritzpistolen dürfen nicht zum Sprühen brennbarer Stoe verwendet werden.
•
Die Spritzpistolen dürfen nicht mit brennbaren Lösungsmitteln gereinigt werden.
•
Achten Sie auf die Gefahren die von dem versprühten Sto ausgehen können und
beachten Sie ebenfalls die Aufschriften auf den Behältern oder die vom Hersteller des
Stoes angegebenen Hinweise.
•
Versprühen Sie keinerlei Stoe von denen Sie die Gefährlichkeit nicht kennen.
•
In Betriebsstätten, die unter die Explosionsschutz-Verordnung fallen, dürfen die
Spritzpistolen nicht benutzt werden.
•
Um Explosionsgefahr bei Spritzarbeiten zu vermeiden, muss für eine gute natürliche
oder künstliche Lüftung gesorgt werden.
•
BeimSpritzendürfeninderUmgebungkeine Zündquellenvorhandensein,wie z. B.oenes
Feuer, Rauchen von Zigaretten, Funken, glühende Drähte und heisse Oberächen.
•
Achten Sie darauf, dass keine Lösemitteldämpfe vom Gerät angesaugt werden. Nicht
auf das Gerät sprühen!

D
6
Flexio 687
•
Die Spritzpistole ist kein Spielzeug. Lassen Sie deswegen Kinder nicht mit der Spritzpistole
hantieren oder spielen.
•
Vor allen Arbeiten an der Spritzpistole den Netzstecker aus der Steckdose ziehen.
•
Decken Sie nicht zu spritzende Flächen ab. Beachten Sie beim Arbeiten, dass z. B. durch
Wind, Farbnebel über größere Distanzen verfrachtet werden kann und dadurch Schäden
verursacht werden können.
•
Das Gerät darf nur mit funktionsfähigem Ventil betrieben werden. Wenn Farbe
in den Belüftungsschlauch (Abb. 1, 18) steigt, Gerät nicht weiter betreiben!
Belüftungsschlauch, Ventil und Membran demontieren, reinigen und ggf. Membran
ersetzen.
•
Spritzpistole nicht legen.
•
Das Gerät ist mit einerThermosicherung ausgestattet, welche das Gerät bei Überhitzung
abschaltet. In diesem Falle Gerät ausschalten, Netzstecker ziehen und das Gerät mind.
30 Minuten abkühlen lassen. Überhitzungsursache abstellen, z. B. geknickter Schlauch,
verschmutzter Luftlter, abgedeckte Schlitze zur Luftansaugung.
Mit original WAGNER Zubehör und Ersatzteilen haben Sie die Gewähr, dass alle
Sicherheitsvorschriften erfüllt sind.
4. Beschreibung/ Lieferumfang

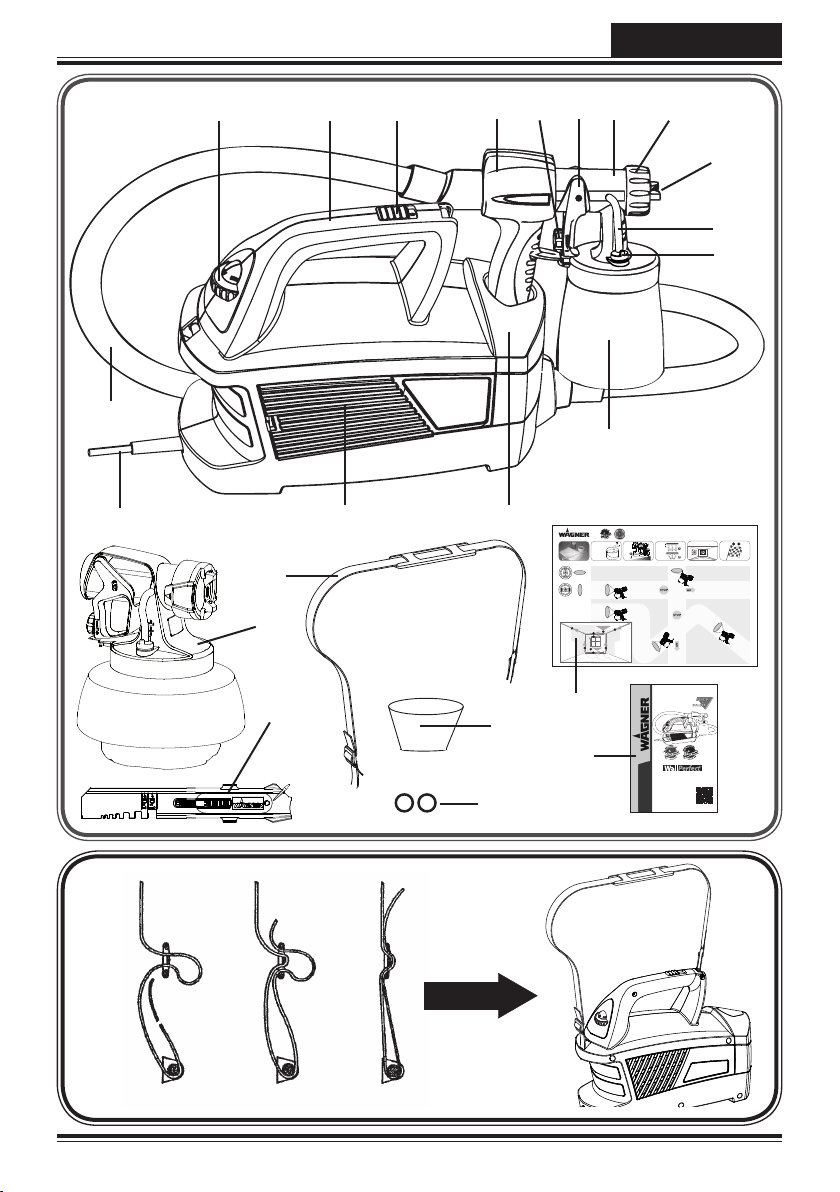

Beschreibung/ Lieferumfang (Abb. 1)
1) Luftkappe 2) Düse
3) Überwurfmutter 4) Sprühaufsatz Perfect Spray
5) Abzugsbügel 6) Materialmengenregulierung
7) Pistolengri 8) EIN/AUS Schalter
9) Tragegri 10) Luftmengenregulierung
11) Luftschlauch 12) Netzkabel
13) Deckel Luftlterfach 14) Luftlter
15) Pistolenhalter 16) Behälter (800 ml)
17) Ventil 18) Belüftungsschlauch
19) Tragegurt 20) Sprühaufsatz WallPerfect I-Spray
21) Rührstab 22) Einfülltrichter (2 Stk.)
23) Ersatz-Düsendichtung (3 Stk.)* 24) Übungsposter
25) Betriebsanleitung 26) Gleitfett (ohne Abbildung)*
* Bendet sich im Behälter, vor Inbetriebnahme entfernen!
5. Anwendungsbereich
Mit der Flexio 687 kann eine Vielzahl von Beschichtungsstoen verarbeitet werden.
Abhängig vom Beschichtungssto muss ein anderer Sprühaufsatz verwendet werden:

D
7
Flexio 687

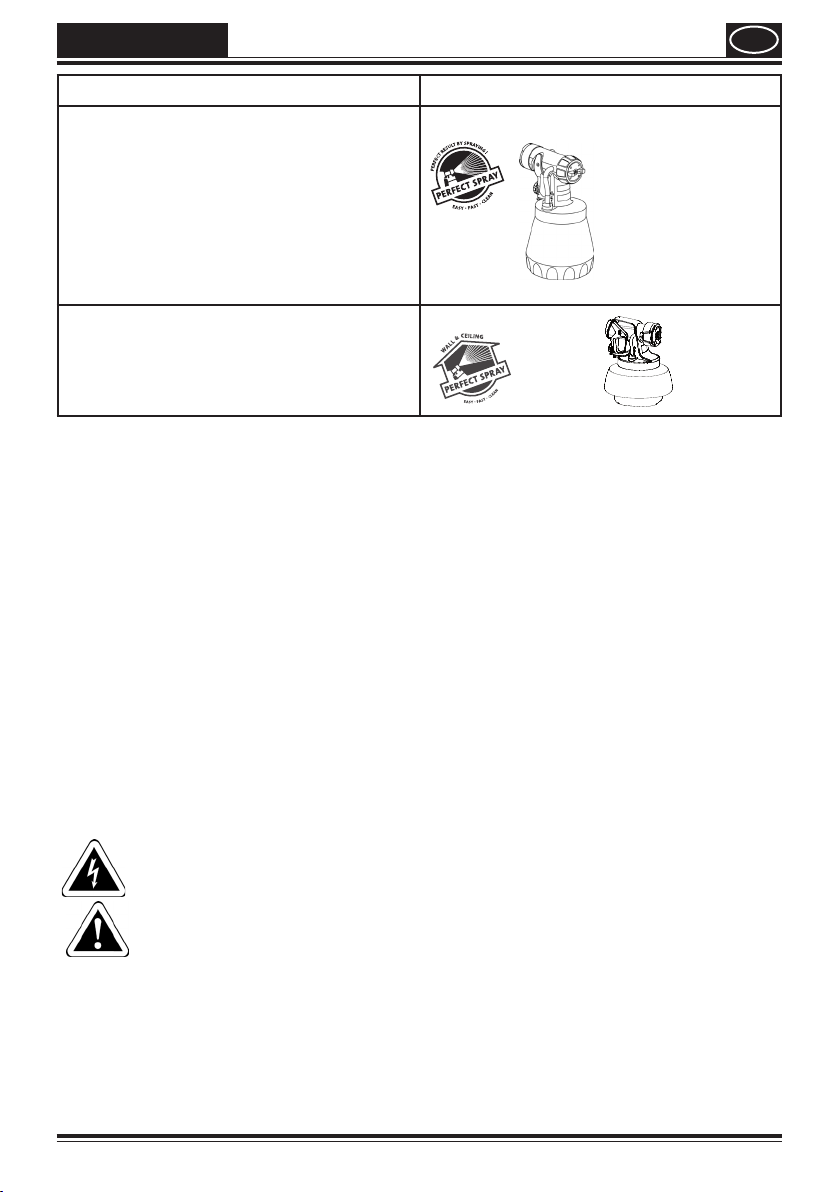

Beschichtungsto Sprühaufsatz
Dünnflüssige Beschichtungstoffe:
Lösemittelhaltige und wasserverdünnbare
Lackfarben, Lasuren, Grundierungen,
2-Komponenten Lacke, Klarlacke,
Kraftfahrzeug-Decklacke, Beizen und
Holzschutzmittel
Alle Beschichtungsstoe mit rotem Perfect
Spray Logo
Perfect Spray (anthrazit)
Innenwandfarbe (Dispersionen und
Latex-farben)
Alle Beschichtungsstoe mit grünem
Perfect Spray Logo
WallPerfect (weiß)
6. Verarbeitbare Beschichtungsstoe
Innenwandfarbe (Dispersionen und Latexfarbe)
Lösemittelhaltige und wasserverdünnbare Lackfarben, Lasuren, Grundierungen,
2-Komponenten Lacke, Klarlacke, Kraftfahrzeug-Decklacke, Beizen und
Holzschutzmittel.
7. Nichtverarbeitbare Beschichtungsstoe
Materialien die stark schmirgelnde Bestandteile enthalten, Fassadenfarbe, Laugen und
säurehaltige Beschichtungsstoe.
Brennbare Beschichtungsstoe.
8. Vorbereitung des Arbeitsplatzes (bei Innenwandfarbe)
Steckdosen und Schalter unbedingt abkleben. Gefahr eines
elektrischen Schlages durch eindringendes Sprühmaterial!
Decken Sie alle nicht zu sprühende Flächen und Objekte ab, bzw.
entfernen Sie diese aus dem Arbeitsbereich. Für Schäden durch
Farbnebel (Overspray) wird keine Haftung übernommen.
Silikatfarbe verätzt bei Kontakt Glas- und Keramikächen! Alle
entsprechenden Oberächen müssen daher unbedingt komplett
abgedeckt werden.

D
8
Flexio 687
iAchten Sie auf die Qualität des verwendeten Abklebebandes.
Verwenden Sie auf Tapeten und gestrichenen Untergründen kein zu stark
haftendes Klebeband, um Beschädigungen beim Entfernen zu vermeiden.
Entfernen Sie Klebebänder langsam und gleichmäßig; keinesfalls ruckartig.
Lassen Sie Flächen nur so lange wie nötig abgeklebt, um mögliche
Rückstände beim Entfernen zu minimieren.
Beachten Sie auch die Hinweise des Klebebandherstellers.
9. Vorbereitung des Beschichtungsstoes
•
Rühren Sie das Material im Originalbehälter gründlich auf. Bei Innenwandfarbe
empehlt sich hierfür ein Rührwerk.
i
Die Flexio 687 wurde entwickelt, um alle handelsüblichen Farben
unverdünnt verarbeiten zu können. Bei glatten Untergründen und besonders
dicküssigen, gelartigen Farben sollte 10% verdünnt werden. Auch bei
zu grober Zerstäubung oder einer, selbst bei maximaler Einstellung, zu
geringen Fördermenge kann eine Verdünnung notwendig sein.
Detaillierte Informationen zu den einzelnen Materialien und die maximal
zulässige Verdünnung nden Sie auf dem technischen Datenblatt des
Materialherstellers (z.B. im Internet erhältlich).
iSprühmaterial mit mindestens Zimmertemperatur führt zu einem besseren
Sprühergebnis.
10. Inbetriebnahme
Vor Anschluss an das Stromnetz darauf achten, dass die Netzspannung mit der
Angabe auf dem Leistungsschild übereinstimmt.
Gerät nur auf ebener und sauberer Fläche abstellen. Gerät kann sonst Staub usw.
ansaugen.
1. Tragegurt am Gerät anbringen. (Abb. 2).
2. Behälter von der Spritzpistole abschrauben.
3. Steigrohr ausrichten. (Abb. 3)
Bei richtiger Position des Steigrohres kann der Behälterinhalt fast ohne Rest
verspritzt werden.
Bei Arbeiten an liegenden Objekten: Steigrohr nach vorne drehen. (Abb. 3 A)
Spritzarbeiten bei über Kopf Objekten: Steigrohr nach hinten drehen. (Abb. 3 B)
iZur einfacheren Beschichtung von Decken und liegenden Objekten,
empfehlen wir die 60 cm lange HVLP Griverlängerung.
(Best. Nr. 2307 678)
4. Behälter auf Papierunterlage stellen und vorbereiteten Beschichtungssto einfüllen.

D
9
Flexio 687
Behälter fest an die Spritzpistole anschrauben.
5. Vorder- und Hinterteil der Pistole miteinander verbinden. (Abb. 5)
6. Luftschlauch montieren (Abb. 4, A + B). Luftschlauch in den Anschluss des Gerätes und
des Pistolengris fest einstecken. Die Stellung des Schlauches kann dabei beliebig
gewählt werden.
7. Gerät mit Tragegurt umhängen.
8. EIN / AUS Schalter am Gerät betätigen.
iDas beiliegende Übungsposter ist ideal, um sich mit der Bedienung der
Sprühpistole vertraut zu machen. Nach diesen ersten Sprühversuchen,
ist es zweckmäßig auf Karton oder ähnlichem Untergrund eine
Sprühprobe durchzuführen, um die Material- und Luftmenge für ein
optimales Spritzbild zu ermitteln.
Detaillierte Informationen zu diesen Einstellungen nden Sie in den
folgenden Kapiteln 11 -14.
11. Einstellung des gewünschten Spritzbildes
(PerfectSpray Sprühaufsatz)
WARNUNG! Verletzungsgefahr! Niemals während der Einstellung der
Luftkappe den Abzugsbügel ziehen.
Bei leicht gelöster Überwurfmutter (Abb. 6, 1) die Luftkappe (2) in die gewünschte
Spritzbild-Position drehen (Pfeil). Danach Überwurfmutter wieder festziehen.
Abb. 7 A = senkrechter Flachstrahl  für horizontalen Farbauftrag
Abb. 7 B = waagrechter Flachstrahl für vertikalen Farbauftrag
Abb. 7 C = Rundstrahl für Ecken und Kanten sowie schwer
zugängliche Flächen
12. Einstellung des gewünschten Spritzbildes
(WallPerfect I-Spray Sprühaufsatz)
WARNUNG! Verletzungsgefahr! Niemals während der Einstellung der
Luftkappe den Abzugsbügel ziehen.
Durch Drehen des Einstellringes (Abb. 8, 1) können 2 verschiedene Spritzstrahlformen
eingestellt werden.

D
10
Flexio 687
Abb. 9 A = senkrechter Flachstrahl  für horizontalen Farbauftrag
Abb. 9 B = waagrechter Flachstrahl für vertikalen Farbauftrag
13. Einstellung der Materialmenge (Abb. 10)
Materialmenge durch Drehen der Regulierung am Abzugsbügel der Pistole festlegen.
- nach links drehen weniger Materialmenge
+ nach rechts drehen mehr Materialmenge
14. Einstellung der Luftmenge (Abb. 11)
Je nach Viskosität (Flüssigkeit) des zu versprühenden Materials und der Beschaenheit
des zu beschichtenden Objektes, kann es vorteilhaft sein die Luftmenge zu variieren. Sehr
dünnüssige Materialien (wie z.B. wässrige Lasuren) müssen nicht mit der maximalen
Luftmenge zerstäubt werden. Es ist ratsam hier die Luftmenge zu reduzieren und dadurch
den Sprühnebel zu minimieren. Dies gilt auch für die Verwendung des Kleinmengen- und
Heizkörper/Detailsprühaufsatzes (Zubehör).
- nach rechts drehen weniger Luftmenge
+ nach links drehen mehr Luftmenge
15. Spritztechnik
i
Das Spritzergebnis hängt entscheidend davon ab, wie glatt und sauber die
Oberäche vor dem Spritzen ist. Deshalb die Oberäche sorgfältig vorbehandeln
und staubfrei halten.
•
Nicht zu spritzende Flächen abdecken.
•
Gewinde oder ähnliches am Spritzobjekt abdecken.
iWichtig: Am Rand der Spritzäche beginnen. Zuerst mit der
Sprühbewegung beginnen und dann den Abzugsbügel drücken.
Unterbrechungen innerhalb der Spritzäche vermeiden.
•
Die Spritzbewegung sollte nicht aus dem Handgelenk, sondern aus dem Arm
kommen. Somit bleibt während des Spritzvorgangs immer der gleiche Abstand
zwischen Spritzpistole und Fläche gewährleistet. Wählen Sie einen Abstand
von 5 - 15 cm je nach gewünschter Spritzstrahlbreite. Bei der Verarbeitung
von Innenwandfarbe sollte der Abstand ca. 20-30 cm betragen.

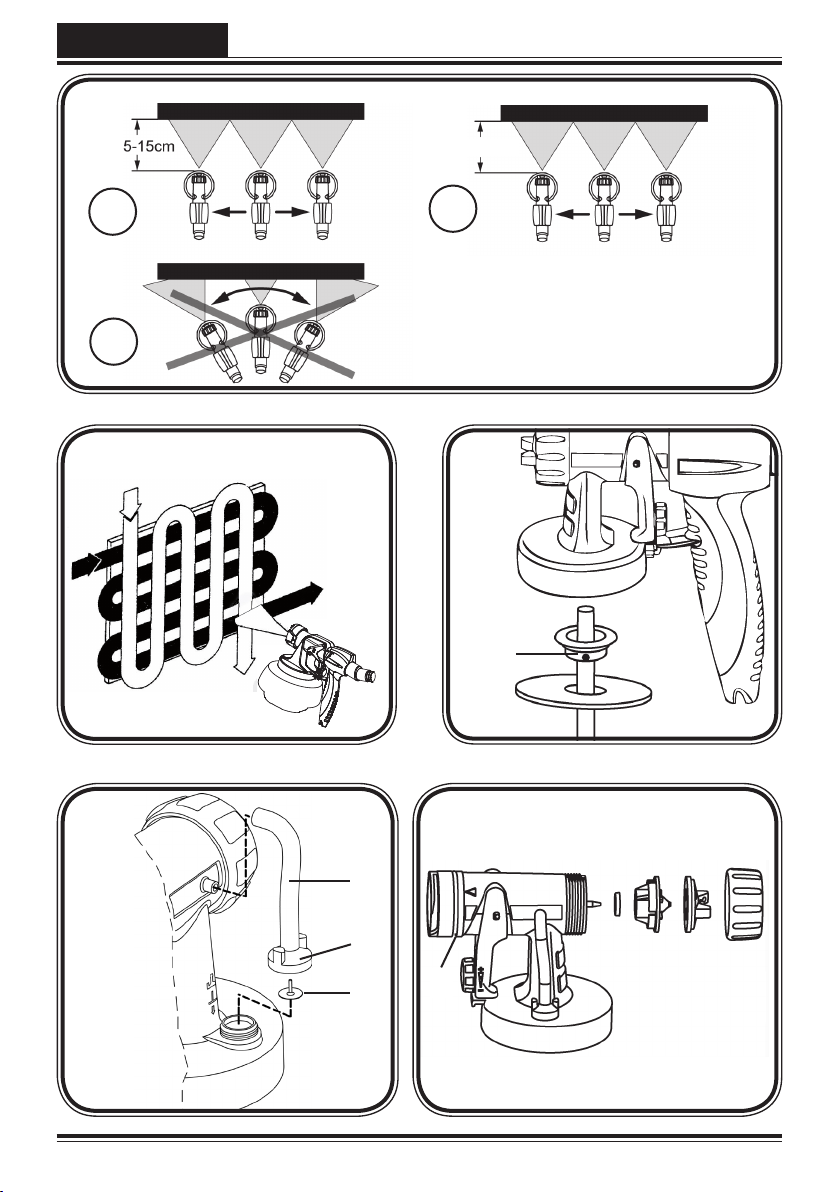

Abb. 12 A/12 B: RICHTIG gleichmäßiger Abstand zum Objekt
Abb. 12 C: FALSCH ungleichmäßiger Abstand erzeugt ungleichmäßigen
Farbauftrag
•
Bewegen Sie die Spritzpistole gleichmäßig quer oder auf und ab, je nach

D
11
Flexio 687
Spritzbildeinstellung.
•
Eine gleichmäßige Spritzpistolenführung ergibt eine einheitliche Oberächenqualität.
•
Bei Beschichtungssto-Aufbau an der Düse und Luftkappe, beide Teile mit Lösemittel
bzw. Wasser reinigen.
iSprühen Sie bei schlecht deckender Farbe oder stark saugendem
Untergrund im "Kreuzgang" (Abb. 13).
iInnenwandfarbe in kräftigen Farbtönen mindesten zweimal auftragen (erste
Farbschicht zuerst trocknen lassen). Dadurch wird ein deckender Auftrag
erreicht.
16. Arbeitsunterbrechung bis 4 Stunden
•
Gerät ausschalten.
•
Bei längeren Pausen Behälter durch kurzes Aufdrehen und anschließendem
Verschließen entlüften.
•
Nach der Arbeitsunterbrechung Düsenönungen reinigen.
•
Beim Verarbeiten von 2-Komponenten Lacken, ist das Gerät sofort zu reinigen.
17. Außerbetriebnahme und Reinigung
Eine sachgemäße Reinigung ist Voraussetzung für den einwandfreien Betrieb des
Farbauftragsgerätes. Bei fehlender oder unsachgemäßer Reinigung werden keine
Garantieansprüche übernommen.
1) Gerät ausschalten. Bei längeren Pausen und nach Beendigung der Arbeit Behälter
entlüften. Dies kann durch kurzes Aufdrehen und anschließendem Verschließen
des Behälters oder durch Betätigung des Abzugsbügels und Ablassen der Farbe ins
Originalgebinde geschehen.
2) Pistole teilen. Haken (Abb. 5“click”) leicht nach unten drücken.
Pistolen-Vorderteil und Pistolen-Hinterteil gegeneinander verdrehen und
auseinander nehmen.
3) Behälter abschrauben. Restlicher Beschichtungssto in Materialdose zurückleeren
4) Behälter und Steigrohr mit Pinsel vorreinigen. Entlüftungsbohrung (Abb. 14, A)
reinigen
5) Lösemittel bzw. Wasser in den Behälter einfüllen. Behälter anschrauben.
Verwenden Sie zur Reinigung keine brennbaren Materialien.
6) Pistole wieder zusammenbauen (Abb. 5)
7) Gerät einschalten und Lösemittel bzw. Wasser in einen Behälter oder ein Tuch
spritzen.
8) Den obigen Vorgang wiederholen, bis an der Düse klares Lösemittel bzw. Wasser
austritt.
9) Gerät ausschalten und Pistole teilen. Haken (Abb. 5“click”) leicht nach unten drücken.
Pistolen-Vorderteil und Pistolen-Hinterteil gegeneinander verdrehen und auseinander
nehmen.

D
12
Flexio 687
18. Reinigung PerfectSpray Sprühaufsatz
1) Behälter abschrauben und entleeren. Steigrohr mit Behälterdichtung herausziehen.
ACHTUNG! Dichtungen, Membran und Düsen- oder Luftbohrungen der
Spritzpistole niemals mit spitzen metallischen Gegenständen reinigen.
Belüftungsschlauch und Membran sind nur bedingt lösemittelbeständig.
Nicht in Lösemittel einlegen sondern nur abwischen.
2) Ist der Belüftungsschlauch (Abb. 15, A) innen verschmutz, diesen oben vom
Pistolenkörper abziehen. Ventildeckel (B) aufschrauben. Membran (C) entnehmen.
Alle Teile sorgfältig reinigen.
3) Überwurfmutter abschrauben, Luftkappe und Düse abnehmen. Luftkappe,
Düsendichtung und Düse mit Pinsel und Lösemittel bzw. Wasser reinigen. (Abb.16)
4) Spritzpistole und Behälter außen mit einem in Lösemittel bzw. Wasser getränktem
Tuch reinigen.
5) Teile wieder zusammenbauen (siehe“Zusammenbau”).
Zusammenbau
Gerät darf nur mit unversehrter Membran (Abb. 15, C) betrieben werden.
1) Membran (Abb. 15, C) mit Stift nach oben auf das Unterteil des Ventils setzen. Siehe
hierzu auch Markierung auf dem Pistolenkörper.
2) Ventildeckel (Abb. 15, B) vorsichtig aufsetzen und zuschrauben.
3) Belüftungsschlauch (Abb. 15, A) auf Ventildeckel und auf Nippel am Pistolenkörper
stecken.
4) Düsendichtung (Abb. 17, 1) über die Nadel (3) schieben, die Nut (Schlitz) muss dabei
zu Ihnen zeigen.
5) Düse auf den Pistolenkörper stecken und durch Drehen die richtige Position nden.
6) Luftkappe auf Düse stecken und mit Überwurfmutter festziehen.
7) Behälterdichtung von unten auf das Steigrohr stecken und bis über den Bund schieben.
Dabei Behälterdichtung leicht drehen.
8) Steigrohr mit Behälterdichtung in Pistolenkörper stecken.
19. Reinigung WallPerfect I-Spray
Sprühaufsatz
1) Behälter abschrauben und entleeren. Steigrohr mit Behälterdichtung herausziehen.
ACHTUNG! Dichtungen, Membran und Düsen- oder Luftbohrungen der
Spritzpistole niemals mit spitzen metallischen Gegenständen reinigen.
Belüftungsschlauch und Membran sind nur bedingt lösemittelbeständig.
Nicht in Lösemittel einlegen sondern nur abwischen.
