WAGNER WallPerfect Flexio 995 User manual

2 ans de
garantie
2 jaar
garantie
2 years
Guarantee
2 Jahre
Garantie
WallPerfect
Flexio 995
D/GB/F/NL 
Originalbetriebsanleitung

WallPerfect Flexio 995
+ + ........... 126
  
..........................................1 - 31
D
.........................................32 - 62
GB
.........................................63 - 94
F
........................................95 - 124
NL

D
1
WallPerfect Flexio 995
Allgemeines
HERZLICHEN DANK FÜR IHR VERTRAUEN
Wir gratulieren Ihnen zum Erwerb dieses Markenproduktes von Wagner und sind
überzeugt, dass es Ihnen viel Freude bereiten wird.
Bitte lesen Sie vor Inbetriebnahme die Bedienungsanleitung genau durch und
beachten Sie die Sicherheitshinweise. Bewahren Sie die Bedienungsanleitung bitte
sorgfältig auf und legen Sie sie dem Produkt bei, falls Sie es einmal weitergeben sollten.
Für Fragen, Anregungen undWünsche stehen wir Ihnen gerne unter der auf der Rückseite
angegebenen Rufnummer oder der Internetseite www.wagner-group.com/service zur
Verfügung.
........... 126
Inhalt
1. Erklärung der verwendeten Symbole .............................................2
2. Allgemeine Sicherheitshinweise..................................................2
3. Sicherheitshinweise für Farbauftragsgeräte.......................................5
4. Lieferumfang ....................................................................7
5. Anwendungsbereich.............................................................8
6. Verarbeitbare Beschichtungsstoe ...............................................8
7. Nichtverarbeitbare Beschichtungsstoe ..........................................8
8. Vorbereitung des Beschichtungstoes............................................9
9. Vorbereitung des Arbeitsplatzes (bei Innenwandfarbe)............................9

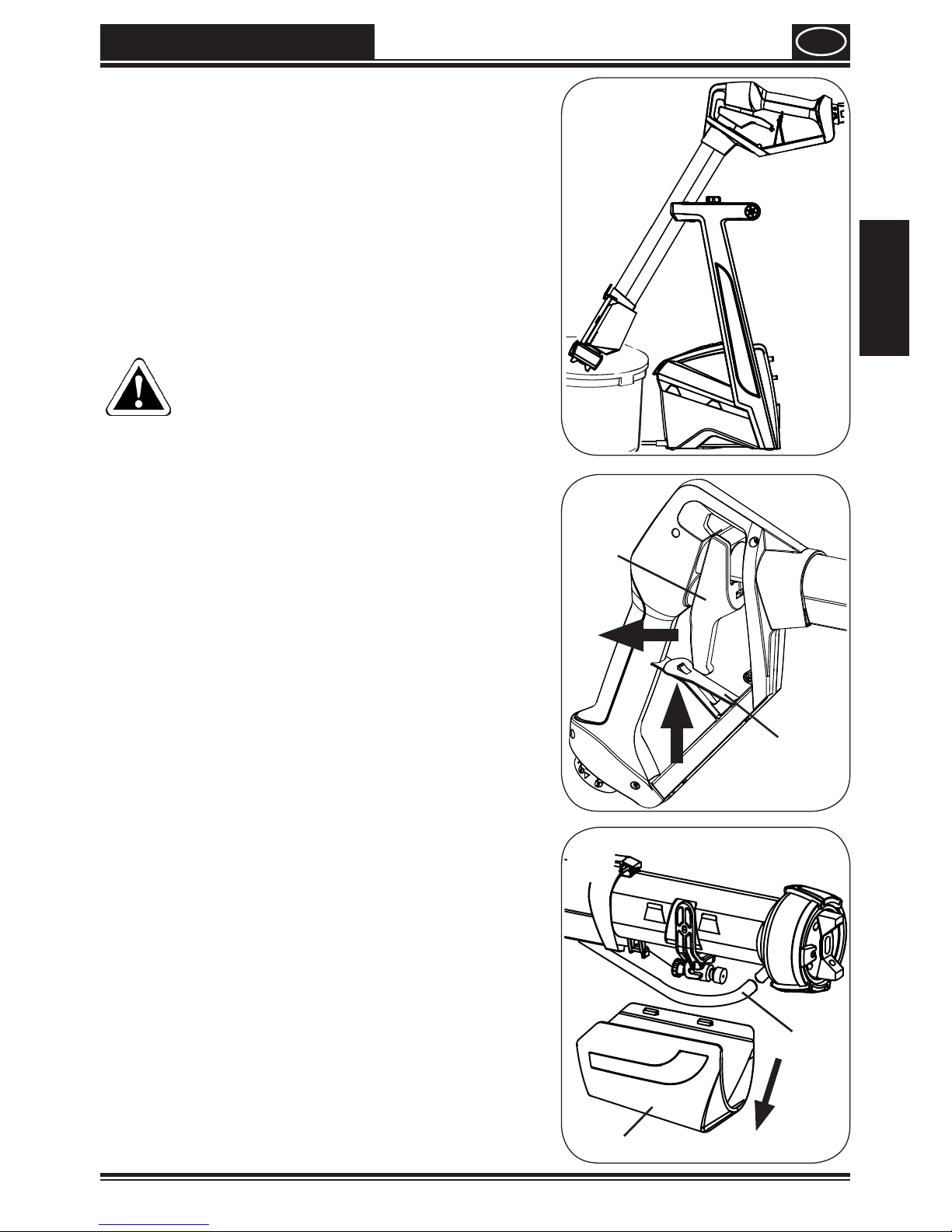

10. Montage der Sprühlanze (Abb. 2) .............................................10

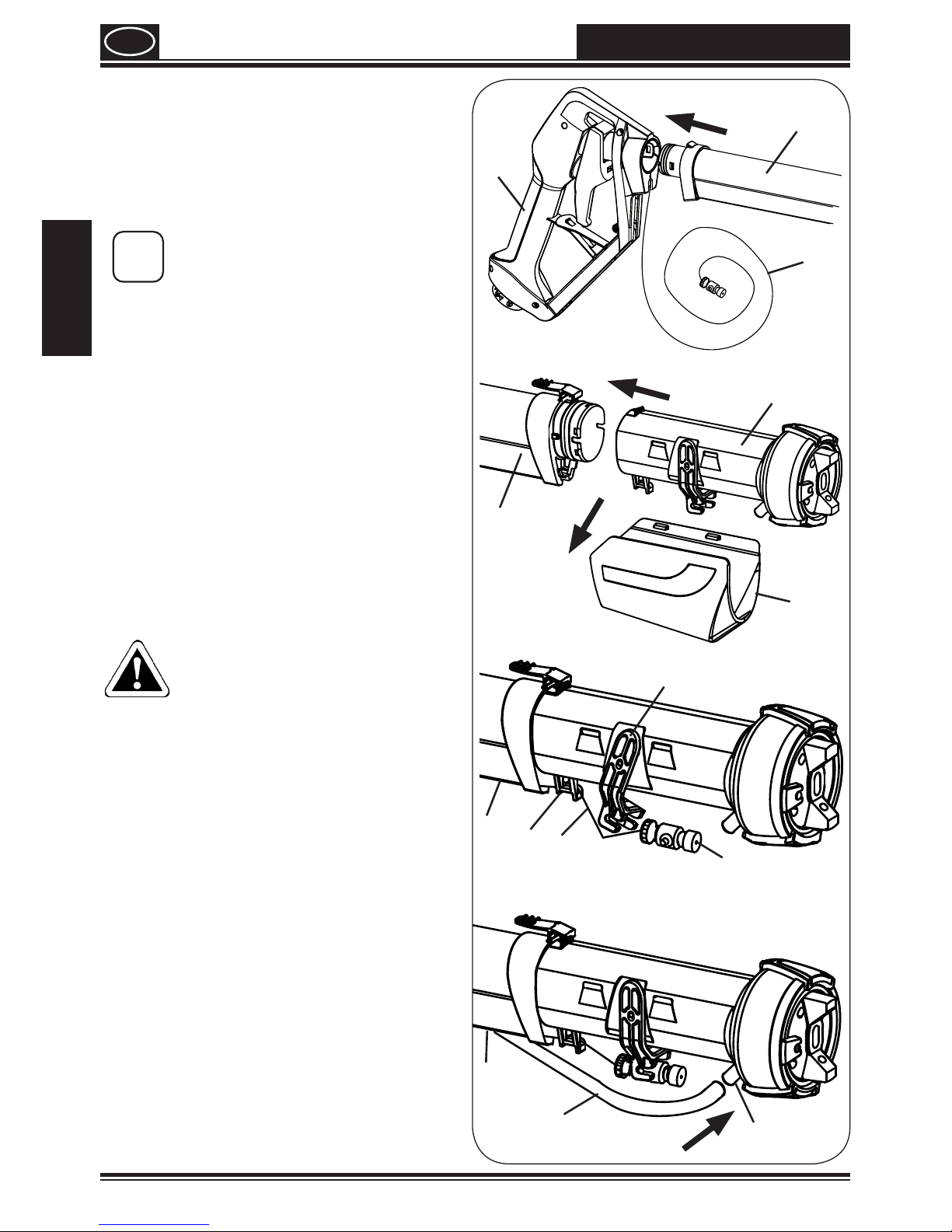

11. Anschließen der Schläuche (Abb. 3) ...........................................11
12. Einstellungen am Multifunktionsschalter (Abb. 4, A) ...........................12
13. Einstellung der Materialmenge beim Arbeiten mit der Sprühlanze (Abb. 4, B) ...12
14. Einstellung der Sprühstrahlbreite an der Sprühlanze (Abb. 5) ..................12
15. Inbetriebnahme beim Arbeiten mit der Sprühlanze............................13

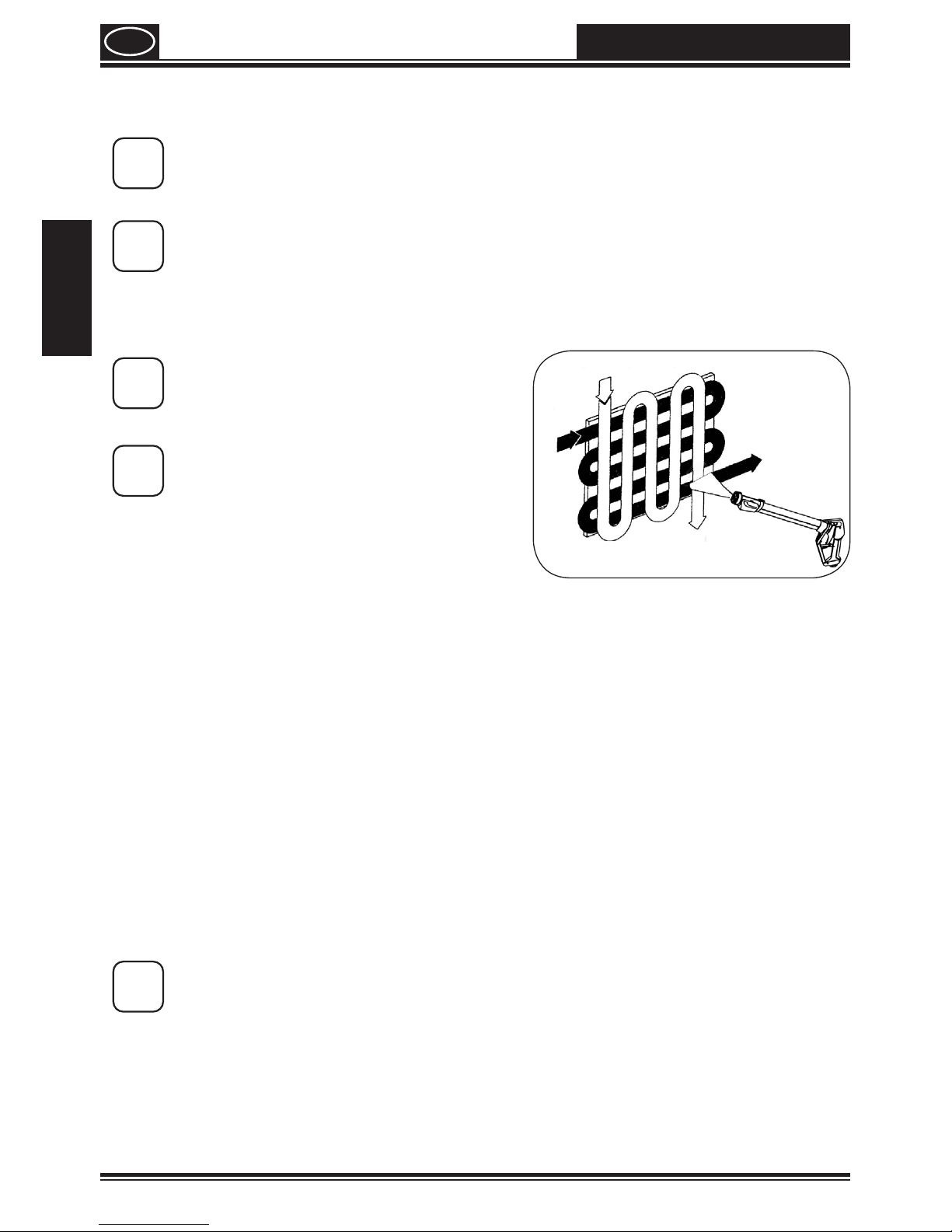

16. Spritztechnik mit der Sprühlanze.............................................. 13
17. Arbeitsunterbrechung ........................................................14
18. Außerbetriebnahme und Reinigung bei Verwendung der Sprühlanze ..........14
19. Behebung von Störungen beim Arbeiten mit der Sprühlanze ..................18
20. Inbetriebnahme beim Arbeiten mit dem Sprühaufsatz ........................20
21. Einstellung des gewünschten Spritzbildes beim Arbeiten mit dem Sprühaufsatz 21
22. Einstellung der Materialmenge beim Sprühaufsatz (Abb. 22). . . . . . . . . . . . . . . . . . . 22
23. Spritztechnik mit dem Sprühaufsatz...........................................22
24. Arbeitsunterbrechung ........................................................23
25. Außerbetriebnahme und Reinigung bei Verwendung des Sprühaufsatzes ......23
26. Behebung von Störungen ....................................................25
27. Wartung .....................................................................26
28. Lagerung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
29. Ersatzteile ....................................................................27
30. Zubehör .....................................................................28
31. Technische Daten.............................................................29

D
2
WallPerfect Flexio 995
Allgemeines
1. Erklärung der verwendeten Symbole
Dieses Symbol weist auf eine potenzielle Gefahr für Sie bzw. das
Gerät hin. Unter diesem Symbol nden Sie wichtige Informationen,
wie Sie Verletzungen und Schäden am Gerät vermeiden.
Gefahr eines elektrischen Schlages
i
Kennzeichnet Anwendungstipps und andere besonders nützliche
Hinweise.
Einstellung für einen breiten Sprühstrahl
Einstellung für einen schmalen Sprühstrahl
Mit diesem Symbol gekennzeichnete Geräte und Zubehöre
sind für die Verarbeitung von dicküssigen Materialien wie z.B.
Innenwandfarben (Dispersionen und Latexfarben) geeignet.
Trägt ein Material dieses Logo, ist es für die Verwendung mit dem
entsprechenden Gerät besonders gut geeignet.
Mit diesem Symbol gekennzeichnete Geräte und Zubehöre sind
für die Verarbeitung von dünnüssigen Materialien wie z.B. Lacke,
Lasuren und speziell darauf eingestellte Wandfarben geeignet.
Trägt ein Material dieses Logo, ist es für die Verwendung mit dem
entsprechenden Gerät besonders gut geeignet.
2. Allgemeine Sicherheitshinweise
Achtung! Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der nachstehend
aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen. Der nachfolgend verwendete Begri
“Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit
Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1. Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder

D
3
WallPerfect Flexio 995
Allgemeines
unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung,
in der sich brennbare Flüssigkeiten, Gase oder Stäube benden.
Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden
können.
c) Halten Sie Kinder und andere Personen während der Benutzung des
Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät
verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker
gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende
Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen, wie von Rohren,
Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch
elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in
ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen
oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel
fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie
nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die
Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert
das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Gerätes in feuchter Umgebung nicht vermeidbar
ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters verhindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit
Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät
nicht, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des
Gerätes kann zu ernsthaften Verletzungen führen.

D
4
WallPerfect Flexio 995
Allgemeines
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.
Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie
sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die
Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim
Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die
Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das
Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden
Geräteteil bendet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren
Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das
Gerät in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder
Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich
bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.
g) Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt
oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden
und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit
dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
4. Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür
bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein
Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und
muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.

D
5
WallPerfect Flexio 995
Allgemeines
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite
von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit
diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.
Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt
werden.
e) Pegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche
Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die Funktion des Gerätes
beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des
Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten
Elektrowerkzeugen.
f) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge
usw.entsprechend diesen Anweisungen und so, wie es für diesen
speziellen Gerätetyp vorgeschrieben ist. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von
Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
5. Service
a) Lassen Sie Ihr Gerät nur von qualiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des
Geräts erhalten bleibt.
b) Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich
qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
3. Sicherheitshinweise für Farbauftragsgeräte
•
Achtung! Atemschutz tragen: Farbnebel und Lösungsmitteldämpfe sind gesundheits-
schädlich. Nur in gut belüfteten Räumen oder bei künstlicher Belüftung arbeiten.
Das Tragen von Arbeitskleidung, Schutzbrille, Gehörschutz und Handschuhen wird
empfohlen.
ACHTUNG VERLETZUNGSGEFAHR!
Niemals die Sprühlanze auf sich, Personen oder Tiere richten.
Steckdosen und Schalter unbedingt abkleben.
Gefahr eines elektrischen Schlages durch eindringendes Sprühmaterial!
•
Das Gerät darf nicht zum Sprühen brennbarer Stoe verwendet werden.
•
Das Gerät darf nicht mit brennbaren Lösungsmitteln gereinigt werden.

D
6
WallPerfect Flexio 995
Allgemeines
•
Achten Sie auf die Gefahren die von dem versprühten Sto ausgehen können und
beachten Sie ebenfalls die Aufschriften auf den Behältern oder die vom Hersteller des
Stoes angegebenen Hinweise.
•
Versprühen Sie keinerlei Stoe von denen Sie die Gefährlichkeit nicht kennen.
•
In Betriebsstätten, die unter die Explosionsschutz-Verordnung fallen, darf das Gerät
nicht benutzt werden.
•
Um Explosionsgefahr bei Sprüharbeiten zu vermeiden, muss für eine gute natürliche
oder künstliche Lüftung gesorgt werden.
•
Beim Sprühen dürfen in der Umgebung keine Zündquellen vorhanden sein, wie
z. B. oenes Feuer, Rauchen von Zigaretten, Funken, glühende Drähte und heiße
Oberächen.
•
Achten Sie darauf, dass keine Lösemitteldämpfe vom Gerät angesaugt werden. Nicht
auf das Gerät sprühen!
•
Das Gerät ist kein Spielzeug. Lassen Sie deswegen Kinder nicht mit dem Gerät
hantieren oder spielen.
•
Vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose ziehen.
•
Nicht zu sprühende Flächen abdecken. Beachten Sie beim Arbeiten, dass z. B. durch
Wind, Farbnebel über größere Distanzen verfrachtet werden kann und dadurch
Schäden verursacht werden können.
•
Schalten Sie das Gerät immer aus bevor Sie die Sprühlanze in die Halterung stellen.
•
Der Sprühaufsatz für Lacke und Lasuren darf nur mit
funktionsfähigem Ventil betrieben werden. Wenn Farbe in den
Belüftungsschlauch (A) steigt, Gerät nicht weiter betreiben!
Belüftungsschlauch, Ventil und Membran demontieren, reinigen und
ggf. Membran ersetzen.
•
Befüllten Sprühaufsatz nicht legen.
Mit originalWAGNER Zubehör und Ersatzteilen haben Sie die Gewähr,
dass alle Sicherheitsvorschriften erfüllt sind.
A

D
7
WallPerfect Flexio 995
Allgemeines
4. Lieferumfang
Lieferumfang (Abb. 1)
1 Grundgerät Flexio 995 2 Sprühlanze (zerlegt) bestehend aus:
Handgri (a), Luftrohr (b) und Sprühkopf
(c)
3 Ersatzdüsendichtung Sprühkopf
(2 Stk, ohne Abb.).
4 Schlauchpaket bestehend aus:
Luftschlauch (d), Materialschlauch (e) und
Steuerschlauch (f)
5 Ansaugschlauch 6 Adapter zum Anschluss des Click& Paint
Handgries an den Luftschlauch
7 Handgri für Click& Paint
Sprühaufsätze
8 Sprühaufsatz Perfect Spray 800 für Lacke
und Lasuren
9 Übungsposter 10 Ersatzdüsendichtung für Sprühaufsatz
(ohne Abb.)
11 Gleitfett (ohne Abb.) 12 Stirstick
Materialnr.2314149 1008EBMA
2
4
3
33
1
1
3
1
OFF
Testposter
+ 0 - 10%
A B C D E F
Cover up ! 1
– 4
10-30cm
A B
1
2a
2b 2c
4d
4e
4f 5
6
78
a
9
12

D
8
WallPerfect Flexio 995
Allgemeines
5. Anwendungsbereich
Mit der Flexio 995 können Innenwandfarben direkt aus dem Farbeimer verarbeitet
werden. Außerdem können durch den Click&Paint Adapter alle Wagner Sprühaufsätze
zum Verarbeiten von Lacke und Lasuren verwendet werden.
Je nachdem, welches Material verarbeitet werden soll, muss entweder die Sprühlanze
oder der Sprühaufsatz verwendet werden.
Beschichtungsto Zu verwendendes Auftragswerkzeug
Wasserlösliche Innenwandfarbe
(Dispersionen und Latexfarbe)
Sprühlanze
Lösemittelhaltige und wasserverdünnbare
Lackfarben, Lasuren, Grundierungen,
2-Komponenten Lacke, Klarlacke,
Kraftfahrzeug-Decklacke, Beizen und
Holzschutzmittel
Alle Beschichtungsstoe mit rotem Perfect
Spray Logo
Sprühaufsatz Perfect Spray
6. Verarbeitbare Beschichtungsstoe
Wasserlösliche Innenwandfarbe (Dispersionen und Latexfarbe)
Lösemittelhaltige und wasserverdünnbare Lackfarben, Lasuren, Grundierungen,
2-Komponenten Lacke, Klarlacke, Kraftfahrzeug-Decklacke, Beizen und
Holzschutzmittel
Achtung! Lösemittelhaltige Materialien niemals mit dem Ansaugsystem direkt
ansaugen. Pumpe und Schläuche sind nicht lösemittelbeständig und können
beschädigt werden.
7. Nichtverarbeitbare Beschichtungsstoe
Materialien die stark schmirgelnde Bestandteile enthalten, Fassadenfarbe, Laugen und
säurehaltige Beschichtungsstoe.
Brennbare Beschichtungsstoe.
Folgende Materialien lassen sich nur mit optionalem Zubehör
verarbeiten.
Lösemittelhaltige Wandfarben (WallPerfect I-Spray Sprühaufsatz, Art. Nr. 2326 477)

D
9
WallPerfect Flexio 995
Allgemeines
Wandfarbe
8. Vorbereitung des Beschichtungstoes
Rühren Sie das Material im Originalbehälter gründlich auf. Bei Innenwandfarbe empehlt
sich hierfür ein Rührwerk.
iDie WallPerfect Flexio 995 wurde entwickelt, um alle handelsüblichen Farben
unverdünnt verarbeiten zu können. Bei glatten Untergründen und besonders
dicküssigen, gelartigen Farben sollte 10% verdünnt werden. Auch bei zu
grober Zerstäubung oder einer, selbst bei maximaler Einstellung, zu geringen
Fördermenge kann eine Verdünnung notwendig sein.
Detaillierte Informationen zu den einzelnen Materialien und die maximal
zulässige Verdünnung nden Sie auf dem technischen Datenblatt des
Materialherstellers (z.B. im Internet erhältlich).
iSprühmaterial mit mindestens Zimmertemperatur führt zu einem besseren
Sprühergebnis.
iDie folgenden Kapitel 9 -19 behandeln den Einsatz der Flexio 995 als
Wandfarbensprühsystem.
Lesen Sie bitte die Kapitel 20 -26 , wenn Sie mit der Flexio 995 Lacke und
Lasuren verarbeiten möchten.
9. Vorbereitung des Arbeitsplatzes (bei Innenwandfarbe)
Steckdosen und Schalter unbedingt abkleben. Gefahr eines
elektrischen Schlages durch eindringendes Sprühmaterial!
Decken Sie alle nicht zu sprühende Flächen und Objekte ab, bzw.
entfernen Sie diese aus dem Arbeitsbereich. Für Schäden durch
Farbnebel (Overspray) wird keine Haftung übernommen.
Silikatfarbe verätzt bei Kontakt Glas- und Keramikächen! Alle
entsprechenden Oberächen müssen daher unbedingt komplett
abgedeckt werden.
iAchten Sie auf die Qualität des verwendeten Abklebebandes.
Verwenden Sie auf Tapeten und gestrichenen Untergründen kein zu stark
haftendes Klebeband, um Beschädigungen beim Entfernen zu vermeiden.
Entfernen Sie Klebebänder langsam und gleichmäßig; keinesfalls ruckartig.
Lassen Sie Flächen nur so lange wie nötig abgeklebt, um mögliche
Rückstände beim Entfernen zu minimieren.
Beachten Sie auch die Hinweise des Klebebandherstellers.

D
10
WallPerfect Flexio 995
Wandfarbe
10. Montage der Sprühlanze
(Abb. 2)
•
Aufgerolltes Zugseil (Abb. 2, 1) aus
Handgri (2) nehmen und abwickeln.
•
Luftrohr (3) in Handgri (2) stecken.
iLuftrohr und Handgri können
nach der Montage nicht mehr
getrennt werden. Versuchen
Sie nicht diese mit Gewalt zu
demontieren!
•
Sprühkopf (4) und Luftrohr (3)
zusammenstecken.
•
Abdeckung (5) von Sprühkopf (4)
entfernen.
•
Zugseil (6) in die Führungsschiene (7) an
der Unterseite des Luftrohres einlegen
und über den Führungshaken (8) zum
Sprühkopf führen.
•
Auslöser (9) nach hinten drücken und
Zugseil einhängen. Mit Stellschraube (10)
Zugseil leicht anspannen.
Achtung! Stellschraube (10)
nicht zu stark anziehen.
Die Düsenönung muss
noch geschlossen sein, da
ansonsten ungewollt Material
austreten kann.
•
Das Materialschlauchende (11) ohne
Sicherungsklammer auf den Stutzen (12)
am Sprühkopf schieben.
•
Materialschlauch eng am Sprühkopf
entlang führen und bis zum Handgri in
die Führungsschiene (7) drücken.
•
Abdeckung (5) an Sprühkopf wieder
einrasten.

1
2
3
3
4
5
9
78610
12
11
7

D
11
WallPerfect Flexio 995
Wandfarbe
11. Anschließen der
Schläuche (Abb. 3)
•
Steuerschlauch (1) in Handgri (2)
einstecken.
•
Dünneres Ende des schwarzen
Luftschlauches (3) in Handgri (2)
einsetzen (auf Markierung achten) und
durch drehen nach rechts xieren.
•
Dickeres Ende des Luftschlauches (3)
in den Luftschlauchanschluß (4) am
Grundgerät einsetzen (auf Markierung
achten) und durch drehen nach rechts
xieren.
•
Materialschlauch (5) auf
Materialschlauchanschluss (6) stecken
und mit Sicherungsklammer xieren.
•
Steuerschlauch (1) auf
Steuerschlauchanschluss (7) stecken.
•
Ansaugschlauch (8) auf
Ansaugschlauchanschluss (9) stecken und
mit Sicherungsklammer xieren.
•
Befestigungsklammer am
Ansaugschlauch (10) auf den Rand des
Farbgebindes stecken.
•
Ansaugschlauch bis auf den Grund des
Farbgebindes schieben.
iSchieben Sie den Schlauch nicht zu
weit in das Farbgebinde, da er sich
sonst nach oben krümmen und
Luft ansaugen kann.

1
2
3
3
4
5
6
1
7
89
10

D
12
WallPerfect Flexio 995
Wandfarbe
12. Einstellungen am Multifunktionsschalter (Abb. 4, A)
FILL/
CLEAN
Einstellung zur Reinigung
und zum Vorbefüllen des
Systems
OFF System aus
ON Einstellung zum Arbeiten
iBei der Verwendung des
Sprühaufsatzes für Lacke
und Lasuren stehen die
Funktionen FILL/CLEAN nicht
zur Verfügung!
13. Einstellung der Materialmenge beim Arbeiten mit der
Sprühlanze (Abb. 4, B)
Abhängig von der Materialbeschaffenheit (Viskosität) und der persönlichen
Arbeitsgeschwindigkeit, muss die Materialmenge entsprechend eingestellt werden.
Diese Einstellung erfolgt stufenlos mit dem Materialmengenregler:
weniger Materialmenge nach links drehen
mehr Materialmenge nach rechts drehen
iWir empfehlen mit einer niedrigen Materialmengeneinstellung zu beginnen
und diese dann schrittweise den Bedürfnissen anzupassen.
14. Einstellung der Sprühstrahlbreite an der Sprühlanze
(Abb. 5)
A = Breiter Sprühstrahl
(grün)
Zur Beschichtung von
größeren Flächen
Beim Arbeiten mit
großen Fördermengen
(grüner Bereich auf der
Mengenskala)
B = Schmaler Sprühstrahl
(rot)
Zur Beschichtung von
kleineren Flächen, Ecken
und Kanten
Beim Arbeiten mit
kleinen Fördermengen
(roter Bereich auf der
Mengenskala)
AB

AB
OFF
Fill/
CLEAN


D
13
WallPerfect Flexio 995
Wandfarbe
iZur Reduzierung von Farbnebel und zur Verbesserung des Sprühergeb-
nisses, sollte die Farbe auf der Mengenskala (rot oder grün) mit der Farbe
des Symbols der Sprühstrahlbreite (rot oder grün) übereinstimmen.
15. Inbetriebnahme beim Arbeiten mit der Sprühlanze
•
Gerät nur auf ebener und sauberer Fläche abstellen.
•
Vor Anschluss an das Stromnetz darauf achten, dass die Netzspannung mit der
Angabe auf dem Leistungsschild übereinstimmt.
Achtung! Überprüfen Sie vor dem Einschalten des Gerätes, dass der
Abzugsbügel nicht gezogen/arretiert ist. Ein arretierter Abzugsbügel
führt zu unbeabsichtigtem Versprühen von Farbe.
Arretieren Sie den Abzugsbügel ausschließlich während der
Reinigung.
•
Netzkabel einstecken.
•
Multifunktionsschalter (Abb. 6, A) auf "Fill/Clean" stellen.
•
Sprühlanze über das Farbgebinde halten.
•
Abzugbügel so lange gedrückt halten, bis Farbe aus der Düse
austritt.
Das System ist nun mit Farbe befüllt und betriebsbereit.
•
Sprühlanze vom Farbgebinde weghalten.
•
Multifunktionsschalter (Abb. 6, A) auf "ON" stellen.
16. Spritztechnik mit der Sprühlanze
•
Nicht zu sprühende Flächen abdecken.
•
Es ist zweckmäßig, auf Karton oder ähnlichem Untergrund eine
Sprühprobe durch-zuführen, um die passenden Einstellungen
zu ermitteln.
Wichtig: Am Rand der Sprühäche beginnen.
Zuerst mit der Sprühbewegung
beginnen und dann den Abzugsbügel
drücken. Unterbrechungen innerhalb
der Sprühäche vermeiden.
•
Wählen Sie einen Abstand von 10-30cm.
Abb. 7 A: RICHTIG gleichmäßiger Abstand zum
Objekt
Abb. 7 B: FALSCH ungleichmäßiger Abstand
erzeugt ungleichmäßigen Farbauftrag
•
Bewegen Sie die Sprühlanze gleichmäßig auf und
ab.
•
Für horizontales Arbeiten die Sprühlanze um 90°
drehen.
OFF
Fill/
CLEAN
A

10-30 cm
A
B


D
14
WallPerfect Flexio 995
Wandfarbe
•
Eine gleichmäßige Sprühlanzenführung ergibt eine einheitliche Oberächenqualität.
•
Bei Verschmutzung der Düse und Luftkappe, beide Teile mit Wasser reinigen.
iBei der Verarbeitung von dünnüssigen Materialien kann der Sprühstrahl
pulsieren. Dies hat in der Regel aber keinen negativen Einuss auf das
Sprühergebnis.
iBei ligranen Arbeiten (z.B. Umranden von Steckdosen), den Abzugsbügel
nicht vollständig durchziehen. Dadurch wird die Förderpumpe nicht
eingeschaltet und nur das Material versprüht, das sich bereits im System
bendet. Geht dieses zur Neige, kurz den Abzugsbügel vollständig
durchziehen, um das System wieder zu befüllen.
iSprühen Sie bei schlecht deckender
Farbe oder stark saugendem
Untergrund im "Kreuzgang" (Abb. 8).
iInnenwandfarbe in kräftigen Farbtönen
mindesten zweimal auftragen (erste
Farbschicht zuerst trocknen lassen).
Dadurch wird ein deckender Auftrag
erreicht.
17. Arbeitsunterbrechung
•
Gerät ausschalten (Multifunktionsschalter auf "OFF stellen).
•
Sprühlanze in Halterung stellen.
•
Farboberäche im Farbeimer mit etwas Wasser benetzen, damit sich keine Haut
bildet.
•
Nach der Arbeitsunterbrechung Düsenönungen reinigen.
18. Außerbetriebnahme und Reinigung bei Verwendung
der Sprühlanze
Eine sachgemäße Reinigung ist Voraussetzung für den einwandfreien Betrieb des
Farbauftragsgerätes. Bei fehlender oder unsachgemäßer Reinigung werden keine
Garantieansprüche übernommen.
i
Wir empfehlen zur Reinigung heißes Wasser zu verwenden.
•
Gerät ausschalten (Multifunktionsschalter auf "OFF stellen).
•
Ansaugschlauch aus Farbgebinde nehmen.
•
Multifuntionsschalter auf "Fill/Clean" stellen.


D
15
WallPerfect Flexio 995
Wandfarbe
•
Sprühlanze über Materialgebinde halten
und Abzugsbügel ziehen, um restliche Farbe
aus dem System in das Materialgebinde zu
pumpen.
•
Gerät ausschalten (Multifunktionsschalter
auf "OFF stellen).
•
Gebinde mit Wasser vor das Gerät stellen
und Ansaugschlauch daran befestigen.
•
Sprühlanze in Halterung einrasten und
nach vorne über das Gebinde mit Wasser
schwenken. (Abb. 9)
Achtung! Lassen Sie das Gerät
während der automatischen
Reinigung der Pumpe nicht
unbeaufsichtigt. Schläuche
könnten sich während der
Reinigung lösen und zu
Wässerschäden führen.
•
Multifuntionsschalter auf "Fill/Clean" stellen.
•
Abzugsbügel (Abb. 10, 1) ziehen und
Arretierung (2) nach oben drücken, um
den Abzugsbügel zu xieren. Wasser ca. 10
Minuten durch Gerät zirkulieren lassen, um
die Pumpe und die Schläuche zu reinigen.
Bei Bedarf Wasser erneuern.
•
Durch ziehen des Abzugsbügel Arretierung
lösen.
•
Gerät ausschalten (Multifunktionsschalter
auf "OFF stellen).
•
Sprühlanze aus Halterung nehmen und
Abdeckung (Abb. 11, 1) vom Sprühkopf
entfernen.
•
Materialschlauch (Abb. 11, 2) vom Stutzen
am Sprühkopf abziehen.
2
1


1
2


D
16
WallPerfect Flexio 995
Wandfarbe
•
Zugseil mit Stellschraube (Abb. 12, 1)
entspannen. Auslöser (Abb. 12, 2) nach
hinten ziehen und Zugseil aushängen.
•
Sprühkopf (Abb. 12, 3) durch Drücken des
Hebels (Abb 12, 4) entfernen.
•
Einstellring (Abb. 13, 1) vorsichtig von der
Überwurfmutter (Abb. 13, 2) abziehen.
Überwurfmutter lösen. Luftkappe (3),
Luftblende (4), Düse (5) und Düsendichtung
(6) aus Sprühkopf entfernen.
•
Luftkappe, Luftblende, Düse und
Düsendichtung gründlich reinigen.
ACHTUNG! Dichtungen, Düsen- oder
Luftbohrungen niemals mit spitzen
metallischen Gegenständen reinigen.
•
Ansaugschlauch entfernen und
Ansauglter unter ießendem Wasser
gründlich ausspülen.
•
Sprühlanze bei Bedarf von außen
abwischen.
1

2
3
4
1
2
3
4
5
6

D
17
WallPerfect Flexio 995
Wandfarbe
Wiederzusammenbau
•
Düsendichtung (Abb. 14, 6) über die Nadel (8)
schieben, die Nut (Schlitz) muss dabei zu Ihnen
zeigen.
•
Düse (Abb. 14, 5) unter Beachtung der Nuten in
Sprühkopf (7) einsetzen.
•
Luftblende (4) in Luftkappe (3) einsetzen.
Beides auf Düse (5) aufsetzen und mit
Überwurfmutter (2) festziehen.
•
Einstellring (Abb. 15, 1) so in Überwurfmutter
einrasten, dass die Öse auf dem Stift in der
Luftkappe sitzt.

1
5
4
3
2

6
5
7
8

D
18
WallPerfect Flexio 995
Wandfarbe
19. Behebung von Störungen beim Arbeiten mit der
Sprühlanze
Störung Ursache Abhilfe
Kein
Beschichtungssto-
austritt an der Düse
•
Düse verstopft
•
Materialmengen-Einstellung
zu weit nach links gedreht
•
Abzugsbügel nicht
ganz durchgezogen, die
Förderpumpe ist dadurch
nicht eingeschaltet
•
Steuerschlauch verstopft oder
beschädigt
•
Behälter leer
•
Ansaugschlauch verstopft
•
Ansaugschlauch hat sich vom
Grundgerät gelöst
•
Ansaugschlauch bendet sich
nicht in der Farbe
•
Zugseil lose oder zu wenig
gespannt
•
Materialschlauch hat sich vom
Sprühkopf oder Grundgerät
gelöst
•
Pumpe defekt
➞Reinigen
➞Nach rechts drehen
➞Abzugsbügel ganz
durchziehen
➞Reinigen oder ersetzen
➞Neuer Farbbehälter
➞Ansaugschlauch reinigen
➞Ansaugschlauch wieder
befestigen
➞Ansaugschlauch
eintauchen
➞Zugseil einhängen und
spannen
➞Materialschlauch wieder
befestigen
➞Wenden Sie sich an den
Wagner Service
Beschichtungssto
tropft an der Düse
nach
•
Beschichtungssto-Aufbau an
Luftkappe, Düse oder Nadel
•
Düse lose
•
Düsendichtung verschlissen
•
Düse verschlissen
•
Zugseil zu stra gespannt
➞Reinigen
➞Überwurfmutter anziehen
➞Auswechseln
➞Auswechseln
➞Spannung reduzieren
Zu grobe
Zerstäubung •
Materialmenge zu groß
Materialmengen-Einstellung
zu weit nach rechts gedreht
•
Düse verunreinigt
•
Beschichtungssto zu
dicküssig
•
Luftlter stark verschmutzt
•
Bei hoher Materialmenge
schmaler Sprühstrahl
ausgewählt (rot)
➞Materialmengen-
Einstellung nach links
drehen
➞Reinigen
➞Weiter verdünnen
➞Auswechseln
➞Auf breiten Sprühstrahl
(grün) umschalten
