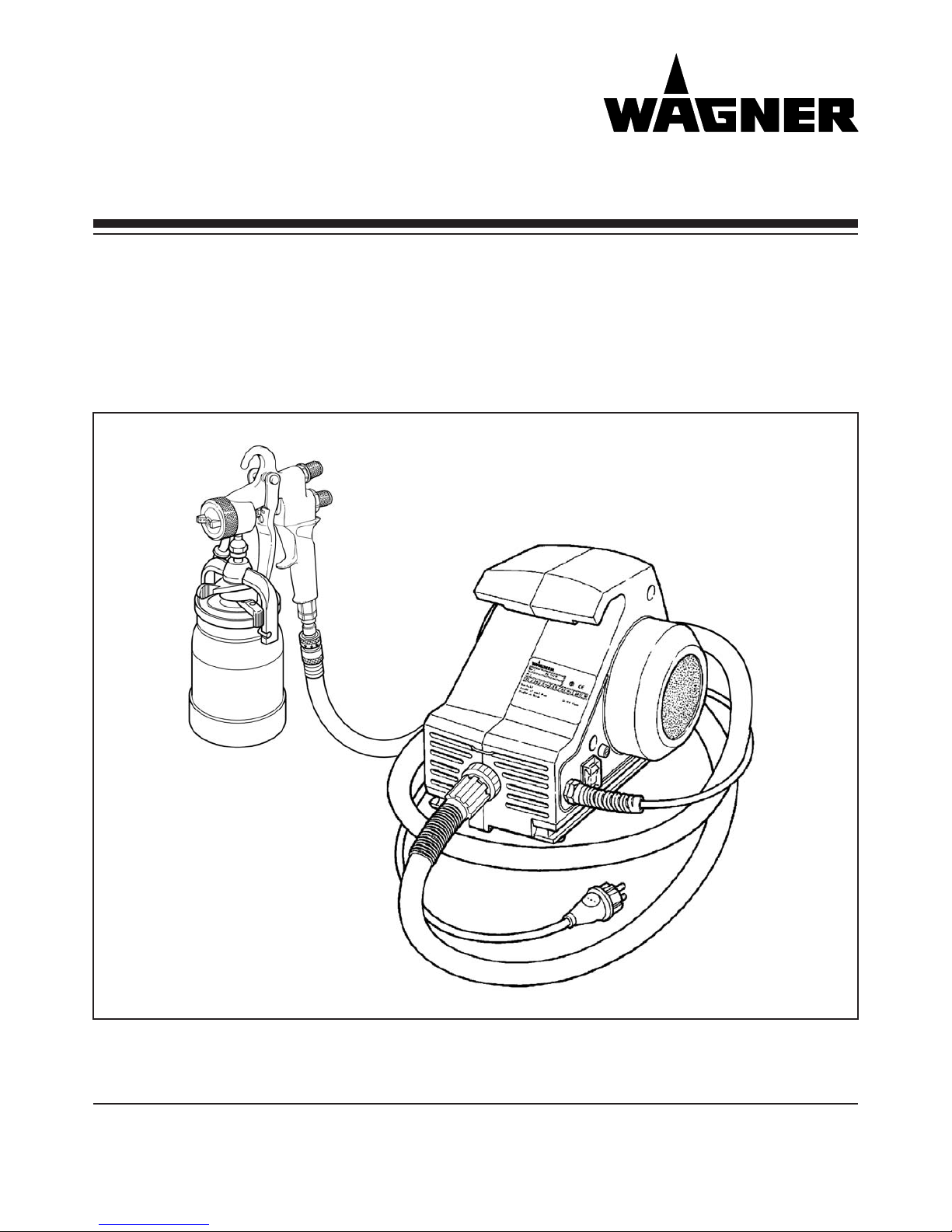

WAGNER FineCoat 7000 S User manual

0261 915
Ausgabe 03/2009
Edition
Edizione
FineCoat 7000 S
Betriebsanleitung
Operating manual .................p. 11
Mode d’emploi .......................p. 22
Istruzioni per l’uso .................p. 33
Farbspritzsystem
Coating system
Système de pulvérisation
Sistema di polverizzazione
FineCoat

D
FineCoat 7000 S
Seite
Sicherheitsvorschriften für das Fine Coat-Spritzen _______________________________________________ 1
Einführung in das Spritzen mit dem FineCoat-Verfahren __________________________________________ 2
Funktionsbeschreibung ______________________________________________________________________ 2
Einsatzgebiete ______________________________________________________________________________ 2
Verarbeitbare Beschichtungsstoe_____________________________________________________________ 2
Technische Daten ____________________________________________________________________________ 2
Erklärungsbild ______________________________________________________________________________ 2
Vorbereitung des Beschichtungsstos__________________________________________________________ 3
Viskositäts- und Spritzdüsen-Set-Tabelle __________________________________________________________ 3
Inbetriebnahme _____________________________________________________________________________ 3
Einstellung der FineCoat-Farbspritzpistole _____________________________________________________3/4
Auswahl Spritzbilder __________________________________________________________________________ 3
Einstellung des gewünschten Spritzbildes _________________________________________________________ 3
Einstellung der Spritzstrahlbreite ________________________________________________________________ 4
Einstellung der Materialmenge __________________________________________________________________ 4
Einstellung der Luftmenge _____________________________________________________________________ 4
Einstellung des Steigrohrs ______________________________________________________________________ 4

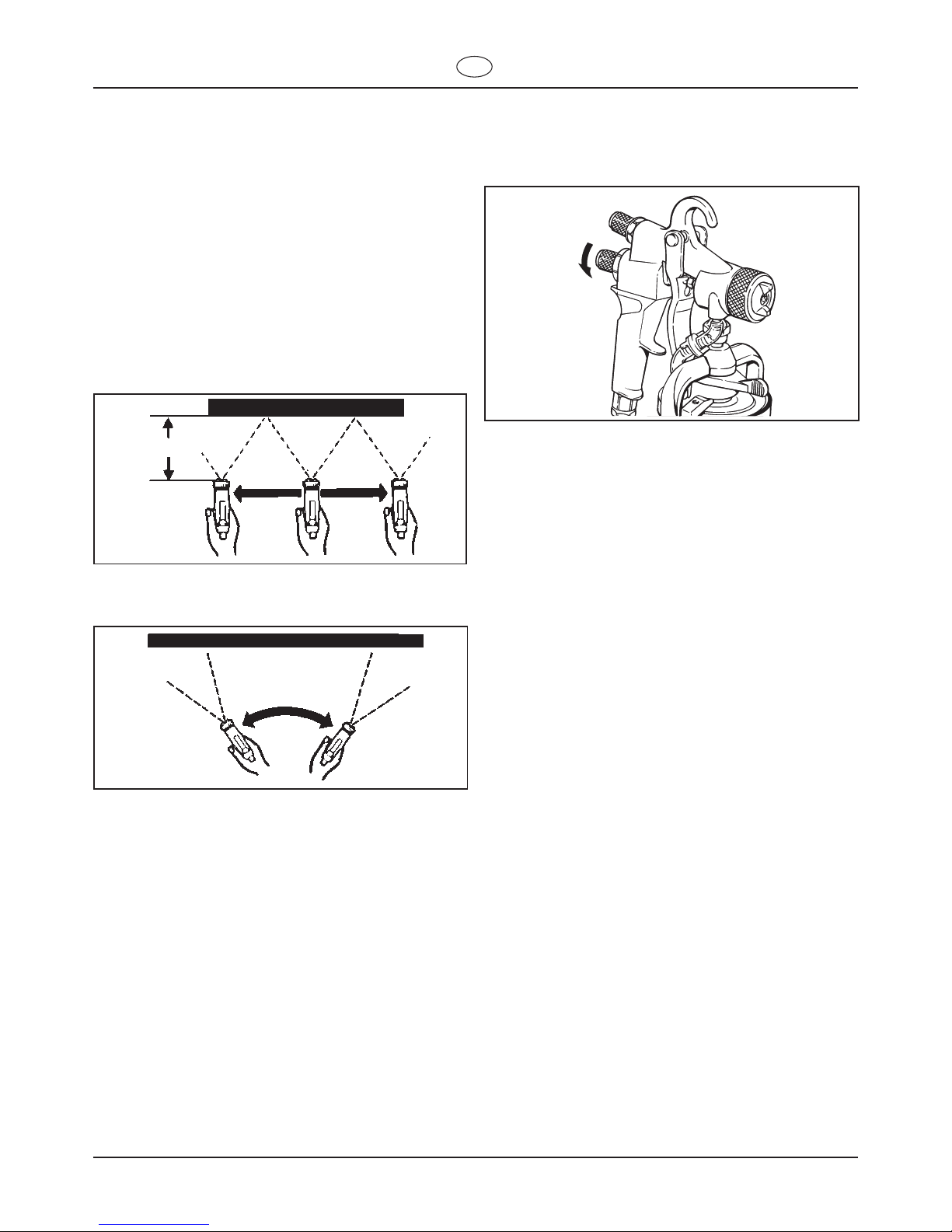

Spritztechnik________________________________________________________________________________ 5
Arbeitsunterbrechung________________________________________________________________________ 5
Außerbetriebnahme und Reinigung des Gerätes ________________________________________________5/6
Düsenwechsel _______________________________________________________________________________ 6
Zubehör- und Ersatzteile Farbspritzpistole ______________________________________________________ 7
Spritzdüsen-Sets______________________________________________________________________________ 7
Spritzdüsen-Set-Tabelle ________________________________________________________________________ 7
Schlauchpeitsche _____________________________________________________________________________ 7
Ventilplatten-Set _____________________________________________________________________________ 7
Service-Set __________________________________________________________________________________ 7
Wartung Motorgebläse _______________________________________________________________________ 7
Luftlterwechsel______________________________________________________________________________ 7
Kohlebürsten ________________________________________________________________________________ 7
Sonderzubehör______________________________________________________________________________ 7
RN 30 - Verlängerungsdüse _____________________________________________________________________ 7
WSL 60 - Spritzlanze___________________________________________________________________________ 7
Behebung von Störungen_____________________________________________________________________ 8
Ersatzteilliste FineCoat-Farbspritzpistole __________________________________________________________ 9
Ersatzteilbild FineCoat-Farbspritzpistole__________________________________________________________ 44

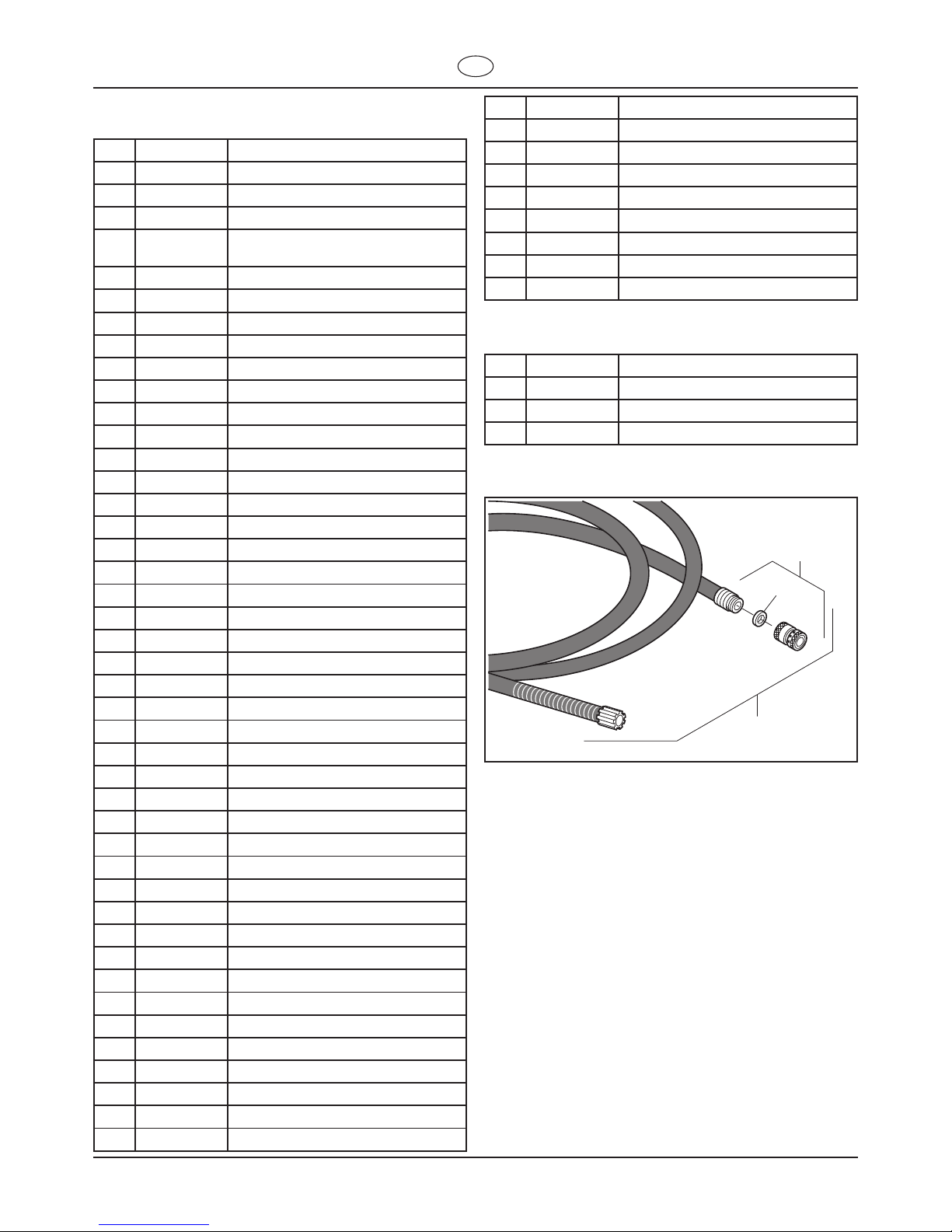

Ersatzteilliste und Ersatzteilbild Luftschlauch_______________________________________________________ 9
Ersatzteilliste Motorgebläse FineCoat 7000 S ______________________________________________________ 10
Ersatzteilbild Motorgebläse FineCoat 7000 S ______________________________________________________ 45
WAGNER-Kundendienststellen _________________________________________________________________ 49
WAGNER Servicenetz Europa___________________________________________________________________ 50
Wichtiger Hinweis zur Produkthaftung___________________________________________________________ 51
CE Konformitätserklärung _____________________________________________________________________ 51
Garantieerklärung ___________________________________________________________________________ 52
Inhaltsverzeichnis

D
1
FineCoat 7000 S
Die sicherheitstechnischen Anforderungen sind geregelt in:
EuropäischeNorm„Spritz- und SprühgerätefürBeschich-
•
tungsstoffe – Sicherheitsanforderungen“ (EN 1953:
1998).
Die Berufs-Genossenschaftliche-Vorschriften „Arbeiten
•
mitFlüssigkeitsstrahlern“ (BGV D15) und„Verarbeiten von
Beschichtungsstoen“ (BGV D25).
Richtlinien zu Bau- und Ausführungsanforderungen für
•
Flüssigkeitsstrahler (Spritzgeräte) der gewerblichen
Berufsgenossenschaften (ZH1/406).
DieBerufs-Genossenschaftliche-Regeln„Richtlinien
•
für die Vermeidung von Zündgefahren infolge
elektrostatischer Auadungen“ (BGR 132).
Lesen Sie die Betriebsanleitung sorgfältig und befolgen 1. Sie die darin gegebenen Anweisungen, um Gefährdungen
zu vermeiden.
2. Es dürfen nur Beschichtungsstoe mit einem
Flammpunkt von 21° C oder darüber, ohne zusätzliche
Erwärmung, verspritzt werden.
3. In Betriebsstätten, welche unter die Explosionsschutz-
Verordnung fallen, darf das Gerät nicht benutzt
werden.
4. Beim Spritzen dürfen in der Umgebung keine Zünd-
quellen vorhanden sein; z.B. oenes Feuer, Rauchen
von Zigaretten, Zigarren und Tabak-Pfeifen, Funken,
glühende Drähte, heiße Oberächen, usw.
5. AchtungVerletzungsgefahr durch Injektion!
Nie die Spritzpistole auf sich, Personen undTiere
richten.
Gefahr
Bei Spritzarbeiten Atemschutz tragen. Dem Benutzer6. ist eine Atemschutzmaske zur Verfügung zu stellen
(Berufs-Genossenschaftliche Regeln„Regeln für den
Einsatz von Atemschutzgeräten“ (BGR 190), Berufs-
Genossenschaftliche-Vorschriften„Arbeiten mit
Flüssigkeitsstrahlern”(BGVD15) und „Verarbeiten von
Beschichtungsstoen“ (BGV D 25).
Zur Vermeidung von Berufskrankheiten sind bei
Aufbereitung, Verarbeitung und Gerätereinigung die
Verarbeitungsvorschriften der Hersteller der verwendeten
Stoe, Lösemittel und Reiniger zu beachten. Zum Schutz
der Haut sind Schutzkleidung, Handschuhe und eventuell
Hautschutzcreme erforderlich.
7. Achtung: Beim Arbeiten mit dem FineCoat Farb-
spritzsystemin RäumenwieauchimFreienist darauf zu
achten,dass keineLösemitteldämpfezum Motorgebläse
hin getrieben werden oder sich lösungsmittelhaltige
Dämpfe im Bereich des Farbspritzsystemes bilden.
Aufstellendes Motorgebläses auf der vomSpritzobjekt
abgewandten Seite. Im FreienWindrichtung beachten.
Beim Arbeiten in Räumen muss eine ausreichende
Lüftung zur Abführung der Lösemitteldämpfe
gewährleistetsein. Ein MindestabstandMotorgebläse–
Spritzobjekt von 3 m ist einzuhalten.
8. Achtung: Das Gerät FineCoat 7000 S ist nicht
spritzwassergeschützt. Es darf weder bei Regen
im Freien betrieben noch mit Wasser abgespritzt
oder abgewaschen werden noch in eine Flüssigkeit
eingetaucht werden. Benutzen Sie das Gerät nicht in
feuchter oder nasser Umgebung.
Absauganlagen sind entsprechend lokaler Vorschriften9. bauseits zu erstellen.
Die zu beschichtenden Werkstücke müssen geerdet sein.10.
11. Bei Arbeitsunterbrechungen ist die Spritzpistole
gegen unbeabsichtigtes Betätigen zu sichern (siehe
Seite 5, Abb. 11).
Bei der Gerätereinigung mit Lösemittel darf in keinem Fall12. in einen Behälter mit nur kleiner Önung (Spundloch)
zurückgespritzt werden. Bildung eines explosionsfähigen
Gas-/Luftgemisches. Der Behälter muss geerdet sein.
13. Bei allen Arbeiten an elektrischen Bauteilen den
Netzstecker aus der Steckdose ziehen.
Arbeiten oder Reparaturen an der elektrischen Ausrüstung14.
nur von einer Elektrofachkraft durchführen lassen. Auch
dann, wenn Hinweise in der Betriebsanleitung sind.
Für unsachgemäße Installation wird keine Haftung
übernommen.
Sicherheitsvorschriften für das FineCoat-Spritzen

D
2FineCoat 7000 S
Einführung in das Spritzen mit dem
FineCoat-Verfahren
FineCoat ist eine Niederdruck-Spritztechnik, die mit hohem
Luftvolumen und niedrigem Luftdruck arbeitet.
Wesentlicher Vorteil dieser Spritztechnik ist die geringe
Farbnebelbildung. Dadurch wird der Abdeckungsaufwand
auf ein Minimum reduziert.
Das FineCoat-Verfahren wird speziell im Reparatur- und Re-
novierungsbereich angewendet.
Gegenüber konventionellem Beschichtungsauftrag wird eine
hohe Wirtschaftlichkeit und eine optimale Oberächenquali-
tät bei gleichzeitiger Umweltschonung erzielt.
Funktionsbeschreibung
Das Farbspritzsystem "FineCoat 7000 S" besteht aus einem
Motorgebläse, das Zerstäuberluft über einen Luftschlauch an
eine FineCoat-Spritzpistole abgibt.
In der Spritzpistole wird ein Teil der Zerstäuberluft zur Druck-
beaufschlagung des Behälters verwendet. Durch diesen Druck
wird der Beschichtungssto über das Steigrohr zur Düse ge-
fördert und dort mit der restlichen Zerstäuberluft zerstäubt.
Einsatzgebiete
Renovierungs- und Reparaturbereich
•
Wanddekorationen im Innenbereich
•
Verarbeitbare Beschichtungsstoe
Wasserverdünnbare und lösemittelhaltige Beschichtungs-
•
stoe
Holzschutzmittel
•
Bunteektmaterialien
•
Multicolorfarben
•
Struktur- und Eektlacke
•
Technische Daten
Spannung: 230 V~, 50 Hz
Leistungsaufnahme P1: 1400 W
Schalldruckpegel: 87 dB (A)
max. Luftstaudruck: 0,35 bar
Drehzahl: 23.000 1/min
Gewicht (Motorgebläse,
Luftschlauch und Spritzpistole): 8,6 kg
Netzkabel: 3 m
Behälterinhalt: 1 Liter
Luftschlauch: 7,5 m
Düsen-Set (Standard): Nr. 4 (1,8 mm)
Erklärungsbild
1
2
3
4567
8
9
10
11
1 Farbbehälter
(Inhalt 1 Liter)
2 Drehhebel für
Steigrohr
3 Schließhebel für
Farbbehälter
4 FineCoat-Farb-
spritzpistole
5 Luftschlauch
6 Motorgebläse
7 Luftlter
8 Feinsicherung
9 EIN-/AUS-Schalter
(0 – 1)
10 Netzkabel
11 Luftschlauch-
anschluß


D
3
FineCoat 7000 S
Vorbereitung des Beschichtungsstos
Beschichtungssto-Verarbeitungshinweise des Herstellers auf
dem Farbgebinde oder auf dem technischen Merkblatt beach-
ten !
Sauberkeit des Beschichtungsstos:
Für das einwandfreie Funktionieren des Feinsprühsystems ist
sauberer Beschichtungssto absolute Voraussetzung. Sollten
bezüglich der Verunreinigung Bedenken bestehen, so ist es
empfehlenswert, den Beschichtungssto durch ein feinma-
schiges Sieb zu ltern.

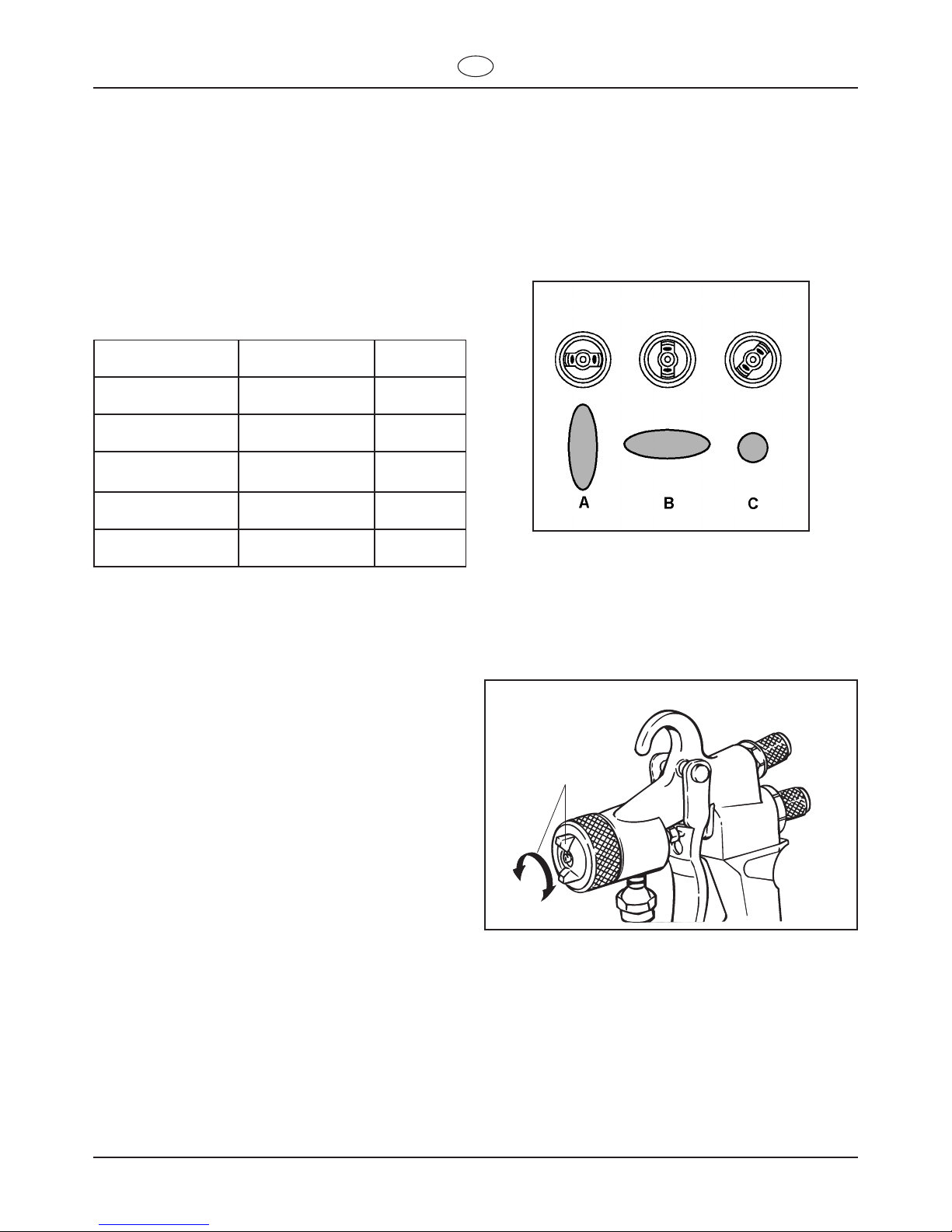

Viskositäts- und Spritzdüsen-Set-Tabelle
Beschichtungssto Viskosität DIN-s
(4mm DIN-Becher) Spritzdüsen Set-Nr.
Lösemittelhaltig
Lackfarben 15 - 45 3 - 4
Wasserverdünnbare
Lackfarben Herstellerangaben beachten 4 - 5
Holzschutzmittel
(Lasuren, Beizen usw.) unverdünnt 2-3
Bunteektmateria-
lien, Multicolorfarben Herstellerangaben beachten 6-7
Struktur- und Eekt-
lacke Herstellerangaben beachten 5-6
Inbetriebnahme
Vor Anschluß an das Stromnetz darauf achten, daß die Netz-
spannung mit der auf dem Leistungsschild angegebenen Be-
triebsspannung übereinstimmt.
Der Anschluß muss über eine vorschriftsmäßig geerdete
Schutzkontakt-Steckdose erfolgen.
Luftschlauchende (Knickschutzfeder) an das Motorgebläse 1.
anschrauben. Luftschlauch an die Farbspritzpistole
ankuppeln.
Schließhebel über dem Farbbehälter önen, Farbbehälter2. abnehmen.
Farbbehälter mit Beschichtungssto füllen.3. Farbbehälter-Dichtung auf richtigen Sitz und Sauberkeit4. prüfen.
Farbbehälter an der Farbspritzpistole einrasten und mit 5. Schließhebel sichern.
Motorgebläse einschalten.6. Farbspritzpistole auf das Spritzobjekt richten.7.
Spritzbild-, Spritzstrahlbreite-, Materialmengen-, 8.
Luftmengen- und Steigrohr-Einstellung festlegen, siehe
Abb. 2 – 8 und Beschreibung Seite 3/4.
Abzugsbügel an der Farbspritzpistole ziehen.9.
Einstellung der FineCoat-Farbspritzpistole

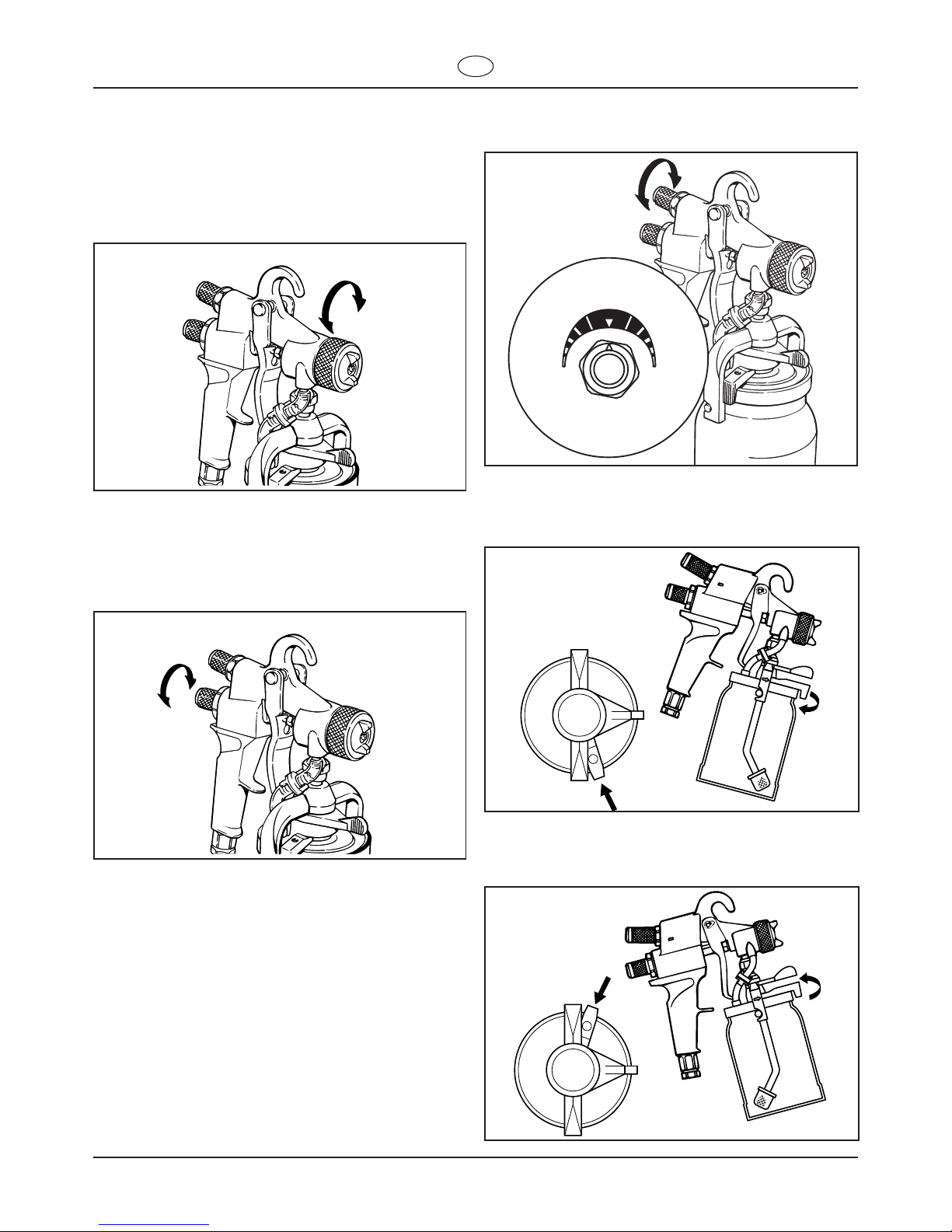

Auswahl Spritzbilder (Abb. 2)
A = senkrechter Flachstrahl für horizontale Flächen
B = waagrechter Flachstrahl für vertikale Flächen
C = Rundstrahl für Ecken und Kanten sowie schwer
zugängliche Stellen.

Einstellung des gewünschten Spritzbildes (Abb. 3)
Die Luftkappe (1) in die gewünschte Spritzbild-Position dre-
hen.
Achtung:
Niemals während der Einstellung der Luftkappe den Abzugs-
bügel ziehen.
1



D
4FineCoat 7000 S
Einstellung der Spritzstrahlbreite (Abb. 4)
Regulierring
nach rechts drehen = breiter Spritzstrahl
nach links drehen = schmälerer Spritzstrahl
Hinweis:
Der Regulierring dient nicht zur Fixierung der Luftkappe!


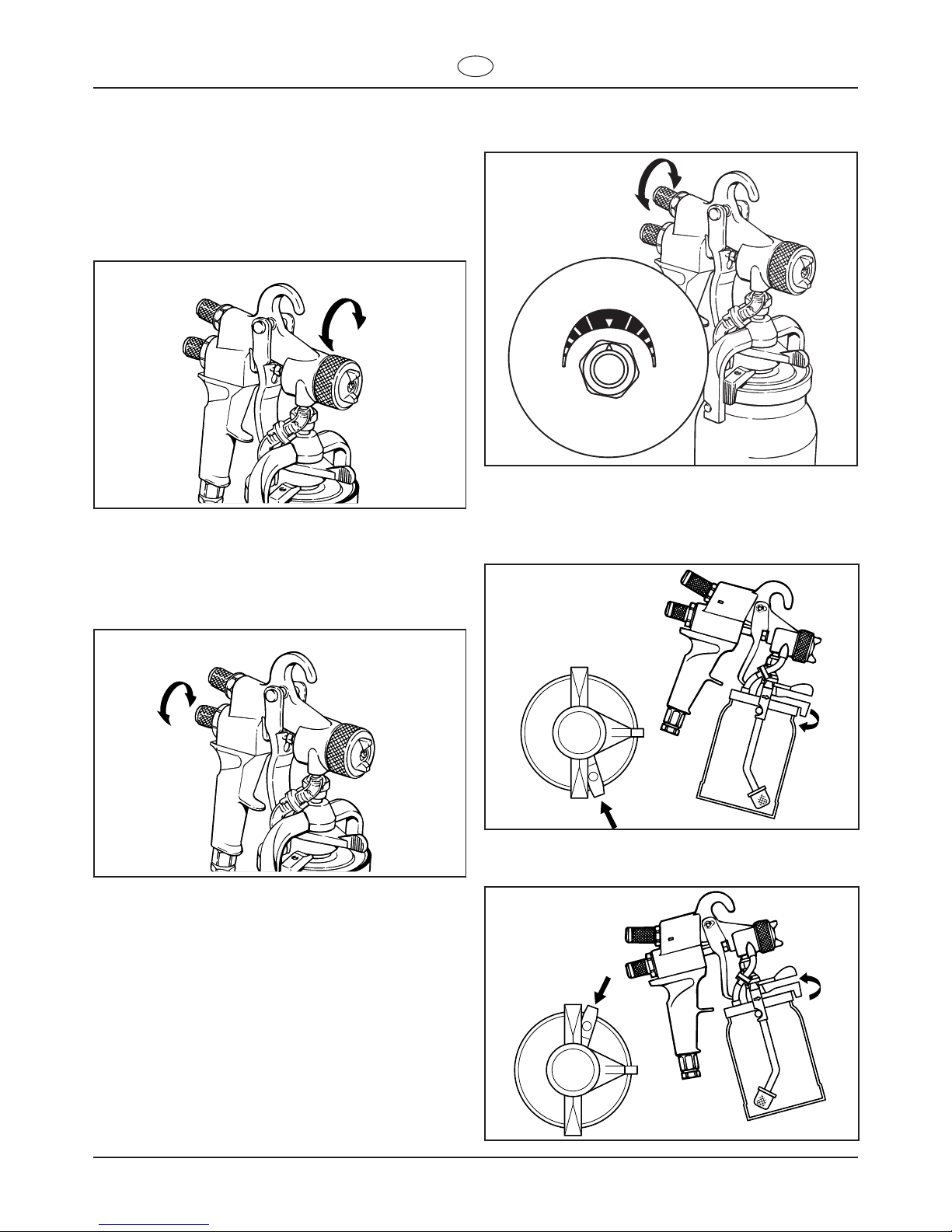

Einstellung der Materialmenge (Abb. 5)
Materialmenge durch Drehen des Material-Regulierknopfs
festlegen.
nach links drehen = mehr Materialmenge
nach rechts drehen = weniger Materialmenge

Einstellung der Luftmenge (Abb. 6)
Die korrekte Einstellung der Luftmenge ist entscheidend für
die Zerstäubung und Farbnebelbildung.

Maximum
Minimum Minimum
Einstellung des Steigrohrs
Spritzarbeiten bei liegenden Objekten (Abb. 7)
Drehhebel im Uhrzeigersinn bis zum Anschlag drehen.

Spritzarbeiten bei über Kopf Objekten (Abb. 8)
Drehhebel entgegen dem Uhrzeigersinn bis zum Anschlag
drehen.


D
5
FineCoat 7000 S
Spritztechnik
Halten Sie die Farbspritzpistole senkrecht und in gleichmä-
ßigem Abstand von etwa 3 – 20 cm zum Spritzobjekt.
Bewegen Sie die Spritzpistole gleichmäßig entweder quer
oder auf und ab. Eine gleichmäßige Pistolenführung ergibt
eine einheitliche Oberächenqualität. Bei richtiger Arbeitsge-
schwindigkeit erhält man ein Spritzbild ohne Läufer.
Außerhalb des Spritzobjekts beginnen und Unterbrechungen
innerhalb des Spritzobjekts vermeiden.
Hinweis: Bei Einstellung Rundstrahl kann der Abstand je
nach Objekt vergrößert werden.
Bei zu großer Farbnebelbildung ist die Luft- und
•
Materialmenge sowie der Abstand zum Objekt zu
optimieren.
Richtig

3 – 20 cm
Falsch
Große Farbnebelbildung
ungleichmäßige Oberächenqualität

Arbeitsunterbrechung
Material-Regulierknopf bis zum Anschlag nach rechts
•
drehen (Abb. 11).
Die Farbspritzpistole ist dadurch gegen unbeabsichtigte
Betätigung gesichert.

Gerät ausschalten.
•
Außerbetriebnahme und Reinigung des Gerätes
Gerät ausschalten.1. Farbspritzpistole in Originalgebinde halten.2. Abzugsbügel betätigen, um Farbbehälter vom Druck zu
entlasten.
Schließhebel am Farbbehälter önen und Farbbehälter3. abnehmen.
Restlichen Beschichtungssto im Farbbehälter in4. Originalgebinde leeren.
Lösemittel bzw. Wasser in den Farbbehälter einfüllen.5. Farbbehälter an der Spritzpistole anbringen.
Nur Lösemittel mit einem Flammpunkt über 21° C
verwenden.
Die Farbspritzpistole gut schütteln.6. Gerät einschalten und Lösemittel bzw. Wasser in einen7. oenen Behälter spritzen.
Vorsicht!
Nicht in Behälter mit nur kleiner Önung (Spundloch)
spritzen! Siehe Sicherheitsvorschriften.
Den obigen Vorgang wiederholen, bis an der Düse8. klares Lösemittel bzw. Wasser austritt. Anschließend
Farbbehälter vollständig entleeren.
Achtung! Der montierte Farbbehälter sollte nicht mit
Lösemittel gefüllt bleiben, da sonst im Farbbehälter
Druck entstehen kann.
Die Farbbehälter-Dichtung immer frei von Beschichtungs-
storesten halten und auf Beschädigung kontrollieren.
Gerät ausschalten.9.
Farbbehälter und Farbspritzpistole außen mit einem 10.
in Lösemittel bzw. Wasser getränkten Tuch reinigen.
Hinweis: Die FineCoat Farbspritzpistole nicht längere Zeit in
Lösemittel einlegen! Die Funktionsfähigkeit der Dichtungen
und Luftrohre am Rückschlagventil kann durch Aufquellen
eingeschränkt werden.
Regulierring abschrauben, Luftkappe und Federplatte 11.
abnehmen. Düse abschrauben. Luftkappe, Düse und
Nadel mit Pinsel und Lösungsmittel bzw. Wasser reinigen.

D
6FineCoat 7000 S
Hinweis: Düsen- oder Luftbohrungen der Farbspritzpistole
niemals mit spitzen metallischen Gegenständen reinigen.
An den gekennzeichneten Punkten mit silikonfreiem Öl12. leicht einölen.

WenndieFarbspritzpistolelänger nichtgebrauchtwird,sollte 13.
nach der Reinigung eine Konservierungmit silikonfreiem Öl
vorgenommen werden.

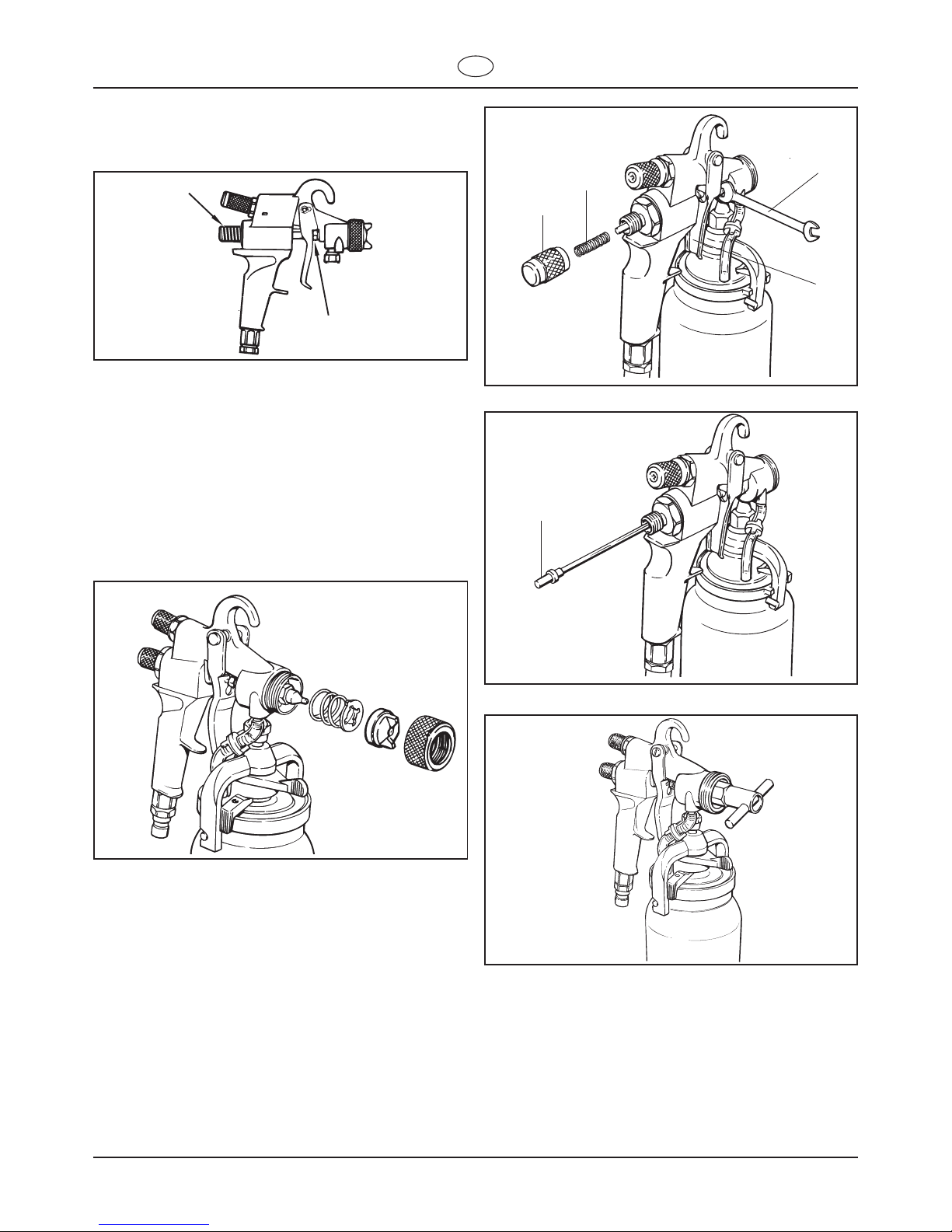

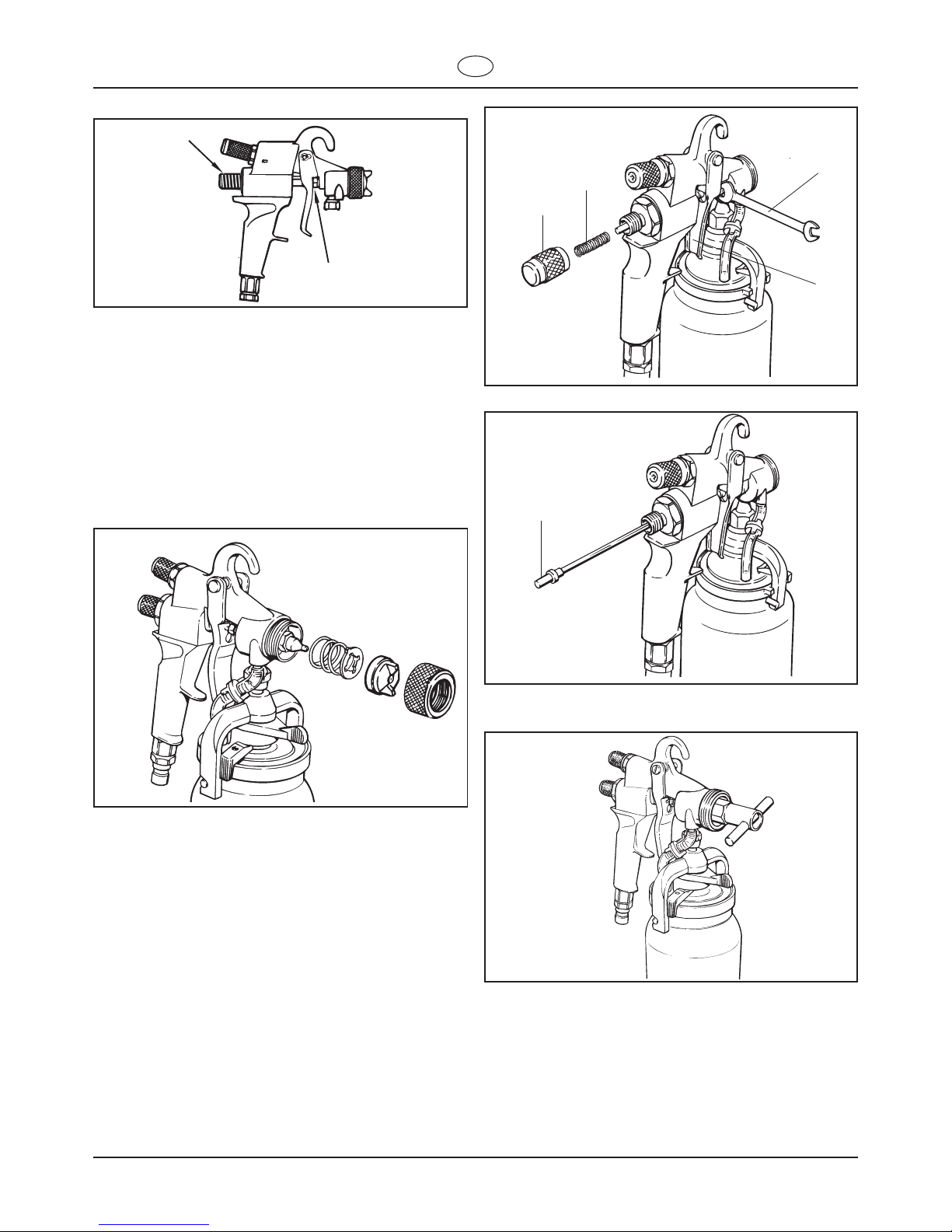

Düsenwechsel
Hinweis: Es ist darauf zu achten, daß Luftkappe, Düse und Na-
del dieselbe Markierung aufweisen.
Regulierring, Luftkappe und Federplatte entfernen 1. (Abb. 13).

Abb. 142. Nadeldichtung mit Gabelschlüssel lösen (1).
Material-Regulierknopf (2) und Druckfeder (3) entfernen.
Zur leichteren Nadeldemontage Abzugsbügel betätigen
(4).

2
3
4
1
Nadel (5) herausziehen (Abb. 15).3.

5
Düse mit beiligendem Steckschlüssel entfernen (Abb. 16).4.

Die Montage des neuen Spritzdüsen-Sets erfolgt in umge-
kehrter Reihenfolge.
Achtung: Die Verschraubung der Nadeldichtung nach er-
folgter Montage wieder neu einstellen.

D
7
FineCoat 7000 S

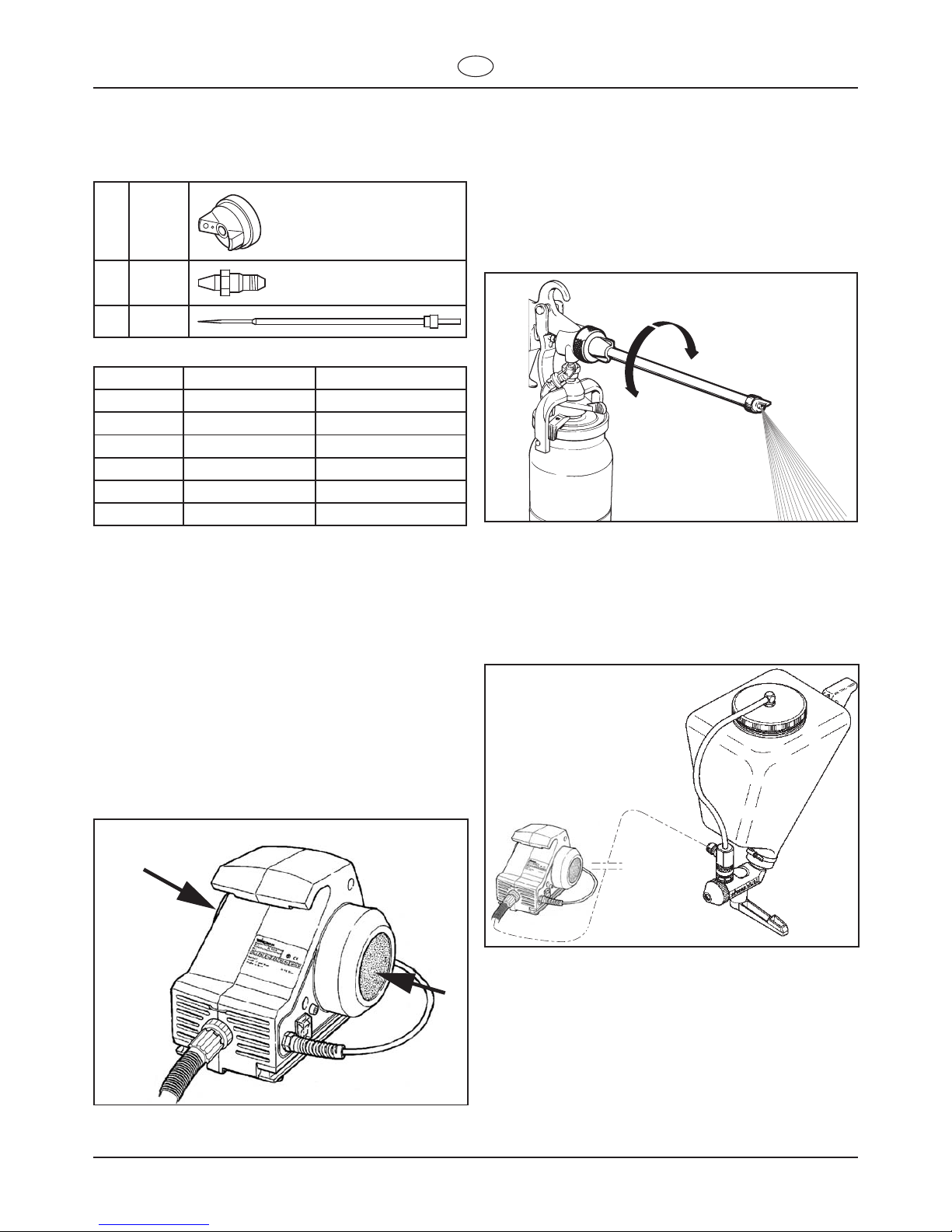

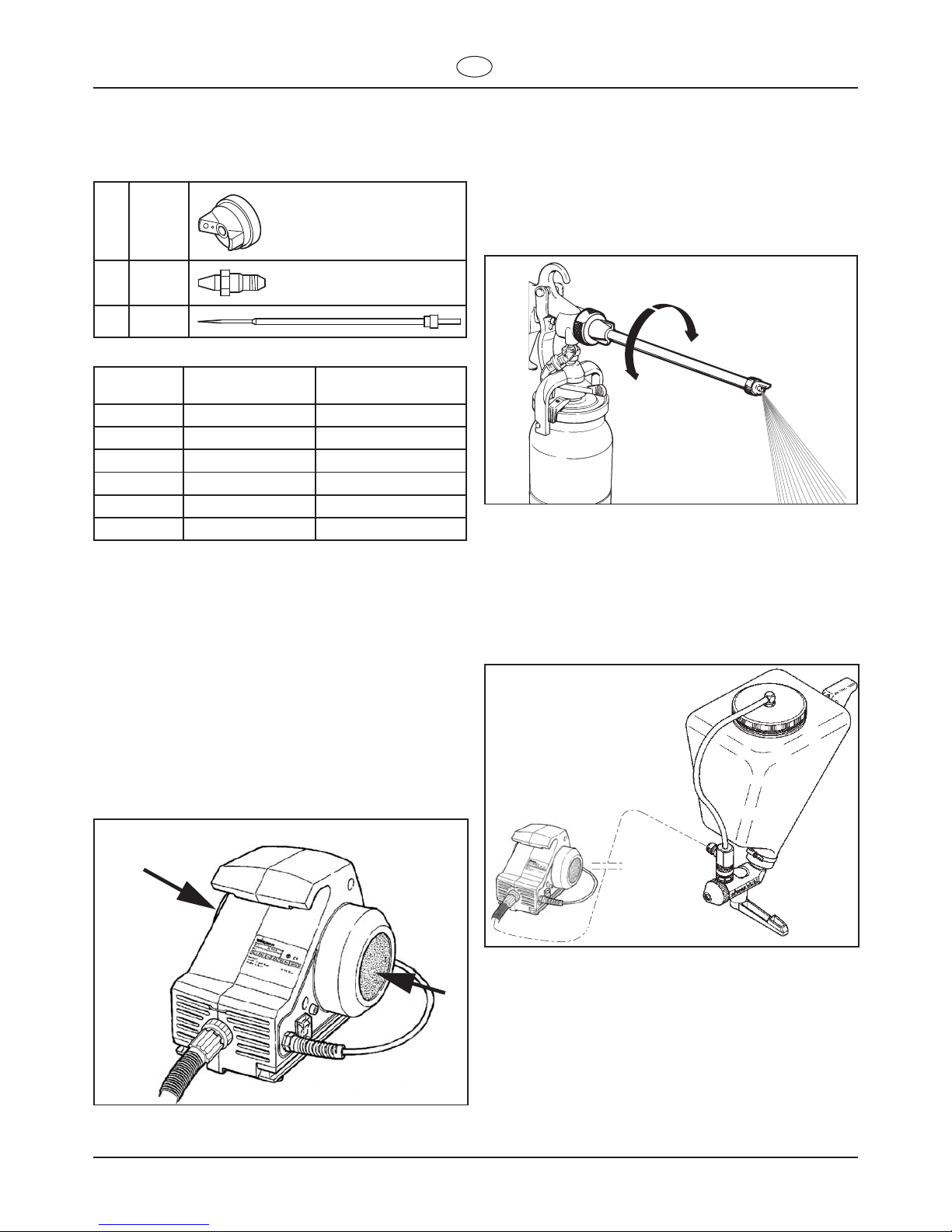

Zubehör und Ersatzteile Farbspritzpistole
Spritzdüsen-Sets :
Das Spritzdüsen-Set besteht aus Luftkappe, Düse und Nadel
(Abb. 17).
Luft-
kappe
4
Düse 4
Nadel
4
Spritzdüsen-Set-Tabelle
Markierung Set (kpl.) Best.-Nr. Düsengröße
2 0276 254 Ø 0,8 mm
3 0276 227 Ø 1,3 mm
4 0276 228 Ø 1,8 mm (Standard)
5 0276 229 Ø 2,2 mm
6 0261 021 Ø 3,0 mm
7 0261 022 Ø 4,0 mm
Schlauchpeitsche 60 cm lang
Bestell-Nr. 0277 920
Ventilplatten-Set für Rückschlagventil
10 Stück Bestell-Nr. 0277 919
Service-Set
bestehend aus: Dichtung Pos. 5, Seite 44, Dichtung Pos. 8,
Dichtung Pos. 17, Nadeldichtung Pos. 27, Luftrohr Pos. 32,
Rückschlagventil Pos. 34, Luftrohr Pos. 35, Farbbehälter-Dich-
tung Pos. 49.
Bestell-Nr. 0295 981
Wartung Motorgebläse
Luftlterwechsel1. Je nach Verschmutzung die Luftlter (1) entnehmen und
reinigen (ausblasen) oder austauschen.
1
1
Luftlter
Bestell-Nr. 0277 461
2. Kohlebürsten
Kohlebürsten des Motorgebläses jährlich bzw. alle 500
Betriebsstunden auswechseln.
Bitte setzen Sie sich mit der zuständigen Wagner Service
Stelle in Verbindung.
Sonderzubehör
RN 30 Verlängerungsdüse für Heizkörperbeschichtung, Län-
ge 30 cm. Bestell-Nr. 0261 020

WSL 60 Spritzlanze
Verarbeitbare Beschichtungsstoe
Beschichtungsstoe, die aufgrund ihrer Beschaenheit nicht
mit einer Farbspritzpistole verarbeitbar sind z.B. :Flüssige
Rauhfaser, Mehrfarbeneekt-Beschichtung, Zierputze, Struk-
tur- und Spritzspachtelmassen usw. Bestell-Nr. 0261 024


D
8FineCoat 7000 S
Behebung von Störungen
Problem Ursache Behebung
Gerät läuft nicht an Keine Netzspannung vorhanden
•
Kohlebürsten im Motor abgenützt
•
Feinsicherung defekt
•
EIN/AUS Schalter defekt
•
Motor defekt
•
Prüfen
•
Ersetzen
•
Durch Elektrofachkraft prüfen und austauschen
•
lassen
Durch Elektrofachkraft ersetzen lassen
•
Wagner-Service anrufen
•
Kein Beschichtungs-
sto-Austritt an der
Düse
Düse verstopft
•
Rückschlagventil (34), siehe Seite 44,
•
verstopft
Farbbehälterdichtung beschädigt
•
Filter (48) verstopft
•
Farbbehälter leer
•
Regulierring (31) zu weit oen
•
Material-Regulierknopf (1) zugedreht
•
Düse reinigen
•
Rückschlagventil aufschrauben und Ventilplatte
•
reinigen oder austauschen. Bei Montage
Pfeilrichtung beachten.
Austauschen
•
Reinigen oder austauschen
•
Füllen
•
Einstellen
•
Einstellen
•
Düse tropft nach Düse verschlissen
•
Verunreinigung in der Düse
•
Material-Regulierknopf zu weit
•
geönet
Verschraubung für Nadeldichtung (21)
•
zu fest eingeschraubt
Austauschen
•
Reinigen
•
Material-Regulierknopf entsprechend einstellen
•
(siehe Seite 4)
Einstellen
•
Spritzbild sichelförmig Luftkappenbohrungen verstopft
• Reinigen •
Spritzstrahl attert Beschichtungsstoff im Farbbehälter
•
geht zu Ende
Filter verstopft
•
Beschichtungssto nachfüllen
•
Reinigen oder austauschen
•
Undichtigkeit an der
Nadel (3) Verschraubung für Nadeldichtung (21)
•
lose
Nadeldichtung (27) verschlissen
•
An der Verschraubung für Nadeldichtung (21) mit
•
Gabelschlüssel leicht anziehen.
Nadeldichtung (27) anziehen oder austauschen
•

D
9
FineCoat 7000 S
Ersatzteilliste Fine Coat-Farbspritzpistole
(Ersatzteilbild, siehe Seite 44)
Pos. Bestell-Nr. Benennung
0277 035 Fine Coat-Farbspritzpistole
1 0277 502 Material-Regulierknopf
2 0295 575 Druckfeder
3 0276 228 Spritzdüsen-Set Nr. 4 (bestehend aus
Luftkappe, Düse und Nadel)
4 0277 510 Gehäuse
5 0275 501 * Dichtung
6 0275 578 Druckfeder
7 0277 536 Stößel
8 0277 486 * Dichtung
9 0277 489 Sicherungsring
10 9811 119 Sechskantmutter
11 9805 205 Schraube
12 0277 491 Knopf
13 9894 242 Federscheibe
14 0277 498 Ventilgehäuse
15 0508 403 O-Ring
16 0277 493 Ventil
17 0277 488 * Dichtung
18 0277 506 Doppelstutzen
19 0277 185 Gehäuse
20 0277 515 Sicherungsring
21 0277 508 Verschraubung
22 0277 470 Gri
23 0277 230 Rohr
24 0277 231 Sechskantmutter
25 0277 503 Nippel
26 0277 505 Nippel
27 0275 579 * Nadeldichtung
28 0277 198 Abzugsbügel
29 0277 514 Achse
30 0275 250 Federplatte
31 0277 507 Regulierring
32 0277 482 * Luftrohr
33 0277 919 Ventilplatten-Set 10 Stück
34 0276 248 * Rückschlagventil
35 0277 483 * Luftrohr
38 0277 509 Nippel
39 0277 511 Mutter
40 0277 451 Brücke
41 0277 467 Schließhebel
42 0277 460 Deckel
43 9805 206 Schraube
44 0277 448 Drehhebel
Pos. Bestell-Nr. Benennung
45 0277 449 Führung
46 9871 049 O-Ring
47 0277 178 Steigrohr
48 0295 600 Filter
49 0277 495 * Farbbehälter-Dichtung
50 0275 573 Farbbehälter
52 0261 889 Steckschlüssel
0295 981 * Service-Set
Ersatzteilliste Luftschlauch
Pos. Bestell-Nr. Benennung
1 0276 439 Dichtung Schnellkupplung
2 0275 625 Schlauchschnellkupplung
3 0276 234 Luftschlauch 7,5 m
Ersatzteilbild Luftschlauch
2
1
3

D
10 FineCoat 7000 S
Ersatzteilliste Motorgebläse FineCoat 7000 S
(Ersatzteilbild, siehe Seite 45)
Pos. Bestell-Nr. Benennung Anzahl
1 0277 461 Luftlter 2
2 3587 010 Sechskantmutter 3
3 3551 357 Federring 3
4 0276 540 Gehäusehalbschale rechts 1
5 0277 323 Dichtung 1
6 0276 542 Montageplatte 1
7 0275 622 Dämpfungsmatte 1
8 0276 607 Kohlebürste 2
9 0276 438 Motorabdeckhaube 1
12 0277 934 Motorgebläse 230 V, 50-Hz 1
13 0276 543 Montageplatte 1
14 0276 545 Dichtung 1
15 0276 548 Scheibe 1
17 0276 544 Dichtung 1
19 0277 462 Gehäusehalbschale links 1
20 3587 009 Zylinderschraube 3
21 3587 008 Schraube 3
22 0508 128 Sicherungshalter 1
23 3551 411 Feinsicherung 8 A 1
24 0275 476 Schalter 1
25 9952 995 Netzkabel, 3 m 1
26 0275 703 Kabelverschraubung 1
27 0293 359 Schraube 4
28 3584 196 Fuß 4
29 0089 595 Scheibe 4
30 9821 506 Federring 4
31 3550 865 Sechskantmutter 4
32 0275 712 Sechskantmutter 2
33 0275 711 Funk-Entstörlter 1
34 9800 121 Sechskantschraube 3
35 0276 546 Distanzrohr 1
36 0277 316 Schraubring 1
37 0277 338 Klammer 1
38 0276 541 Distanzhülse 3
39 9821 503 Federring 3
40 9810 108 Sechskantmutter 3

FineCoat 7000 S 11
GB
Page
Safety regulations for FineCoat spraying _______________________________________________________ 12
Introduction to spraying using the FineCoat procedure __________________________________________ 13
Function description ________________________________________________________________________ 13
Typical applications _________________________________________________________________________ 13
Materials that can be used ___________________________________________________________________ 13
Technical data______________________________________________________________________________ 13
Explanatory diagram________________________________________________________________________ 13
Preparing the coating material _______________________________________________________________ 14
Table of viscosities and nozzle sets ______________________________________________________________ 14
Starting operation __________________________________________________________________________ 14
Setting the FineCoat spray gun _____________________________________________________________14/15
Spray pattern selection _______________________________________________________________________ 14
Setting the required spray pattern ______________________________________________________________ 14
Setting the spray jet width_____________________________________________________________________ 15
Setting the amount of material _________________________________________________________________ 15
Setting the amount of air______________________________________________________________________ 15
Setting the ascending feed pipe ________________________________________________________________ 15
Spraying technique _________________________________________________________________________ 16
Breaks in work _____________________________________________________________________________ 16
Finishing work and cleaning the unit ________________________________________________________16/17
Changing the nozzle _________________________________________________________________________ 17
Spray gun accessories and spare parts _________________________________________________________ 18
Nozzle sets _________________________________________________________________________________ 18
Table of nozzle sets __________________________________________________________________________ 18
Hose whip__________________________________________________________________________________ 18
Valve plate set_______________________________________________________________________________ 18
Service set__________________________________________________________________________________ 18
Maintenance – turbo-blower _________________________________________________________________ 18
Changing the air lter ________________________________________________________________________ 18
Carbon brushes _____________________________________________________________________________ 18
Special accessories__________________________________________________________________________ 18
RN 30 Extension tip __________________________________________________________________________ 18
WSL 60 Spray lance __________________________________________________________________________ 18
Troubleshooting____________________________________________________________________________ 19
Spare parts list, FineCoat spray gun _____________________________________________________________ 20
Spare parts diagram, FineCoat spray gun _________________________________________________________ 44
Spare parts list and spare parts diagram, air hose __________________________________________________ 20
Spare parts list, turbo-blower FineCoat 7000 S_____________________________________________________ 21
Spare parts diagram, turbo-blower FineCoat 7000 S ________________________________________________ 45
WAGNER-Service companies ___________________________________________________________________ 48
Important notes on product liability_____________________________________________________________ 53
CE Declaration of conformity___________________________________________________________________ 53
Warranty ___________________________________________________________________________________ 54
Contents

FineCoat 7000 S
12
GB
8. Warning: The device FineCoat 7000 S is not splash
proof. It should not be used, neither outdoors in the
rain nor be sprayed with water nor washed down nor
immersed in liquid.
Do not use the device in damp or wet environments.
Extraction systems should be installed on-site according9. to the local regulations.
The object to be coated must be earthed.10.
11. Thespray gun should be secured against unintentional
operation during breaks in work (see page 16, g. 11).
When cleaning the device with solvents, it should never12. be sprayed back into a container with only a small
opening (bunghole). An explosive gas/air mixture can
form. The container must be earthed.
13. Always remove plug from socket when carrying out
work on electrical components.
Work or repairs on the electrical equipment should only 14.
be carried out by a professional electrician, even if there
are instructions regarding such work in the operating
instructions. No liability will be accepted for improper
installation.
All local safety regulations in force must be observed.
The following is to be observed:
Read the operating instructions carefully and follow the1. instructions laid down in them in order to avoid risks.
2. Only coating materials with a ash point of 21 °Cor
over may be sprayed, without additional heating.
3. The equipment may not be used in factory shops and
oces in which the explosion protection regulations
apply.
4. There must not be any ignition sources in the area
when spraying; e.g. , open res and smoking; also
cigars and pipes are sources of ignition, as well as
sparks, red hot wires, hot surfaces, etc.
5. Warning: Danger of injury by injection! Never point
spray gun at yourself, other persons or animals.
Danger
Wear breathing equipment when spraying.6. The user should be supplied with a breathing mask.
In order to avoid occupational diseases, the working
instructions provided by the manufacturer of the
materials, solvents and cleaning agents used must be
complied with during preparation, working with and
cleaning the equipment. Protective clothing, gloves and,
if necessary, protective skin cream is required to protect
the skin.
7. Warning: When working with the FineCoat paint
spraying system, both indoors and outdoors, care
should be taken that no solvent vapours are driven
to the motor-operated blower or that no solvent
containing vapours form in the area around the paint
spraying system. Place the motor-operated blower on
the opposite side to the object to be sprayed.
When working outdoors take wind direction into
account.
When working in closed places a sucient ventilation
must be ensured to remove the solvent vapours.
The distance from the motor – operated blower to the
object to be sprayed must be at least 3 m.
Safety regulations for FineCoat spraying

FineCoat 7000 S 13
GB
Introduction to spraying using the FineCoat
procedure
FineCoat is a low pressure spraying technique, which works
with a high volume of air and a low air pressure.
The greatest advantage of this spraying technique is the low
paint mist formation. This reduces the amount required to
cover the object to a minimum.
The FineCoat procedure is used especially for repairing and
renovating work. As opposed to conventional application of
coatings, this method achieves a highly economical and per-
fect surface quality and is, at the same time, environmentally
friendly.
Function description
The paint spraying system "FineCoat 7000 S" consists of a mo-
tor-operated turbo-blower, which provides the FineCoat spray
gun with atomisation air through an air hose. In the spray gun,
a part of the atomisation air is used to pressurise the container.
This pressure causes the coating material to be fed through
the uptake pipe to the nozzle where it is atomised by the rest
of the atomisation air.
Typical applications
Renovation and repair
•
Interior wall decoration
•
Materials that can be used
Water soluble and solvent based coating materials
•
Wood preservative
•
Multi-color eect materials
•
Multi-color paint
•
Texture and eect paints
•
Technical data
Voltage: 230 V~, 50 Hz
Power consumption P1: 1400 W
Sound pressure level: 87 dB (A)
Max. air pressure: 0,35 bar
Speed: 23.000 1/min
Weight (motor-operated blower, air
hose and spray gun): 8,6 kg
Mains cable: 3 m
Container contents: 1 litre
Air hose: 7,5 m
Nozzle set (standard): No. 4 (1,8 mm)
Explanatory diagram
1
2
3
4567
8
9
10
11
1 Paint container
(contents: 1 litre)
2 Rotating lever for
ascending feed pipe
3 Closing lever for
paint container
4 FineCoat paint
spray gun
5 Air hose
6 Turbo-blower
7 Air lter
8 Fine wire fuse
9 ON/OFF switch
(0 – 1)
10 Mains cable
11 Air hose
connection


FineCoat 7000 S
14
GB
Preparing the coating material
Observe the manufacturer’s instructions for the use of the
coating material on the paint tin or on the technical instruc-
tion sheet.
Coating material purity:
An absolute pre-condition for the trouble-free operation of
the ne-spray system is that the coating material is uncon-
taminated. If you have doubts as to the purity of the coating
material, we recommend that you rst lter it through a ne
sieve.
Table of viscosities and nozzle sets
Coating material Viscosity DIN-s
(4 mm DIN cup) Nozzle set No.
Solvent-based
lacquer paints 15 - 45 3 - 4
Water-soluble
lacquer paints observe manufac- turer's instructions 4 - 5
Wood preservatives
(scumble, mordants,
etc.)
undiluted 2-3
Multi-color eect
materials, multi-color
paint
observe manufac-
turer's instructions 6-7
Texture and eect
paints observe manufac- turer's instructions 5-6
Starting operation
Before connecting to the mains supply make sure that the
mains voltage corresponds to the operating voltage on the
rating plate. The unit must be connected with a properly
earthed shockproof socket.
Screw air hose end (anti-kink spring) onto the turbo-blower. 1. Couple air hose to the paint spray gun.
Open closing lever on the paint container, remove paint 2. container.
Fill paint container with coating material.3. Check that the paint container seal is clean and is seated4. correctly.
Clip the container onto the spray gun and secure with the5. closing lever.
Switch the turbo-blower on.6. Point the paint spray gun at the object to be sprayed.7.8. Determine the settings for the spray pattern, spray jet
width,amountofmaterial, amount of air and ascending
feedpipesettings,see g. 2 - 8 andthedescriptionpage
14/15.
Operate trigger on the paint spray gun..9.
Setting the FineCoat spray gun
Spray pattern selection (g. 2)
A = vertical at jet for horizontal surfaces
B = horizontal at jet for vertical surfaces
C = round jet for corners and edges and places dicult to
access.

Setting the required spray pattern (g. 3)
Turn the air cap (1) to the required spray pattern position.
Attention:
Never pull trigger while adjusting the air cap settings.
1



FineCoat 7000 S 15
GB
Setting the spray jet width (g. 4)
Adjusting ring
Turn to the right = wider spray jet
Turn to the left = narrower spray jet
Note:
The adjusting ring does not fasten the air cap!

Setting the amount of material (g. 5)
Set the amount of material by turning the material adjust-
ment knob.
Turn to the left = more material
Turn to the right = less material

Setting the amount of air (g. 6)
The correct setting for the amount of air is decisive for the at-
omization and formation of paint mist.

Maximum
Minimum Minimum
Setting the ascending feed pipe
Spraying object lying on oor (g. 7)
Turn rotating lever clockwise as far as it will go.

Spraying object over head (g. 8)
Turn rotating lever anti-clockwise as far as it will go.


FineCoat 7000 S
16
GB
Spraying technique
Hold the paint spray gun upright and maintain a constant
distance of about 3 - 20 cm to the object being sprayed.
Move the paint spray gun evenly either from side to side or
up and down. If the gun is moved evenly, it will produce an
even surface nish. No runs will occur if the speed is correct.
Always start spraying away from the object and avoid stop-
ping spraying whilst still on the object.
Note: If the round jet setting is used, the distance may be in-
creased according to the size of the object being sprayed.
In case of excessive paint mist formation, adjust the air
•
andmaterialowrespectivelyandalterthedistancefrom
the object.
Right

3 – 20 cm
Wrong
Excessive paint mist formation, uneven surface nish

Breaks in work
Turn the material regulating knob to the right as far as it will
•
go (g 11).
This will secure the paint spray gun against unintentional
operation.

Switch the unit o.
•
Finishing work and cleaning the unit
Switch the unit o.1. Hold the paint spray gun in the original container.2. Press the trigger to release the pressure in the spray gun
container.
Undo the paint container closing lever and remove the3. container.
Empty the remaining coating material into the original4. container.
Fill the spray gun container with solvent or water and t5. onto the spray gun.
Only use solvents with a ash point above 21 ° C.
Shake the paint spray gun well.6. Switch the unit on and spray the solvent or water into an7. open container.
Caution!
Never spray into a container with only a small
opening (bunghole)! See safety regulations.
Repeat this procedure until the solvent or water coming8. out of the tip is clear.
Then empty the paint container completely.
Caution! Never leave solvents in the spray gun
container; this may cause pressure to build up in the
container.
Always keep the paint container seal clean of left over
coating material and check regularly for signs of damage.
Switch the unit o.9.
Clean the outer surfaces of the paint container and 10.
paint spray gun with a cloth soaked in solvent or water.
Note: Do not leave the FineCoat spray gun immersed in
solvent for extended periods! (The seals and air pipe on non-
return valve may swell, preventing them from functioning
properly.)
Unscrew adjusting ring, remove air cap and 11.
spring plate. Unscrew nozzle. Clean air cap, tip
and needle with brush and solvent or water.
Note: Never use sharp metal objects to clean the nozzles
or air channels of the FineCoat spray gun.

FineCoat 7000 S 17
GB
Apply a ne coat of silicone-free oil to the marked areas.12.

If the paint spray gun is not used for any length of time, it13.
should be cleaned and protected by applying a ne coat
of silicone-free oil.
Changing the nozzle
Note: Make sure that the air cap, the tip and the needle have
identical markings.
Remove the adjusting ring, the air cap and the spring plate1. (g. 13).

Fig. 14 – Loosen the needle seal with the open-end2. wrench (1). Remove the material adjusting knob (2) and
the pressure spring (3). Open trigger of the spray gun to
facilitate needle removal (4).

2
3
4
1
Remove the needle (5) (g. 15).3.

5
Remove the tip with the enclosed special socket wrench 4. (g. 16).

Reassemble with the new nozzle set in reverse order.
Attention: The needle seal screw connection must be read-
justed after reassembly.

FineCoat 7000 S
18
GB
Spray gun accessories and spare parts
Nozzle sets:
The spray nozzle set consists of an air cap, a tip and a needle
(g 17).
Air cap
4
Tip 4
Needle
4
Table of nozzle sets
Marking Set (complete)
Part No. Tip size
2 0276 254 Ø 0,8 mm
3 0276 227 Ø 1,3 mm
4 0276 228 Ø 1,8 mm (standard)
5 0276 229 Ø 2,2 mm
6 0261 021 Ø 3,0 mm
7 0261 022 Ø 4,0 mm
Hose whip 60 cm long
Part No. 0277 920
Valve plate set for non-return valve
10 pcs. Part No. 0277 919
Service set
consisting of seal item 5, page 44, seal item 8, seal item17,
needle seal item 27, air pipe item 32, non-return valve item
34, air pipe item 35, paint container seal item 49.
Part No. 0295 981
Maintenance – turbo-blower
Changing air lter1. Depending on how dirty the air lter (1) is, remove and
clean (blow through) or change.
1
1
Air lter
Part No. 0277 461
2. Carbon brushes
The carbon brushes in the motor should be changed
every year or every 500 hours of operation. Please contact
the relevant Wagner Service Centre.
Special accessories
RN 30 Extension tip for ribbed radiators, length 30 cm.
Part No. 0261 020

WSL 60 Spray lance
What coating materials can be used?
Coating materials which, due to their properties, cannot be
used with a paint spray gun, e.g., liquid wood chip, multi-
color eect coating, ornamental plaster, texture and spray
ller, etc.
Part No. 0261 024

