Walker Edison DNAB4C User manual

P.1
Revised 20/06/2022 (D)
temN.°: Artikel# :
DNAB4C DNAB4C
DNAB4C DNAB4C
TM
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

VIII.Drillmaybeneededforsecuringproduct towall.
GeneralAssembly Guidelines
I. Ensure thatallpartsandhardware are available beforebeginning assembly.
II.Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product .
VII. Power toolsshould notbeusedtoassemblethis product.
(EN)
21
P.2
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
P.3
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
P.4
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
P.5
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.

Listade piezas
P.6
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
1
2
3
4
6
5
77
8
8
9
10
11
12
13
14

A
HardwareList Listedu matériel
Listedespièces
P.7
B
C
D
E
F
G
H
pcs
pcs
pcs
12 pcs
Woodendowel
Ø8x30mm
Camlock
Ø15x11mm
Ø6x35mm Cambolt
8
13
Ø6x50mm 4
pcs
pc
1
Ø30mm 13
Sticker
M4 Hexkey
pcs
12
Bolt
Ø6x28mm
pcs
Camlock
Ø15x9mm 5
Cheville enbois
Clavijademadera
Holzdübel
Boulon àcame
Pernode leva
Nockenschraube
Serrure àcame
Cerraduradeleva
Zylindermutter
Autocollant
Pegatina
Aufkleber
Boulon
Perno
Bolzen
Cléhexagonale
Llavehexagonal
Inbusschlüssel
Serrure àcame
Cerraduradeleva
Zylindermutter
Screw
Vis
Tornillo
Schraube
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
2pcs
Woodendowel
Ø6x30mm Cheville enbois
Clavijademadera
Holzdübel
J

HardwareList Listedu matériel
Listedespièces
P.8
pc
1
Handle
L
M
pcs
Plasticwedge 4
P
pcs
Screw
Ø4x38mm 5
pcs
Ø4x28mm HandleBolt 2
Vis
Tornillo
Schraube
Caleenplastique
Cuñadeplástico
Kunststoffkeil
Poignée
Mango
Griff
Boulonde poignée
Pernodelamanija
Griffbolzen
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
Gluetube pc
1
Tubedecolle
Tubo depegamento
KleberinTube
Q
K
pcs
Screw
Ø3x17mm 4
Vis
Tornillo
Schraube
N
Screw
Ø3x12mm 12
Vis
Tornillo
Schraube
pcs
R

HardwareList Listedu matériel
Listedespièces
P.9
Sset110"
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
Drawerslider
Curseurdutiroir
Deslizadordelcajón
Schubladenschieber
*Remarque: Cettepièce est livrée
préassemblée àdes finsd'expédition etdoit être
démontéepourterminerl'assemblagedubureau.
*Nota:Estapieza viene premontadaparasu
envíoydebe serdesmontada paracompletar
el montajedel escritorio.
*Hinweis:DiesesTeilwirdzu denVersandzwecken
vormontiert geliefert undmuss zerlegt werden, um
dieMontagedes Tischesabzuschließen.
*Note:Thispiece comes preassembled for
shippingpurposesand must bedisassembled
tocompletethe deskassembly.

Step 1
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
P.10
A
A
A
A
AA
A
A
A
A
A
A
C
C
C
C
5
3
4
C
C
C
C
1
(EN)
Insert wooden dowel (A) into part (3,4,5), Secure Cam bolt (C) into part (1,3,4) with Philips
head screwdriver as per diagram.
(FR)
Insérez le goujon en bois (A) dans la pièce (3,4,5), puis fixez le boulon à came (C) dans la
pièce (1,3,4) avec le tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (3,4,5), luego fije el perno de leva (C) en la parte
(1,3,4) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (3,4,5) ein, dann befestigen Sie die Nockenschraube
(C) in das Teil (1,3,4) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.11
Sliderbracket
Sliderarm
Sliderbracket
Sliderarm
Step 2
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
S
S
(EN)
Pick up the slider arm (S) and separate the slide runner for the following Steps. Extend the
slide runner all the way forward, press the plastic release lever of the slider arm up and pull the
slide runner completely out .
(FR)
Ramassez le bras coulissant (S) et séparez le coulisseau pour les étapes suivantes. Déployez
le coulisseau complètement vers l'avant, appuyez sur le levier de déverrouillage en plastique
du bras coulissant vers le haut et tirez complètement le coulisseau vers l'extérieur.
(ESP)
Recoja el brazo deslizante (S) y separe el corredor deslizante para los siguientes pasos.
Extienda el corredor deslizante hasta el final, presione la palanca plástica de liberación del
brazo deslizante hacia arriba y tire del corredor deslizante completamente hacia fuera.
(DE)
Nehmen Sie die Schubladenschiene (S) und trennen Sie den Schlittenläufer für die folgenden
Schritte. Ziehen Sie den Schlittenläufer ganz nach vorne, dann drücken Sie den Plastik-
Entriegelungshebel der Schubladenschiene nach oben und ziehen Sie den Schlittenläufer
vollständig heraus.

P.12
Step 3
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
4
3
S
S
P
P
P
P
PP
P
PSS
(EN)
Using Screw (P) attach Drawer slider (S) to part (3,4) with Philips head screwdriver as per
diagram.
(FR)
Utilisez la vis (P) pour fixer le curseur du tiroir (S) à la pièce (3,4) avec un tournevis cruciforme
conformément au schéma.
(ESP)
Utilice el tornillo (P) para fijar el deslizador del cajón (S) a la parte (3,4) con un destornillador
de cabeza Philips según el diagrama.
(DE)
Befestigen Sie den Schubladenschieber (S) an das Teil (3,4) durch den
Kreuzschlitzschraubendreher von Philips mit der Schraube (P) gemäß der Abbildung.

P.13
Step 4
Copyright
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
5
D
D
4
Finished edge
(EN)
Attach part (5) to part (4), using Cam lock (D) secure part (5) to part (4) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (5) à la pièce (4), puis en utilisant le serrure à came (D) serrez la pièce (5) à la
pièce (4) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (5) a la parte (4), luego use el cierre de leva (D) para fijar la parte (5) a la parte (4)
con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (5) in das Teil (4), und sichern Sie dann das Teil (5) an das Teil (4) mit
der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der Abbildung.

P.14

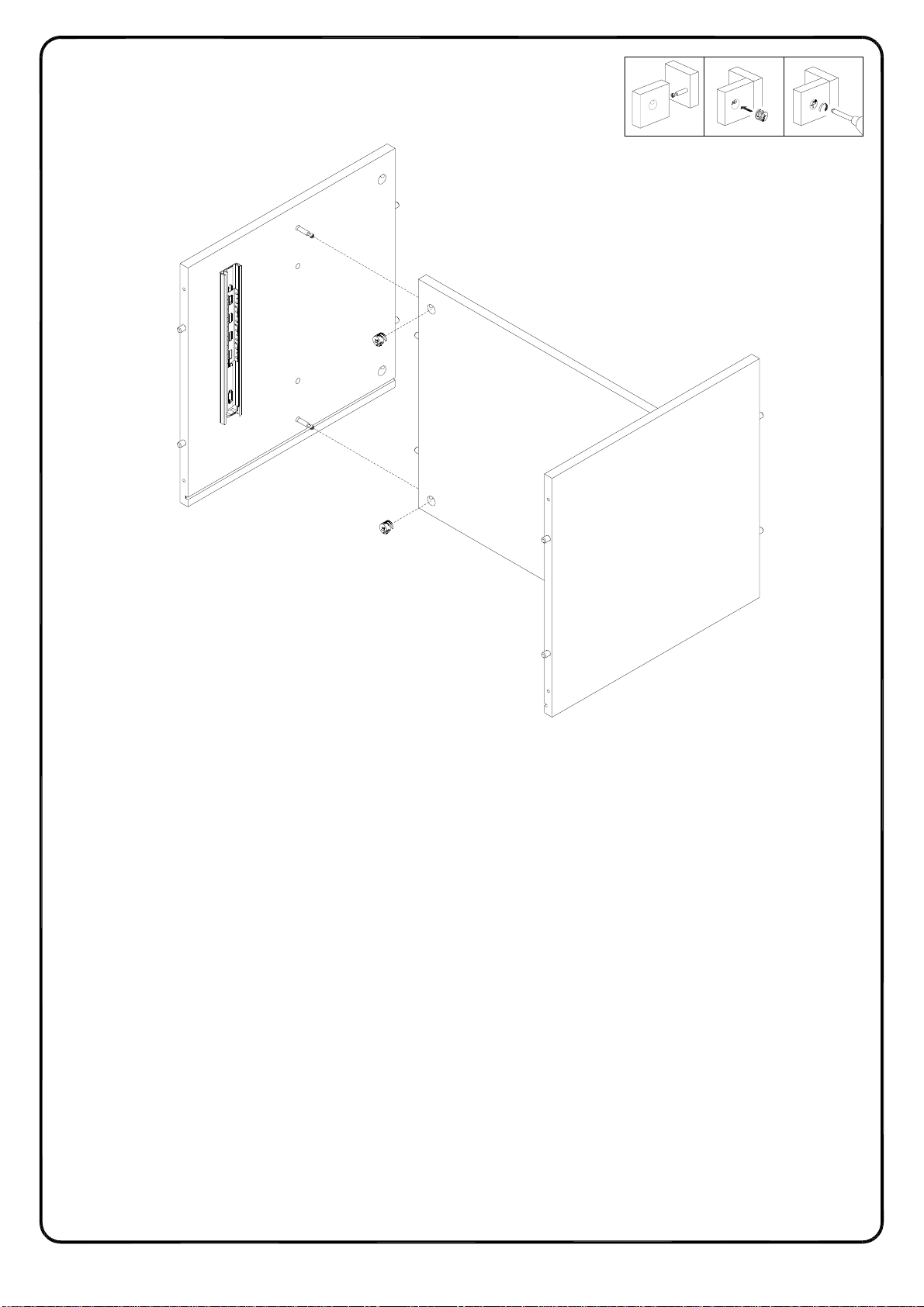

Step 5
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
3
5
D
D
(EN)
Attach part (3) to part (5), using Cam lock (D) secure part (3) to part (5) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (3) à la pièce (5), puis en utilisant le serrure à came (D) serrez la pièce (3) à la
pièce (5) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (3) a la parte (5), luego use el cierre de leva (D) para fijar la parte (3) a la parte (5)
con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (3) in das Teil (5), und sichern Sie dann das Teil (3) an das Teil (5) mit
der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der Abbildung.

P.15
Step 6
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
21 3
1
D
D
3
4
D
D
(EN)
Attach part (1) to part (3,4), using Cam lock (D) secure part (1) to part (3,4) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (1) à la pièce (3,4), puis en utilisant le serrure à came (D) serrez la pièce (1) à la
pièce (3,4) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (1) a la parte (3,4), luego use el cierre de leva (D) para fijar la parte (1) a la parte
(3,4) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (1) in das Teil (3,4), und sichern Sie dann das Teil (1) an das Teil (3,4)
mit der Zylindermutter (D) durch den Kopfschraubendreher von Philips gemäß der Abbildung.

P.16
Step 7
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
6
3
4
1
(EN)
Place part (6) as per diagram.
(FR)
Placez la pièce (6) conformément au schéma.
(ESP)
Ponga la parte (6) según el diagrama.
(DE)
Platzieren Sie das Teil (6) gemäß der Abbildung.

P.17
Step 8
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
2
3
4
G
G
G
G
J
(EN)
Attach part (2) to part (3,4), using Screw (G) attach part (2) to part (3,4) with Hex key (J) as
per diagram.
(FR)
Fixez la pièce (2) à la pièce (3,4); utilisez la vis (G) pour fixer la pièce (2) à la pièce (3,4) avec
la clé hexagonale (J) conformément au schéma.
(ESP)
Fije la parte (2) a la parte (3,4) y use el tornillo (G) para fijar la parte (2) a la parte (3,4) con la
llave hexagonal (J) como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (2) an das Teil (3,4), dann befestigen Sie das Teil (2) an das Teil (3,4)
mit der Schraube (G) durch den Inbusschlüssel (J) gemäß Abbildung.

P.18
Step 9
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
J
H
H
H
H
7
7
8
8
(EN)
Using Bolt (H) attach part (7) to part (8) with Hex key (J) as per diagram. Note: Please do not
fully tighten all bolts.
(FR)
En utilisant le boulon (H), fixez la pièce (7) à la pièce (8) avec la clé hexagonale (J)
conformément au schéma. Remarque: Veuillez ne pas serrer complètement tous les boulons.
(ESP)
Use el perno (H) para fijar la parte (7) a la parte (8) con la llave hexagonal (J) según el
diagrama. Nota: Por favor, no apriete completamente todos los pernos.
(DE)
Befestigen Sie das Teil (7) an das Teil (8) mit dem Bolzen (H) durch den Sechskantschlüssel
(J) gemäß der Abbildung . Hinweis: Ziehen Sie alle Bolzen nicht fest an.

P.19
Step 10
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
2
8
8
77
HH
HH
H
H
J
(EN)
Using Bolt (H) attach part (7,8) to part (2) with Hex key (J) as per diagram. Note: Please fully
tighten all bolts.
(FR)
En utilisant le boulon (H), fixez la pièce (7,8) à la pièce (2) avec la clé hexagonale (J)
conformément au schéma. Remarque: Veuillez serrez complètement tous les boulons.
(ESP)
Use el perno (H) para fijar la parte (7,8) a la parte (2) con la llave hexagonal (J) según el
diagrama. Nota: Apriete completamente todos los pernos.
(DE)
Befestigen Sie das Teil (7,8) an das Teil (2) mit dem Bolzen (H) durch den
Sechskantschlüssel (J) gemäß der Abbildung . Hinweis: Bitte ziehen Sie alle Bolzen fest an.

P.20
Step 11
Copyright
©
2022
by Walker Edison Furniture Co., LLC. All rightsreserved.
KKL
(EN)
Using Screw (L) attach Plastic Wedge (K) with Philips head screwdriver as per diagram.
(FR)
En utilisant la vis (L) pour fixer le cale en plastique (K) avec un tournevis cruciforme
conformément au schéma.
(ESP)
Use el tornillo (L) para fijar la cuña de plástico (K) con un destornillador de cabeza Philips
según el diagrama.
(DE)
Befestigen Sie den Kunststoffkeil (K) mit der Schraube (L) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
