Walker Edison BU52CON User manual

Revised 22/12/2020 (F)
BU52CON
temN.°: Artikel# :
BU52CON
BU52CON
BU52CON
P.1
Copyright
©
2020
b
y
Walker Edison Furniture Co., LLC. All rightsreserved.
TM

GeneralAssemblyGuidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II. Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglue immediately.
Infuture assemblystepswhendowelsarenecessary toattachassemblyparts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
VII.Power toolsshould notbeusedtoassemblethis product.
.Concealedhingesarethree-way adjustable.
VIII.Drillmaybeneededforsecuringproduct towall.
(EN)
21
Horizontal
byscrewadjustment
In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment
P.2
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
.Lescharnièresdissimul essontr glablesentrois sens.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Àl'horizontale
parr glagedevis
int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame
P.3
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.

Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
.Lasbisagrasocultassonajustablesentres formas.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
Horizontal
medianteelajustedeltornillo
Haciaadentrooafuera
alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva
P.4
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
.DieverdecktenScharnieresind indreiRichtungenverstellbar.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Horizontal
durcheineSchraubenverstellung
Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung
P.5
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.

Listade piezas
P.6
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
1
2
3
4
5
6
7
8
9
12
11
13
13
14
14
16
16
15
15
10
17
18
19
20
21 22
17
18
19
20
21 23
25
24
24
24
24

HardwareList Listedu matériel
Listedespièces
A36 pcs Wooden dowelØ8x30mm
B38 pcs CamboltØ6x35mm
C30 pcs CamlockØ15x11mm
D
38 pcs StickerØ30mmE
5pcs ScrewØ6x50mmF
1pc HexKeyM4G
H
8pcs CamlockØ15x9mm
Chevilleenbois
Boulon àcame
Serrure àcame
Autocollant
Vis
Cléhexagonale
Clavijademadera
Pernode leva
Cerradurade leva
Pegatina
Tornillo
Llavehexagonal
Holzdübel
Nockenschraube
Zylindermutter
Aufkleber
Schraube
Inbusschlüssel
Serrure àcame
Cerradurade leva
Zylindermutter
10 pcs ScrewØ4x32mm
Vis
Tornillo
Schraube
P.7
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.

18 pcs
Plasticwedge
HardwareList Listedu matériel
Listedespièces
K
L
M 2
N
4P
pcs
Handle
pcs
BoltØ4x9mm
48 pcs ScrewØ4x14mm
8pcs ShelfsupportpinQ
R
Poignée
Boulon
Vis
Goupille de supportd'étagère
Mango
Perno
Tornillo
Perno de soportedelestante
Griff
Bolzen
Schraube
Regalstützstift
4pcs Europe hinge
CharnièreEurope
Bisagra de Europa
Europa-Scharnier
4pcs Europe hinge
CharnièreEurope
Bisagra de Europa
Europa-Scharnier
J
P.8
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
4pcs Handle
Poignée
Mango
Griff
Caleenplastique
Cuñadeplástico
Kunststoffkeil

Ø3x17mm Screw 18 pcs
HardwareList Listedu matériel
Listedespièces
ScrewØ4x25mm
Plasticstrap
Nut
U
V
2pcs
2pcs
2pcs
Sangleen plastique
Écrou
Correaplástica
Tuerca
Kunststoffband
Mutter
Vis
Tornillo
Schraube
Screw 2pcs
Ø4x12mm
Vis
Tornillo
Schraube
W
X
Vis
Tornillo
Schraube
Ø3x12mm Screw 24 pcs
Vis
Tornillo
Schraube
T
S
P.9
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
Y
4pcs BoltØ4x19mm
Boulon
Perno
Bolzen

Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.

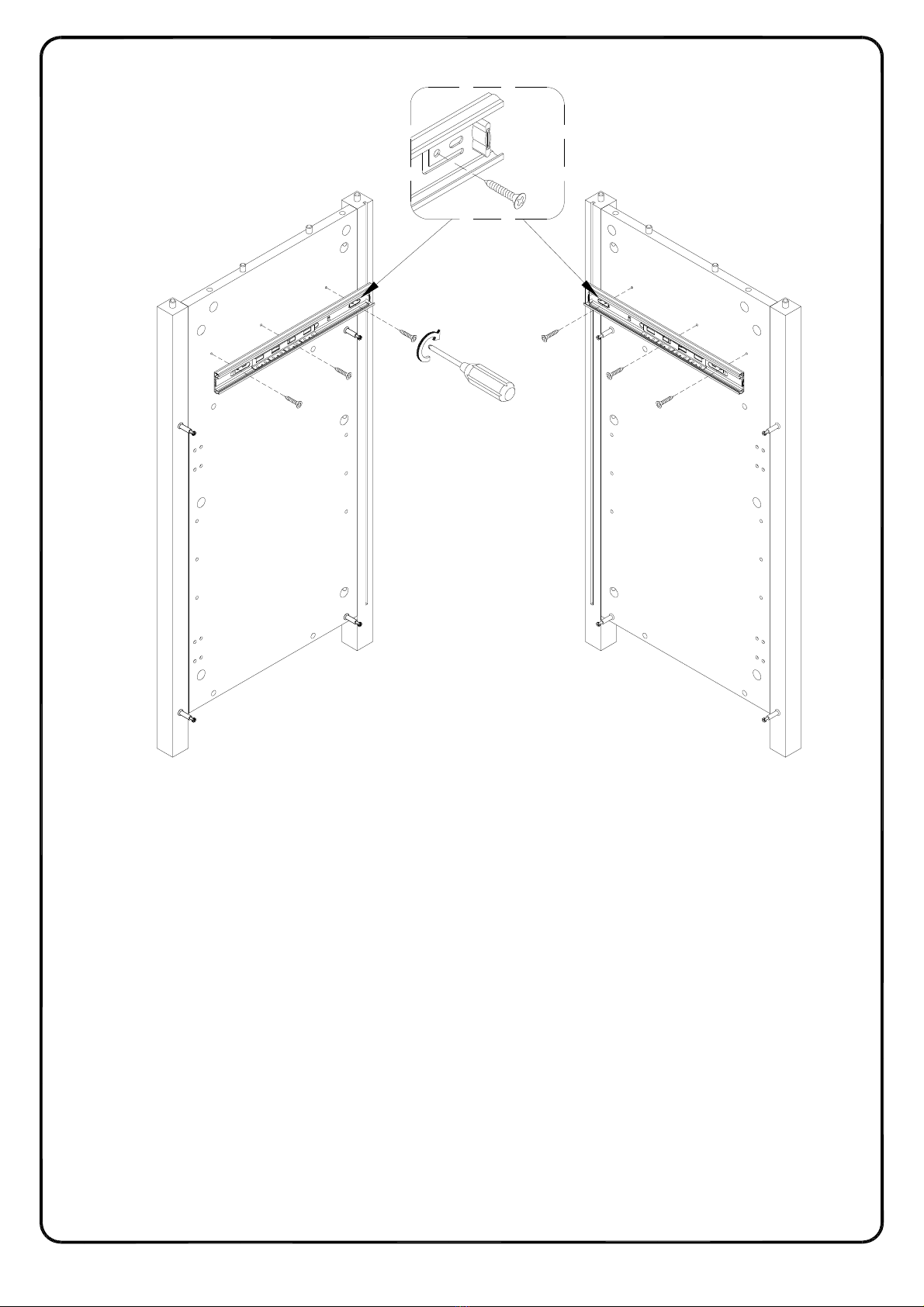

Drawerslider 2Sets
12"
Curseurdutiroir
Deslizadordelcajón
Schubladenschieber
*Remarque: Cettepièceest livréepréassemblée
àdesfinsd'expédition et doit êtredémontéepour
terminerl'assemblage du bureau.
*Note: Thispiececomespreassembled for
shipping purposesand must be disassembled to
completethe desk assembly.
*Nota: Estapiezaviene premontada para
suenvíoydebe serdesmontada para
completarel montaje del escritorio.
*Hinweis: DiesesTeil wirdzuden Versandzwecken
vormontiert geliefert und muss zerlegt werden, umdie
Montage desTischesabzuschließen.
Z
P.10
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
AA Glue tube 2pcs
Tubedecolle
Tubo de pegamento
KleberinTube

Step 1
P.11
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
45 6
11
A
A
A
A
A
A
B B
BB
A
A
A
A
A
A
A
A
A
A
A
A
A
x2
21
(EN)

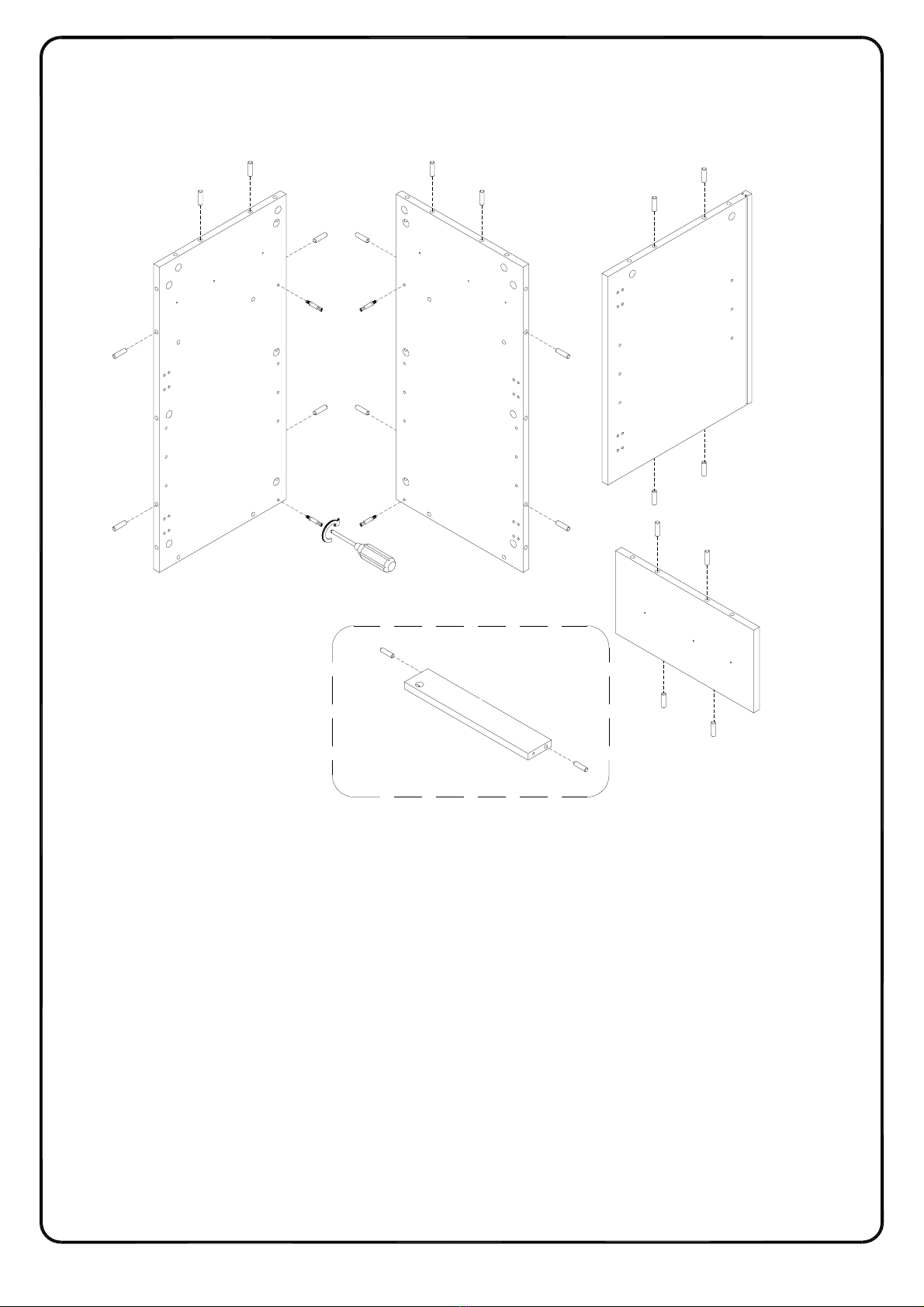

Insertwoodendowel (A) intoparts(4,5,6,11,21),secure cambolt(B) intoparts(4,5)withPhilips
headscrewdriverasper diagram.
(FR)
Insérezle goujonenbois(A) danslespièces(4,5,6,11,21),fixezleboulon àcame(B)dans les
pièces(4,5)avecle tourneviscruciformeconformément au schéma.
(ESP)
Insertela clavija demadera (A)enlaspartes(4,5,6,11,21),luegofijeelperno de leva(B)en las
partes(4,5)conundestornilladordecabezaPhilips segúneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in die Teile (4,5,6,11,21)ein, dann befestigen Siedie
Nockenschraube(B)indieTeile(4,5) mitdemKreuzschlitzschraubendrehervon Philips gemäß
derAbbildung.

Step 2
P.12
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
8 7 9 10
B
B
B B
B B
B B
B B
B B
B B
B
B
AAAA
(EN)

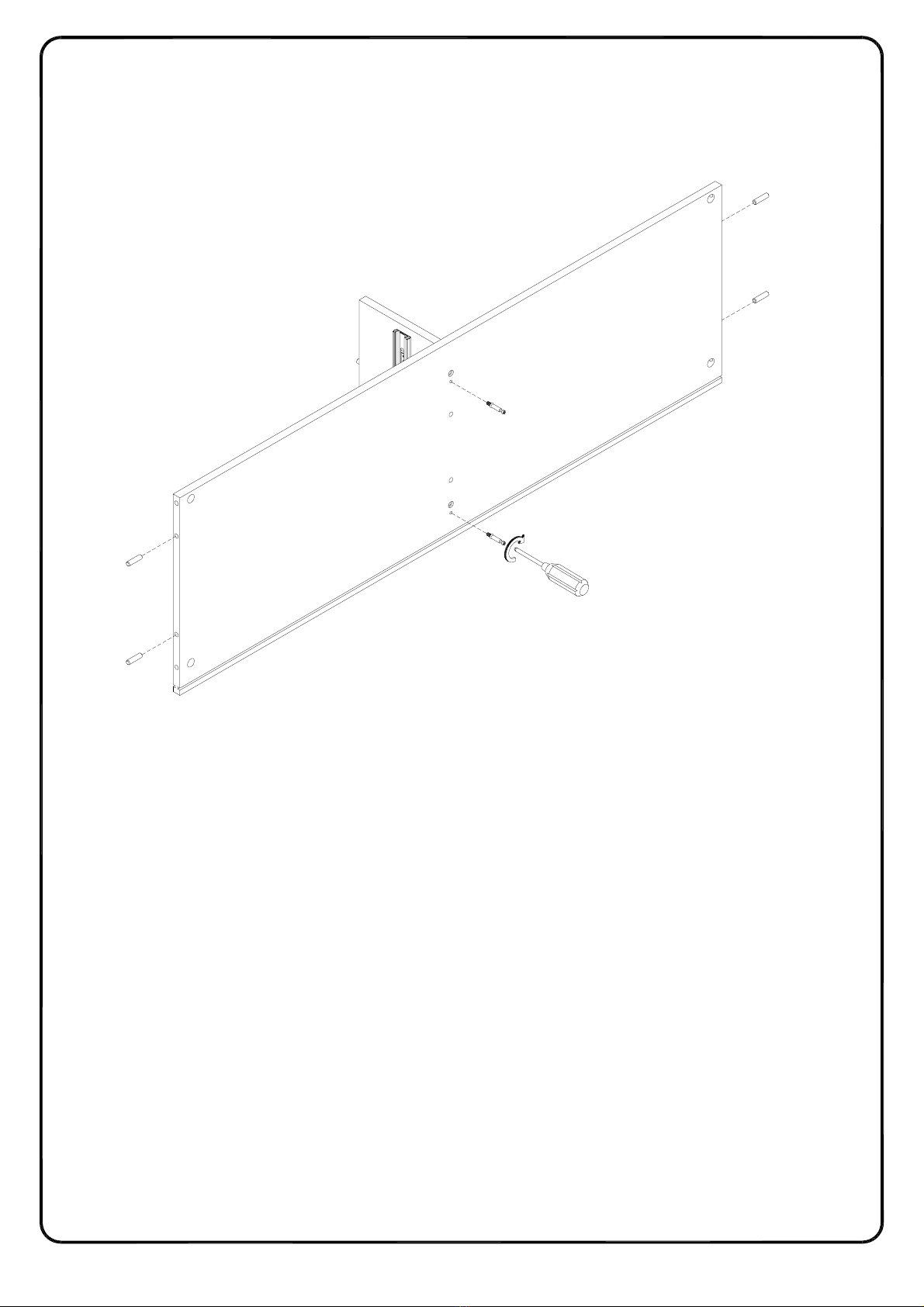

Insertwoodendowel (A) intoparts(7,8,9,10),securecambolt(B)intoparts(7,8,9,10)withPhilips
headscrewdriverasper diagram.
(FR)
Insérezle goujonenbois(A) danslespièces(7,8,9,10),puisfixezleboulon àcame(B)dans les
pièces(7,8,9,10) avecletourneviscruciformeconformément au schéma.
(ESP)
Insertela clavija demadera (A)enlaspartes(7,8,9,10),luegofijeelpernode leva(B)en las
partes(7,8,9,10) conundestornillador decabezaPhilipscomosemuestraen eldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in die Teile (7,8,9,10) ein,dannbefestigen SiedieNockenschraube
(B) in die Teile (7,8,9,10) durchdenKreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

Step 3
P.13
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
8
7
45
9
10
C
C
C
C
C
C
C
C
C
C
C
C
21 3
(EN)
Usingcamlock(C)secureparts(7,8) topart(4) ,andparts(9,10)topart(5)withPhilips head
screwdriver asperdiagram.
(FR)
Utilisezleverrou àcame(C)pourfixerlespièces(7,8) àla pièce(4),etlespièces(9,10) àlapièce
(5) avecuntourneviscruciformeconformément au schéma.
(ESP)
Useelcierredeleva(C)para fijarlaspartes(7,8) ala parte(4)yfijarlaspartes(9,10)alaparte
(5) conundestornillador decabezaPhilipscomosemuestraen eldiagrama.
(DE)
BefestigenSie die Teile (7,8)andasTeil(4),unddieTeile(9,10)andasTeil(5)mit der
Zylindermutter(C)durchdenKreuzschlitzschraubendrehervonPhilips gemäß derAbbildung.

Sliderarm
Sliderbracket
Sliderarm
Sliderbracket
Step 4
P.14
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
Z
Z
(EN)
Pickupthesliderarm(Z)andseparatethesliderunnerforthefollowingSteps. Extend the slide
runnerallthewayforward,presstheplasticreleaseleverofthesliderarmupand pull the slide
runnercompleteout .
(FR)
Ramassezlebrascoulissant(Z)etséparezlecoulisseaupour les étapessuivantes. Déployez le
coulisseaucomplètementversl'avant,appuyezsur le levier dedéverrouillage en plastique du bras
coulissantversle hautettirezlecoulisseauversl'extérieur.
(ESP)
Recoja el brazodeslizante(Z)ysepare el corredordeslizantepara lossiguientes pasos. Extienda
elcorredor deslizantehastaelfinal,presionelapalancaplásticadeliberacióndelbrazodeslizante
haciaarribaytiredel corredordeslizantecompletamentehaciafuera.
(DE)
Nehmen Siedie Schubladenschiene(Z)undtrennen SiedenSchlittenläuferfürdie folgenden
Schritte.ZiehenSie den Schlittenläufer ganznachvorne,danndrückenSie den
Plastik-EntriegelungshebelderSchubladenschiene nachobenundziehen SiedenSchlittenläufer
vollständigheraus.

Step 5
P.15
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
Z
4 5
Z
Y
Y
Y
Y
Y
Y
(EN)
Usingscrew(Y) attachdrawer slider(Z)toparts(4,5) withPhilipsheadscrewdriveras per
diagram.
(FR)
Utilisezlavis(Y) pourfixerlecurseur dutiroir(Z)auxpièces(4,5)avecuntourneviscruciforme
conformémentau schéma.
(ESP)
Utiliceeltornillo(Y) para fijarel deslizadordelcajón(Z)alaspartes(4,5)conundestornilladorde
cabezaPhilipssegúneldiagrama.
(DE)
BefestigenSie denSchubladenschieber (Z)andie Teile(4,5)durchden
Kreuzschlitzschraubendreher vonPhilipsmitder Schraube(Y)gemäß derAbbildung.

Step 6
P.16
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
11 11
Z
Y
Y
Y
Z
Y
Y
(EN)
Usingscrew(Y) attachdrawer slider(Z)toparts(11)withPhilipsheadscrewdriverasperdiagram.
(FR)
Utilisezlavis(Y) pourfixerlecurseur dutiroir(Z)auxpièces(11) avecuntourneviscruciforme
conformémentau schéma.
(ESP)
Utiliceeltornillo(Y) para fijarel deslizadordelcajón(Z)alaspartes(11) conundestornilladorde
cabezaPhilipssegúneldiagrama.
(DE)
BefestigenSie denSchubladenschieber (Z)andieTeile(11)durchden
Kreuzschlitzschraubendreher vonPhilipsmitder Schraube(Y)gemäß derAbbildung.

Step 7
P.17
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
3
A
A
A
A
25
F
G
1
B
B
B
B
B
B
(EN)
Insertwoodendowel (A) intopart(3) ,secure cambolt(B) intopart(1) withPhilips head
screwdriver ,thenusescrew(F)attachpart(25) topart(3) withHexkey(G)asperdiagram.
(FR)
Insérezle goujonenbois(A) danslapièce(3),puisfixezle boulon àcame(B)dans lapièce(1)
avecuntourneviscruciforme,etutilisezla vis(F)pour fixer le lapièce(25) àlapièce(3)avec laclé
hexagonale (G)selonleschéma.
(ESP)
Insertela clavija demadera (A)enla parte(3),luegoasegureelpernodeleva(B)en laparte(1)
conundestornillador decabezaPhilips,yuseel tornillo(F)para fijarlaparte(25)alaparte(3)con
la llavehexagonal(G)comosemuestra eneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in dasTeil(3) ein,dannbefestigenSie dieNockenschraube (B)in
dasTeil(1)durchdenKreuzschlitzschraubendrehervonPhilips,undbefestigen Siedas Teil (25)
andasTeil(3) mitder Schraube(F),durchdenInbusschlüssel(G)gemäß Abbildung.

Step 8
P.18
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
2
11
F
G
F
Finished edge
(EN)
Attachpart(11)intopart(2),thenusingscrew(F)attachpart(11) topart(2) withHex key (G) as
per diagram.
(FR)
Fixezla pièce(11) àla pièce(2),puisutilisezla vis(F)pour fixer la pièce(11) àlapièce(2)avec
la cléhexagonale(G)selonle schéma.
(ESP)
Fije laparte(11)alaparte(2) ,luegouseel tornillo(F)para fijarlaparte(11)alaparte(2)con la
llavehexagonal (G)segúneldiagrama.
(DE)
BefestigenSie dasTeil(11)andasTeil(2),dannbefestigenSie dasTeil(11)an das Teil (2)mit
der Schraube(F),durchdenSechskantschlüssel(G)gemäß Abbildung ein.

Step 9
P.19
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
2
A
A
A
A
B
B
(EN)
Insertwoodendowel (A) intopart(2),andsecurecambolt(B)intopart(2)withPhilips head
screwdriver asperdiagram.
(FR)
Insérezla chevilleenbois(A) danslapièce(2) ，puisfixezleboulon àcame(B) danslapièce(2)
avecuntourneviscruciformeconformément au schéma.
(ESP)
Insertela clavija demadera (A)enla parte(2),luegofijeelpernodeleva(B)enlas partes (2)con
undestornillador decabezaPhilipssegúneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in dasTeil(2) ein,dannbefestigenSie dieNockenschraube (B)in
dieTeile(2) mitdemKreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

Step 10
P.20
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
2
6
C
C
21 3
(EN)
UsingCamlock(C)secure part(6) topart(2) withPhilipsheadscrewdriver asperdiagram.
(FR)
Enutilisantleverrou àcame(C),fixezlapièce(6) àla pièce(2)avecuntournevis cruciforme
conformémentau schéma.
(ESP)
Useelcierredeleva(C)para fijarlaparte(6) ala parte(2)conundestornilladordecabezaPhilips
comosemuestraen eldiagrama.
(DE)
BefestigenSie dasTeil(6) andasTeil(2) mitder Zylindermuttern(C)durchden
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.
