Walker Edison HAMMF2F User manual

P.1
Copyright 2023 by Walker Edison Furniture Co., LLC.All rightsreserved.
evised 10/03/2023 (E)
ÍtemN.°: Artikel# :
HAMMF2F HAMMF2F
HAMMF2F HAMMF2F
TM

P.2
Copyright 2023 by Walker Edison Furniture Co., LLC.All rightsreserved.
GeneralAssemblyGuidelines
.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
. Followeachstepcarefullytoensure theproper assembly of this product.
.Twopeoplearerecommendedfor easeintheassembly of this product.
V.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglue immediately.
Infuture assemblystepswhendowelsarenecessary toattachassemblyparts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
V.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
V.Power toolsshould notbeusedtoassemblethis product.
Ⅸ.Concealedhingesarethree-way adjustable.
V.Drillmaybeneededforsecuringproduct towall.
(EN)
21
Horizontal
byscrewadjustment In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment

P.3
Copyright 2023 by Walker Edison Furniture Co., LLC.All rightsreserved.
Instructionsdemontageg nrales
.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
V.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
V.Un tourneviscruciformeest requispour lemontagedeceproduit.
V. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
Ⅸ.Lescharnièresdissimul essontr glablesentrois sens.
V.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Àl'horizontale
parr glagedevis int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame

P.4
Copyright 2023 by Walker Edison Furniture Co., LLC.All rightsreserved.
Pautasgeneralesparaelensamblaje
. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
V.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
V.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
V. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
Ⅸ.Lasbisagrasocultassonajustablesentres formas.
V.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
Horizontal
medianteelajustedeltornillo Haciaadentrooafuera
alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva

P.5
Copyright 2023 by Walker Edison Furniture Co., LLC.All rightsreserved.
Allgemeine Montagerichtlinien
.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
V.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
V.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
V. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
Ⅸ.DieverdecktenScharnieresind indreiRichtungenverstellbar.
V.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Horizontal
durcheineSchraubenverstellung Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung

1

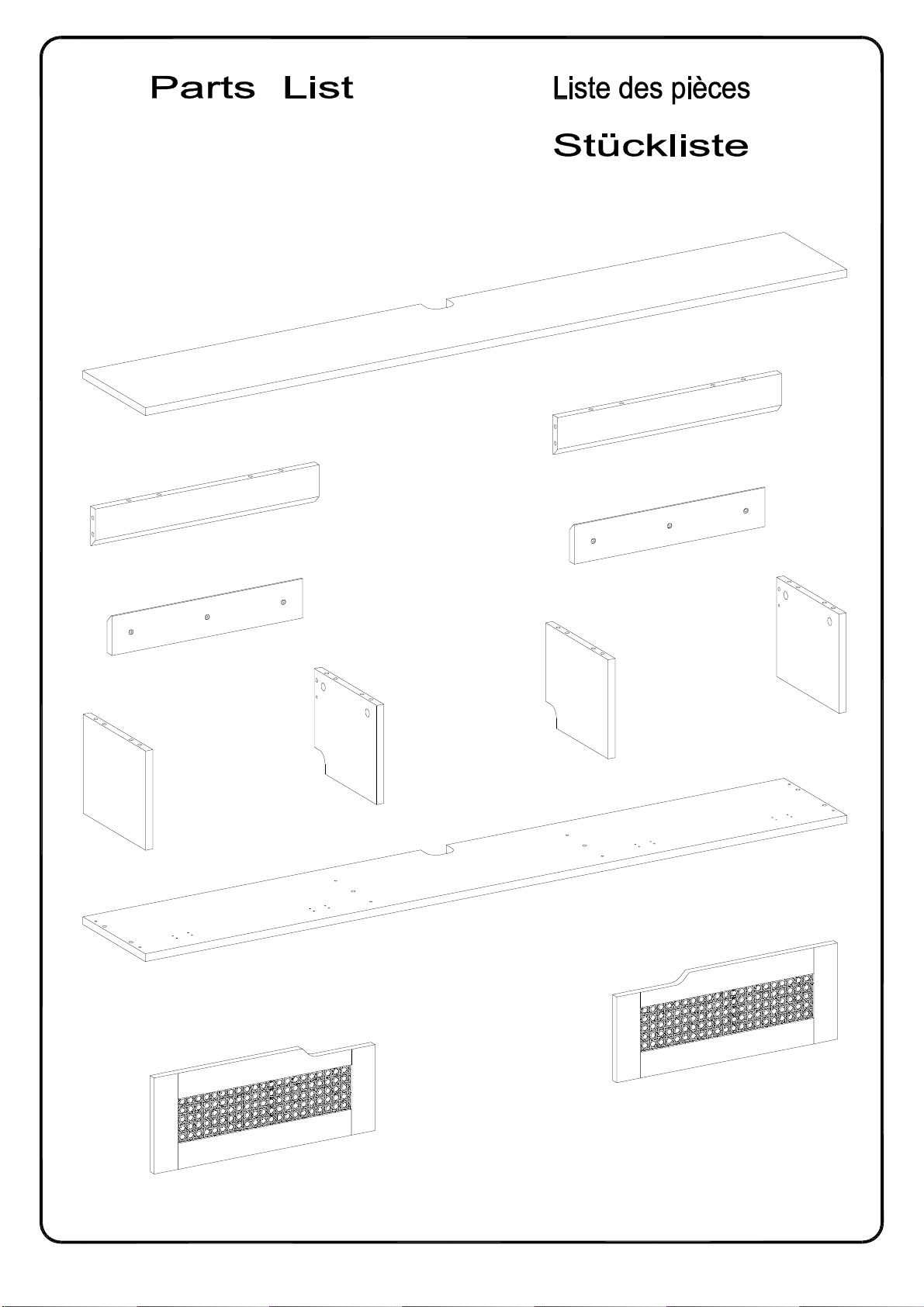

Listade piezas
P.6
Copyright 2023 by Walker Edison Furniture Co., LLC.All rightsreserved.
2
3
4
5
6
910
7
8
7
8

A
HardwareList Listedu matériel
Listedespièces
P.7
Copyright 2023 by Walker Edison Furniture Co., LLC.All rightsreserved.
B
C
D
E
F
G
H
J
pcs
pcs
pcs
22 pcs
Woodendowel
Ø8x30mm
Camlock
Ø15x11mm
Ø6x35mm Cambolt
16
16
Ø6x50mm 8
pc
1
M4 Hexkey
Europehinge
Cheville enbois
Clavijademadera
Holzdübel
Boulon àcame
Pernode leva
Nockenschraube
Serrure àcame
Cerraduradeleva
Zylindermutter
Cléhexagonale
Llavehexagonal
Inbusschlüssel
CharnièreEurope
BisagradeEuropa
Europa-Scharnier
Screw
Vis
Tornillo
Schraube
pcs
Ø4x50mm 6
Screw
Vis
Tornillo
Schraube
Ø26mm 4 pcs
pcs
Ø4x14mm 24
Screw
Vis
Tornillo
Schraube
pcs
Ø4x14mm 4
Screw
Vis
Tornillo
Schraube

The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
P.8
Copyright 2023 by Walker Edison Furniture Co., LLC.All rightsreserved.
L
M
N
pcs
Doorstopper 2K
Gluetube pc
1
6pcs
Nut
Tubedecolle
Tubo depegamento
KleberinTube
Écrou
Tuerca
Mutter
Butéede porte
Tapónde lapuerta
Türstopper
pcs
Ø30mm 16
Sticker
Autocollant
Pegatina
Aufkleber

P.9
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 1
A
A
A
A
A
A
A
A
A
A
AB
B
B
B
3
4
5
6
(EN)
Insert wooden dowel (A) into part (3,4,5,6) .Attach cam bolt (B) to part (3,4,5,6) with Philips
head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (3,4,5,6), puis fixez le boulon à came (B) à la
pièce (3,4,5,6) avec le tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (3,4,5,6). Fije el perno de leva (B) a la parte
(3,4,5,6) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (3,4,5,6) ein, befestigen Sie dann die
Nockenschraube (B) in das Teil (3,4,5,6) mit dem Kreuzschlitzschraubendreher von Philips
gemäß der Abbildung.

P.10
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 2
A
A
A
A
x 2
7
(EN)
Insert wooden dowel (A) into part (7) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (7) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (7) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (7) gemäß der Abbildung ein.

P.11
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 3
B
B
B
B
B
B
B
B
J
J
K
K
1
(EN)
Attach cam bolt (B) to part (1) with Philips head screwdriver. Using screw (J) secure door
stopper (K) to part (1) with Philips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (B) à la pièce (1) avec un tournevis cruciforme, puis utilisez la vis (J)
pour fixer butée de porte (K) à la pièce (1) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Asegure el perno de leva (B) a la parte (1) con un destornillador de cabeza Philips, luego use
el tornillo (J) para fijar el tapón de la puerta (K) a la parte (1) con un destornillador de cabeza
Philips como se muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) ins Teil (1) durch den Kreuzschlitzschraubendreher
von Philips und sichern den Türstopper (K) ans Teil (1) mit der Schraube (J) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 4
P.12
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
21 3
C
3
7
(EN)

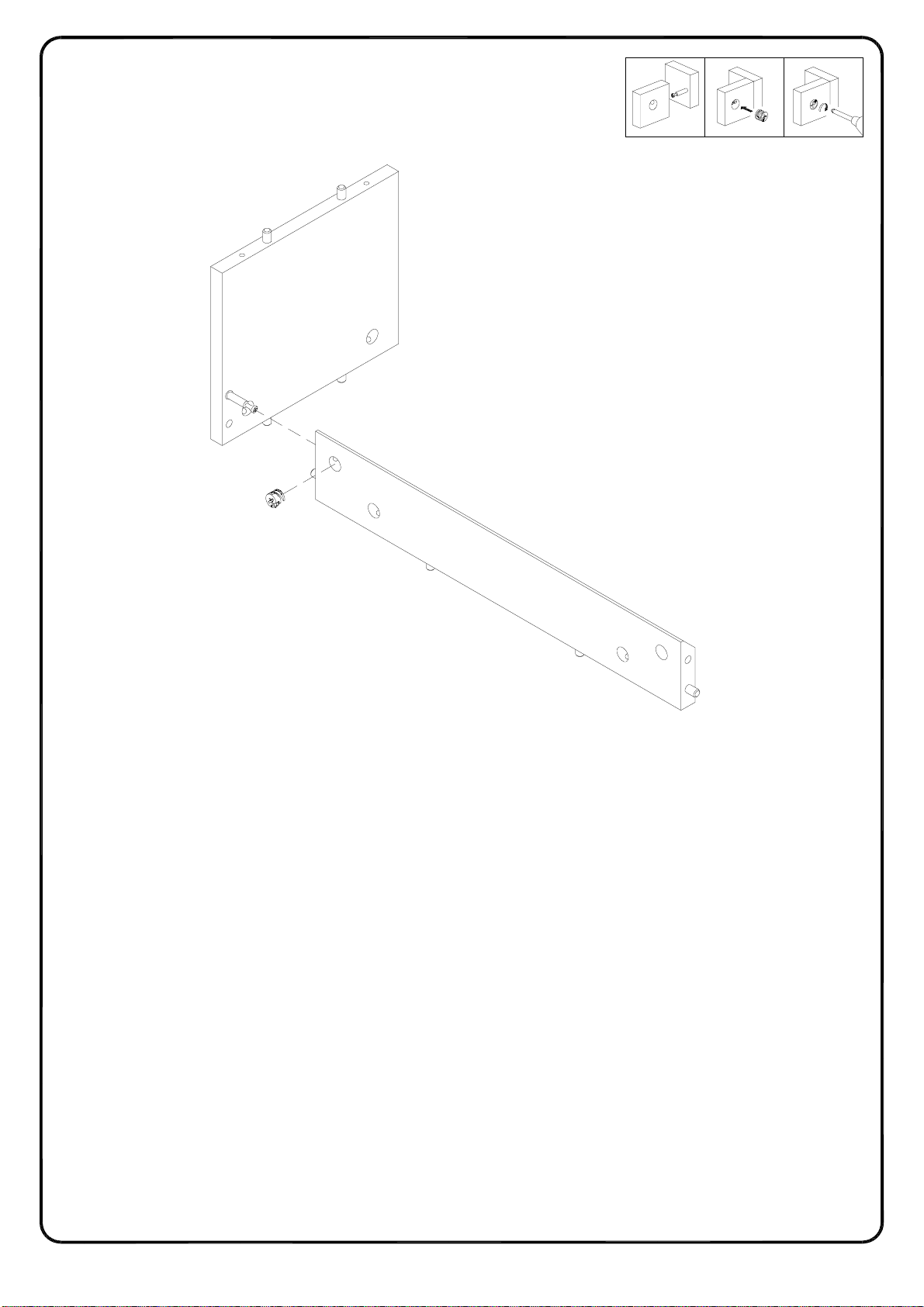

Using cam lock (C) secure part (7) into part (3) with Philips head screwdriver as per
diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (7) dans la pièce (3) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (7) en la parte (3) con un destornillador de
cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (7) in das Teil (3) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Step 5
P.13
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
21 3
C
4
7
(EN)
Using cam lock (C) secure part (7) into part (4) with Philips head screwdriver as per diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (7) dans la pièce (4) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (7) en la parte (4) con un destornillador de cabeza
Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (7) in das Teil (4) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.14
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 6 21 3
C
5
7
(EN)
Using cam lock (C) secure part (7) into part (5) with Philips head screwdriver as per diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (7) dans la pièce (5) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (7) en la parte (5) con un destornillador de
cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (7) in das Teil (5) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.15
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 7 21 3
C
6
7
(EN)
Using cam lock (C) secure part (7) into part (6) with Philips head screwdriver as per diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (7) dans la pièce (6) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (7) en la parte (6) con un destornillador de cabeza
Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (7) in das Teil (6) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.16
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 8
D
D
D
D
DD
D
D
E
3
4
5
6
2
(EN)
Using screw (D) secure part (2) to part (3,4,5,6) with Hex key (E) as per diagram.
(FR)
Utilisez la vis (D) pour fixer la pièce (2) à la pièce (3,4,5,6) avec la clé hexagonale (E)
conformément au schéma.
(ESP)
Use el tornillo (D) para fijar la parte (2) a la parte (3,4,5,6) con la llave hexagonal (E) según
el diagrama.
(DE)
Befestigen Sie das Teil (2) an das Teil (3,4,5,6) mit der Schraube (D) durch den
Inbusschlüssel (E) gemäß der Abbildung.

P.17
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 9
G
G
G
G
H
H
H
H
9
10
(EN)
Using screw (H) secure Europe hinge (G) to part (9,10) with Philips head screwdriver as per
diagram.
(FR)
Utilisez la vis (H) pour fixer la Charnière Europe (G) dans la pièce (9,10) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el tornillo (H) para fijar la Bisagra de Europa (G) en la parte (9,10) con un destornillador de
cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Europa-Scharnier (G) in das Teil (9,10) durch den
Kreuzschlitzschraubendreher von Philips mit der Schraube (H) gemäß der Abbildung.

P.18
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.

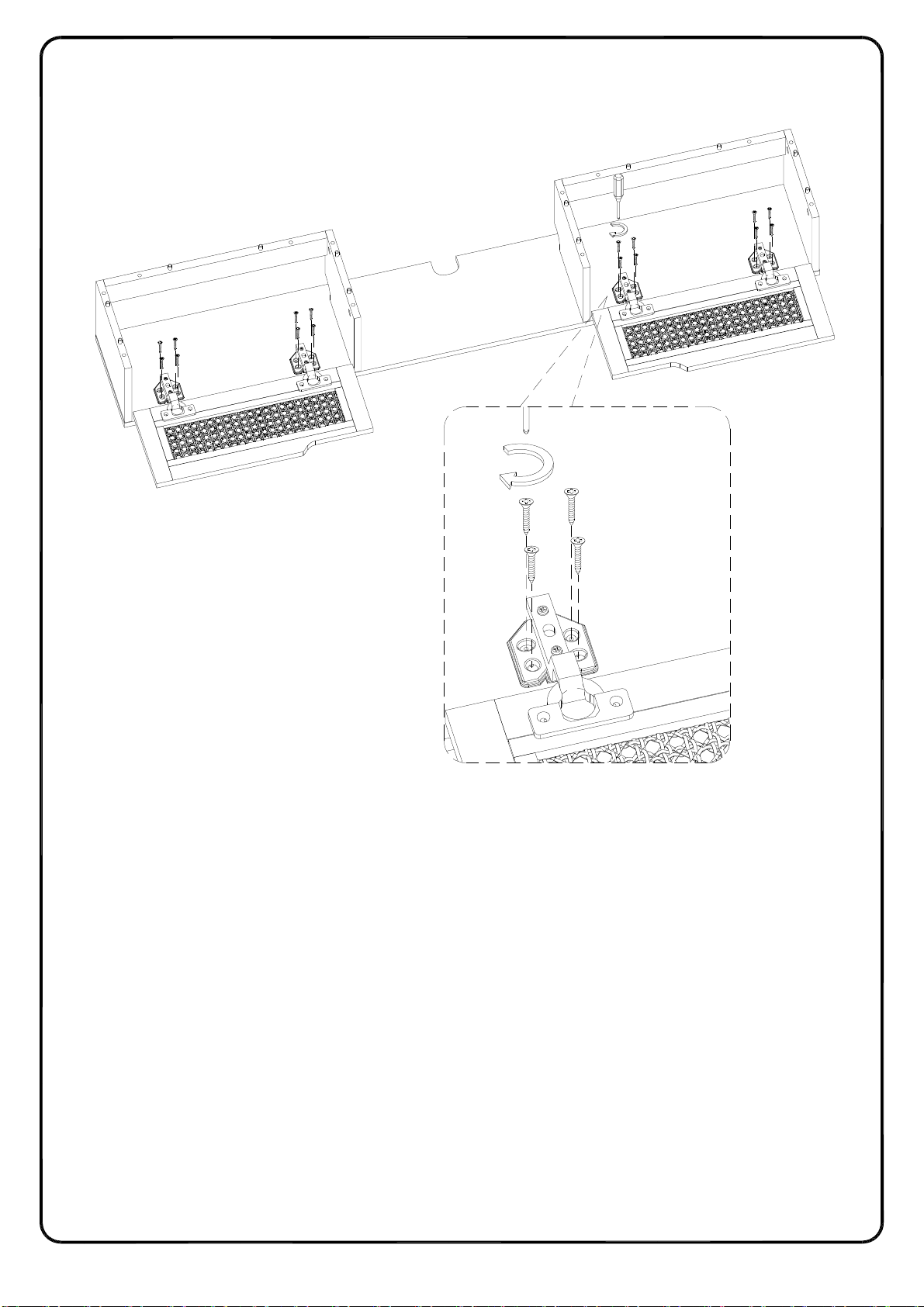

Step 10
H
H
G
2
10
9
(EN)
Using screw (H) secure Europe hinge (G) o part (2) with Philips head screwdriver as per
diagram. Note: Adjust the gaps on the left and right sides of the door evenly.
(FR)
Utilisez la vis (H) pour fixer la Charnière Europe (G) dans la pièce (2) avec un tournevis
cruciforme conformément au schéma. Remarque: Ajustez les espaces sur les côtés gauche et
droit de la porte de manière égale.
(ESP)
Use el tornillo (H) para fijar la Bisagra de Europa (G) en la parte (2) con un destornillador de
cabeza Philips según el diagrama. Nota: Ajuste uniformemente los espacios de los lados
izquierdo y derecho de la puerta.
(DE)
Befestigen Sie das Europa-Scharnier (G) in das Teil (2) durch den Kreuzschlitzschraubendreher
von Philips mit der Schraube (H) gemäß der Abbildung. Hinweis: Stellen Sie die Lücken auf der
linken und rechten Seite der Tür gleichmäßig ein.

P.19
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 11 21 3
C
C
C
C
C
C
C
C
3
4
5
6
1
(EN)
Using cam lock (C) secure part (1) into part (3,4,5,6) with Philips head screwdriver as per
diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (1) dans les pièces (3,4,5,6) avec un
tournevis cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (1) en las partes (3,4,5,6) con un destornillador
de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (1) in das Teil (3,4,5,6) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.20
Copyright 2023byWalker Edison Furniture Co., LLC. All rightsreserved.
Step 12 21 3
C
C
C
C
7
7
1
(EN)
Using cam lock (C) secure part (7) into part (1) with Philips head screwdriver as per
diagram.
(FR)
Utilisez le verrou à came (C) pour fixer la pièce (7) dans la pièce (1) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (7) en la parte (1) con un destornillador de
cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (7) in das Teil (1) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
