Walker Edison HVRL6G User manual

P.1
Revised 15/09/2022 (I)
HVRL6G
temN.°: Artikel# :
TM
HVRL6G
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
HVRL6G
HVRL6G
1 页

VIII.Drillmaybeneededforsecuringproduct towall.

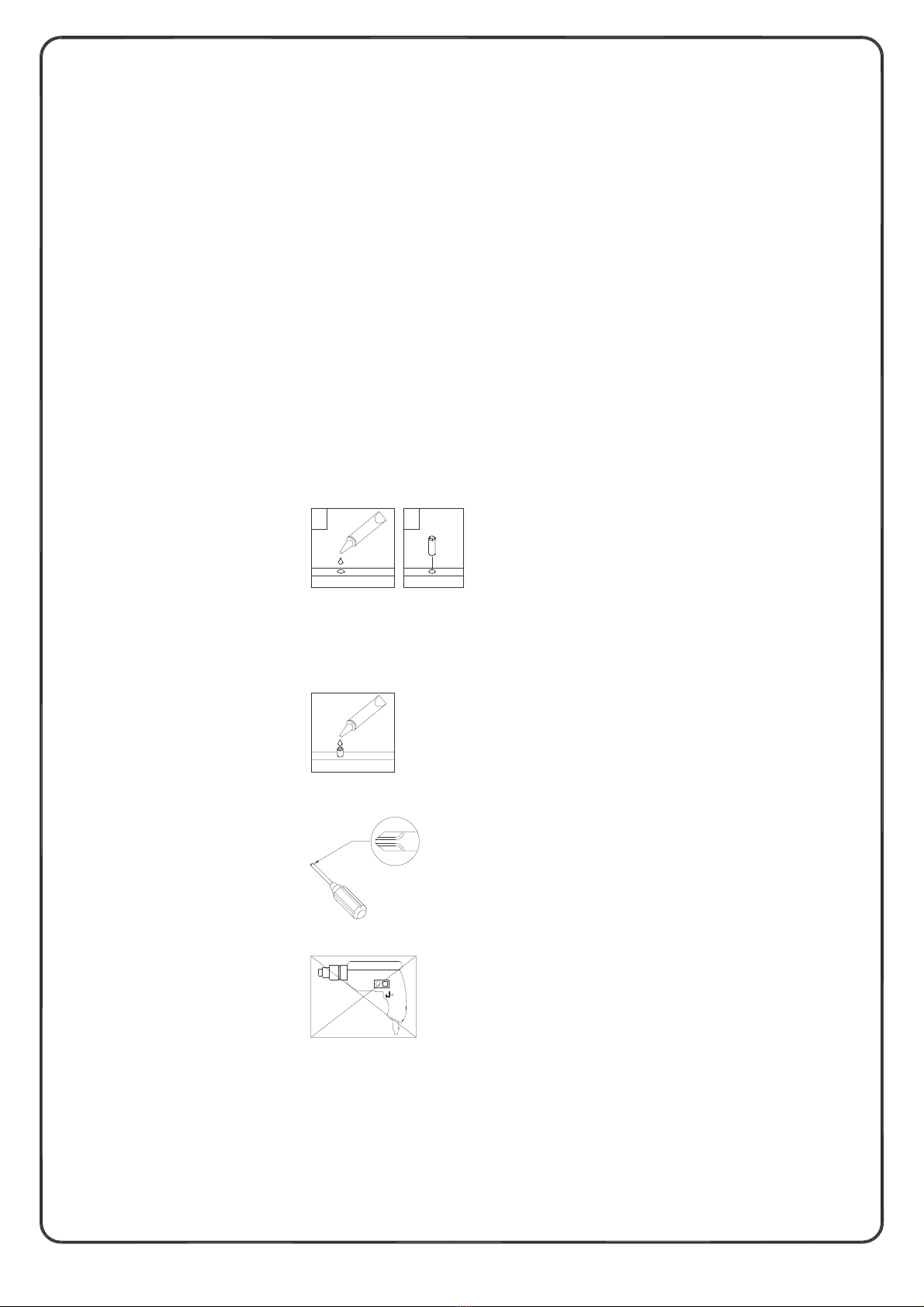

GeneralAssemblyGuidelines
I. Ensure thatallpartsandhardware are available beforebeginning assembly.
II.Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglue immediately.
Infuture assemblystepswhendowelsarenecessary toattachassemblyparts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product .
VII. Power toolsshould notbeusedtoassemblethis product.
(EN)
21
P.2
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
2 页

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
P.3
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
3 页

Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
P.4
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
4 页

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
P.5
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
5 页

P.6
Listade piezas
1
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
6
2
2
3
3
2
2
3
3
2
2
3
3
4
4
5
6
6 页

P.7
A
B
C
D
E
F
G
H
60 pcs
Wooden dowel
Ø8x30mm
pc1
M4x50x50mm Hexkey
pcs24Bolt
M6x15mm

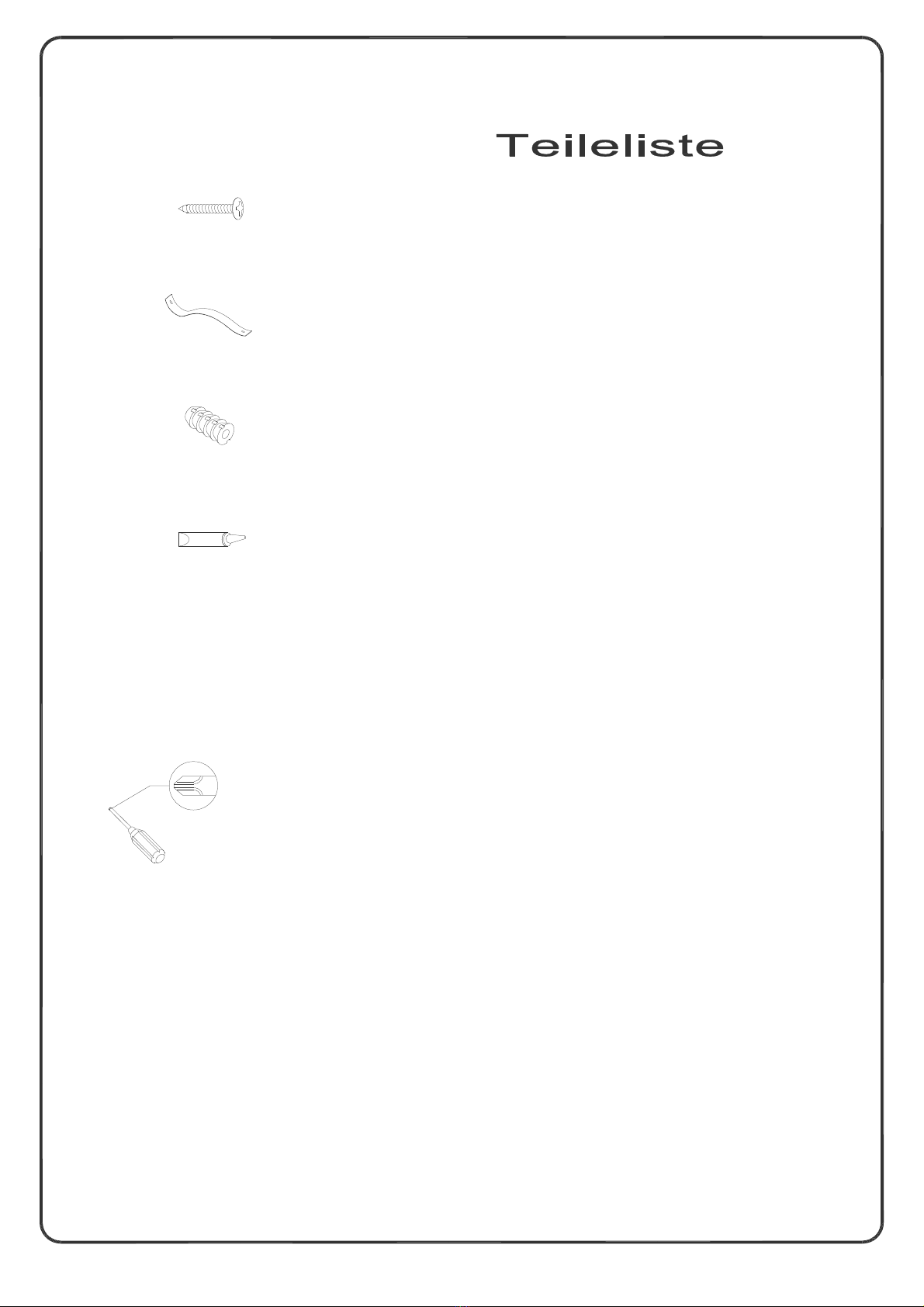

HardwareList Listedu matériel
Listedespièces
Chevilleenbois
Cléhexagonale
Boulon
Clavijademadera
Llavehexagonal
Perno
Holzdübel
Inbusschlüssel
Bolzen
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
pcs40BoltM6x40mm
Boulon
Perno
Bolzen
pcs24Screw
Ø4x14mm
Vis
Tornillo
Schraube
pcs12Bracket
Support
Soporte
Halterung
pcs4Adjustablefloorleveler
Niveleurdeplancherréglable
Niveladordepisoajustable
verstellbareNivellierfüße
2pcs ScrewØ4x12mm
Vis
Tornillo
Schraube
7 页

P.8
J
Glue tube
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
Tubedecolle
Tubo de pegamento
KleberinTube
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
2pcs ScrewØ4x25mm
2pcs Plasticstrap
2pcs Nut
Vis
Tornillo
Schraube
Sangleen plastique
Correaplástica
Kunststoffband
Écrou
Tuerca
Mutter
K
L
Mpcs
2
8 页

P.9

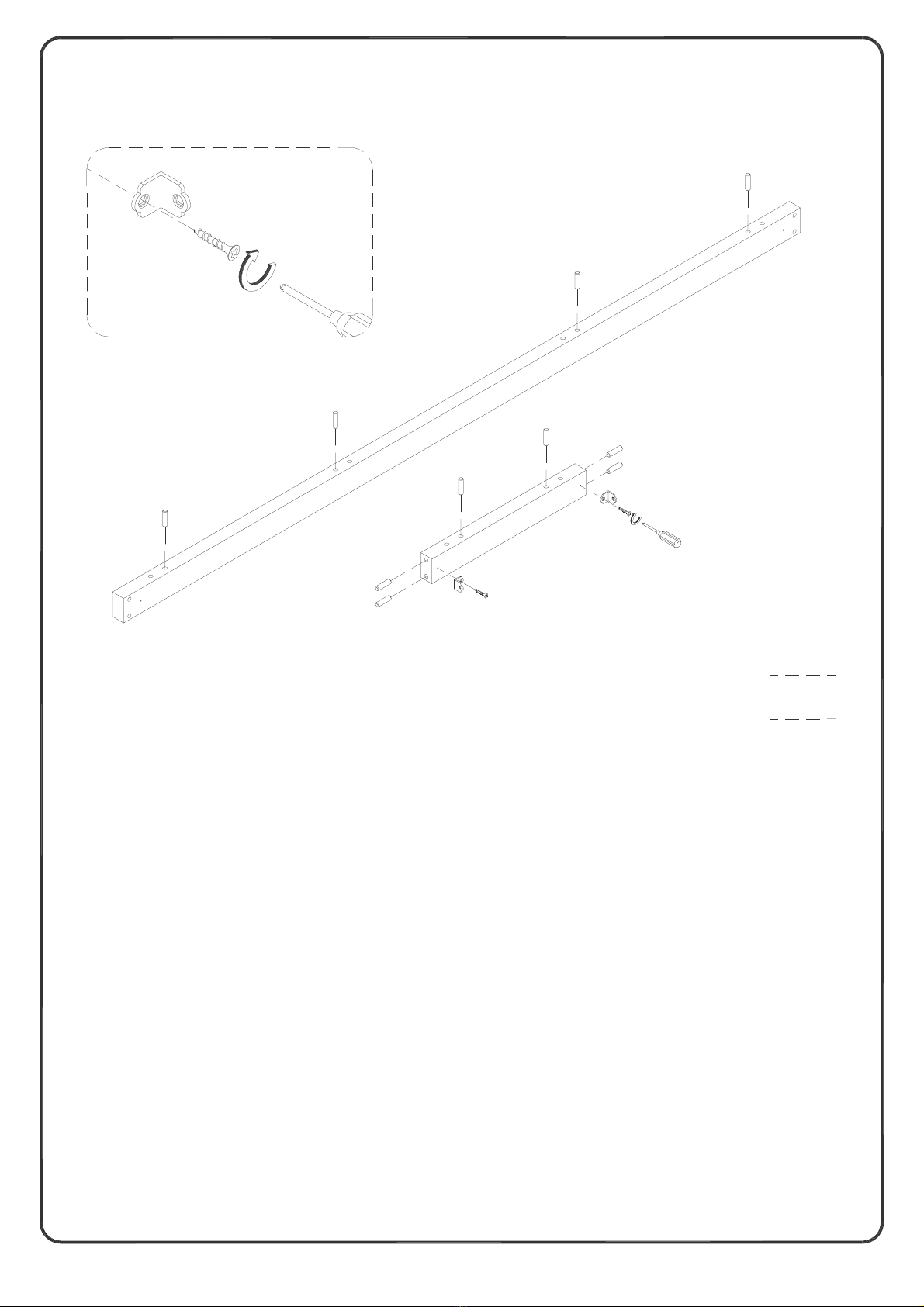

Step 1
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
x 6
A
A
A
A
A
A
A
E
D
D
D
E
E
2
3
A
9 页
(EN)
Insert wooden dowel (A) into part (2,3) as per diagram. Using screw (D) secure Bracket (E)
to part (3) with Philips head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (2,3) selon le schéma. En utilisant la vis (D) fixez
le support (E) à la pièce (3) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (2,3) según el diagrama. Use el tornillo (D) para
fijar el soporte (E) a la parte (3) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (2,3) gemäß der Abbildung ein. Befestigen Sie die
Halterung (E) ans Teil (3) mit der Schraube (D) durch den Kreuzschlitzschraubendreher von
Philips gemäß der Abbildung.

P.10

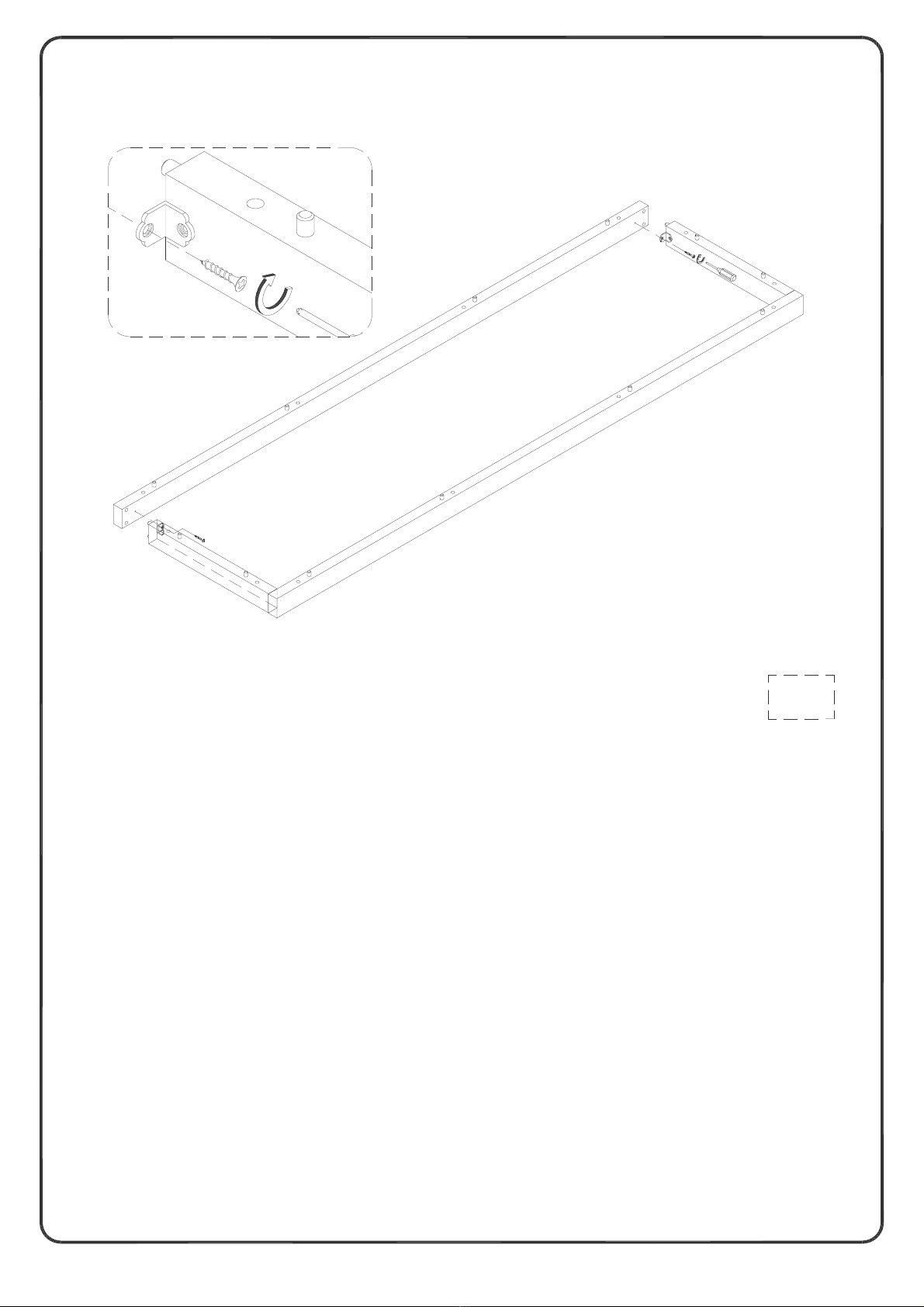

Step 2
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
x 3
E
D
D
D
E
E
2
3
3
10 页
(EN)
Using screw (D) secure Bracket (E) to part (2) with Philips head screwdriver as per diagram.
(FR)
En utilisant la vis (D) fixez le support (E) à la pièce (2) avec un tournevis cruciforme
conformément au schéma.
(ESP)
Use el tornillo (D) para fijar el soporte (E) a la parte (2) con un destornillador de cabeza
Philips según el diagrama.
(DE)
Befestigen Sie die Halterung (E) ans Teil (2) mit der Schraube (D) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.11
Step 3
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
x 3
D
ED
D
E
E
2
3
3
11 页
(EN)
Using screw (D) secure Bracket (E) to part (2) with Philips head screwdriver as per diagram.
(FR)
En utilisant la vis (D) fixez le support (E) à la pièce (2) avec un tournevis cruciforme
conformément au schéma.
(ESP)
Use el tornillo (D) para fijar el soporte (E) a la parte (2) con un destornillador de cabeza Philips
según el diagrama.
(DE)
Befestigen Sie die Halterung (E) ans Teil (2) mit der Schraube (D) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

P.12
Step 4
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
2
2
1
3
3
C
CC
C
C
C
C
C
C
C
G
G
12 页
(EN)
Using Bolt (C) attach part (2,3) to part (1) with Hex key (G) as per diagram. Note: please do
not fully tighten all bolts .
(FR)
En utilisant le boulon (C) fixez la pièce (2,3) à la pièce (1) avec la clé hexagonale (G)
conformément au schéma. Remarque: Veuillez ne pas serrer complètement tous les boulons.
(ESP)
Use el perno (C) para unir la parte (2,3) a la parte (1) con la llave hexagonal (G) según el
diagrama. Nota: Por favor, no apriete completamente todos los pernos.
(DE)
Befestigen Sie das Teil (2,3) an das Teil (1) mit dem Bolzen (C) durch den Inbusschlüssel (G)
gemäß der Abbildung. Hinweis: Ziehen Sie alle Bolzen nicht fest an.

P.13
Step 5
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
x 2
2
2
4
3
3
G
C
CC
C
C
C
C
C
C
C
G
13 页
(EN)
Using Bolt (C) attach part (2,3) to part (4) with Hex key (G) as per diagram.
(FR)
En utilisant le boulon (C) fixez la pièce (2,3) à la pièce (4) avec la clé hexagonale (G)
conformément au schéma.
(ESP)
Use el perno (C) para unir la parte (2,3) a la parte (4) con la llave hexagonal (G) según el
diagrama.
(DE)
Befestigen Sie das Teil (2,3) an das Teil (4) mit dem Bolzen (C) durch den Inbusschlüssel (G)
gemäß der Abbildung.

P.14
Step 6
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
F
F
F
F
6
6
14 页
(EN)
Secure Adjustable floor leveler (F) into part (6) as per diagram.
(FR)
Fixez le niveleur de sol réglable (F) dans la pièce (6) selon le schéma.
(ESP)
Asegure el nivelador de piso ajustable (F) en la parte (6) según el diagrama.
(DE)
Befestigen Sie die verstellbare Nivellierfüße (F) ins Teil (6) gemäß der Abbildung.

P.15
Step 7
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
GC
6
6
C
C
G
5
15 页
(EN)

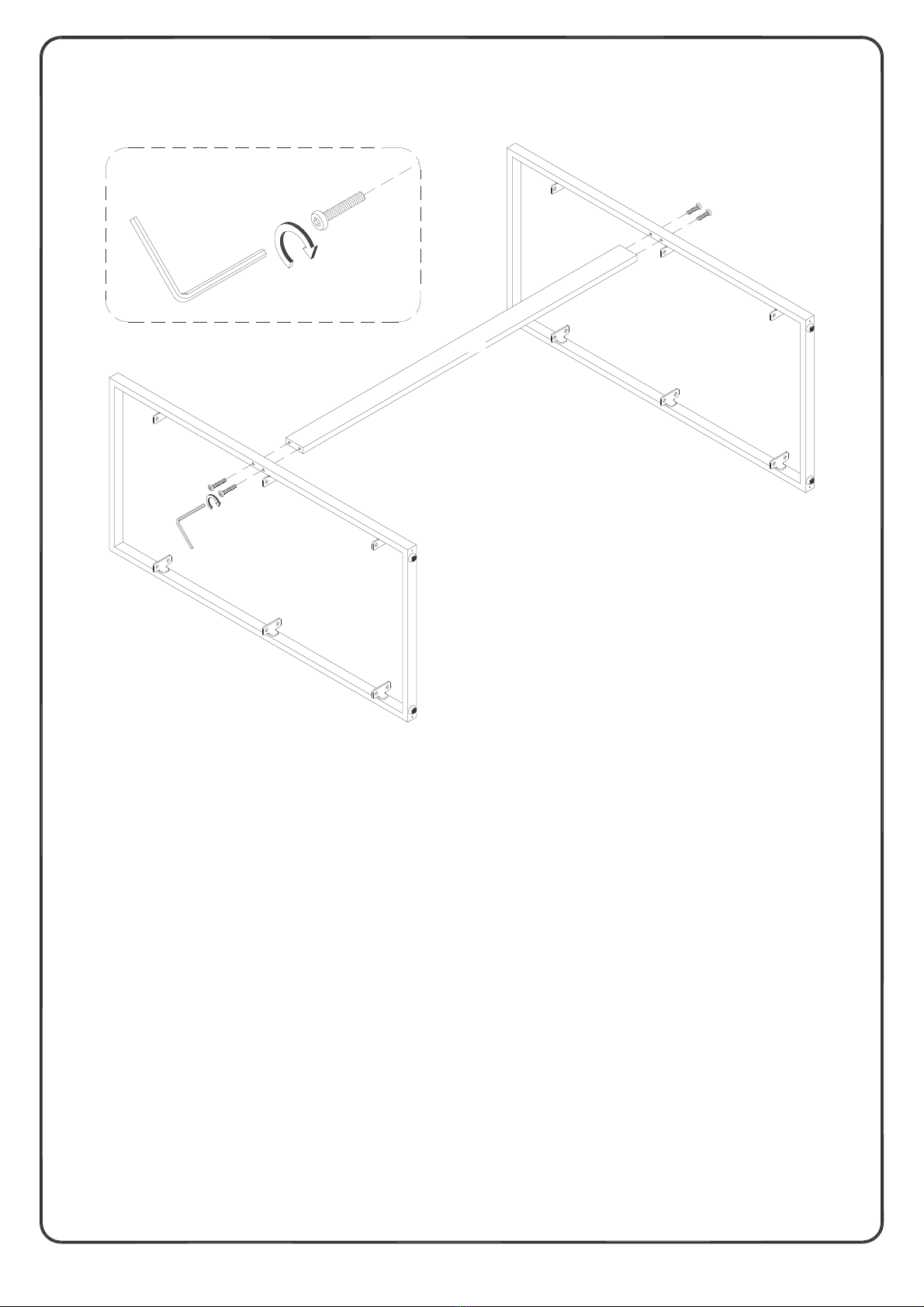

Using Bolt (C) attach part (6) to part (5) with Hex key (G) as per diagram.
(FR)
En utilisant le boulon (C) fixez la pièce (6) à la pièce (5) avec la clé hexagonale (G)
conformément au schéma.
(ESP)
Use el perno (C) para unir la parte (6) a la parte (5) con la llave hexagonal (G) según el
diagrama.
(DE)
Befestigen Sie das Teil (6) an das Teil (5) mit dem Bolzen (C) durch den Inbusschlüssel (G)
gemäß der Abbildung.

P.16
Step 8
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
G
B
B
G
B
B
B
6
6
2
2
1
1
16 页
(EN)
place part (1) into the frame on part (6), using Bolt(B) attach part (2) to part (6) with Hex key
(G) as per diagram.
(FR)
Placez la pièce (1) dans le cadre de la pièce (6), en utilisant le boulon (B), fixez la pièce (2) à
la pièce (6) avec la clé hexagonale (G) conformément au schéma.
(ESP)
Coloque la parte (1) en el marco de la parte (6), use el perno (B) para unir la parte (2) a la
parte (6) con la llave hexagonal (G) según el diagrama.
(DE)
Setzen Sie Teil (1) in den Rahmen auf Teil (6), befestigen Sie das Teil (2) an das Teil (6) mit
dem Bolzen (B) durch den Inbusschlüssel (G) gemäß der Abbildung.

P.17
Step 9
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
G
B
B
G
B
B
B
6
6
2
2
4
4
17 页

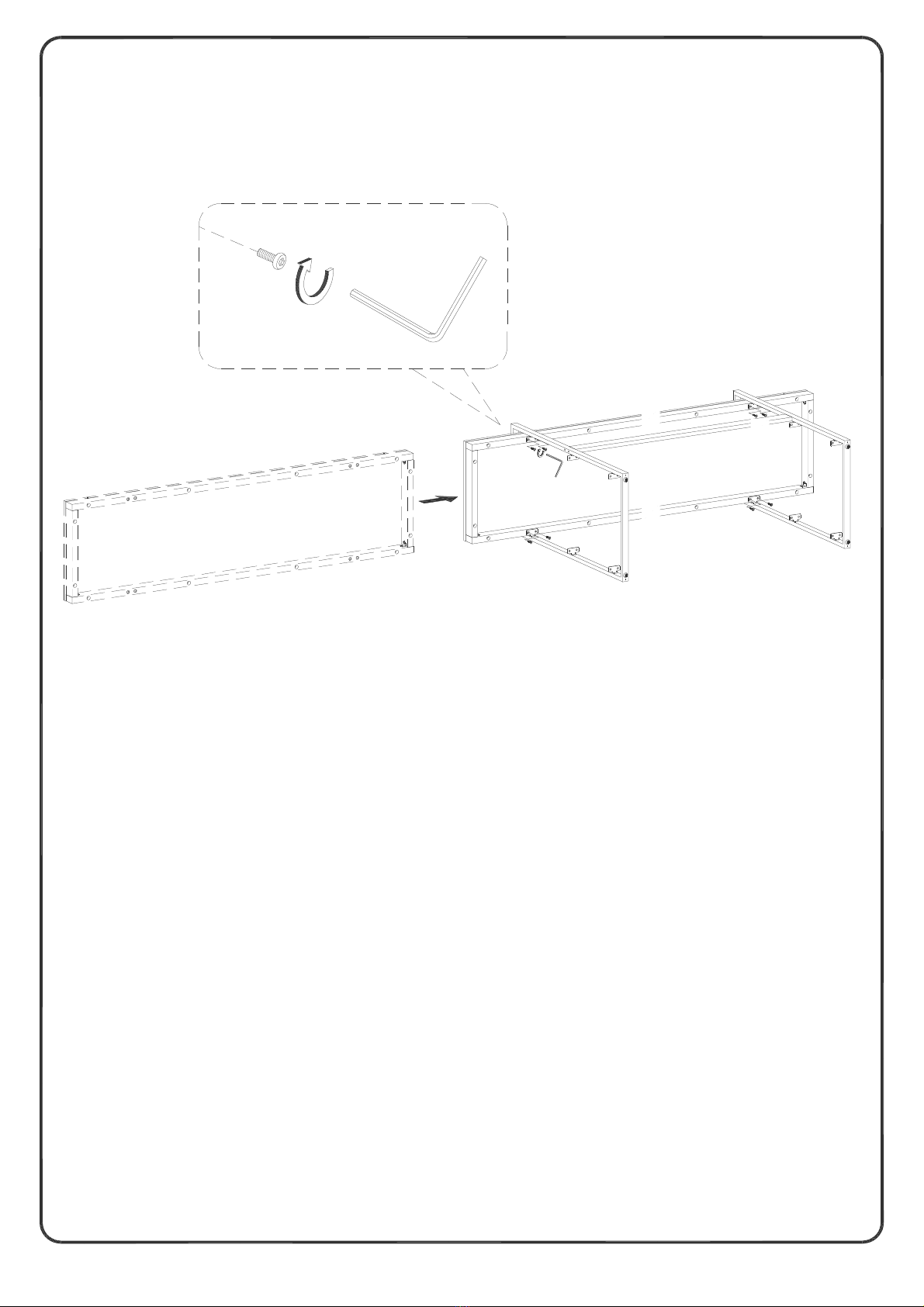

(EN)
place part (4) into the frame on part (6), using Bolt(B) attach part (2) to part (6) with Hex
key (G) as per diagram.
(FR)
Placez la pièce (4) dans le cadre de la pièce (6), en utilisant le boulon (B) fixez la pièce (2)
à la pièce (6) avec la clé hexagonale (G) conformément au schéma.
(ESP)
Coloque la parte (4) en el marco de la parte (6), use el perno (B) para unir la parte (2) a la
parte (6) con la llave hexagonal (G) según el diagrama.
(DE)
Setzen Sie Teil (4) in den Rahmen auf Teil (6), befestigen Sie das Teil (2) an das Teil (6)
mit dem Bolzen (B) durch den Inbusschlüssel (G) gemäß der Abbildung.

Step 10
P.18
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
B
G
B
B
B
6
6
2
2
4
4
G
B
18 页

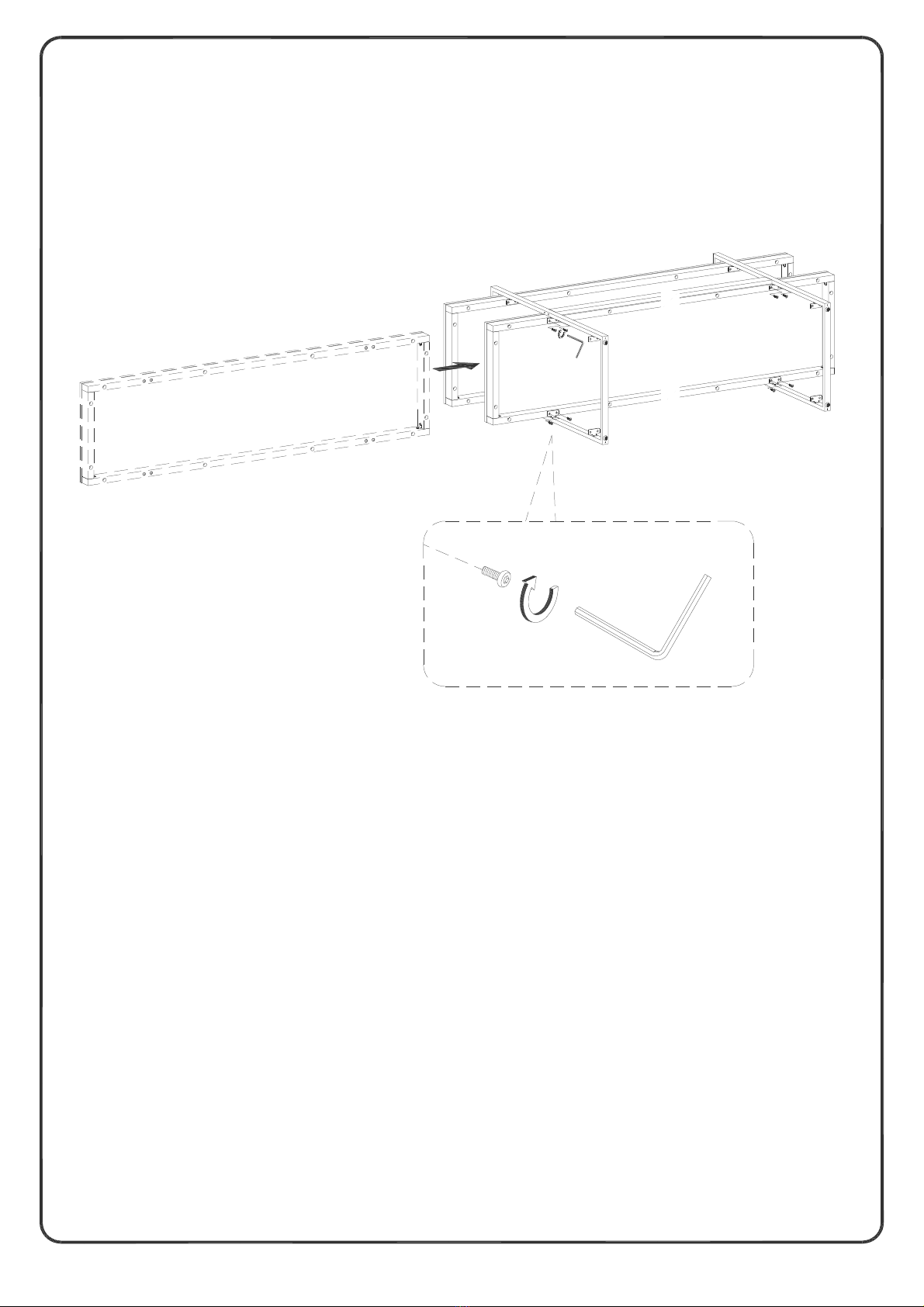

(EN)
Place part (4) into the frame on part (6), using Bolt (B) attach part (2) to part (6) with Hex key
(G) as per diagram. Note: please fully tighten all bolts .
(FR)
Placez la pièce (4) dans le cadre de la pièce (6), en utilisant le boulon (B) fixez la pièce (2) à
la pièce (6) avec la clé hexagonale (G) conformément au schéma. Remarque: Veuillez serrez
complètement tous les boulons.
(ESP)
Coloque la parte (4) en el marco de la parte (6), use el perno (B) para unir la parte (2) a la
parte (6) con la llave hexagonal (G) según el diagrama. Nota: Por favor,apriete
completamente todos los pernos.
(DE)
Setzen Sie Teil (4) in den Rahmen auf Teil (6), befestigen Sie das Teil (2) an das Teil (6) mit
dem Bolzen (B) durch den Inbusschlüssel (G) gemäß der Abbildung. Hinweis:Bitte ziehen Sie
alle Bolzen fest an.

Step 11
P.19
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
19 页
(EN)
Position the assembled unit at the desired location, if necessary adjust the floor leveler at the
bottom of leg to level the unit .
(FR)
Positionnez l'unité assemblée à l'emplacement souhaité, si nécessaire ajustez le niveleur de
plancher au bas de la jambe pour mettre l'unité à niveau.
(ESP)
Coloque la unidad ensamblada en el lugar deseado, si es necesario ajuste el nivelador de
piso en la parte inferior de la pata para nivelar la unidad.
(DE)
Positionieren Sie die zusammengebaute Baueinheit an der gewünschten Stelle. Passen Sie
gegebenenfalls die Nivellierfüße an der Unterseite der Beine an die Ebene des Geräts an.

Step 12
P.20
Copyright ©2022by Walker Edison Furniture Co., LLC. All rightsreserved.
H
K
1
H
K
H
K
20 页
(EN)
Using screw (H) attach plastic strap (K) to part (1) with Philips head screwdriver as per
diagram.
(FR)
Utilisez la vis (H) pour fixer la sangle en plastique (K) à la pièce (1) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el tornillo (H) para fijar la correa de plástico (K) a la parte (1) con un destornillador de
cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Kunststoffband (K) an das Teil (1) durch den
Kreuzschlitzschraubendreher von Philips mit der Schraube (H) gemäß der Abbildung.
