Walker Edison SILD5D User manual

Copyright by Walker Edison Furniture Co., LLC. All rightsreserved. P.1
2022
SILD5D
ÍtemN.°: Artikel# :
Revised 21/06/2022(F)
TM
SILD5D
SILD5D
SILD5D

(EN)
GeneralAssembly Guidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II. Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
VII.Power toolsshould notbeusedtoassemblethis product.
.Concealedhingesarethree-way adjustable.
VIII.Drillmaybeneededforsecuringproduct towall.
21
Horizontal
byscrewadjustment In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved. P.2
2022

(FR)
Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
.Lescharnièresdissimul essontr glablesentroissens.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
21
Àl'horizontale
parr glagedevis int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved. P.3
2022

(ESP)
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
.Lasbisagrasocultassonajustablesentres formas.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
21
Horizontal
medianteelajustedeltornillo Haciaadentrooafuera alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved. P.4
2022

(DE)
Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
.DieverdecktenScharnieresind indreiRichtungenverstellbar.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
21
Horizontal
durcheineSchraubenverstellung Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved. P.5
2022

Listade piezas
1
2
3
4
5
6
7
7
8
9
9
10
11
11
11
12 12
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved. P.6
2022

HardwareList Listedu mat riel
Listedespièces
Ø8x30mmA Woodendowel
Cheville enbois
Clavijademadera
Holzdübel
36 pcs
Ø3.5x14mmG Screw
Vis
Tornillo
Schraube
36 pcs
Ø15x11mmC Camlock
Serrure àcame
Cerraduradeleva
Zylindermutter
28 pcs
Ø6x32mmB Cambolt
Boulon àcame
Pernode leva
Nockenschraube
28 pcs
Ø30mmD Sticker
Autocollant
Pegatina
Aufkleber
28 pcs
Ø7x50mmE Bolt
Boulon
Perno
Bolzen
4pcs
Ø6x30mmF Bolt
Boulon
Perno
Bolzen
2pcs
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.7
2022

HardwareList Listedu matériel
Listedespièces
Ø26mmJ Europehinge
CharnièreEurope
BisagradeEuropa
Europa-Scharnier
4pcs
Ø26mmH Europehinge
CharnièreEurope
BisagradeEuropa
Europa-Scharnier
2pcs
Ø4x12mmL Screw
Vis
Tornillo
Schraube
2pcs
Ø4x25mmM Screw
Vis
Tornillo
Schraube
2pcs
NPlasticstrap
Sangleen plastique
Correadeplástico
Kunststoffband
2pcs
PNut
l'écrou
Tuerca
Schraube
2pcs
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved. P.8
2022
Ø8x5x16mmK Shelf supportpin
Goupille desupportd'étagère
Pernodesoportedelestante
Regalstützstift
12 pcs

The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
M4Q HexKey
Cléhexagonale
Llavehexagonal
Inbusschlüssel
1pc
R Gluetube
Tubedecolle
Tubo depegamento
KleberinTube
2pcs
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved. P.9
2022
HardwareList Listedu matériel
Listedespièces

A
1
2
A
A
A
B
BB
BBB
BBB
BB
B
B
B
B
BB
B
B
B
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 1
P.10
2022
(EN)

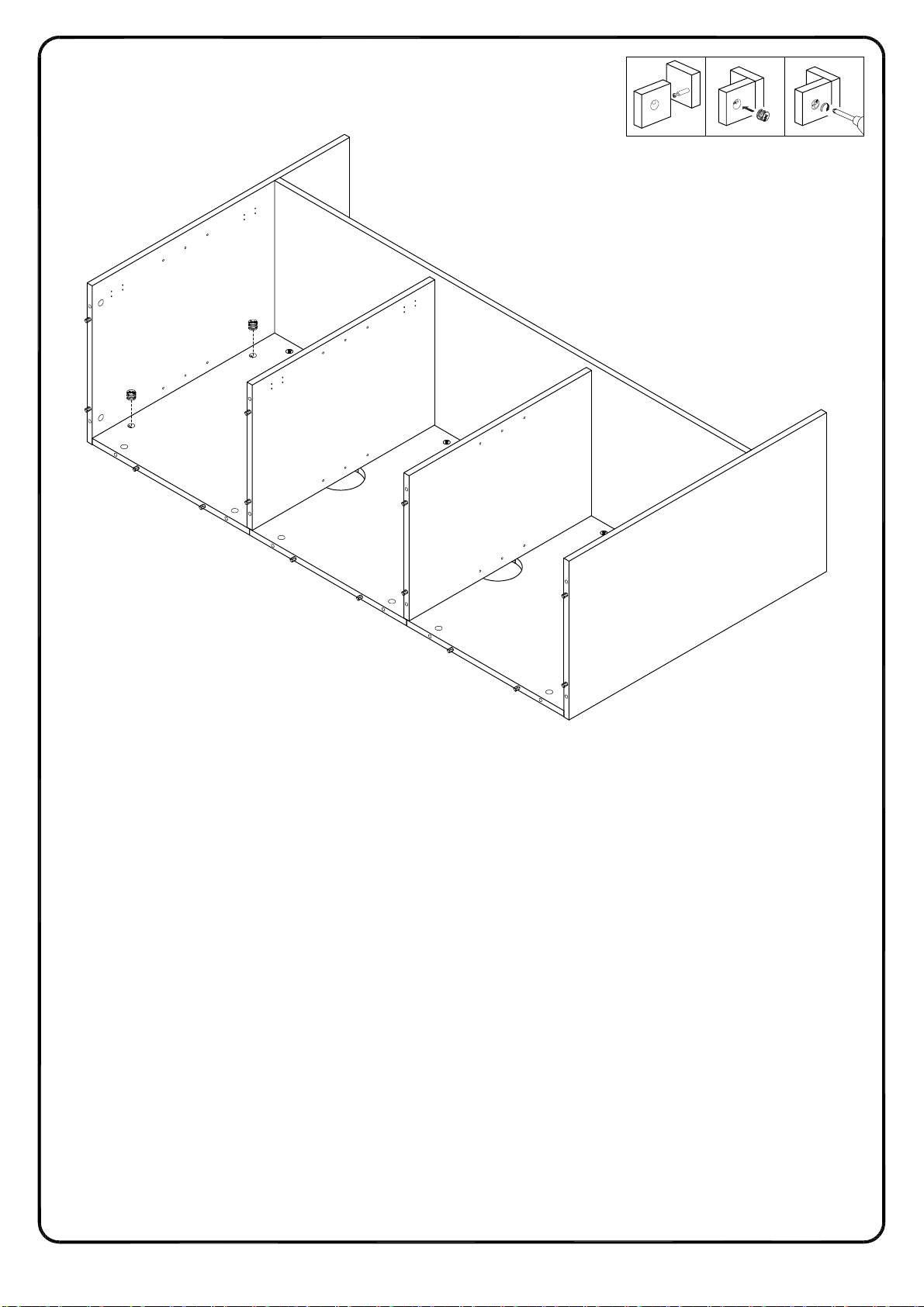

Insert wooden dowel (A) into part (2), secure Cam bolt (B) into part (1,2) with Philips head
screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (2), puis fixez le boulon à came (B) dans la pièce
(1,2) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (2), luego fije el perno de leva (B) en la parte (1,2)
con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (2) ein, dann befestigen Sie die Nockenschraube
(B) in das Teil (1,2) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

3
4
5
6
A
A
A
A
A
A
A
A
AA
AA
B
B
B
B
B
BB
B
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 2
P.11
2022
(EN)
Insert wooden dowel (A) into part (3,4,5,6), secure Cam bolt (B) into part (3,4) with Philips
head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (3,4,5,6), puis fixez le boulon à came (B) dans la
pièce (3,4) avec le tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (3,4,5,6), luego fije el perno de leva (B) en la
parte (3,4) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (3,4,5,6) ein, dann befestigen Sie die
Nockenschraube (B) in das Teil (3,4) mit dem Kreuzschlitzschraubendreher von Philips
gemäß der Abbildung.

7
7
8
A
A
A
A
A
A
A
A
A
A
AAA
A
AA
AA
A
A
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 3
P.12
2022
(EN)
Insert wooden dowel (A) into part (7,8) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (7,8) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (7,8) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (7,8) gemäß der Abbildung ein.

7
7
8
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 4
P.13
2022
(EN)
Attach part (7) into part (8) as per diagram.
(FR)
Fixez la pièce (7) dans la pièce (8) selon le schéma.
(ESP)
Inserte la parte (7) en la parte (8) según el diagrama.
(DE)
Befestigen Sie das Teil (7) an das Teil (8) gemäß der Abbildung.

2
12
12
F
F
Q
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 5
P.14
2022
(EN)
Using Bolt (F) attach part (12) to part (2) with Hex key (Q) as per diagram.
(FR)
En utilisant le boulon (F) fixez la pièce (12) à la pièce (2) avec la clé hexagonale (Q)
conformément au schéma.
(ESP)
Use el perno (F) para unir la parte (12) a la parte (2) con la llave hexagonal (Q) según el
diagrama.
(DE)
Befestigen Sie das Teil (12) an das Teil (2) mit dem Bolzen (F) durch den Inbusschlüssel
(Q) gemäß der Abbildung.

21 3
7
7
8
2
C
CC
CC
C
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 6
P.15
2022
(EN)
Attach part (2) to part (7,8), using Cam lock (C) secure part (2) to part (7,8) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (2) à la pièce (7,8) et en utilisant le verrou à came (C) fixez la pièce (2) à la
pièce (7,8) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (2) a la parte (7,8) y use el cierre de leva (C) para fijar la parte (2) a la parte (7,8)
con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (2) an das Teil (7,8), und Befestigen Sie das Teil (2) an das Teil (7,8)
mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

2
5
6
E
EE
E
Q
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 7
P.16
2022
(EN)
Attach part (5,6) to part (2), using Screw (E) secure part (5,6) to part (2) with Hex key (Q) as
per diagram.
(FR)
Fixez la pièce (5,6) à la pièce (2); utilisez la vis (E) pour fixer la pièce (5,6) à la pièce (2)
avec la clé hexagonale (Q) conformément au schéma.
(ESP)
Fije la parte (5,6) a la parte (2) y use el tornillo (E) para fijar la parte (5,6) a la parte (2) con
la llave hexagonal (Q) como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (5,6) an das Teil (2). Befestigen Sie das Teil (5,6) an das Teil (2) mit
der Schraube (E) durch den Inbusschlüssel (Q) gemäß der Abbildung.

21 3
2
3
C
C
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 8
P.17
2022
(EN)
Attach part (3) to part (2), using Cam lock (C) secure part (3) to part (2) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (3) à la pièce (2) et en utilisant le verrou à came (C) fixez la pièce (3) à la
pièce (2) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (3) a la parte (2) y use el cierre de leva (C) para fijar la parte (3) a la parte (2)
con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (3) an das Teil (2), und Befestigen Sie das Teil (3) an das Teil (2)
mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

21 3
3
7
C
C
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 9
P.18
2022
(EN)
Using Cam lock (C) secure part (3) to part (7) with Philips head screwdriver as per diagram.
(FR)
En utilisant le verrou à came (C), fixez la pièce (3) à la pièce (7) avec un tournevis cruciforme
conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (3) a la parte (7) con un destornillador de cabeza
Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (3) an das Teil (7) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

21 3
4
2
C
C
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 10
P.19
2022
(EN)
Attach part (4) to part (2), using Cam lock (C) secure part (4) to part (2) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (4) à la pièce (2) et en utilisant le verrou à came (C) fixez la pièce (4) à la
pièce (2) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (4) a la parte (2) y use el cierre de leva (C) para fijar la parte (4) a la parte (2)
con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (4) an das Teil (2), und Befestigen Sie das Teil (4) an das Teil (2)
mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

21 3
4
7
C
C
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 11
P.20
2022
(EN)
Using Cam lock (C) secure part (4) to part (7) with Philips head screwdriver as per diagram.
(FR)
En utilisant le verrou à came (C), fixez la pièce (4) à la pièce (7) avec un tournevis cruciforme
conformément au schéma.
(ESP)
Use el cierre de leva (C) para fijar la parte (4) a la parte (7) con un destornillador de cabeza
Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (4) an das Teil (7) mit der Zylindermutter (C) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
