INSTALLATION INSTRUCTIONS
Yamaha Rhino Plow Mounting Kit
WARN Part Number: 79815
Application: Yamaha Rhino 08+
WARNING
 Always Read the Plow Operator’s Manual, the Winch Operator’s Manual and all warning labels before operating.
 Always use extreme caution when drilling on any vehicle. Make sure that all fuel lines, brake lines, electrical
wires, and other objects are not punctured or damaged when/if drilling on the vehicle. Thoroughly inspect the
area to be drilled (on both sides of material) prior to drilling, and relocate any objects that may be damaged.
Failure to inspect the area to be drilled may result in vehicle damage, electrical shock, re or personal injury.
 Always wear safety glasses when installing this kit.
 Always use extreme caution when cutting and trimming during tting.
 Always remove jewelry and wear eye protection.
 Always use appropriate and adequate care in lifting components into place.
 Always insure components will remain secure during installation and operation.
 Always tighten all nuts and bolts securely, per the installation instructions.
 Always operate the vehicle at a walking speed with the blade installed. Never exceed 5 mph (8 km/h), even with
blade up.
 Always plow cautiously, impact with hidden or stationary object may cause the vehicle to stop suddenly or go out
of control.
 Never operate the vehicle on slopes greater than 10 degrees with the plow installed.
 Never stand or ride on the plow.
 Always stay clear of moving parts and joints. Always keep others away when operating or adjusting plow.
 Always perform regular inspections and maintenance on the plow mechanism, fasteners, cable and related
hardware.
 Always replace all worn or damaged parts before operating.
 Never operate this WARN product with damaged or missing parts.
 Always drive slowly over bumpy and rough terrain. Driving at speeds that cause the plow to bounce while in the
up position can cause the winch to back-drive, causing the plow to work its way down. This may result in the plow
impacting a stationary object and cause damage to the vehicle and operator injury or death.
 Always drive at speeds such that the plow does not bounce and be aware of the plow position while driving at all
times.
 Never raise the top of the plow above the headlights of the ATV, as it may damage the vehicle and plow.
INJURY HAZARD
Failure to observe these instructions could lead to severe injury or death.
Your safety, and the safety of others, is very important. To help you make informed decisions about safety,
we have provided installation and operating instructions and other information on labels and in this guide.
This information alerts you to potential hazards that could hurt you or others. It is not possible to warn you
about all potential hazards associated with this product, you must use your own good judgment.
CARELESS INSTALLATION AND OPERATION CAN RESULT IN SERIOUS INJURY OR EQUIPMENT
DAMAGE. READ AND UNDERSTAND ALL SAFETY PRECAUTIONS AND OPERATING INSTRUCTIONS
BEFORE INSTALLING AND OPERATING THIS PRODUCT.
This guide identies potential hazards and has important safety messages that help you and others avoid
personal injury or death. WARNING and CAUTION are signal words that identify the level of hazard. These
signal words mean:
WARNING signals a hazard that could cause serious injury or death, if you do not follow
recommendations. CAUTION signals a hazard that may cause minor to moderate injury, if you do not
follow recommendations.
This guide uses NOTICE to call attention to important mechanical information, and Note: to emphasize general
information worthy of special attention.

WARN® INDUSTRIES PAGE 2 79816A5
Table of Contents
I. Tools Required ..................................................... 2
II. Torque Specications........................................... 2
III. Parts List.............................................................. 3
IV. Installation.........................................................4-6
V. Operation ..........................................................7-8
VI. Tips/Troubleshooting............................................ 9
VII. Maintenance/Care................................................ 9
I. Tools Required
• Ratchet
• Sockets: 10mm,13mm,16mm,17mm,19mm, 1/2”
• Wrenches: 10mm,13mm,16mm,17mm,19mm, 1/2”
• Torque Wrench
II. Torque Specications
Please use the recommended torque specications
when assembling this product unless otherwise speci-
ed in the instructions.
5/16” diameter bolt and nuts: 12 ft-lbs (16.5 N-m)
10mm diameter bolts and nuts 30 ft.lbs (40.7 N-m)
12mm diameter bolts an nuts 55 ft-lbs (74.6 N-m)
CAUTION
Moving Parts Entanglement Hazard
Failure to observe these instructions could lead to minor or moderate injury.
Always take time to fully read and understand the installation and Operations Guide included with this product.
Never operate this product if you are under 16 years of age.
Never operate this product when under the inuence of drugs, alcohol or medications.
Read installation and operating instructions thoroughly.

WARN® INDUSTRIES PAGE 3 79816A5

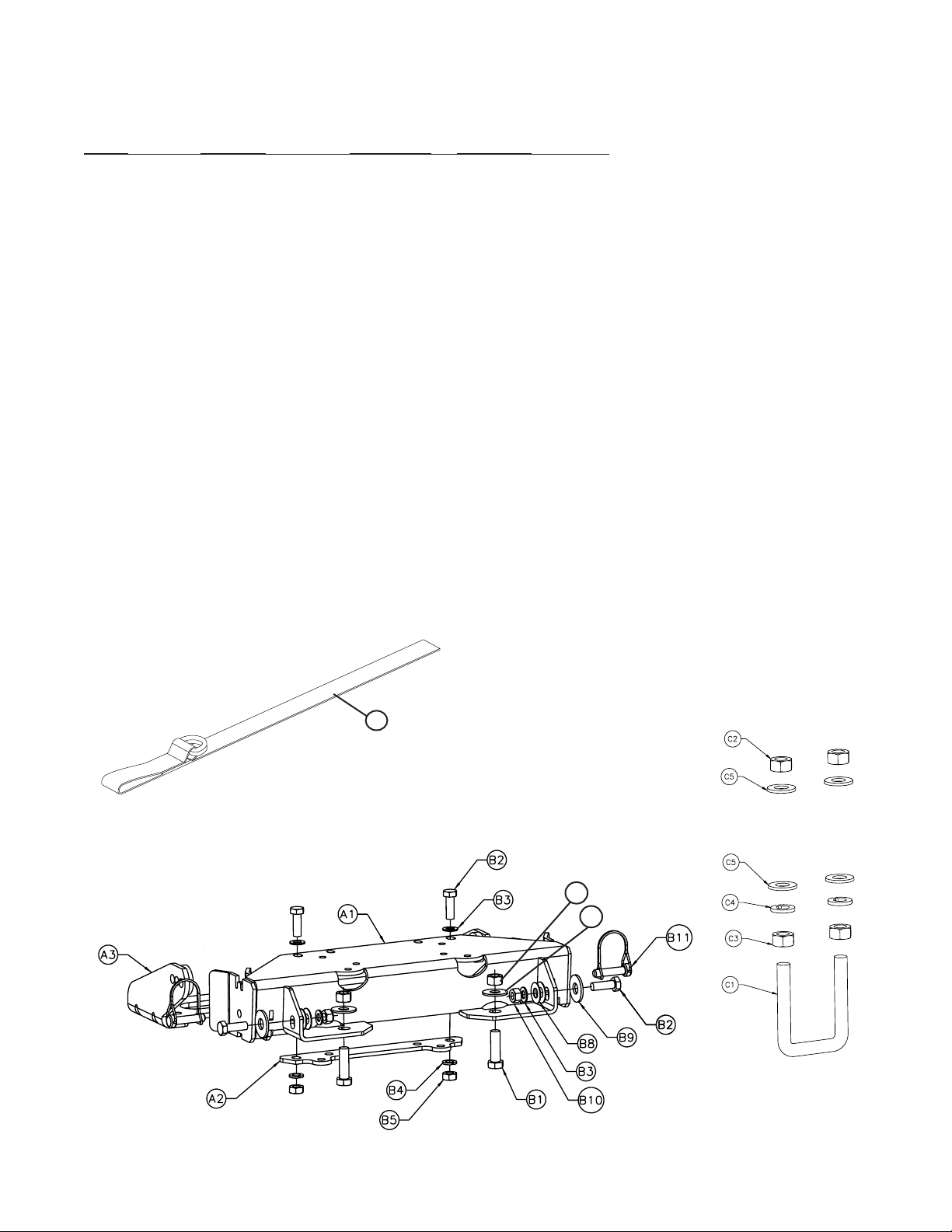

III. Parts List
Reference Part Number Qty Description
A1 79817 1 Plow mount
A2 72653 1 Bracket
A3 79965 1 Flange, Plow mount
B1 11484 2 12mm dia x 40mm long capscrew
B2 78957 4 10mm dia x 30mm long capscrew
B3 29926 4 10mm dia at washer
B4 7482 2 10mm dia lock washer
B5 25350 2 10mm dia nut
B6 7676 2 12mm dia at washer
B7 80041 2 12mm dia nylon lock nut
B8 37453 4 13mm dia shim washer
B9 1145 2 13mm dia at washer
B10 69807 2 10mm dia nylon lock nut
B11 35136 2 Pin, with retainer
B12 82466 1 Strap
* C1 61461 1 U-bolt
*C2 2002 2 5/16” Lock Nut
*C3 2079 2 5/16” Nut
*C4 1402 2 5/16” Lock Washer
*C5 1324 4 5/16” Flat Washer
* For use with WARN front brush guard only
B12
B7
B6

WARN® INDUSTRIES PAGE 4 79816A5
IV. Installation
1. Prior to installing the plow mount, the vehicle must
be prepped. Remove the plastic fascia or any
aftermarket installed bumper from the front brush
guard. The parts will interfere with plow operation.
Remove the bottom front skid plate.
2. If not already done so, remove the winch and
winch mount. Remove the front bumper.
Note: Removing the front bumper is not
necessary for installing plow mount; how-
ever, removing the bumper will make instal-
lation of the plow mount easier.

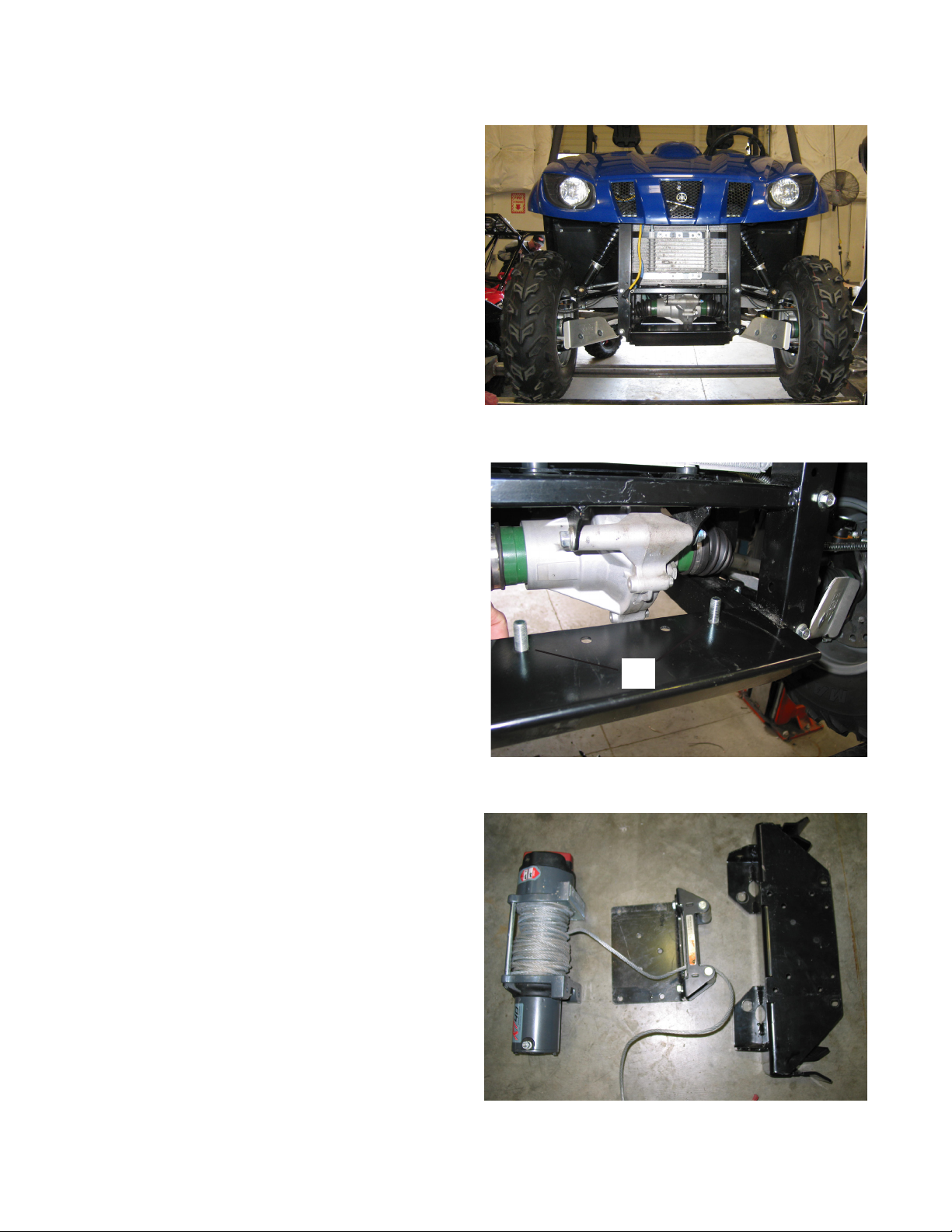

3. Thread fasteners (B1) in from the underside of the
vehicle frame. See Figure 2. Tighten fasteners to
torque specication listed.
Note: If a winch is not being installed, skip
to step 6.
4. Assemble fairlead to fairlead mounting plate and
position winch and fairlead mounting plate as
shown in Figures 3 and 4.
5. Using the rear winch mounting holes, mount the
winch to the plow mount (A1). Use fasteners sup-
plied with the winch kit. Do not tighten at this time.
See Figure 5.
Note: Fasteners are not the same length.
The shorter fasteners go to the mounting
location on the motor side of the winch.
Figure 1
Figure 2
Figure 3
B1

WARN® INDUSTRIES PAGE 5 79816A5
6. Position the plow mount on the bumper. Position the
bracket (A2). Install fasteners (B2, B3, B4, B5) in the
front bumper locations. See Figure 6.
7. If a winch is being installed, use the front winch
mounting holes and install fasteners supplied with
the winch kit. See Figure 6.
Note: Fasteners are not the same length. The
shorter fasteners go to the mounting location
on the motor side of the winch.
8. Tighten all fasteners to torque specication listed.

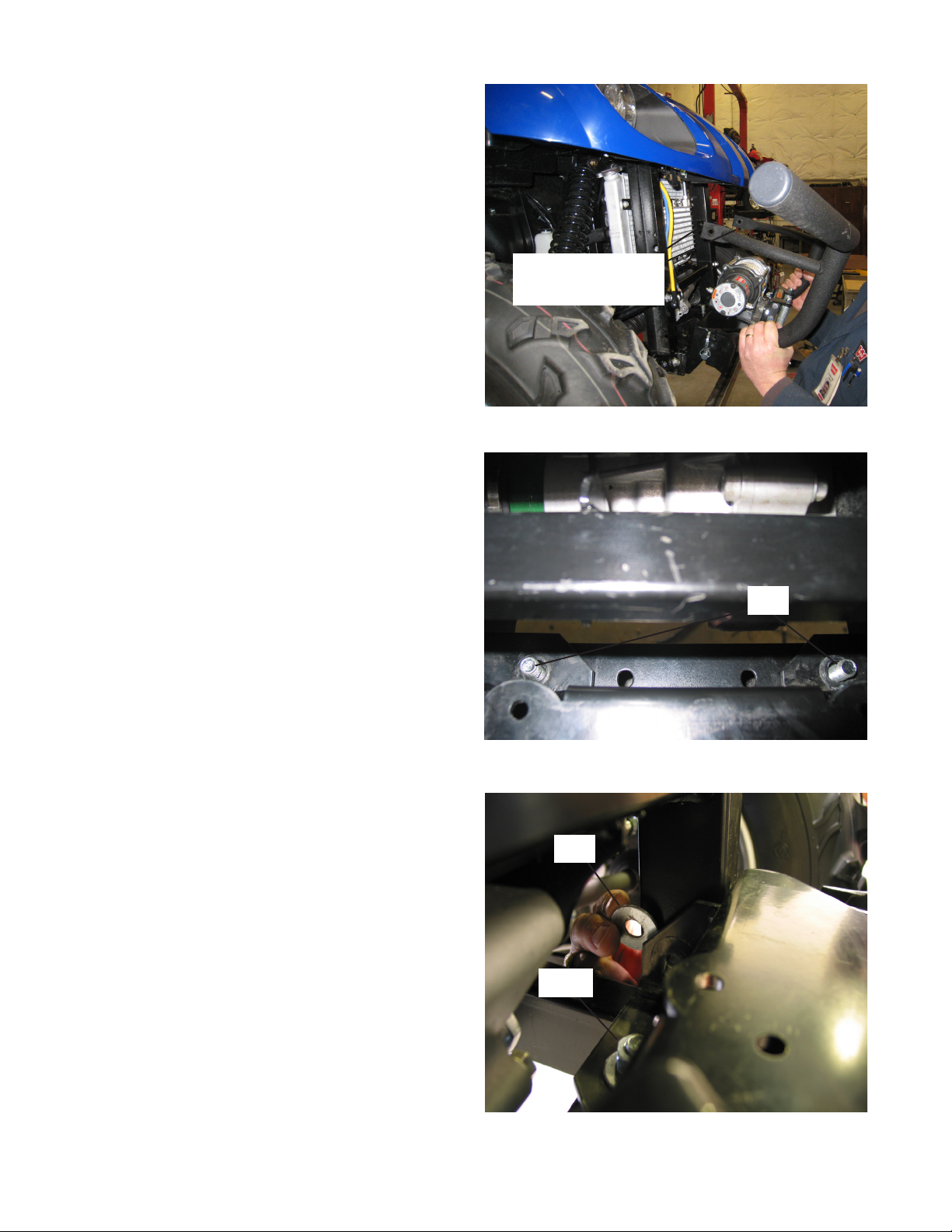

9. Position bumper back onto the vehicle. Position plow
mount over fasteners installed in step 3. See Figure
8.
10. Install original fasteners removed in step 2 in upper
bumper mounting locations to secure bumper. Do
not tighten at this time. See Figure 7.
11. Install fasteners (B6, B7) in the rear location. See
Figure 9.

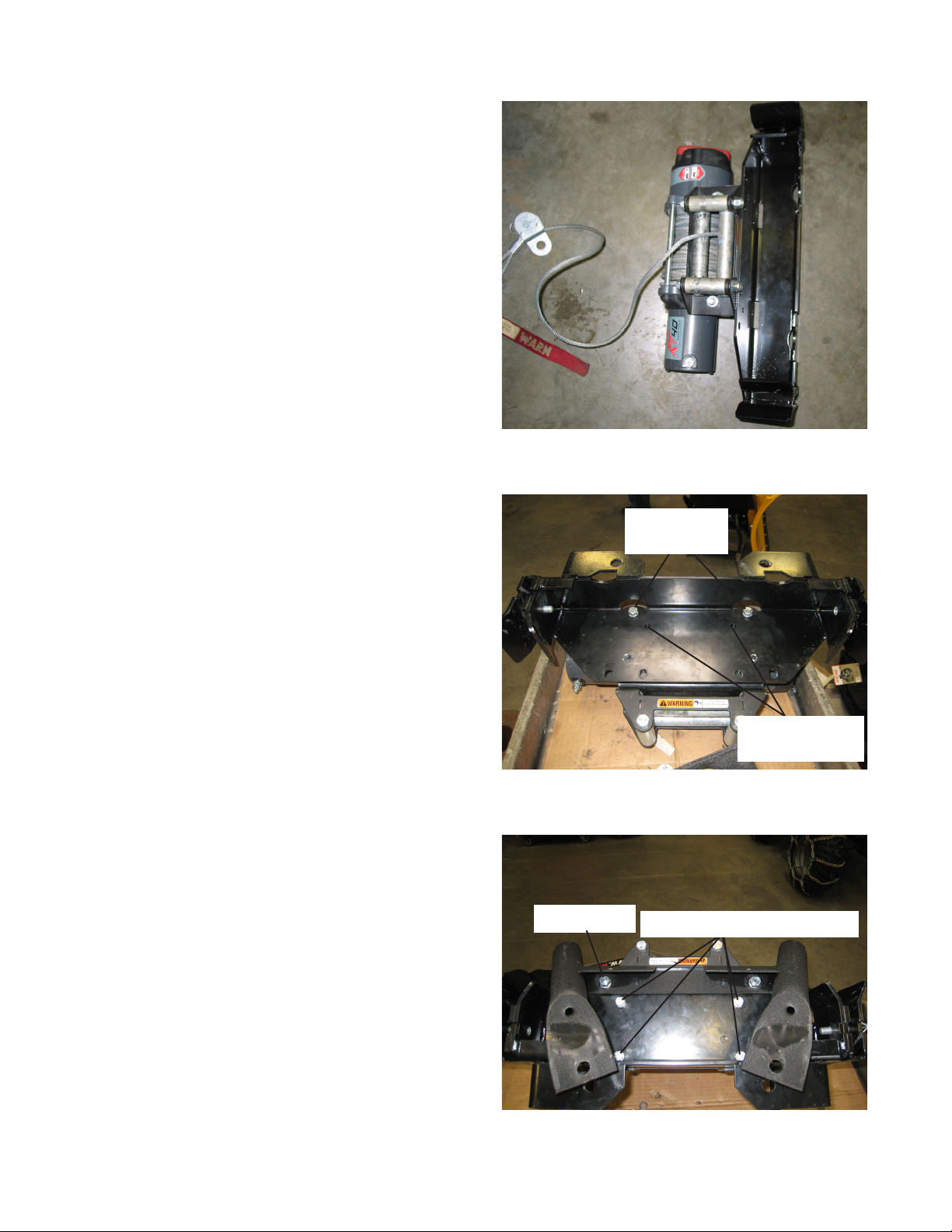

Figure 6 Install Front Fasteners - Bottom view of plow mount as-
sembled to bumper
Installation (continued)
B2,B3,B4,B5
Figure 5 Bottom view of plow mount
Figure 4
RT/XT 40 Rear
mounting holes
RT/XT 25/30 Rear
mounting holes
Fasteners supplied with winch

WARN® INDUSTRIES PAGE 6 79816A5
12. It maybe necessary to use shims between the
vehicle frame member and the plow mount. If
necessary, install shims (B8) along with fasteners
(B2, B9, B10). Washer (B9) is to be installed on
the outside of the vehicle frame opposite the plow
mount. See Figures 9 and 10.
13. Tighten all fasteners to torque specication listed.
14. See Warn plow push tube instruction manual for
installing plow mount ange (A3). See Figure 11.
Installation (continued)
Figure 7 Place Bumper on vehicle
B1
Figure 8 Install fasteners
Figure 9 Install Shims
Install removed
fasteners
B8
B6,B7

WARN® INDUSTRIES PAGE 7 79816A5
V. Operation
Attaching the plow to the vehicle
1. Stage the plow assembly on level solid ground.
See Plow operator guide “Installing the Plow” for
more information.
2. SLOWLY drive the vehicle up to the plow assem-
bly with the vehicle as square to the plow as pos-
sible.
3. Turn off the vehicle and set the parking brake.
Lift the plow mount ange end of the push tube
assembly up to the plow mount on the vehicle.
Insert the plow mount ange into the plow mount
receiver. See Figure 12.
4. Double check that the plow is fully engaged with
the alignment pucks on the plow mount ange.
The alignment pucks should be fully seated into
the plow mount cradle feature.
5. With both alignment pucks seated into the plow
mount the retaining pins can be inserted. Once
inserted the retaining clips on the pins can be
clipped onto locking tab on plow mount. See Plow
operator guide “Installing the Plow” for more infor-
mation.
6. With both retaining pins secure, pull out the line
from the winch.
7. Pull the retaining pin on the plow assembly that
is securing the pulley assembly. With the pulley
assembly loose, place the pulley assembly over
the winch line and reinstall the pulley assembly
onto the push tube assembly securing the pulley
assembly with the retaining pin. See “Double Line
Rigging” in the Plow Lift section of the Plow Op-
erators Guide.
8. Connect the termination strap to the front bumper.
The loop of the strap should be place as high as
possible on the bumper. See Figure 13. See Fig-
ure 15 when connecting to a WARN front brush
guard.
Figure 12
Figure 10 Install Fasteners
Figure 11 Install Plow Mount Flange
B2,B9,B10
A3

WARN® INDUSTRIES PAGE 8 79816A5

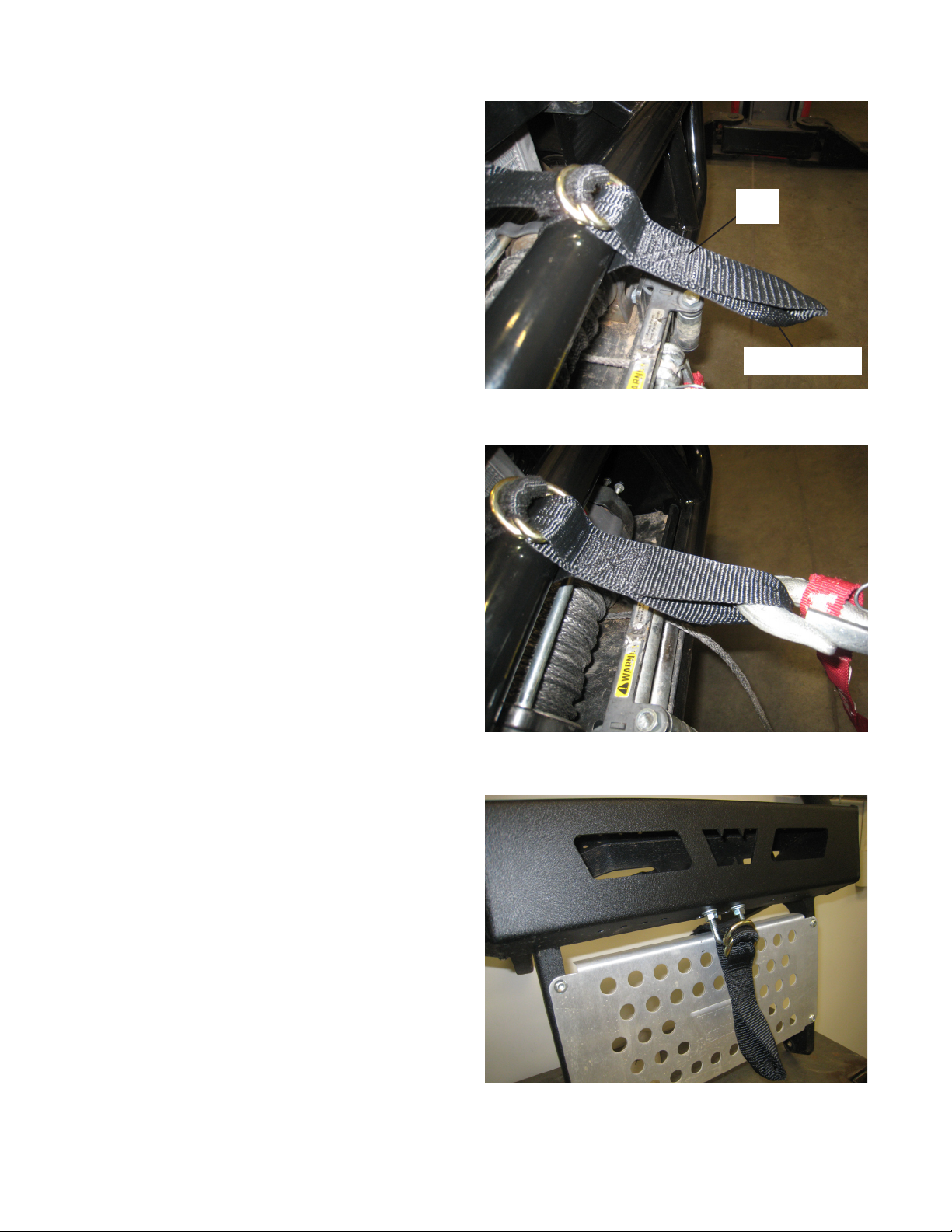

Figure 13
Figure 14
Figure 15
9. Hook the winch line to the loop on the termination
strap. See Figure 14.
10. Turn the ignition switch to ON, and operate the
winch to lift and lower the plow. The plow is now
ready for operation. Read the Plow Operators
Guide before operating plow.
Helpful Hints
When removing the plow assembly from the plow
mount, use a block under the base of the push tube
assembly to hold up the assembly at the connection
height. This will aid in the next connection on the
plow assembly.
B12
Loop of strap

WARN® INDUSTRIES PAGE 9 79816A5
VII. Maintenance/Care
• Inspect all metal parts on the plow, plow mount, and related hardware prior to each use. Replace all parts that
appear rusted or deformed.
• Inspect all nuts and bolts on the plow, plow mount, and related hardware prior to each use. Tighten all nuts
and bolts that appear to be loose. Stripped, fractured, or bent bolts or nuts must be replaced.
• Check all cables prior to use. Replace cables that are worn or frayed.
• Check all moving and rotating parts. Remove debris that may inhibit the part from moving freely.
• See Warn Plow Operators Guide for more information.
If you are having problems with your plow, please follow the steps below:
1. Reference the installation instructions for tips or notes.
2. Contact the dealer where you purchased the kit.
3. Call an authorized WARN Service Center from the warranty sheet included in the kit. Please have the fol-
lowing information available before calling; part number (listed on front of instructions), date of purchase,
and make, model, and model year of ATV.
4. Contact WARN customer service at 1-800-543-9276 or www.warn.com. Again, please have the following in-
formation available before calling; part number (listed on front of instructions), date of purchase, and make,
model, and model year of ATV.
VI. Tips/Troubleshooting
• Avoid engaging or removing the plow from the vehicle on uneven, sloped, or soft ground. Doing so may mis-
align the plow mount and make it difcult for proper engagement and disengagement of the retaining pins
• If you are having trouble getting an alignment puck into the plow mount, it may need some simple adjustment.
Ensure that the plow and vehicle are sitting level. Ensure that the plow base is in the center latched position
• After using the plow, the winch cable may begin to tangle around the drum. To x this, pull off the plow assem-
bly and free spool the cable out of the winch. Once the tangled cable is pulled off the drum, switch the winch
out of free spool and winch the cable neatly back around the drum. Do NOT grab the cable or winch hook,
instead use the winch hook strap provided with your winch and follow the guidelines as described in the winch-
ing guide.
WARNING
Failure to perform regular inspections and maintenance on the plow, plow mount, winch, and related
hardware may result in vehicle damage and operator injury or death.
Contact your nearest WARN Dealer to order. To nd a dealer nearest you, please call the WARN Dealer locator
line at 1 800-910-1122
The following replacement parts are available for purchase:
Part # Description Notes
71493 Quick Release Pin kit 2x 35136
81866 Plow Mount Flange kit 1x 79965

WARN® INDUSTRIES PAGE 10 79816A5
AVERTISSEMENT
RISQUES DE BLESSURES
Le non-respect des instructions peut entraîner des blessures graves, voire mortelles.
Votre sécurité et celle des autres est très importante. An de vous permettre de prendre des décisions éclairées dans le domaine de la
sécurité, nous vous avons fourni des instructions relatives à l’installation et à l’utilisation du produit ainsi que d’autres informations gurant
sur des étiquettes et dans ce guide. Ces informations attirent l’attention sur les risques de danger pouvant vous affecter ainsi qu’autrui. Nous
ne sommes pas en mesure de vous mettre en garde contre tous les dangers potentiels associés à ce produit. Il vous incombe par conséquent
de faire preuve de jugement.
TOUTE INSTALLATION OU UTILISATION IMPRUDENTE PEUT ENTRAÎNER DES BLESSURES GRAVES OU
ENDOMMAGER L’ÉQUIPEMENT. PRENEZ SOIN DE LIRE ET DE BIEN ASSIMILER LES CONSIGNES DE SÉCURITÉ ET
D’UTILISATION DU PRODUIT AVANT DE L’INSTALLER ET DE L’UTILISER.
Ce guide identie les dangers potentiels et comporte des consignes de sécurité importantes qui permettent à vous et à autrui d’éviter les
risques de blessures graves ou de mort. Les termes AVERTISSEMENT et MISE EN GARDE sont des indicateurs du niveau de danger.
Signication des indicateurs :
Le terme AVERTISSEMENT souligne un danger potentiel qui peut entraîner des blessures graves ou la mort si vous ne suivez pas les
consignes.
Le terme MISE EN GARDE souligne un danger potentiel susceptible d’entraîner des blessures mineures ou modérées si vous ne
suivez pas les consignes.
Ce guide utilise le terme AVIS pour attirer votre attention sur des informations mécaniques importantes, et le terme Remarque : pour
souligner des informations générales qui méritent une attention particulière.
 Lisez toujours les manuels de l’utilisateur de la lame et du treuil, ainsi que toutes les étiquettes de mise en garde, avant toute
utilisation.
 Faites toujours extrêmement attention lorsque vous percez la carrosserie d’un véhicule. Veillez à ne pas perforer ni endommager
les conduites de carburant, les conduites de frein, le câblage électrique ou tout autre objet lorsque vous percez. Inspectez
soigneusement l’emplacement à percer (des deux côtés du matériau) avant de le faire, et déplacez tous les objets risquant d’être
endommagés. Le fait de ne pas inspecter l’emplacement peut nir par endommager le véhicule, entraîner un choc électrique, un
incendie ou des blessures.
 Portez toujours des lunettes de protection lors de l’installation du kit. Des éclats métalliques sont projetés durant le perçage. Ces
éclats peuvent causer des lésions oculaires.
 Faites toujours très attention lorsque vous découpez ou ébarbez.
 Retirez toujours les bijoux et portez des lunettes de sécurité.
Faites toujours attention lorsque vous placez des composants.
Assurez-vous toujours que les composants sont bien xés durant l’installation et l’utilisation.
 Serreztoujours bien les écrous et les boulons conformément aux instructions d’installation.
 Conduisez toujours le véhicule, équipé de la lame, à vitesse de marche.Ne dépassez jamais 8 km/h (5 m/h) même si la lame est
relevée.
 Utiliseztoujours la lame avec prudence. Tout impact avec un objet caché ou xe pourrait bloquer soudainement le véhicule ou le
rendre incontrôlable.
 Ne conduisez jamais le véhicule équipé de la lame sur des pentes de plus de 10 degrés.
Ne vous tenez jamais debout ou à califourchon sur la lame.
 Tenez-vous toujours à l’écart des pièces mobiles et des joints. Ne laissez jamais personne s’approcher durant l’utilisation ou le
réglage de la lame.
 Effectueztoujours régulièrement les inspections et l’entretien du mécanisme de la lame, des xations, du câble et du matériel
connexe.
 Remplaceztoujours toutes les pièces usées ou endommagées avant l’utilisation.
 Ne faites jamais fonctionner ce produit WARN avec des pièces endommagées ou manquantes.
 Conduisez toujours lentement sur les terrains cahoteux ou accidentés. Le fait de conduire à des vitesses qui secouent la lame alors
qu’elle est en position relevée peut provoquer le déroulement du treuil, ayant pour effet de baisser la lame. La lame pourrait frapper
un objet stationnaire et, par conséquent, endommager le véhicule et blesser l’opérateur, voire entraîner sa mort.
 Conduiseztoujours à des vitesses telles que la lame n’est pas secouée et en étant toujours attentif à la position celle-ci.
 Gardez toujours à l’esprit que le crochet leté a pour fonction de rompre la connexion entre la lame et le treuil pour éviter
d’endommager sérieusement le VTT si la lame est relevée trop haut. Si le crochet leté casse, la lame tombera brusquement.
Assurez-vous donc que personne ne se trouve à proximité lorsque vous la relevez ou l’abaissez.
Évitez toujours de relever le haut de la lame au-dessus des phares du VTT car cela peut endommager le véhicule et la lame.
INSTRUCTIONS D’INSTALLATION
Kit de montage de lame pour
Numéro de pièce: 79815
Méthode d’application: Yamaha Rhino 08+

WARN® INDUSTRIES PAGE 11 79816A5
Table des matières
I. Outils Requis...................................................... 11
II. Couples De Serrage .......................................... 11
III. Liste Des Pieces ................................................ 12
IV. Installation.....................................................13-15
V. Fonctionnement ............................................16-17
VI. Conseils et dépannage ...................................... 18
VII. Maintence/Entretien ........................................... 18
I. Outils Requis
• Cliquet
• Douilles: 10mm,13mm,16mm,17mm,19mm, 1/2 po
• Clés: 10mm,13mm,16mm,17mm,19mm, 1/2 po
• Clef dynamométrique
II. Couples De Serrage
Veuillez appliquer les couples de serrage recomman-
dés pour l’assemblage de ce produit, sauf indication
contraire.
Boulon et écrous de 10mm de diamètre : 40,7 N-m
(30 pi-lb)
Boulon et écrous de 12mm de diamètre : 74,6 N-m
(55 pi-lb)
Boulon et écrous de 5/16 po de diamètre : 16,5 N-m
(12 pi-lb)
MISE EN GARDE
Danger de happement par des pièces mobiles
Le non-respect des instructions peut entraîner des blessures mineures ou modérées.
Prenez toujours le temps de bien lire et comprendre le manuel d’installation et d’utilisation inclus avec ce produit.
Les personnes âgées de moins de 16 ans ne doivent jamais faire fonctionner ce produit.
Ne faites jamais fonctionner ce produit sous l’effet de drogues, de l’alcool ou de médicaments.
Veuillez lire attentivement les instructions concernant l’installation et l’utilisation.

WARN® INDUSTRIES PAGE 12 79816A5
III. Liste des pièces
Référence No de pièce Qté Description
A1 79817 1 Plaque de montage
A2 72653 1 Support
A3 79965 1 Bride, kit de montage de lame
B1 11484 2 Vis à tête, 12 mm de diam. x 40 mm de long
B2 78957 4 Vis à tête, 10 mm de diam. x 30 mm de long
B3 29926 4 Rondelle plate, 10 mm de diam.
B4 7482 2 Rondelle de blocage 10 mm de diam.
B5 25350 2 Écrou de 10 mm de diam.
B6 7676 2 Rondelle plate, 10 mm de diam.
B7 80041 2 Écrou de blocage en nylon, 12 mm de diam.
B8 37453 4 Rondelle d’épaisseur, 13 mm de diam.
B9 1145 2 Rondelle plate, 10 mm de diam.
B10 69807 2 Écrou de blocage en nylon, 12 mm de diam.
B11 35136 2 Goupille avec pièce de retenue
B12 82466 1 Sangle
* C1 61461 1 Boulon en U
*C2 2002 2 Écrou de blocage 5/16 po
*C3 2079 2 Écrou 5/16 po
*C4 1402 2 Rondelle de blocage 5/16 po
*C5 1324 4 Rondelle plate 5/16 po
* Pour une utilisation avec une grille de protection avant WARN seulement
B12
B7
B6

WARN® INDUSTRIES PAGE 13 79816A5
IV. Installation
1. Le véhicule doit être préparé avant d’installer le kit
de montage de lame. Retirez de la grille de pro-
tection avant le tablier en plastique ou tout pare-
chocs de rechange que vous auriez installé. Ils
risquent de gêner le fonctionnement de la lame.
Retirez la plaque de protection avant inférieure.
2. Si ce n’est déjà fait, retirez le treuil et la plaque de
montage. Retirez le pare-chocs avant.
Remarque : Le retrait du pare-chocs avant
n’est pas nécessaire pour l’installation du
kit de montage de lame, mais il la facilitera.
3. Enlez les xations (B1) par le dessous du cadre
du véhicule. Voir Figure 2. Serrez les xations
selon les couples de serrage indiqués.
Remarque : S’il n’y a pas besoin d’installer
de treuil, passez à l’étape 6.
4. Assemblez le guide-câble à sa plaque de montage
et positionnez le treuil et la plaque de montage tel
qu’indiqué aux gures 3 et 4.
5. Utilisez les trous de montage de treuil arrière pour
installer le treuil sur le kit de montage de lame
(A1). Utilisez les xations fournies avec le kit de
treuil. Ne serrez pas pour l’instant. Voir gure 5.
Remarque:Lesxationsn’ontpasla
mêmelongueur.Lesxationslesplus
courtes sont destinées à l’emplacement de
montage du côté moteur du treuil.
Figure 1
Figure 2
Figure 3
B1

WARN® INDUSTRIES PAGE 14 79816A5
6. Placez le kit de montage de lame sur le pare-
chocs. Positionnez le support (A2). Installez les
xations (B2, B3, B4, B5) à leur emplacement sur
le pare-chocs avant. Voir Figure 6.
7. Si un treuil doit être installé, utilisez les trous de
montage avant du treuil pour poser les xations
fournies avec le kit de treuil. Voir gure 6.
 Remarque:Lesxationsn’ontpasla
mêmelongueur.Lesxationslesplus
courtes sont destinées à l’emplacement de
montage du côté moteur du treuil.
8. Serrez toutes les xations selon les couples de
serrage indiqués.
9. Replacez le pare-chocs sur le véhicule. Position-
nez le kit de montage de lame sur les xations
installées à l’étape 3. Voir Figure 8.
10. Installez les xations d’origine enlevées à l’étape
2 dans les emplacements de montage supérieurs
du pare-chocs pour xer le pare-chocs. Ne serrez
pas pour l’instant. Voir Figure 7.
11. Installez les xations (B6, B7) à l’emplacement ar-
rière. Voir Figure 9.
Installation (suite)
Figure 5 Bottom view of plow mount
Figure 6 Install Front Fasteners - Bottom view of plow mount as-
sembled to bumper
Figure 4
Fixations fournies avec le treuil
B2,B3,B4,B5
Trous de montage
arrière pour RT/
XT 40
Trous de montage
arrière pour RT/XT
25/30

WARN® INDUSTRIES PAGE 15 79816A5
12. Il sera peut-être nécessaire d’utiliser des cales
entre le cadre du véhicule et le kit de montage de
lame. Installez au besoin des cales(B8) ainsi que
des xations (B2, B9, B10). La rondelle (B9) doit
être installée à l’extérieur du cadre du véhicule,
face au kit de montage de lame. Voir les Figures 9
et 10.
13. Serrez toutes les xations selon les couples de
serrage indiqués.
13. Consultez le manuel d’instructions du tube pous-
soir Warn au sujet de l’installation de la bride de
kit de montage de lame (A3). Voir Figure 11.
Figure 7 Installez les cales
Figure 8 Installez les xations
Figure 9 Installez la bride de kit de montage de lame
Installation (suite)
Posez les xations en-
levées auparavant
B1
B8
B6,B7

WARN® INDUSTRIES PAGE 16 79816A5
V. Fonctionnement
Fixation de la lame au véhicule
1. Placez la lame sur un sol ferme horizontal. Pour plus
d’informations, consultez la section « Installation de
la lame » du manuel de l’utilisateur de la lame.
2. Conduisez LENTEMENT le véhicule jusqu’à la lame,
en l’alignant du mieux possible avec la lame.
3. Éteignez le véhicule et serrez le frein à main. Sou-
levez le côté bride de kit de montage de lame du
tube poussoir jusqu’au kit de montage de lame sur le
véhicule. Insérez la bride de kit de montage de lame
dans le récepteur de kit de montage de lame. Voir
Figure 12.
4. Vériez soigneusement que la lame est bien en-
gagée dans les galets d’alignement sur la bride de
kit de montage de lame. Les galets d’alignement
doivent être bien enfoncés dans le berceau du kit de
montage de lame.
5. Les deux galets d’alignement étant bien enfoncés,
insérez les chevilles de retenue. Une fois l’insertion
faite, accrochez les xations de retenue des chevilles
à la languette de verrouillage du kit de montage de
lame. Pour plus d’informations, consultez la section
« Installation de la lame » du manuel de l’utilisateur
de la lame.
6. Les deux chevilles de retenue étant bien xées, tirez
le câble du treuil.
7. Tirez la cheville de retenue de la lame qui retient la
poulie. Une fois la poulie relâchée, placez-la sur le
câble du treuil et réinstallez-la sur le tube poussoir
en l’immobilisant au moyen de la cheville de retenue.
Voir la rubrique « Câblage double » de la section
dédiée à l’actionneur de lame, dans le Manuel de
l’utilisateur de la lame.
8. Connectez la bande de terminaison au pare-chocs
avant. La boucle de la bande doit être placée aussi
haut que possible sur le pare-chocs. Voir gure 13.
Voir la gure 15 dans le cas d’une connexion à une
grille de protection avant WARN. Figure 12
Figure 10 Installez les xations
Figure 11 Installez la bride de kit de montage de lame
B2,B9,B10
A3

WARN® INDUSTRIES PAGE 17 79816A5
9. Accrochez le câble du treuil à la boucle de la
bande de terminaison. Voir gure 14.
10. Mettez le contacteur d’allumage en position
ON (marche), actionnez le treuil pour lever et
abaisser la lame. La lame est maintenant prête à
être utilisée. Lisez le manuel de l’utilisateur de la
lame avant toute utilisation de celle-ci.
Conseils pratiques
Lorsque vous retirez la lame de son kit de montage,
placez un bloc sous la base du tube poussoir
pour maintenir l’ensemble à la hauteur de la con-
nexion. Ceci facilitera la connexion suivante de
la lame.
Figure 13
Figure 14
Figure 15
B12
Boucle de la
bande

WARN® INDUSTRIES PAGE 18 79816A5
VII. Maintenance/Entretien
• Avant chaque utilisation, inspectez toutes les pièces métalliques de la lame, du kit de montage de lame et du
matériel de montage connexe. Remplacez toute pièce qui semble rouillée ou déformée.
• Avant toute utilisation, inspectez tous les écrous et boulons de la lame, du kit de montage de lame et du ma-
tériel de montage connexe. Resserrez tous les écrous et boulons qui en ont besoin. Les écrous et boulons
foirés, fracturés ou tordus doivent être remplacés.
• Vériez tous les câbles avant toute utilisation. Remplacez les câbles usés ou eflochés.
• Inspectez toutes les pièces mobiles ou rotatives. Retirez les débris pouvant gêner le libre mouvement des
pièces.
• Lisez le manuel de l’utilisateur de la lame Warn pour de plus amples informations.
VI. Conseils et dépannage
• Évitez d’engager la lame dans le véhicule ou de l’en retirer si le sol est inégal, en pente ou meuble. Cela pour-
rait affecter l’alignement du kit de montage de lame et empêcher que l’engagement ou le dégagement des
chevilles de retenue se fasse correctement.
• Si vous éprouvez des difcultés à placer un galet d’alignement dans le kit de montage de lame, procédez à un
petit ajustement. Assurez-vous que la lame et le véhicule sont à niveau. Assurez-vous que la base de lame est
en position centrale verrouillée.
• Il se peut qu’après l’utilisation de la lame, le câble du treuil s’entortille autour du tambour. Pour y remédier,
sortez la lame et déroulez le câble du treuil en roue libre. Une fois le câble déroulé, désactivez le mode roue
libre et enroulez le câble correctement sur le tambour. NE saisissez PAS le câble ou le crochet du treuil.
Servez-vous plutôt de la sangle de crochet fournie avec le treuil et suivez les directives décrites dans le manu-
el des techniques de treuillage.
AVERTISSEMENT
Le fait de ne pas inspecter régulièrement la lame, son kit de montage, le treuil et le matériel de mon-
tage connexe peut nir par endommager le véhicule ou provoquer des blessures graves ou la mort de
l’opérateur.
Contactez votre concessionnaire WARN le plus proche pour toute commande. Pour trouver le concessionnaire le
plus proche, appelez le registre des concessionnaires WARN au 1-800-910-1122.
Si vous éprouvez des problèmes avec la lame, procédez comme suit :
1. Consultez les conseils et notes des instructions de montage.
2. Communiquez avec le concessionnaire chez qui vous avez fait l’acquisition du kit.
3. Appelez un des centres de service autorisés WARN indiqués sur la garantie qui accompagne le kit. Veuillez
avoir les informations suivantes à portée de main avant d’appeler : numéro de pièce (listé sur le devant des
instructions), date d’achat, marque, modèle et année du VTT.
4. Communiquez avec le service à la clientèle WARN au 1-800-543-9276 ou www.warn.com. Veuillez avoir les
informations suivantes à portée de main avant d’appeler : numéro de pièce (listé sur le devant des instruc-
tions), date d’achat, marque, modèle et année du VTT.
Vous pouvez vous procurer les pièces de rechange suivantes :
Réf. Description Remarque
71493 Kit de broche à dégagement rapide 2x 35136
81866 Bride de kit de montage de lame 1x 79965
