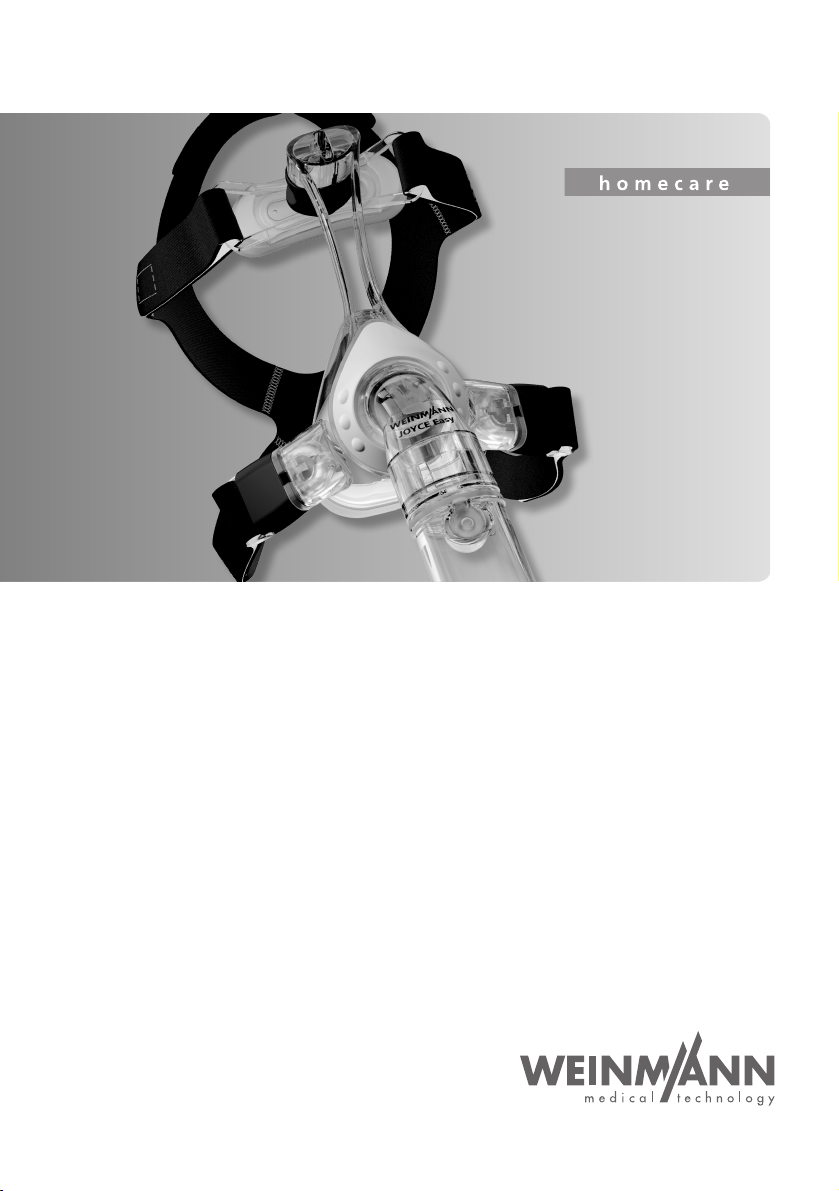

Weinmann JOYCEeasy User manual

JOYCEeasy
Nasal Mask
Instructions for Use

A1 A2
B1 B2
E1 E2
E3 E4
E5 E6
E7 E8
1
2
3
4
5
6
7
8
9
10
11
12
1
11
655
12 10
2
3
3
4
7
111
5
7
1
WM 67630b 05/2012

C1
C2
C3
D1 D2
D3 D4
D5 D6
D7 D8
4
1
2
3
65
5
12 10
3
4
111
3
11
1
7
7
3
WM 67630b 05/2012

Deutsch 3
English 12
Français 21
Nederlands 31
Italiano 41
Español 51
Русский 61
Türkçe 71
Ελληνικά 80
中文 90

WM 67630b 05/2012
JOYCEeasy DE 3
Inhaltsverzeichnis
Deutsch
Inhaltsverzeichnis
1 Einführung . . . . . . . . . . . . . .4
1.1 Bestimmungsgemäßer Gebrauch 4
1.2 Kontraindikationen . . . . . . . . . . 4
1.3 Nebenwirkungen . . . . . . . . . . . . 4
2 Sicherheit. . . . . . . . . . . . . . .4
2.1 Sicherheitshinweise . . . . . . . . . . 4
2.2 Allgemeine Hinweise . . . . . . . . . 5
3 Produktbeschreibung . . . . .5
3.1 Übersicht . . . . . . . . . . . . . . . . . . 5
3.2 Kompatible Geräte. . . . . . . . . . . 5
3.3 Ausatemsystem . . . . . . . . . . . . . 6
3.4 Druckmessanschluss. . . . . . . . . . 6
4 Bedienung . . . . . . . . . . . . . .6
4.1 Maske anlegen . . . . . . . . . . . . . . 6
4.2 Maske einstellen . . . . . . . . . . . . 6
4.3 Maske abnehmen . . . . . . . . . . . . 7
4.4 Maske zerlegen . . . . . . . . . . . . . 7
4.5 Maske zusammenbauen . . . . . . . 7
5 Hygienische Aufbereitung .8
5.1 Maske reinigen. . . . . . . . . . . . . . 8
5.2 Tipps. . . . . . . . . . . . . . . . . . . . . . 9
5.3 Patientenwechsel . . . . . . . . . . . . 9
6 Entsorgung. . . . . . . . . . . . . .9
7 Störungen . . . . . . . . . . . . . .9
8 Lieferumfang . . . . . . . . . . .10
9 Technische Daten . . . . . . .10
9.1 Werkstoffe . . . . . . . . . . . . . . . . 10
9.2 Druck-Flow-Kennlinie . . . . . . . . 11
10 Garantie . . . . . . . . . . . . . . .11
11 Konformitätserklärung. . .11

4DE JOYCEeasy
WM 67630b 05/2012
1 Einführung
1 Einführung
1.1 Bestimmungsgemäßer
Gebrauch
Die Nasal-Masken JOYCEeasy werden zur
Behandlung von Schlafapnoe und zur nicht-
invasiven Beatmung von Patienten mit
ventilatorischer Insuffizienz eingesetzt. Sie
dienen als Verbindungselement zwischen
Patient und Therapiegerät.
1.2 Kontraindikationen
Bei folgenden Symptomen darf die Maske
nicht oder nur mit besonderer Vorsicht
eingesetzt werden:
Erosionen und Ulzerationen, Hautallergien,
Rötungen der Gesichtshaut, Druckstellen im
Gesicht, Klaustrophobie, Angst, Gesichts-
oder Nasenrachendeformationen,
Einnahme von Medikamenten, die
Erbrechen auslösen können, Notwendigkeit
unverzüglicher Intubation. Beachten Sie
auch die Kontraindikationen in der
Gebrauchsanweisung Ihres
Therapiegerätes.
1.3 Nebenwirkungen
Verstopfte Nase, trockene Nase,
morgendliche Mundtrockenheit,
Druckgefühl in den Nebenhöhlen,
Reizungen der Bindehaut, Hautrötungen,
Druckstellen im Gesicht, störende
Geräusche beim Atmen.
2 Sicherheit
Lesen Sie diese Gebrauchsanweisung
aufmerksam durch. Sie ist Bestandteil der
Maske und muss jederzeit verfügbar sein.
Gemäß der Richtlinie 93/42/EWG beachten
Sie folgende Punkte.
2.1 Sicherheitshinweise
Verletzungsgefahr durch
Sauerstoffeinleitung!
Sauerstoff kann sich in Kleidung,
Bettwäsche und Haaren ablagern. In
Verbindung mit Rauchen, offenem Feuer
und elektrischen Geräten kann er Brände
und Explosionen verursachen.
Nicht rauchen.
Offenes Feuer vermeiden.
Keine elektrisch leitfähigen Schläuche
verwenden (Ausnahme: elektrisch
beheizbare Atemschläuche).
Verletzungsgefahr durch
Sauerstofftherapie!
Sauerstofftherapien können bei falscher
Anwendung / Dosierung zu
Nebenwirkungen führen.
Sauerstoff nur nach Verordnung des
Arztes verabreichen.
Gebrauchsanweisungen des
Sauerstoffsystems und des
Therapiegerätes beachten.
Verletzungsgefahr durch CO2-
Rückatmung!
Bei falscher Handhabung der Maske kann
CO2rückgeatmet werden.
Öffnungen der Maske nicht
verschließen.
Maske nur längere Zeit aufsetzen, wenn
das Therapiegerät läuft.

WM 67630b 05/2012
JOYCEeasy DE 5
3 Produktbeschreibung
Maske nur im angegebenen
Therapiedruckbereich verwenden.
Maske nicht bei Patienten anwenden,
die die Maske nicht selbstständig
abnehmen können.
Verletzungsgefahr durch Verrutschen
der Maske!
Wenn die Maske verrutscht oder abfällt, ist
die Therapie nicht wirksam.
Patienten mit eingeschränkter
Spontanatmung überwachen.
Unterdruck- / Leckagealarme am
Therapiegerät aktivieren.
Patienten mit obstruktiven und
restriktiven Lungenkrankheiten
individuell überwachen.
Patientengefährdung durch Einsatz der
Maske während der Anästhesie!
Wenn die Maske während einer Anästhesie
eingesetzt wird, kann das eingeleitete
Narkosegas durch den Mund entweichen
und den Patienten gefährden.
Nasalmasken niemals während der
Anästhesie verwenden.
2.2 Allgemeine Hinweise
• Beim Einsatz von Fremdartikeln kann es
zu Funktionsausfällen und einer
eingeschränkten Gebrauchstauglichkeit
kommen. Außerdem können die
Anforderungen an die Bio-
Kompatibilität nicht erfüllt sein.
Beachten Sie, dass in diesen Fällen
jeglicher Anspruch auf Garantie und
Haftung erlischt, wenn weder das in der
Gebrauchsanweisung empfohlene
Zubehör noch Originalersatzteile
verwendet werden.
• Um eine Infektion, bakterielle
Kontamination oder
Funktionsbeeinträchtigungen zu
vermeiden, beachten Sie das Kapitel
„Hygienische Aufbereitung“ (siehe „5
Hygienische Aufbereitung“, Seite8).
3 Produktbeschreibung
3.1 Übersicht
Die Darstellung der Einzelteile finden Sie auf
dem beigefügten Faltblatt (Abbildung A1).
Legende
1Kopfbänderung
2Stirnpolster
3Stirnstütze
4Verriegelung der Stirnstütze
5Sicherungsring
6Winkel
7Verschluss Druckmessanschluss
8Druckmessanschluss
9Drehhülse
10 Maskenkörper
11 Bänderungsclip
12 Maskenwulst
3.2 Kompatible Geräte
Sie können die Maske mit allen
Therapiegeräten verwenden, die nicht zur
lebenserhaltenden Behandlung von
Patienten mit Schlafapnoe oder
ventilatorischer Insuffizienz dienen.

6DE JOYCEeasy
WM 67630b 05/2012
4 Bedienung
Bei manchen Gerätekombinationen
entspricht der tatsächliche Druck in der
Maske nicht dem verordneten
Therapiedruck, auch wenn das
Therapiegerät den korrekten Druck anzeigt.
Lassen Sie die Gerätekombination von
einem Arzt oder Fachhändler so einstellen,
dass der tatsächliche Druck in der Maske
dem Therapiedruck entspricht.
3.3 Ausatemsystem
Die Maske verfügt über ein integriertes
Ausatemsystem. Sicherungsring und
Maskenkörper sind so geformt, dass
zwischen diesen Teilen ein Spalt entsteht.
Durch diesen Spalt kann die ausgeatmete
Luft entweichen (Abbildung A2).
3.4 Druckmessanschluss
Die Maske besitzt einen Anschluss 8, um
den Druck zu messen oder Sauerstoff
einzuleiten. Wenn Sie den Anschluss nicht
benutzen, verschließen Sie ihn mit dem
Verschluss 7, um den Therapiedruck zu
erreichen.
4 Bedienung
4.1 Maske anlegen
1. Kopfbänderung 1über den Kopf
streifen und Maske auf das Gesicht
setzen (Abbildung B1).
2. Bänderungsclips 11 einschieben
(Abbildung B2).
4.2 Maske einstellen
1. Verriegelung 4lösen (Abbildung C1).
2. Je nach Bedarf Stirnstütze 3stückweise
aus der Verriegelung 4herausziehen
oder in die Verriegelung 4
hineinschieben (Abbildung C1).
3. Um die Stirnstütze 3an Ihrer Stirn höher
oder niedriger zu positionieren:
Stirnstütze um 180° drehen.
4. Maske anlegen (siehe „4.1 Maske
anlegen“, Seite6).
5. Kopfbänderung 1mit Hilfe der
Klettverschlüsse so einstellen, dass die
Maske dicht, aber nicht zu fest auf dem
Gesicht sitzt (Abbildung C2).
6. Um den Klettverschluss oben auf dem
Kopf einzustellen: Klettverschluss lösen,
mit beiden Händen leicht an den Enden
der Kopfbänderung ziehen und den
Klettverschluss wieder andrücken
(Abbildung C3).
Merken Sie sich die Position, die für Sie
am angenehmsten ist. Dadurch müssen
Sie die Stirnstütze nicht nach jedem
Zerlegen neu einstellen.

WM 67630b 05/2012
JOYCEeasy DE 7
4 Bedienung
4.3 Maske abnehmen
1. Bänderungsclips 11 abziehen.
2. Kopfbänderung 1über den Kopf
streifen und Maske abnehmen.
4.4 Maske zerlegen
1. Bänderungsclips 11 abziehen
(Abbildung D1).
2. Klettverschlüsse von Bänderungsclips 11
und Stirnstütze 3lösen und
Kopfbänderung 1abnehmen
(Abbildung D1 + D2).
3. Verschluss des Druckmessanschlusses 7
entfernen (Abbildung D3).
4. Verriegelung 4lösen und Stirnstütze 3
abnehmen (Abbildung D4).
5. Stirnpolster 2von Stirnstütze 3
abnehmen (Abbildung D5).
6. Maskenwulst 12 vom Maskenkörper 10
lösen (Abbildung D6).
7. Sicherungsring 5gegen den
Uhrzeigersinn drehen und abnehmen
(Abbildung D7).
8. Winkel 6durch den Sicherungsring 5
entnehmen (Abbildung D8).
4.5 Maske
zusammenbauen
1. Winkel 6durch den Sicherungsring 5
führen (Abbildung E1).
2. Sicherungsring 5auf 11 Uhr in den
Maskenkörper einsetzen und mit dem
Uhrzeigersinn auf 12 Uhr drehen, bis er
hörbar einrastet (Abbildung E2).
3. Maskenwulst 12 auf Maskenkörper 10
stecken (Abbildung E3).
4. Stirnpolster 2über die Stirnstütze 3
stülpen (Abbildung E4).
5. Stirnstütze 3in die Verriegelung 4
stecken und Verriegelung 4schließen
(Abbildung E5).
6. Verschluss des Druckmessanschlusses 7
aufstecken (Abbildung E6).
7. Kopfbänderung 1mit den unteren
Klettverschlüssen an Bänderungsclips 11
befestigen (Abbildung E7).
8. Kopfbänderung 1an Maske befestigen
(Abbildung E8).
An den Klettzungen erkennen Sie, ob die
Kopfbänderung richtig angebracht ist.
Die Klettzungen an der Stirn haben
dieselbe Farbe wie die Innenseite der
Kopfbänderung.

8DE JOYCEeasy
WM 67630b 05/2012
5 Hygienische Aufbereitung
5 Hygienische
Aufbereitung
•Dieses Produkt kann Einmalartikel
enthalten. Einmalartikel sind nur für
den einmaligen Gebrauch bestimmt.
Verwenden Sie diese daher nur einmal
und bereiten Sie sie nicht wieder auf.
Eine Wiederaufbereitung der
Einmalartikel kann die Funktionalität
und Sicherheit des Produktes gefährden
und zu nicht vorhersehbaren Reaktionen
durch Alterung, Versprödung,
Verschleiß, thermische Belastung,
chemische Einwirkungsprozesse, etc.
führen
5.1 Maske reinigen
1. Maske zerlegen (siehe „4.4 Maske
zerlegen“, Seite7).
2. Maske gemäß nachfolgender Tabelle
reinigen:
3. Alle Teile mit klarem Wasser
nachspülen.
4. Alle Teile an der Luft trocknen lassen.
5. Sichtprüfung durchführen.
6. Wenn notwendig: Beschädigte Teile
ersetzen.
7. Maske zusammenbauen (siehe „4.5
Maske zusammenbauen“, Seite7).
Verletzungsgefahr durch ungenügende
Reinigung!
Rückstände können die Maske verstopfen,
das integrierte Ausatemsystem
beeinträchtigen und den Therapieerfolg
gefährden.
Bei Patienten mit geschwächtem
Immunsystem oder besonderem
Krankheitshintergrund Maskenteile nach
Rücksprache mit dem Arzt täglich
desinfizieren.
Kontaktflächen zwischen Winkel und
Drehhülse gründlich reinigen.
Aktion
Täglich
Wöchentlich
Maskenteile mit warmem
Wasser und mildem
Reinigungsmittel waschen.
X
Maskenteile (Ausnahme:
Maskenwulst und Stirnpolster)
beim Waschen gründlich mit
einem Tuch oder einer weichen
Bürste reinigen.
X
Kopfbänderung mit der Hand
waschen. X
Sachschaden durch Abrieb!
Reiben an Maskenwulst und Stirnpolster
kann die Beschichtung beschädigen.
Maskenwulst und Stirnpolster nicht
trocken reiben.
Verfärbungen von Maskenteilen
beeinträchtigen die Funktion der Maske
nicht.

WM 67630b 05/2012
JOYCEeasy DE 9
6 Entsorgung
5.2 Tipps
• Sie können alle Teile (Ausnahme:
Kopfbänderung) bei 65 °C im
Geschirrspüler reinigen.
• Teile nicht bei direkter
Sonneneinstrahlung trocknen.
• Kopfbänderung vor der ersten
Benutzung waschen, da sie abfärben
kann.
• Kopfbänderung nicht bügeln, um die
Klettverschlüsse intakt zu halten.
• Kopfbänderung nicht im Trockner
trocknen.
5.3 Patientenwechsel
Im Falle eines Patientenwechsels müssen Sie
die Maske hygienisch aufbereiten. Hinweise
zur hygienischen Aufbereitung bei
Patientenwechsel finden Sie in einer
Broschüre im Internet unter
www.weinmann.de. Wenn Sie keinen
Internetzugang haben, wenden Sie sich an
Weinmann.
6 Entsorgung
Sie können alle Teile über den Hausmüll
entsorgen.
7 Störungen
Störung Ursache Behebung
Druckschmerz
im Gesicht.
Maske sitzt
zu fest.
Kopfbänderung
etwas weiter stellen.
Position der
Stirnstütze anpassen.
Zugluft im
Auge.
Maske sitzt
zu locker.
Kopfbänderung
etwas fester
einstellen. Position
der Stirnstütze
anpassen.
Maskepasst
nicht.
AndereMaskengröße
verwenden.
Fachhändler
kontaktieren.
Therapiedruck
wird nicht
erreicht.
Maske nicht
korrekt
eingestellt.
Maske neu einstellen
(siehe 4.2, S.6).
Masken-
wulst
beschädigt.
Maskenwulst
ersetzen.
Schlauch-
system
undicht.
Steckverbinder und
Sitz der Schläuche
prüfen.
Luft tritt an
Druckmess-
anschluss
aus.
Druckmessanschluss
mit Verschluss (im
Lieferumfang
enthalten)
verschließen.

10 DE JOYCEeasy
WM 67630b 05/2012
8 Lieferumfang
8 Lieferumfang
Sie können bei Bedarf Ersatzteile gesondert
bestellen. Eine aktuelle Liste der Ersatzteile
können Sie im Internet unter
www.weinmann.de oder über Ihren
Fachhändler beziehen.
9 Technische Daten
1 abhängig von Größe und Ausführung.
2 Die Materialien der Maske altern, wenn sie z. B.
aggressiven Reinigungsmitteln ausgesetzt sind. Im
Einzelfall kann es notwendig sein, Maskenteile
früher zu ersetzen.
Konstruktionsänderungen vorbehalten.
9.1 Werkstoffe
Alle Teile der Maske sind frei von Latex, PVC
(Polyvinylchloridb) und DEHP
(Diethylhexylphthalat).
Größe Ausführung Artikelnummer
Svented WM 25510
Mvented WM 25520
Lvented WM 25530
Nasalmaske
Geräteklasse nach
Richtlinie 93/42/EWG IIa
Abmessungen (B x H x T) ca. 80 mm x
130 mm x 90 mm1
Gewicht ca.72 g1
Therapiedruckbereich 4 hPa - 30 hPa
Schlauchanschluss: Konus
nach EN ISO 5356-1 Ø 22 mm (männlich)
Druckmessanschluss Ø 4 mm
Temperaturbereich:
Betrieb
Lagerung
+5 °C bis + 40 °C
-20 °C bis +70 °C
Strömungswiderstand
bei 50 l/min
bei 100 l/min
0,05 hPa
0,28 hPa
Angegebener Zweizahl-
Geräuschemissionswert
nach ISO 4871:
-Schalldruckpegel
-Schallleistungspegel
Unsicherheitsfaktor:
18 dB(A)
23 dB(A)
3 dB(A)
Gebrauchsdauer bis zu 12 Monate 2
Angewandte Normen EN ISO 17510-
2:2009
Maskenteil Werkstoff
Verschluss
Druckmessanschluss,
Maskenwulst,
Stirnpolster
Silikon, Silikon-Lack
Sicherungsring
(Hartkomponente) PP (Polypropylen)
Sicherungsring
(Weichkomponente)
TPE (Thermoplastisches
Elastomer)
Bänderungsclip,
Verriegelung
PA (Polyamid),
POM (Polyoxymethylen)
Stirnstütze, Drehhülse,
Maskenkörper, Winkel PA (Polyamid)
Kopfbänderung
Lycra, Polyester,
Polyurethan, UBL Loop,
Baumwolle, Polyamid
Nasalmaske

WM 67630b 05/2012
JOYCEeasy DE 11
10 Garantie
9.2 Druck-Flow-Kennlinie
In der Druck-Flow-Kennlinie wird der
Auslass-Flow in Abhängigkeit vom
Therapiedruck dargestellt.
10 Garantie
Weinmann räumt dem Kunden eines neuen
originalen Weinmann-Produktes und eines
durch Weinmann eingebauten Ersatzteils
eine beschränkte Herstellergarantie gemäß
der für das jeweilige Produkt geltenden
Garantiebedingungen und nachstehend
aufgeführte Garantiezeiten ab Kaufdatum
ein. Die Garantiebedingungen sind im
Internet unter www.weinmann.de
abrufbar. Auf Wunsch senden wir Ihnen die
Garantiebedingungen auch zu. Im
Garantiefall wenden Sie sich an Ihren
Fachhändler.
* falls nicht anders in den technischen Unterlagen
angegeben.
11 Konformitäts-
erklärung
Hiermit erklärt die Weinmann Geräte für
Medizin GmbH + Co. KG, dass das Produkt
den einschlägigen Bestimmungen der
Richtlinie 93/42/EWG für Medizinprodukte
entspricht. Den vollständigen Text der
Konformitätserklärung finden Sie unter:
www.weinmann.de
Produkt Garantie-
zeiten
Weinmann-Geräte inklusive Zubehör
(Ausnahme: Masken) zur
Schlafdiagnose, Schlaftherapie,
Heimbeatmung, Sauerstoffmedizin
und Notfallmedizin
2 Jahre
20
30
40
50
60
70
0
10
20
30
40
4 8 12 16 20 24 28 32 36 40
Ausgangsdruck am Therapiegerät (hPa)
Mittlerer Leckageflow (l/min)
Masken inklusive Zubehör, Akku,
Batterien*, Sensoren,
Schlauchsysteme
6 Monate
Produkte für den einmaligen
Gebrauch Keine
Produkt Garantie-
zeiten

12 EN JOYCEeasy
WM 67630b 05/2012
Table of Contents
English
Table of Contents
1 Introduction . . . . . . . . . . . 13
1.1 Intended use . . . . . . . . . . . . . . .13
1.2 Contraindications . . . . . . . . . . .13
1.3 Side effects . . . . . . . . . . . . . . . .13
2 Safety . . . . . . . . . . . . . . . . 13
2.1 Safety information. . . . . . . . . . .13
2.2 General information . . . . . . . . .14
3 Product description . . . . . 14
3.1 Overview . . . . . . . . . . . . . . . . . .14
3.2 Compatible devices . . . . . . . . . .14
3.3 Exhalation system . . . . . . . . . . .15
3.4 Pressure measurement port . . .15
4 Operation . . . . . . . . . . . . . 15
4.1 Applying the mask. . . . . . . . . . .15
4.2 Adjusting the mask . . . . . . . . . .15
4.3 Removing the mask . . . . . . . . . .15
4.4 Dismantling the mask . . . . . . . .15
4.5 Assembling the mask. . . . . . . . .16
5 Hygiene preparation . . . . 16
5.1 Cleaning the mask . . . . . . . . . . .16
5.2 Tips . . . . . . . . . . . . . . . . . . . . . .17
5.3 Change of patient . . . . . . . . . . .17
6 Disposal . . . . . . . . . . . . . . 17
7 Faults. . . . . . . . . . . . . . . . . 17
8 Scope of supply . . . . . . . . 18
9 Technical data . . . . . . . . . 18
9.1 Materials . . . . . . . . . . . . . . . . . .19
9.2 Characteristic pressure/
flow curve . . . . . . . . . . . . . . . . .19
10 Warranty. . . . . . . . . . . . . . 19
11 Declaration of conformity 20

WM 67630b 05/2012
JOYCEeasy EN 13
1 Introduction
1 Introduction
1.1 Intended use
This nasal mask JOYCEeasy is used for
treating sleep apnea and for non-invasive
ventilation of patients with respiratory
insufficiency. It serves as a connecting
element between the patient and the
therapy device.
1.2 Contraindications
In the case that any of the following
symptoms are present the mask may not be
used, or only with particular caution:
erosions and ulcerations, skin allergies, flush
of the facial skin, pressure marks on the
face, claustrophobia, anxiety, deformities of
the face or nasopharynx, intake of
medication which may induce vomiting, the
necessity for immediate intubation. Please
also observe the contraindications in the
instructions for use of your therapy device.
1.3 Side effects
Nasal congestion, dry nose, morning
xerostomia (dry mouth), feeling of pressure
in the sinuses, irritated conjunctiva, skin
rashes, pressure marks in the face, irritating
noises when breathing.
2Safety
Please read these instructions carefully. They
are a constituent part of the mask and must
be available at all times. In accordance with
Directive 93/42/EEC, observe the points
below.
2.1 Safety information
Risk of injury from the supply of
oxygen!
Oxygen can deposit on clothing, bed linen
and hair. In conjunction with smoking,
naked flames or electrical equipment, it can
cause fires and explosions.
Do not smoke.
Avoid naked flames.
Do not use electrically conductive tubes
(exception: breathing tubes which can
be heated electrically).
Risk of injury from oxygen therapy!
Oxygen therapies can lead to side effects in
case of incorrect use or dosage.
Only administer oxygen as prescribed by
a physician.
Follow the instructions for use of the
oxygen system and therapy device.
Risk of injury from re-inhaling CO2!
If the mask is used incorrectly, CO2may be
re-inhaled.
Do not close the openings of the mask.
Only apply the mask for a prolonged
period if the therapy device is running.
Only use the mask within the quoted
therapy pressure range.
Do not use the mask on patients who
cannot take it off themselves.
Risk of injury from slipping of the
mask!

14 EN JOYCEeasy
WM 67630b 05/2012
3 Product description
If the mask slips or falls off, the therapy is
ineffective.
Monitor patients with restricted
spontaneous respiration.
Activate low pressure/leakage alarms on
the therapy device.
Monitor patients with obstructive and
restrictive lung diseases individually.
Patient endangerment through
application of mask during anesthesia!
When mask is used during anesthesia, the
supplied anesthetic gas can escape through
the mouth and endanger the patient.
Do not use nasal mask during
anesthesia.
2.2 General information
• Use of third-party products may lead to
functional failures and restricted fitness
for purpose. Biocompatibility may also
be compromised. Please note that in
these cases, any claim under warranty
and liability will be void if neither the
accessories nor original replacement
parts recommended in the instructions
are used.
• To prevent infection, bacterial
contamination or functional
impairments, follow the instructions in
the section “Hygiene preparation” (see
"5 Hygiene preparation", page16).
3 Product description
3.1 Overview
Illustrations of the individual components
can be found on the enclosed folding sheet
(figure A1).
Key
1Headgear
2Forehead cushion
3Forehead support
4Lock
5Retaining ring
6Elbow
7Plug for pressure measurement port
8Pressure measurement port
9Rotating sleeve
10 Mask body
11 Headgear clip
12 Mask cushion
3.2 Compatible devices
The mask can be used with all therapy
devices which are not for life-sustaining
treatment of patients with sleep apnea or
ventilatory insufficiency.
With many combinations of device, the
actual pressure in the mask will not
correspond to the prescribed therapy
pressure, even if the therapy device is
displaying the correct pressure. Have the
combination of devices adjusted by a
physician or specialist dealer so that the
actual pressure in the mask corresponds to
therapy pressure.

WM 67630b 05/2012
JOYCEeasy EN 15
4 Operation
3.3 Exhalation system
The mask has an integrated exhalation
system. The retaining ring and mask body
are shaped in such a way that a gap forms
between these parts. The exhaled air can
escape through this gap (figure A2).
3.4 Pressure measurement
port
The mask has a connection 8which can be
used for measuring pressure or supplying
oxygen. If you are not using the pressure
measurement port, close it with the plug 7
to reach therapy pressure.
4 Operation
4.1 Applying the mask
1. Pull the headgear 1over the head and
place the mask on the face (figure B1).
2. Insert headgear clips 11 (figure B2).
4.2 Adjusting the mask
1. Undo lock 4(figure C1).
2. Pull the forehead support 3in or out of
the lock 4bit by bit as necessary (figure
C1).
3. To adjust the forehead support 3to fit
higher or lower on the forehead rotate
the forehead support by 180°.
4. Applying the mask (see "4.1 Applying
the mask", page15).
5. Adjust headgear 1with the aid of the
hook-and-loop fasteners so that the
mask seals on the face but is not too
tight (figure C2).
6. To adjust the hook-and-loop fastener on
top of the head undo the hook-and-
loop fastener, pull on the ends of the
headgear with both hands and close the
fastener again (figure C3).
4.3 Removing the mask
1. Undo 11 the headgear clips.
2. Slip the headgear 1over the head and
remove the mask.
4.4 Dismantling the mask
1. Undo the headgear clips 11 (figure D1).
2. Release hook-and-loop fasteners from
headgear clips 11 and forehead
support 3and remove the headgear 1
(figure D1 + D2).
3. Remove the plug for the pressure
measurement port 7(figure D3).
4. Open the lock 4and remove the
forehead support 3(figure D4).
5. Remove forehead cushion 2from
forehead support 3(figure D5).
Remember the most convenient
position. This way, the forehead support
does not need to be adjusted after every
disassembly.

16 EN JOYCEeasy
WM 67630b 05/2012
5 Hygiene preparation
6. Take mask cushion 12 off mask body 10
(figure D6).
7. Turn retaining ring 5counterclockwise
and remove it (figure D7).
8. Remove elbow 6from retaining ring 5
(figure D8).
4.5 Assembling the mask
1. Insert elbow 6in the retaining ring 5
(figure E1).
2. Insert retaining ring in the mask body
with position 5at 11 o'clock and turn
clockwise to a 12 o'clock position until it
locks into place (figure E2).
3. Fit mask cushion 12 onto mask body 10
(figure E3).
4. Pull forehead cushion 2over the
forehead support 3(figure E4).
5. Insert the forehead support 3in the
lock 4and close the 4lock (figure E5).
6. Fit the plug for the pressure
measurement port 7(figure E6).
7. Attach the headgear 1with the
headgear clips using the lower hook-
and-loop fasteners 11 (figure E7).
8. Attach the headgear 1to the mask
(figure E8).
5 Hygiene preparation
•This product may contain disposable
items. Disposable items are
intended for single use. Therefore,
use these items only once and do not
reprocess them. Reprocessing
disposable items may impair
functionality and safety of the product
and lead to unforeseeable reactions due
to ageing, embrittlement, wear, thermal
stress, the effects of chemical processes
etc.
5.1 Cleaning the mask
1. Dismantle the mask (see "4.4
Dismantling the mask", page15).
2. Clean mask in accordance with the table
below:
You can tell whether the headgear is
correctly attached by the hook-and-loop
tabs. The hook-and-loop tabs on the
forehead have the same color as the
inside of the head bands.
Risk of injury from inadequate cleaning!
Residues may congest the mask, impair the
integrated exhalation system and
jeopardize therapy success.
For patients with a compromised
immune system or particular
background of illness, disinfect mask
components daily following consultation
with the physician.
Thoroughly clean the contact surfaces
between the elbow and the rotating
sleeve.

WM 67630b 05/2012
JOYCEeasy EN 17
6 Disposal
3. Rinse all parts with clear water.
4. Allow all parts to air-dry.
5. Perform a visual inspection.
6. Replace damaged parts if necessary.
7. Assembling the mask (see "4.5
Assembling the mask", page16).
5.2 Tips
• You can wash all parts (except the
headgear) in a dishwasher at 65 °C.
• Do not dry parts in direct sunlight.
• Wash headgear before first use, as the
color may run.
• Do not iron the headgear in order to
keep the hook-and-loop fasteners
intact.
• Do not dry the headgear in a tumble-
dryer.
5.3 Change of patient
You must subject the mask to a hygiene
preparation in the event of a change of
patient. For information on hygiene
preparation in the event of a change of
patient, please refer to our internet
brochure at www.weinmann.de. If you do
not have Internet access, please contact
Weinmann.
6 Disposal
You can dispose of all parts in domestic
waste.
7Faults
Action
Daily
Weekly
Wash mask components with
warm water and a mild
detergent.
X
When washing mask parts
(except for mask cushion and
forehead cushion), clean
thoroughly with a cloth or a
soft brush.
X
Wash headgear by hand. X
Material damage due to abrasion!
Rubbing the mask cushion and forehead
cushion can damage the coating.
Do not rub the mask cushion and
forehead cushion dry.
Discolorations of mask components do
not impair the functionality of the mask.
Fault Cause Remedy
Facial
pressure pain.
Mask fits
too tightly.
Loosen headgear.
Adjust position of
forehead support.
Draft in the
eyes.
Mask fits
too loosely.
Tighten headgear.
Adjust position of
forehead support.
Mask does
not fit.
Use different mask
size. Contact your
specialist retailer.

18 EN JOYCEeasy
WM 67630b 05/2012
8 Scope of supply
8 Scope of supply
You can order replacement parts separately
if necessary. A current list of replacement
parts can be ordered on the Internet at
www.weinmann.de or via your specialist
dealer.
9 Technical data
1 depending on size and variant.
2 The materials of the mask deteriorate if exposed to
e.g. aggressive detergents. In individual cases,
therefore, it may be necessary to replace mask parts
sooner.
The right to make design modifications is
reserved.
Therapy
pressure is not
reached.
Mask is not
adjusted
correctly.
Re-adjust mask (see
4.2, p.15).
Mask
cushion is
damaged.
Replace mask
cushion.
Tube system
is leaking.
Check connection
and fit of tubes.
Air is escap-
ing from
pressure
measure-
ment con-
nection.
Close pressure
measurement port
with plug (included in
scope of supply).
Size Variant Item number
Svented WM 25510
Mvented WM 25520
Lvented WM 25530
Fault Cause Remedy
Nasal cannula
Product class according to
directive 93/42/EEC IIa
Dimensions (W x H x D) approx. 80 mm x
130 mm x 90 mm1
Weight ca.72 g1
Therapy pressure range 4 hPa - 30 hPa
Hose connection: Cone
according to EN ISO 5356-1 Ø 22 mm (male)
Pressure measurement port Ø 4 mm
Temperature range:
Operation
Storage
+5 °C to + 40 °C
-20 °C to +70 °C
Flow resistance
at 50 l/min
at 100 l/min
0.05 hPa
0.28 hPa
Quoted two-figure noise
emission value according to
ISO 4871:
-Sound pressure level
-Sound power level,
uncertainty factor:
18 dB(A)
23 dB(A)
3 dB(A)
Service life up to 12 months 2
Standards applied EN ISO 17510-
2:2009
