Weslo Gym 1500 Operating and maintenance manual

MANUALE D’ISTRUZIONI
Modello Nº. WLEVSY19220
Nº.di Serie
Scrivere il numero di serie nello
spazio soprastante per facile
riferimento.
Etichetta del Numero di Serie
www.iconeurope.com
Nostro website
DOMANDE?
Come fabbricanti, ci siamo impo-
sti di provvedere alla completa
soddisfazione del cliente. Se
avete domande, oppure rinvenite
parti mancanti, per favore chiama-
re il:
lunedì-venerdì: 15.00–18.00
(Non accessibile da telefoni
cellulari)
email: [email protected]
800 865114
AVVERTENZA:
Leggere attentamente tutte le
istruzioni e precauzioni impor-
tanti elencate in questo manuale
prima di utilizzare questo artico-
lo. Conservare il manuale per
future referenze.

2
INDICE
PRECAUZIONI IMPORTANTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
PRIMA DI INIZIARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
MONTAGGIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
REGOLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
TABELLA DI RESISTENZA DI PESI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
DIAGRAMMA ROTTA CAVI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
MANUTENZIONE E LOCALIZZAZIONE DEI GUASTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
COME ORDINARE PARTI DI RICAMBIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Retro Copertina
Nota: Al centro di questo manuale è stata inserita una DIAGRAMMA DELLE PARTI/LISTA DELLE PARTI ed una
TABELLA D’IDENTIFICAZIONE DELLE PARTI. Rimuovere il DIAGRAMMA DELLE PARTI/LISTA DELLE PARTI
e la TABELLA D’IDENTIFICAZIONE DELLE PARTI prima di iniziare il montaggio.
WESLO e una marchio della ICON Health & Fitness, Inc.

3
AVVERTENZA: Per ridurre il rischio di gravi lesioni, leggere attentamente le seguen-
ti informazioni e precauzioni importanti prima di utilizzare l’sistema di pesi.
PRECAUZIONI IMPORTANTI
1. Leggere attentamente questo manuale
d’istruzioni ed informazioni prima di usare
l’sistema di pesi.
2. Sarà responsabilità del proprietario dell’attrez-
zatura di informare adeguatamente qualsiasi
persona che farà uso del’sistema di pesi, delle
norme di sicurezza sopra elencate.
3. Il sistema di pesi estata realizzato solo per
uso interno. Non utilizzare I’sistema di pesi
per motivi commerciali per affittare o in insti-
tuti media.
4. Usare l’sistema di pesi solo su di una super-
ficie pianeggiante e livellata. Coprire il pavi-
mento sottostante il sistema per evitare pos-
sibili danni.
5. Ispezionare ed assicurare tutte le parti ogni
frequentemente. Cambiare immediatamente
qualsiasi parte logorata.
6. Tenere lontano dalla portata dei bambini di
un’età inferiore ai 12 anni ed animali domestici.
7. Tenere i piedi e le mani lontano da parti in
movimento.
8. Calzare sempre scarpe da ginnastica durante
l’uso.
9. Il sistema di pesi è stata disegnata per soste-
nere un peso dello utente massimo di 136 kg.
10 Posizionarsi sempre sulla pedana ogni qual-
volta si effettuano esercizi che potrebbero cau-
sare il ribaltamento l’sistema di pesi.
11. Non rilascaire mai il braccio pressione, le brac-
cia a farfalla, la barra lat, il impugnatura, o la
cinghia per la caviglia mentre i pesi vengono
sollevati; i pesi cadranno con grande forza.
12. Assicurarsi che i cavi siano sempre posizio-
nati sulle pulegge. In caso i cavi non doves-
sero scorrere liberamente durante l’esercizio,
fermarsi immediatamente ed assicurarsi che
questi siano ben posizionati sulle pulegge.
13. Staccare sempre la lat bar dal sistema di pesi
ogni qualvolta si esegue un esercizio che
non la richieda.
14. In caso di giramenti di testa o dolori di qual-
siasi tipo durante l’allenamento; fermarsi
immediatamente e incominciare il raffredda-
mento.
15. L’adesivo qui
mostrato è stato
posizionato sullo
sistema di pesi
nello luogo indica-
to a pagina 4. Il
testo sull'adesivo
d’avvertenza è in
inglese. Trovare il
foglio con gli ade-
sivi quadrati che è
incluso con il
sistema di pesi.
Staccare l’adesivo
in italiano, ed attaccarlo sull’adesivo in modo
da coprire il testo in inglese.
Se l’adesivo è mancante o se fosse illeggibi-
le, chiamare il nostro Servizio Assistenza
Clienti al numero verde 800 865114, per ordi-
nare un nuovo adesivo. Applicare l’adesivo
nel punto indicato.
AVVERTENZA: Consultare un medico prima di iniziare qualsiasi programma di eser-
cizio fisico. Questo é raccomandabile soprattutto per le persone oltre i 35 anni di età o persone con
problemi fisici preesistenti. ICON non assume nessuna responsabilità per lesioni di persona, o a
danni di proprietà dovuti da o causati dall’uso di questo prodotto.

4
PRIMA DI INIZIARE
DIMENSIONI A MON-
TAGGIO COMPLETO:
Altezza: 216 cm
Larghezza: 99 cm
Lunghezza: 132 cm
Pedana
Stazione Puleggia
Bassa
Stazione Puleggia Alta
Lato Sinistro
Lato Destro
Barra Dorsale
ADESIVO
Leva Gamba
Braccio Farfalla
Braccio Press
Cuscinetto
Flessione
Pila Pesi
Guida Pesi
Sedile
Schienale
Grazie per aver acquistato il versatile WESLO®GYM
1500 sistema di pesi. Il WESLO®GYM 1500 offre una
selezione di stazioni disegnate per sviluppare tutti i
gruppi muscolari. Sia che il proprio obiettivo sia quello
di migliorare il benessere del sistema cardiovascolare,
il tonificamento generale di muscoli del corpo od un
notevole sviluppo e rafforzamento della massa musco-
lare, il sistema di pesi aiuterà a raggiungere gli specifi-
ci risultati desiderati.
Per il proprio beneficio, leggere attentamente le
istruzioni di questo manuale prima di utilizzare
sistema di pesi. In caso di ulteriori informazioni, rivol-
gersi al Servizio Assistenza Clienti al NUMERO
VERDE 800 865114 il tutti i pomeriggi dalle 15.00 alle
18.00. Fare riferimento al numero di serie e a quello
del modello. Il numero del modello è WLEVSY19220.
È possibile trovare il numero di serie su un’etichetta
posta sulle home gym system (vedere la copertina di
questo manuale).
Prima di procedere con la lettura di questo manuale, si
prega di osservare il grafico sottostante per familiariz-
zare con le diverse parti del prodotto.
Nota: I termini “lato destro” e “lato sinistro”
soo detreminati in relazione all apresona seduta
sul sedile; non corrispondono alla destra e sini-
stra sui disegni di questo manuale.

5
1
241
41 56
68
56
Dentellature
51
1
1. Prima di iniziare il montaggio, leggere atten-
tamente le informazioni sopra elencate.
Inserire un Cappuccio Interno Quadrato da 50mm
(51) alla fine della Base (1). Inserire un
Cappuccio Esterno Quadrato da 50mm (41) in
entrambe le estremità dello Stabilizzatore (2).
Inserire quattro Bulloni Trasporto da M10 x 65mm
(56) attraverso la Base (1) e lo Stabilizzatore (2).
Nota: Assicurarsi che le dentellature intorno ai
fori nello Stabilizzatore siano sulla parte infe-
riore.
Far scivolare il sostegno sulla Base (1) sui Bulloni
Trasporto da M10 x 65mm (56) sullo
Stabilizzatore (2). Avvitare manualmente due
Controdadi in Nylon da M10 (68) su ciascun
Bullone Trasporto. Non stringere i Controdadi
in Nylon per ora.
Montaggio Telaio
MONTAGGIO
•Il montaggio richiede due persone.
•Mettere tutte le parti del’home gym system in una
zona sgombra e rimuovere il materiale d’imbal-
laggio. Non disfarsi del materiale d’imballaggio
fino a completo montaggio.
•Stringere a fondo tutte le parti al momento del
montaggio, a meno che istruito diversamente.
•Durante il montaggio, assicurarsi che tutte le parti
siano posizionate come mostrato in figura.
•Per facilitare I’identificazione delle piccole parti,
utilizzare la Tabella d’Identificazione della Parti al
centro di questo manuale.
I seguenti attrezzi (non inclusi) sono necessari
per il montaggio:
• due chiavi inglesi regolabili
• un martello in gomma
• un cacciavite universale
• un cacciavite di Phillips
• del lubrificante tipo grasso o vaselina e del-
l’acqua e sapone.
Il montaggio sarà molto facilitato se si avranno: una
serie di chiavi a tubo, una serie di chiavi aperte e
chiuse, o una serie di chiavi dentellate.
Per Facilitarvi le Cose
Ogni cosa in questo manuale è disegnata per
assicurare che il montaggio dei nostri prodotti
possa essere completato con successo da
chiunque. La maggior parte delle persone sco-
pre che con la giusta quantità di tempo a dispo-
sizione e rendendo il compito piacevole, il mon-
taggio procederà senza intoppi.

6
2. Infilare il Montante (3) nei due Bulloni Trasporto da
M10 x 65mm (56) situati nella Base (1). Avvitare
manualmente due Controdadi in Nylon da M10
(68) su ciascun Bullone Trasporto. Non stringere
i Controdadi in Nylon per ora.
Inserire un Cappuccio Interno Quadrato da 25mm
(54) nel Montante (3).
3. Posizionare due Respingenti Pesi (19) sui fori
indicati sul sostegno sulla Base (1). Inserire le
due Guide Pesi (16) nei fori e attaccarle alla Base
con un Bullone da M10 x 155mm (76), due
Spaziatori da 19mm (29), due Rondelle da M10
(62), e un Controdado in Nylon da M10 (68).
Assicurarsi che i fori bloccaggio sulle Guide
Pesi siano più vicini al fondo.
Far scivolare sette Pesi (18) sulle Guide Pesi
(16). Assicuirsi che le scanalature del fermo
siano sul lato mostrato.
Inserire il Respingente Tubo Pesi (25) sul fondo
del Tubo Pesi (26). Inserire il Tubo Pesi nel foro
centrale dei Pesi (18).
Lubrifdicare i fori indicati sul Peso Alto (17). Fra
scivolare il Peso Alto sulle Guida Pesi (16).
Assicurarsi che la scanalatura perno sul Peso
Superiore sia in basso.
2
3
3
54
68
56
1
62
62
76
17
68
29
29
26
25
Scanalatura
del Ferm
Fori
19
18
1
Sostegno
16 Lubrifdicare

7
4. Attaccare i due Supporti Base (22) allo
Stabilizzatore (2) con due Bulloni da M10 x 70mm
(64), due Rondelle da M10 (62), e due
Controdadi in Nylon da M10 (68).
Attaccare i Supporti Base (22) alla Base (1) con
un Bullone da M10 x 73mm (80) e un Controdado
in Nylon da M10 (68).
Non avvitare troppo il Controdado in Nylon da
M10 (68).
5. Premere due Cappucci Interni Quadrati da 50mm
(51) nelle estremità del Telaio Superiore (4).
Premere due Cappucci Interni Quadrati da 45mm
(52) nella barra incrociata sul Telaio Superiore.
Attaccare il Telaio Superiore (4) al Montante (3)
con la Piastra Supporto (86), due Bulloni da M10
x 70mm (64), e due Controdadi in Nylon da M10
(68).
Attaccare il Telaio Superiore (4) tra le Guide Pesi
(16) con un Bullone da M10 x 155mm (76), due
Rondelle da M10 (62), due Spaziatori da 19mm
(29), e un Controdado in Nylon da M10 (68).
A questo punto avvitare a fondo tutti i Con-
trodadi in Nylon da M10 (68) usati nelle fasi da
1 a 5.
6
4
5
2
1
51
51
52
52
4
29
86
64
29
76
62
62
68 68
16
62
68
68
68
64
22
22
80
64
3
50 49
9
10
49
Lubrificare
Asse
Asse
Sostegno
Sostegno
73
50
49
73
52
52
4
55
55
6. Lubrificare entrambe le assi sul Telaio Superiore
(4) con del grasso. Identificare il Braccio Farfalla
Destro (10) dalla posizione del sostegno.
Premere una Boccola in Plastica da 27mm x
63mm (55) nel Braccio Farfalla Destro, e far sci-
volare il Braccio sull’asse destra sul Telaio
Superiore. Assicurare che l’estremità superiore
del Braccio Farfalla Destro sia dietro il soste-
gno indicato sul Telaio Superiore.
Inserire picchiettando due Ritenitori da 25mm (50)
ed un Copri Cappuccio da 25mm (49) osull’asse
destro. Fare in modo che la dentellature dei
Ritenitori sia girata verso il Cappuccio, come
mostrato nell’inserto in figura.
Attaccare il Braccio Farfalla Sinistro (9) allo
stesso modo.
Premere due Cappucci Interni Quadrati da 45mm
(52) nelle estremità inferiori delle Braccia Farfalla
(9, 10). Inumidire l’estremità di ciascun Braccio
con acqua insaponata, e far scivolare due
Imbottiture in Grande in Gommapiuma (73) sulle
Braccia.
Montaggio dei Bracci

8
7. Inserire una Boccola in Plastica da 25mm x
22mm (81) su entrambe gli spaziatori saldati sul
Telaio Press (6). Far scivolare il Telaio Pressione
in posizione sulla Base (1). Nota:Questo ci
entrerà a malapena. Le Boccole in Plastica
dovrebbero entrare su ciascuna estremità del
tubo indicato sulla Base. Assicurarsi che la
gabbia sia sul lato indicato.
Lubrificare il Bullone da M10 x 195mm (75).
Attaccare il Telaio Press (6) alla Base (1) con il
Bullone, ed un Controdado in Nylon da M10 (68).
Nota: Non avvitare troppo il Controdado in
Nylon. Il Telaio Pressione deve potersi muovere
facilmente.
Premere un Cappuccio Interno Quadrato da
45mm (52) sulla cima del Braccio Press (7).
Premere un Cappuccio Interno Rotondo da 25mm
(74) nell’estremità esteriore dell’impugnatura sul
Braccio Press. Far scivolare una Impugnatura
(31) sull’impugnatura.
Attaccare il Braccio Press (7) ad un lato del Telaio
Press (6) con due Bulloni da M8 x 63mm (69) e
due Controdadi in Nylon da M8 (58).
Attaccare l’altro Braccio Press (7) allo stesso
modo.
8. Durante le fasi dal numero 8 al numero 19, fare
riferimento al DIAGRAMMA ROTTA CAVI a pagi-
na 17 di questo manuale in modo da verificare la
giusta rotta dei cavi.
Localizzare il Cavo Lungo (47). Direzionare il
Cavo Lungo attorno l’indicata Puleggia da 90mm
(44). Attaccare la Puleggia al Telaio Superiore (4)
con un Bullone da M10 x 90mm (83), una
Rondella da M10 (62), e un Controdado in Nylon
da M10 (68). Assicurarsi che il Cavo sia tra la
Puleggia e il gancio, e che l’estremità del cavo
con la pallina sia sul lato indicato del gancio.
9. Fare passare il Cavo Lungo (47) attorno alla
Puleggia a “V” (45). Attaccare la Puleggia ed un
Blocca Cavo Lungo (46) al sostegno indicato sul
Montante (3) con un Bullone da M10 x 57mm
(59) ed un Controdado in Nylon da M10 (68).
Assicurarsi che il Ferma Cavo sia posizionato
per mantenere il Cavo nella scanalatura della
Puleggia.
8
9
58
7
31
69
7
74
47
Gancio
4
45 46 59
83
62
44
68
6
81
68
75
Tubo
Lubrificare
Gabbia
Spaziatori
Saldati
1
7
3
68
47
Montaggio Cavi
52

9
13
10
11
12
47
46
46
59
59
45
68
9
10
45
77
4
58
47
20
44
68
85
82
68
4
68
23
65
44
82
47
43
Piccolo
Linguette
43
44
47
10. Fare passare il Cavo Lungo (47) attorno alla
Puleggia a “V” (45). Attaccare la Puleggia a “V”
ed un Blocca Cavo Lungo (46) al sostegno indi-
cato sul Braccio Farfalla Sinistro (9) con un
Bullone da M10 x 57mm (59) ed un Controdado
in Nylon da M10 (68). Assicurarsi che il Ferma
Cavo sia posizionato per mantenere il Cavo
nella scanalatura della Puleggia.
Ripetere questa fase con il Braccio Farfalla
Destro (10).
11. Arrotolare il Cavo Lungo (47) intorno a una
Puleggia da 90mm (44). Attaccare la Puleggia e
un Blocca Cavo (85) al Sostegno Puleggia (20)
con un Bullone da M10 x 45mm (82) e un
Controdado in Nylon da M10 (68). Assicurarsi
che il Ferma Cavo sia girato per tenre il Cavo
nella scanalatura della Puleggia.
Attaccare il Sostegno Puleggia (20) al Telaio
Superiore (4) con un Bullone da M8 x 117mm
(77) e un Controdado in Nylon da M8 (58). Non
stringere troppo il Controdado in Nylon: il
Sostegno deve poter girare con facilità.
12. Arrotolare il Cavo Lungo (47) intorno a una
Puleggia da 90mm (44). Attaccare la Puleggia e
un paio di Copri-Puleggia (43) al foro più alto sul
Sostegno a "U" Lungo (23) con un Bullone da
M10 x 52mm (65) e un Controdado in Nylon da
M10 (68). Assicurarsi che le linguette piccole
sui Copri Puleggia siano in alto.
13. Arrotolare il Cavo Lungo (47) intorno a una
Puleggia da 90mm (44). Attaccare la Puleggia al
sostegno sul Telaio Superiore (4) con un Bullone
da M10 x 45mm (82) e un Controdado in Nylon
da M10 (68).

10
14. Attaccare il Cavo Lugno (47) al Sostegno a “U”
Corto (24) con un Controdado in Nylon da M8
(58) e una Rondella da M8 (60). Vedere il dise-
gno nel riquadro. Non avvitare troppo il
Controdado in Nylon; dovrebbe essere avvita-
to nell’estremità del Cavo solo per un paio di
giri.
Attaccare il Sostegno a “U” Corto (24) al Tubo
Pesi (26) con un Boulon da M8 x 42mm (79) con
un Controdado in Nylon da M8 (58). Non stringe-
re troppo il Controdado; il Sostegno a “U”
deve poter girare sul Tubo Pesi.
15. Localizzare il Cavo Corto (48). Infilare il Cavo
Corto attraverso il gabbia sul Telaio Press (6).
Attaccare la Puleggia da 90mm (44) al telaio
Press con un Bullone da M10 x 195mm (75), e un
Controdado in Nylon da M10 (68). Assicurarsi
che l’estremità con la pallina del Cavo sia sul
lato indicato della gabbia.
16. Arrotolare il Cavo Corto (48) attorno alla Puleggia
da 90mm (44). Attaccare la Puleggia e due Copri
Puleggia (43) al foro inferiore del Montante (3) con
un Bullone M10 x 98mm (78), una Rondella M10
(62), e un Controdado in Nylon da M10 (68).
Assicurarsi che le linguette piccolo sui Copri
Puleggia siano sul lato mostrato.
17. Arrotolare il Cavo Corto (48) attorno alla Puleggia
da 90mm (44). Attaccare la Puleggia e due Copri
Puleggia (43) al Telaio Press (6) con un Bullone
M10 x 85mm (66), una Rondella M10 (62), e un
Controdado in Nylon da M10 (68). Assicurarsi
che le linguette larghe sui Copri Puleggia
siano sul lato mostrato.
17
14
15
16
79
24
58
44
68
6
75
48
Cage
Ball
3
Linguette
Piccola
62
78
43
43
44
48
68
Linguette
Larghe
68
6
66
62
44
43
48
43
47
47
24
26
58
60

11
18. Direzionare il Cavo Corto (48) attorno alla
Puleggia da 90mm (44). Attaccare la Puleggia e
due Copri Puleggia (43) al foro centrale del
Montante (3) con un Bullone M10 x 98mm (78),
una Rondella da M10 (62), e un Controdado in
Nylon da M10 (68). Assicurarsi che le linguette
larghe sui Copri Puleggia siano sul lato
mostrato.
19. Attaccare la fine del Cavo Corto (48) al Sostegno
ad “U” Lungo (23) con un Controdado in Nylon da
M8 (58) ed una Rondella da M8 (60). Vedere il
disegno nel riquadro. Non avvitare troppo il
Controdado; dovrebbe essere avvitato nell’e-
stremità del Cavo in modo tale che solo un
paio di filettature si vedano sopra il dado.
20. Inserire un Cappuccio Interno Quadrato da
38mm (53) nel Telaio Sedile (5).
Inserire il Bullone Trasporto da M6 x 50mm (71)
attraverso il foro centrale situato sulla Piastra
Sedile (42). Attaccare la Piastra Sedile al Sedile
(12) con due Viti da M6 x 16mm (67).
Inserire il Bullone Trasporto da M6 x 50mm (71)
attraverso l’indicato foro situato sul Telaio Sedile
(5). Avvitare un Controdadi in Nylon da M6 (61)
con una Rondella da M6 (63) al Bulloni di
Sostegno.
Attaccare l’altra estremità del Sedile (12) al Telaio
Sedile (5) con una Rondella da M6 (63) e la Vite
da M6 x 50mm (70).
18
Linguette
Larghe
43
43
44
48
3
68
62
78
20
12
23
71
42
67
53
5
53
63
61
70
58
58
60
48
48
23
19
Montaggio Sedile

12

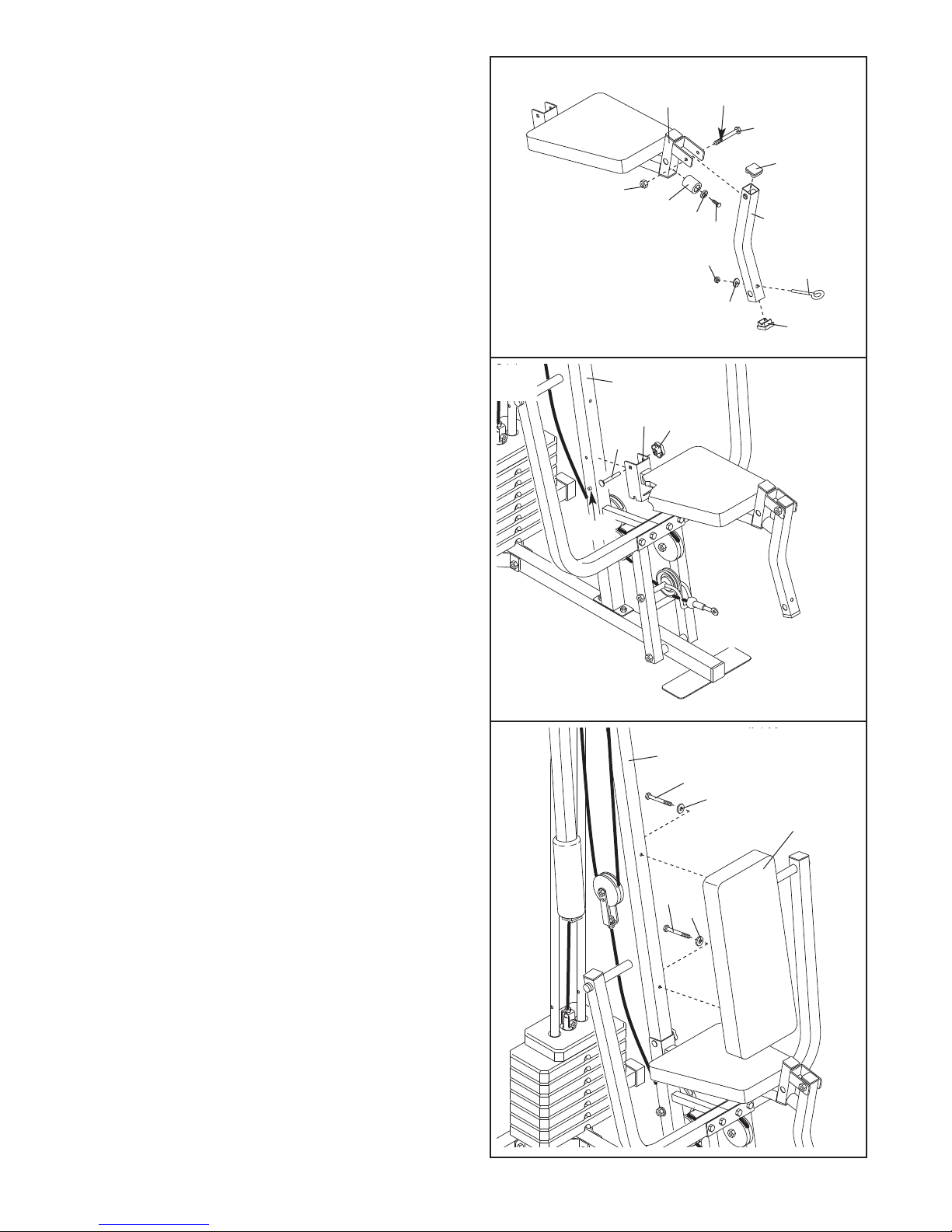

21. Inserire un Cappuccio Interno Quadrato da 38mm
(53) nel Leva Gamba (8). Attaccare il
Respingente Sedile (40) con una Vite da M4 x
20mm (84) e una Rondella da M6 (63).
Lubrificare un Bullone da M10 x 62mm (87).
Attaccare il Leva Gamba (8) al Telaio Sedile (5)
con il Bullone ed un Controdado in Nylon da M10
(68). Non stringere troppo il Controdado in
Nylon. Assicurare che il Leva Gamba si muo-
vino liberamente.
Attaccare il Bullone a Occhiello (88) al Leva
Gamba (8) nelle direzioni mostrate con una
Rondella da M8 (60) e un Controdado in Nylon
da M8 (58).
22. Appoggiare il Telaio Sedile (5) sull’indicato perno
situato sul Montante (3). Attaccare il Telaio del
Sedile al Montante con un Bullone Trasporto da
M8 x 65mm (57) e la Manopola Sedile (21).
23. Attaccare il Schienale (11) al Montante (3) con
due Viti da M6 x 63mm (72) e due Rondelle da
M6 (63).
21
22
5
3
21
57
Perno
5
53
58
84
63
40
68
8
88
53
60
87
Lubrificare
23 3
11
72
72
63
63

24. Inserire quattre Cappucci Interni Rotondi da
19mm (39) nell’estremità del Tubo Rullo (37).
IInserire il Tubo Rullo (37) nel Telaio Sedile (5).
Far scivolare due Imbottiture in Gommapiuma
(38) sulle estremità del Tubo Rullo.
Inserire il Tubo Rullo (37) nel Leva Gamba (8).
Infilare un’Imbottitura in Gommapiuma (38) in
entrambe le estremità del Tubo Rullo.
24
5
38 37
37
39
39
8
38
38
13
25. Attaccare il Cuscinetto Flessione (13) al Paletto
Flessione (14) con due Viti da M6 x 16mm (67).
26. Far scivolare due Impugnatura (31) sulle estre-
mità della Barra Dorsale (32).
25
26
13
31
31
14
32
67
27. Assicurarsi che tutte le parti siano appropriatamente fissate. L’uso di tutti gli altri rimanenti pezzi verrà spie-
gato nella sezione REGOLAZIONE, a partire da pagina 14 di questo manuale.
Bisognerà tirare alcune volte le estremità di ciascun cavo assicurandosi così che questi si muovino libera-
mente attorno le pulegge. Se i cavi non dovessero muoversi liberamente, localizzare e correggere il proble-
ma prima di utilizzare l’sistema di pesi. IMPORTANTE: Se i cavi non sono direzionati appropriatamente,
potrebbero danneggiarsi durante l’uso di pesi elevati. Fare riferimento al DIAGRAMMA ROTTA CAVI
a pagina 17 di questo manuale per vedere la giusta rotta dei cavi. Fare riferimento a MANUTENZIONE
E LOCALIZZAZIONE DEI GUASTI a pagina 18.

14
REGOLAZIONE
Le istruzioni sottostanti descrivono come ciascuna parte del sistema pesi può essere regolata. Inoltre, far riferi-
mento alla guida agli esercizi che l’accompagna per vedere la froma corretta di numerosi esercizi. IMPORTANTE:
Quando si attacca il accessori, assicurarsi che gli attacchi siano nella giusta posizione di partenza per
l’esercizio che si vuole eseguire. Se dovesse esserci un allentamento nel cavo o nella catena durante
l’esecuzione di un esercizio, l’efficienza di questo sarà ridotta.
47
32
35
30
18
CAMBIARE L’AMMONTARE DEI PESI
Per cambiare la composizione del gruppo pesi, inserire
un Perno Pesi (30) sotto il Peso (18) desiderato.
Assicurarsi di inserire il Perno Pesi fino a che l’estre-
mità piegata del Perno Pesi non tocchi i Pesi, e di
girare l’estremità piegata verso il basso. La composi-
zione del gruppo pesi può essere cambiata dalle 6
libbre alla 93,5 libbre, con incrementi di 12,5 libbre. A
causa dei cavi e delle pulegge, la quantità reale di
resistenza di ciascuna stazione di esercizio
potrebbe variare dalla quantità di pesi usata.
Utilizzare la TABELLA DI RESISTENZA DEI PESI a
pagina 16 per trovare la quantità reale di resisten-
za su ciascuna stazione pesi.
ATTACCARE GLI ACCESSORI ALLA STAZIONE
PULEGGIA ALTA O BASSA, O AL LEG LEVER
Attaccare la Barra Dorsale (32) al Cavo Lungo (47)
con un Fermaglio Cavo (35). Per alcuni esercizi, la
Catena (non mostrato) dovrebbe essere installata tra
la Barra Lat e il Cavo Alto tramite due Fermagli.
Regolare la lunghezza della Catena tra la Barra
Lat ed il Cavo Lungo così da essere nella giusta
posizione di partenza per l’esercizio.
Nota: Il telaio sedile deve essere rimosso dal
montante anteriore prima di utilizzare il Cavo
Corto (non mostrato). (Vedere ATTACCARE E
RIMUOVERE IL SEDILE, a pagina 15).
La Cinghia Caviglia (non mostrata) o l’Impugnatura
(non mostrata) possono essere attaccate al Cavo
Lungo (47), al Cavo Corto (non mostrato), o al Leg
Lever (non mostrato) nello stesso modo.

15
ATTACCARE E RIMUOVERE IL SEDILE
Posizionare il sostegno sul Telaio Sedile (5) sul perno
indicato sul Montante (3). Attaccare il Telaio Sedile al
Montante con il Bullone Trasporto da M8 x 65mm (57)
e la Manopola Sedile (21).
Per alcuni tipi di esercizi, bisognerà rimuovere il
Sedile (12). Per fare ciò, prima di tutto assicurarsi
che la Catena (non mostrato) non sia attaccata al
Leva Gamba (8), dopodiché rimuovere la Manopola
Sedile (21) ed il Bullone Trasporto da M8 x 65mm
(57) dal Telaio Sedile (5). Sollevare il Telaio Sedile
dal Montante (3).
COME ATTACCARE IL LEG LEVER ALLA
STAZIONE PULEGGIA BASSA
Per utilizzare il Leva Gamba (8), bisognerà attaccare
il sedile al montante anteriore (vedere ATTACCARE
E RIMUOVERE IL SEDILE sopra).
Attaccare il Cavo Corto (48) al sostegno sul dietro
del Leva Gamba (8) con una Catena (36) e due
Fermagli Cavo (35).
ATTACCARE L’INGINOCCHIATOIO
Per utilizzare l’Cuscinetto Flessione (13) rimuovere
l’indicato Cappuccio Interno Quadrato da 38mm (53)
dal Telaio Sedile (5). Inserire il Paletto Flessione (14)
nel Telaio Sedile e fermarlo con la Manopola
Flessione (15).
BLOCCARE IL GRUPPO PESI
Per evitare l’uso non autorizzato del sistema pesi,
inserire la Barra Bloccaggio (27) nel foro indicato su
una delle Guide Pesi (16) e fermare la Barra
Bloccaggio con il Bloccaggio (28).
Rimuovere il Bloccaggio (28) e la Barra Bloccaggio
(27) per utilizzare nuovamente il sistema pesi.
21
5
3
Perno
12
8
57
48
36
8
35
14
13
15
53
5
27
28
16

16
PESI BRACCIO BRACCIO LEG PULEGGIA PULEGGIA
PRESS (lbs.) FARFALLA (lbs.) LEVER (lbs.) ALTA (lbs.) BASSA (lbs.)
Superiore 28 11 29 19 29
1 49 18 59 32 59
2 69 26 90 45 90
3 94 38 120 62 120
4 118 50 150 77 150
5 144 67 184 93 184
6 165 80 210 107 210
7 187 93 235 124 235
Questa tabella mostra la resistenza dei pesi approssimativa per ogni stazione. “Superiore” si riferisce al peso
superiore a 6 libbre. Gli altri numeri si riferiscono alle piastre di pesi da 12,5 libbre. La resistenza del braccio far-
falla qui sotto descritta é relativa ad un solo braccio. La resistenza attuale ad ogni stazione può variare a causa
della frizione tra i cavi, le pulegge, ed il trasporto pesi. Nota: 1 lb. = .454 kg.
TABELLA DI RESISTENZA DI PESI

17
DIAGRAMMA ROTTA CAVI
I diagrammi raffigurati sotto mostrano la giusta rotta del Cavo Lungo (47) e del Cavo Corto (48). Fare uso dei
diagrammi per assicurare che entrambi i cavi siano montati correttamente. Se i cavi non vengono direzionati
correttamente, l’home gym system non funzionerà appropriatamente causando possibili danni. I punti di parten-
za e finali dei cavi sono stati marcati per facilitare la localizzazione. Accertarsi che i fermi non tocchino e non
chiudano i cavi.
4
3
2
7
6
54
3
2
8—Trasporto Pesi
1—Puleggia Bassa
1—Puleggia Alta
Cavo Lungo (47)
5—Sostegno ad “U” Lungo
Cavo Corto (48)

18
MANUTENZIONE E LOCALIZZAZIONE DEI GUASTI
Ispezionare ed assicurare tutte la parti ogni volta che si usa l’sistema di pesi. Sostituire immediatamente le parti
consumate. La parte esteriore del sistema di pesi può essere pulita semplicemente usando un panno inumidito
con acqua e sapone liquido.
COME STRINGERE I CAVI
Il cavo intrecciato, il tipo di cavo usato negli sistema
di pesi, potrebbe allungarsi leggermente quando
viene usato per la prima volta. Se dovesse esserci un
allentamento ai cavi prima che qualsiasi tipo di resi-
stenza venga applicato agli stessi, questi dovranno
essere regolati e strett.
Il gioco può essere rimosso dai cavi stringendo i
Controdadi in Nylon da M8 (58) all’estremità del Cavo
Lungo (47) o all’estremità del Cavo Corto (48). Per
fare ciò potreste aver bisogno di rimuovere il
Sostegno a “U” Piccolo (24) dal Tubo Pesi (26) o di
rimuovere la Puleggia da 90mm (44) dal Sostegno ad
“U” Lungo (23). Assicurarsi che i cavi non siano trop-
po tirati o il Peso Alto (17) verrà sollevato dal gruppo
pesi.
Ulteriore gioco può essere rimosso muovendo la
Puleggia da 90mm (44) e i Copri Puleggia (43) attac-
cati al Sostegno ad “U” Lungo (23). Rimuovere il
Controdado in Nylon da M10 (68) e il Bullone da M10
x 52mm (65) dalla Puleggia, dai Copri Puleggia, e dal
Sostegno ad “U”. Riattaccare la Puleggia e i Copri
Puleggia a un foro più basso sul Sostegno ad “U” con
il Bullone e il Controdado. Assicurarsi che il Cavo e
la Puleggia si muovano senza intoppi.
Nota: Se il cavo tende ad uscire spesso dalle
puleggie, potrebbe essersi attorcigliato.
Rimuovere il Cavo e rinstallarlo.
Se necessaria la sostituzione dei cavi, fare riferimento
alla sezione COME ORDINARE PARTI DI RICAMBIO
nel retro della copertina di questo manuale.
47
26
24
43
43
43
23
58
58
68
48
76

19
NOTAS

Parte Nº. 188939 R1203A Stampato negli Cina © 2003 ICON Health & Fitness, Inc.
COME ORDINARE PARTI DI RICAMBIO
Per ordinare parti di ricambio, chiamare il nostro Servizio Assistenza Clienti al NUMERO VERDE:
tutti i pomeriggi dalle 15.00 alle 18.00. Fare riferimento ai seguenti dati:
• il NUMERO DEL MODELLO del prodotto (WLEVSY19220)
• il NOME del prodotto (WESLO®GYM 1500 sistema di pesi)
• il NUMERO DI SERIE del prodotto/i elencato nella copertina di questo manuale
• il NUMERO DEL DIAGRAMMA e la DESCRIZIONE della parte/i (vedere la LISTA DELLE PARTI al centro di
questo manuale).
800 865114
