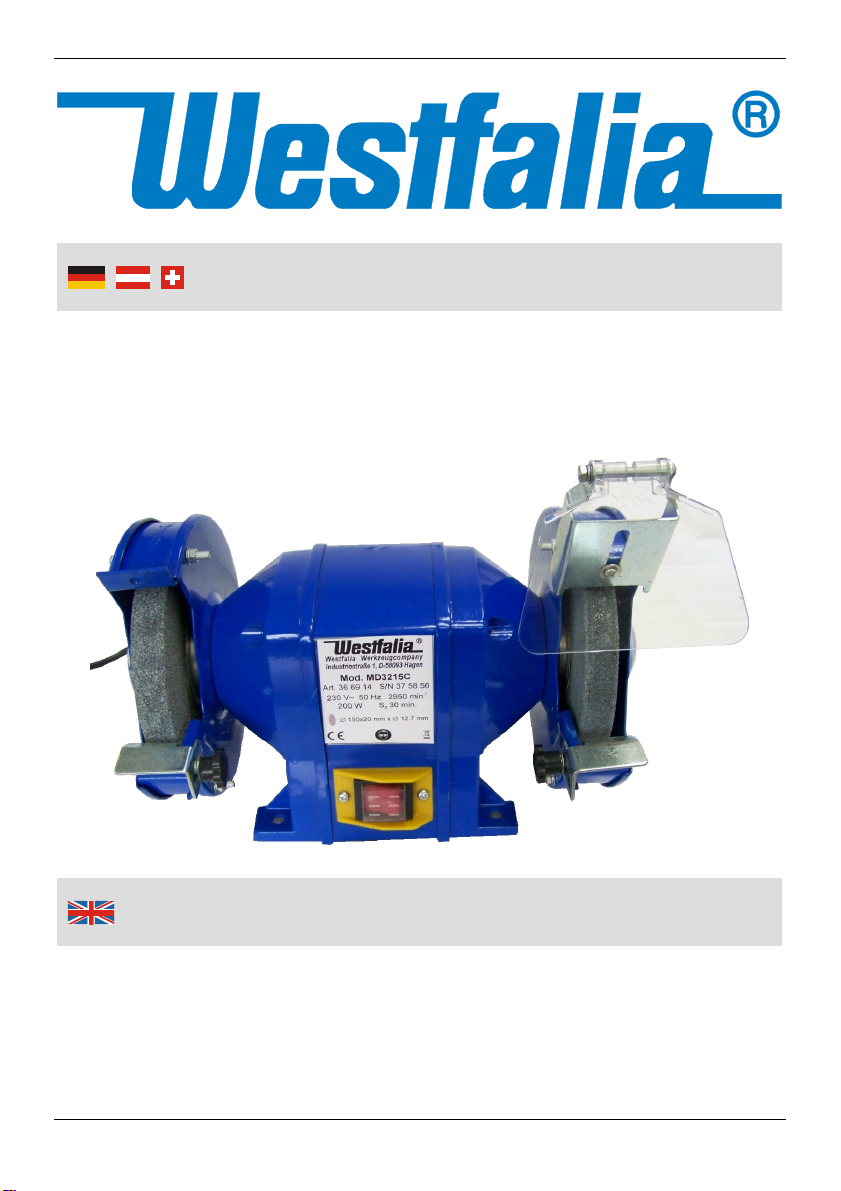

Westfalia MD3215C User manual

Westfalia Bedienungsanleitung
Nr. 108184

150 mm Doppelschleifer 200 W
MD3215C
A
rtikel Nr. 36 69 14
150 mm Double Grinder 200 W
MD3215C
A
rticle No. 36 69 14
Bedienungsanleitung
Instruction Manual

II
This double grinder with its two aluminium oxide grinding stones with different
coarseness for rough and fine grinding is a classic tool for grinding and
sharpening.
Because the stones rotate up to 2950 rounds per minute material is rapidly
taken off. Please keep in mind that this will rapidly heat the material and my
lead to heat damage. You should always keep a water container at hand to
cool off blades.
Please familiarise yourself with the proper usage of the device by reading and
following each chapter of this manual, in the order presented. Keep these
operating instructions for further reference.
Please read all safety instructions.
This manual contains important information on operating and handling the
device. Keep these operating instructions for further reference. Please pass it
on along with the unit if it is handed over to a third party!
Der Doppelschleifer beinhaltet zwei Korund-Schleifsteine unterschiedlicher
Körnung für groben und feinen Schliff.
Da die Schleifsteine sich mit bis zu 2950 Umdrehungen pro Minute drehen,
wird schnell Material abgetragen. Bedenken Sie, daß sich das Werkstück
dabei erhitzt und das Material leicht ausglühen kann. Sie sollten immer eine
kleine Schüssel mit Wasser in Reichweite haben, um die Schneide abzuküh-
len.
Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem Gerät vertraut
und bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut auf.
Bitte lesen Sie alle Sicherheitshinweise.
Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Legen Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte
weitergeben!
Sehr
g
eehrte Damen und Herren
Dear Customers

III
Übersicht
|
Overvie
w
2
2
1
3
1
5
4
6
7
8

IV
Übersicht
|
Overvie
w
1 Funkenabweiser Spark Deflector
2 Schutzscheibe Visor
3 Motorgehäuse Motor Housing
4 Schleifstein grob Medium Grinding Stone
5 EIN-/AUS-Schalter ON/OFF Switch
6 Befestigungsbohrung (4x) Mounting Hole (4x)
7 Werkstückauflage Work Piece Support
8 Schleifstein fein Fine Grinding Stone

1
Safety Notes........................................................................................ Page 10
Setting up the Double Grinder............................................................. Page 11
Attaching the Double Grinder to the Work Bench ............................... Page 11
Intended Operation.............................................................................. Page 11
Grinding............................................................................................... Page 11
Replacing the Grinding Stones ........................................................... Page 12
Truing the Grinding Stones ................................................................. Page 13
Grinding Stone Classification .............................................................. Page 14
Maintenance, Cleaning and Storing .................................................... Page 15
Technical Data .................................................................................... Page 16
Sicherheitshinweise............................................................................. Seite 2
Einrichten des Doppelschleifers.......................................................... Seite 4
Befestigen des Doppelschleifers auf der Werkbank ........................... Seite 4
Bestimmungsgemäßer Gebrauch ....................................................... Seite 4
Schleifen.............................................................................................. Seite 4
Schleifsteinwechsel ............................................................................. Seite 5
Abrichten des Schleifsteins ................................................................. Seite 6
Schleifsteinklassifizierung ................................................................... Seite 7
Wartung, Reinigung und Lagerung ..................................................... Seite 8
Technische Daten ............................................................................... Seite 9
Table of Contents
Inhalt

2
Sicherheitshinweise
Überzeugen Sie sich, dass die Netzspannung mit den Angaben auf dem
Typenschild übereinstimmt.
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen dürfen das
Gerät nicht benutzen, es sei denn sie werden durch eine für ihre Sicher-
heit zuständige Person beaufsichtigt oder erhalten von der zuständigen
Person Anweisungen, wie das Gerät zu benutzen ist.
Tragen Sie persönliche Schutzausrüstung. Verwenden Sie beim
Arbeiten mit dem Doppelschleifer zum Schutz Ihrer Augen immer
eine Schutzbrille.
Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie
vor jeder Verwendung die Schleifsteine auf Absplitterungen und Risse.
Schleifsteine, Flansche, Schleifteller oder anderes Zubehör müssen genau
auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge,
die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen,
drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust
der Kontrolle führen. Die zulässige Drehzahl des Einsatzwerkzeugs muss
mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene
Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann
zerstört werden.
Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den
Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene
Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert
werden.
Verwenden Sie nur Schleifsteine, die den technischen Daten, die Sie in
dieser Anleitung und auf den Schleifsteinen finden, entsprechen.
Überzeugen Sie sich regelmäßig, dass sich die Werkstückauflage(7) nie
weiter als 2 mm vom Schleifstein entfernt befindet.
Die Schleifsteine laufen auch nach dem Ausschalten des Motors längere
Zeit nach. Versuchen Sie niemals die Schleifsteine mit der Hand zu
stoppen.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen die beigefügten
Allgemeinen Sicherheitshinweise sowie folgende Hinweise:

3
Sicherheitshinweise
Tragen Sie beim Arbeiten mit dem Doppelschleifer passende Kleidung.
Synthetische Materialien können durch den Funkenflug beschädigt wer-
den. Eng anliegende Kleidung vermindert die Gefahr, dass sich der Stoff
in den rotierenden Teilen eingeklemmt.
Wenn Sie die räumliche Möglichkeit haben ist es sicherer den Doppel-
schleifer auf der Werkbank zu befestigen. Im Fuß des Doppelschleifers
befinden sich vier Montagebohrungen, die ein Anschrauben ermöglichen.
Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem
Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche
Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener
Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb
des direkten Arbeitsbereichs verursachen.
Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern.
Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer
Materialien. Funken können diese Materialien entzünden.

4
Benutzun
g
Einrichten des Doppelschleifers
Ziehen Sie vor allen Einstell- und Montagearbeiten am Doppelschleifer den
Netzstecker.
1. Vor der Inbetriebnahme müssen an beiden
Schleifsteinen die Werkstückauflage (7) und
die Schutzscheibe (2) zusammen mit dem
Funkenabweiser (1) montiert werden. Die
Werkstückauflage darf höchstens in einem
Abstand von 2 mm vom Schleifstein mon-
tiert werden. Kontrollieren Sie auch später
in regelmäßigen Abständen den Abstand
der Werkstückauflage vom Schleifstein, da
sich dieser durch die Abnutzung des
Schleifsteins mit der Zeit erhöht.
2. Montieren Sie die Schutzscheibe (2) mit
dem Funkenabweiser (1). Der Funkenab-
weiser sollte so nah wie möglich am
Schleifstein angebracht werden um seine
Funktion erfüllen zu können.
Befestigen des Doppelschleifers auf der Werkbank
1. Verwenden Sie zum Befestigen vier passende Muttern und vier M6
Schrauben, die ca. 15 – 20 mm länger als die Stärke Ihrer Arbeitsplatte
sind.
2. Befestigen Sie den Doppelschleifer mit Hilfe der vier Befestigungsbohrun-
gen (6) auf die Platte oder die Werkbank.
Bestimmungsgemäßer Gebrauch
Der Doppelschleifer ist nur zum Trockenschleifen bestimmt.
Die zwei keramisch gebundenen Schleifsteine sind zum
Schleifen von Metallen und Hartmetallen geeignet.
Schleifen
Der Doppelschleifer ist mit einem groben und einem feinen Schleifstein
ausgestattet.
1. Setzen Sie den Doppelschleifer mit dem EIN-/AUS-Schalter (5) in Betrieb.
Beide Schleifsteine werden gleichzeitig durch den Motor angetrieben.

5
Benutzun
g
2. Betreiben Sie den Doppelschleifer bei der erstmaligen Inbetriebnahme
5 Minuten im Leerlauf.
3. Stützen Sie das zu bearbeitende Werkstück immer auf der Werkstückauf-
lage (7) ab. Ohne Werkstückauflage können Sie leicht die Kontrolle über
das Werkstück verlieren und das Werkstück kann Ihnen aus der Hand
geschleudert werden.
4. Führen Sie das Werkstück nie in einem spitzen Winkel gegen die
Laufrichtung des Schleifsteins. Es kann zu einem Rückschlag kommen.
5. Beim Schleifen kommt es zu einer Erwärmung des Werkstücks. Dies kann
zu einer Veränderung der Materialeigenschaften führen. Lassen Sie das
Material deshalb immer wieder abkühlen.
Schleifsteinwechsel
1. Um den Schleifstein zu
wechseln lösen Sie die drei
Kreuzschlitzschrauben an der
Außenabdeckung der Schutz-
haube und nehmen Sie die
Abdeckung ab.
2. Lösen Sie nun die Mutter, die
den Schleifstein auf der Achse
fixiert, mit einem passenden
Ring- oder Maulschlüssel. Das
Gewinde auf der linken Seite
ist ein Linksgewinde, drehen
Sie deshalb beim Lösen der
Mutter den Schlüssel im Uhr-
zeigersinn.
3. Achten Sie darauf die rechte und die linke Mutter beim Ablegen nicht zu
verwechseln. Um die Mutter lösen zu können, halten Sie den Schleifstein
mit der Hand fest, um ein Mitdrehen der Achse zu verhindern.
4. Nach dem Entfernen der Mutter können Sie den äußeren Flansch und der
Schleifstein samt Papierscheibe von der Achse ziehen.
5. Vor der Montage unterziehen Sie den neuen Schleifstein einer Sicht- und
Hörkontrolle. Untersuchen Sie den Stein auf Risse im Material. Zur Hör-
kontrolle klopfen Sie den Schleifstein mit einem harten Gegenstand

6
Benutzun
g

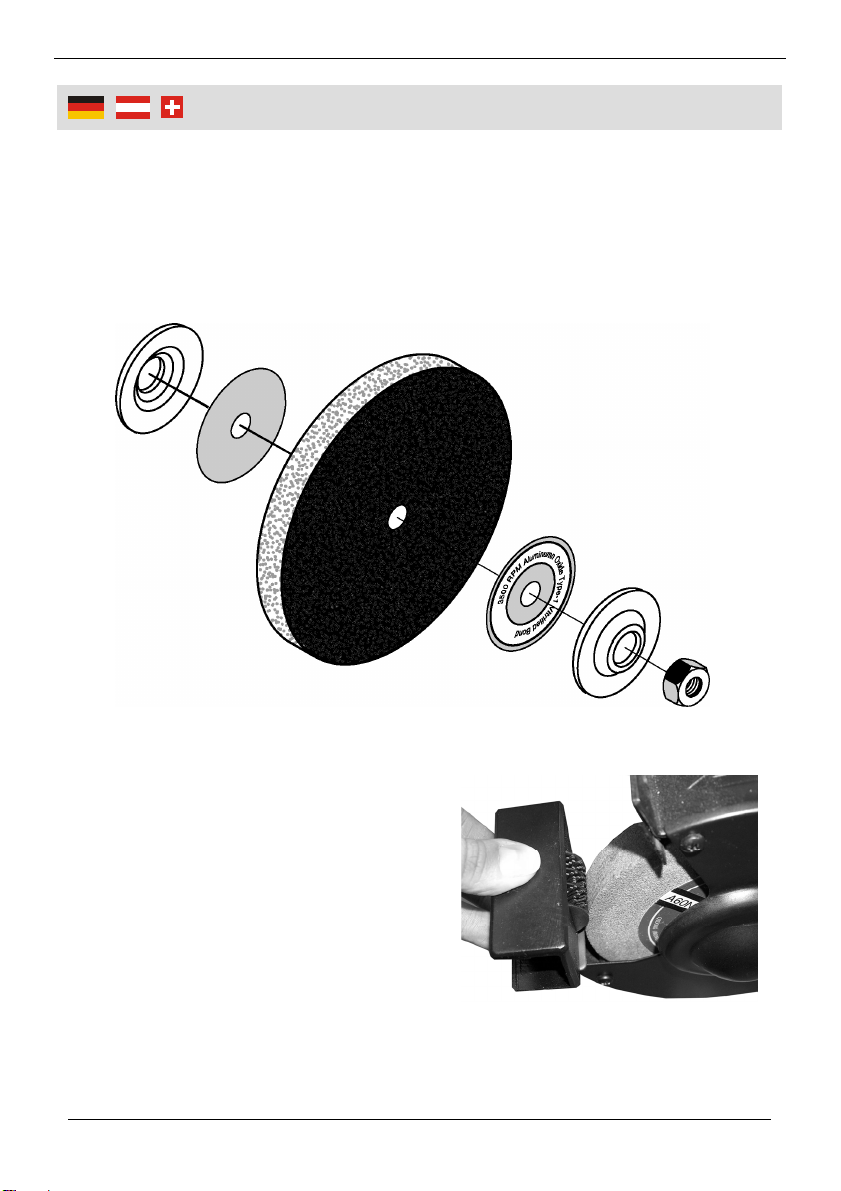

Papier/
Kunststoff-
scheibe
Flansch
Papier/
Kunststoff-
scheibe
Flansch
Schleifstein
Mutter
vorsichtig ab. Der Ton muss immer klar und an allen Stellen gleich sein.
Bei Rissen im Stein bricht der Ton hingegen schnell ab und ist dumpf.
Ein fehlerhafter Schleifstein darf nicht montiert werden. Der Schleifstein ist
den Belastungen nicht gewachsen und könnte im Betrieb auseinander
brechen.
6. Bei der Montage des Schleifsteins gehen Sie wie in der Skizze dargestellt
vor.
Abrichten des Schleifsteins
Nach längerem Einsatz können die
Schleifeigenschaften des Schleifsteins
nachlassen oder es können Riefen und
Rillen im Material entstanden sein. Mit
einem Konditionierer können Sie den
Schleifstein wieder neu abrichten.
1. Schalten Sie dazu den Doppel-
schleifer an und führen Sie wie
abgebildet den Konditionierer gegen
den Schleifstein.
2. Prüfen Sie in kurzen Abständen ob schon genügend Material abgetragen
wurde und setzen Sie gegebenenfalls das Abrichten fort. Justieren Sie die
Werkstückauflage (7) und den Funkenabweiser (1) neu.

7
Benutzun
g
Schleifsteinklassifizierung
Auf dem Schleifstein finden Sie neben den Dimensionen des Steins wie
Durchmesser, Breite und Bohrungsdurchmesser einen Spezifikationscode. Die
Bedeutung der Zahlen-/Buchstabenkombination können Sie der Tabelle ent-
nehmen.
Daten Beschreibung Bemerkungen
ASCHLEIFMITTEL
A Für Aluminium Oxide
C Für Silicon Karbid
60 SCHLEIFKORNGRÖßE 24 (grob),30,36,46,54,60,70,80 (fein)
MQUALITÄT K (weich),L,M,N,O,P (hart)
5STRUKTUR
Strukturzahlen, die den Porositätsgrad angeben,
sind in der Markierung nicht immer angeführt
VBINDEMITTEL V = Keramik

8
W
artun
g,
Reini
g
un
g
und La
g
erun
g
Um Verletzungsgefahren zu vermindern, ziehen Sie immer den Netz-
stecker bevor Sie das Gerät reinigen.
Überprüfen Sie vor jeder Benutzung den Zustand Ihres Doppelschleifers.
Kontrollieren Sie die Schutzvorrichtungen, den Schalter und das
Netzkabel. Prüfen Sie auf lockere Schrauben, schlechtere Ausrichtung,
Verbindung von beweglichen Teilen, gebrochene Teile und alle anderen
Faktoren, die einen sicheren Betrieb beeinträchtigen.
Schalten Sie das Gerät sofort aus, wenn ein ungewöhnliches Geräusch
oder Vibrationen entstehen. Falls das Gerät Zeichen einer Beschädigung
zeigt, verwenden Sie es bitte nicht weiter, sondern lassen Sie es durch
einen Fachmann instand setzen oder wenden Sie sich an unsere Kunden-
betreuung.
Halten Sie das Gerät sauber, trocken und frei von Öl und Fett.
Benutzen Sie nur ein mildes Reinigungsmittel und ein feuchtes Tuch um
Ihr Werkzeug zu reinigen.
Benutzen Sie in der Nähe von dem Elektrowerkzeug nie leichtentzündli-
ches oder brennbares Lösungsmittel.

9
Technische Daten
Modell MD3215C
Spannung 230 V
Frequenz 50 Hz
Drehzahl 2950 min-1
Nennleistung 200 W
Schutzklasse I
Schutzart IP44
Schleifsteinmaße 150 x 20 x 12,7 mm
Innere Bohrung Ø 12,7 mm
Schleifstein fein A 60 PV
Schleifstein grob A 36 PV
Netzleitung H05VV-F 3G 0,75 mm² 1,8 m
Kabellänge 180 cm
Gewicht 8,5 kg
Abmessung
Breite 345 mm
Höhe 200 mm
Tiefe 227 mm
Vibration 1,53 m/s²
Schalldruckpegel 82,2 dB(A)
Schallleistungspegel 88,6 dB(A)

10
Safet
y
Notes
Make sure the voltage corresponds to the type label on the unit.
Persons with limited physical, sensorial or mental abilities or lack of know-
how and/or lack of knowledge are not allowed to use the unit, unless they
are supervised for their safety by a qualified person or are briefed by the
responsible person how to use the unit.
Wear personal protective equipment. Always wear safety goggles
to prevent your eyes when using the double grinder.
Do not use damaged grinding stones. Check the stones for cracks and
other damage before each use.
Grinding stones, flanges, discs and other accessories must fit precisely
into the shaft of the grinder. Tools which do not fit precisely the shaft
vibrate and may cause loss of control. The permitted speed of the tool
must be at least equal to the overspeed of the power tool. Accessories
which rotate faster than permitted may be destroyed.
Diameter and thickness of the grinding stones must conform to the
requirements of your power tool. Stones of wrong size cannot be shielded
or controlled.
Use only grinding stones which conform to the technical data in this
manual and on the stones.
Regularly confirm whether the work piece support (7) is not further than
2 mm away from the grinding stone.
The grinding stones will rotate for some time after the motor has been
turned off. Never try to stop the stones by hand.
Wear suitable clothing when using the grinder. Synthetic materials may be
damaged by flying sparks. Tight clothing will not get caught in moving
parts easily.
For save operation and if possible, it is advisable to bolt the grinder to a
work bench. In the base of the grinder there are four mounting holes, with
which the grinder can be mounted.
Keep other people out of the immediate working area. All persons in the
working area must wear personal protective equipment. Fragments of the
work piece or the grinding stone may fly off and cause injuries or dam-
ages.
Keep the power cable away from rotating parts.
Do not use this tool close to combustible materials. These materials may
be ignited by flying sparks.
Please note the included General Safety Notes and the following
safety notes to avoid malfunctions, damage or physical injury:

11
O
p
eration
Setting up the Double Grinder
Before undertaking any work on the machine,
pull the power plug.
1. Before start-up the visor (2) and the spark
deflector (1) must be attached to both
grinding stones. The work piece support (7)
must not be further away from the grinding
stone than 2 mm. Check this distance
regularly while using the grinder because
the diameter of the stone decreases over
time during use.
2. The visor (2) is installed together with the
spark deflector (1). The spark deflector
should be mounted as close to the stone as
possible to be effective.
Attaching the Double Grinder to the Work Bench
1. To attach the grinder use nuts and M6 screws which are approximately
15 – 20 mm longer than your work top is thick.
2. Attach the grinder with the provided mounting holes (6) and the screws to
the work bench.
Intended Operation
The double grinder is designed for dry grinding only.
Both vitrified bonded grinding stones are suitable for grinding
metal and hard metal.
Grinding
The double grinder is equipped with a fine and a coarse grinding stone.
1. Turn the unit on with the ON/OFF switch (5). Both stones are simultane-
ously driven by the motor.
2. When using the double grinder for the first time, operate it for 5 minutes
without load.
3. Always rest the work piece on the work piece support (7) during work.
Without the support you might loose control of the work piece and it may
even be thrown from your hand.

12
O
p
eration
4. Do not hold the work piece against the stone in a sharp angle against the
rotating direction of the stone. A kickback may result.
5. The work piece may become very hot during grinding. This may lead to a
change in the material properties of the work piece. Therefore, allow the
work piece to cool down during work.
Replacing the Grinding Stones
1. To replace the stone, loosen
the three cross-head screws of
the outer side of the hood and
remove the outer part.
2. Now loosen the main retaining
nut of the stone with a suitable
open end or ring spanner. The
treads on the left hand side are
left hand treats; the nut is
loosened by turning clockwise.
3. Be careful not to confuse the nuts when putting them down. Hold the
stone in place to keep shaft and stone from turning and be able to loosen
the nut.
4. After the nut has been removed, the outer flange and the grinding stone
with the paper liners can be pulled off the shaft.
5. Before mounting, check the stone for damages visually and acoustically.
Visually check for cracks. After the visual check, gently percuss the stone
with a hard object. The sound must be clear and sound alike in all parts of
the stone. If the sound is dull, the stone is probably cracked and should
not be used.
Do not use a cracked stone, it is not able to withstand the loads of use
and may suddenly break up during use.

13
O
p
eration

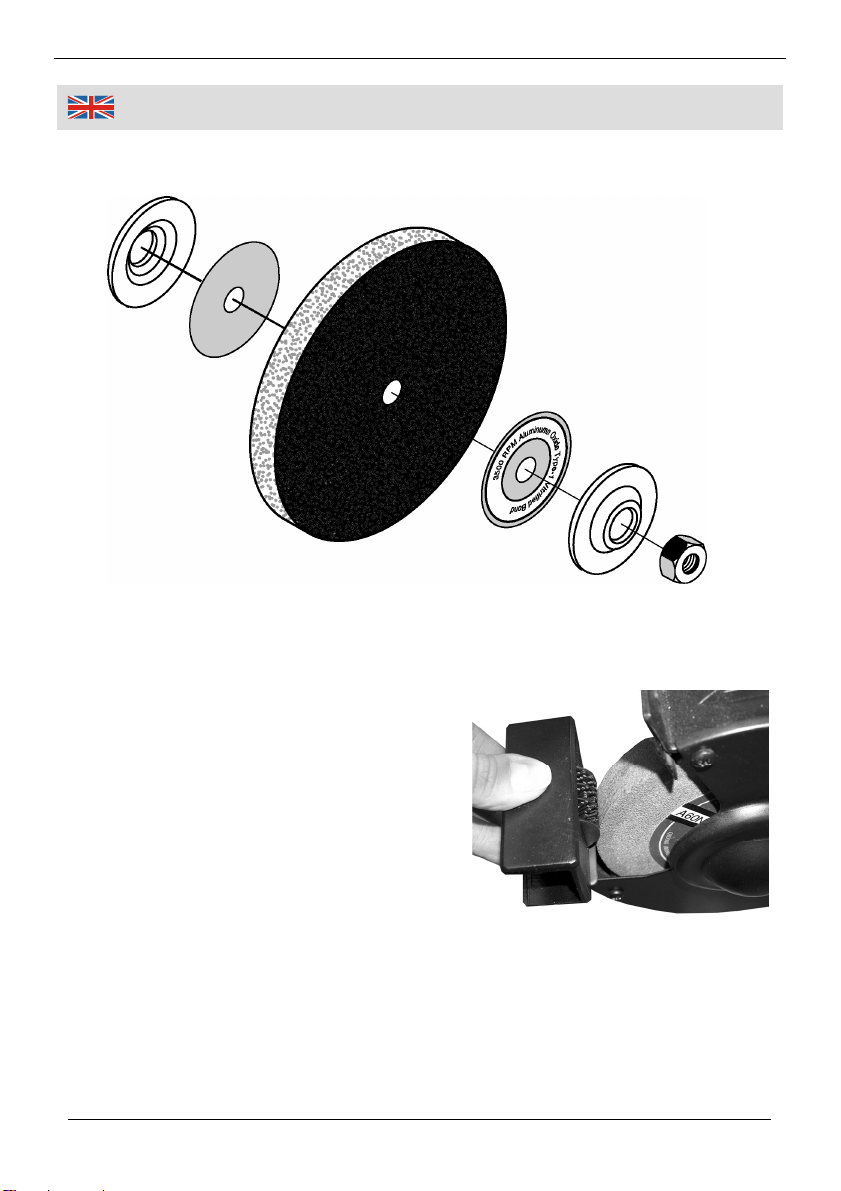

Flange
Paper/
Fiber-Disc
Flange Nut
Paper/
Fiber-Disc
Grinding Stone
6. Mount the stone as shown below.
Truing the Grinding Stones
After extended use, the performance of the
stones may deteriorate or the grinding
surfaces may become untrue. With the
conditioner you can true the grinding
stones.
1. Turn on the double grinder and hold
the conditioner against the grinding
stone as shown.
2. Check in short intervals whether the surface is satisfactory or the process
must be continued. Readjust the position of the work piece support (7) and
the spark deflector (1).

14
O
p
eration
Grinding Stone Classification
Besides the technical data as diameter, width and centre hole size the grinding
stones are labelled with a digit/number code. The meaning of that digit/number
code can be gathered from the table below.
Data Meaning Comment
AGRINDING MATERIAL
A For Aluminium Oxide
C For Silicon Carbide
60 GRAIN SIZE 24 (coarse),30,36,46,54,60,70,80 (fine)
MQUALITY K (soft),L,M,N,O,P (hard)
5STRUKTURE
Structural numbers indicating the degree of
porosity, these are not always present.
VBINDER V = Ceramic

15
Maintenance
,
Cleanin
g
and Storin
g
To avoid injuries, always pull the power plug before undertaking any work
on the machine.
Before each use, check the condition of the double grinder.
Check the protective equipment, the switch, and the power cord. Check for
loose screws, poor alignment, loose connections, broken parts and all
other factors, which might interfere with safe operation.
Turn the unit off immediately if an unusual sound is noticed or unusual
vibrations occur. If the double grinder shows any kind of damage, do not
continue using it but have it repaired by a professional or turn to our
customer support department.
Keep the double grinder clean, dry and free from grease and oil.
Use only mild detergent and a moistened cloth to clean your tool.
Never use highly inflammable or combustible solvent around the double
grinder. Sparks may ignite these materials.
