Westfalia 85 45 90 User manual

Trockenbauschleifer 710 W
Artikel Nr. 85 45 90
Drywall Sander 710 W
Article No. 85 45 90
Bedienungsanleitung
Instruction Manual

II
Sehr geehrte Damen und Herren
Der Trockenbauschleifer ist für Trockenschleifarbeiten geeignet. Das Gerät
kann für das Schleifen von Holz-, Metall-, Gips und Spachtelflächen, Entfernen
von Rost, Farben und für den Zwischenschliff verwendet werden.
Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem Gerät vertraut
und bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut auf.
Bitte beachten Sie die Sicherheitshinweise!
Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Legen Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte
weitergeben.
Dear Customers
The drywall sander is intended for dry sanding. It can be used for sanding
wood, metal, plaster, or filler surfaces, for stripping rust or paint and for
sanding basecoat.
Please familiarize yourself with the proper usage of the device by reading and
following each chapter of this manual, in the order presented. Keep these
operating instructions for further reference.
Please read all safety instructions!
This manual contains important information on operating and handling the
device. Keep these operating instructions for further reference. Please pass it
on along with the machine if it is handed over to a third party.

III
Übersicht | Overview
1
2
3
4
5

IV

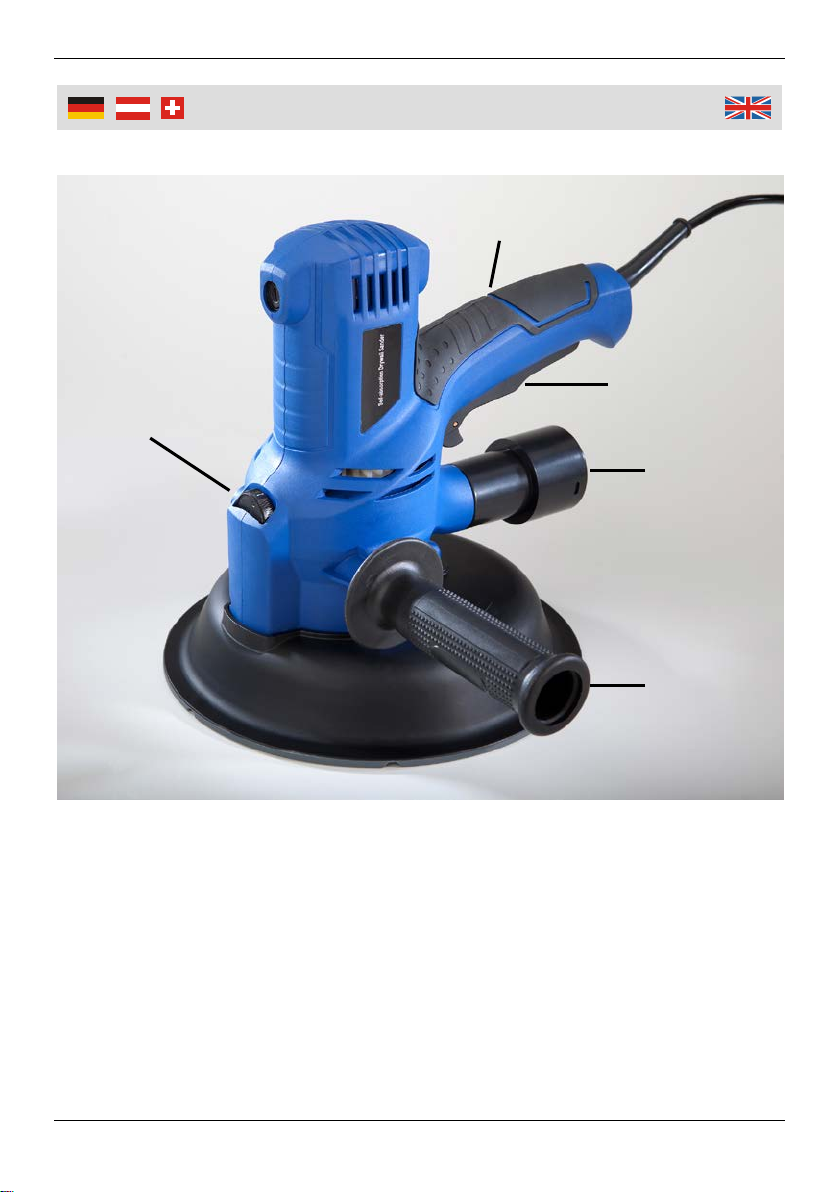

Übersicht | Overview
1 EIN/AUS-Schalter ON/OFF Trigger
2 Handgriff Handle
3 Regler für Drehzahlvor-
wahl Speed Adjusting Dial
4 Zusatzhandgriff Auxiliary Handle
5 Flansch der Staubabsau-
gung Dust Extraction Flange

1
Inhaltsverzeichnis
Sicherheitshinweise............................................................................. Seite 2
Vor der ersten Benutzung ................................................................... Seite 6
Bestimmungsgemäßer Gebrauch ....................................................... Seite 6
Schleifpapier aufsetzen....................................................................... Seite 6
Schleifteller Ausbauen......................................................................... Seite 6
Staubfangbeutel montieren/abnehmen/entleeren............................... Seite 6
Schleifer ein- und ausschalten............................................................ Seite 7
Regler für Drehzahlvorwahl................................................................. Seite 7
Schleifen.............................................................................................. Seite 7
Wartung und Reinigung....................................................................... Seite 8
Technische Daten ............................................................................... Seite 12
Verbrauchsmaterial............................................................................. Seite 12
Table of Contents
Safety Notes........................................................................................ Page 3
Before first Use ................................................................................... Page 9
Intended Use....................................................................................... Page 9
Attaching the Sanding Paper .............................................................. Page 9
Removing the Sanding Pad ................................................................ Page 9
Assembling/Disassembling/Emptying the Dust Collection Bag.......... Page 9
Switching the Sander ON and OFF .................................................... Page 10
Speed Adjusting Dial........................................................................... Page 10
Sanding............................................................................................... Page 10
Maintenance and Cleaning................................................................. Page 11
Technical Data.................................................................................... Page 12
Consumables...................................................................................... Page 12

2
Sicherheitshinweise
Überzeugen Sie sich, dass die Netzspannung mit den Angaben auf dem
Typenschild übereinstimmt.
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden durch
eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
Legen Sie den Schleifer erst ab, nachdem er vollständig zum Stillstand
gekommen ist.
Schließen Sie bei allen Schleifarbeiten die Staubfangbeutel. Achten Sie
darauf, dass die integrierte Staubabsaugung funktioniert.
Achtung: Der Schleifer ist nicht für Nass-Schleifarbeiten geeignet.
Tauchen Sie das Gerät nicht in Flüssigkeiten.
Vergewissern Sie sich, dass das Schleifpapier richtig aufliegt, bevor Sie das
Gerät einschalten.
Vermeiden Sie das Berühren beweglicher Teile. Es besteht Verletzungs-
gefahr!
Schleifen Sie unter keinen Umständen asbesthaltige Materialien.
Beim Schleifen können giftige Stäube entstehen, z. B bei bleihaltigen
Anstrichen, einigen Holzarten und Metallen. Die beim Arbeiten
entstehenden Stäube und Späne können gesundheitsgefährdend,
brennbar oder explosiv sein. Tragen Sie Augenschutz, Atemschutz
und Gehörschutz.
Im Falle eines Defekts unternehmen Sie bitte keine eigenen
Reparaturversuche. Kontaktieren Sie den Westfalia Kundendienst
oder lassen Sie das Gerät durch einen Fachmann instand setzen.
Beachten Sie bitte zu
r Vermeidung von Fehlfunktionen,
Schä
den und Gesundheitsgefährdungen die beiliegenden
allgemeinen Sicherheitshinweise und die folgenden Sicher-
heitshinweise:

Safety Notes
3
Make sure the voltage corresponds to the type label on the machine.
Persons with limited physical, sensorial or mental abilities are not allowed to
use the machine, unless they are supervised and briefed for their safety by a
qualified person.
Always lay down the sander before the moving parts have come to complete
stop.
Always attach the dust collection bag while working with the sander. Make
sure that the integrated dust extraction system is functioning.
Attention: The sander is not designed for wet sanding.
Do not immerse the machine in liquids.
Make sure the sanding paper is correctly in place before switching on.
Avoid moving parts while working. There is danger of injury!
Never sand materials containing asbestos.
Please note that poisonous dust may be formed e. g. when
sanding paint, which contains lead, while processing some kinds
of wood or metal. The dust forming during operation may be
hazardous to your health, combustible or explosive. Wear safety
goggles, dust protection and ear protection.
In the case of a malfunction please do not attempt to repair the machine
yourself. Contact the Westfalia customer support department or have it
repaired by a professional.
To avoid malfunction, damage, and physical injury please follow
the included General Safety Notes and the following safety
notes:

Consignes de sécurité
4
Assurez-vous que la tension du réseau correspond aux spécifications de la
plaque signalétique.
Les personnes ayant des capacités physique, sensorielles ou mentales
limitées ne devraient pas utiliser l‘appareil, mais seulement sous le contrôle et
après avoir reçu les instructions de la personne responsable pour la leur
sécurité.
Appuyez la ponceuse seulement après qu'elle est complètement arrêtée.
Fermez pendant tous les travaux, le sac de collecte de poussière. Veiller à ce
que l’aspirateur de poussière intégré fonctionne.
ATTENTION: La ponceuse n'est pas adaptée pour ponçage à l'eau.
Ne pas plonger l'appareil dans un liquide.
Assurez-vous que le papier de verre est positionné correctement avant
d'utiliser l'appareil.
Évitez de toucher les pièces mobiles. Il ya toujours un risque de blessure!
Ne pas poncer aucun matériau contenant de l'amiante.
Au cours de la ponçage se peuvent créer des poussières toxiques, par
exemple à la peinture contenant du plomb, dans certains types de bois et
métaux. La poussière et les copeaux générés pendant le travail peuvent êtres
dangereux pour la santé, inflammables ou explosives. Portez des lunettes de
sécurité, masque anti-poussière et des protecteurs acoustiques.
En cas d'échec, ne pas essayer de réparer vous-mêmes. Contactez le
service client Westfalia ou laisser réparé l’appareil par un technicien qualifié.
S'il vous plaît noter afin d'éviter des dysfonctionnements, des
dommages ou des problèmes de santé les consignes générales
de sécurité annexées et les avertissements suivants:

5
Assicurarsi che la tensione di rete corrisponda alle indicazioni riportate sulla
targhetta.
Persone con limitate capacità fisiche, sensoriali o mentali, non possono
utilizzare l’apparecchio, se non sotto il controllo e dopo aver ricevuto rispet-
tive istruzioni dalla persona responsabile alla loro sicurezza.
Appoggiare la levigatrice solo dopo che si è fermata completamente.
Chiudere durante tutti i lavori, il sacchetto di raccolta polvere. Assicurarsi che
l'aspiratore della polvere integrato funzioni.
Attenzione: La levigatrice non è adatta per il levigare ad umido.
Non immergere l'apparecchio in un liquido.
Assicurarsi che la carta vetrata sia posizionata correttamente prima di
utilizzare l'apparecchio.
Evitare di toccare le parti in movimento. Persiste pericolo di lesioni!
Non levigare in nessun caso materiali contenenti amianto.
Durante il levigare possono crearsi polveri tossiche, ad esempio nelle vernici
contenenti piombo, in alcuni tipi di legno e metalli. La polvere e i trucioli
generati durante il lavoro possono essere pericolosi per la salute, infiammabili
o esplosivi. Indossare occhiali di protezione, maschera antipolvere e una
protezione acustica.
In caso di difetto, si prega di non cercare di riparare per conto proprio.
Contattare il servizio clienti Westfalia o lasciare riparare l'apparecchio da un
tecnico qualificato.
Si prega di notare al fine di evitare malfunzionamenti, danni e
problemi alla salute le istruzioni generali di sicurezza allegate e
le seguenti avvertenze:

6
Betrieb
Vor der ersten Benutzung
Nehmen Sie den Trockenbauschleifer und alle Zubehörteile aus der
Verpackung und überprüfen alle Teile auf Transportschäden. Halten Sie die
Verpackungs-
materialien von Kleinkindern fern. Es besteht Erstickungsgefahr!
Bestimmungsgemäßer Gebrauch
Der Schleifer ist nur für Trockenschleifarbeiten geeignet. Das Gerät ist für die
Bearbeitung von Gips-, und Spachtelflächen geeignet. Das Gerät kann auch
für den Zwischenschliff benutzt werden.
Schleifpapier Aufsetzen
Ziehen Sie den Netzstecker bevor Sie irgendwelche Arbeiten an der Maschine
vornehmen!
Legen Sie das Schleifpapier glatt und zentriert auf den Schleifteller. Drücken
Sie das Schleifpapier auf der gesamten Fläche fest an damit die Klettflächen
einen guten Halt entwickeln. Wählen Sie immer ein Schleifpapier aus, das für
das zu schleifende Material geeignet ist und auch die passende Körnung
besitzt.
Schleifteller Ausbauen
Ziehen Sie den Netzstecker bevor Sie irgendwelche Arbeiten an der Maschine
vornehmen!
Falls es nötig wird, können Sie den Schleifteller vom Gerät abmontieren.
Halten sie dazu die Antriebswelle des Schleiftellers mit dem beiliegenden
Innensechskantschlüssel fest und drehen Sie den Schleifteller gegen den
Uhrzeigersinn vom Gerät ab.
Staubfangbeutel montieren/abnehmen/entleeren
Verwenden Sie in jedem Fall bei allen Arbeiten den Staubfangbeutel oder eine
Staubabsaugungsanlage.
1. Setzen Sie den Schlauch des Staubfangbeutels oder der Staubabsaugung
auf den Flansch (5). Drücken Sie das Anschlussstück bis zum Anschlag
auf das Gehäuse.
2. Zum Abnehmen ziehen Sie den Staubfangbeutel einfach ab. Reinigen Sie
am besten bei jeder Entnahme den Staubfangbeutel als auch das Gehäu-
se. Somit lässt sich der Staubfangbeutel besser einstecken und abneh-
men.
3. Zum Entleeren klopfen Sie den Staubfangbeutel aus.

7
Betrieb
Schleifer ein- und ausschalten
1. Zum Einschalten, drücken Sie die Sperrklinke des EIN/AUS-Schalters
nach vorn und drücken Sie dann den EIN/AUS Schalter.
2. Zum Ausschalten lassen Sie den EIN/AUS-Schalter los.
Lassen Sie nach dem Ausschalten erst den Motor zum Stillstand kommen,
bevor Sie den Schleifer abstellen!
Halten Sie das Gerät beim Arbeiten fest mit beiden Händen und bewegen
Sie die Schleifplatte möglichst parallel zur Werkstückoberfläche gleichmä-
ßig hin und her. So vermeiden Sie Wellenbildung und Riefen. Sie können
das Gerät bei der Arbeit am Handgriff und zusätzlich an der Grifffläche
festhalten oder am Handgriff und am Zusatzhandgriff.
Regler für Drehzahlvorwahl
Mit dem Regler (3) können Sie die Drehzahl den jeweiligen Gegebenheiten
entsprechend anpassen. Wählen Sie die Drehzahl immer so, dass der
Schleifer nicht durch Überlastung zum Stillstand kommt.
Für eine Steigerung der Drehzahl drehen Sie den stufenlos verstellbaren
Regler (3) auf die gewünschte Geschwindigkeit. Die Einstellung kann in sechs
Geschwindigkeiten stufenlos gewählt werden. Die Drehzahl kann auch
während des Betriebes verändert werden.
Hinweis: Die erforderliche Drehzahl beim Schleifen ist vom Werkstoff
abhängig. Am besten lässt sich dies durch einen praktischen Versuch
ermitteln.
Schleifen
Arbeiten Sie beim Schleifen immer mit wenig Druck. Zuviel Druck den
Motor überhitzen.
Verwenden Sie stets den Zusatzhandgriff (4).
Wählen Sie je nach Oberflächenzustand des Materials eine geeignete
Schleifkorngröße.
Gehen Sie beim zweiten Schleifgang zu feinerem Schleifpapier über, bis
die gewünschte Glätte erreicht ist.

8
Betrieb
Wartung und Reinigung
Ziehen Sie den Netzstecker bevor Sie irgendwelche Arbeiten an der
Maschine vornehmen!
Halten Sie die Lüftungsöffnungen immer offen und sauber. Entfernen Sie
nach jedem Einsatz den Schmutz und Schleifstaub mit einem Pinsel oder
mit Druckluft aus den Lüftungsschlitzen.
Reinigen Sie den Schleifer niemals mit Wasser oder anderen Flüssigkei-
ten.
Lagern Sie den Schleifer an einem trockenen und vor Schmutz
geschützten Ort. Lagern Sie das Gerät immer außerhalb der Reichweite
von Kindern und zu beaufsichtigenden Personen.

9
Operation
Before first Use
Remove the drywall sander and all accessories out of the packaging and
check all parts for damage in transit. Keep packaging materials out of reach of
children. There is risk of suffocation!
Intended Use
The sander may only be used for dry sanding work. The machine is suitable
for working on plaster and filler surfaces. The sander can also be used for
intermediate sanding.
Attaching the Sanding Paper
Before undertaking any work on the machine, pull the power plug!
Legen Sie das Schleifpapier glatt und zentriert auf den Schleifteller. Drücken
Sie das Schleifpapier auf der gesamten Fläche fest an damit die Klettflächen
einen guten Halt entwickeln. Always use abrasive papers suited to the material
you want to sand. The papers must have the correct grain size.
Removing the Sanding Pad
Before undertaking any work on the machine, pull the power plug!
Falls es nötig wird, können Sie den Schleifteller vom Gerät abmontieren.
Halten sie dazu die Antriebswelle des Schleiftellers mit dem beiliegenden
Innensechskantschlüssel fest und drehen Sie den Schleifteller gegen den
Uhrzeigersinn vom Gerät ab.
Assembling/Disassembling/Emptying the Dust Collection Bag
Always use the dust collection bag or a dust extraction device when sanding.
1. Place the hose of the dust collection bag or dust extraction device onto the
provided exhaust flange (5). Push the connecting piece onto the flange as
far as it goes.
2. To remove the dust collection bag, just pull the bag outwards. Preferably
clean the dust collection bag and the exhaust connection in the housing
after each use. By doing this the dust collection bag can be easily inserted
and removed.
3. For emptying the dust collection bag, just tap out.

10
Operation
Switching the Sander ON and OFF
1. To switch on the machine, push the locking piece on the ON/OFF switch
forward and push the ON/OFF switch.
2. To switch off the machine release the ON/OFF switch.
After switching off and before putting down the machine, allow the motor
come to a complete standstill!
Hold the machine firmly with your hand when using and whenever possi-
ble, move the machine in a steady motion parallel to the surface. By doing
so, you will avoid grooves or hollows on the surface. You can hold the
machine while operation on the handle and the gripping surface or on the
handle and the auxiliary handle.
Speed Adjusting Dial
With the speed adjusting dial (3) you can adjust the speed according to
application. Select the appropriate speed setting and make sure the sander
dees not become overloaded and stops running.
Turn the speed adjusting dial (3) steplessly to the desired setting to increase
or decrease the speed. The adjusting dial can be ste steplessly in six speeds.
The speed rate can be changed during operation as well.
Hint: The required speed rate for cutting resp. sanding a workpiece depends
on the material that you are going to process. For best performance, make
some practical tests.
Sanding
Apply only moderate pressure on the machine. Excessive pressure will
overheat the machine.
Always use the auxiliary handle (4).
Always select abrasive paper with coarseness suited the condition of the
surface.
Use finer papers in the consecutive sanding until the desired smoothness
is reached.

11
Operation
Maintenance and Cleaning
Before undertaking any work on the machine, pull the power plug!
Keep the ventilation openings clean and free from obstructions at all times.
Clean out the slots after each use with a stiff brush or compressed air.
Do not use water or any other liquid to clean the sander.
Store the sander in a dry place and protect it from dirt. Store the machine
out of reach of children and persons in need of supervision.

12
Technische Daten | Technical Data
Verbrauchsmaterial/Consumables
10 tlg. Schleifscheibenset (3x K 40, 4x K 80, 3x K 120) Art. 85 71 90
10 Piece Set of Sanding Discs (3x G 40, 4x G 80, 3x G 120) Art. 85 71 90
Spannung 230 V~ Voltage
Frequenz 50 Hz Frequency
Aufnahmeleistung 710 W Power Consumption
Schleifplatte Ø 180 mm Sanding Plate
Leerlaufdrehzahl 1500 – 3000 min
-1
No Load Speed
Kabellänge 4 m Cord Length
Gewicht 2,4 kg Weight
Schutzklasse II Protection Class
Schalldruckpegel 92,8 dB (A) Kpa = 3 dB (A) Sound Pressure Level
Schalleistungspegel 103,8 dB (A) Kwa =3 dB (A) Sound Power Level
Hand-Arm-Vibration 2,953 m/s
2
K = 1,5 m/s
2
Hand Arm Vibration
Zubehör
1 Schleifpapier / Sanding Pad
1 Staubfangbeutel / Dust Bag
Kohlebürstensatz /
Set of Carbon Brushes
Accessoires

V
Wir, die Westfalia Werkzeugcompany GmbH,
Werkzeugstraße 1, D-58093 Hagen,
erklären in alleiniger Verantwortung, dass das Produkt
Trockenbauschleifer 710 W
Artikel Nr. 85 45 90
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien
2004/108/EG Elektromagnetische Verträglichkeit (EMV)
2006/42/EG Maschinen
2011/65/EU Beschränkung der Verwendung bestimmter
gefährlicher Stoffe in Elektro- und
Elektronikgeräten (RoHS)
und deren Änderungen festgelegt sind.
Hagen, den 2. April 2014 (Thomas Klingbeil, Qualitätsbeauftragter)
We, the Westfalia Werkzeugcompany GmbH,
Werkzeugstraße 1, D-58093 Hagen,
declare by our own responsibility that the product
Drywall Sander 710 W
Article No. 85 45 90
is according to the basic requirements, which are defined in the European Directives
2004/108/EC Electromagnetic Compatibility (EMC)
2006/42/EC Machinery
2011/65/EU Restriction of the Use of certain hazardous
Substances in electrical and electronic
Equipment (RoHS)
and their amendments.
Hagen, April 2nd, 2014 (Thomas Klingbeil, QA Representative)
EG-Konformitätserklärung
EC-Declaration of Conformity

Gestaltung urheberrechtlich geschützt VI © Westfalia 04/14
Deutschland Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Westfalia Westfalia
Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC
CH-3425 Koppigen 8 Fairfax Road, N. Abbot TQ12 6UD
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Fax: [phone]
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Kundenbetreuung | Customer Services
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so
bedenken Sie bitte, dass viele seiner Komponenten aus
wertvollen Rohstoffen bestehen und wiederverwertet werden
können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen
Sie ihn bitte Ihrer Sammelstelle für Elektroaltgeräte zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then
please keep in mind that many of its components consist of
valuable materials, which can be recycled.
Please do not discharge it in the rubbish bin, but check with
your local council for recycling facilities in your area.
Entsorgung | Disposal
