Westfalia 90 00 83 User manual

Tellerschleifer mit Gehrungslade 140 Watt
Artikel Nr. 90 00 83
Disc Sander 140 Watt
Article No. 90 00 83
Originalanleitung
Original Instructions

II
Sehr geehrte Damen und Herren
Der Exzenterschleifer ist für Trockenschleifarbeiten geeignet. Das Gerät kann
für das Schleifen von Holz-, Metall-, Gips und Spachtelflächen, Entfernen von
Rost, Farben und für den Zwischenschliff verwendet werden.
Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem Gerät vertraut
und bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut auf.
Bitte beachten Sie die Sicherheitshinweise!
Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Legen Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte
weitergeben.
Dear Customers
The orbital sander is intended for dry sanding. It can be used for sanding
wood, metal, plaster, or filler surfaces, for stripping rust or paint and for
sanding basecoat.
Please familiarize yourself with the proper usage of the device by reading and
following each chapter of this manual, in the order presented. Keep these
operating instructions for further reference.
Please read all safety instructions!
This manual contains important information on operating and handling the
device. Keep these operating instructions for further reference. Please pass it
on along with the machine if it is handed over to a third party.

III
Übersicht | Overview
1
2
5
6
7
8
9
3
4
10
11

IV
Übersicht | Overview
1 Schleifteller Sanding Disc
2 Lüftungsschlitze Air Ventilation Vents
3 EIN/AUS-Schalter ON/OFF Trigger
4 Regler für Drehzahlvorwahl Speed Adjusting Dial
5 Klemmschraube der Winkelein-
stellung des Schleiftisches Sanding Table Bevel Angle Locking Knob
6 Befestigungsschraube des
Schleiftisches Sanding Table Attachment screw
7 Schleiftisch Sanding Table
8 Schleifwinkelanschlag Mitre Gauge
9 Klemmschraube der Schleifwin-
keleinstellung Locking Knob of the Mitre Gauge
10 Schraubzwinge zur Montage an
einer Werkbank Screw Clamp for Attachment to a Work Bench
11 Staubabsaugungsadapter Dust Extraction Adaptor

1
Inhaltsverzeichnis
Sicherheitshinweise............................................................................. Seite 2
Vor der ersten Benutzung ................................................................... Seite 6
Bestimmungsgemäßer Gebrauch ....................................................... Seite 6
Schleifpapier auswählen ..................................................................... Seite 6
Befestigen des Tellerschleifers an einer Werkbank............................ Seite 6
Abnehmen des Schleiftisches............................................................. Seite 7
Wechseln des Schleifpapiers.............................................................. Seite 7
EIN/AUS Schalter................................................................................ Seite 8
Drehknopf zur Geschwindigkeitsregelung........................................... Seite 8
Einstellen des Winkels des Schleiftisches .......................................... Seite 8
Einstellen des Winkels des Gehrungswinkels..................................... Seite 9
Schleifen.............................................................................................. Seite 9
Ratschläge für das Schleifen............................................................... Seite 10
Anbringen des Staubabsaugungsadapters......................................... Seite 10
Wartung und Reinigung....................................................................... Seite 11
Technische Daten ............................................................................... Seite 18
Verbrauchsmaterial............................................................................. Seite 18
Table of Contents
Safety Notes........................................................................................Page 3
Before first Use....................................................................................Page 12
Intended Use.......................................................................................Page 12
Selecting the Sanding Paper............................................................... Page 12
Clamping the Sander to a Workbench ................................................Page 12
Removing the Sanding Table Assembly.............................................Page 13
Removing and installing the Sandpaper .............................................Page 13
ON/OFF Switch ...................................................................................Page 14
Speed Adjusting Dial...........................................................................Page 14
Adjusting the Sanding Table Angle.....................................................Page 14
Adjusting the Mitre Angle ....................................................................Page 15
Sanding ...............................................................................................Page 15
Hints for Sanding.................................................................................Page 16
Installing the Dust Extraction Adaptor.................................................Page 16
Maintenance and Cleaning..................................................................Page 17
Technical Data ....................................................................................Page 18
Consumables ......................................................................................Page 18

2
Sicherheitshinweise
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und benutzen
Sie das Gerät ausschließlich gemäß dieser Anleitung.
Entsorgen Sie nicht benötigtes Verpackungsmaterial oder bewahren Sie
dieses an einem für Kinder unzugänglichen Ort auf. Es besteht Erstickungs-
gefahr!
Überzeugen Sie sich, dass die Netzspannung mit den Angaben auf dem
Typenschild übereinstimmt.
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden durch
eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
Schließen Sie bei allen Schleifarbeiten die Staubfangbeutel. Achten Sie
darauf, dass die integrierte Staubabsaugung funktioniert.
Achtung: Der Schleifer ist nicht für Nass-Schleifarbeiten geeignet.
Tauchen Sie das Gerät nicht in Flüssigkeiten.
Vergewissern Sie sich, dass das Schleifpapier richtig aufliegt, bevor Sie das
Gerät einschalten.
Vermeiden Sie das Berühren beweglicher Teile. Es besteht Verletzungs-
gefahr!
Schleifen Sie unter keinen Umständen asbesthaltige Materialien.
Beim Schleifen können giftige Stäube entstehen, z. B bei bleihaltigen
Anstrichen, einigen Holzarten und Metallen. Die beim Arbeiten
entstehenden Stäube und Späne können gesundheitsgefährdend,
brennbar oder explosiv sein. Tragen Sie Augenschutz und Atem-
schutz.
Das Gerät ist für den Einsatz bis 2000 m über Meereshöhe ausgelegt.
Im Falle eines Defekts unternehmen Sie bitte keine eigenen Reparaturversu-
che. Kontaktieren Sie den Westfalia Kundendienst oder lassen Sie das Gerät
durch einen Fachmann instand setzen.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schäden und Gesundheitsgefährdungen die beiliegenden
allgemeinen Sicherheitshinweise und die folgenden Sicher-
heitshinweise:

Safety Notes
3
Please read this manual carefully and use the unit only according to this
manual.
Dispose of used packaging material carefully or store it out of the reach of
children. There is a danger of suffocation!
Make sure the voltage corresponds to the type label on the machine.
Persons with limited physical, sensorial or mental abilities are not allowed to
use the machine, unless they are supervised and briefed for their safety by a
qualified person.
Always attach the dust collection bag while working with the sander. Make
sure that the integrated dust extraction system is functioning.
Attention: The sander is not designed for wet sanding.
Do not immerse the machine in liquids.
Make sure the sanding paper is correctly in place before switching on.
Avoid moving parts while working. There is danger of injury!
Never sand materials containing asbestos.
Please note that poisonous dust may be formed e. g. when sanding
paint, which contains lead, while processing some kinds of wood or
metal. The dust forming during operation may be hazardous to your
health, combustible or explosive. Wear safety goggles and dust
protection.
The unit is designed for operation in altitudes of up to 2000 m above sea
level.
In the case of a malfunction please do not attempt to repair the machine
yourself. Contact the Westfalia customer support department or have it
repaired by a professional.
To avoid malfunction, damage, and physical injury please follow
the included General Safety Notes and the following safety
notes:

Consignes de sécurité
4
S'il vous plaît lire attentivement ces instructions et utiliser l’appareil en suivant
ces instructions.
Eliminer les matériaux d'emballage mis au rebut, ou de garder ce hors de
portée des enfants. Il ya danger d'asphyxie!
Assurez-vous que la tension du réseau correspond aux spécifications de la
plaque signalétique.
Les personnes ayant des capacités physique, sensorielles ou mentales
limitées ne devraient pas utiliser l‘appareil, mais seulement sous le contrôle et
après avoir reçu les instructions de la personne responsable pour la leur
sécurité.
Fermez pendant tous les travaux, le sac de collecte de poussière. Veiller à ce
que l’aspirateur de poussière intégré fonctionne.
ATTENTION: La ponceuse n'est pas adaptée pour ponçage à l'eau.
Ne pas plonger l'appareil dans un liquide.
Assurez-vous que le papier de verre est positionné correctement avant
d'utiliser l'appareil.
Évitez de toucher les pièces mobiles. Il ya toujours un risque de blessure!
Ne pas poncer aucun matériau contenant de l'amiante.
Au cours de la ponçage se peuvent créer des poussières toxiques,
par exemple à la peinture contenant du plomb, dans certains types
de bois et métaux. La poussière et les copeaux générés pendant le
travail peuvent êtres dangereux pour la santé, inflammables ou
explosives. Portez des lunettes de sécurité et masque anti-poussière.
L'appareil est conçu pour une utilisation jusqu'à 2000 m au dessus du niveau
de la mer.
En cas d'échec, ne pas essayer de réparer vous-mêmes. Contactez le
service client Westfalia ou laisser réparé l’appareil par un technicien qualifié.
S'il vous plaît noter afin d'éviter des dysfonctionnements, des
dommages ou des problèmes de santé les consignes générales
de sécurité annexées et les avertissements suivants:

5
Si prega di leggere attentamente queste istruzioni e di utilizzare l’apparecchio
in base a queste istruzioni.
Smaltimento di materiale da imballaggio scartati, o tenere questo fuori dalla
portata dei bambini. C'è pericolo di soffocamento!
Assicurarsi che la tensione di rete corrisponda alle indicazioni riportate sulla
targhetta.
Persone con limitate capacità fisiche, sensoriali o mentali, non possono
utilizzare l’apparecchio, se non sotto il controllo e dopo aver ricevuto
rispettive istruzioni dalla persona responsabile alla loro sicurezza.
Chiudere durante tutti i lavori, il sacchetto di raccolta polvere. Assicurarsi che
l'aspiratore della polvere integrato funzioni.
Attenzione: La levigatrice non è adatta per il levigare ad umido.
Non immergere l'apparecchio in un liquido.
Assicurarsi che la carta vetrata sia posizionata correttamente prima di
utilizzare l'apparecchio.
Evitare di toccare le parti in movimento. Persiste pericolo di lesioni!
Non levigare in nessun caso materiali contenenti amianto.
Durante il levigare possono crearsi polveri tossiche, ad esempio nelle
vernici contenenti piombo, in alcuni tipi di legno e metalli. La polvere
e i trucioli generati durante il lavoro possono essere pericolosi per la
salute, infiammabili o esplosivi. Indossare occhiali di protezione e
maschera antipolvere.
Il dispositivo è progettato per l'utilizzo fino a 2000 m al di sopra del livello del
mare.
In caso di difetto, si prega di non cercare di riparare per conto proprio.
Contattare il servizio clienti Westfalia o lasciare riparare l'apparecchio da un
tecnico qualificato.
Si prega di notare al fine di evitare malfunzionamenti, danni e
problemi alla salute le istruzioni generali di sicurezza allegate e
le seguenti avvertenze:

6
Betrieb
Vor der ersten Benutzung
Nehmen Sie den Tellerschleifer und alle Zubehörteile aus der Verpackung und
überprüfen alle Teile auf Transportschäden. Halten Sie die Verpackungs-
materialien von Kleinkindern fern. Es besteht Erstickungsgefahr!
Bestimmungsgemäßer Gebrauch
Der Tellerschleifer ist nur für Trockenschleifarbeiten und Polierungen geeignet.
Der Tellerschleifer ist gut für feine Schleifarbeiten und Detailkorrekturen
geeignet. Der Tellerschleifer ist für alle Arten von Holz, für Stahl, Nichteisen-
metalle, Edelmetalle, Plastik, Acrylglas und Fiberglas geeignet.
Achtung: Lassen Sie den Tellerschleifer nach 15 Minuten Betrieb für
mindestens 10 Minuten abkühlen.
Schleifpapier auswählen
Wählen Sie immer ein Schleifpapier aus, das für das zu schleifende
Material geeignet ist und auch die passende Körnung besitzt.
Je nachdem, wie groß die Schleifkörner sind, unterscheidet man gröbere
von feineren Körnungen. Die Körnung ist durch eine Zahl auf der Rücksei-
te des Schleifpapiers angegeben. Je größer die Zahl ist, desto feiner ist
die Körnung.
Ein Papier bis Körnung 60 benutzt man für Grobschliffe, bei Weichhölzern
wie Lärche, Kiefer oder Fichte verwenden Sie 80er Papier. Für feinporiges
Laubholz wie Buche oder Ahorn können Sie Papier mit Stärke 120
verwenden.

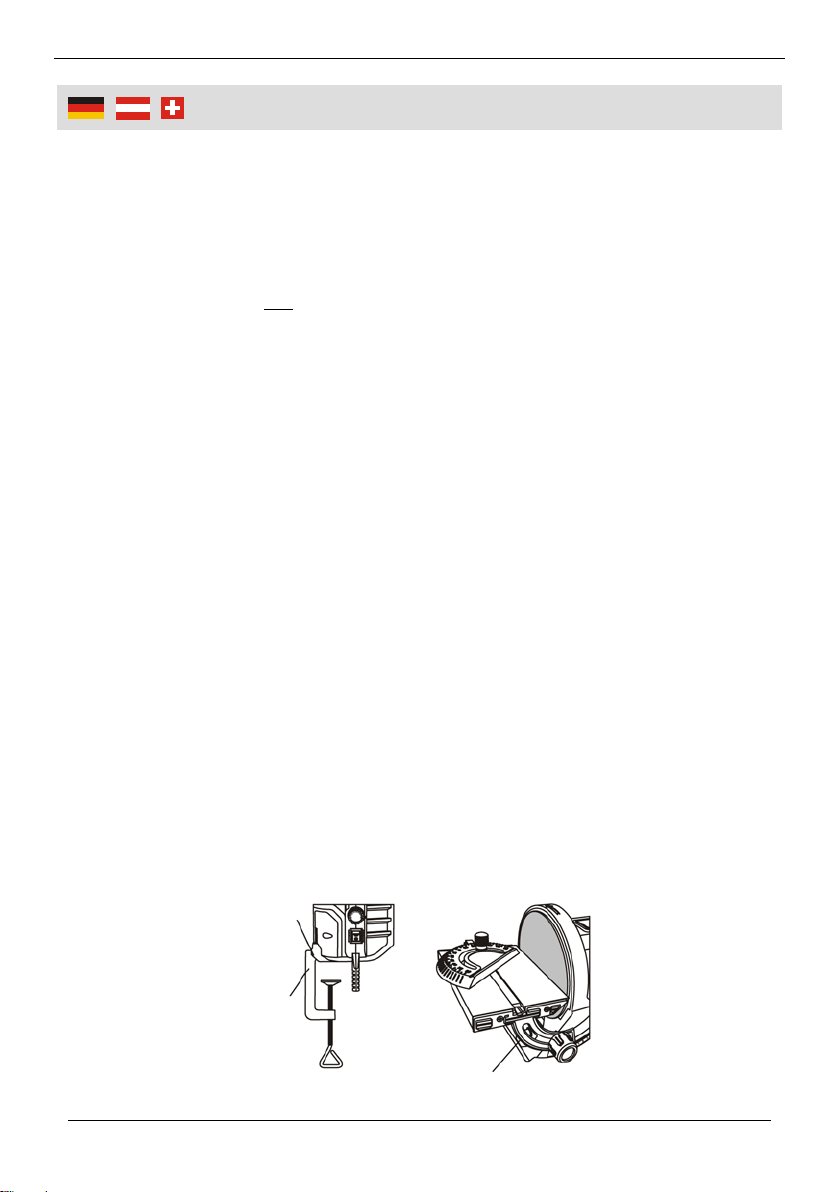

Befestigen des Tellerschleifers an einer Werkbank
Vor Gebrauch muss der Tellerschleifer sicher an einer Werkbank oder einer
ähnlichen, festen Oberfläche befestigt werden. Der Tellerschleifer kann in
einer vertikalen Position (Fig. 1) oder in seiner normalen, horizontalen Position
(Fig. 2) befestigt werden.
Fig. 1
Fig. 2
10
A
B

7
Betrieb
Um den Tellerschleifer in der gewünschten Position an die Werkbank zu
klemmen öffnen Sie einfach die schraubklemme (10), haken die Schraub-
klemme in die Klemmöffnung (A oder B) und ziehen Sie die Schraubklemme
an, bis der Tellerschleifer sicher an der Werkbank befestigt ist.

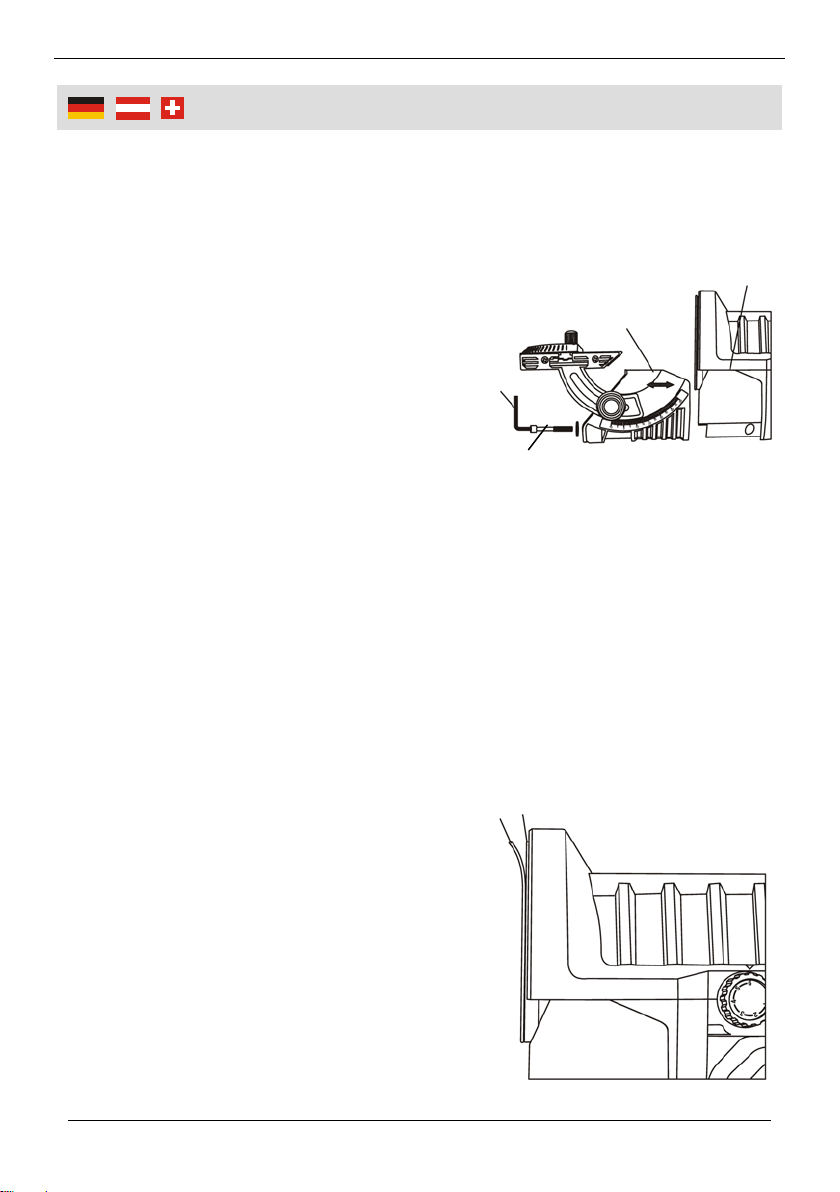

Abnehmen des Schleiftisches
vor dem Anbringen oder Ersetzen von
Schleifpapier am Schleifteller muss der
Schleiftisch abgenommen werden.
Achtung: Ziehen Sie vor dem Abnehmen
des Schleiftisches den Netzstecker.
1. Setzen Sie den beiliegenden 5 mm
Innensechskantschlüssel (A) in die
Befestigungsschraube (6) des Schleifti-
sches ein.
2. Drehen Sie die Befestigungsschraube im Gegenuhrzeigersinn, bis
Schraube und Unterlegscheibe abgenommen werden können.
3. Ziehen Sie die Komplette Schleiftischbaugruppe (B) nach vorn vom
Schleifteller weg. Hinweis: Nach dem Abnehmen des Schleiftisches kann
das Schleifpapier abgenommen oder angebracht werden wie unten
beschrieben.
4. Um die Schleiftischbaugruppe wieder anzubringen setzen Sie sie von
unten gegen das Motorgehäuse (C) und Schieben Sie es in Richtung des
Schleiftellers. Hinweis: Achten Sie darauf, dass die Positionierungslaschen
vollständig in die Schlitze im Motorgehäuse eingreifen.
5. Setzen Sie die Befestigungsschraube
und Unterlegscheibe wieder ein und
ziehen Sie diese mit dem beiliegenden
5 mm Innensechskantschlüssel wieder
fest. Hinweis: Überdrehen Sie die
Schraube nicht. Dadurch kann das
Motorgehäuse beschädigt werden.
Wechseln des Schleifpapiers
Achtung: Ziehen Sie vor dem Entferne,
Anbringen oder Wechseln des Sandpa-
piers den Netzstecker
1. Entfernen Sie den Schleiftisch wie oben
beschrieben.
A
C
B
6
A
1

8
Betrieb
2. Ziehen Sie das alte Schleifpapier (A) vom Schleifteller (1) ab.
3. Ziehen Sie das Schutzpapier vom neuen Schleifpapier ab.
4. Entfernen Sie sorgfältig allen Schleifstaub und alle Verunreinigungen vom
Schleifteller. Hinweis: Staub und Verschmutzungen verhindern ein
sicheres Anhaften des Schleifpapiers am Schleifteller
5. Setzen Sie das Schleifpapier mit der Klebstoffseite auf den Schleifteller auf.
Achtung: Das neue Schleifpapier MUSS zentriert und gut angedrückt sein um
Vibrationen und lösen des Papiers beim Einschalten zu vermeiden. Fliegendes
Schleifpapier kann schwere Verletzungen verursachen.

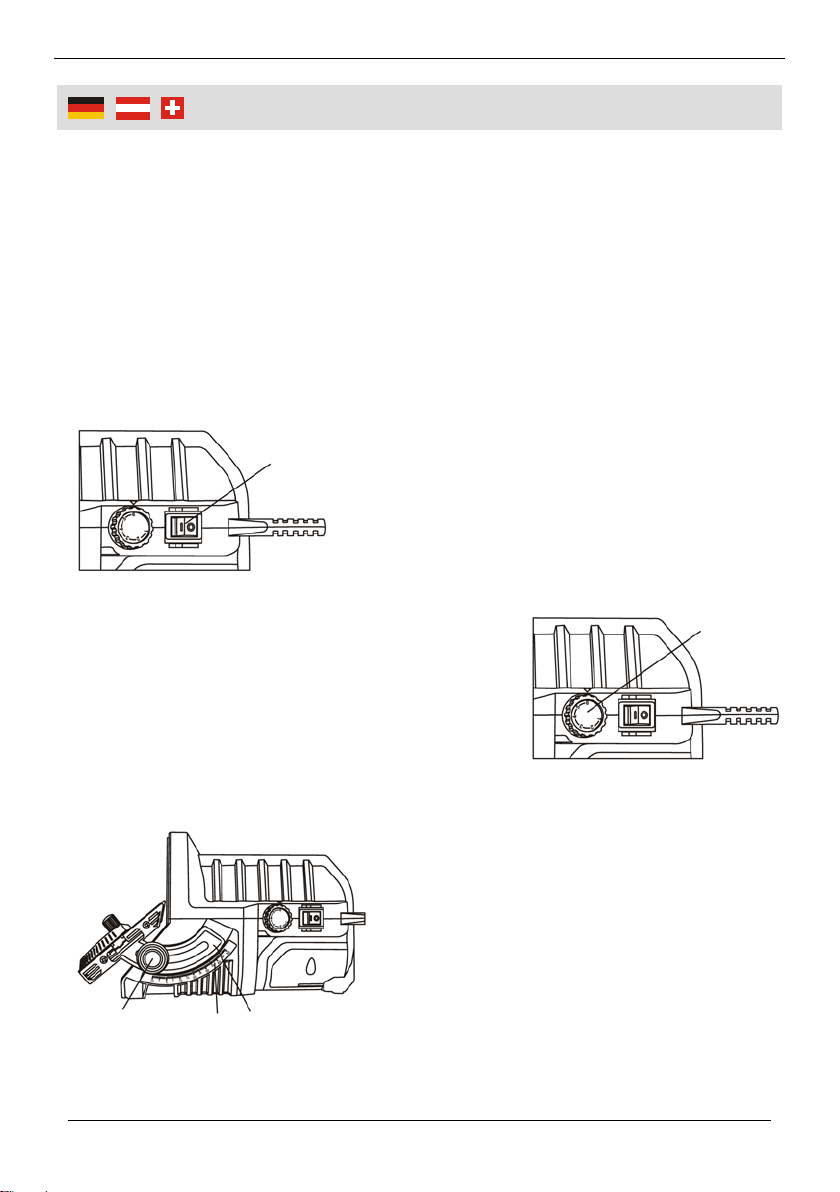

EIN/AUS Schalter
Um den Tellerschleifer einzuschalten setzen Sie
den EIN/AUS Schalter (3) auf I. Zum Ausschal-
ten des Tellerschleifers setzen Sie den
EIN/AUS Schalter auf O.
Der Tellerschleifer ist im Betriebsmodus S2 zu
betreiben (15 Minuten Betrieb, 10 Minuten Ab-
kühlen).
Drehknopf zur Geschwindigkeitsregelung
Die Geschwindigkeit des Tellerschleifers kann
nach Bedarf geregelt werden. Drehen Sei zur
Geschwindigkeitsregelung den Drehknopf (4).
Für die höchste Geschwindigkeit stellen Sie den
Knopf auf #6. Für die langsamste Geschwindig-
keit wählen Sie die Stellung #1.
Einstellen des Winkels des Schleiftisches
Der Schleiftisch kann um 10° nach oben
und um 50° nach unten geschwenkt wer-
den. Stellen Sie den Winkel wie folgt ein:
Lösen Sie die Klemmschraube (5) der
Winkeleinstellung durch Drehen gegen den
Uhrzeigersinn. Hinweis: Falls sich die
Klemmschraube nicht löst halten Sie den
Knopf an der Gegenseite fest während Sie
die Klemmschraube (5) lösen.
3
4
5
A
B

9
Betrieb
1. Wenn die Klemmschraube ausreichend weit gelöst ist kippen Sie den
Schleiftisch, bis der Gewünschte Winkel (A) mit der Markierung (B)
übereinstimmt.
2. Ziehen Sie die Klemmschraube wieder an. Hinweis: Ziehen Sie die
Schraube nur Handfest an. Verwenden Sie keine Werkzeuge, der Dreh-
knopf könnte beschädigt werden.
3. Bearbeiten Sie ein Probestück, um den Winkel zu überprüfen.
Einstellen des Gehrungswinkels
Der Gehrungswinkel kann in beide
Richtungen um 90° verstellt werden.
1. Lösen Sie die Klemmschraube (9)
durch Drehen gegen den Uhrzeiger-
sinn.
2. Führen Sie die Montageschiene (A) des
Winkelanschlages (8) in den Schlitz (B)
im Schleiftisch.
3. Drehen Sie den Winkelanschlag (8) bis
der gewünschte Winkel (C) mit der
Markierung (D) übereinstimmt.
4. Führen Sie Winkelanschlag so in den
Schlitz, dass das zum Schleifteller (1)
gewandte Ende des Anschlages
mindestens 6½ mm innerhalb des
äußeren Randes (E) des Schleiftellers
liegt.
5. Ziehen Sie die Klemmschraube an, um
den Winkelanschlag zu fixieren.
6. Bearbeiten Sie ein Probestück, um den
Winkel zu überprüfen.
Schleifen
Der Tellerschleifer ist gut für feine Schleifarbeiten und Detailkorrekturen
geeignet. Der Tellerschleifer ist für alle Arten von Holz, für Stahl, Nichteisen-
metalle, Edelmetalle, Plastik, Acrylglas und Fiberglas geeignet.
Achtung: Es ist wichtig, beim Schleifen das Werkstück sicher auf dem
Schleiftisch zu halten. Ein nicht sicher gehaltenes Werkstück kann außer
Kontrolle geraten. Das ist besonders wichtig, wenn die Kontaktfläche des
Werkstückes mit dem Schleifteller mehr als 50 mm groß ist. Die Kontaktfläche
B
A
9
E
1
D
C
8

10
Betrieb
von größeren Werkstücken liegt auch an dem nach oben rotierenden Teil des
Schleiftellers an und Werkstücke Können eventuell nach oben geschleudert
werden und eventuell Verletzungen zu Verursachen. Bearbeiten Sie niemals
Werkstücke, die zu klein sind, um sicher gehalten zu werden.
In den meisten Fällen ist es sinnvoll, den
Schleifer auf der höchsten Geschwindig-
keitseinstellung zu verwenden. Höhere
Geschwindigkeiten erhöhen den
Materialabtrag und führen zu einer
höheren Oberflächenqualität. Gröberes
Schleifpapier trägt ebenfalls material
schnell ab, aber führt zu einer raueren
Oberfläche. Beim Bearbeiten von weichen
Metallen und Plastik sorgen raueres
Schleifpaper und geringere Geschwindig-
keiten dafür, dass sich das Schleifpaper
nicht mit überhitztem Material zusetzt.
Ratschläge für das Schleifen
Arbeiten Sie beim Schleifen immer mit wenig Druck. Wenn Sie mit zu viel
Druck arbeiten wird der Vibrationsmechanismus eher blockiert und Sie
bekommen ein ungleichmäßiges Schleifergebnis. Außerdem kann zu viel
Druck den Motor überhitzen.
Wählen Sie je nach Oberflächenzustand des Materials eine geeignete
Schleifkorngröße.
Gehen Sie beim zweiten Schleifgang zu feinerem Schleifpapier über, bis
die gewünschte Glätte erreicht ist. Möchten Sie eine sehr glatte Ober-
fläche erreichen, können Sie vor dem letzten Schleifgang die Holzober-
fläche leicht anfeuchten. Dies hat den Effekt dass sich die Holzfasern
aufrecht stellen und dann noch besser geglättet werden können.
Anbringen des Staubabsaugungsadapters
Verbinden Sie den Schleifer stets ein geeig-
netes Staubabsaugungssystem oder einen
Staubsauger, um das Staubaufkommen am
Arbeitsort zu verringern. Um einen Absaug-
schlauch anzubringen drücken Sie ein Ende
des Staubabsaugungsadapters (11) in die
Öffnung an der Seite des Schleifers. Bringen
Sie am anderen Ende des Staubabsau-
gungsadapters den Schlauch an.
A
11

11
Betrieb
Wartung und Reinigung
Ziehen Sie vor allen Wartungs- und Reinigungsarbeiten stets den
Netzstecker!
Halten Sie die Lüftungsöffnungen immer offen und sauber. Entfernen Sie
nach jedem Einsatz den Schmutz und Schleifstaub mit einem Pinsel oder
mit Druckluft aus den Lüftungsschlitzen.
Reinigen Sie den Schleifer niemals mit Wasser oder anderen Flüssigkei-
ten. Verwenden Sie keine Lösungsmittel, Scheuermittel oder aggressive
Chemikalien um den Tellerschleifer zu reinigen.
Lagern Sie den Schleifer an einem trockenen und vor Schmutz
geschützten Ort. Lagern Sie das Gerät immer außerhalb der Reichweite
von Kindern und zu beaufsichtigenden Personen.

12
Operation
Before first Use
Remove the sander and all accessories out of the packaging and check all
parts for damage in transit. Keep packaging materials out of reach of children.
There is risk of suffocation!
Intended Use
The sander may only be used for dry sanding work. This sander is well suited
for fine sanding work and for making minor material corrections. Materials that
may be sanded with this sander include all types of wood, steel, non-ferrous
and precious metals, plastics, acrylic glass and fiberglass.
Attention: After 15 minutes of operation allow the saw to cool down for at
least 10 minutes.
Selecting the Sanding Paper
Always use abrasive papers suited to the material you want to sand. The
papers must have the correct grain size.
Depending on grain size there are degrees of coarseness. The
coarseness is specified by a number on the back of the papers. The higher
the number is, the finer the grain.
It is important to use the right paper for each job. For rough sanding use
grain size 60, for soft wood as larch, pine or spruce use paper with grain
size 80. For dense hardwood as beech or maple, grain sizes 120 can be
used.

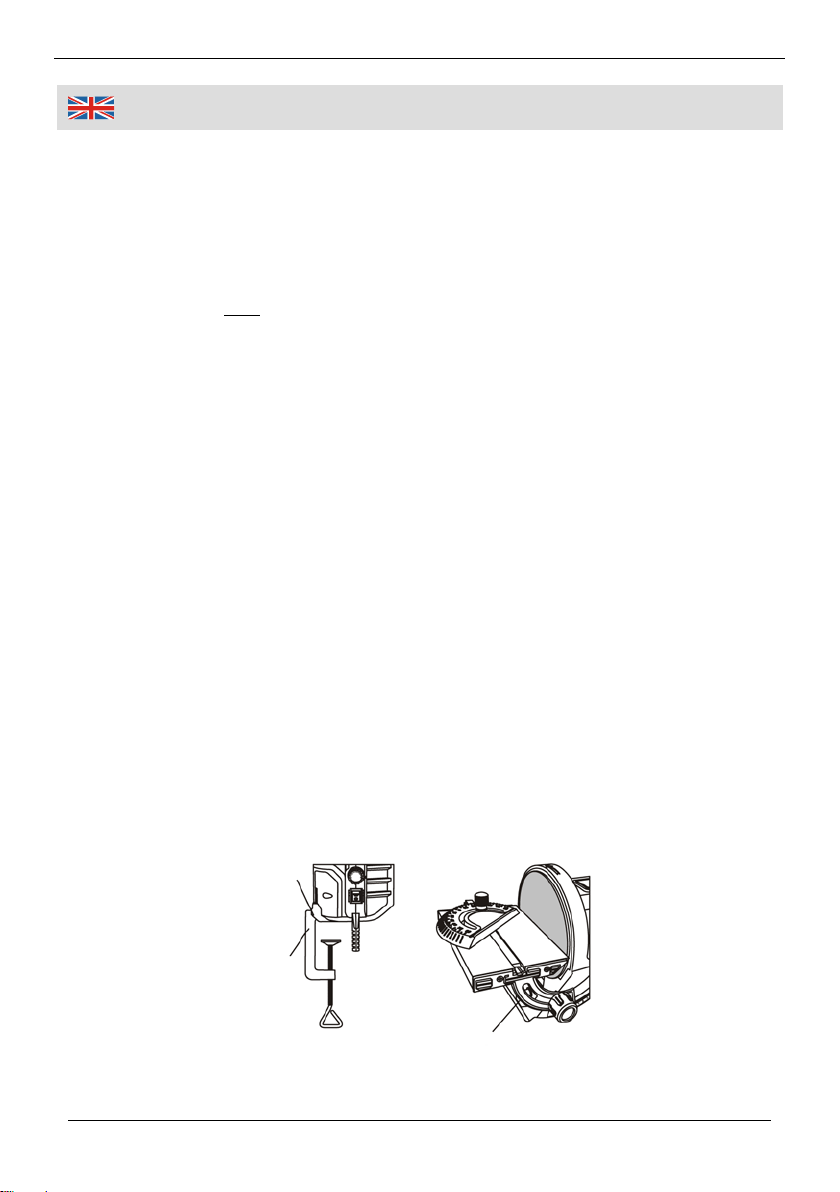

Clamping the Sander to a Workbench
Before use the sander must be securely clamped to a workbench or similar
stable surface. The sander may be clamped in a vertical position (Fig. 1) or in
its normal horizontal position (Fig. 2).
Fig. 1
Fig. 2
10
A
B

13
Operation
To clamp the sander to the workbench in the desired position, simply open the
threaded clamp screw (10) , insert the top of the clamp into the clamping cavity
(A or B) and tighten the clamp screw until the sander is securely locked onto
the workbench.
Removing the Sanding Table Assembly
The sanding table assembly must be
removed before installing or replacing
sandpaper on the sanding plate.
Warning: Remove the plug from the power
source before removing the sanding table
assembly.
1. Insert the included 5 mm hex key (A) into
the sanding table assembly mounting
screw (6).
2. Turn the mounting screw counter clockwise until both the screw and the
washer can be removed.
3. Slide the sanding table assembly (B) outward away from the sanding plate.
Note: Once the sanding table has been removed, the sandpaper can be
removed or installed as shown in below.
4. To reinstall the sanding table assembly, place it against the bottom of the
motor housing (C) and slide it toward the sanding plate. Note: Make sure
the positioning tabs are fully inserted into the matching slots in the motor
housing.
5. Reinstall the sanding table attachment screw and washer and tighten it
using the 5 mm hex key. Note: Do not over tighten the screw. You may
damage the motor housing.
Removing and Installing Sandpaper
Warning: Remove the plug from the power
source before removing or installing
sandpaper.
6. Remove the sanding table assembly as
noted above.
7. Peel the old sandpaper (A) from the
disc (1).
8. Peel the protective paper from the new
sandpaper.
A
1
A
C
B
6

14
Operation
9. Clean all sanding dust and debris from the face of the plate. NOTE: Any
dust or debris on the plate will prevent the sandpaper from properly
adhering to the plate.
10.Carefully place the glued side of the new sanding disc onto the sanding
plate.
Warning: The new sandpaper MUST be centred and firmly pressed onto the
disc to prevent vibration and the possibility of the sandpaper flying off the plate
when the sander is turned ON. Serious injury could result from flying
sandpaper.
ON/OFF Switch
To turn the sander ON, set the ON/OFF switch
(3) to I. To turn the sander OFF, set the
ON/OFF switch to O.
The disc sander is intended for operation in the
S2 mode (15 min. operation, 10 min cool-off).
Speed Adjusting Dial
The speed of the sander can be adjusted to suit
the need. To set the sander speed, rotate the
speed adjusting dial (4). For the fastest speed,
set the speed adjusting dial to #6. For the slowest
speed, set the speed adjusting dial to #1.
Adjusting the Sanding Table Angle
The sanding table can be tilted from up-
ward 10° to downward 50°. Set the sanding
table angle as follows:
4. Loosen the bevel angle locking knob (5) by
turning it counter clockwise. Note: If the
adjustment knob does not loosen, hold the
adjustment knob on the opposite side of
the sanding table while loosening adjust-
ment Knob (5).
5. When the sanding table adjustment knob is loose enough, tilt the table
downward until the desired angle (A) is aligned with the indexing mark (B).
3
4
5
A
B

15
Operation
6. Tighten the sanding table adjustment knob. Note: Tighten the adjustment
knob with your hand only. Do not use tools as you may overtighten and
damage the knob.
7. Test sand a scrap workpiece to make sure the sanding table angle is
correct.
Adjusting the Mitre Angle
The mitre angle can be set by 90° in both
directions.
7. Loosen the mitre locking knob (9) by
turning it counter clockwise.
8. Slide the key (A) of the mitre gauge (8)
into the matching slot (B) in the sanding
table.
9. Rotate the mitre gauge and align the
desired angle (C) with the indexing
mark (D).
10.Slide the mitre gauge assembly in the
table slot so the edge of the mitre
gauge closest to the sanding disc (1) is
approximately 6½ mm inside the outer
edge (E) of the sanding disc.
11.Tighten the mitre adjusting knob to lock
the mitre angle.
12.Test sand a scrap workpiece to make
sure the mitre angle is correct.
Sanding
This sander is well suited for fine sanding work and for making minor material
corrections. Materials that may be sanded with this sander include all types of
wood, steel, non-ferrous and precious metals, plastics, acrylic glass and
fiberglass.
Warning: When sanding, it is important to maintain control of the workpiece by
firmly holding it down onto the sanding table. A workpiece that is not held
tightly may become uncontrollable. This is particularly important when the
length of the sanding surface of the workpiece exceeds 50 mm. The sanding
surface of large workpieces will contact the upward moving portion of the
sanding disc and the workpiece will be prone to lifting off the sanding table,
B
A
9
E
1
D
C
8

16
Operation
possibly causing loss of control and injury to the operator. Never sand any
workpiece that is too small to be firmly held.
It is usually better to use the sander at its
maximum speed setting. Faster speeds will
remove material faster and produce a
smoother finish. Using coarse sandpaper
will also facilitate faster material removal,
but produce a rougher finish. When using
the sander to sand soft metals and
plastics, using coarser sandpaper and
slower sander speeds will lower the risk of
the material overheating and plugging up
the sandpaper.
Hints for Sanding
Apply only moderate pressure on the machine. Too much pressure will
lead to jamming of the mechanism and will spoil the result. Excessive
pressure will overheat the machine.
Always select abrasive paper with coarseness suited the condition of the
surface.
Use finer papers in the consecutive sanding until the desired smoothness
is reached. If you desire a very smooth finish you may slightly moisten the
surface before the last sanding. This will slightly swell the fibres and allow
a smoother finish.
Installing the Dust Extraction Adaptor
Always attach a suitable dust extraction sys-
tem or a vacuum cleaner to the sander to
help reduce the amount of dust escaping into
the work area. To attach a vacuum hose to
the sander, press one end of the dust extrac-
tion adaptor (11) into the port on the side of
the sander. Attach the vacuum hose (A) to
the other end of the vacuum hose adaptor.
A
11
