Westfalia WDS130 User manual

1
DREIECK-SCHLEIFER „WDS130“
TRIANGLE SANDER ”WDS130”
Art.Nr. 94 90 39
D Bedienungsanleitung –Dreieck-Schleifer
GB Instruction Manual –Triangle Sander

2
Sehr geehrte Damen und Herren,
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit Ihrem neuen
Produkt. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie helfen Ihnen,
Missverständnisse zu vermeiden und Schäden vorzubeugen. Bitte nehmen Sie sich die Zeit,
diese Bedienungsanleitung in Ruhe durchzulesen und bewahren Sie diese für späteres
Nachlesen gut auf.
Dear Customers,
Instruction manuals provide valuable hints for using your new device. They enable you to
use all functions, and they help you avoid misunderstandings and prevent damage. Please
take the time to read this manual carefully and keep it for future reference.
1
Ein/Aus-Schalter On/Off Switch
4
Lüftungsschlitze Motor Vents
2
Stromanschluss Power Connection
5
Sohle mit Staubsaugeröffnung
Sole with Dust Extraction Holes
3
Staubauffangbehälter Dust Container
1
4
2
3
5

3

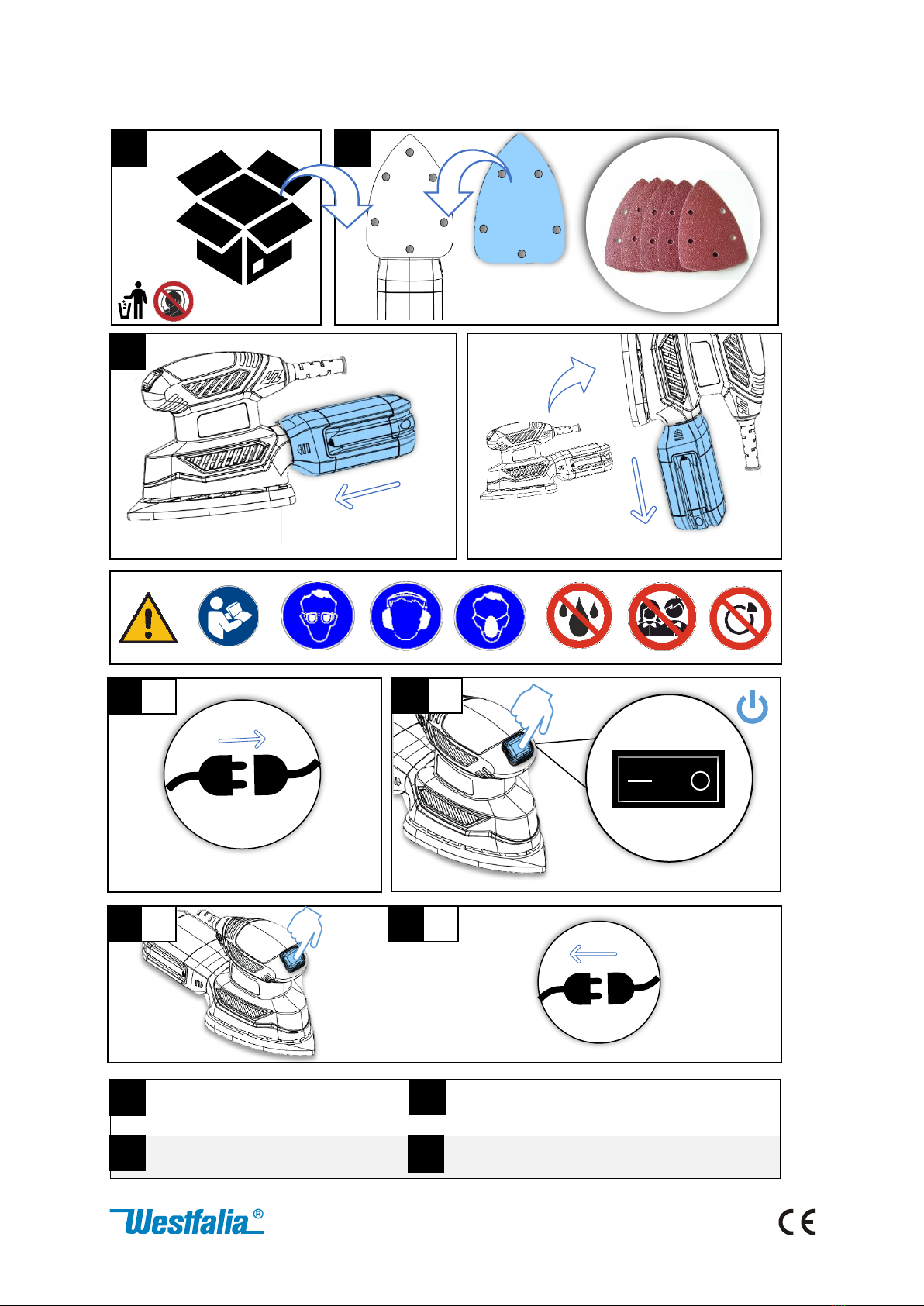

Gerät auspacken
Unbox grinder
Staubauffangbehälter
montieren/demontieren
Assemble/disassemble dust collector
Schleifpapier anbringen
Attach sandpaper
Gerät ein/ausschalten
Switch grinder on/off
1
3
2
4
4
1
1
3
4
2
4
3
4
2
4

4
*DEUTSCH Der angegebene Schwingungsgesamtwert und die angegebenen Geräuschemissionswerte sind nach einem genormten
Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Sie können
auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.
Warnung!
Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten
abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet
wird. Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung
während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise
Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Versuchen
Sie, die Belastung durch Vibrationen und Geräusche so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der
Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs, die Begrenzung der Arbeitszeit und der Einsatz von
Zubehören in gutem Zustand.
*ENGLISH The declared vibration total value and the declared noise emission values have been measured in accordance with a standard test
method. The declared vibration total value may also be used in a preliminary assessment of exposure.
Warning!
The vibration and noise emission during actual use of the power tool can differ from the declared total value depending on the ways in which
the tool is used, in particular, what kind of work piece is machined. It is necessary to identify safety measured to protect the operator that
are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times
when the tool is switched off and when it is running idle in addition to the trigger time). Try to minimize the impact of vibration and noise.
Exemplary measures to reduce vibration exposure include wearing gloves while using the tool, limiting working time, and using accessories
in good condition.
Drehzahl
14000 min-1
Speed
14000 min -1
Nennspannung
230 V
Nominal Voltage
230 vV
Nennleistung
130 W
Power Rating
130 W
Abmessungen
130 x 100 x 245 mm
Dimensions
130 x 100 x 245 mm
Gewicht
915 g
Weight
915 g
Schutzklasse
II
Safety Class
II
Schleifpad-Größe
140 x 140 x 80 mm
Sanding Pad Size
140 x 140 x 80 mm
Schalldruckpegel*
LpA: 74,3 dB (A)
KpA: 3 dB (A)
Sound Pressure
Level*
LpA: 74,3 dB (A)
KpA: 3 dB (A)
Schallleistungspegel*
LwA: 85,3 dB (A)
KwA: 3 dB (A)
Sound Power Level*
LwA: 85,3 dB (A)
KwA: 3 dB (A)
Hand-Arm-Vibration*
5,43 m/s2, KM = 1,5
m/s2
Hand Arm Vibration
5,43 m/s2, KM = 1,5
m/s2
TECHNISCHE DATEN | TECHNICAL DATA

5
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schäden und gesundheitlichen Beeinträchtigungen die
beigefügten Allgemeinen Sicherheitshinweise sowie folgende
Hinweise:
▪Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und
benutzen Sie das Gerät ausschließlich gemäß dieser Anleitung.
▪Entsorgen Sie nicht benötigtes Verpackungsmaterial oder bewahren Sie
dieses an einem für Kinder unzugänglichen Ort auf. Es besteht
Erstickungsgefahr!
▪Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden durch
eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
▪Überzeugen Sie sich, dass die Netzspannung mit den Angaben auf dem
Typenschild übereinstimmt.
▪Sichern Sie Ihre Werkstücke gegen Wegrutschen.
▪Legen Sie den Schleifer erst ab, nachdem er vollständig zum Stillstand
gekommen ist.
▪Schließen Sie bei allen Schleifarbeiten den Staubbehälter an den
Absaugstutzen an.
▪Achtung: Der Schleifer ist nicht für Nass-Schleifarbeiten geeignet.
▪Tauchen Sie das Gerät nicht in Flüssigkeiten.
▪Vergewissern Sie sich, dass das Schleifpad richtig aufliegt, bevor Sie das
Gerät einschalten.
▪Vermeiden Sie das Berühren beweglicher Teile. Es besteht
Verletzungsgefahr!
▪Schleifen Sie unter keinen Umständen asbesthaltige Materialien.
▪Beim Schleifen können giftige Stäube entstehen, z. B bei bleihaltigen
Anstrichen, einigen Holzarten und Metallen. Die beim Arbeiten
entstehenden Stäube und Späne können gesundheitsgefährdend,
brennbar oder explosiv sein. Tragen Sie Augenschutz, Atemschutz
und Gehörschutz.
SICHERHEITSHINWEISE

6
▪Halten Sie das Gerät stets gut fest, vermeiden Sie eine unnatürliche
Haltung und achten Sie darauf, die Kontrolle über das Gerät nicht zu
verlieren. Sorgen Sie bei der Arbeit mit dem Schleifer für einen sicheren
Stand.
▪Sorgen Sie für ausreichendes Licht im Arbeitsbereich.
▪Üben Sie keinen Druck auf das Gerät aus: Seine Lebensdauer würde
dadurch verkürzt.
▪Überprüfen Sie in regelmäßigen Abständen sämtliche Schrauben, Muttern
und anderen Befestigungselemente auf festen Sitz und ziehen Sie sie bei
Bedarf an.
▪Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und
nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die
Sicherheit des Elektrowerkzeuges erhalten bleibt.
▪Das Gerät ist für den Einsatz bis 2000 m über Meereshöhe ausgelegt.

7
Please note the included General Safety Notes and the
following safety notes to avoid malfunctions, damage or
physical injury:
Please also observe the safety notes in the manuals of
Battery and Charger.
▪Please read this manual carefully and use the unit only according to this
manual.
▪Dispose of used packaging material carefully or store it out of the reach of
children. There is a danger of suffocation!
▪Persons with limited physical, sensorial or mental abilities are not allowed
to use the unit, unless they are supervised and briefed for their safety by a
qualified person.
▪Make sure the voltage corresponds to the type label on the machine.
▪Secure the workpieces to avoid slipping.
▪Always lay down the sander before the moving parts have come to
complete stop.
▪Always attach the dust container to the dust extraction flange while
working with the sander.
▪Attention: The sander is not designed for wet sanding.
▪Do not immerse the machine in liquids.
▪Make sure the sanding pad is correctly in place before switching on.
▪Avoid moving parts while working. There is danger of injury!
▪Never sand materials containing asbestos.
▪Please note that poisonous dust may be formed e. g. when sanding
paint, which contains lead, while processing some kinds of wood or
metal. The dust forming during operation may be hazardous to your
health, combustible or explosive. Wear safety goggles, dust protection
and ear protection.
▪Always grip the tool firmly, do not overreach, and ensure you won’t
lose control. Keep secure footing whilst using the sander.
▪Ensure that the lighting is adequate.
▪Do not exert pressure on to the tool. To do so would shorten its service life.
SAFETY NOTES

8
▪Periodically check all nuts, bolts and other fixings and tighten where
necessary.
▪Have your power tool serviced by a qualified repair person using only
identical replacement parts. This will ensure that the safety of the power
tool is maintained.
▪The unit is designed for operation in altitudes of up to 2000 m above sea
level.

9
Om storingen, schade en gezondheidsproblemen te
voorkomen, dient u de bijgevoegde algemene
veiligheidsinstructies en de volgende informatie in acht te
nemen:
•Lees deze gebruiksaanwijzing zorgvuldig door en gebruik het apparaat
uitsluitend volgens deze handleiding.
•Gooi ongebruikt verpakkingsmateriaal weg of bewaar het op een plaats
die buiten het bereik van kinderen ligt. Er bestaat verstikkingsgevaar!
•Personen met beperkte fysieke, zintuiglijke of mentale vaardigheden
mogen het apparaat niet gebruiken tenzij ze onder toezicht staan van en
geïnstrueerd worden door een verzorger.
•Controleer of de netspanning overeenkomt met de specificaties op het
typeplaatje.
•Beveilig uw werkstukken tegen uitglijden.
•Zet de slijper pas neer als deze volledig tot stilstand is gekomen.
•Sluit het stofreservoir aan op de stofafzuigaansluiting tijdens alle
slijpwerkzaamheden.
•Let op: De slijper is niet geschikt voor natte slijpwerkzaamheden.
•Dompel de machine niet onder in vloeistoffen.
•Zorg ervoor dat het schuurplateau correct is gepositioneerd voordat u de
machine inschakelt.
•Vermijd het aanraken van bewegende delen. Er is een risico op letsel!
•Slijp onder geen enkele omstandigheid materialen die asbest bevatten.
•Bij het slijpen kan giftig stof ontstaan, bijvoorbeeld
loodhoudende verf, sommige houtsoorten en metalen. Het
stof en de spanen die tijdens het werk ontstaan, kunnen
gevaarlijk zijn voor de gezondheid, ontvlambaar of explosief
zijn. Draag oogbescherming, adembescherming en
gehoorbescherming.
VEILIGHEIDSINSTRUCTIES

10
•Houd het apparaat altijd stevig vast, vermijd een onnatuurlijke houding
en zorg ervoor dat u de controle over het apparaat niet verliest. Zorg
ervoor dat u een stevige voet aan de grond heeft bij het werken met de
slijpmachine.
•Zorg voor voldoende licht in het werkgebied.
•Oefen geen druk uit op de machine: Het zal zijn levensduur verkorten.
•Controleer alle schroeven, moeren en andere bevestigingsmiddelen met
regelmatige tussenpozen op dichtheid en draai ze indien nodig vast.
•Laat uw elektrisch gereedschap alleen repareren door gekwalificeerd
personeel en alleen met originele reserveonderdelen. Zo wordt de
veiligheid van het elektrisch gereedschap gewaarborgd.
•Het apparaat is ontworpen voor gebruik tot 2000 m boven de zeespiegel.

11
Afin d'éviter tout dysfonctionnement, dommage ou toute
blessure physique, veuillez s'il vous plaît lire attentivement les
précautions de sécurité générale et les informations suivantes:
▪S'il vous plaît lire attentivement ces instructions et utiliser l’appareil en
suivant ces instructions.
▪Eliminer les matériaux d'emballage mis au rebut, ou de garder ce hors de
portée des enfants. Il ya danger d'asphyxie!
▪Les personnes ayant des capacités physiques, sensorielles ou mentales
limitées ne sont pas autorisés à utiliser l‘appareil, sinon sous contrôle, et
après avoir reçu les instructions de la personne responsable de leur
sécurité.
▪Assurez-vous que la tension du réseau correspond bien aux spécifications
sur la plaque signalétique.
▪Assurez-vous que les pièces à polir ne peut pas glisser.
▪Ne placez pas la ponceuse avant qu'il soit complètement arrêté.
▪Connecter pendant tous les travails de lissage le Conteneur à poussière
pour la poussière à la buse.
▪Attention: la ponceuse n'est pas adapté pour le lissage humide de pièces.
▪Ne pas plonger l'appareil dans un liquide.
▪Assurez-vous que le pad est fermement attaché avant d'allumer l'appareil.
▪Éviter de toucher des pièces en mouvement. Risque de blessure!
▪Ne jamais lisser des matériaux contenant de l'amiante.
▪Pendant le lissage des matières toxiques peuvent se produire, par exemple
pendant le travail avec des peintures qui contiennent du plomb,
avec certains types de bois et de métal. Ces poudres et ces puces
produites pendant le lissage peuvent être nocif pour la santé,
inflammables ou explosifs. Porter des lunettes de protection, une
protection auditive et une protection pour les voies respiratoires.
▪Tenez toujours l’outil fermement, ne pas vous déséquilibrer et
assurez-vous de ne pas perdre le contrôle. Gardez une position stable et
sure lorsque vous utilisez cet outil.
▪Assurez-vous de disposer d’un éclairage suffisant.
CONSIGNES DE SÉCURITÉ

12
▪N’exercez pas de pression sur l’appareil car cela réduirait sa durée de vie
utile.
▪Vérifiez régulièrement que les écrous, boulons et autres dispositifs de
fixation soient bien serrés et resserrer si nécessaire.
▪Ne faire réparer votre appareil électrique que par un réparateur qualifié
utilisant uniquement des pièces de rechange originales. Cela permet de
maintenir la sécurité d’utilisation de l’appareil électrique.
▪L'appareil est conçu pour une utilisation jusqu'à 2000 m au-dessus du
niveau de la mer.

13
Si prega di notare al fine di evitare malfunzionamenti, danni e
problemi di salute le istruzioni di sicurezza allegate e le seguenti
informazioni:
▪Si prega di leggere attentamente queste istruzioni e di utilizzare
l’apparecchio in base a queste istruzioni.
▪Smaltimento di materiale da imballaggio scartati, o tenere questo fuori
dalla portata dei bambini. C'è pericolo di soffocamento!
▪Persone con limitate capacità fisiche, sensoriali o mentali non sono
autorizzate ad utilizzare l’apparecchio, se non sotto il controllo e dopo aver
ricevuto rispettive istruzioni sull’utilizzo dalla persona responsabile alla
loro sicurezza.
▪Assicurarsi che la tensione di rete corrisponda alle specifiche sulla
targhetta.
▪Assicurarsi che i pezzi che devono essere lavorati non possano scivolare via.
▪Non posare la levigatrice prima che sia completamente ferma.
▪Collegare durante tutti i lavori di levigazione il contenitore polvere della
polvere alla flangia di aspirazione della polvere.
▪Attenzione: la levigatrice non è adatta per la levigazione di pezzi bagnati.
▪Non immergere l’apparecchio in liquidi.
▪Assicurarsi che il platorello sia ben inserito, prima di accendere
l’apparecchio.
▪Evitare di toccare parti in movimento. Persiste pericolo di lesioni!
▪Non levigare in alcun caso materiali contenenti amianto.
▪Durante la levigazione possono prodursi materiali tossici, ad esempio
durante il lavoro con vernici che contengono piombo, con alcuni tipi
di legno e metallo. Queste polveri e questi trucioli prodotti durante
la levigazione possono essere dannosi alla salute, infiammabili o
esplosivi. Indossare occhiali protettivi, una protezione auditiva ed
una protezione per le vie respiratorie.
▪Afferrare SEMPRE saldamente l 'utensile, non sbilanciarsi, e essere
sicuri di non perdere il controllo. Mantenere una posizione sicura durante
l'utilizzo del seghetto alternativo.
INFORMAZIONI SULLA SICUREZZA

14
▪Assicurarsi che l'illuminazione sia adeguata.
▪Non esercitare pressione sullo strumento, farlo ridurrà la durata.
▪Controllare periodicamente tutti i dadi, bulloni e altri fissaggi e stringere se
necessario.
▪Lasciar riparare l’apparecchio solo da un tecnico qualificato e solo con pezzi
di ricambi originali. In questo modo manterrete la sicurezza
dell’apparecchio.
▪Il dispositivo è progettato per l'utilizzo fino a 2000 m al di sopra del livello
del mare.

15
Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,
We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,
erklären in alleiniger Verantwortung, dass das Produkt
declare by our own responsibility that the product
Dreieck-Schleifer ”WDS130”
Triangle Sander “WDS130”
Artikel Nr. 94 90 39
Article No. 94 90 39
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien und deren
Änderungen festgelegt sind.
is according to the basic requirements, which are defined in the European Directives and their
amendments.
2011/65/EU
2011/65/EU
Beschränkung der Verwendung bestimmter gefährlicher Stoffe in
Elektro- und Elektronikgeräten (RoHS)
Restriction of the Use of certain hazardous Substances in electrical
and electronic Equipment (RoHS)
2014/30/EU
2014/30/EU
Elektromagnetische Verträglichkeit (EMV)
Electromagnetic Compatibility (EMC)
EN 55014-1:2017, EN 55014-2:2015
2006/42/EG
2006/42/EC
Maschinen
Machinery
EN 62841-1:2015, EN 62841-2-4:2014, AfPS GS 2019:01 PAK,
EK9-BE-88(v2):2020
Die technischen Unterlagen werden bei der QS der Westfalia Werkzeugcompany verwahrt.
The technical documentations are on file at the QA department of the Westfalia Werkzeug-
company.
Hagen, den 09. Oktober 2020 ___________________________________
Hagen, 09th of October, 2020 Thomas Klingbeil,
Qualitätsbeauftragter / QA Representative
EG-KONFORMITÄTSERKLÄRUNG | EC DECLARATION OF CONFORMITY

Gestaltung urheberrechtlich geschützt ©Westfalia 10/20
16
DEUTSCHLAND
Westfalia
Werkzeugstraße 1
D-58093 Hagen
Telefon: [phone]
Telefax: (0180) 5 30 31 30
Internet: www.westfalia.de
ÖSTERREICH
Westfalia
Moosham 31
A-4943 Geinberg OÖ
Telefon: [phone]
Telefax: (07723) 4 27 59 23
Internet: www.westfalia-versand.at
SCHWEIZ
Westfalia
Wydenhof 3a
CH-3422 Kirchberg (BE)
Telefon: [phone]
Telefax: (034) 4 13 80 01
Internet: www.westfalia-versand.ch
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so
bedenken Sie bitte, dass viele seiner Komponenten aus wertvollen
Rohstoffen bestehen und wiederverwertet werden können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie
ihn bitte Ihrer Sammelstelle für Elektroaltgeräte zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then please keep in mind that many of
its components consist of valuable materials, which can be recycled. Please do not discharge
it in the rubbish bin, but check with your local council for recycling facilities in your area.
ENTSORGUNG | DISPOSAL
KUNDENBETREUUNG | CUSTOMER SERVICES
