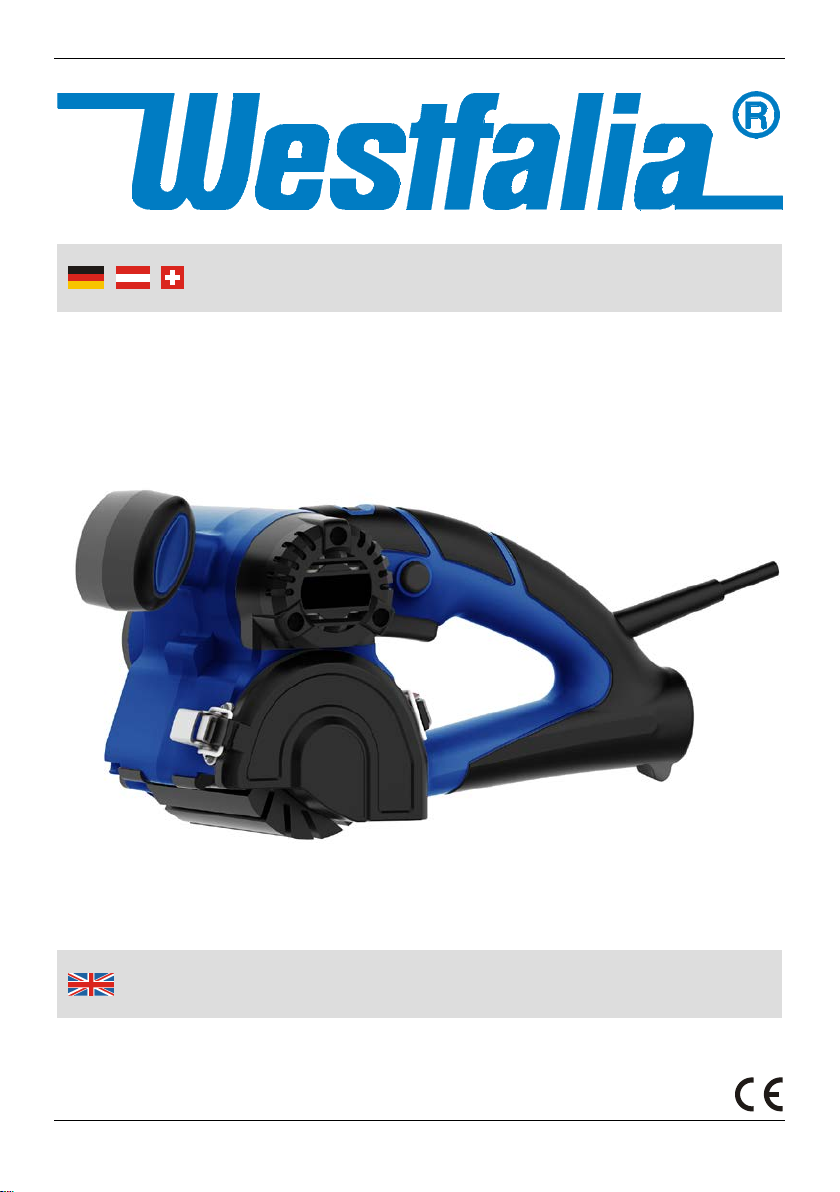

Westfalia 90 02 34 User manual

Rollschleifer 420 Watt
Artikel Nr. 90 02 34
Roller Sander 420 Watt
Article No. 90 02 34
Originalanleitung
Original Instructions

II
Sehr geehrte Damen und Herren
Der Exzenterschleifer ist für Trockenschleifarbeiten geeignet. Das Gerät kann
für das Schleifen von Holz-, Metall-, Gips und Spachtelflächen, Entfernen von
Rost, Farben und für den Zwischenschliff verwendet werden.
Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem Gerät vertraut
und bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut auf.
Bitte beachten Sie die Sicherheitshinweise!
Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Legen Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte
weitergeben.
Dear Customers
The orbital sander is intended for dry sanding. It can be used for sanding
wood, metal, plaster, or filler surfaces, for stripping rust or paint and for
sanding basecoat.
Please familiarize yourself with the proper usage of the device by reading and
following each chapter of this manual, in the order presented. Keep these
operating instructions for further reference.
Please read all safety instructions!
This manual contains important information on operating and handling the
device. Keep these operating instructions for further reference. Please pass it
on along with the machine if it is handed over to a third party.

III
Übersicht | Overview
1
2
5
6
7
8
9
3
4
10
11

IV
Übersicht | Overview
1 Vorderer Griff Front Handle
2 Geschwindigkeitsregler Variable Speed Control
3 Verriegelungsknopf Lock-on Button
4 EIN/AUS Abzugsschalter ON/OFF Trigger Switch
5 Hauptgriff Main Handle
6 Staubabsaugungsöffnung Dust Extraction Port
7 Faltklemme der Rollenabdeckung Roller Cover Hasp
8 Haken der Rollenabdeckung Roller Cover Clamp
9 Walzenabdeckung Roller Cover
10 Schleifwalze Roller
11 Lüftungsschlitze Air Vents

1
Inhaltsverzeichnis
Sicherheitshinweise............................................................................. Seite 2
Vor der ersten Benutzung ................................................................... Seite 10
Bestimmungsgemäßer Gebrauch ....................................................... Seite 10
Wechseln der Schleifhülse.................................................................. Seite 10
Geschwindigkeitsregler....................................................................... Seite 11
EIN/AUS Abzugsschalter .................................................................... Seite 11
Verriegelungsknopf ............................................................................. Seite 11
Schleifen.............................................................................................. Seite 12
Staubabsaugung ................................................................................. Seite 13
Wartung und Reinigung....................................................................... Seite 13
Technische Daten ............................................................................... Seite 19
Table of Contents
Safety Notes........................................................................................Page 4
Before first Use....................................................................................Page 15
Intended Use.......................................................................................Page 15
Changing the Abrasive Sleeve............................................................Page 15
Variable Speed Control.......................................................................Page 16
ON/OFF Trigger Switch.......................................................................Page 16
Lock-On Button ...................................................................................Page 16
Sanding ...............................................................................................Page 17
Dust Extraction....................................................................................Page 18
Maintenance and Cleaning..................................................................Page 18
Technical Data ....................................................................................Page 19

2
Sicherheitshinweise
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und benutzen
Sie das Gerät ausschließlich gemäß dieser Anleitung.
Entsorgen Sie nicht benötigtes Verpackungsmaterial oder bewahren Sie
dieses an einem für Kinder unzugänglichen Ort auf. Es besteht Erstickungs-
gefahr!
Überzeugen Sie sich, dass die Netzspannung mit den Angaben auf dem
Typenschild übereinstimmt.
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden durch
eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
Benutzen Sie das Gerät nur zum Trockenschleifen. Bearbeiten Sie keine
angefeuchteten Materialien oder feuchte Flächen. Der Schleifer ist nicht für
Nass-Schleifarbeiten geeignet. Verwenden Sie das Gerät nicht für andere
Zwecke. Der Schleifer ist für trockenes Schleifen von Holz, Kunststoff und
Spachtelmasse sowie lackierten Oberflächen bestimmt.
Tragen Sie beim Schleifen immer eine Schutzbrille und eine
Staubmaske. Tragen Sie geeignete Kleidung. Legen Sie vor der
Arbeit Schmuck ab und binden Sie lange Haare fest. Tragen Sie
einen Gehörschutz.
Benutzen Sie bei allen Schleifarbeiten die Staubfangbox oder den
Adapter für die Staubabsaugung, insbesondere wenn Materialien
bearbeitet werden, bei denen gesundheitsgefährdende Stäube
entstehen.
Sorgen Sie bei der Bearbeitung von Kunststoffen, Farben, Lacken etc. für
ausreichende Belüftung. Asbesthaltiges Material darf nicht bearbeitet werden.
Beim Schleifen von z. B. bleihaltigen Anstrichen, einigen Holzarten und
Metallen entstehenden schädlichen/giftigen Stäube. Entstehende Stäube und
Späne können gesundheitsgefährdend, brennbar oder explosiv sein. Treffen
Sie geeignete Schutzmaßnahmen.
Sichern Sie das Werkstück gegen Wegrutschen.
Legen Sie den Schleifer erst ab, nachdem er vollständig zum Stillstand
gekommen ist.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schä
den und Gesundheitsgefährdungen die beiliegenden
allgemeinen Sicherheitshinweise und die folgenden Sicher-
heitshinweise:

3
Sicherheitshinweise
Halten Sie das Gerät während der Arbeit immer fest mit beiden Händen an
den isolierten Griffflächen. Sollte das Schleifband das Netzkabel treffen, kann
dies metallene Teile des Gerätes unter Spannung setzen und zu einem
elektrischen Schlag führen. Führen Sie das Netzkabel immer nach hinten
vom Gerät weg. Vermeiden Sie den Kontakt mit dem laufenden Schleifband.
Führen Sie das Gerät immer eingeschaltet gegen das Werkstück. Heben Sie
das Gerät nach der Bearbeitung vom Werkstück ab und schalten Sie es erst
dann aus.
Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer
Materialien. Funken können diese Materialien entzünden.
Ziehen Sie bei Arbeitspausen, vor allen Arbeiten am Gerät (z.B. Wechsel des
Schleifbandes) und bei Nichtgebrauch immer den Netzstecker aus der
Steckdose.
Das Gerät ist für den Einsatz bis 2000 m über Meereshöhe ausgelegt.
Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet oder durch
Herunterfallen beschädigt wurde. Zerlegen Sie das Gerät nicht und unter-
nehmen Sie keine eigenen Reparaturversuche. Wenden Sie sich an die
Kundenbetreuung.

Safety Notes
4
Please read this manual carefully and use the unit only according to this
manual.
Dispose of used packaging material carefully or store it out of the reach of
children. There is a danger of suffocation!
Make sure the voltage corresponds to the type label on the machine.
Persons with limited physical, sensorial or mental are not allowed to use the
machine, unless they are supervised and brief by a qualified person.
The machine is designed for dry sanding only. Do not work on moistened
materials or damp surfaces. The machine is not suitable for wet sending. Do
not modify it for any other purpose. The belt sander is designed for the dry
sanding of large surfaces of wood, plastic, plaster and painted
surfaces.
When sanding, always wear protection goggles and dust mask.
Wear suitable clothes. Take off jewellery and tie up long hair. Wear
ear protectors.
While working with the belt sander, always attach the dust collection
box or the dust extraction adaptor, especially when sanding materi-
als that form hazardous dusts.
Ensure that there is adequate ventilation when working on plastic, paint,
varnish etc. Do not sand materials containing asbestos. Sanding paints
containing lead, some types of wood and metal for example may give rise to
hazardous or poisonous dusts. Dust forming during operation may be
hazardous to your health, combustible or explosive. Take necessary precau-
tions.
Secure the workpiece to avoid slipping.
Always lay down the belt sander before the moving parts have come to
complete stop.
When working always hold the machine securely with both hands by the
insulated handle surfaces. It might happen that the sanding belt strikes the
power cord of the machine. Damaging a live wire could result in the metal
parts of the machine also becoming live and could lead to an electric shock.
Always work with the power cord leading away from the rear of the machine.
Avoid contact with the moving sanding belt.
Always switch on the machine before placing it against the workpiece. After
To avoid malfunction, damage, and physical injury please follow
the included General Safety Notes and the following safety
notes:

Safety Notes
5
sanding, lift the machine from the workpiece before switching it off.
Do not use the tool close to combustible materials. Flying sparks may ignite
such materials.
When taking a break from your work, before carrying out any tasks on the
machine itself (e.g. changing the sanding belt) and when you are not using
the machine, always pull the mains plug out of the mains socket.
The unit is designed for operation in altitudes of up to 2000 m above sea
level.
Do not operate the machine if it does not work correctly or has been dropped.
Do not disassemble the machine and do not try to repair it yourself. Contact
your customer support.

Consignes de sécurité
6
S'il vous plaît lire attentivement ces instructions et utiliser l’appareil en suivant
ces instructions.
Eliminer les matériaux d'emballage mis au rebut, ou de garder ce hors de
portée des enfants. Il ya danger d'asphyxie!
Assurez-vous que la tension du réseau correspond aux spécifications de la
plaque signalétique.
Les personnes ayant des capacités physique, sensorielles ou mentales
limitées ne devraient pas utiliser l‘appareil, mais seulement sous le contrôle et
après avoir reçu les instructions de la personne responsable pour la leur
sécurité.
Utilisez l'appareil uniquement pour le broyage à sec. Ne pas traiter tout
matériel ou surface humide ou mouillé. La mouleuse n'est pas appropriée
pour ponçage à l'eau. Ne pas utiliser l'appareil à d'autres fins. La mouleuse
est conçue pour le ponçage à sec de bois, plastique, plâtre et des surfaces
peintes.
Toujours porter des lunettes de protection et un masque anti-
poussière pendant le travail. Portez des vêtements appropriés.
Enlever les bijoux avant le travail et attacher les cheveux longs.
Portez des protections auditives.
Utiliser pendant tous les travaux de ponçage, la boîte de collection
de poussière ou un adaptateur pour l'extraction des poussières, en
particulier lorsque les matières traitées, créent des poussières
dangereuses.
Assurer lors de la transformation des matières plastiques, peintures, vernis,
etc. une bonne ventilation. Matériaux contenant de l'amiante ne peuvent pas
être traitées. Au cours du ponçage, par exemple de la peinture, certains types
de bois et des métaux peuvent se former des poussières nocives/toxiques. La
poussière ou des copeaux qui sont créés peuvent être dangereux,
inflammables ou explosifs. Prendre des mesures de protection appropriées.
Fixer la pièce pour éviter le glissement.
Placez la ponceuse seulement après qu'elle soit complètement arrêtée.
Maintenez l'appareil tout en travaillant avec les deux mains par les poignées
isolées. Si la bande de ponçage entre en contact avec le cordon
d'alimentation, ce peut mettre les parties métalliques de l’appareil sous
tension et provoquer un choc électrique. Faire passer le câble d'alimentation
S'il vous plaît noter afin d'éviter des dysfonctionnements, des
dommages ou des problèmes de santé les consignes générales
de sécurité annexées et les avertissements suivants:

Consignes de sécurité
7
toujours de l'arrière de l'appareil. Éviter le contact avec la bande abrasive en
mouvement.
Diriger l'appareil seulement allumé vers la pièce. Soulevez le dispositif après
le traitement de la pièce, et seulement alors le éteigne.
Utilisez l'outil d'alimentation à proximité de matières inflammables. Les
étincelles peuvent enflammer ces matières.
Débranchez pendant les pauses de travail, avant toute intervention sur
l'appareil (par exemple, changement de la bande de ponçage) et lorsqu'il
n'est pas utilisé, toujours la fiche d'alimentation de la prise.
L'appareil est conçu pour une utilisation jusqu'à 2000 m au dessus du niveau
de la mer.
Ne pas utiliser l'appareil s'il ne fonctionne pas correctement ou s'il a été
endommagé par une chute. Ne pas démonter ou tenter de réparer l'appareil
vous-même. S'il vous plaît contactez notre service à la clientèle.

Informazioni sulla sicurezza
8
Si prega di leggere attentamente queste istruzioni e di utilizzare
l’apparecchio in base a queste istruzioni.
Smaltimento di materiale da imballaggio scartati, o tenere questo fuori
dalla portata dei bambini. C'è pericolo di soffocamento!
Assicurarsi che la tensione di rete corrisponda alle indicazioni riportate
sulla targhetta.
Persone con limitate capacità fisiche, sensoriali o mentali, non possono
utilizzare l’apparecchio se non sotto il controllo e dopo aver ricevuto
rispettive istruzioni dalla persona responsabile alla loro sicurezza.
Utilizzare l’apparecchio solo per levigare a secco. Non trattare qualsiasi
materiale o superficie umide o bagnate. La smerigliatrice non è adatta per
levigare ad umido. Non utilizzare l’apparecchio per altri scopi. La
smerigliatrice è progettata per la levigatura a secco di legno,
plastica, gesso e superfici verniciate.
Indossare sempre durante il lavoro occhiali di protezione e una
maschera antipolvere. Indossare abiti adatti. Togliere prima del
lavoro gioielli e legare i capelli lunghi. Indossare una protezione
acustica.
Utilizzare durante tutti i lavori di levigatura, la scatola della
raccolta polvere o l'adattatore per l’aspirazione della polvere, in
particolare quando i materiali trattati, creano polveri pericolose.
Assicurare durante la lavorazione di materie plastiche, pitture, vernici, ecc.
ad una corretta ventilazione. Materiali contenenti amianto non possono
essere lavorati. Durante la levigatura, ad esempio di vernici, alcuni tipi di
legno e metalli possono formarsi polveri nocive/tossiche. Polveri o trucioli
che si creano possono essere pericolosi, infiammabili o esplosivi. Adottare
misure di protezione adeguate.
Fissare il pezzo in lavorazione per evitare scivolamenti.
Appoggiare la levigatrice solo dopo che si è completamente fermata.
Tenere il dispositivo durante il lavoro con entrambe le mani dalle
impugnature isolate. Se il nastro abrasivo viene in contatto con il cavo di
alimentazione, questo può mettere le parti metalliche del dispositivo sotto
tensione e causare una scossa elettrica. Far passare il cavo di
alimentazione sempre da dietro il dispositivo. Evitare il contatto con il
nastro abrasivo in movimento.
Si prega di notare al fine di evitare malfunzionamenti, danni e
problemi alla salute le istruzioni generali di sicurezza allegate e
le seguenti avvertenze:

9
Portare il dispositivo solo acceso verso il pezzo. Sollevare il dispositivo dopo
la lavorazione del pezzo e spegnerlo solo allora.
Utilizzare utensili elettrici vicino a materiali infiammabili. Le scintille possono
incendiare questi materiali.
Scollegare durante le pause di lavora, prima di ogni lavoro sul dispositivo (ad
esempio cambio del nastro abrasivo) e quando non è in uso, sempre la spina
di alimentazione dalla presa.
Il dispositivo è progettato per l'utilizzo fino a 2000 m al di sopra del livello del
mare.
Non utilizzare il dispositivo se non funziona correttamente o se ha subito
danni in seguito a cadute. Non smontare il dispositivo né cercare di riparare
per conto proprio. Si prega di contattare il nostro servizio clienti.

10
Betrieb
Vor der ersten Benutzung
Nehmen Sie den Rollschleifer und alle Zubehörteile aus der Verpackung und
überprüfen alle Teile auf Transportschäden. Halten Sie die Verpackungs-
materialien von Kleinkindern fern. Es besteht Erstickungsgefahr!
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist nur für Trockenschleifarbeiten geeignet. Mit diesem Gerät
kann raues Material geschliffen werden oder Farben, Firnisse oder andere
Beschichtungen können entfernt werden.
Wechseln der Schleifhülse
Achtung: Ziehen Sie immer den Netzstecker, bevor Sie die Schleifwalze
aus- oder einbauen.
1. Öffnen Sie die Faltklemmen (7) durch
wegklappen vom Gehäuse (A).
2. Haken Sie die RECHTE von der
Walzenabdeckung (9) los.
3. Klappen Sie die Abdeckung vom
Gehäuse nach vorn weg. Die LINKE
Klemme dient dabei als Scharnier.
4. Ziehen Sie die Walze (10) von der
Welle (B).
5. Entfernen Sie die alte Schleifhülse und
schieben Sie die neue Hülse auf die
Walze.
Hinweis: Drehen Sie die Schleifhülse
beim Abziehen oder Aufschieben
gegen den Uhrzeigersinn. Achten Sie
darauf, dass die hülse auf der Walze
gut zentriert ist und nicht an einer Seite
überhängt.
9
A
7
B
10
7

11
Betrieb
Schieben Sie die Walze auf die Welle.
Hinweis: Die Walze kann nur in einer
Ausrichtung montiert werden. Bei korrekter
Ausrichtung ist der Richtungspfeil (C) am
Ende der Rolle sichtbar.
6. Setzen Sie die Abdeckung wieder auf
und sichern Sie diese mit den Falt-
klemmen.
Achtung: Die Abdeckung muss korrekt am
Gehäuse sitzen und die Faltklemmen
müssen sicher schließen.
Geschwindigkeitsregler
Durch Drehen des Geschwindigkeits-
reglers (2) kann die Rotationsgeschwindig-
keit der Rolle geregelt werden. Drehen Sie
den Regler für langsamere Rotation nach
links (#1) und für schnellere Rotation nach
rechts (MAX).
Hinweis: Im Kapitel “Schleifen” finden Sie
weitere Hinweise zur Geschwindigkeit.
EIN/AUS Abzugsschalter
Der EIN/AUS Abzugsschalter (4) hat nur
eine Funktion. Drücken Sie zum Einschalten
den Schalter und lassen Sie ihn zum
Ausschalten los.
Verriegelungsknopf
Mit dem Verriegelungsknopf (3) können Sie
den EIN/AUS Schalter in der EIN Stellung
verriegeln. Das Verriegeln der Abzugsschal-
ters in der EIN Stellung verringert das
Ermüden der Hände wenn das Werkzeug für
eine längere Zeit verwendet wird.
1. Um den Abzugsschalter (4) in der EIN Stellung zu verriegeln, drücken Sie
ihn um das Werkzeug einzuschalten.
4
C
2
3
4

12
Betrieb
2. Drücken Sie bei eingeschaltetem Rollschleifer den Knopf (3) am Griff.
3. Halten Sie den Knopf und lassen Sie den Abzugsschalter los. Der
Rollschleifer läuft dann weiter.
4. Zum Entriegeln drücken sie den Abzugsschalter erneut kurz. Der
Abzugsschalter wird freigegeben.
Achtung: Stellen Sie sicher, dass der Verriegelungsknopf gelöst ist, bevor sie
das Gerät in Betrieb nehmen. Betätigen Sie den Abzugsschalter mehrmals
bevor Sie das Gerät mit dem Stromnetz verbinden. Ein Versehentliches
Anlaufen kann Verletzungen oder Sachschäden verursachen.
Schleifen
Decken Sie die Lüftungsschlitze niemals ab. Der Rollschleifer kann sich
überhitzen und beschädigt werden.
Bevor Sie mit Schleifarbeiten beginnen ist es ratsam, probeschliffe an einem
geeigneten Abfallstück vorzunehmen. Dadurch gewinnen Sie ein Gefühl für
das Gerät und können feststellen, welche Schleifhülse und welche
Geschwindigkeit für das bearbeitete Material geeignet sind.
Generell sind zum Entfernen widerstandsfähigerer Beschichtungen und zum
Bearbeiten rauerer Oberflächen gröbere Schleifhülsen und langsamere
Geschwindigkeiten angeraten Langsamere Geschwindigkeiten reduzieren die
Wärmeentwicklung und verringern die Tendenz der Schleifhülse, sich
zuzusetzen. Zum Schleifen glatter Oberflächen ohne Beschichtung sind
feinere Hülsen und höhere Geschwindigkeiten empfohlen.
Setzen Sie die geeignete Schleifhülse ein, stellen Sie gewünschte Geschwin-
digkeit ein und drücken Sie den Abzugsschalter, um mit der Arbeit zu
beginnen.
Hinweis: Die Schleifhülse sollte NICHT auf das Werkstück aufgesetzt werden,
bevor die Walze ihre volle Geschwindigkeit erreicht hat.
Wenn die Walze ihre volle Geschwindigkeit erreicht hat halten Sie das Gerät
fest mit beiden Händen und setzen Sie die Schleifhülse vorsichtig auf das
Werkstück auf.
Hinweis: Beim Aufsetzen der Schleifhülse auf das Werkstück wird das Gerät
nach vorne, von Ihnen weg, gezogen. Achten Sie darauf, es fest mit beiden
Händen zu halten.

13
Betrieb
Üben Sie keinen Übermäßigen Druck
auf den Rollschleifer aus. Das
Eigengewicht des Gerätes reicht
üblicherweise aus, um einen ausreichen-
den Anpress-druck zu gewährleisten.
Lassen Sie die Maschine und die
Schleifrolle arbeiten, ein zu hoher
anpressdruck verlangsamt das Gerät und
führt zu einem erhöhten Verschleiß der
Schleifhülse und kann zu Schäden am
Motor führen. Zusätzlich werden. die
Arbeitsergebnisse negativ beeinflusst.
Das Werkstück kann überhitzen und
durch die Hitze erweichtes Material kann
die Schleifhülse sehr schnell zusetzen.
Halten Sie die rotierende Schleifhülse
nicht zu lange an einer Stelle, das kann
zu übermäßigem Materialabtrag und zu
Unebenheiten in der Oberfläche führen.
Bewegen Sie das Gerät beim Bearbeiten
von Holz immer entlang der Fasern.
Schleifen quer zur Faserrichtung führt zu
einer rauen Oberfläche.
Staubabsaugung
Achtung: Schleifstäube können gesundheitsschädlich sein! Betreiben Sie
daher den Rollschleifer stets an einer Staubabsaugungsanlage oder mit einem
Staubsauger. Verbinden Sie den Absaugschlauch mit der Staubabsaugungs-
öffnung (6).
Wartung und Reinigung
Ziehen Sie vor allen Wartungs- und Reinigungsarbeiten Stets den
Netzstecker!
Nehmen Sie die Walze heraus und verwenden Sie einen steifen Pinsel
oder Druckluft, um das Gerät zu reinigen bzw. auszublasen.
Halten Sie die Lüftungsöffnungen immer offen und sauber. Entfernen Sie
nach jedem Einsatz den Schmutz und Schleifstaub mit einem Pinsel oder
mit Druckluft aus den Lüftungsschlitzen.

14
Betrieb
Reinigen Sie den Schleifer niemals mit Wasser oder anderen Flüssigkei-
ten. Verwenden Sie keine Lösungsmittel, Scheuermittel oder aggressive
Chemikalien um den Rollschleifer zu reinigen.
Lagern Sie den Schleifer an einem trockenen und vor Schmutz
geschützten Ort. Lagern Sie das Gerät immer außerhalb der Reichweite
von Kindern und zu beaufsichtigenden Personen.

15
Operation
Before first Use
Remove the roller sander and all accessories out of the packaging and check
all parts for damage in transit. Keep packaging materials out of reach of
children. There is risk of suffocation!
Intended Use
This tool may only be used for dry sanding work. This tool can be used to sand
rough material or to remove paint, varnish or other finishes.
Changing the Abrasive Sleeve
Warning: Remove the plug from the power source before installing or
removing a sanding roller.
1. Lift the two roller end cover hasps (7)
away from the main housing (A).
2. Release the RIGHT hasp from the roller
end cover (9).
3. Pull the cover out from the main
housing and flip it toward the front of
the tool using the LEFT hasp as a
hinge.
4. Slide the roller (10) off the roller shaft
(5).
5. Remove the old abrasive sleeve and
slide the new abrasive sleeve onto the
roller.
Note: Rotate the roller sleeve counter
clockwise as you slide the roller sleeve
off or onto the roller. Make sure it is
centred on the roller and is not
overhanging one end of the roller.
9
A
7
B
10
7

16
Operation
Slide the roller onto the roller shaft.
Note: The roller can only be installed one
way. When properly installed, the
directional arrow (C) on the end of the
roller will be visible.
6. Reinstall the roller end cover and fasten
it in place with the two roller end cover
hasps.
Caution: Make sure the roller end cover is
properly seated onto the main housing and
the hasps snap into place.
Variable Speed Control
The variable speed control (2) can be ro-
tated to change the speed at which the
roller will rotate. Rotate the speed control
to the left (#1) for slowest speed and to the
right (MAX) for the fastest speed.
Note: See the “Sanding” section of this
manual for recommended speeds.
ON/OFF Trigger Switch
The ON/OFF trigger switch (4) is a single
function switch. To turn the tool on, squeeze
the trigger. To turn the tool off, release the
trigger.
Lock-On Button
The lock-on button (3) is used to lock the
ON/OFF trigger switch in the ON position.
Locking the trigger switch in the ON position
will reduce hand fatigue when operating the
tool for extended periods of time.
1. To lock the trigger switch in the ON position, squeeze the trigger (4) to turn
the tool on.
2. While squeezing the trigger, press the lock-on button (3) into the handle.
4
C
2
3
4
