Witeg Wisd WiseTherm WHM User manual

WiseTherm® WHM
Heizmantel mit Steuerung
Bedienungsanleitung
Heating Mantle with
Controller
Operating Manual
witeg Labortechnik GmbH

www.witeg.de
(English manual at page 10)
Inhaltverzeichnis
1 Vorwort................................................................................................................. 1
2 Sicherheitsanweisungen..................................................................................... 1
2.1 Symbolerklärungen........................................................................................................1
2.2 Anweisungen..................................................................................................................2
3 Produktbeschreibung ......................................................................................... 3
3.1 Einsatzbereich................................................................................................................3
3.2 Gesamtübersicht............................................................................................................4
3.3 Bedienelemente..............................................................................................................4
3.4 Einschränkungen...........................................................................................................4
4 Verpackungsinhalt............................................................................................... 4
5 Aufstellen des Gerätes und Inbetriebnahme..................................................... 4
6 Funktionsbeschreibung...................................................................................... 5
7 Wartung und Reinigung...................................................................................... 5
8 Technische Daten................................................................................................ 5
9 Garantieurkunde.................................................................................................. 9
witeg Labortechnik GmbH, WiseTherm®WHM Heizmantel mit Steuerung

www.witeg.de
1
1 Vorwort
Vielen Dank für den Kauf unseres WiseTherm®WHM Heizmantel mit Steuerung.
Mit einem Gerät der Marke Wisd haben Sie eine sehr gute Wahl getroffen.
Lesen Sie sich bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in
Betrieb nehmen. Neben den Sicherheitshinweisen und der Funktionsbeschreibung finden Sie
hier auch die wichtigsten technischen Parameter.
Nur der sachgerechte Umgang mit dem Gerät garantiert ein Höchstmaß an Sicherheit und
eine hohe Lebensdauer des Gerätes. Halten Sie sich deshalb unbedingt an die vorgegebenen
Sicherheitsanweisungen im Abschnitt 2.
Geben Sie dieses Gerät nur mit der dazugehörigen Bedienungsanleitung an Dritte weiter.
Änderungen am Gehäuse oder Spezifikationen zur Verbesserung von Qualität und Leistung
des Produktes, können ohne Ankündigung von witeg vorgenommen werden.
2 Sicherheitsanweisungen
2.1 Symbolerklärungen
WARNUNG
Hinweise zur Vermeidung von Verletzungen oder todbringenden Situationen.
VORSICHT
Allgemeine Anweisungen zum sachgerechten und sicheren Gebrauch.
ACHTUNG
Informationen bezüglich der Funktion und der Betriebsparameter.
Betriebsort
Hinweise bezüglich des Aufstellungsortes.
WARNUNG vor Explosionen
Sicherheitsanweisungen zur Vermeidung von Explosionen.
VORSICHT bei hohen Temperaturen
Anwenderhinweise zur Vermeidung von Verletzungen durch hohe Temperaturen.
witeg Labortechnik GmbH, WiseTherm®WHM Heizmantel mit Steuerung

www.witeg.de
2
2.2 Anweisungen
Die sichere und fehlerfreie Nutzung des Gerätes setzt voraus, dass Sie sich die folgenden
Anweisungen sorgfältig durchlesen und beim Umgang mit dem Gerät unbedingt befolgen.
Betreiben Sie dieses Gerät nur an Stromkreisen, die mit einem Personen-Schutzschalter
(RCD) ausgestattet sind.
Bauartbedingt kann ein Heizmantel nicht gegen das Eindringen von Flüssigkeiten
gesichert werden.Arbeiten Sie daher besonders vorsichtig und vermeiden unbedingt das
Eindringen von Flüssigkeiten in den Heizmantel. Es besteht die Gefahr eines elektrischen
Schlages.
Nur ein sachgemäßer Umgang mit dem Gerät verhindert Unfälle, deshalb darf das Gerät
nur von Personal mit ausreichend Fachkenntnissen benutzt werden.
Schließen Sie das Gerät nur an die geeignete Spannungsversorgung an.
Stellen Sie sicher, dass die Anschlussleitung unbeschädigt und korrekt angeschlossen ist.
Mehrfachsteckdosen sind zum Verlängern desAnschlusskabels nicht zulässig.
Achten Sie auf einen ausreichend großen Leiterquerschnitt wenn Sie Verlängerungskabel
anschließen.
Falls unübliche Geräusche und Gerüche oder Rauch auftreten, ziehen Sie unverzüglich
den Netzstecker heraus und kontaktieren Sie den Hersteller oder einen Vertriebspartner.
Vor Wartungs- oder Reparaturarbeiten ist das Gerät in den spannungslosen Zustand zu
versetzen.
Der Einsatz des Gerätes in explosionsgefährdeten Räumen ist unzulässig.
Alle Schaltkreise und elektronischen Komponenten dieses Produktes sind witeg eigene
Technologien. Deshalb dürfen Reparaturen und Veränderungen am Gerät nur durch von
witeg autorisiertem Personal durchgeführt werden. Eine Zuwiderhandlung hat den
Ausschluss der Gewährleistung zu Folge und kann zu ernsthaften Sach- und
Personenschäden führen.
Bedienen Sie das Gerät erst, nachdem Sie sich mit allen Sicherheitsanweisungen vertraut
gemacht haben.
Dieses Gerät sollte nur von geschulten Personen bedient werden, die mit den
Sicherheitsmaßnahmen für dasArbeiten in einem Labor vertraut sind.
Achten Sie darauf, dass keine Flüssigkeiten in den Regler oder das Gehäuse gelangen.
Damit eine lange Lebensdauer erreicht wird, müssen Sie das Gerät sauber halten.
Schalten Sie das Gerät ab, bevor Sie es vom Netz trennen.
witeg Labortechnik GmbH, WiseTherm®WHM Heizmantel mit Steuerung

www.witeg.de
3
Sollten leicht brennbare, elektrisch leitende oder sonstige Gegenstände oder Flüssigkeiten
in das Gerät gelangt sein (Glasgefäß geplatzt), müssen Sie das Gerät sofort vom Netz
trennen.
Tragen Sie während der Nutzung des Gerätes immer die entsprechende
Arbeitsschutzbekleidung.
Ziehen Sie den Netzstecker, wenn das Gerät längere Zeit nicht benutzt werden soll.
Bedecken Sie niemals die Belüftungsschlitze am Gehäuse, dies könnte zur Zerstörung
des Gerätes und zu Bränden führen.
Beachten Sie die Einschränkungen bezüglich der Glassorten (siehe 3.4).
Schalten Sie den Heizmantel nur ein, wenn sich ein Gefäß darin befindet, andernfalls
kann es zu Überhitzungen kommen.
Beim Einsatz von radioaktiven oder kontaminierten Material, trägt der Kunde allein die
Verantwortung.
Heizen sie nicht mehr als notwendig. Dies dient Ihrer Sicherheit und reduziert gleichzeitig
den Energieverbrauch des Gerätes.
Stellen Sie sicher, dass das Gerät nicht verrutschen kann.
Um Hitzestaus oder Brände zu vermeiden, müssen Sie sicher stellen, dass das Gerät
genügend Freiraum für eine ausreichende Luftzirkulation hat.
Vermeiden Sie direkte Sonneneinstrahlung.
Das Gerät darf nicht in der Nähe leicht entzündlicher Materialen betrieben werden.
Die Aufstellung im Freien ist nicht zulässig.
Das Gerät sollte nur an einem ausreichend beleuchteten Platz betrieben werden, damit
keine Zwischenfälle durch Bedienungsfehler auftreten.
Die Aufstellung in feuchten oder staubigen Räumen ist unzulässig.
Legen Sie keine hitzeempfindlichen Gegenstände auf das Gerät.
Warnen Sie anwesende Personen, wenn Sie das Gerät unbeaufsichtigt lassen.
Verwenden Sie ausreichend große Gefäße und verhindern Sie ein Überkochen der
Medien.
3 Produktbeschreibung
3.1 Einsatzbereich
Die Wisd WiseTherm®Heizmäntel werden hauptsächlich zum Extrahieren in der Chemie,
Biologie, Medizin und Pharmakologie verwendet.
Sie eignen sich für die gängigsten Rundkolben- und Bechertypen (Duran, Kimax, Iwaki, Pyrex
und Kimble) und erhitzen Volumina von 50 – 10.000 ml auf 450 °C. Sie erhalten die Geräte
mit und ohne integriertem Magnetrührer.
witeg Labortechnik GmbH, WiseTherm®WHM Heizmantel mit Steuerung

www.witeg.de
4

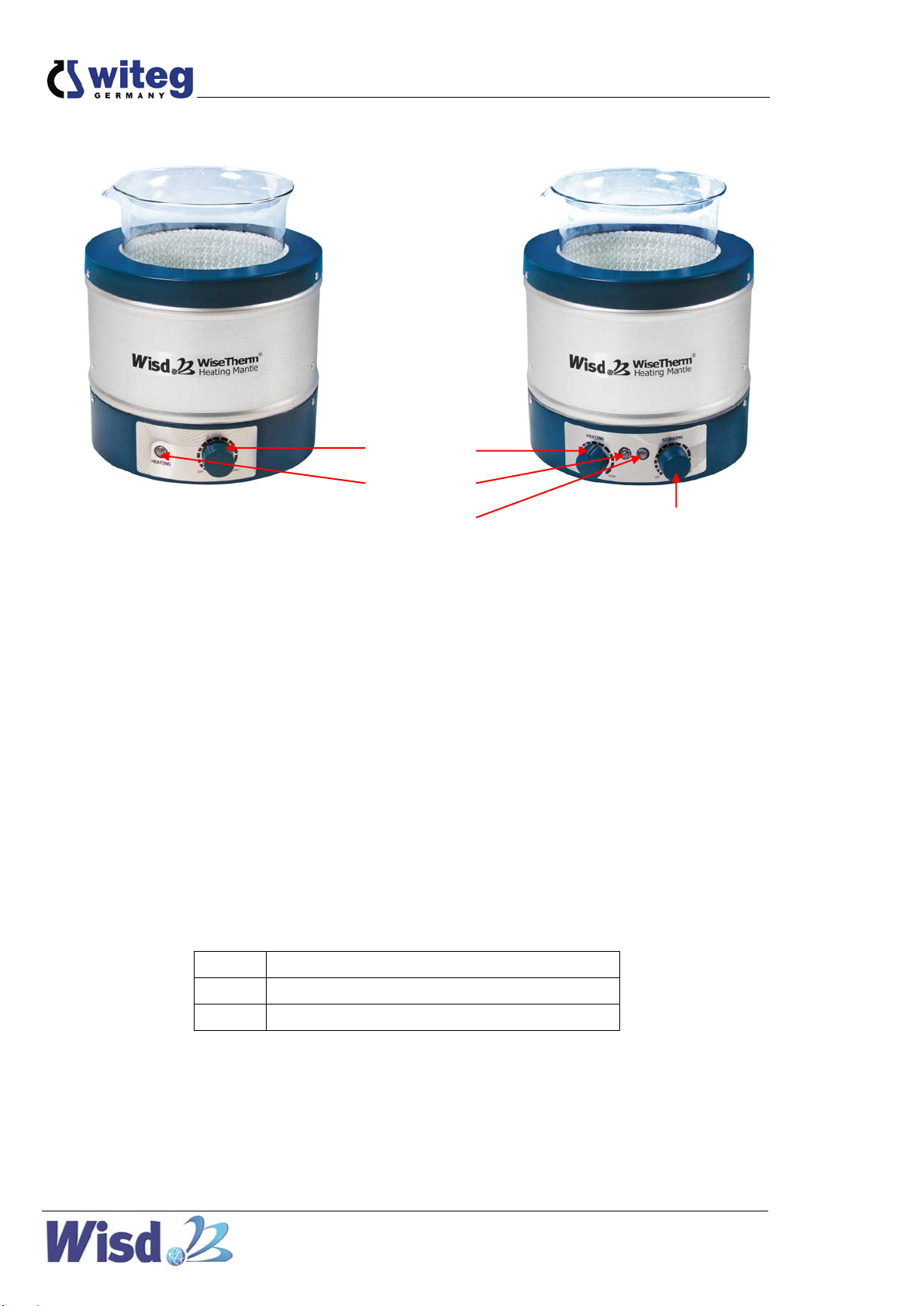

3.2 Gesamtübersicht
3.3 Bedienelemente
Drehknopf für Rührgeschwindigkeit
Zum Einstellen der Drehzahl.
LinkerAnschlag: Rührmotor aus.
Rechter Anschlag: Rührmotor läuft mit
voller Leistung.
Drehknopf für Temperatur
Zum Einstellen der Temperatur.
LinkerAnschlag: Heizung aus.
Rechter Anschlag: Heizung läuft mit
voller Leistung.
Rührleuchte
Leuchtet, wenn der Rührmotor aktiviert
ist.
Heizleuchte
Leuchtet, wenn die Heizung
eingeschaltet ist.
3.4 Einschränkungen
Bitte beachten Sie, dass nicht alle Glassorten zum Erhitzen geeignet sind.
Bitte verwenden Sie nur Glasgefäße deren Temperaturbeständigkeit Borosilikatglas 3.3 oder
höher entspricht.
4 Verpackungsinhalt
Anzahl
Bezeichnung
1
WHM Heizmantel
1 Bedienungsanleitung
5 Aufstellen des Gerätes und Inbetriebnahme
1. Entfernen Sie vorsichtig die Verpackung und eventuelle Verschmutzungen.
2. Überprüfen Sie das Gerät auf eventuelle Transportschäden. Sollten unverhofft
Transportschäden vorhanden sein, informieren Sie bitte umgehend den Spediteur und
Ihren Vertragspartner.
Drehknopf für
Rührgeschwindigkeit
Drehknopf
für
Temperatur
Heizleuchte
Rührleuchte
witeg Labortechnik GmbH, WiseTherm®WHM Heizmantel mit Steuerung

www.witeg.de
5
3. Lassen Sie das Gerät bis zurAkklimatisierung für einige Zeit am Einsatzort stehen,
bevor Sie es ans Netz anschließen.
4. Stellen Sie sicher, dass allen Sicherheitsanweisungen Folge geleistet wurde.
5. Schließen Sie das Gerät an das Netz an.
6. Befolgen Sie die Anweisungen der Funktionsbeschreibung.
6 Funktionsbeschreibung
Der WiseTherm®WHM Heizmantel mit Steuerung bietet Ihnen eine einfache und
komfortable Bedienung.
Stellen Sie die gewünschte Heiz- oder Rührleistung mit dem entsprechenden Drehknopf ein.
7 Wartung und Reinigung
Lesen Sie sich vor Beginn der Wartungs- und Reparaturarbeiten unbedingt die
Sicherheitsanweisungen sorgfältig durch.
Ziehen Sie den Netzstecker aus der Dose, bevor Sie mit der Reinigung des Gerätes
beginnen.
Die Reinigung des Gerätes sollte nur mit neutralen Reinigungsmitteln und weichen
Tüchern erfolgen.
Organische Lösungen, starke Chemikalien und grobe Tücher können das Gerät
beschädigen.
Achten Sie darauf, dass keine Flüssigkeiten in das Gehäuse gelangen.
Wenn Sie das Gerät längere Zeit nicht benutzen wollen, ziehen Sie bitte den
Netzstecker heraus und lagern das Gerät trocken in der Verpackung.
Verwenden Sie nur originale Ersatz- und Zubehörteile.
8 Technische Daten
Für Rundkolben, ohne Magnetrührer
Temperatur
Max. 450 °C
Material Heizbereich
Glasfasergeflecht
Material Gehäuse
Pulverbeschichtetes Aluminium
Schutzart
IP10
Artikelnummer
DH.WHM12…
Kolben
Größe
(ml)
Kolben Ø
(mm) Leistung (W)
Tiefe
Glasfaser-
gewebe
(mm)
Gehäuse
Abm.
(mm)
Ø x H
Stativ-
Stange
(mm)
Ø x H
Kolben
Marke
230 V
50 Hz
110 V
60 Hz
010
020
50 49-52 80 40 145 x 140 13 x 440 alle
011 021 100 63-66 80 40 145 x 140
13 x 440 alle
012
022
250 83-86 140 50 145 x 140 13 x 440 alle
013
023
500 102-105 240 65 190 x 165 13 x 440 alle
014
024
1.000
130-133
350
75
190 x 165
13 x 440
alle
015 025 2.000 165-169 450 100 270 x 200
13 x 660 DU/Iw*
0151
0251
2.000
161-164
450
100
270 x 200
13 x 660
Ki/Py*
*) DU = Schott-DURAN, Ki = Kimax, Iw = Iwaki, Py = Pyrex
witeg Labortechnik GmbH, WiseTherm®WHM Heizmantel mit Steuerung

www.witeg.de
6
Für Rundkolben, ohne Magnetrührer
Temperatur
Max. 450 °C
Material Heizbereich
Glasfasergeflecht
Material Gehäuse Pulverbeschichtetes Aluminium
(DH.WHM12019 / DH.WHM12029: pulverbeschichteter Stahl)
Schutzart
IP10
Artikelnummer
DH.WHM12…
Kolben
Größe
(ml)
Kolben Ø
(mm) Leistung (W)
Tiefe
Glasfaser-
gewebe
(mm)
Gehäuse
Abm.
(mm)
Ø x H
Stativ-
Stange
(mm)
Ø x H
Kolben
Marke
230 V
50 Hz
110 V
60 Hz
016 026 3.000 184-187 550 105 270 x 200
13 x 660 DU/Ki*
017
027
5.000
221-224
800
131
325 x 226
13 x 800
alle
018
028
6.000
234-237
800
131
325 x 226
13 x 800
DU/Ki*
019
029
10.000
278-282
1400
150
390 x 240
13 x 800
DU*
070
071
20.000
344-348
2000
200
470 x 260
13 x 800
DU*
*) DU = Schott-DURAN, Ki = Kimax, Iw = Iwaki, Py = Pyrex
Für Rundkolben, mit Magnetrührer
Temperatur
Max. 450 °C
Drehzahl
50 - 750 U/min
Material Heizbereich
Glasfasergeflecht
Material Gehäuse
Pulverbeschichtetes Aluminium
Schutzart
IP10
Artikelnummer
DH.WHM12…
Kolben
Größe
(ml)
Kolben Ø
(mm) Leistung (W)
Tiefe
Glasfaser-
gewebe
(mm)
Gehäuse
Abm.
(mm)
Ø x H
Stativ-
Stange
(mm)
Ø x H
Kolben
Marke
230 V
50 Hz
110 V
60 Hz
030
040
50 49-52 80 40 145 x 140 13 x 440 alle
031
041
100 63-66 80 40 145 x 140 13 x 440 alle
032 042 250 83-86 140 50 145 x 140 13 x 440 alle
033
043
500 102-105 240 65 190 x 165 13 x 440 alle
034
044
1.000
130-133
350
75
190 x 165
13 x 440
alle
035
045
2.000
165-169
450
100
270 x 200
13 x 660
DU/Iw*
0351 0451 2.000 161-164 450 100 270 x 200 13 x 660 Ki/Py*
036
046
3.000
184-187
550
105
270 x 200
13 x 660
DU/Ki*
037
047
5.000
221-224
800
131
325 x 226
13 x 800
alle
038
048
6.000
234-237
800
131
325 x 226
13 x 800
DU/Ki*
*) DU = Schott-DURAN, Ki = Kimax, Iw = Iwaki, Py = Pyrex
witeg Labortechnik GmbH, WiseTherm®WHM Heizmantel mit Steuerung

www.witeg.de
7
Für Becher, ohne Magnetrührer
Temperatur
Max. 450 °C
Material Heizbereich
Glasfasergeflecht
Material Gehäuse
Pulverbeschichtetes Aluminium
Schutzart
IP10
Artikelnummer
DH.WHM12…
Becher
Größe
(ml)
Becher Ø
(mm) Leistung (W)
Tiefe
Glasfaser-
gewebe
(mm)
Gehäuse
Abm.
(mm)
Ø x H
Stativ-
Stange
(mm)
Ø x H
Becher
Marke
230 V
50 Hz
110 V
60 Hz
141 151 100 50-52 80 40 145 x 105 13 x 440 alle
142
152
250 68-70 140 65 145 x 140 13 x 440 alle
143
153
400 79-81 240 70 145 x 140 13 x 440 DU*
1431
1531
400
76-78 240 75 145 x 140 13 x 440 Iw/Ki/Py*
144 154 600 88-90 240 75 145 x 140 13 x 440 alle
145
155
800
98-100
300
90
190 x 165
13 x 440
alle
146
156
1.000
105-108
350
90
190 x 165
13 x 440
alle
147
157
2.000
130-132
450
125
270 x 200
13 x 660
alle
148 158 3.000 151-153 550 160 270 x 235 13 x 660 DU/Iw*
1481
1581
4.000
160-162
700
160
270 x 235
13 x 660
Ki/Py*
149
159
5.000
169-171
800
160
270 x 235
13 x 660
DU*
*) DU = Schott-DURAN, Ki = Kimax, Iw = Iwaki, Py = Pyrex
witeg Labortechnik GmbH, WiseTherm®WHM Heizmantel mit Steuerung

www.witeg.de
8
Für Becher, mit Magnetrührer
Temperatur
Max. 450 °C
Drehzahl
50 – 750 U/min
Material Heizbereich
Glasfasergeflecht
Material Gehäuse
Pulverbeschichtetes Aluminium
Schutzart
IP10
Artikelnummer
DH.WHM12…
Becher
Größe
(ml)
Becher Ø
(mm) Leistung (W)
Tiefe
Glasfaser-
gewebe
(mm)
Gehäuse
Abm.
(mm)
Ø x H
Stativ-
Stange
(mm)
Ø x H
Becher
Marke
230 V
50 Hz
110 V
60 Hz
1601
1611
100 50-52 80 45 145 x 140 13 x 440 alle
1602 1612 250 68-70 140 70 190 x 165 13 x 440 alle
1603
1613
400 79-81 240 70 190 x 165 13 x 440 DU*
1604 1614 400 76-78 240 70 190 x 165 13 x 440 Iw/Ki/Py*
1605
1615
600
88-90
240
72
190 x 165
13 x 440
alle
1606 1616 1.000 105-108 350 105 270 x 200 13 x 440 alle
1607
1617
2.000
130-132
450
140
270 x 235
13 x 660
alle
1608 1618 3.000 151-153 550 140 270 x 235 13 x 660 DU/Iw*
1609
1619
4.000
160-162
700
170
325 x 270
13 x 660
Ki/Py*
1610 1620 5.000 169-171 800 170 325 x 270 13 x 660 DU*
*) DU = Schott-DURAN, Ki = Kimax, Iw = Iwaki, Py = Pyrex
witeg Labortechnik GmbH, WiseTherm®WHM Heizmantel mit Steuerung

www.witeg.de
9
9 Garantieurkunde
Garantieurkunde
für
Laborgeräte
Die Qualität und alle Funktionen wurden vom
Hersteller vor dem Versand geprüft.
Wir gewähren Ihnen deshalb vom Zeitpunkt des Kaufdatums
1 Jahr Garantie.
Beschädigungen durch Naturkatastrophen oder unsachgemäße Nutzung
durch den Kunden sind von dieser Garantie ausgeschlossen.
Bitte vervollständigen Sie anhand Ihrer Rechnung und dem Typenschild
folgende Tabelle:
Artikel WiseTherm®WHM Heizmantel mit Steuerung
Typ
Seriennummer
Datum
witeg Labortechnik GmbH
Am Bildacker 16
D-97877 Wertheim
TEL: [phone]
FAX: [phone]
Email: [e-mail]
www.witeg.de
witeg Labortechnik GmbH, WiseTherm®WHM Heizmantel mit Steuerung

www.witeg.de
10
Contents
1 Introduction ........................................................................................................11
2 Safety Instructions .............................................................................................11
2.1 Description of symbols ...............................................................................................11
2.2 Instructions...................................................................................................................12
3 Product description........................................................................................... 13
3.1 Key features..................................................................................................................13
3.2 General survey .............................................................................................................13
3.3 Lamps and control elements ......................................................................................14
3.4 Restrictions...................................................................................................................14
4 Package content................................................................................................ 14
5 Positioning the device and commissioning .................................................... 14
6 Job description.................................................................................................. 14
7 Maintenance and cleaning................................................................................ 14
8 Technical data.................................................................................................... 15
9 Certificate........................................................................................................... 18
witeg Labortechnik GmbH, WiseTherm®WHM Heating Mantle with Controller

www.witeg.de
11
1 Introduction
Thank you for purchasing our WiseTherm®WHM Heating Mantle with Controller. You did a
good choice buying a Wisd product.
Before use, please read this manual and use it properly.
To cover the user’s health and avoid the product’s destruction you have to follow the safety
instructions of the second chapter.
Please keep this operating manual in a save place for future reference and hand it out if you
consign the device to a third person.
Witeg reserves to modify the capsule or make amendments for the improvement of quality
and efficiency without prior notice.
2 Safety Instructions
2.1 Description of symbols
WARNING
Information for avoiding injuries or fatal accidents.
ATTENTION
Safety instruction to avoid a damage of the product.
ATTENTION
Information about technical parameters.
Environment
Information about the operating environment.
WARNING of explosions
Safety instruction to avoid explosions.
ATTENTION to high temperatures
Instructions to avoid injuries caused by high temperatures.
witeg Labortechnik GmbH, WiseTherm®WHM Heating Mantle with Controller

www.witeg.de
12
2.2 Instructions
For a safety and faultless using of the device it is indispensable that you read the following
instructions purposely and follow them by the use.
Connect the device only to the suitable power supply. Please have a look to the
identification plate.
Due to its functions the Heating Mantle is not protected against incoming water. Only a
professional handling can avoid hazardous accidents.
Only persons with sufficient safety knowledge are allowed to use this device.
Use the device only in electric circuits with ground fault circuit interrupter.
Do not touch the device if any liquid is flowed into the device (e.g. broken glass vessel)
and firstly switch the power supply off. After that please pull out the power plug.
Check the power supply cord before you stick it into the electrical outlet.
Do not use power bars to extend the power supply cord.
Only use extension cables with sufficient cable cross section.
Do not touch the device with wet hands during the usage because this might cause an
electrical shock.
If unexpected sound, smell or smog is generated by the device, pull out the main plug
and contact the manufacturer or your supplier immediately.
Disconnect the power supply plug before cleaning or maintenance.
If you use radiation or contaminated samples the responsibility is only up to you.
Do not put heat-sensitive items at the device.
Only use adequate sized vessels and avoid an over boil of the liquids.
Do not clean the scorching device.
Use this device only if you read the whole safety instructions.
This device should only used by persons who are familiarized with safety instructions
made for laboratories.
Pay attention that no liquid reaches the controller or inward of the capsule.
You have to keep the device clean if you want to get a longer life of it.
Wear corresponding protective work clothing during the usage.
Pull out the power cable if you didn’t want to use the device for a longer time.
Please make sure that you use only vessels with heat resistance glass (look at 3.4).
Do not heat up the heating mantle without any vessel to avoid an overheating.
Do not heat the up the device more than it is necessary - for lower energy consumption
and your own safety.
witeg Labortechnik GmbH, WiseTherm®WHM Heating Mantle with Controller

www.witeg.de
13
Make sure that the device can not slip away.
To avoid heat congestions or fires make sure that there is enough space for air
circulations.
Avoid direct solar radiation.
Do not use the device near highly combustible materials.
Do not set the device outdoors.
It is superiorly to set the device in a good illuminated place to avoid accidents
engendered by handling errors.
To set the device in wet or dusty places could cause overheating, short circuits or fires.
Do not use this device in areas with potentially explosive atmosphere.
Reparations and amendments should only made by witeg authorized people.
Contraventions exclude the warranty.
3 Product description
3.1 Key features
The Wisd WiseTherm®WHM Heating Mantle with Controller is designed for chemical,
biological, medical and pharmaceutical heating and extraction applications up to 450 °C. The
device was developed for simplest usage and a very long life. You can use round flasks and
beakers of all brands of vessels (Schott-DURAN, IWAKI, PYREX and Kimble). We offer this
device with and without integrated magnetic stirrer.

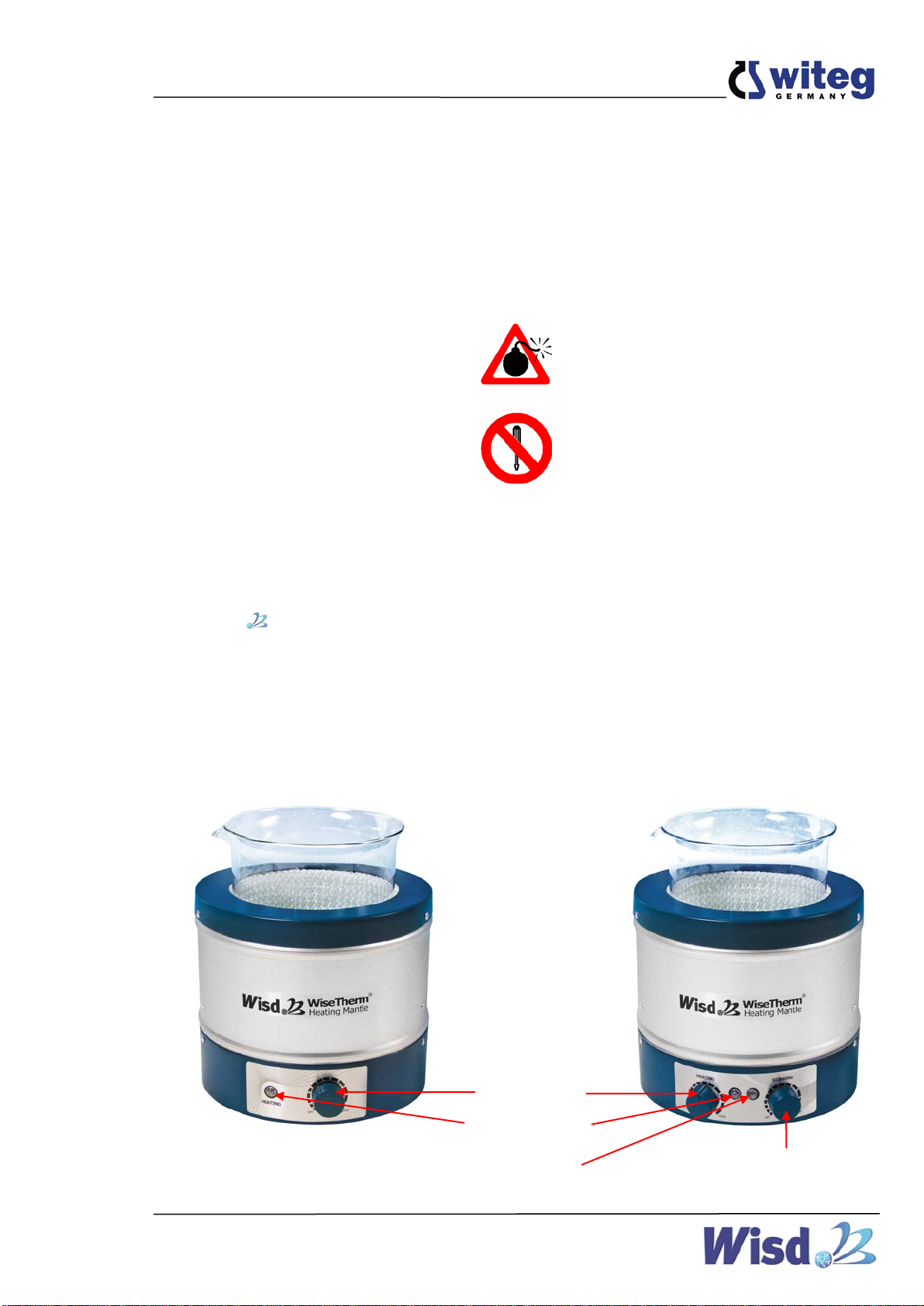

3.2 General survey
Knob for stirring
speed
Knob for
temperature
adjustment
Heating lamp
Stirring lamp
witeg Labortechnik GmbH, WiseTherm®WHM Heating Mantle with Controller

www.witeg.de
14
3.3 Lamps and control elements
Knob for stirring speed
Adjustment of speed.
Until left stop: stirrer is off.
Until right stop: stirrer is on.
Knob for temperature
Adjustment of temperature.
Until left stop: heater is off.
Until right stop: heater is on.
Stirring lamp
Indicates stirring process. Heating lamp
Indicates heating process.
3.4 Restrictions
Please only use glass vessels that are made for heating applications.A minimum heat
resistance like borosilicate glass 3.3 has is needed.
4 Package content
quantity
denomination
1 WiseTherm
®
WHM Heating Mantle with Controller
1 operating manual
5 Positioning the device and commissioning
1. Follow especially the safety instructions marked with following symbol:
2. Remove the package carefully.
3. If there are any unexpected transport damages, please inform your forwarder and your
costumer service.
4. Remove perhaps soiling and package material.
5. Before you connect the device with the electrical outlet, please let some time laps until
the device is acclimatised.
6. Make sure that you follow all safety instructions.
7. Connect the device with the power outlet.
8. Switch the device on and start the process (look at job description).
6 Job description
The WiseTherm®WHM Heating Mantle with Controller is usable as stirrer, heater or
combinated device. Set your parameters by turning the two rotary knobs.
7 Maintenance and cleaning
Please read the whole safety instructions before you start to maintain or clean the
device.
Pull the power plug out of the electrical outlet.
Only use care cleaning agents and soft cleaning rags.
Organic lotions, strong chemicals and rough cleaning rags can damage the device.
If you not want to use the device for a long time, pull of the power plug and keep it dry in
the package.
Only use original spare parts and accessories.
Make sure that no liquid gets into the device.
witeg Labortechnik GmbH, WiseTherm®WHM Heating Mantle with Controller

www.witeg.de
15
8 Technical data
For round flasks, without magnetic stirrer
Temperature
Max. 450 °C
Material Heating Area
Glass cloth
Material Housing Powder coated Aluminium
(DH.WHM12019 / DH.WHM12029: powder coated steel)
Safety class
IP10
Article number
DH.WHM12…
Size
flasks
(ml)
Ø
flasks
(mm)
Rated
power
(W)
Inside
depth
(mm)
Housing
size
(mm)
Ø x H
Stand
rod
(mm)
Ø x H
Flask
brand
230 V
50 Hz
110 V
60 Hz
010
020
50 49-52 80 40 145 x 140 13 x 440 all
011
021
100 63-66 80 40 145 x 140 13 x 440 all
012 022 250 83-86 140 50 145 x 140
13 x 440 all
013
023
500 102-105 240 65 190 x 165 13 x 440 all
014
024
1.000
130-133
350
75
190 x 165
13 x 440
all
015
025
2.000
165-169
450
100
270 x 200
13 x 660
DU/Iw*
0151 0251 2.000 161-164 450 100 270 x 200
13 x 660 Ki/Py*
016
026
3.000
184-187
550
105
270 x 200
13 x 660
DU/Ki*
017
027
5.000
221-224
800
131
325 x 226
13 x 800
all
018
028
6.000
234-237
800
131
325 x 226
13 x 800
DU/Ki*
019
019
10.000
278-282
1400
150
390 x 240
13 x 800
DU*
070
071
20.000
344-348
2000
200
470 x 260
13 x 800
DU*
*) DU = Schott-DURAN, Ki = Kimax, Iw = Iwaki, Py = Pyrex
For round flasks, with magnetic stirrer
Temperature
Max. 450 °C
Stirring speed
50 - 750 rpm
Material Heating Area
Glass cloth
Material Housing
Powder coated Aluminium
Safety class
IP10
Article number
DH.WHM12…
Size
flasks
(ml)
Ø
flasks
(mm)
Rated
power
(W)
Inside
depth
(mm)
Housing
size
(mm)
Ø x H
Stand
rod
(mm)
Ø x H
Flask
brand
230 V
50 Hz
110 V
60 Hz
030
040
50 49-52 80 40 145 x 140 13 x 440 all
031 041 100 63-66 80 40 145 x 140 13 x 440 all
*) DU = Schott-DURAN, Ki = Kimax, Iw = Iwaki, Py = Pyrex
witeg Labortechnik GmbH, WiseTherm®WHM Heating Mantle with Controller

www.witeg.de
16
For round flasks, with magnetic stirrer
Temperature
Max. 450 °C
Stirring speed
50 - 750 rpm
Material Heating Area
Glass cloth
Material Housing
Powder coated Aluminium
Safety class
IP10
Article number
DH.WHM12…
Size
flasks
(ml)
Ø
flasks
(mm)
Rated
power
(W)
Inside
depth
(mm)
Housing
size
(mm)
Ø x H
Stand
rod
(mm)
Ø x H
Flask
brand
230 V
50 Hz
110 V
60 Hz
032
042
250 83-86 140 50 145 x 140 13 x 440 all
033
043
500 102-105 240 65 190 x 165 13 x 440 all
034
044
1.000 130-133 350 75 190 x 165 13 x 440 all
035
045
2.000
165-169
450
100
270 x 200
13 x 660
DU/Iw*
0351
0451
2.000 161-164 450 100 270 x 200 13 x 660 Ki/Py*
036
046
3.000
184-187
550
105
270 x 200
13 x 660
DU/Ki*
037
047
5.000 221-224 800 131 325 x 226 13 x 800 all
038
048
6.000
234-237
800
131
325 x 226
13 x 800
DU/Ki*
*) DU = Schott-DURAN, Ki = Kimax, Iw = Iwaki, Py = Pyrex
For beakers, without magnetic stirrer
Temperature
Max. 450 °C
Material Heating Area
Glass cloth
Material Housing
Powder coated Aluminium
Safety class
IP10
Article number
DH.WHM12…
Size
beaker
(ml)
Ø
beaker
(mm)
Rated
power
(W)
Inside
depth
(mm)
Housing
size
(mm)
Ø x H
Stand
rod
(mm)
Ø x H
Beaker
brand
230 V
50 Hz
110 V
60 Hz
141
151
100 50-52 80 40 145 x 105 13 x 440 all
142
152
250 68-70 140 65 145 x 140 13 x 440 all
143
153
400 79-81 240 70 145 x 140 13 x 440 DU*
1431
1531
400
76-78 240 75 145 x 140 13 x 440 Iw/Ki/Py*
144
154
600 88-90 240 75 145 x 140 13 x 440 all
145
155
800
98-100
300
90
190 x 165
13 x 440
all
146
156
1.000 105-108 350 90 190 x 165 13 x 440 all
*) DU = Schott-DURAN, Ki = Kimax, Iw = Iwaki, Py = Pyrex
witeg Labortechnik GmbH, WiseTherm®WHM Heating Mantle with Controller

www.witeg.de
17
For beakers, without magnetic stirrer
Temperature
Max. 450 °C
Material Heating Area
Glass cloth
Material Housing
Powder coated Aluminium
Safety class
IP10
Article number
DH.WHM12…
Size
beaker
(ml)
Ø
beaker
(mm)
Rated
power
(W)
Inside
depth
(mm)
Housing
size
(mm)
Ø x H
Stand
rod
(mm)
Ø x H
Beaker
brand
230 V
50 Hz
110 V
60 Hz
147
157
2.000
130-132
450
125
270 x 200
13 x 660
all
148 158 3.000 151-153 550 160 270 x 235 13 x 660 DU/Iw*
1481
1581
4.000
160-162
700
160
270 x 235
13 x 660
Ki/Py*
149
159
5.000
169-171
800
160
270 x 235
13 x 660
DU*
*) DU = Schott-DURAN, Ki = Kimax, Iw = Iwaki, Py = Pyrex
For beakers, with magnetic stirrer
Temperature
Max. 450 °C
Stirring speed
50 – 750 rpm
Material Heating Area
Glass cloth
Material Housing
Powder coated Aluminium
Safety class
IP10
Article number
DH.WHM12…
Size
beaker
(ml)
Ø
beaker
(mm)
Rated
power
(W)
Inside
depth
(mm)
Housing
size
(mm)
Ø x H
Stand
rod
(mm)
Ø x H
Beaker
brand
230 V
50 Hz
110 V
60 Hz
1601
1611
100 50-52 80 45 145 x 140 13 x 440 all
1602
1612
250 68-70 140 70 190 x 165 13 x 440 all
1603
1613
400 79-81 240 70 190 x 165 13 x 440 DU*
1604
1614
400
76-78 240 70 190 x 165 13 x 440 Iw/Ki/Py*
1605
1615
600 88-90 240 72 190 x 165 13 x 440 all
1606
1616
1.000
105-108
350
105
270 x 200
13 x 440
all
1607
1617
2.000 130-132 450 140 270 x 235 13 x 660 all
1608
1618
3.000
151-153
550
140
270 x 235
13 x 660
DU/Iw*
1609
1619
4.000 160-162 700 170 325 x 270 13 x 660 Ki/Py*
1610
1620
5.000
169-171
800
170
325 x 270
13 x 660
DU*
*) DU = Schott-DURAN, Ki = Kimax, Iw = Iwaki, Py = Pyrex
witeg Labortechnik GmbH, WiseTherm®WHM Heating Mantle with Controller

www.witeg.de
18
9 Certificate
Certificate
for
LABORATORY INSTRUMENTS
The quality and all features were checked by the
manufacturer before the shipment.
We grant from date of purchase
1 year guaranty.
This certificate excludes damages by natural disasters or incorrect usages by
the costumer.
Please look on your account and complete following table:
Article WiseTherm®WHM Heating Mantle with Controller
Typ
Serialno.
Date
witeg Labortechnik GmbH
Am Bildacker 16
D-97877 Wertheim
TEL: [phone]
FAX: [phone]
Email: [e-mail]
www.witeg.de
Version 1.6.29102013
witeg Labortechnik GmbH, WiseTherm®WHM Heating Mantle with Controller
