Witeg WiseStir HS-D User manual

WiseStir® HS-D
Überkopfrührer
Bedienungsanleitung
Overhead Stirrer
Operating Manual
gilt für / written for
HS -30D / -100D
witeg Labortechnik GmbH

www.witeg.de
(English manual at page 7)
Inhaltverzeichnis
1 Vorwort...................................................................................................................... 1
2 Sicherheitsanweisungen.......................................................................................... 1
2.1 Symbolerklärungen .............................................................................................................1
2.2 Anweisungen........................................................................................................................1
3 Produktbeschreibung............................................................................................... 3
3.1 Hauptmerkmale....................................................................................................................3
3.2 Gesamtübersicht..................................................................................................................3
4 Verpackungsinhalt.................................................................................................... 4
5 Aufstellen des Gerätes und Inbetriebnahme .......................................................... 4
6 Funktionsbeschreibung........................................................................................... 4
7 Wartung und Reinigung ........................................................................................... 5
8 Technische Daten..................................................................................................... 5
9 Garantieurkunde....................................................................................................... 6
witeg Labortechnik GmbH, WiseStir®HS-D Überkopfrührer

www.witeg.de
1
1 Vorwort
Vielen Dank für den Kauf unseres WiseStir®HS-D Überkopfrührers.
Mit einem Gerät der Marke Wisd haben Sie eine sehr gute Wahl getroffen.
Lesen Sie sich bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb
nehmen. Neben den Sicherheitshinweisen und der Funktionsbeschreibung finden Sie hier auch
die wichtigsten technischen Parameter.
Nur der sachgerechte Umgang mit dem Gerät garantiert ein Höchstmaß an Sicherheit und eine
hohe Lebensdauer des Gerätes. Halten Sie sich deshalb unbedingt an die vorgegebenen
Sicherheitsanweisungen im Abschnitt 2.
Geben Sie dieses Gerät nur mit der dazugehörigen Bedienungsanleitung an Dritte weiter.
Änderungen am Gehäuse oder Spezifikationen zur Verbesserung von Qualität und Leistung des
Produktes, können ohneAnkündigung von witeg vorgenommen werden.
2 Sicherheitsanweisungen
2.1 Symbolerklärungen

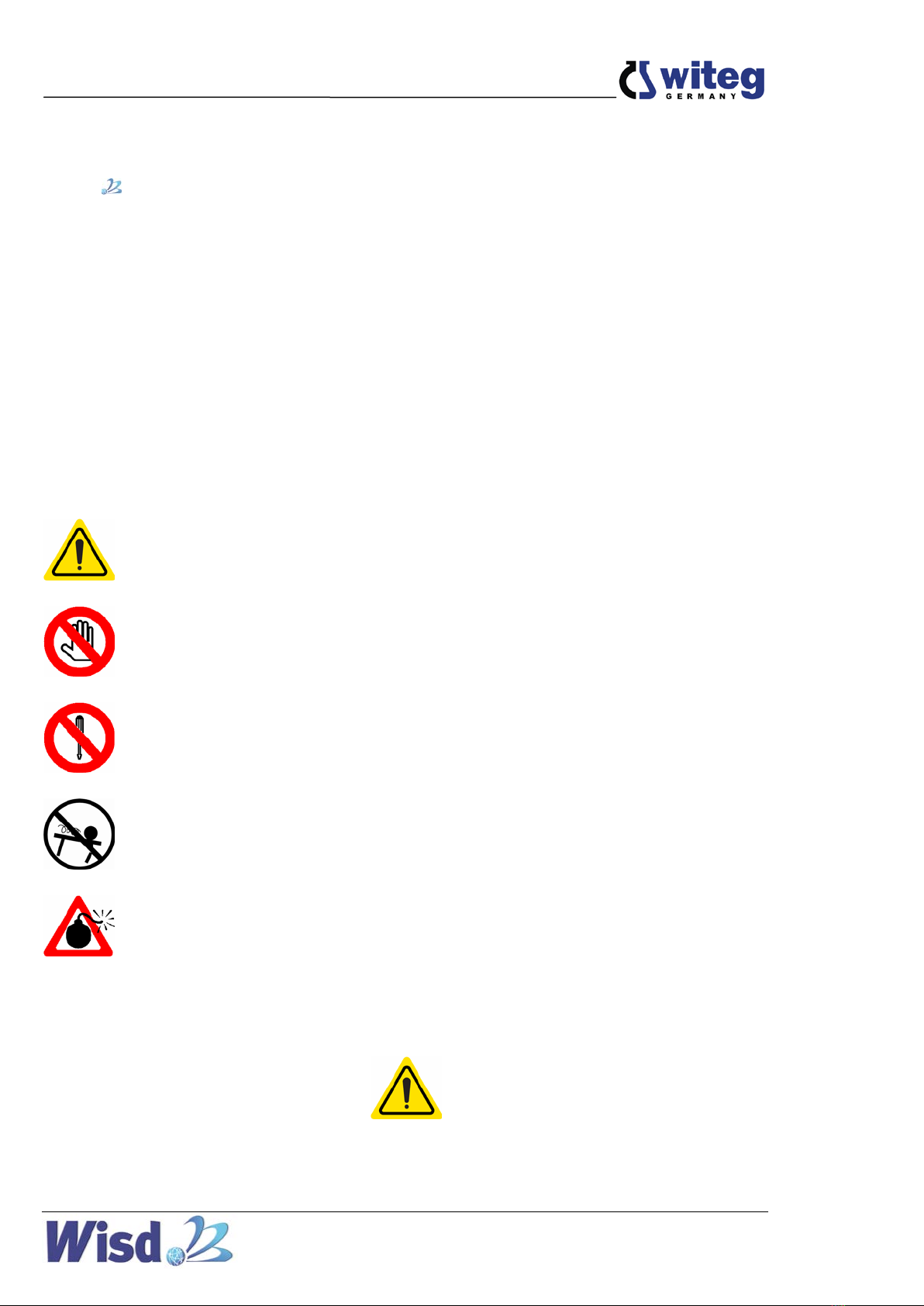

WARNUNG
Hinweise zur Vermeidung von Verletzungen oder todbringenden Situationen.
VORSICHT
AllgemeineAnweisungen zum sachgerechten und sicheren Gebrauch.
ACHTUNG
Informationen bezüglich der Funktion und der Betriebsparameter.
Betriebsumgebung
Hinweise bezüglich des Aufstellungsortes.
WARNUNG vor Explosionen
Sicherheitsanweisungen zur Vermeidung von Explosionen.
2.2 Anweisungen
Die sichere und fehlerfreie Nutzung des Gerätes setzt voraus, dass Sie sich die folgenden
Anweisungen sorgfältig durchlesen und beim Umgang mit dem Gerät unbedingt befolgen.
witeg Labortechnik GmbH, WiseStir®HS-D Überkopfrührer

www.witeg.de
2

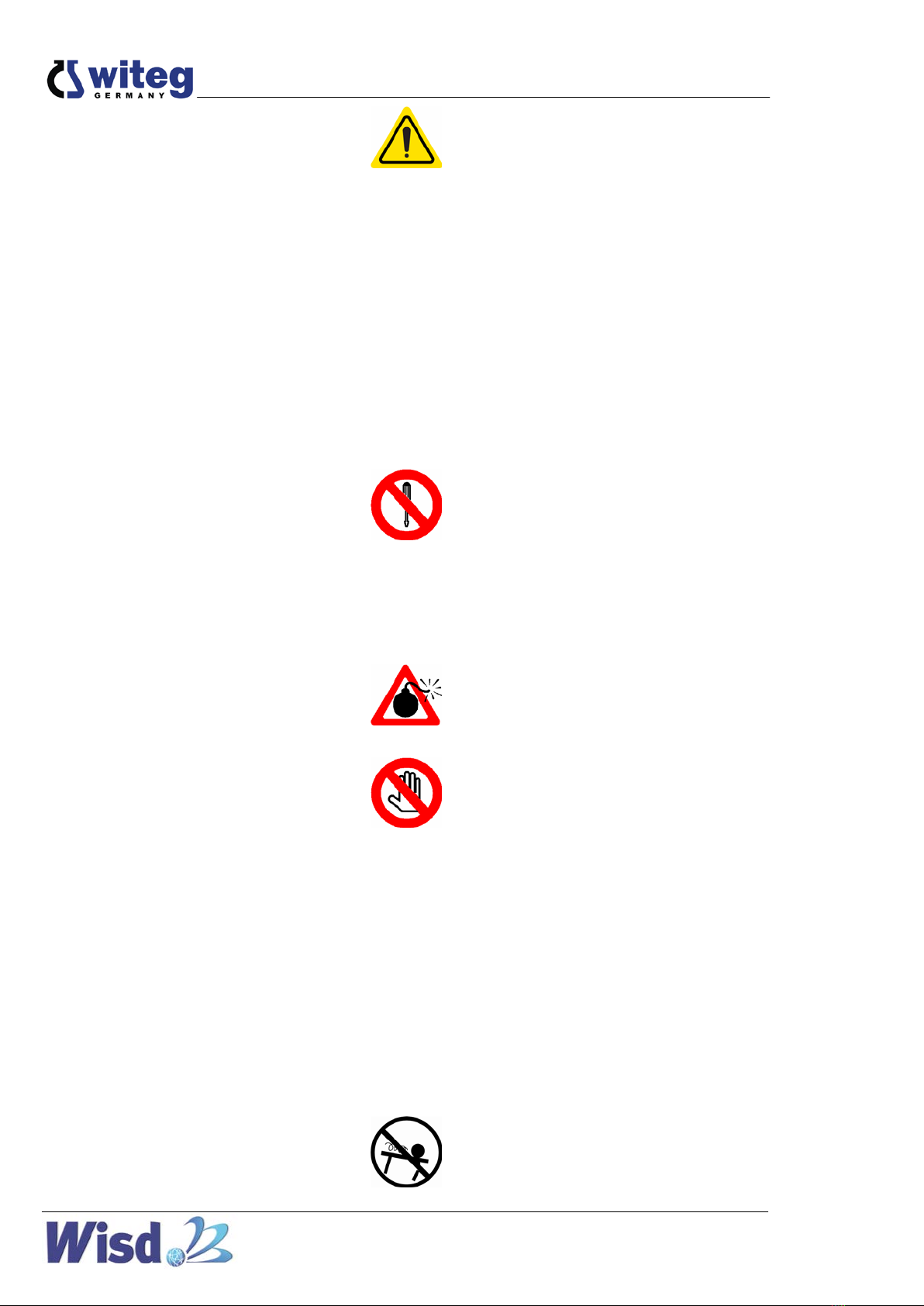

Schließen Sie das Gerät nur an die geeignete Spannungsversorgung an. Beachten Sie
dabei bitte die Angaben auf dem Typenschild.
Stellen Sie sicher, dass dieAnschlussleitung unbeschädigt und korrekt angeschlossen ist.
Betreiben Sie dieses Gerät nur an Stromkreisen, die mit einem Fehlerstrom-Schutzschalter
(FI) ausgestattet sind.
Mehrfachsteckdosen sind zum Verlängern desAnschlusskabels unzulässig.
Achten Sie auf einen ausreichend großen Leiterquerschnitt wenn Sie Verlängerungskabel
anschließen.
Falls unübliche Geräusche und Gerüche oder Rauch auftreten, ziehen Sie sofort den
Netzstecker heraus und kontaktieren Sie den Hersteller oder einen Vertriebspartner.
Trennen Sie das Gerät vor Wartungs- oder Reparaturarbeiten vom Netz.
Beim Einsatz von radioaktiven oder kontaminierten Material, trägt der Kunde allein die
Verantwortung.
Alle Schaltkreise und elektronischen Komponenten dieses Produktes sind witeg eigene
Technologien. Deshalb dürfen Reparaturen und Veränderungen am Gerät nur durch von
witeg autorisiertem Personal durchgeführt werden. Zuwiderhandlungen haben den
Ausschluss der Gewährleistung zu Folge und können zu gefährlichen Sach- und
Personenschäden führen.
Der Einsatz des Gerätes in explosionsgefährdeten Räumen ist unzulässig.
Bedienen Sie das Gerät erst, nachdem Sie sich mit allen Sicherheitsanweisungen vertraut
gemacht haben.
Dieses Gerät darf nur von geschulten Personen bedient werden, die mit den
Sicherheitsmaßnahmen für dasArbeiten in einem Labor vertraut sind.
Achten Sie darauf, dass keine Flüssigkeiten in den Regler oder das Gehäuse gelangen.
Damit eine lange Lebensdauer erreicht wird, müssen Sie das Gerät sauber halten.
Schalten Sie das Gerät ab, bevor Sie es vom Netz trennen.
Sollten leicht brennbare, elektrisch leitende oder sonstige Gegenstände in das Gerät
gelangt sein, müssen Sie das Gerät sofort vom Netz trennen und den Hersteller oder
Vertriebspartner kontaktieren.
Tragen Sie während der Nutzung des Gerätes die entsprechendeArbeitsschutzbekleidung.
Trennen Sie das Gerät vom Netz, wenn es längere Zeit nicht benutzt werden soll.
witeg Labortechnik GmbH, WiseStir®HS-D Überkopfrührer

www.witeg.de
3
Das Gerät muss auf einem waagerechten und festen Untergrund stehen.
Sichern Sie das Gerät gegen Verrutschen.
Vermeiden Sie direkte Sonneneinstrahlung.
Das Gerät darf nicht in der Nähe brennbarer und leicht entzündlicher Materialen betrieben
werden.
Die Aufstellung im Freien ist unzulässig.
Das Gerät sollte nur an einem ausreichend beleuchteten Platz betrieben werden, damit
keine Zwischenfälle durch Bedienungsfehler auftreten.
DieAufstellung in feuchten oder staubigen Räumen kann Kurzschlüsse, Überhitzungen und
Brände verursachen.
3 Produktbeschreibung
3.1 Hauptmerkmale
Der WiseStir®HS-D Überkopfrührer ist für beinahe alle Rühranwendungen in der Chemie,
Biologie, Medizin und Pharmakologie geeignet.
Nachfolgend sehen Sie eine Liste der Hauptmerkmale:
Einfachste Bedienung.
Schnelle Inbetriebnahme.
Robuste Bauweise für eine hohe Lebensdauer.
Für bis zu 50.000 mPas.
Bis zu 3000 U/min.
Leistungs- und Drehzahlanzeige auf beleuchtetem Flüssigkristallbildschirm.
Speicherfunktion für Drehzahl.
Überhitzungs- und Überlastungsschutz.
Alle Rührer sind stufenlos höhenverstellbar.
LangsamerAnstieg der Drehzahl für eine höhere Sicherheit.
3.2 Gesamtübersicht
Jog-Shuttle
Drehknopf
Hauptschalter
Spannfutter
Klemmschelle
Rührer
LCD Anzeige
witeg Labortechnik GmbH, WiseStir®HS-D Überkopfrührer

www.witeg.de
4
4 Verpackungsinhalt
Anzahl
DH.WOS01015
DH.WOS01025
1
HS-30D
HS-100D
1
Innensechskant-Montageschlüssel
1
Befestigungsstange
1
Spannfutterschlüssel
1
Bedienungsanleitung
Anzahl
DH.WOS01016
DH.WOS01026
1
HS-30D
HS-100D
1
Innensechskant-Montageschlüssel
1
Befestigungsstange
1
Spannfutterschlüssel
1
Bedienungsanleitung
1
Klemmschelle CL200
1
Rührstab PL010
Rührstab PL015
1
Stativ ST110
Stativ ST120
5 Aufstellen des Gerätes und Inbetriebnahme
1. Entfernen Sie vorsichtig die Verpackung und eventuelle Verschmutzungen.
2. Überprüfen Sie das Gerät auf eventuelle Transportschäden. Sollten unverhofft
Transportschäden vorhanden sein, informieren Sie bitte umgehend den Spediteur und
Ihren Vertragspartner.
3. Befestigen Sie die Klemmschelle am Stativ.
4. Montieren Sie anschließend die Befestigungsstange an der Klemmschelle.
5. Stecken Sie das Gerät auf die Befestigungsstange.
6. Ziehen Sie mit Hilfe des Innensechskant-Montageschlüssels die Schrauben fest an.
7. Kontrollieren Sie alle Schraubverbindungen auf festen Sitz.
8. Spannen Sie mit Hilfe des Spannfutterschlüssels den Rührstab in das Spannfutter ein.
9. Lassen Sie das Gerät bis zurAkklimatisierung für einige Zeit am Einsatzort stehen,
bevor Sie es ans Netz anschließen.
10. Stellen Sie sicher, dass allen Sicherheitsanweisungen Folge geleistet wurde.
11. Schließen Sie das Gerät an das Netz an.
12. Schalten Sie das Gerät mit dem Hauptschalter ein.
6 Funktionsbeschreibung
Schalten Sie das Gerät mit dem Netzschalter ein.
Sollte eine Drehzahl gespeichert sein, startet der Rührvorgang erst, wenn Sie auf den
Jog-Shuttle Drehknopf drücken.
Ist keine Drehzahl gespeichert, beginnt der Rührvorgang, sobald Sie mit dem Jog-
Shuttle eine Drehzahl einstellen.
Die Geschwindigkeit kann während des Rührprozesses durch Drehen am Jog-Shuttle
geändert werden.
Starten und Stoppen Sie den Rührmotor, indem Sie auf den Jog-Shuttle Drehknopf
drücken.
Sollten Sie häufig mit der gleichen Drehzahl arbeiten, können Sie diese mit dem Jog-
witeg Labortechnik GmbH, WiseStir®HS-D Überkopfrührer

www.witeg.de
5
Shuttle speichern. Halten Sie den Jog-Shuttle dazu zwei Sekunden lang gedrückt.
Gespeicherte Werte brauchen Sie nach dem Einschalten nicht erneut anwählen.
Speichern Sie „0“ ein um den gespeicherten Wert zu löschen.
Um Werte zu überspeichern, müssen Sie lediglich den neuen Wert einstellen und dann
den Jog-Shuttle zwei Sekunden lang gedrückt halten.
7 Wartung und Reinigung
Lesen Sie sich unbedingt vor Beginn der Wartungs- und Reparaturarbeiten die
Sicherheitsanweisungen sorgfältig durch.
Ziehen Sie den Netzstecker aus der Dose, bevor Sie mit der Reinigung des Gerätes
beginnen.
Die Reinigung des Gerätes sollte nur mit neutralen Reinigungsmitteln und weichen
Tüchern erfolgen.
Organische Lösungen, starke Chemikalien und grobe Tücher können das Gerät
beschädigen.
Wenn Sie das Gerät längere Zeit nicht benutzen wollen, ziehen Sie bitte den
Netzstecker heraus und lagern das Gerät trocken in der Verpackung.
Verwenden Sie nur originale Ersatzteile.
8 Technische Daten
HS-30D HS-100D
Rührkapazität (H2O)
max. 10 Lit. max.20 Lit.
Max. Viskosität (mPas)
10.000
50.000
Motorleistung (Eingang / Ausgang)
83 / 75 W
130 / 120 W
Maximales Drehmoment (Ncm) 85 145
Max. Rührstabdurchmesser (mm) 10
Drehzahlbereich (U/min) 200 - 3.000
Betriebs-
umgebung
Temperaturbereich (°C) 0 - 40
max. zul. Luftfeuchte 80 %
Sicherheitsvorrichtung Überlastungs- + Überhitzungsschutz für Motor
Abmessungen (B×L×H mm)
90×145×180
Gewicht (kg)
4,5
5,3
Sonstiges
Sanftanlauf
Stromversorgung AC 230 V, 1N~, 50/60 Hz
witeg Labortechnik GmbH, WiseStir®HS-D Überkopfrührer

www.witeg.de
6
9 Garantieurkunde
Garantieurkunde
für
Laborgeräte
Die Qualität und alle Funktionen wurden vom
Hersteller vor dem Versand geprüft.
Wir gewähren Ihnen deshalb vom Zeitpunkt des Kaufdatums
zwei Jahre Garantie.
Beschädigungen durch Naturkatastrophen oder unsachgemäße Nutzung
durch den Kunden sind von dieser Garantie ausgeschlossen.
Bitte vervollständigen Sie anhand Ihrer Rechnung und mit Hilfe des
Typenschildes folgende Tabelle:
Artikel WiseStir®HS-D Überkopfrührer
Typ
Seriennummer
Datum
witeg Labortechnik GmbH
Am Bildacker 16
D-97877 Wertheim
TEL: [phone]
FAX: [phone]
Email: [e-mail]
www.witeg.de
witeg Labortechnik GmbH, WiseStir®HS-D Überkopfrührer

www.witeg.de
7
Contents
1 Introduction...............................................................................................................8
2 Safety Instructions....................................................................................................8
2.1 Description of Symbols......................................................................................................8
2.2 Instructions..........................................................................................................................8
3 Product description..................................................................................................9
3.1 Key features.........................................................................................................................9
3.2 General survey...................................................................................................................10
4 Packing contents ....................................................................................................10
5 Positioning the device and commissioning.......................................................... 11
6 Job description....................................................................................................... 11
7 Maintenance and cleaning ..................................................................................... 11
8 Technical data.........................................................................................................12
9 Certificate ................................................................................................................13
witeg Labortechnik GmbH, WiseStir®HS-D Overhead Stirrer

www.witeg.de
8
1 Introduction
Thank you for purchasing our WiseStir®HS-D Overhead Stirrer. You did a good choice buying
a Wisd product.
Before use, please read this manual and use it properly.
To cover the user’s health and avoid the product’s destruction you have to follow the safety
instructions of the second chapter.
Please keep this operating manual in a save place for future reference and hand it out if you
consign the device to a third person.
Witeg reserves to modify the capsule or make amendments for the improvement of quality and
efficiency without prior notice.
2 Safety Instructions
2.1 Description of Symbols
WARNING
Information for avoiding injuries or fatal accidents.
ATTENTION
Safety instruction to avoid a damage of the product.
ATTENTION
Information about technical parameters.
Environment
Information about the operating environment.
WARNING of explosions
Safety instruction to avoid explosions.
2.2 Instructions
For a safety and faultless using of the device it is indispensable that you read the following
instructions purposely and follow them by the use.
Connect the device only to the suitable power supply. Please have a look to the
identification plate.
Use the device only in electric circuits with ground fault circuit interrupter.
witeg Labortechnik GmbH, WiseStir®HS-D Overhead Stirrer

www.witeg.de
9
Check the power supply cord before you stick it into the electrical outlet.
Do not use power bars to extend the power supply cord.
Only use extension cables with sufficient cable cross section.
Do not touch the device with wet hands during the usage because this might cause an
electrical shock.
If unexpected sound, smell or smog is generated by the device, pull out the main plug and
contact the manufacturer or your supplier immediately.
Disconnect the power supply plug before cleaning or maintenance.
If you use radiation or contaminated samples the responsibility is only up to you.
Use this device only if you read the whole safety instructions.
This device should only used by persons who are familiarized with safety instructions made
for laboratories.
Pay attention that no liquid reaches the controller or inward of the capsule.
You have to keep the device clean if you want to get a longer life of it.
Wear corresponding protective work clothing during the usage.
Pull out the power cable if you didn’t want to use the device for a longer time.
Do not use this device in areas with potentially explosive atmosphere.
Make sure that the device can not slip away.
The device could get damaged if the vibrations are to strong.
To avoid heat congestions or fires make sure that there is enough space for air circulations.
Avoid direct solar radiation.
Do not use the device near highly combustible materials.
Do not set the device outdoors.
It is superiorly to set the device in a good illuminated place to avoid accidents engendered
by handling errors.
To set the device in wet or dusty places could cause overheating, short circuits or fires.
All circuits and electrotechnical components are witeg owned technology. In fact of this it is
necessary that only witeg authorized personal repair the device. Contraventions exclude the
warranty.
3 Product description
3.1 Key features
The WiseStir®HS-D Overhead Stirrer is designed for chemical, biological, medical and
pharmaceutical applications.
witeg Labortechnik GmbH, WiseStir®HS-D Overhead Stirrer

www.witeg.de
10
Key features are as follows:
Long life by simply and solid construction.
Jog-Shuttle knob for easy and fast handling.
Up to 3000 rpm.
Max. viscosity: 50.000 mpas.
Constant speed in spite of viscosity fluctuation.
Motor provided with overload and overheat protection.
Stepless variable adjustability of every stirrer concerning to the continuous bored chuck.
Power bar graph and speed showed on illuminated LCD.
Smooth increase of speed for higher safety.
Storage function for speed value.
3.2 General survey
4 Packing contents
quantity
DH.WOS01015
DH.WOS01025
1
HS-30D
HS-100D
1
Allen key
1
body holder
1
chuck key
1
operating manual
quantity
DH.WOS01016
DH.WOS01026
1
HS-30D
HS-100D
1
impeller PL010
impeller PL015
1
stand rod ST110
stand rod ST120
1
Allen key
1
body holder
1
chuck key
1
operating manual
1
clamp CL200
Jog-Shuttle
knob
main switch
chuck
clamp
stirrer
LCD
witeg Labortechnik GmbH, WiseStir®HS-D Overhead Stirrer

www.witeg.de
11
5 Positioning the device and commissioning
1. Follow especially the safety instructions marked with following symbol:
2. Remove the package and perhaps soiling carefully.
3. If there are any unexpected transport damages, please inform your forwarder and your
costumer service.
4. Attach the clamp to the tripod rod.
5. Stick the device at the clamp and tighten the screw.
6. Check that each connection fits close.
7. Fix the stirrer in the chuck with included chuck key.
8. Before you connect the device with the electrical outlet, please let some time laps until
the device is acclimatised.
9. Make sure that you follow all safety instructions.
10. Connect the device with the power outlet.
11. Switch the device on and start the process.
6 Job description
First switch the device on.
If there is a value stored the stirring process starts by pushing the Jog-Shuttle.
If there is no value stored the stirring process starts by turning the Jog-Shuttle.
Change the set speed during the stirring application by turning the Jog-Shuttle.
Start and stop by pushing the Jog-Shuttle.
If you work with the same speed often you can store this value and thereby you need not
to set often used speed values in every usage.
To store values you only have to hold the Jog-Shuttle knob pushed for two seconds until
the value in the first line in display is blinking.
Delete stored values by over-storing with “0”.
7 Maintenance and cleaning
Please read the whole safety instructions before you start to maintain or clean the
device.
Pull the power plug out of the electrical outlet.
Only use care cleaning agents and soft cleaning rags.
Organic lotions, strong chemicals and rough cleaning rags can damage the device.
If you not want to use the device for a long time, pull of the power plug and keep it dry in
the package.
Only use original spare parts.
witeg Labortechnik GmbH, WiseStir®HS-D Overhead Stirrer

www.witeg.de
12
8 Technical data
HS-30D HS-100D
Stirring Capacity (H2O)
max. 10 Lit.
max.20 Lit.
Max. Viscosity (mPas)
10.000
50.000
Motor Rating (Input / Output) 83 / 75 W 130 / 120 W
Maximum Torque (Ncm) 85 145
Max. Shaft Diameter (mm)
10
Speed Range (rpm) 200 – 3.000
Controller
Digital Feedback Controller with Jog Shuttle knob
(Turn + Push)
Display Digital LCD Display (RPM and Power bar-graph)
Operating
Environment
Ambient Temp.
Range (°C)
0 ~ 40
Max. Permissible
Humidity (%)
80
Safety Device Overload & Heat Protector for motor
Dimension (w×d×h mm)
90×145×180
Weight (kg)
4,5
5,3
Others
Smooth Start and Change of the Stirring Speed
Storage Function
Power Supply AC 230 V, 1N~, 50/60 Hz
witeg Labortechnik GmbH, WiseStir®HS-D Overhead Stirrer

www.witeg.de
13
9 Certificate
Certificate
for
LABORATORY INSTRUMENTS
The quality and all features were checked by the
manufacturer before the shipment.
We grant from date of purchase
two years guaranty.
This certificate excludes damages by natural disasters or incorrect usages by
the costumer.
Please look on your account and complete following table:
Article WiseStir®HS-D Overhead Stirrer
Typ
Serialno.
Date
witeg Labortechnik GmbH
Am Bildacker 16
D-97877 Wertheim
TEL: [phone]
FAX: [phone]
Email: [e-mail]
www.witeg.de
Version 1.6.17102013
witeg Labortechnik GmbH, WiseStir®HS-D Overhead Stirrer
