Wize DSM63 User manual

1CQUAD65-0002
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE
BEGINNING.
Do not use this product for any purpose not explicitly specified by Wize. Improper installation may
cause property damage or personal injury. If you do not understand these directions, or have
doubts about the safety of the installation, contact Wize Customer Service or call a qualified
contractor. Wize is not liable for damage or injury caused by incorrect mounting,
assembly, or use.
The hardware provided with this product, is exclusively intended for installation on walls made of
solid wood, concrete, concrete block or solid wood columns with a maximum of 16 mm of drywall.
For walls made of other materials, for example hollow bricks, please consult your installer and/
or specialist supplier.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING! AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL
RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une fin non spécifiée expressément par Wize Une installation
incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne com-
prenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez
contacter le service clientèle de Wize ou un installateur qualifié.Wize n’est pas re-sponsable des
dommages ou des préjudices causés par un montage, un assemblage ou une
utilisation incorrects.
Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois
massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de
plaques de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît
consulter votre installateur et / ou fournisseur spécialisé.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
AVERTISSEMENT
Manuel D’instructions
Instruction Manual
www.wize-av.com [e-mail]
Ceiling mounted Quad Display system
For 37”-63” TV’s / Weight Capacity: 600 lb
DSM63
Инструкция
ВНИМАНИЕ!
ВНИМАНИЕ! ТРАВМА И ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ МОЖЕТ ПРОИЗОЙТИ ОТ
НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ СБОРКИ. ОЗНАКОМЬТЕСЬ СО СЛЕДУЮЩИМИ
ПРЕДУПРЕЖДЕНИЯМИ ПЕРЕД НАЧАЛОМ.
Компоненты, входящие в этот продукт, предназначен для установки на стенах из цельного
дерева, бетона или бетонных блоков. Для стен из других материалов, таких как кирпич,
пожалуйста, проконсультируйтесь с вашим инсталлятором и / или специалистом поставщика.
НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНЫЙВЕС, УКАЗАННЫЙ В ИНСТРУКЦИИ

2CQUAD65-0002
Component List for DSM63
C
PACKAGE CONTENTS
   Contenu de l’emballage
!
WEIGHT CAPACITY
Maximum Weight Capacity
 
Poids maximal de l’écran
600lb / 272kg
CAUTION!
TOOLS REQUIRED
  Outils nécessaires
M8 x 16mm
(8)
4mm Allen
Wrench
Retaining collar
D (5)
Set screws
DD (10)
2.5mm Allen
Wrench
L Brackets
(2)
Box 1 (CQUAD)
Horizontal Extrusion
(2)
Box 2 (CA8HD)
2.5mm Allen
Wrench
Set screws
(Security)
DD (4)
Set screws
EE (4)

3CQUAD65-0002
Box 3 (E10)
2.5mm Allen
Wrench
Set screws
(Security)
DD (4)
Set screws
EE (4)
Pipe Connectors
CC (2)
4’ Static Columns
(2)
2’ Static Column
(1)
B
Mount bracket
AA (1)
5mm Short wrench
BB (1)
5mm Allen wrench
A
Horizontal Assembly
DD (1)
3mm Allen wrench
CC (1)
2.5mm Allen wrench
Box 4 (C65) (4 boxes required for DSM installation)
Box 4 (C65) continued
C (2)
Extenders
PACKAGE CONTENTS
   Contenu de l’emballage
M4 / M5 Spacer
R (4) M6 / M8 Spacer
S (4)
M4 x 12mm
F (4)
M8 x 40mm
P (4)
M5 x 30mm
I (4) M6 x 12mm J (4) M6 x 20mm K (4) M6 x 25mm L (4) M6 x 30mm M(4)
M8 x 16mm
N (4)
M8 x 25mm
O (4)
M5 x 10mm
E (16)
M4 x 30mm
G(4)
Multiwasher
V (4)
M8 Washer
U (8)
M8 POM Washer
Y (2)
M8 x 10mm
T (2)
M5 x 12mm
H (4)
D
Retaining collar
DD (2)
Set screws
M10 x 15mm
Q (4)
PACKAGE CONTENTS
   Contenu de l’emballage

4CQUAD65-0002
1a-2
INSTALL INSTRUCTIONS
Instrucciones de instalación Instructions d’installation
1a-1
Attach “L” brackets to side of horizontal extrusion with screws M8x16mm. Note: Make
sure that larger openings face up.
Fixez “L” les supports à l’extrusion horizontale avec vis M8x16mm. Note: Assurez-
vous que les grandes ouvertures vers le haut.
1 a - 1 ASSEMBLY INSTALLATION
Прикрепите скобки (L)с помощью винтов M8x16mm.
Oтмечать :
Убедитесь, что большие отверстия сверху.
Прикрепите 2-ю деталь крепелния с помощью винтов M8x16mm .
Oтмечать: Убедитесь, что большие отверстия сверху.
Attach 2nd horizontal extrusion to bottom of “L” brackets with screws M8x16mm. Note:
Make sure that larger openings face up.
Fixez extrusion horizontale en bas de crochets avec vis M8x16mm. Note: Assurez-
vous que les grandes ouvertures vers le haut.
1 a - 2 ASSEMBLY INSTALLATION

5CQUAD65-0002
3a-1 3a-2
Tighten retaining collar (D) by making several turns and lock into place using set screws (DD).
   (D)         DD).
Serrer collier de retenue (D) en faisant plusieurs tours et verrouiller en place en utilisant vis (DD).
ASSEMBLY INSTALLATION3a-2
Slide horizontal assembly (A) onto end of extension pipe followed by retaining collar (D).
   (A) 2B5;5    (
   D).
Faites glisser l’assemblage (A) sur l’extrémité du tuyau d’extension suivie conservant collier (D).
ASSEMBLY INSTALLATION
3a-1
2
Slide horizontal extrusions (A) onto end of extension pipe followed by retaining collar (D).
Faites glisser l’assemblage (A) sur l’extrémité du tuyau d’extension suivie conservant collier (D).
ASSEMBLY INSTALLATION
2
Соедините детали как указано на рисунке.

6CQUAD65-0002
45

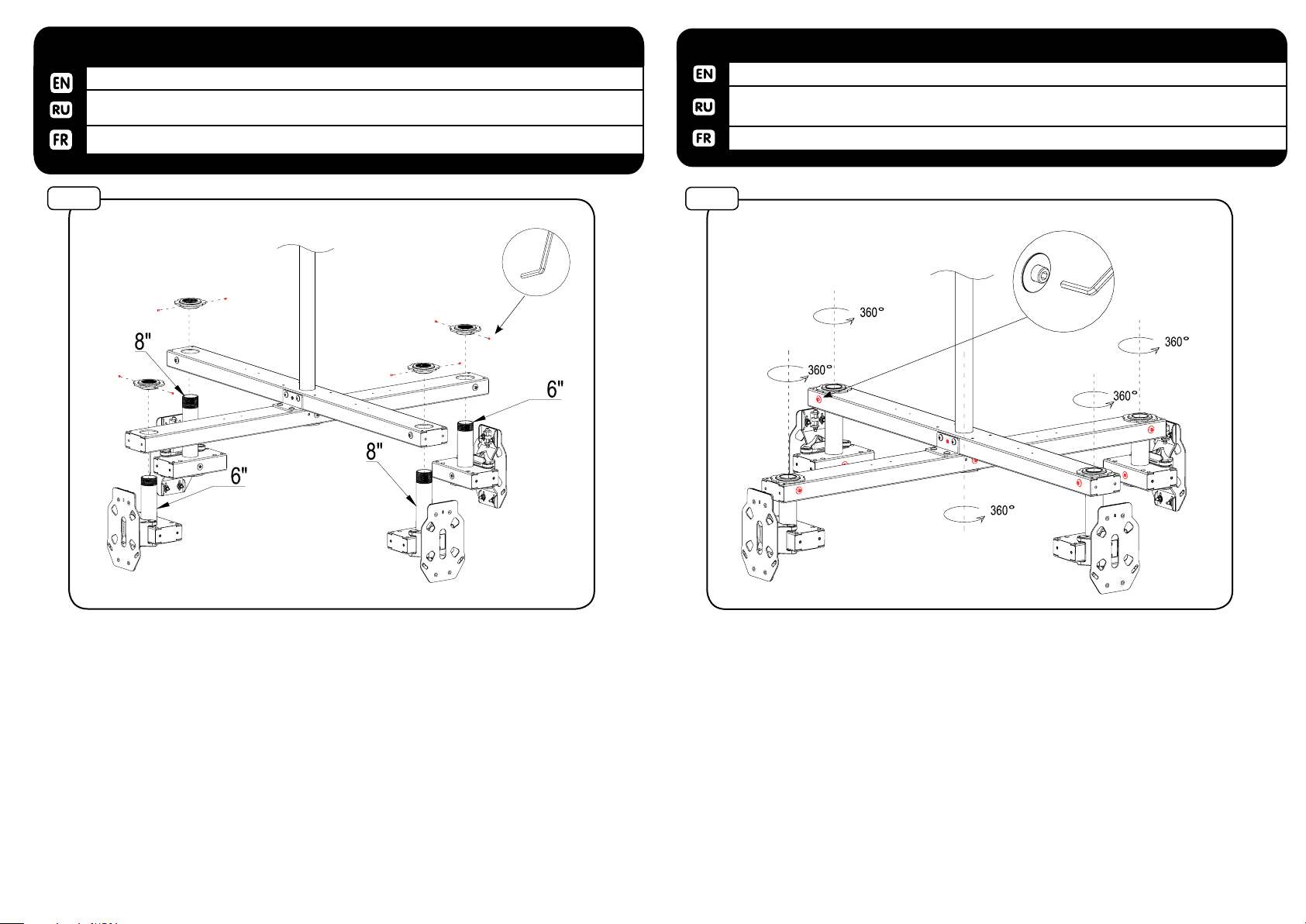

Slide extension pipe through opening in horizontal extrusion and attach retaining collar.
Вставьте штанги через отверстия и прикрепите большой гайкой. Установите винты,
чтобы предотвратить ослабление гайки.
Faites glisser tuyau par extrusion horizontale et xez collier de retenue.
ASSEMBLY INSTALLATION4
Вставьте штанги через отверстия и прикрепите большой гайкой. Установите винты,
Rotate to desired position and lock down wtih pre-installed set screws with supplied wrench.
Поверните сборку в нужное положение и затяните предустановленными винтами
с помощью прилагаемого ключа.
Tournez à la position désirée et sécurisés avec camions vis pré-installées avec la clé fournie.
ASSEMBLY INSTALLATION
5

7
6-3 ATTACH MOUNT BRACKET
Screws
(F-Q)
6-3
Fasten using supplied hardware with a screwdriver. Use washers if necessary. Hand tools only.
 ,    .  .
Fixer à l’aide de matériel fourni avec un tournevis. Outils à main seulement.
If necessary, add bracket extension (C) and secure with screws (E).
 .  (C)   (E).
Si nécessaire, ajouter des extension à l’appui (C) et la vis (E).
ATTACH UNIVERSAL MOUNT BRACKET6-1
6-1
ATTACH UNIVERSAL MOUNT BRACKET6-2
6-2
Align mount bracket (B) to holes on back of TV. After bracket is in position, use supplied allen wrench (CC)
to tighten holding screws. Make sure adapter is centered and X is equal distance on both sides.
 (B) .    .   
CC)    ..,     
X -    ..
4-holding screws
3mm
Allen Wrench
(X)
Aligner le support de montage (B) pour les trous à l’arrière du téléviseur. Après le support de fixation est en
position, utilisez la clé Allen (CC) pour serrer les vis. Assurez-vous que le pouvoir est concentré et X est la
même distance des deux côtés.
CQUAD65-0002

8
7-1
Y
T
6-5
6-4
Spacer
R or S
!
CQUAD65-0002

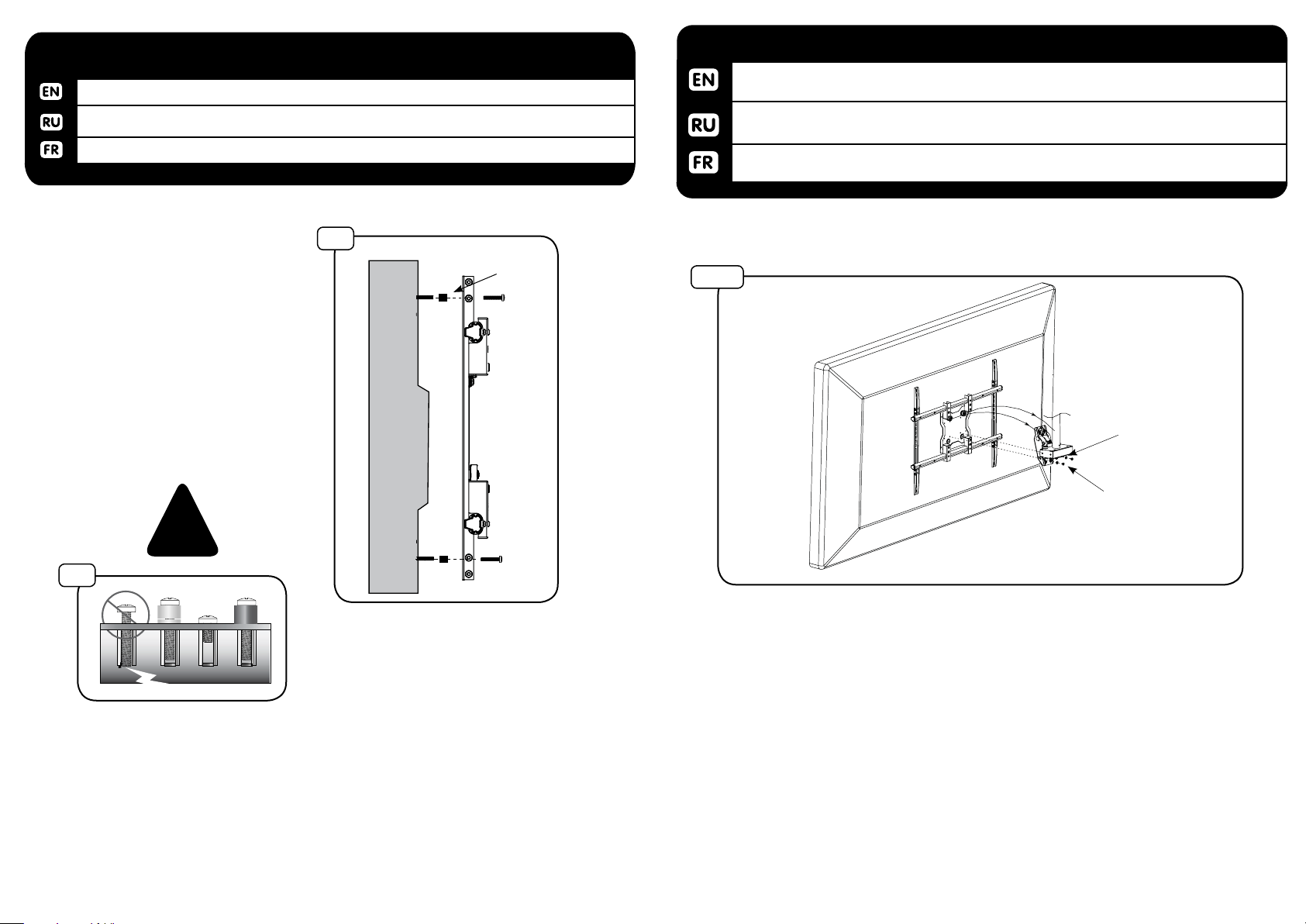

Use spacers (R / S) between TV and mount if needed.
Используйте прокладки (R / S) между кронштейном и телевизором, если это
необходимо.
Utiliser des entretoises (R / S) entre le téléviseur et le support métallique si nécessaire.
ATTACH MOUNT BRACKETS Hook top of bracket over the top of mount then lower down and tilt toward ceiling
box.
Навесьте верхнюю часть кронштейна на верхнюю часть настенного крепления,
потяните вниз и поверните по направлению к стене.
Accrocher le haut du support sur le support, puis plus bas et l’inclinaison vers la boîte de
plafond..
HANG TV

9

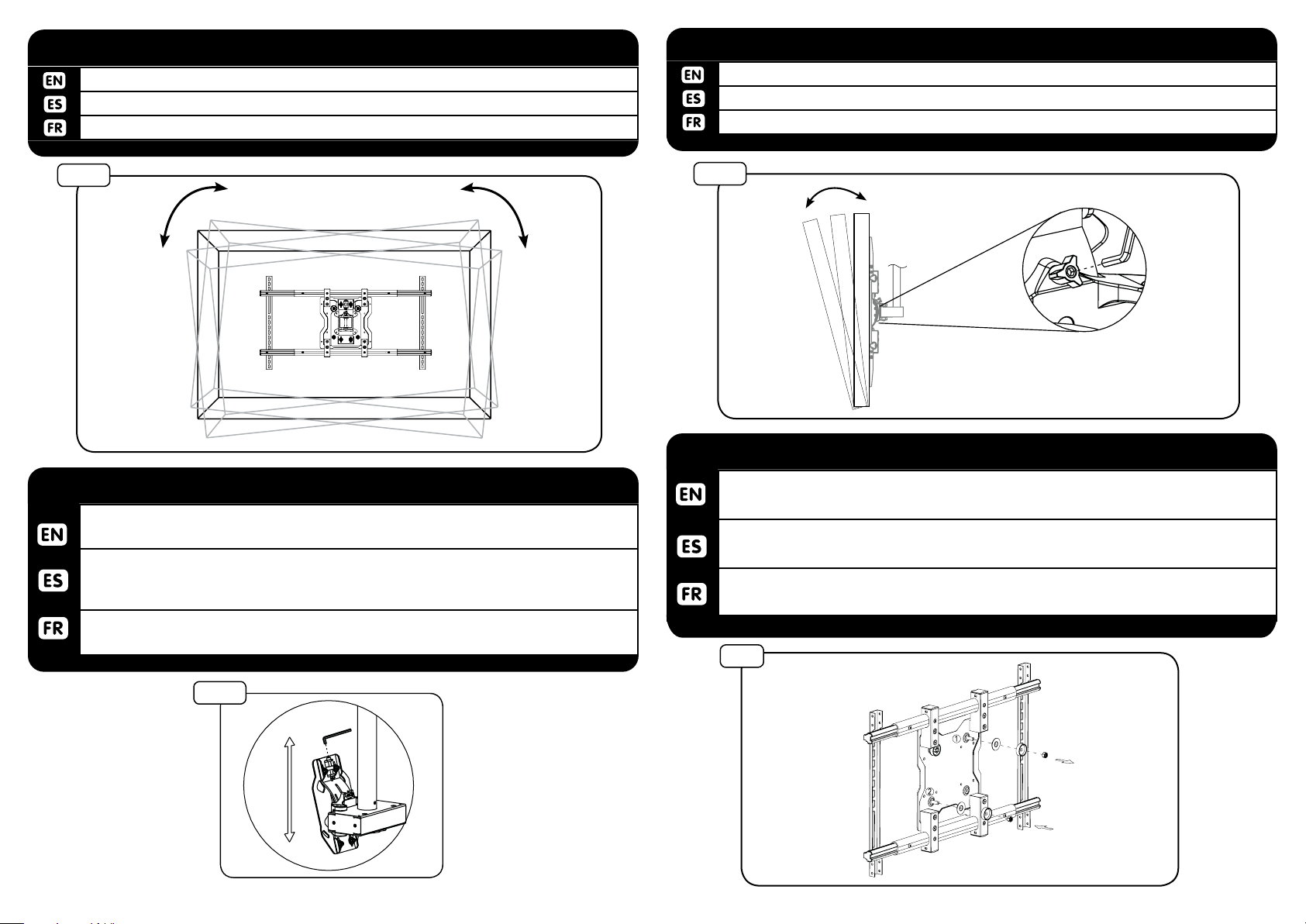

7-4
Adjust tilt to desired position. Tighten knob with the short wrench (AA) to lock into place.
Ajustar la inclinación. Atornillar la tuerca con una llave (AA) para bloquear en su lugar.
Réglez l’inclinaison. Serrez avec la clé (AA) pour verrouiller en place.
ADJUST TILT7-4
CQUAD65-0002
7-2
7-2 LEVEL AND SECURE TV
Level TV to desired position then tighten screws (T). Hand tools only.
Nivel de TV a la posición deseada y apriete los tornillos de seguridad (T). Herramientas de mano solamente.
Niveau TV à la position désirée puis serrer les vis de fixation (T). Outils à main seulement.
If needed, perform vertical micro-adjustments. Note: If vertical adjustment is in the all the
way down position, it may be necessary to adjust TV up in order to remove TV.
Si es necesario, realizar ajustes verticales micro. Nota: Si el ajuste vertical se encuentra en el
todo el camino hasta la posición, puede ser necesario ajustar la televisión para arriba, a
fin de eliminar la televisión.
Si nécessaire, ne vertical micro-ajustements. Note: Si le réglage vertical est dans le tout le
long de position, il peut être nécessaire d’ajuster téléviseur, afin de supprimer TV.
7-3 VERTICAL MICRO-ADJUSTMENTS
7-3
To hang TV in portrait mode, remove nut, bushing, and washer from section 1 and
place in section 2. Repeat steps 2-3.
Para colgar el televisor en modo vertical, quite la tuerca, el casquillo y la arandela de
la sección 1 y el lugar en el punto 2. Repita los pasos 2-3.
Pour accrocher la TV en mode portrait, retirez l’écrou, la bague et la rondelle de
l’article 1 et le lieu de l’article 2. Répétez les étapes 2-3.
8 PORTRAIT MODE
8

10
Congratulations on the purchase of this Wize product! The product you now have in your posses-
sion is made of durable materials and is based on a design, every detail of which has been meticu-
lously thought-out. That is why Wize products are covered by a 10-year warranty against defects in
materials or manufacturing.
Wize disclaims any liability for modifications, improper installations, or installations over the
specified weight range. To the maximum extent permitted by law, Wize disclaims any other
warranties, expressed or implied, including warranties of fitness for a particular purpose and
warranties of merchantability. Wize will not be liable for any damages arising out of the use of, or
inability to use, Wize products. Wize bears no responsibility for incidental or consequential
damages. This includes, but is not limited to, any labor charges for the repair of Wize products
performed by anyone other than Wize.
Specifications are subject to change without prior notice.
WARRANTY
Nous vous félicitons pour l’achat de ce produit Wize! Vous venez d’acquérir un produit
réalisé à partir de matériaux durables et d’une conception ingénieuse jusque dans les
moindres détails. Wize est ainsi en mesure de garantir ses produits pendant 10 ans contre
les défauts de matériaux et de fabrication.
Wize rejette toute responsabilité relativement à quelque problème pouvant être associé à
une modification d’un produit, à une mauvaise installation ou à une installation ne
respectant pas les limites de charge. Sous réserve des lois en vigueur,Wize réfute toute
autre garantie expresse ou implicite, notamment toute garantie de com-mercialisation ou
de convenance à un usage quelconque. Wize réfute toute responsabilité pour des
dommages résultant de l’utilisation ou de l’impossibilité d’utiliser des produits Wize. Wize
réfute également toute responsabilité pour quelque dommage accessoire ou indirect.
Ceci s’applique notamment aux frais de main d’oeuvre pour la réparation de produits
Wize par une personne ne travaillant pas pour Wize.
Les spécifications sont sujettes à changement sans préavis.
GARANTIE
wize-av.ru
ГАРАНТИЯ
Благодарим вас за покупку данного продукта Wize! Этот продукт изготовлен из
прочных материалов и основан на дизайне, каждая деталь которого была тщательно
продумана. Продукты Wize обеспечены 10-летней гарантией от дефектов в производстве.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОГУТ БЫТЬ ИЗМЕНЕНЫ БЕЗ
ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ.
