Wize VW46 User manual

1VW46-VWP46-0001
Manuel D’instructionsИнструкция
Instruction Manual
Video Wall Mount
For 37”-60” TV’s / Weight Capacity: 175 lb
VW46,VWP46, VW46G2, VWP46G2
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE
BEGINNING.
Do not use this product for any purpose not explicitly specied by Wize. Improper installation may
cause property damage or personal injury. If you do not understand these directions, or have doubts
about the safety of the installation, contact Wize Customer Service or call a qualied contractor. Wize
is not liable for damage or injury caused by incorrect mounting, assembly, or use.
e hardware provided with this product, is exclusively intended for installation on walls made of
solid wood, concrete, concrete block or solid wood columns with a maximum of 16 mm of drywall.
For walls made of other materials, for example hollow bricks, please consult your installer and/or
specialist supplier.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING! AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ,
IL RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une n non spéciée expressément par Wize. Une installation incorrecte
peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces
instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez contacter le service
clientèle de Wize ou un installateur qualié. Wize n’est pas responsable des dommages ou des préju-
dices causés par un montage, un assemblage ou une utilisation incorrects.
Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois mas-
sif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de plaques
de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît consulter votre
installateur et / ou fournisseur spécialisé.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
AVERTISSEMENT
ВНИМАНИЕ!
ВНИМАНИЕ! ТРАВМА И ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ МОЖЕТ ПРОИЗОЙТИ ОТ
НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ СБОРКИ. ОЗНАКОМЬТЕСЬ СО СЛЕДУЮЩИМИ
ПРЕДУПРЕЖДЕНИЯМИ ПЕРЕД НАЧАЛОМ.
Компоненты, входящие в этот продукт, предназначен для установки на стенах из цельного
дерева, бетона или бетонных блоков. Для стен из других материалов, таких как кирпич,
пожалуйста, проконсультируйтесь с вашим инсталлятором и / или специалистом поставщика.
НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНЫЙ ВЕС, УКАЗАННЫЙ В ИНСТРУКЦИИ
www.wize-av.com [email protected]

2VW46-VWP46-0001

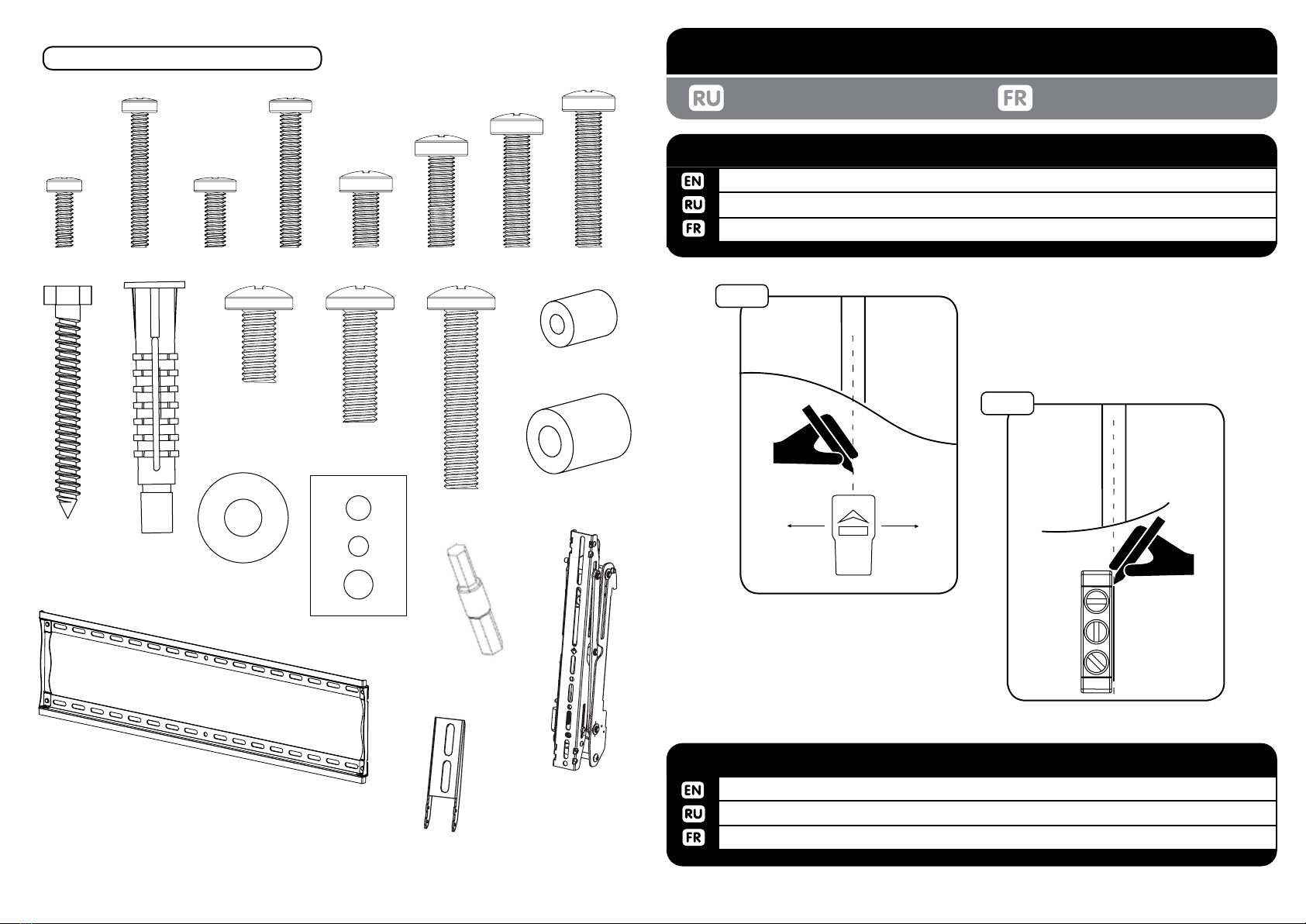

PACKAGE CONTENTS
Входит в комплект Contenu de l’emballage
!
WEIGHT CAPACITY
Maximum Weight Capacity
Максимальный вес
Poids maximal de l’écran
175lb / 80kg
CAUTION!
TOOLS REQUIRED
Необходимые Инструменты Outils nécessaires
Wood bit 6mm - 7/32” Masonary bit 11mm - 7/16”. Socket
wrench 13mm. Hammer if necessary.
Сверло для дерева 6 мм -7/32 “. Сверло для бетона 11 мм-
7/16“. Гаечный ключ 13 мм. Молоток при необходимости.
Bois peu 6mm-7/32 “. peu maçonnerie 11mm-7/16“. 13mm Clé
à douille. Marteau si nécessaire.
E(2)
C(1)
M4 / M5 Spacer
R (4)
M6 / M8 Spacer
S (4)
M4 x 12mm
F (4)
M8 x 40mm
P (4)
M5 x 30mm
I (4)
M6 x 12mm
J (4)
M6 x 20mm
K (4)
M6 x 25mm
L (4)
M6 x 30mm
M(4)
M8 x 16mm
N (4)
M8 x 25mm
O (4)
M5 x 12mm
H (4)
M4 x 30mm
G(4)
M8 Washer
U (14)
Multiwasher
V (4)
8mm x 65mm
A (6)
B (6)
5mm adapter
(1)
VW46 Package Contents

3VW46-VWP46-0001
INSTALL INSTRUCTIONS
Инструкция Instructions d’installation
Using stud nder locate centers of 2 studs
Используйте инструмент, чтобы найти центр деревянной стойки.
Utilisez localisateur de montants pour localiser les centres de deux piliers structurels.
WOOD STUD INSTALLATION
1a-1
1a-1
1a-2
Using level draw a vertical line at stud center.
Используйте уровень, чтобы нарисовать вертикальную линию по центру стойки.
Utilisez un niveau et tracez une ligne verticale au centre du montant.
WOOD STUD INSTALLATION1a-2
E(2)
C(1)
M4 / M5 Spacer
R (4)
M6 / M8 Spacer
S (4)
M4 x 12mm
F (4)
M8 x 40mm
P (4)
M5 x 30mm
I (4)
M6 x 12mm
J (4)
M6 x 20mm
K (4)
M6 x 25mm
L (4)
M6 x 30mm
M(4)
M8 x 16mm
N (4)
M8 x 25mm
O (4)
M5 x 12mm
H (20)
M4 x 30mm
G(4)
M8 Washer
U (14)
Multiwasher
V (4)
8mm x 65mm
A (6)
B (6)
5mm adapter
(1)
Extension Brackets
(4)
VWP46 Package Contents

4VW46-VWP46-0001
1b-1
Level wall plate, then mark 6 hole locations.
Используйте уровеньБ чтобы удержать крепление ровно на стене. Отметить расположение 6ти отверстий.
Niveau de la plaque murale, puis marquer l’emplacement des 6 trous.
MASONRY BLOCK & CONCRETE INSTALLATION
1b-1
1b-2
drill depth
65mm / 2.5”
drill diameter
11mm
7/16”
Use 11 mm-7/16“ drill bit to drill 65mm - 2.5” holes on marks.
Используйте 11мм - 7/16“ сверло, чтобы высверлить отверстия 65 мм / 2.5” глубины по меткам.
Utilisez un 11 mm-7/16“ bits de forage pour percer 65mm - 2.5” po.
1b-2 MASONRY BLOCK & CONCRETE INSTALLATION
1a-4
drill depth
65mm / 2.5”
drill diameter
6mm
7/32”
Use a 6mm - 7/32” wood bit to make a 65mm - 2.5” hole on marks.
Используйте 6 мм - 7 / 32 “ сверло для дерева, чтобы высверлить отверстие 65 мм / 2.5”
глубины по маркам.
Utilisez un 6mm - 7/32 bits de perçage pour percer des trous 65mm - 2.5”.
WOOD STUD INSTALLATION1a-4
Use wall plate (C) to mark hole location on center line.
Используйте крепление (C), чтобы отметить расположение отверстий.
Utilisez la plaque murale (C) pour marquer l’emplacement des trous dans la ligne médiane.
WOOD STUD INSTALLATION1a-3
1a-3

5VW46-VWP46-0001
2b
Align mount bracket (E) to holes on back of TV. Fasten using supplied hardware with a
screwdriver. Hand tools only.
Выровняйте кронштейны (E) с отверстиями на задней части телевизора. Закрепите
винтами (включены в комплект) с помощью отвертки. Tолько pучные инструменты.
Aligner le support de montage (E) dans les trous à l’arrière du téléviseur. Fixer à l’aide de matériel
fourni avec un tournevis. Outils à main seulement..
3-1 ATTACH MOUNT BRACKETS
3-2
Multi-washer
(V)
Screws
(F-M)
3-1
Screws
(N-P)
DO NOT USE
Multi-washer

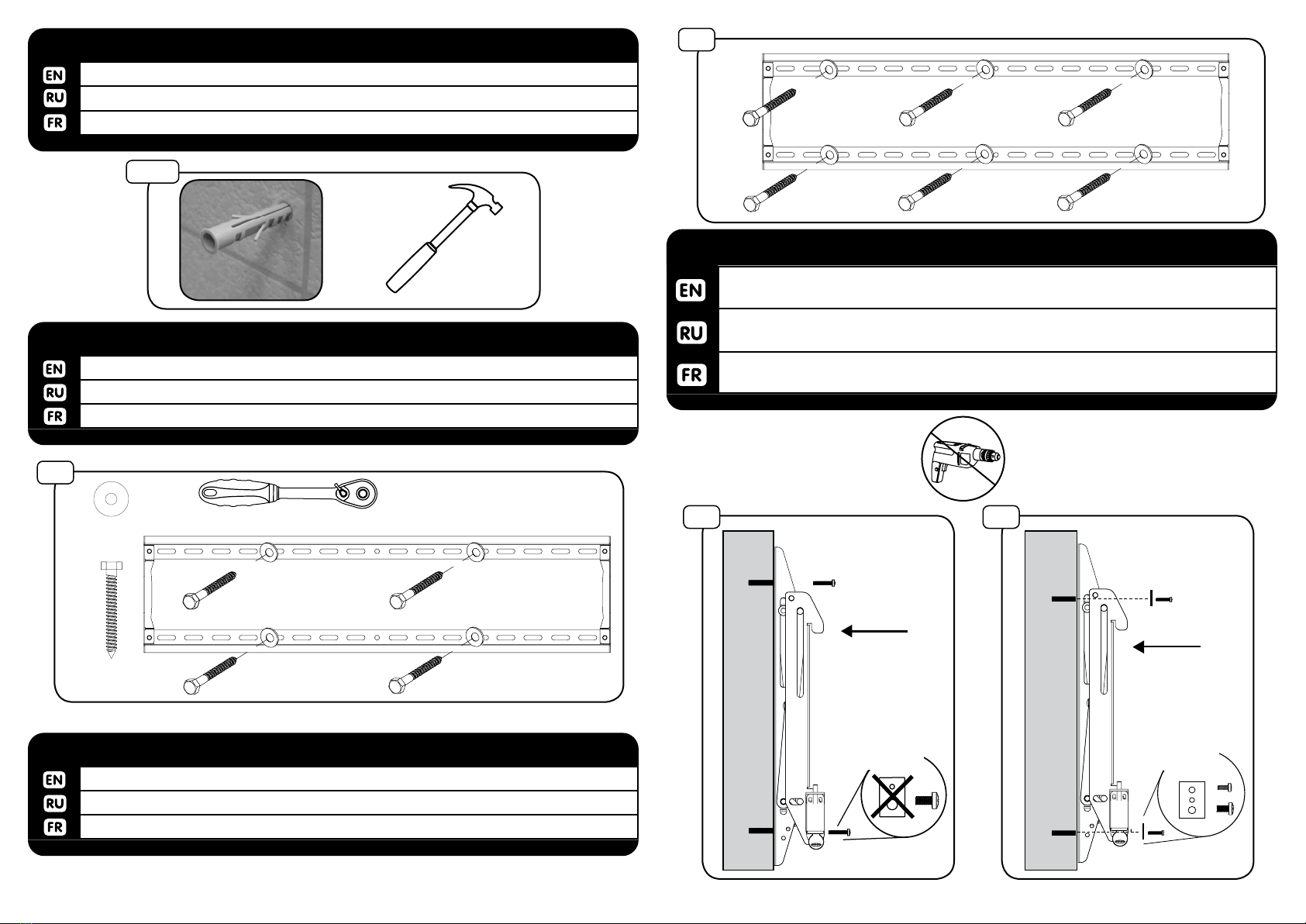

1b-3
Insert (B) into both holes. Use a hammer to tap in if necessary.
Вставьте (B) в отверстия. С помощью молотка, если необходимо.
Insérer (B) dans les deux trous. Utilisez un marteau pour enfoncer dans le cas échéant.
1b-3 MASONRY BLOCK & CONCRETE INSTALLATION
B
2a
8mm x 65mm
A
Washer
U
Fasten wall plate to wall using screw (A) and washer (U).
Прикрепите настенное крепление к стене с помощью винтов (А) и шаиб (U).
Fixer la plaque murale au mur avec la vis (A) et la rondelle (U).
INSTALL WALL PLATE-WOOD STUD2a
Fasten wall plate to wall using screw (A) and washer (U).
Прикрепите настенное крепление к стене с помощью винтов (А) и шаиб (U).
Fixer la plaque murale au mur avec la vis (A) et la rondelle (U).
INSTALL WALL PLATE-MASONRY2b

6VW46-VWP46-0001
4

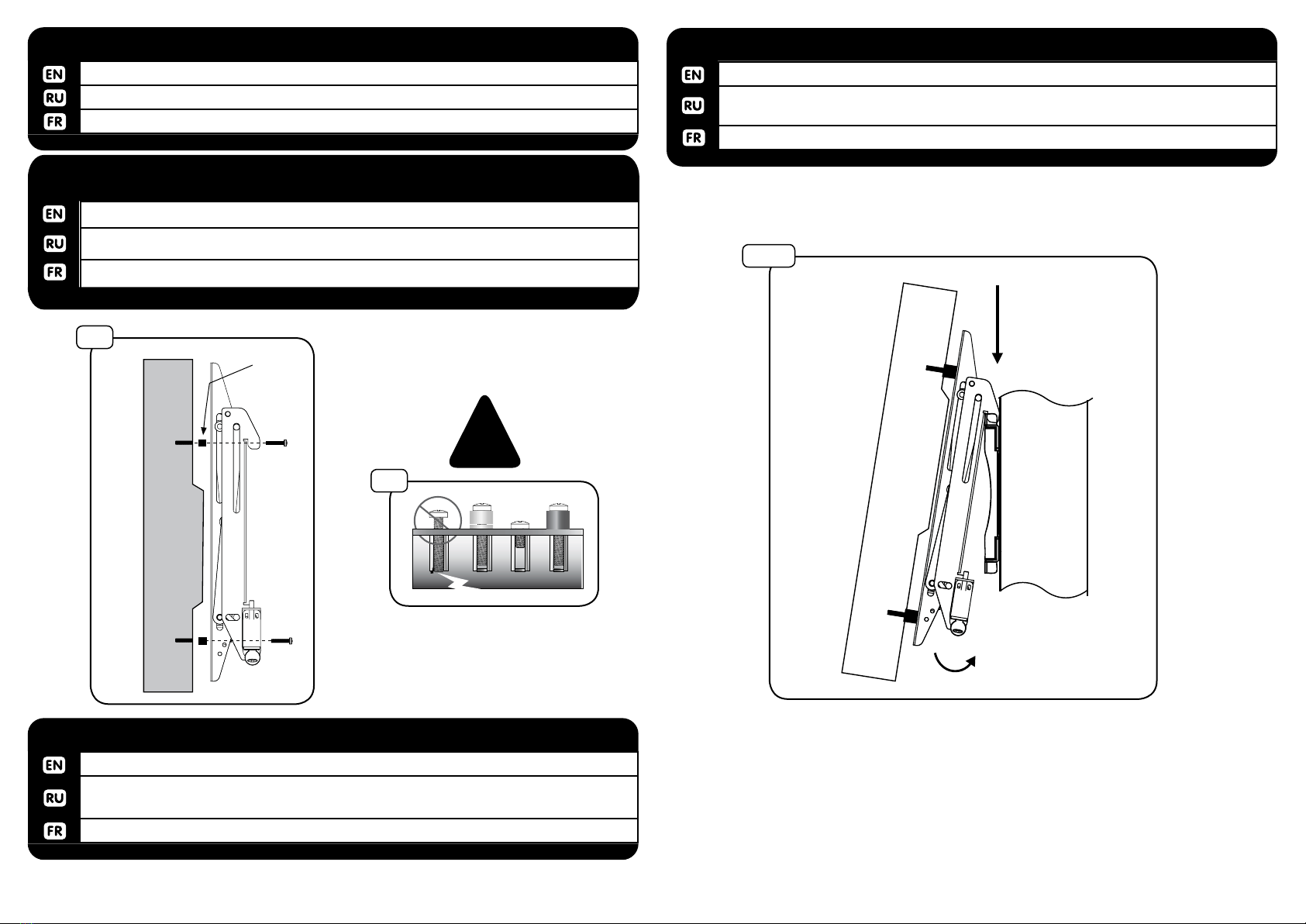

Hook top of bracket over the top of wall mount then lower down and tilt toward wall.
Навесьте верхнюю часть кронштейна на верхнюю часть настенного крепления,
потяните вниз и поверните по направлению к стене.
Accrocher le haut du support sur le support mural, puis plus bas et l’inclinaison vers le mur.
HANG TV
4
3-4 !
If screws bottom out use washers (not included) to eliminate slack.
Если винт дойдет до нижнего предела, используйте шайбы (не включены) для
устранения провисания.
Si les vis touché le fond, puis utiliser des rondelles (non inclus) an d’éliminer mou.
ATTACH MOUNT BRACKETS3-4
If screws (F-M) are needed use multi-washer (V).
Если винты (F-M) необходимы, используйте специальные шайбы (V).
Si les vis (F-M) sont nécessaires, puis utilisez multi-rondelle (V).
ATTACH MOUNT BRACKETS3-2
Use spacers (R / S) between TV and mount if needed.
Используйте прокладки (R / S) между пластиной и телевизором, если это
необходимо.
Utiliser des entretoises (R / S) entre le téléviseur et le support métallique si nécessaire.
ATTACH MOUNT BRACKETS3-3
3-3
Spacer
R or S

8
7
Using a 5mm allen wrench, turn plumb adjustment screw. Turn the screw clockwise to
adjust the screen towards the wall and counterclockwise to adjust away from the wall.
Используя 5 мм гаечный ключ, повернуть регулировочный винт. Поверните
винт по часовой стрелке, чтобы отрегулировать экран ближе к стене, и против
часовой - дальше от стены.
En utilisant une clé Allen de 5mm tourner la vis de réglage vertical. Tournez la vis vers la droite
pour ajuster l’écran à la paroi et dans le sens antihoraire pour régler l’écran de la paroi.
7PLUMB ADJUSTMENT
8
Using a 5mm allen wrench, turn height adjustment screw. Turn the screw clockwise to
raise screen and counterclockwise to lower screen.
Используя 5 мм гаечный ключ, повернуть винт для вертикальной регулировки.
Поверните винт по часовой стрелке, чтобы поднять экран, и против часовой -
опустить экран.
En utilisant une clé Allen de 5 mm tour réglage de la hauteur vis. Tournez la vis vers la
droite pour augmenter l’écran et la gauche pour diminuer.
8ROLL/HEIGHT ADJUSTMENT
VW46-VWP46-0001

9
Congratulations on the purchase of this Wize product! e product you now have in your possession is
made of durable materials and is based on a design, every detail of which has been meticulously thought-
out. at is why Wize products are covered by a 10-year warranty against defects in materials or manufac-
turing.
Wize disclaims any liability for modications, improper installations, or installations over the specied
weight range. To the maximum extent permitted by law, Wize disclaims any other warranties, expressed
or implied, including warranties of tness for a particular purpose and warranties of merchantability.
Wize will not be liable for any damages arising out of the use of, or inability to use, Wize products. Wize
bears no responsibility for incidental or consequential damages. is includes, but is not limited to, any
labor charges for the repair of Wize products performed by anyone other than Wize.
Specications are subject to change without prior notice.
WARRANTY
ГАРАНТИЯ
Благодарим вас за покупку данного продукта Wize! Этот продукт изготовлен из
прочных материалов и основан на дизайне, каждая деталь которого была тщательно
продумана. Продукты Wize обеспечены 10-летней гарантией от дефектов в производстве.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОГУТ БЫТЬ ИЗМЕНЕНЫ БЕЗ
ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ.
9
VW46-VWP46-0001

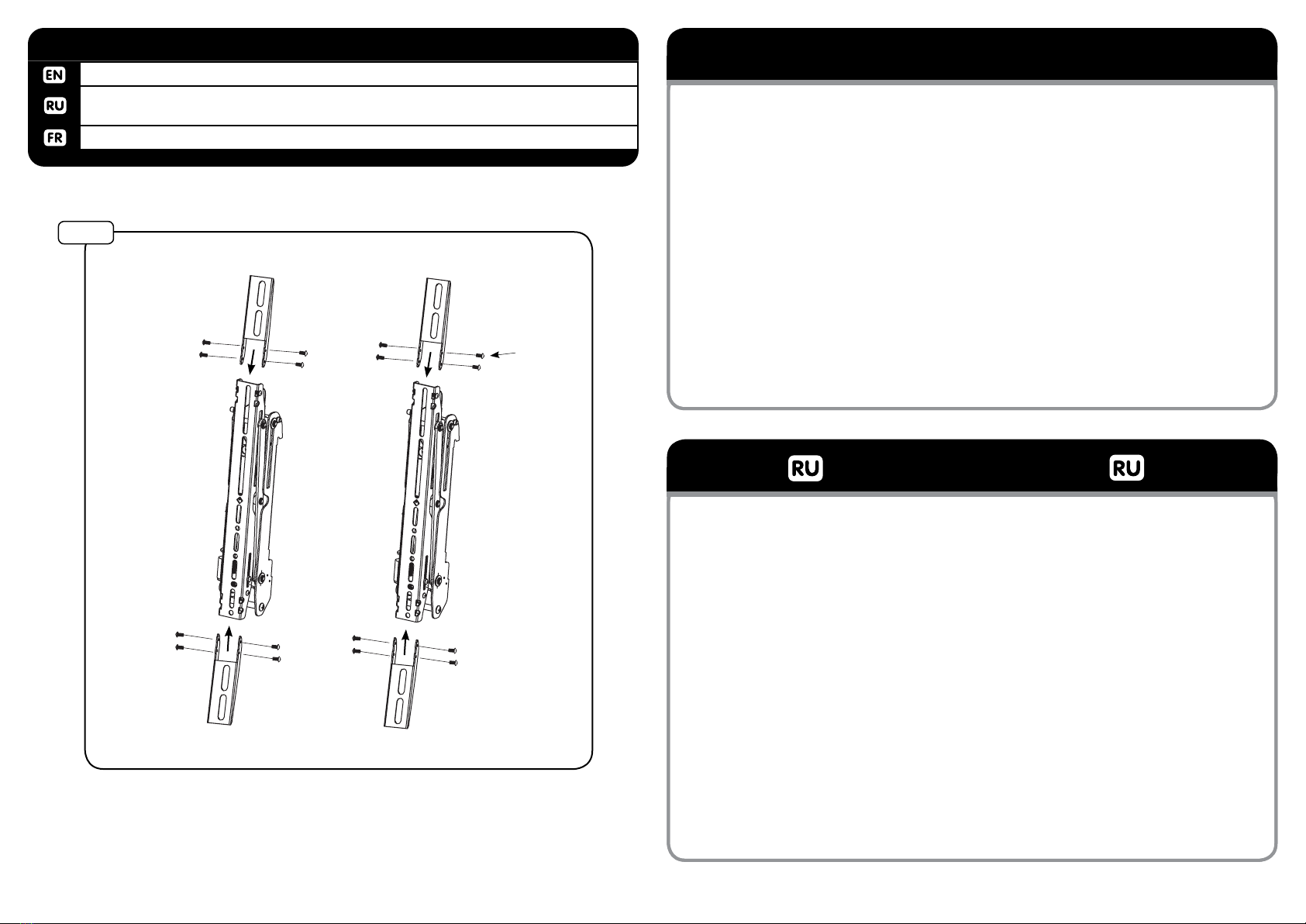

For portrait mode, add extensions to bracket with screws (H). Repeat steps 3-8.
Для портретной ориентации добавьте дополнительные кронштейны к
направляющим. Повторите шаги 3-8.
En mode portrait, ajouter des extensions au support avec les vis. Répétez les étapes 3-8.
VWP46 INSTALLATION (PORTRAIT)
9
H

10
Nous vous félicitons pour l’achat de ce produit Wize! Vous venez d’acquérir un produit réalisé
à partir de matériaux durables et d’une conception ingénieuse jusque dans les moindres détails.
Wize est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matéri-
aux et de fabrication.
Wize rejette toute responsabilité relativement à quelque problème pouvant être associé à une
modication d’un produit, à une mauvaise installation ou à une installation ne respectant pas
les limites de charge. Sous réserve des lois en vigueur, Wize réfute toute autre garantie expresse
ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage
quelconque. Wize réfute toute responsabilité pour des dommages résultant de l’utilisation
ou de l’impossibilité d’utiliser des produits Wize. Wize réfute également toute responsabilité
pour quelque dommage accessoire ou indirect. Ceci s’applique notamment aux frais de main
d’oeuvre pour la réparation de produits Wize par une personne ne travaillant pas pour Wize.
Les spécications sont sujettes à changement sans préavis.
GARANTIE
VW46-VWP46-0001
www.wize-av.com

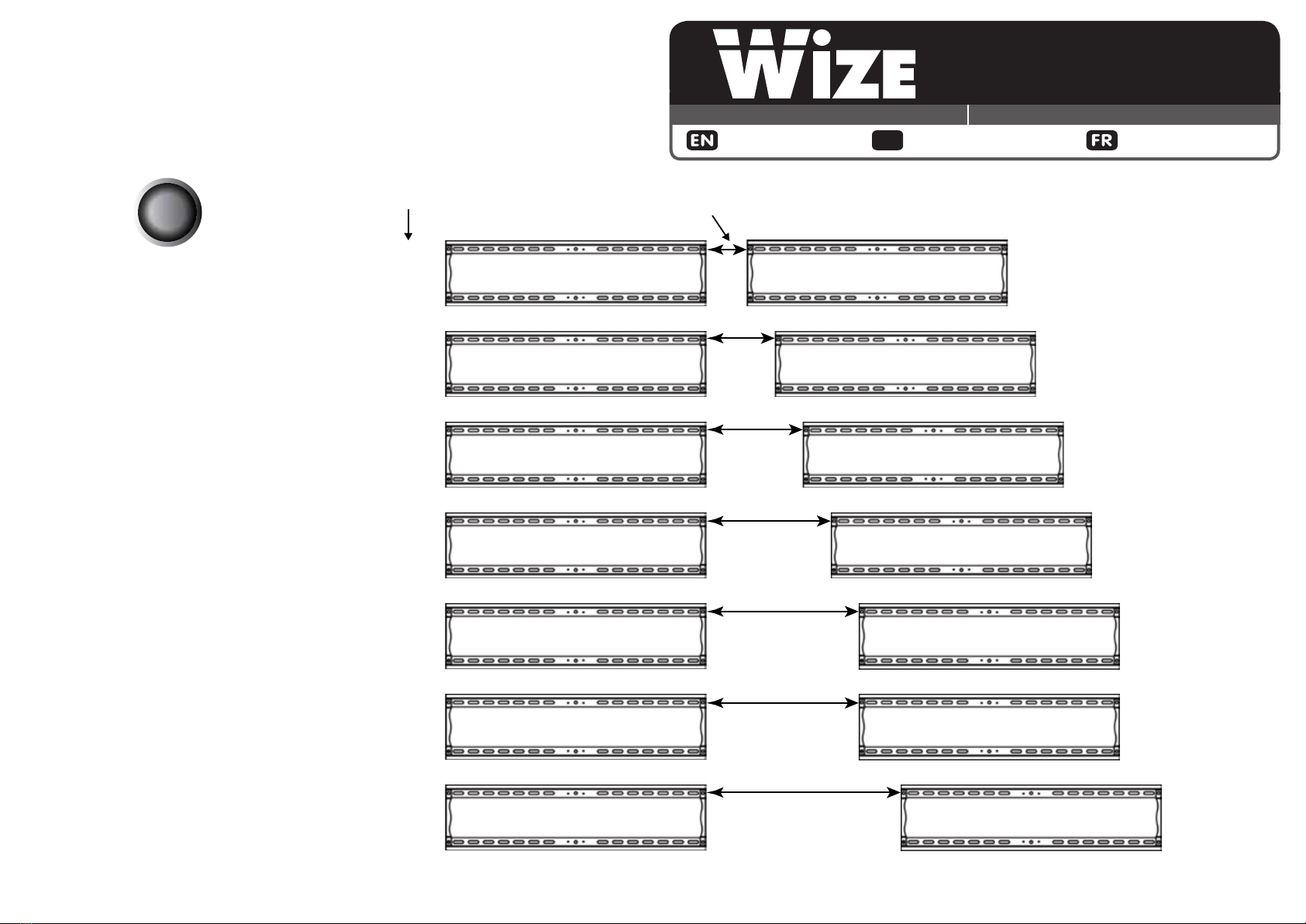

1
40”
42”
46”
47”
52”
55”
60”
2”
4”
7”
8.5”
13.5”
13.5”
20”

  


1

 

 


 
(. ).

 
*.
1”= 2.54 *
  
 .
www.wize-av.com | [email protected]
VWM263
Manuel D’instructions
Instruction Manual
VW46, VW46G2
www.wize-av.com [e-mail]

RU

3
   .
3
1
4
32
65
79
89
7
   ,    ,    . 
     .
www.wize-av.com | [email protected]
Manuel D’instructions
Instruction Manual
VW46, VW46G2
www.wize-av.com [e-mail]

RU
