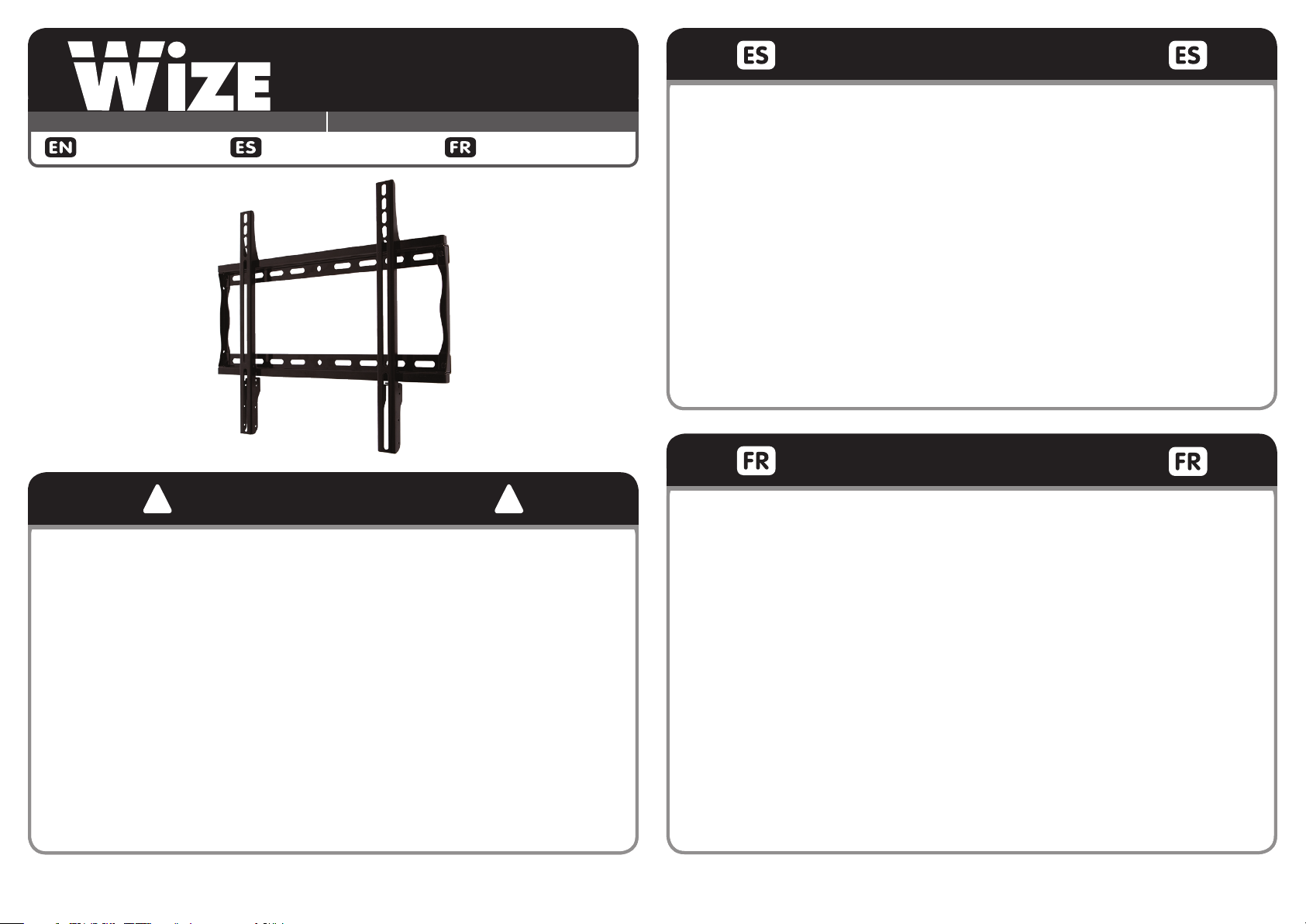

Wize F46 User manual

1IF46-0002
¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR
LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA LAS
SIGUIENTES ADVERTENCIAS.
No utilice este producto para ningún fin que no sea explícitamente especificado por Wize
AV. Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si no
entiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la instalación,
contacte con Wize AV o llame a un operario cualificado. Wize AV no es responsable de daños
o lesiones causados por el montaje, ensamblaje o uso incorrectos.
El ferretería que incluye este producto, es exclusivamente destinado a ser instalado en las pare-
des de madera maciza, hormigón, bloques de concreto o columnas de madera sólida con un
máximo de 16 mm de drywall. Para las paredes hechas de otros materiales, por ejemplo, ladrillos
huecos, por favor consulte a su instalador y / o distribuidor especializado.
NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.
iADVERTENCIA!
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE
BEGINNING.
Do not use this product for any purpose not explicitly specified by Wize AV. Improper installation
may cause property damage or personal injury. If you do not understand these directions, or
have doubts about the safety of the installation, contact Wize AV Customer Service or call a
qualified contractor. Wize AV is not liable for damage or injury caused by incorrect mounting,
assembly, or use.
The hardware provided with this product, is exclusively intended for installation on walls made of
solid wood, concrete, concrete block or solid wood columns with a maximum of 16 mm of drywall.
For walls made of other materials, for example hollow bricks, please consult your installer and/
or specialist supplier.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING! AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL
RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une fin non spécifiée expressément par Wize AV. Une installation
incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne com-
prenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez
contacter le service clientèle de Wize AV ou un installateur qualifié. Wize AV n’est pas re-
sponsable des dommages ou des préjudices causés par un montage, un assemblage ou une
utilisation incorrects.
Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois
massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de
plaques de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît
consulter votre installateur et / ou fournisseur spécialisé.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
AVERTISSEMENT
Manuel D’instructionsManual de Instrucciones
Instruction Manual
www.wize-av.com [e-mail]
Flat Wall Mount
For 26”-46” TV’s / Weight Capacity: 150 lb
F46

2IF46-0002
PACKAGE CONTENTS
Contenido del paquete Contenu de l’emballage
!
WEIGHT CAPACITY
Maximum Weight Capacity
Peso máximo de pantalla
Poids maximal de l’écran
150lb / 68kg
CAUTION!
TOOLS REQUIRED
Herramientas necesarias Outils nécessaires
Wood bit 6mm - 7/32” Masonary bit 11mm - 7/16”. Socket
wrench 13mm. Hammer if necessary.
Madera poco 6mm-7/32 “. poco mampostería 11 mm-7/16“.
Toma llave de 13 mm. Hammer si es necesario.
Bois peu 6mm-7/32 “. peu maçonnerie 11mm-7/16“. 13mm
Clé à douille. Marteau si nécessaire.
M4 / M5 Spacer
R (4)
M6 / M8 Spacer
S (4)
M4 x 12mm
F (4)
M8 x 40mm
P (4)
M5 x 30mm
I (4) M6 x 12mm J (4) M6 x 20mm K (4) M6 x 25mm L (4) M6 x 30mm M(4)
M8 x 16mm
N (4)
M8 x 25mm
O (4)
M5 x 12mm
H (4)
M4 x 30mm
G(4)
M8 Washer
U (12)
Multiwasher
V (4)
Model F46L - F46LS
Optional Lock
Cerradura opcional
Serrure en option
8mm x 65mm
A (4)
B (4)
E(2)
C(1)

3IF46-0002
INSTALL INSTRUCTIONS
Instrucciones de instalación Instructions d’installation
Using stud finder locate centers of 2 studs
Uso de localizador de montantes de localizar los centros de 2 montantes estructura-
les
Utilisez localisateur de montants pour localiser les centres de deux piliers structurels.
WOOD STUD INSTALLATION
1a-1
1a-1
1a-2
1a-3
1a-4
drill depth
65mm / 2.5”
drill diameter
6mm
7/32”
Use a 6mm - 7/32” wood bit to make a 65mm - 2.5” hole on marks.
Utilice un 6mm - 7/32” para perforar la madera poco 65mm - 2.5” agujeros.
Utilisez un 6mm - 7/32 bits de perçage pour percer des trous 65mm - 2.5”.
WOOD STUD INSTALLATION1a-4
Use wall plate (C) to mark hole location on center line.
Use la placa de pared (C) para marcar la ubicación de los agujeros en la línea cen-
tral.
Utilisez la plaque murale (C) pour marquer l’emplacement des trous dans la ligne
WOOD STUD INSTALLATION1a-3
Using level draw a vertical line at stud center.
Con un nivel trace una línea vertical en el centro de postes de madera.
Utilisez un niveau et tracez une ligne verticale au centre du montant.
WOOD STUD INSTALLATION1a-2

4IF46-0002
Fasten wall plate to wall using screw (A) and washer (U).
Fije la placa de pared a pared con el tornillo (A) y la arandela (U).
Fixer la plaque murale au mur avec la vis (A) et la rondelle (U).
INSTALL WALL PLATE2
2
8mm x 65mm
A
Washer
U
Level wall plate, then mark 4 hole locations.
Nivele la placa de pared, a continuación, marque la ubicación de 4 agujeros.
Niveau de la plaque murale, puis marquer l’emplacement des quatre trous.
CINDER BLOCK & CONCRETE INSTALLATION
1b-1
1b-1 1b-4
1b-2
drill depth
65mm / 2.5”
drill diameter
11mm
7/16”
Insert (B) into both holes. Use a hammer to tap in if necessary.
Insertar (B) en los agujeros. Utilice un martillo para golpear en caso de necesidad.
Insérer (B) dans les deux trous. Utilisez un marteau pour enfoncer dans le cas échéant.
1b-3 CINDER BLOCK & CONCRETE INSTALLATION
B
Use 11 mm-7/16“ drill bit to drill 65mm - 2.5” holes on marks.
Utilice un 11 mm-7/16“ para perforar la madera poco 65mm - 2.5” agujeros.
Utilisez un 11 mm-7/16“ bits de forage pour percer 65mm - 2.5” po.
1b-2 CINDER BLOCK & CONCRETE INSTALLATION

5IF46-0002
Align mount bracket (E) to holes on back of TV. Fasten using supplied hardware with
a screwdriver. Hand tools only.
Alinee el soporte de montaje (E) a los agujeros en la parte posterior de la televisión. Sujete con
partes que vienen con un destornillador. Herramientas de mano solamente.
Aligner le support de montage (E) dans les trous à l’arrière du téléviseur. Fixer à l’aide de maté-
riel fourni avec un tournevis. Outils à main seulement..
3-1 ATTACH MOUNT BRACKETS
3-4
3-3
Spacer
R or S
If screws (F-M) are needed use multi-washer (V).
Si los tornillos (F-M) se necesitan, a continuación, utilizar múltiples arandela (V).
Si les vis (F-M) sont nécessaires, puis utilisez multi-rondelle (V).
ATTACH MOUNT BRACKETS3-2 If screws bottom out use washers (not included) to eliminate slack.
Si los tornillos tocó fondo a continuación, utilizar arandelas (no incluidos) para elimi-
nar la holgura.
Si les vis touché le fond, puis utiliser des rondelles (non inclus) afin d’éliminer mou.
ATTACH MOUNT BRACKETS3-4
Use spacers (R / S) between TV and mount if needed.
Utilice espaciadores (R / S) entre la televisión y montar si es necesario.
Utiliser des entretoises (R / S) entre le téléviseur et le support métallique si nécessaire.
ATTACH MOUNT BRACKETS3-3
3-2
Multi-washer
(V)
Screws
(F-M)
3-1
Screws
(N-P)
DO NOT USE
Multi-washer
!

6

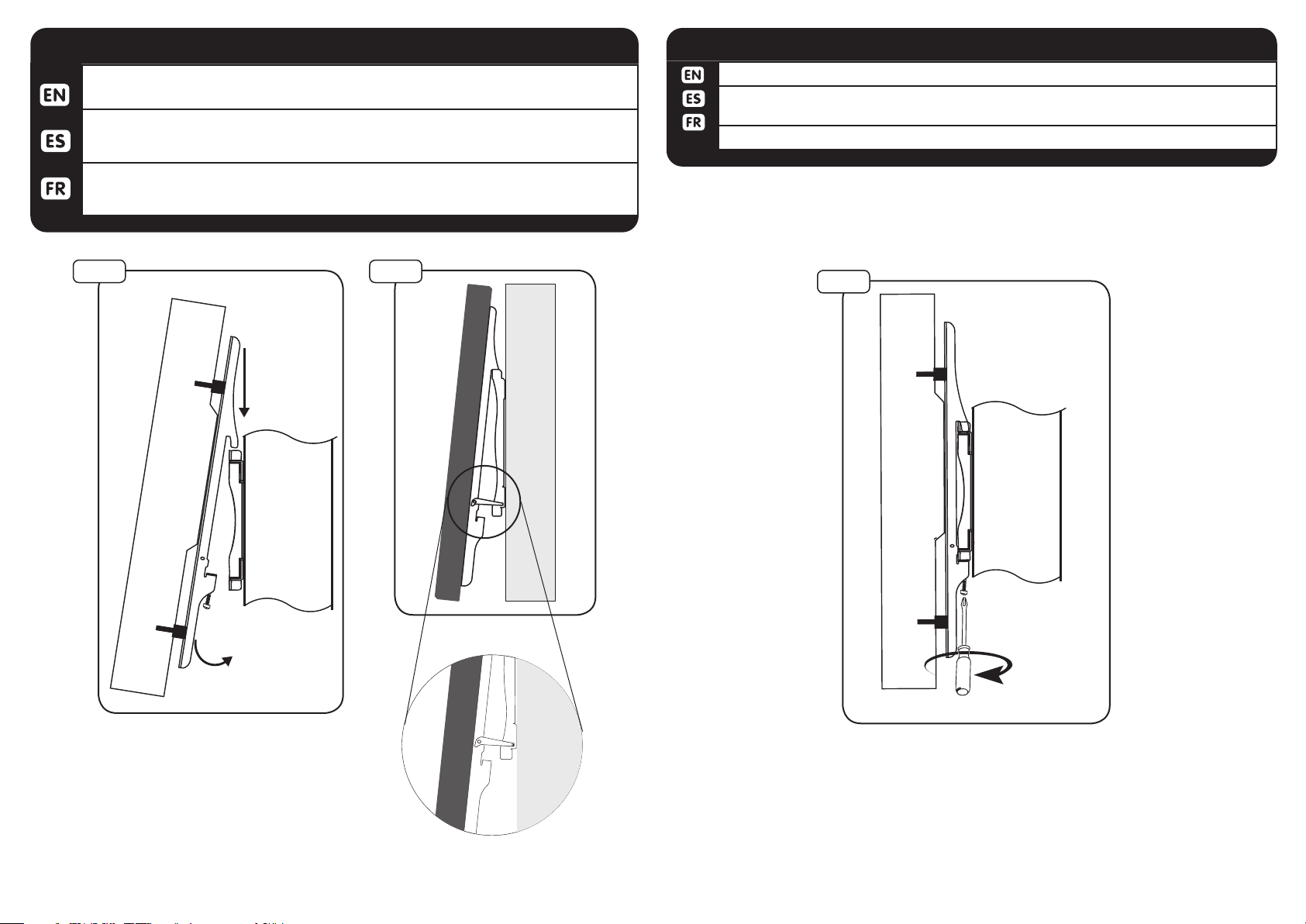

Hook top of bracket over the top of wall mount then lower down and tilt toward wall.
Engage kickstand to angle TV from the wall and allow access to inputs on back of TV.
Parte superior del gancho de soporte sobre la parte superior del soporte de pared a continu-
ación, más abajo y la inclinación hacia la pared. Amplíe pie de apoyo para permitir el acceso
a los insumos en la parte posterior de la televisión.
Accrocher le haut du support sur le support mural, puis plus bas et l’inclinaison vers le mur.
Engager béquille afin de permettre l’accès aux intrants à l’arrière du téléviseur.
4HANG TV
Using a screwdriver tighten securing screw to lock monitor in place.
Con un destornillador para apretar el tornillo de seguridad para bloquear el monitor
en su lugar.
En utilisant un tournevis serrer les vis de fixation pour verrouiller suivre en place.
SECURE BRACKET TO WALL PLATE
5
5
4-1 4-2
IF46-0002

7
Congratulations on the purchase of this Wize product! The product you now have in your
possession is made of durable materials and is based on a design, every detail of which has
been meticulously thought-out. That is why Wize AV products are covered by a 10-year warranty
against defects in materials or manufacturing.
Wize AV disclaims any liability for modifications, improper installations, or installations over the
specified weight range. To the maximum extent permitted by law, Wize AV disclaims any other
warranties, expressed or implied, including warranties of fitness for a particular purpose and
warranties of merchantability. Wize AV will not be liable for any damages arising out of the use
of, or inability to use, Wize AV products. Wize AV bears no responsibility for incidental or
consequential damages. This includes, but is not limited to, any labor charges for the repair of
Wize AV products performed by anyone other than Wize AV.
¡Felicitaciones por su compra de este producto Wize! Ahora tiene en su poder un pro-ducto
fabricado con materiales resistentes, basado en un diseño muy bien meditado. Por ello,
Wize AV responde de los posibles defectos de material o fabricación con una garantía de
10 años.
WizeAV no se hace responsable de modificaciones, instalaciones inadecuadas o
instalaciones que superen el rango de peso especificado. En la medida en que la ley lo
permita, Wize AV no se hace responsable de ninguna otra garantía, expresa o implícita,
incluso las garantías de aptitud para un fin determinado o de comercialización. Wize AV
no se hace responsable de ningún tipo de daños causados por el uso de los productos
Wize AV o por el uso inapropiado de dichos productos. Wize AV no es responsable de los
daños incidentales o emergentes. Dentro de éstos se in-cluyen todo tipo de gastos que
pudieran surgir de las reparaciones de productos
AV que no se hayan realizado en WizeAV.
Las especificaciones están sujetas a cambios sin previo aviso.
WARRANTY
GARANTÍA
Nous vous félicitons pour l’achat de ce produit Wize! Vous venez d’acquérir un produit
réalisé à partir de matériaux durables et d’une conception ingénieuse jusque dans les
moindres détails. Wiz AV est ainsi en mesure de garantir ses produits pendant 10 ans
contre les défauts de matériaux et de fabrication.
Wize AV rejette toute responsabilité relativement à quelque problème pouvant être
associé à une modification d’un produit, à une mauvaise installation ou à une installation
ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Wize AV réfute
toute autre garantie expresse ou implicite, notamment toute garantie de
commercialisation ou de convenance à un usage quelconque. Wize AV réfute toute
responsabilité pour des dommages résultant de l’utilisation ou de l’impossibilité d’utiliser
des produits Wize AV , Wize AV réfute également toute responsabilité pour quelque
dommage accessoire ou indirect. Ceci s’applique notamment aux frais de main d’oeuvre
pour la réparation de produits Wize AV par une personne ne travaillant pas pour Wize AV
.
Les spécifications sont sujettes à changement sans préavis.
GARANTIE
