Wolf 24 E Series User manual

24" E Series Oven
Installation Guide
SPECIFICATIONS, INSTALLATION,
AND MORE

2 | Wolf Customer Care 800.222.7820
Contents
324" E Series Oven
4Specifications
7Installation
9Troubleshooting
Features and specifications are subject to change at any
time without notice. Visit wolfappliance.com/specs for the
most up-to-date information.
24" E Series Oven
Important Note
To ensure this product is installed and operated as safely
and eciently as possible, take note of the following types
of highlighted information throughout this guide:
IMPORTANT NOTE highlights information that is especially
important.
CAUTION
Indicates a situation where minor injury or product
damage may occur if instructions are not followed.
WARNING
States a hazard that may cause serious injury or
death if precautions are not followed.
IMPORTANT NOTE: Throughout this guide, dimensions in
parentheses are millimeters unless otherwise specified.
IMPORTANT NOTE: Save these instructions for the local
electrical inspector.

wolfappliance.com | 3
Product Information
Important product information, including the model and
serial number, are listed on the product rating plate. The
rating plate is located on the left side of the front face
frame. The oven door must be open to view the rating
plate. Refer to the illustration below.
If service is necessary, contact Wolf Factory Certified
Service with the model and serial number. For the name of
the nearest Wolf Factory Certified Service or for questions
regarding the installation, visit the Product Support section
of our website, wolfappliance.com, or call Wolf Customer
Care at 800-222-7820.
24" E Series Oven

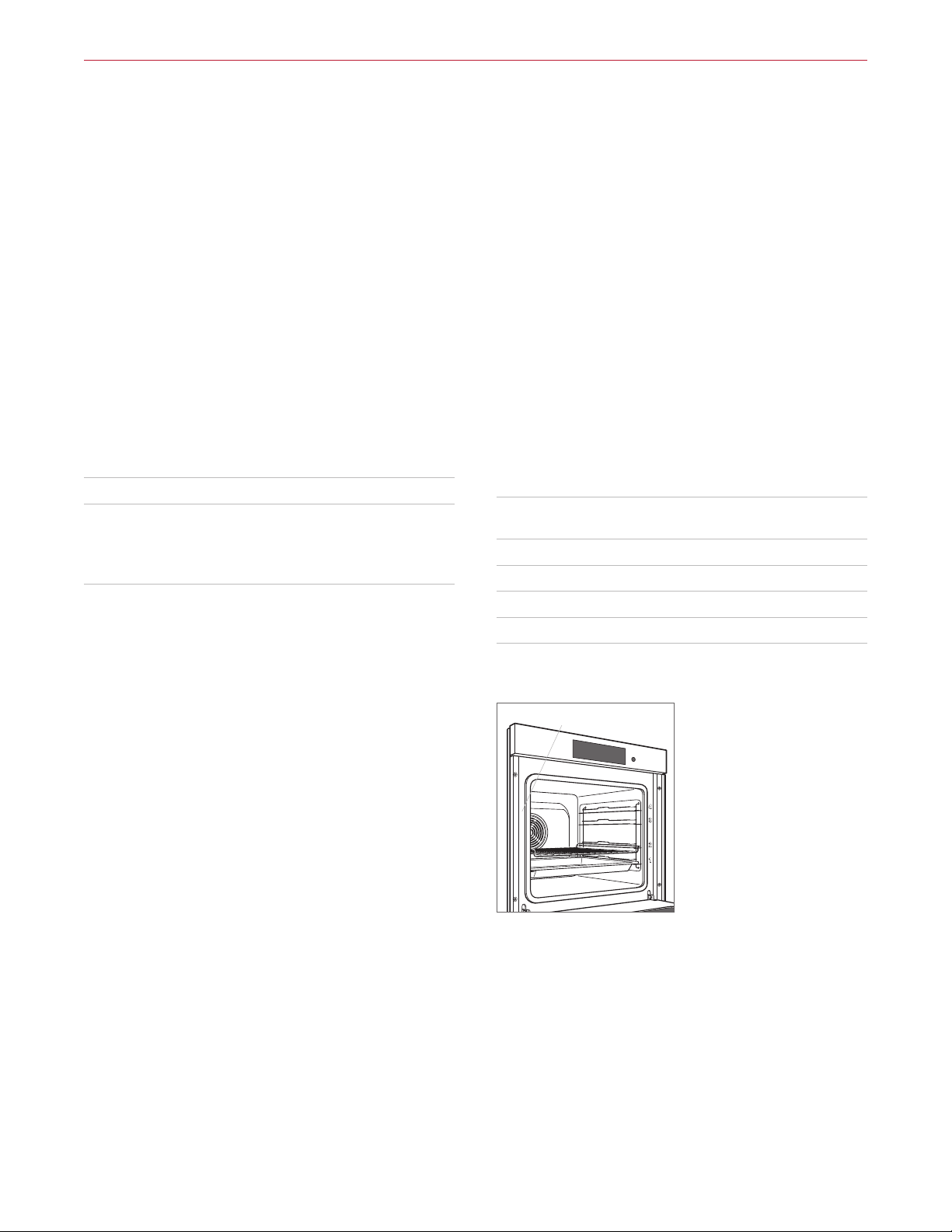

Rating plate location
RATING PLATE

4 | Wolf Customer Care 800.222.7820
Electrical Requirements
Installation must comply with all applicable electrical codes.
For ease of installation, the electrical supply for the oven
should be placed in an adjacent cabinet within reach of the
conduit.
Performance may be compromised if the electrical supply
is less than 240 volts.
The oven is supplied with a conduit consisting of two hot
lead conductors and a ground conductor. The wiring dia-
gram covering the control circuit is provided with the oven.
ELECTRICAL REQUIREMENTS
Electrical Supply grounded, 240/208 VAC, 60 Hz
Service 20 amp dedicated circuit
Conduit 4' (1.2 m)
Total Amps 16
Max Connected Load 3.6 kW
Specifications
Installation Requirements
The oven can be installed in a standard or flush inset
application.
Finish the edges of the opening. They may be visible when
the door is open.
For standard installations, the face trim overlaps stiles and
rails. Refer to the chart.
For flush inset installations, a minimum ⁄" (3) reveal is
required on all sides. To ensure consistent reveals, each
corner of the opening must be exactly 90°.
INSTALLATION REQUIREMENTS
Minimum Base Support 150 lb (68 kg)
TRIM OVERLAP
Top ⁄" (3)
Bottom 0" (0)
Sides ⁄" (22)
Rating plate location
RATING PLATE

wolfappliance.com | 5
Specifications
24" E Series Oven

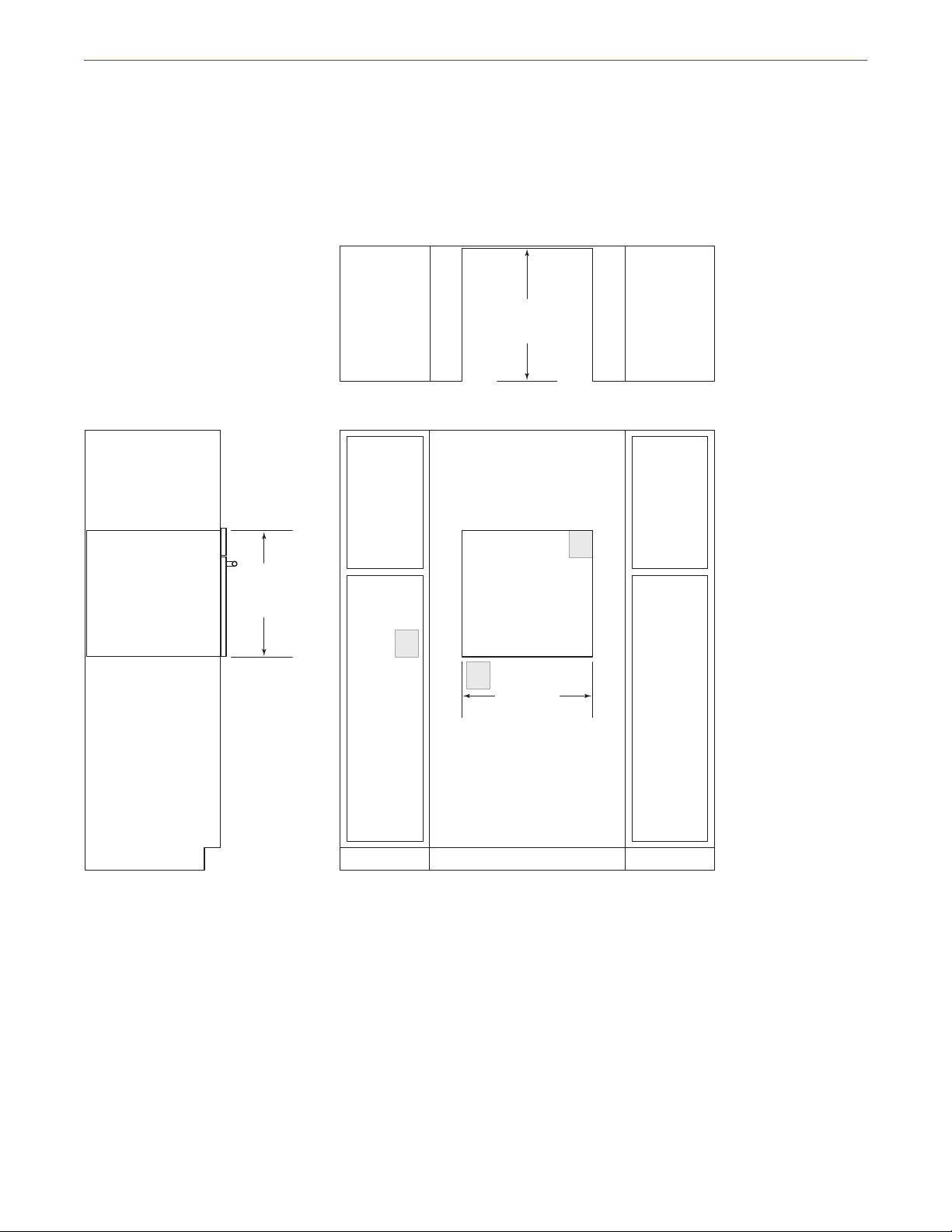

STANDARD INSTALLATION
E
FRONT VIEW
SIDE VIE
W
233/8"
(594)
OPENING
HEIGHT
23" (584)
OPENING
DEPTH
TOP VIEW
221/8" (562)
OPENING WIDTH
NOTE: Location of electrical supply within opening may require additional cabinet depth.
E
E

6 | Wolf Customer Care 800.222.7820
E
233/4" (603)
FLUSH INSET WIDTH**
FRONT VIEW
SIDE VIE
W
24" (610)
FLUSH
INSET
DEPTH
7/8" (22)
233/4" (603)
FLUSH INSET
HEIGHT**
1/4" (6)
1/8" (3)
TOP VIEW
13/16" (21)
FINISHED
CLEATS*
*W
ill be visible and should be finished to match cabinetry.
**
Dimension provides minimum reveals.
NOTE: Location of electrical supply within opening may require additional cabinet depth.
E
E
24" E Series Oven

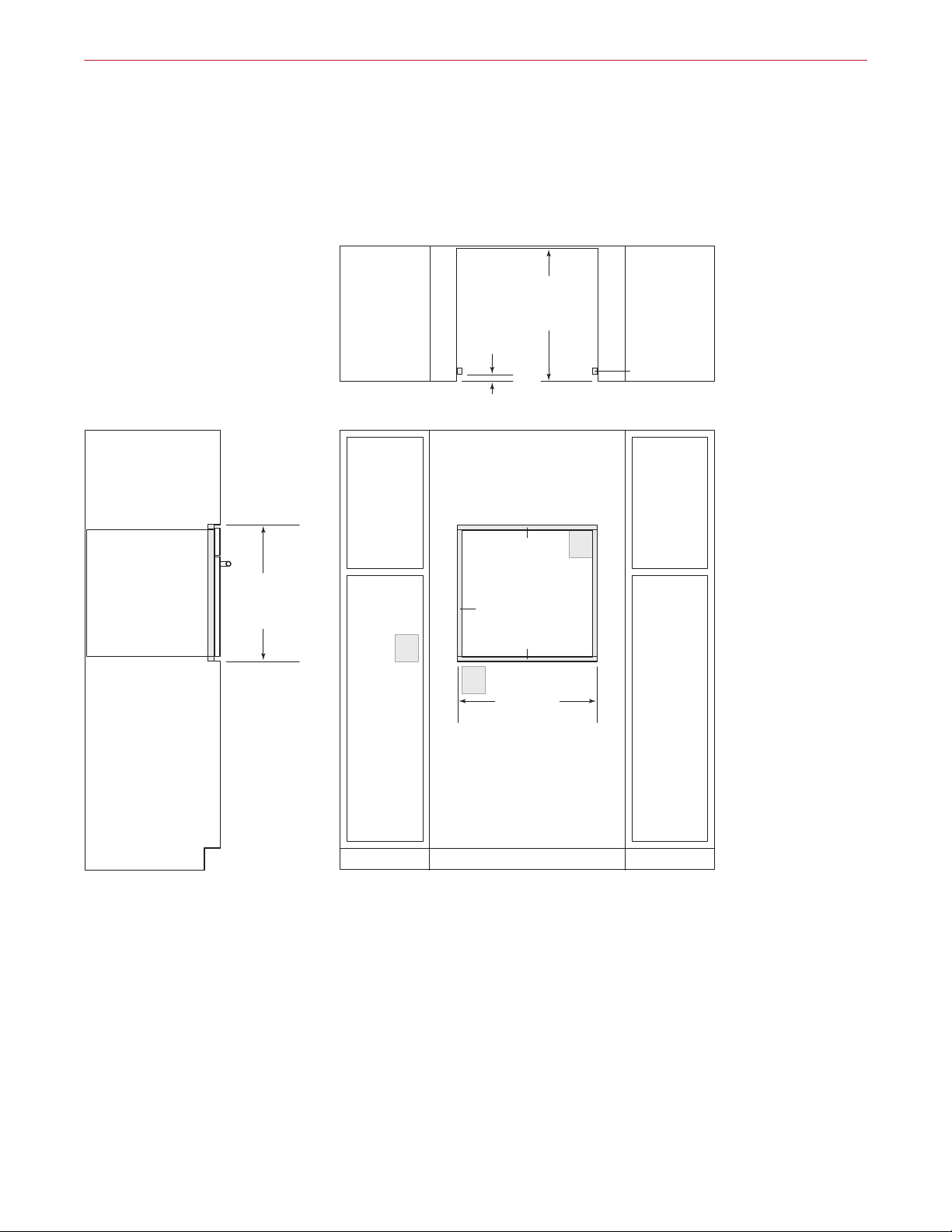

FLUSH INSET INSTALLATION
Specifications

wolfappliance.com | 7

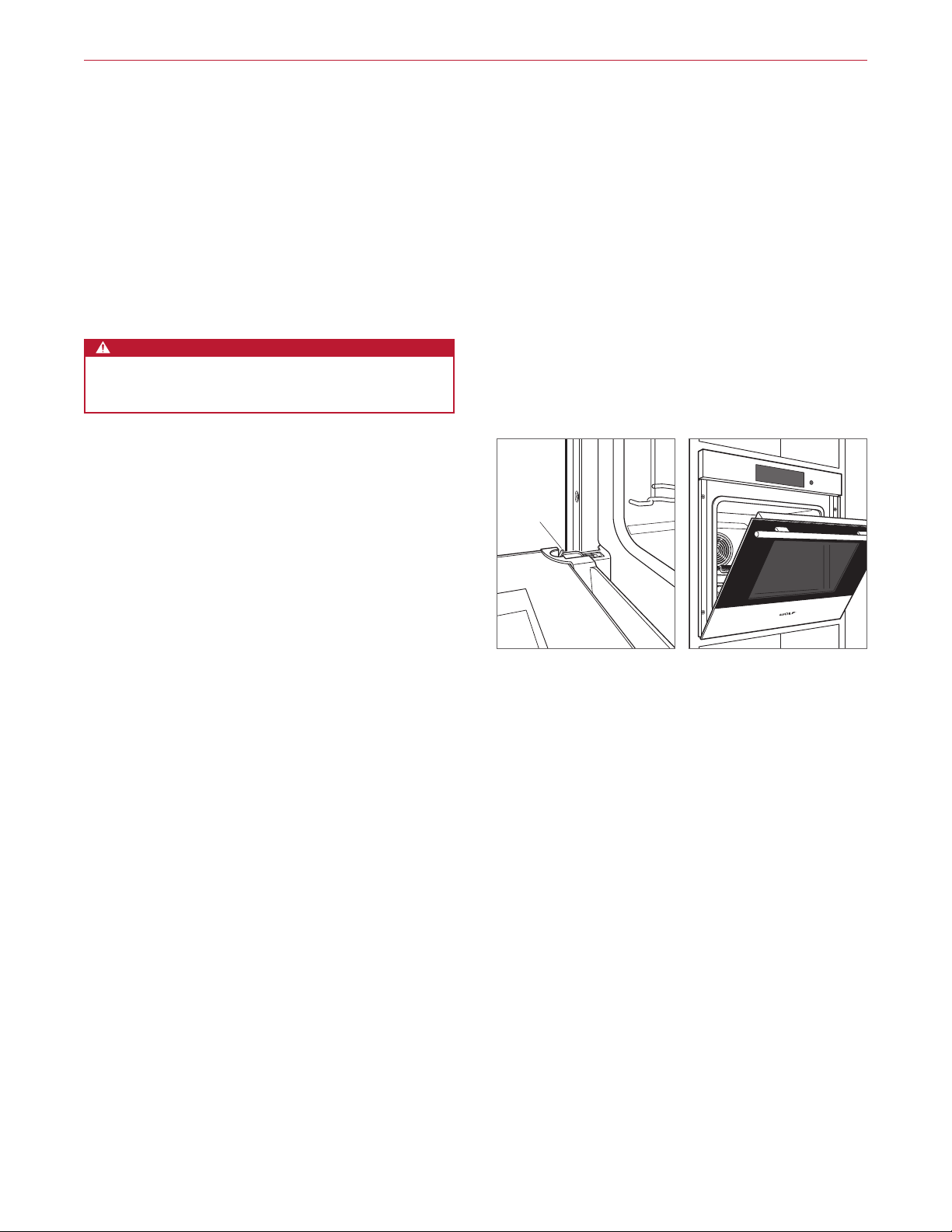

OVEN DOOR REMOVAL
To remove, open the oven door completely. Rotate both
hinge latches forward to the open position. Close the door
to approximately 30° open, then lift up and out. Refer to
the illustrations below.
To reinstall, insert door hinges into the frame openings.
Open the oven door completely and rotate both hinge
latches back to the closed position.
Installation
Preparation
Before moving the oven, protect any finished flooring and
secure the oven door(s) closed to prevent damage.
Use an appliance dolly to move the unit near the opening.
Remove and recycle packing materials. Do not lift or carry
the oven by the door handle.
CAUTION
Do not lift the oven by the door handle. This will
damage the oven door and hinges.
CLOSED
POSITION
Oven door hinge latch Door open 30°

8 | Wolf Customer Care 800.222.7820
Installation

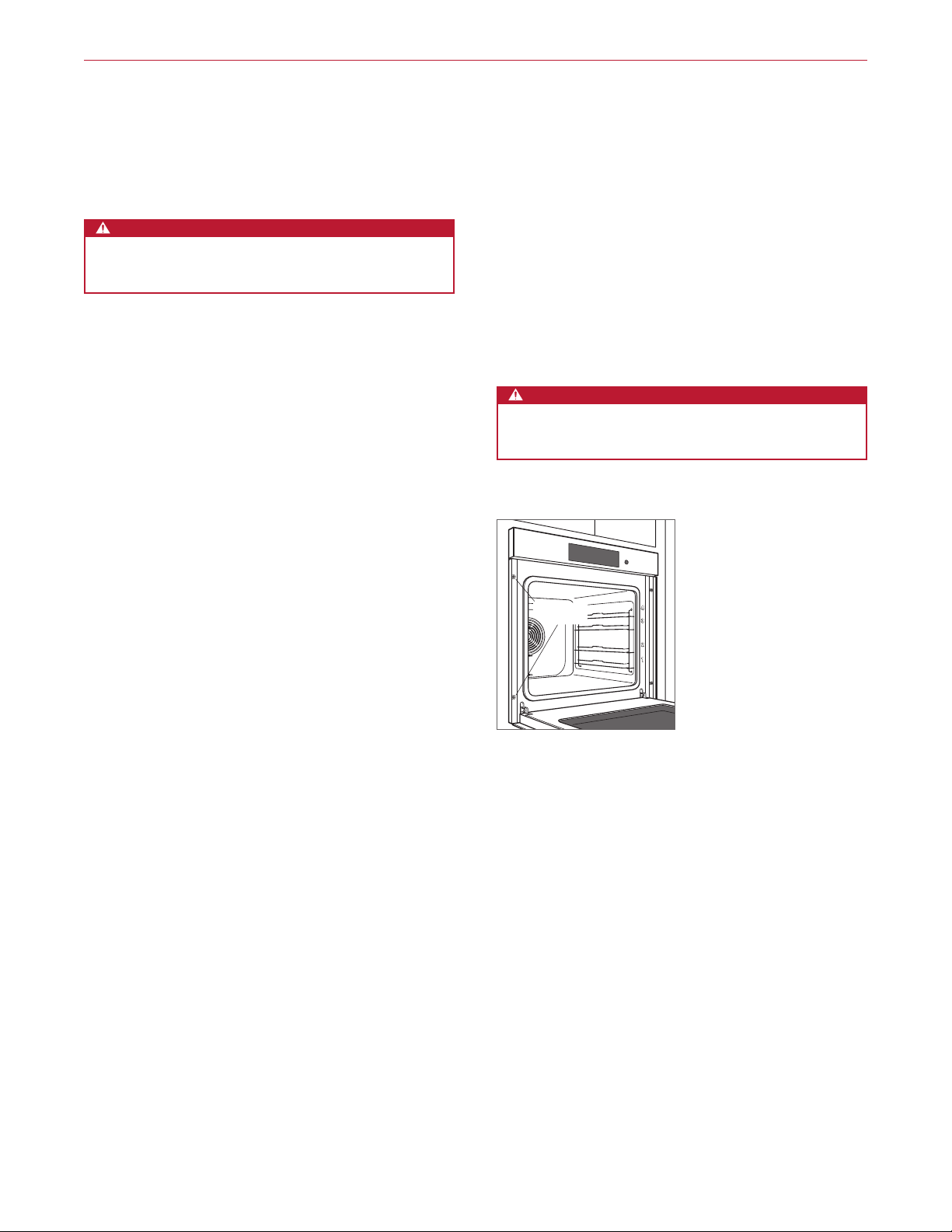

Place the oven in the opening and slide back.
Locate the mounting holes on the oven side trim, two on
each side. Drill ⁄" pilot holes. Use the provided mounting
screws to secure the oven to the cabinetry. Refer to the
illustration below.
To avoid interference, a 90° door stop may be required for
any appliance or cabinet door installed next to the oven.
CAUTION
Failure to install the mounting screws may cause the
oven to tip forward during use.
MOUNTING
HOLES
Oven installation
Installation
Electrical Connection
WARNING
Verify power is disconnected from the electrical box
before proceeding.
If the electrical supply is located in the opening, the elec-
trical connection must be made prior to placing the oven
in the opening. If the electrical supply is in an adjacent
cabinet, the electrical connection can be made after plac-
ing the oven in the opening.
1 Connect the black appliance wire to the black (L1)
power supply.
2 Connect the red appliance wire to the red (L2) power
supply.
3 Connect the green appliance wire to the green/ground
wire.

wolfappliance.com | 9
Troubleshooting
IMPORTANT NOTE: If the oven does not operate properly,
follow these troubleshooting steps:
• Verify electrical power is supplied to the oven.
• Verify proper electrical connections.
• If the oven does not operate properly, contact Wolf
Factory Certified Service. Do not attempt to repair the
oven. Wolf is not responsible for service required to
correct a faulty installation.
Sub-Zero, Sub-Zero & Design, Sub-Zero & Snowflake Design, Dual Refrigeration, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design, Wolf, Wolf &
Design, Wolf Gourmet, W & Design, red colored knobs, Cove, and Cove & Design are registered trademarks and service marks of Sub-Zero Group, Inc. and its subsidiaries.
All other trademarks are property of their respective owners in the United States and other countries.
Troubleshooting

2 | Atención al cliente de Wolf 800.222.7820
Contenido
3Horno de la serie E de 24"
4Especificaciones
7Instalación
9Solución de problemas
Las características y especificaciones están sujetas a
cambios sin previo aviso. Visite wolfappliance.com/specs
para obtener la información más actualizada.
Horno de la serie E de 24"
Aviso importante
Para garantizar que este producto se instale y opere de
la forma más segura y eficiente posible, tome nota de los
siguientes tipos de información resaltada en este manual:
AVISO IMPORTANTE señala la información que es
especialmente importante.
PRECAUCIÓN
Indica una situación en la que se pueden sufrir
heridas leves o provocar daños al producto si no se
siguen las instrucciones.
ADVERTENCIA
Indica peligro de que se produzcan heridas graves o
incluso la muerte si no se siguen las precauciones.
AVISO IMPORTANTE: En toda esta guía, las dimensiones
entre paréntesis son milímetros, a menos que se
especifique lo contrario.
AVISO IMPORTANTE: Guarde estas instrucciones para el
inspector eléctrico local.

wolfappliance.com | 3
Información del producto
La información importante del producto, incluidos el
modelo y el número de serie de la unidad, se encuentra
en la placa de datos del producto. La placa de datos se
encuentra en el lado izquierdo del marco de la cara frontal.
La puerta del horno debe estar abierta para ver la placa de
datos. Consulte la siguiente ilustración.
Si es necesario realizar algún servicio, póngase en contacto
con el servicio certificado de fábrica de Wolf y tenga a
mano el modelo y el número de serie. Para obtener los
datos del centro de Servicio certificado de fábrica de Wolf
más cercano o si tiene preguntas acerca de la instalación,
visite la sección de soporte del producto en nuestra página
de Internet wolfappliance.com; o bien, llame a la línea de
atención al cliente de Wolf al 800-222-7820.
Horno de la serie E de 24"

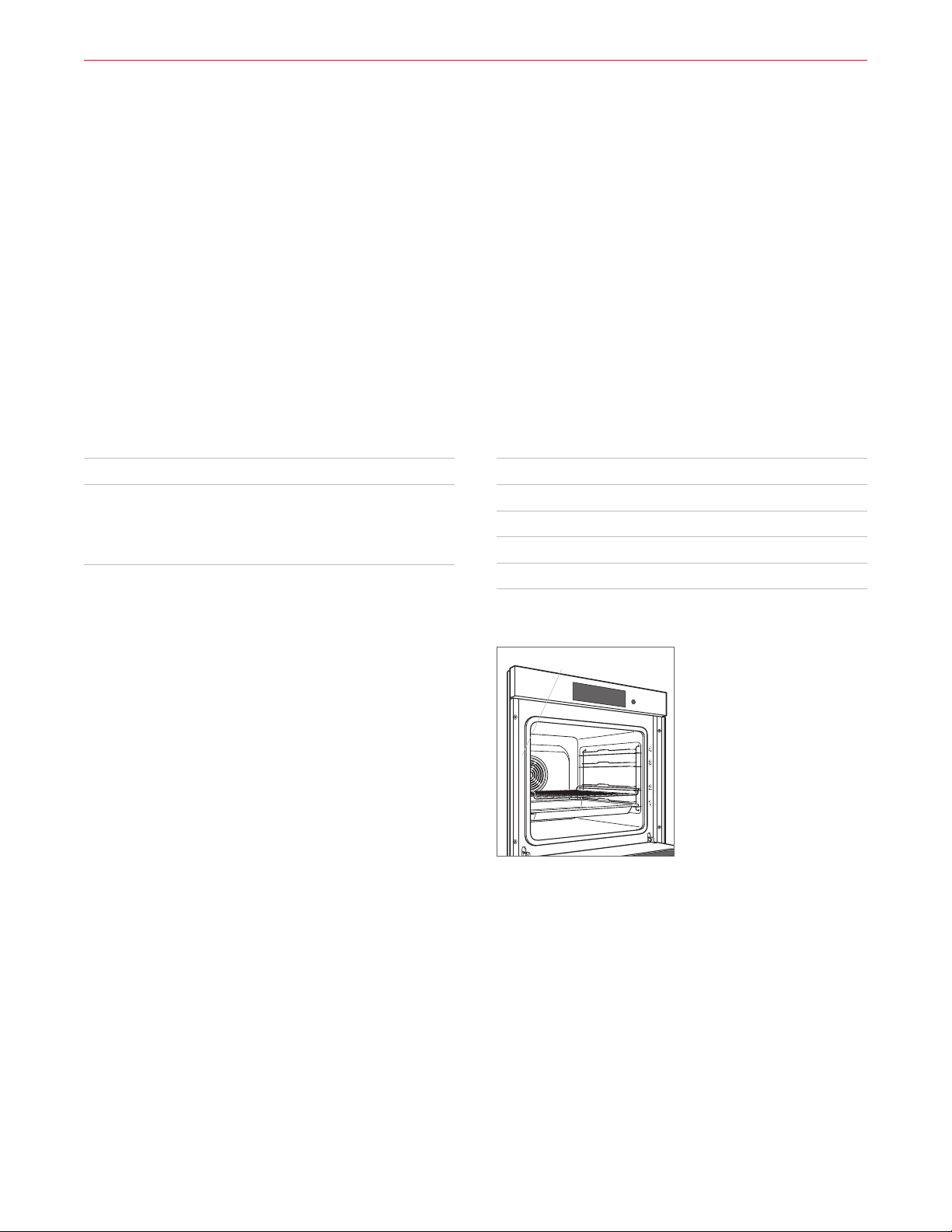

Ubicación de la placa de datos
PLACA DE DATOS

4 | Atención al cliente de Wolf 800.222.7820
Requisitos eléctricos
La instalación debe cumplir con todos los códigos
eléctricos vigentes.
Para facilitar la instalación, el suministro eléctrico para
el horno se debe colocar en un gabinete adyacente al
alcance del conducto.
El rendimiento puede verse comprometido si el suministro
eléctrico es menor a 240 voltios.
El horno se entrega con un conducto con cableado
consistente en dos conductores para energía y un
conductor para conexión a tierra. El diagrama de cableado
que abarca el circuito de control viene con el horno.
REQUISITOS ELÉCTRICOS
Suministro eléctrico Con conexión a tierra, 240/208 V CA,
60 Hz
Servicio Circuito dedicado de 20 amperes
Conducto 4' (1.2 m)
Total de amperes 16
Carga máxima conectada 3.6 kW
Especificaciones
Requisitos de instalación
El horno se puede instalar en una aplicación estándar o
empotrable.
Dé el acabado a los bordes de la abertura. Pueden ser
visibles cuando la puerta está abierta.
Para instalaciones estándar, el ribete frontal se superpone
a los largueros y las guías. Consulte la tabla.
Para las instalaciones empotrables se requiere un margen
mínimo de ⁄" (3) en todos los lados. Para asegurar
márgenes consistentes, cada esquina de la abertura debe
tener exactamente 90°.
REQUISITOS DE INSTALACIÓN
Soporte mínimo de la base 150 lb (68 kg)
SUPERPOSICIÓN DEL RIBETE
Parte superior ⁄" (3)
Parte inferior 0" (0)
Laterales ⁄" (22)
Ubicación de la placa de datos
PLACA DE DATOS

wolfappliance.com | 5
Especificaciones
Horno de la serie E de 24"
INSTALACIÓN ESTÁNDAR
E
VISTA FRONTAL
VIST
A LATERAL
233/8" (594)
ALTURA DE
ABERTURA
23" (584)
PROFUNDIDAD
DE ABERTURA
VISTA SUPERIOR
221/8" (562)
ANCHO DE
LA ABERTURA
NOTA: Es posible que la ubicación del suministro eléctrico al interior de la abertura requiera de un gabinete de mayor profundi
dad.
E
E

6 | Atención al cliente de Wolf 800.222.7820
E
233/4" (603)
ANCHURA DE
LA INSTALACIÓN
EMPOTRABLE**
VISTA FRONTAL
VIST
A LATERAL
24" (610)
PROFUNDIDAD DE
LA INSTALACIÓN
EMPOTRABLE
7/8" (22)
233/4" (603)
ALTURA DE LA
INSTALACIÓN
EMPOTRABLE**
1/4" (6)
1/8" (3)
VISTA SUPERIOR
CORNAMUSAS
TERMINADAS*
*Será visible y debe tener un acabado que haga juego con los gabinetes.
**La dimensión especifica los márgenes mínimos.
NOTA: Es posible que la ubicación del suministro eléctrico al interior de la abertura requiera de un gabinete de mayor profundi
dad.
E
E
13/16" (21)
Horno de la serie E de 24"
INSTALACIÓN EMPOTRABLE
Especificaciones

wolfappliance.com | 7
CÓMO QUITAR LA PUERTA DEL HORNO
Para quitar la puerta del horno, ábrala completamente.
Gire los pestillos de las bisagras hacia adelante a la
posición abierta. Cierre la puerta hasta que quede abierta
aproximadamente a 30° y luego levante hacia arriba y
sáquela. Revise las siguientes ilustraciones.
Para volver a instalar, inserte las bisagras de la puerta
en las aberturas del marco. Abra la puerta del horno
completamente y gire ambos pestillos de las bisagras hacia
atrás a la posición cerrada.
Instalación
Preparación
Antes de mover el horno, proteja cualquier suelo acabado
y asegúrese de que la puerta o puertas del horno estén
cerradas para que no se dañen.
Use una plataforma rodante para mover la unidad cerca de
la abertura. Retire y recicle los materiales de embalaje. No
utilice la manija de la puerta del horno para levantarlo ni
transportarlo.
PRECAUCIÓN
No utilice la manija de la puerta del horno para
levantarlo. Esto puede dañar la puerta del horno y las
bisagras.
POSICIÓN
CERRADA
Pestillo de la bisagra de la
puerta del horno
Puerta abierta a 30°

8 | Atención al cliente de Wolf 800.222.7820
Instalación
Coloque el horno en la abertura y deslícelo hacia atrás.
Localice los orificios de montaje en el borde lateral del
horno, dos en cada lado. Taladre orificios guía de ⁄".
Utilice los tornillos de montaje suministrados para fijar
el horno a los muebles de cocina. Consulte la siguiente
ilustración.
Para evitar interferencias, es posible que se requiera un
tope para puerta a 90º para un electrodoméstico o una
puerta de gabinete instalado cerca del horno.
PRECAUCIÓN
Si no se instalan los tornillos de montaje, el horno se
puede volcar hacia adelante durante su uso.
ORIFICIOS
DE MONTAJE
Instalación del horno
Instalación
Conexión eléctrica
ADVERTENCIA
Verifique que la alimentación esté desconectada de
la caja eléctrica antes de proceder.
Si el suministro eléctrico se ubica en la abertura, la
conexión eléctrica debe hacerse antes de colocar el
horno en la abertura. Si el suministro eléctrico está en
un gabinete anexo, la conexión eléctrica puede hacerse
después de colocar el horno en la abertura.
1 Conecte el cable negro del electrodoméstico al cable
negro (L1) del suministro eléctrico.
2 Conecte el cable rojo del electrodoméstico al cable
rojo (L2) del suministro eléctrico.
3 Conecte el cable verde del electrodoméstico al cable
verde/tierra.

wolfappliance.com | 9
Solución de problemas
AVISO IMPORTANTE: Si el horno no funciona
correctamente, siga estos pasos para resolver los
problemas:
• Compruebe que el horno tenga corriente eléctrica.
• Compruebe que las conexiones eléctricas estén
correctas.
• Si el horno no funciona correctamente, póngase en
contacto con el centro de servicio autorizado de Wolf.
No intente reparar el horno. Wolf no es responsable
del servicio necesario para corregir una instalación
defectuosa.
Sub-Zero, Sub-Zero & Design, Sub-Zero & Snowflake Design, Dual Refrigeration, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design, Wolf, Wolf & Design,
Wolf Gourmet, W & Design, red colored knobs (perillas de color rojo), Cove y Cove & Design son marcas registradas y marcas de servicio de Sub-Zero Group, Inc. y sus filiales.
Todas las demás marcas registradas son propiedad de sus dueños respectivos en Estados Unidos y otros países.
Solución de problemas

2 | Service à la clientèle de Wolf 800.222.7820
Table des matières
3Four de 24po de la série E
4Spécifications
7Installation
9Dépannage
Les caractéristiques et les spécifications peuvent
être modifiées en tout temps sans préavis. Visitez
wolfappliance.com/specs pour obtenir les renseignements
les plus récents.
Four de 24po de la série E
Remarque importante
Pour s’assurer que ce produit est installé et utilisé en toute
sécurité et aussi ecacement que possible, prenez note
des types de renseignement mis en évidence tout au long
de ce guide :
REMARQUE IMPORTANTE met en évidence des
renseignements qui sont particulièrement importants.
MISE EN GARDE
Indique une situation où une blessure mineure ou
des dommages au produit peuvent se produire si les
directives ne sont pas respectées.
AVERTISSEMENT
Décrit un danger qui peut causer une blessure grave
ou la mort si les précautions ne sont pas respectées.
REMARQUE IMPORTANTE : Tout au long de ce guide, les
dimensions entre parenthèses sont en millimètres à moins
d’indication contraire.
REMARQUE IMPORTANTE : Conservez ces directives pour
l’inspecteur en électricité local.

wolfappliance.com | 3
Renseignements sur le produit
Des renseignements importants sur le produit, y compris
les numéros de modèle et de série, se trouvent sur la
plaque signalétique du produit. La plaque signalétique
est située sur le côté gauche du cadre du panneau avant.
La porte du four doit être ouverte pour voir la plaque
signalétique. Reportez-vous à l’illustration ci-dessous.
Si vous avez besoin de service, communiquez avec le
service Wolf certifié par l’usine avec les numéros de
modèle et de série. Pour obtenir le nom du centre de
service Wolf certifié par l’usine le plus près de chez vous
ou si vous avez des questions concernant l’installation,
consultez la section Support technique de notre site Web,
wolfappliance.com, ou appelez le service à la clientèle de
Wolf au 800-222-7820.
Four de 24po de la série E
Emplacement de la plaque
signalétique
PLAQUE SIGNALÉTIQUE

4 | Service à la clientèle de Wolf 800.222.7820
Exigences électriques
L’installation doit se conformer à tous les codes électriques
applicables.
Pour faciliter l’installation, l’alimentation électrique du four
doit être placée dans une armoire adjacente à portée de la
conduite.
La performance peut être compromise si l’alimentation
électrique est inférieure à 240volts.
Le four est fourni avec une conduite composée de deux
fils conducteurs chargés et d'un fil conducteur mis à la
terre. Le schéma de câblage couvrant le circuit de contrôle
est fourni avec le four.
EXIGENCES ÉLECTRIQUES
Alimentation électrique mise à la terre, 240/208Vc.a., 60Hz
Service circuit dédié de 20ampères
Conduite 4pi (1,2m)
Intensité électrique 16ampères
Charge max. de connexion 3,6kW
Spécifications
Exigences d’installation
Le four peut être installé dans une application standard ou
à aeurement.
Finissez les rebords de l’ouverture. Ils peuvent être visibles
lorsque la porte est ouverte.
Pour les installations standards, la garniture frontale
chevauche les montants et les rails. Reportez-vous au
tableau.
Pour les installations à aeurement, un jeu minimum
de⁄po (3) est requis de tous les côtés. Pour assurer des
jeux uniformes, chaque coin de l'ouverture doit mesurer
exactement 90 degrés.
EXIGENCES D’INSTALLATION
Capacité minimum de support de la base 150lb (68kg)
CHEVAUCHEMENT DE LA GARNITURE
Dessus ⁄ po (3)
Bas 0po (0)
Côtés ⁄ po (22)
Emplacement de la plaque
signalétique
PLAQUE SIGNALÉTIQUE
