ATELIER F/R – Business Line Türband
mit Rahmenband für 80kg Türgewicht
Montageanleitung
Montageanleitung
ATELIER F/R – Business Line Türband
mit Rahmenband für 80kg Türgewicht

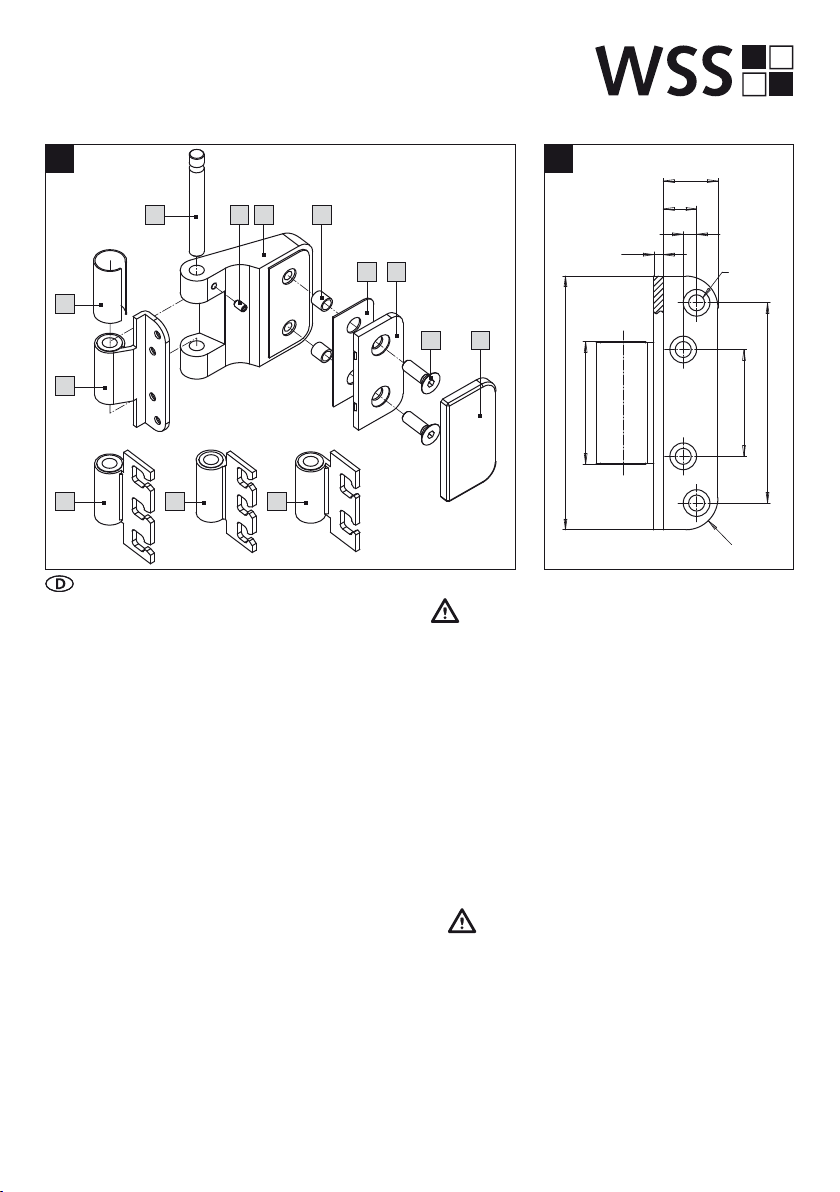

Teilebeschreibung (Abb. A)
für 1 Paar Türbänder:
1 Flügelband, 2 Stück
2 Klemmplatte, 2 Stück
3 Abdeckkappe, 2 Stück
4 Zwischenlage, 4 Stück
5 Bandstift, 2 Stück
6 Glasbohrungsschutz, 4 Stück
7 Rahmenband, Massivholzzarge
8 Rahmenband, Holz-, Stahl-, Aluzarge (VX), 2 Stück
9 Rahmenband, Stahlzarge (VN7608, 120mm), 2 Stück
10 Rahmenband, Stahlzarge (VN7608, 160mm), 2 Stück
11 Übersteckhülse, 2 Stück
12 Gewindestift, 2 Stück
13 Befestigungsschraube, 4 Stück
Montage
Anzugsmoment 16Nm/
Innensechskantschlüssel SW5
Die Abbildung zeigt das Produkt in einer von
mehreren lieferbaren optischen Varianten. Für alle
Varianten hat diese Montageanleitung Gültigkeit.
ACHTUNG! Glas und Zwischenlagen müssen
staub- und fettfrei sein, ggf. mit handelsüblichem
Glasreiniger reinigen.
1.
Das Rahmenband (8/9/10) in der Zargentasche
montieren (Bohrbild für Rahmenband 7 (Massivholz-
zarge) siehe Abb. B), dann die Hülse 11 über das
Rahmenband stecken.
2. Flügelband 1über Rahmenband 7stecken, mit
Bandstift 5verbinden und mit Gewindestift 12
sichern.
3. Türblatt auf Montagekeilen in Zarge stellen.
Flügelband 1an Türblatt klappen.
4. Klemmplatte 2und Flügelband 1mit Befestigungs-
schrauben 13 (Anzugsmoment 16Nm) und Glas-
bohrungsschutz 6am Türblatt montieren.
ACHTUNG! Auf lotrechten Sitz der Türbänder
achten und alle Schrauben und Gewindestifte auf
festen Sitz kontrollieren.
5. Abdeckkappe 3plan auf Klemmplatte 2setzen
und gleichmäßig aufdrücken.
1125
11
7
8 9 10
6
4 2
13 3
für 5mm
Schrauben
40
12,5
75
95 46
5
3,5
20,5
12R
A B
Wilh. Schlechtendahl & Söhne GmbH & Co. KG Hauptstraße 18–32 42579 Heiligenhaus Postfach 10 05 52/62
42570 Heiligenhaus Telefon: [phone] Fax: [phone] www.wss.de [e-mail]
für 5mm
Schrauben

ATELIER F/R – Business Line Door Hinge
with frame pivot up to 80kg door
Assembly Instruction
Assembly Instruction
ATELIER F/R – Business Line Door Hinge
with frame pivot up to 80 kg door
Part Specification (fig. A)
for 1 pair door hinges:
1 hinge part, 2 pieces
2 clamping plate, 2 pieces
3 cover, 2 pieces
4 gasket, 4 pieces
5 bolt, 2 pieces
6 isolation sleeve, 4 pieces
7 frame pivot, solid timber frame
8 frame pivot, timber-, metal-, aluminium frame (VX),
2 pieces
9 frame pivot, metal frame (VN7608, 120mm),
2 pieces
10 frame pivot, metal frame (VN7608, 160mm),
2 pieces
11 sleeve, 2 pieces
12 grub screw, 2 pieces
13 fixing screw, 4 pieces
Installation
Torque setting 16Nm/Allen key SW5
The figure shows the product in one of several
available optical versions. This assembly instruction
applies for every version.
ATTENTION! Glass and gaskets have to be
dust- and grease free – if necessary, please clean
with standard glass cleaner.
1.
Install frame pivot (8/9/10) into frame pocket
(drilling template for frame pivot 7(solid timber
frame) see fig. B) and insert sleeve 11 onto
frame pivot.
2. Insert hinge part 1onto fame pivot 7, connect
with bolt 5and secure with grub screw 12.
3. Set door leaf on assembling wedges in frame.
Fold hinge part 1onto door leaf.
4. Install clamping plate 2and hinge part 1
with fixing screws 13 (torque setting 16Nm) and
isolation sleeves 6onto door leaf.
ATTENTION! Check if the hinges are arranged
plumb and all screws and grub screws are tight.
5. Install cover 3straight on clamping plate 2and
evenly press.
1125
11
7
8 9 10
6
4 2
13 3
ma_K0200080_ATELIER_FR_MPA_80kg_Band_DE_GB • © 11/2013 • Wilh. Schlechtendahl & Söhne GmbH & Co. KG
