Yaesu FT-60E Operation and maintenance manual

EMETTEUR/RECÉPTEUR
VHF/UHF FM BI-BANDES
FT-60E
NOTICE D’EMPLOI
VERTEX STANDARD CO., LTD.
4-8-8 Nakameguro, Meguro-Ku, Tokyo 153-8644, Japan
VERTEX STANDARD
US Headquarters
10900 Walker Street, Cypress, CA 90630, U.S.A.
YAESU EUROPE B.V.
P.O. Box 75525, 1118 ZN Schiphol, The Netherlands
YAESU UK LTD.
Unit 12, Sun Valley Business Park, Winnall Close
Winchester, Hampshire, SO23 0LB, U.K.
VERTEX STANDARD HK LTD.
Unit 5, 20/F., Seaview Centre, 139-141 Hoi Bun Road,
Kwun Tong, Kowloon, Hong Kong
FRANÇAIS

Table des matieres
Recherche automatique .................................... 37
Recherche automatique en mode VFO ........................................... 37
Recherche automatique VFO manuelle .................................... 37
Recherche automatique VFO programmée .............................. 38
Recherche automatique en mémoire .............................................. 39
Comment éviter (sauter) un Canal au cours d’une
recherche automatique en mémoire .......................................... 39
Recherche automatique d’une suite de mémoires préférées ..... 40
Recherche automatique en banque mémoire ............................ 41
Scan pour l’alerte météo ................................................................. 41
Recherche automatique en mémoire programmée (PMS) ............. 42
Double veille «canal prioritaire» .................................................... 43
Eclairage de l’afficheur sur Arrêt de Recherche automatique ...... 45
Marqueur sonore de limite de bande .............................................. 45
EPCS ( Paging et Code Squelch) ..................... 46
Mettre les paires de tonalités CTCSS en mémoire pour
le système EPCS ............................................................................. 46
Activer le système EPCS ................................................................ 47
Réponse automatique en mode « paging » ..................................... 47
Fonction appel d’urgence ................................ 48
Appel d’urgence ............................................................................. 48
Fonction envoi automatique d’identifiant d’urgence .................... 48
Recherche dynamique ...................................... 51
Fonction connexion Internet ............................ 53
ARTS ( Système Automatique de surveillance de liaison ) ..... 55
Emploi du DTMF ............................................. 58
Réglages divers ................................................. 60
Mot de passe ................................................................................... 60
Programmation des touches dédiées ............................................... 61
Changer les incréments de fréquence des Canaux .......................... 62
Changer le Mode opératoire en réception ...................................... 62
Economiseur de batterie en réception ............................................ 63
Economiseur de batterie à l’émission ............................................. 63
Mise hors de fonction de l’indicateur BUSY/TX ........................... 64
Mise hors tension automatique (APO) ........................................... 64
Limiteur du temps d’émission (TOT) ............................................ 65
Verrouillage du canal occupé (BCLO) ........................................... 65
Emploi en mono bande ................................................................... 66
Changer le niveau de déviation en émission ................................. 66
Inversion de code DCS ................................................................... 67
Procédures de ré-initialisation ......................... 68
Clonage .............................................................. 69
mode menu ........................................................ 70
Spécifications .................................................... 83
Mode préréglage “AUTO” des paramétres ... 84
Description générale ........................................... 1
Accessoires & Options ........................................ 2
Commandes & Connexions ............................... 3
Panneau supérieur et face avant ....................................................... 3
LCD .................................................................................................. 4
Panneau latéral ................................................................................. 5
Fonctions du clavier ......................................................................... 6
Installation des Accessoires ............................... 8
Installation de l’antenne ................................................................... 8
Installation du Pack batteries FNB-83 .............................................. 8
Charger la batterie ............................................................................ 9
Indication de batterie faible ............................................................ 10
Installation du Boîtier Piles Alcalines FBA-25A (option) ............. 10
Utilisation en packet ......................................... 11
Emploi ................................................................ 12
Mise sous et hors tension ............................................................... 12
Régler le volume audio et le squelch .............................................. 12
Choix de la Bande Utilisée ............................................................. 13
Navigation en fréquence ................................................................. 13
Transmission .................................................................................. 15
Fonctions complexes ......................................... 17
Verrouillage du clavier ................................................................... 17
Eclairage du Clavier et de l’écran .................................................. 18
Désactiver le témoin sonore de clavier ........................................... 18
Squelch HF ..................................................................................... 19
Vérification de la tension de batteries ............................................ 19
Emploi en Relais ............................................... 20
Décalage émission réception en trafic via Relais .......................... 20
Décalage Relais Automatique (ARS) ............................................. 20
Activation du décalage relais en manuel ........................................ 21
Emploi du CTCSS et du DCS .......................... 23
Emploi du CTCSS ......................................................................... 23
Emploi en DCS ............................................................................. 24
Recherche automatique sur tonalité ............................................... 25
Emploi de l’avertisseur sonore en mode CTCSS/DCS ................. 26
Emploi de tonalités croisées ........................................................... 26
Tonalité d’appel ( 1750 Hz) ........................................................... 27
Mode Mémoire .................................................. 28
Mise en mémoire ............................................................................ 29
Mise en mémoire de fréquences TX/RX indépendantes .......... 29
Rappel Mémoire ............................................................................. 30
Canal mémoire «HOME» ............................................................... 30
Libellés mémoires .......................................................................... 31
Réglage en fréquence par décalage de contenu mémoire ............... 32
Effacer une mémoire ...................................................................... 33
Transfert des données mémoires dans le VFO ............................... 33
Emploi des banques mémoires ....................................................... 34
Mode « canal » ............................................................................... 35
Canaux de radiodiffusion météo (Version U. S.) ........................... 36

FT-60E NOTICE D’EMPLOI 1
DESCRIPTION GÉNÉRALE
Le FT-60E est un transceiver FM bi-bande avec en plus une large couverture de fréquence
en réception, permettant des communications locales entre radioamateurs.
La petite taille du FT-60E permet de l’utiliser partout, en randonnée, ski ou promenade et
sa souplesse d’emploi doit apporter beaucoup de plaisir d’utilisation aux opérateurs. Le
pack batterie rechargeable FNB-83 donne jusqu’à 5 Watts de puissance d’émission sur
les bandes radioamateur 144 MHz et 430 MHz. En plus des possibilités d’émission sur les
bandes 144 et 430 MHz, le FT-60E couvre la réception des bandes TV VHF et UHF, La
bande aviation VHF en AM, et une grande plage de fréquences à usage commercial et de
sécurité publique!
Le FT-60E dispose de nouvelles possibilités très attractives comme l’appel de détresse
automatique (EAI), qui fait émettre automatiquement votre indicatif par votre FT-60E et
active votre microphone, dans le cas où il ne vous serait pas possible d’appuyer sur le
commutateur PTT de ce dernier; Un mode “Paging” et un “Code Squelch” (EPCS), qui
vous permet d’appeler une station particulière et de recevoir uniquement des appels de
cette dernière, si souhaité; et une fonction mot de passe, qui vous permet de mettre sous
tension et d’utiliser votre radio qu’après l’introduction dans l’appareil d’un mot de passe.
D’autres fonctions sont également offertes comme l’accès Internet
au système WIRES™ de Vertex Standard , un compteur de temps
d’émission continue (TOT), un interrupteur automatique
d’alimentation (APO), le décalage automatique en mode relais
(ARS), le système ARTS -exclusivité Yaesu- (Système
automatique de surveillance de liaison), qui avertit l’utilisateur
quand ce dernier quitte la plage de faisabilité de la liaison avec
une autre station équipée elle aussi du système ARTS, avec en
plus la possibilité de réduire la largeur du signal transmis dans
les zones de forte occupation des différents canaux. Enfin pour
finir un squelch HF qui permet de régler l’ouverture du squelch à
un niveau déterminé de signal S-mètre.
Nous vous remercions pour votre achat et nous vous conseillons
vivement de lire la présente notice pour utiliser toutes les
possibilités de l’appareil.
Zone d’utilisation
AUT BEL DNK FIN
FRA DEU GRC ISL
IRL ITA LIE LUX
NLD NOR PRT ESP
SWE CHE GBR
Mise en garde avant utilisation
Ces émetteurs récepteurs fonctionnent sur des fréquences non libres à l’utilisation.
Pour un usage normal, l’utilisateur doit posséder une
licence radioamateur.
L’usage n’est permissif que dans les bandes affectées
au service radioamateur.

FT-60E NOTICE D’EMPLOI2
ACCESSOIRES FOURNIS AVEC LE FT-60E
FNB-83 7,2 V, 1,400 mAh
Pack Batterie rechargeable Nickel-Metal Hydride
NC-88C/UÚChargeur batteries (10 Heures)
Crochet de ceinture
Antenne
Manuel d’emploi
Carte de garantie
OPTIONS POUR VOTRE FT-60E
FNB-83 7.2 V, 1,400 mAh
Pack Batterie rechargeable Nickel-Metal Hydride
VAC-370B/C/UÚChargeur rapide 1,5 Heure
NC-88B/C/UÚChargeur batteries (10 Heures)
CN-3 Adaptateur BNC-SMA
CT-27 Câble de clonage
CT-44 Adaptateur de Microphone
E-DC-5B Câble DC avec filtre et adaptateur allume cigare
E-DC-6 Câble DC simple
MH-34B4B Haut-parleur/Microphone
MH-37A4B Ecouteur/Microphone
VC-25 Ensemble VOX
ÚSuffixe “B” pour un emploi en 120 VAC, suffixe “C” pour un emploi en 230-240
VAC et suffixe “U” pour un emploi en 230 VAC.
La disponibilité des accessoires peut être variable. Quelques-uns sont fournis en stan-
dard par obligation locale, alors que d’autres peuvent être indisponibles sur d’autres
régions. Ce produit est prévu pour un fonctionnement optimum avec des accessoires
d’origine YAESU. Vertex Standard ne peut être tenu comme responsable de tout dommage
et/ou accident comme embrassement, coulage ou explosion de pack batterie ayant pour
origine des accessoires non-Yaesu. Consulter votre Revendeur Yaesu pour plus de détails
les concernant et chaque option disponible nouvellement. Le branchement de tout
accessoire non approuvé par Yaesu, peut causer des dommages risquant de limiter la
garantie couvrant cet appareil.
ACCESSOIRES & OPTIONS

FT-60E NOTICE D’EMPLOI 3
C OMMANDES & C ONNEXIONS ( P ANNEAU SUPÉRIEUR ET FACE AVANT
)
cPrise ANTENNE
Relier ici, l’antenne flexible caoutchouc fournie (ou toute autre antenne présentant
une impédance de 50Ω).
dBouton VOL/PWR
Tourner ce bouton vers la droite pour mettre la radio
sous tension ou pour augmenter le volume audio. Une
rotation de cette commande vers la gauche jusqu’au
click de stop met l’appareil hors tension.
eTémoin lumineux TX/BUSY
Ce témoin lumineux est vert quand un signal est reçu
(avec une force suffisante pour ouvrir le Squelch), et
rouge pendant l’émission.
fBouton DIAL
La partie centrale de cette commande est un commutateur à 20 crans qui sert
principalement à choisir la fréquence de tra-
vail et accessoirement à choisir des options du
menu et à divers réglages.
gBouton SQL
La partie externe de cette commande sert à
éliminer le bruit de fond sur le récepteur. Il
doit être régler très précisément à la limite de
l’extinction du bruit (à ce moment l’indicateur
vert “BUSY” s’éteint).
hL’écran LCD
L’afficheur présente les conditions de trafic,
comme préciser à la page suivante.
ihaut-parleur
Le haut-parleur interne est situé à cet endroit.
jMIC
Le microphone interne est situé à cet endroit.
kClavier
Les 16 touches permettent de sélectionner la plupart de fonctions opératoires du FT-
60E. L’emploi de ces touches est précisé en détail dans les pages qui suivent.
h
i
j
k
cdefg

FT-60E NOTICE D’EMPLOI4

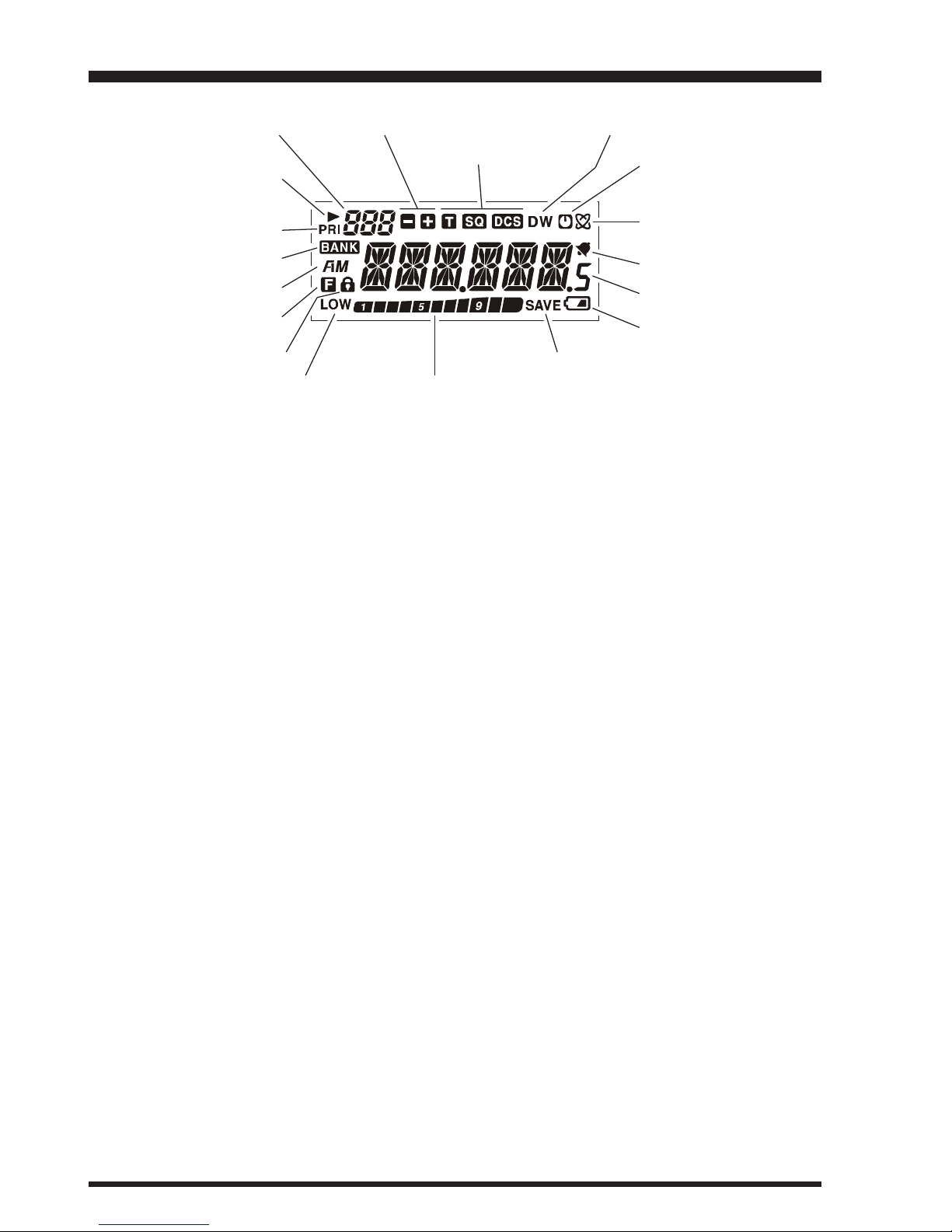

C OMMANDES & C ONNEXIONS ( LCD
)
Operating Frequency
Canaux mémoires numéro
Indicateyr de puissance et S-Metre
Mode Fonction Actif
Éviter mémoires numéro
ou Préférentielle
mémoires numéro
Sens du décalage Relais
Emploi du CTCSS/DSC
Fonction connexion
Internet Actif
Verrouillage de Clavier Actif
Mode Opératoire
Alarme Sonore Actif
Sauvegarde de batterie Actif
Dual Watch Actif
Témoin de Canal
Prioritaire
Mise Hors tension
Automatique
Batterie faible !
Banques mémoires Actif
Faible Puissance Sélecionnée

FT-60E NOTICE D’EMPLOI 5
cCommutateur PTT (Push To Talk)
Appuyer sur ce commutateur pour émettre, puis le relâcher pour recevoir quand votre
message est fini.
dCommutateur T.CALL
En appuyant sur ce commutateur un signal de 1750 Hz est activer pour l’accès aux
relais.

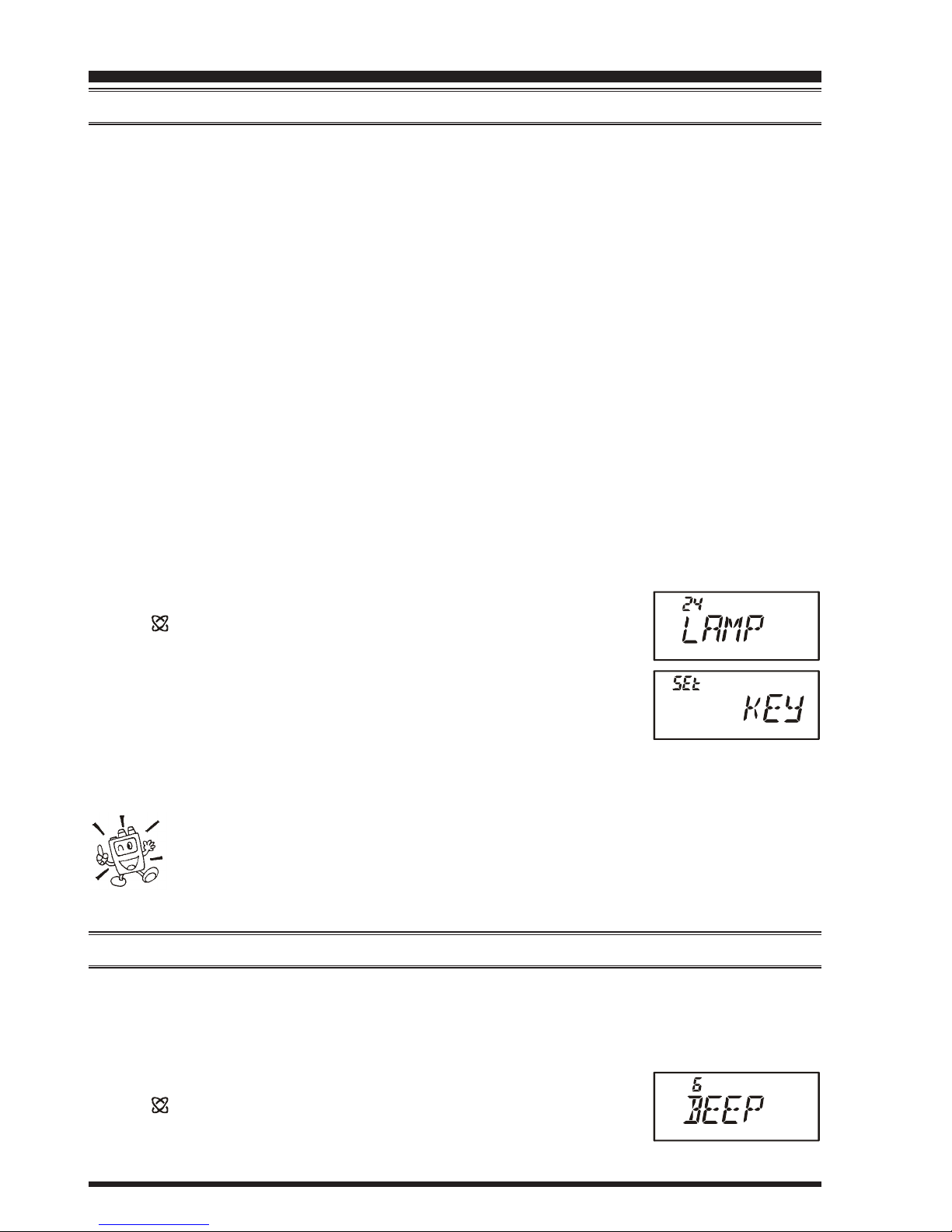

eCommutateur LAMP
En appuyant sur ce commutateur le LCD et le clavier sont éclairés pendant cinq
secondes, et à l’issue de ce délai le rétro éclairage est éteint.
En appuyant tout d’abord sur la touche [F/W]du clavier, puis sur ce commutateur
permet d’activer le rétro éclairage en continu. Pour éteindre appuyer à nouveau sur ce
commutateur.
Vous pouvez changer la fonction primaire de ce commutateur, si vous le souhaitez.
Voir page 18 pour plus de détails.
fPrise MIC/SP
Ce jack miniature à quatre conducteurs porte les connexions pour la BF du micro-
phone, la BF de l’écouteur, la commande PTT, et la masse.
gPrise EXT DC
Ce jack coaxial DC
permet de brancher
une alimentation
externe DC (10 - 16V
DC). Le connecteur
central de jack
supporte le plus (+).
MIC
/SP
EXT
DC
f
g
c
d
e
C OMMANDES & C ONNEXIONS ( P ANNEAU LATÉRAL
)

FT-60E NOTICE D’EMPLOI6
C OMMANDES & C ONNEXIONS ( F ONCTIONS DU CLAVIER
)
Troisième fonction
(APPUI ET TENUE TOUCHE)
Deuxième fonction
(APPUI [F/W]+ TOUCHE)
Première fonction
(APPUI TOUCHE)
Entrée du digit “1” de la fréquence
Active mode CTCSS ou DCS
Rappel de la banque mémoire
radiodiffusion “Météo”
Entrée du digit “2” de la fréquence
Sélectionne la tonalité CTCSS ou
le numéro de code DCS
Active la fonction ARTS
Entrée du digit “4” de la fréquence
Sélectionne le sens du décalage en
mode relais.
(soit “–”, “+” ou “simplex”)
Active la fonction URGENCE
Entrée du digit “5” de la fréquence
Sélectionne le nombre de
sonneries en mode CTCSS/DCS
Rien
Entrée du digit “7” de la fréquence
Rien Rien
Active les modes paging et code
squelch
Entrée du digit “8” de la fréquence
Sélectionne le mode de choix de
saut mémoire en mode scan
Bascule la commande de fréquence
entre mode VFO et mode mémoire
Active la fonction prioritaire (double
veille)
Lance le scan dans le sens des fréquences
ou canaux mémoires croissants en mode
recherche programmable
Active la fonction connexion
Internet
Entrée du digit “0” de la fréquence
Mise en mode menu.
Active le code d’accés Internet
Ú1: Vous pouvez programmer la fonction secondaire (appui sur la touche [F/W]+) d’une touche sur
une autre fonction, si vous le souhaitez. Voir page 61 pour plus de détails.
Ú1Ú1
Troisième fonction
(APPUI ET TENUE TOUCHE)
Deuxième fonction
(APPUI [F/W]+ TOUCHE)
Première fonction
(APPUI TOUCHE)
Troisième fonction
(APPUI ET TENUE TOUCHE)
Deuxième fonction
(APPUI [F/W]+ TOUCHE)
Première fonction
(APPUI TOUCHE)
Troisième fonction
(APPUI ET TENUE TOUCHE)
Deuxième fonction
(APPUI [F/W]+ TOUCHE)
Première fonction
(APPUI TOUCHE)

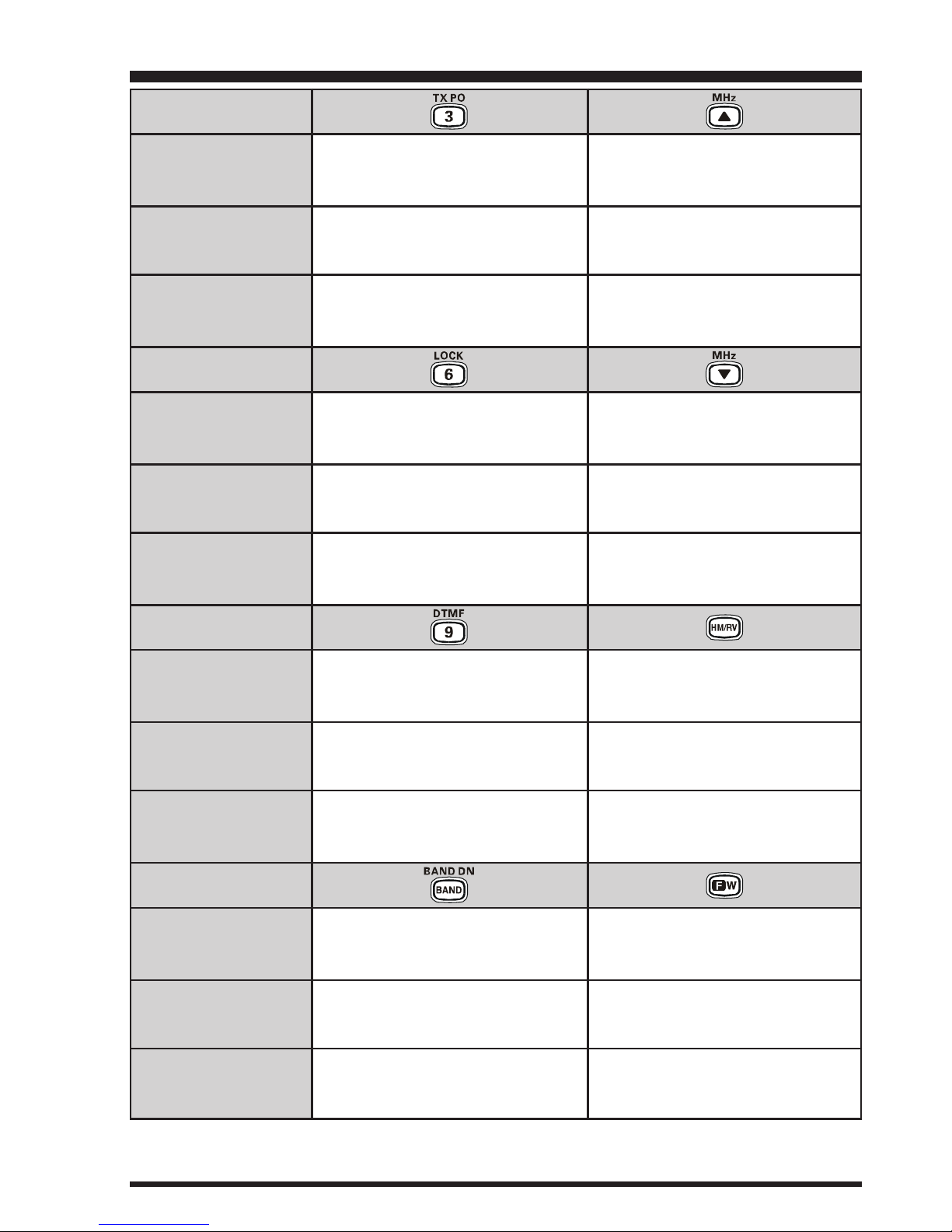

FT-60E NOTICE D’EMPLOI 7
C OMMANDES & C ONNEXIONS ( F ONCTIONS DU CLAVIER
)
Entrée du digit “3” de la fréquence
Sélectionne la puissance de sortie
souhaitée
Active la fonction de recherche
dynamique
Accroît la fréquence du VFO d’un
incrément ou passe au canal
mémoire immédiatement supérieur
Règle la fréquence du VFO au MHZ
supérieur
Lance le scan dans le sens des
fréquences ou canaux mémoires
croissants.
Entrée du digit “6” de la fréquence
Active le verrouillage
Active le verrouillage
Décroît la fréquence du VFO d’un
incrément ou passe au canal
mémoire immédiatement inférieur
Règle la fréquence du VFO au MHZ
inférieur
Lance le scan dans le sens des
fréquences ou canaux mémoires
décroissants
Entrée du digit “9” de la fréquence
Sélectionne le mode DTMF
Inverses les fréquences entrée et
sortie en mode relais
Bascule vers le canal “Home”
(fréquence favorite)
Rien Rien
Passage à la bande supérieure en mode VFO
Active le mode “Memory “Tune” en mode rappel
mémoire
Passage à la bande inférieure en
mode VFO
Sélectionne la largeur de bande en mode
recherche automatique programmable
(étant en mode VFO)
Active la fonction secondaire d’une
touche
Désactive la fonction secondaire
d’une touche
Active la mise en mémoire en mode
chargement mémoire
Ú2: Vous pouvez échanger les fonctions primaire (appui sur la touche) et secondaire (appui sur [F/W]
+) d’une même, si vous le souhaitez. Voir page 79 pour plus de détails.
Ú2
Troisième fonction
(APPUI ET TENUE TOUCHE)
Deuxième fonction
(APPUI [F/W]+ TOUCHE)
Première fonction
(APPUI TOUCHE)
Troisième fonction
(APPUI ET TENUE TOUCHE)
Deuxième fonction
(APPUI [F/W]+ TOUCHE)
Première fonction
(APPUI TOUCHE)
Troisième fonction
(APPUI ET TENUE TOUCHE)
Deuxième fonction
(APPUI [F/W]+ TOUCHE)
Première fonction
(APPUI TOUCHE)
Troisième fonction
(APPUI ET TENUE TOUCHE)
Deuxième fonction
(APPUI [F/W]+ TOUCHE)
Première fonction
(APPUI TOUCHE)

FT-60E NOTICE D’EMPLOI8
INSTALLATION DE L’ANTENNE
L’antenne fournie donne de bons résultats sur toute la plage de
fréquences de l’émetteur récepteur. Cependant pour améliorer
la réception sur les fréquences non radioamateur, il est
nécessaire que brancher une antenne dont les dimensions et
caractéristiques correspondent à la plage de fréquences
exploitée.
Tenant la partie inférieure de l’antenne, vissez la sur la prise
d’antenne de l’émetteur récepteur jusqu’à ce que cela soit
verrouillé. Ne pas trop serrer.
Notes:
Ne jamais transmettre sans avoir une antenne branchée.
Quand on installe l’antenne fournie, toujours la tenir à la partie inférieure pendant
qu’on la visse sur l’émetteur récepteur.
Si on utilise une antenne extérieure pour émettre, s’assurer que le TOS actuellement
sur l’émetteur récepteur est 1.5 : 1 ou plus bas.
INSTALLATION DU PACK BATTERIES FNB-83
La FNB-83 est une batterie à hautes performances au Ni-MH offrant une grande capacité
sous de très faibles dimensions. Dans des conditions d’emploi normales, la FNB-83 est
bonne pour 300cycles de charge environ, après quoi le temps d’emploi ne peut être que
décroissant. Remplacer le pack batterie avec un nouveau pack quand son aptitude à
prendre la charge diminue.
L’Installation de la batterie est facile et rapide:

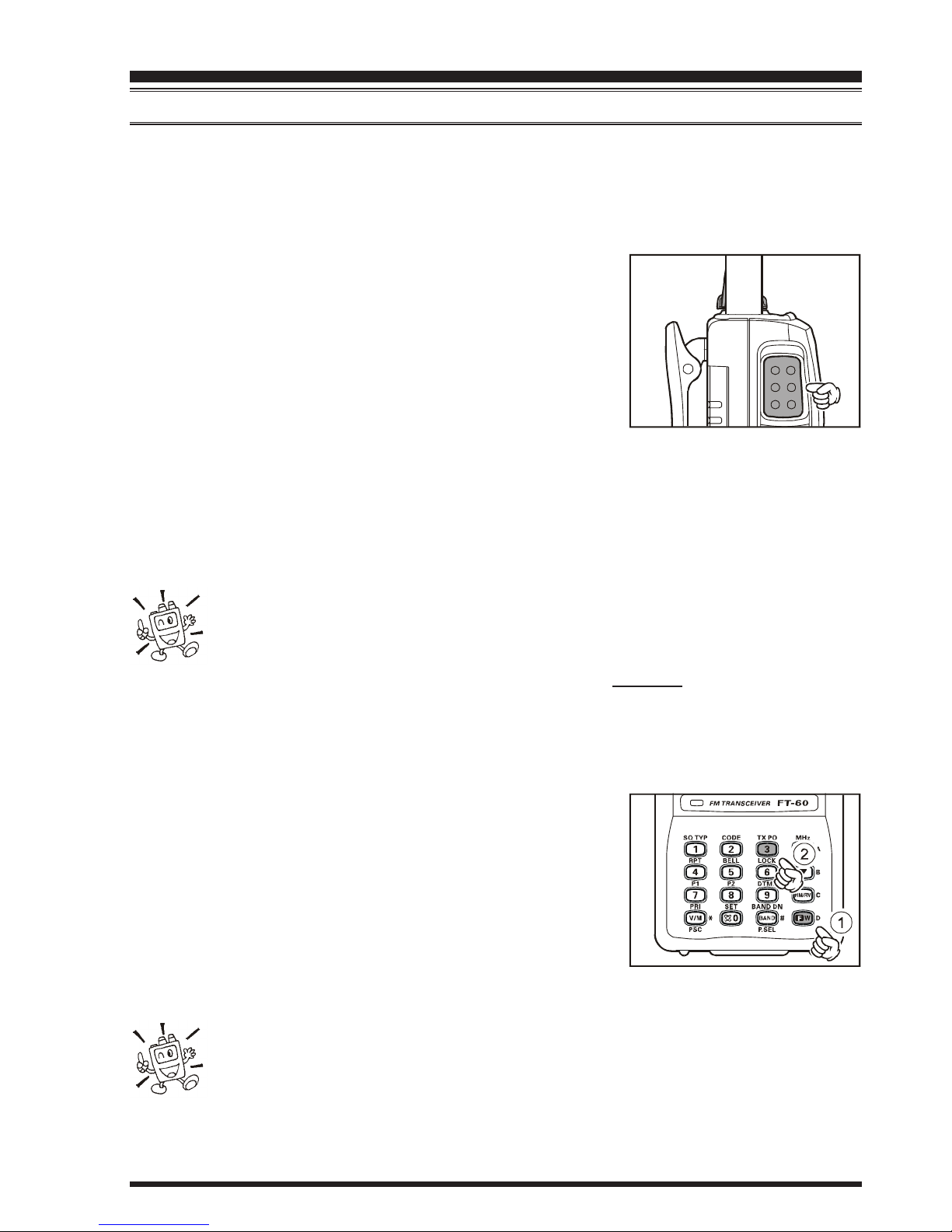

Introduire le pack batterie dans son logement à l’arrière de la radio tout en tenant
éloigné le clip de ceinture puis fermer le verrou de pack batterie et
s’assurer d’entendre le « click » de mise en place.
Pour enlever la batterie, mettre la radio hors
tension et
enlever tous les
boîtiers de pro-
tection. Ouvrir
le verrou de
pack batterie à
la partie
inférieure de la
radio, et glisser le pack batterie vers le bas et à l’extérieur du compartiment batterie
tout en effaçant le clip de ceinture.
INSTALLATION DES ACCESSOIRES
Install the Battery Pack
Close the Battery Pack Latch
MIC
/SP
EXT
DC

FT-60E NOTICE D’EMPLOI 9
CHARGER LA BATTERIE

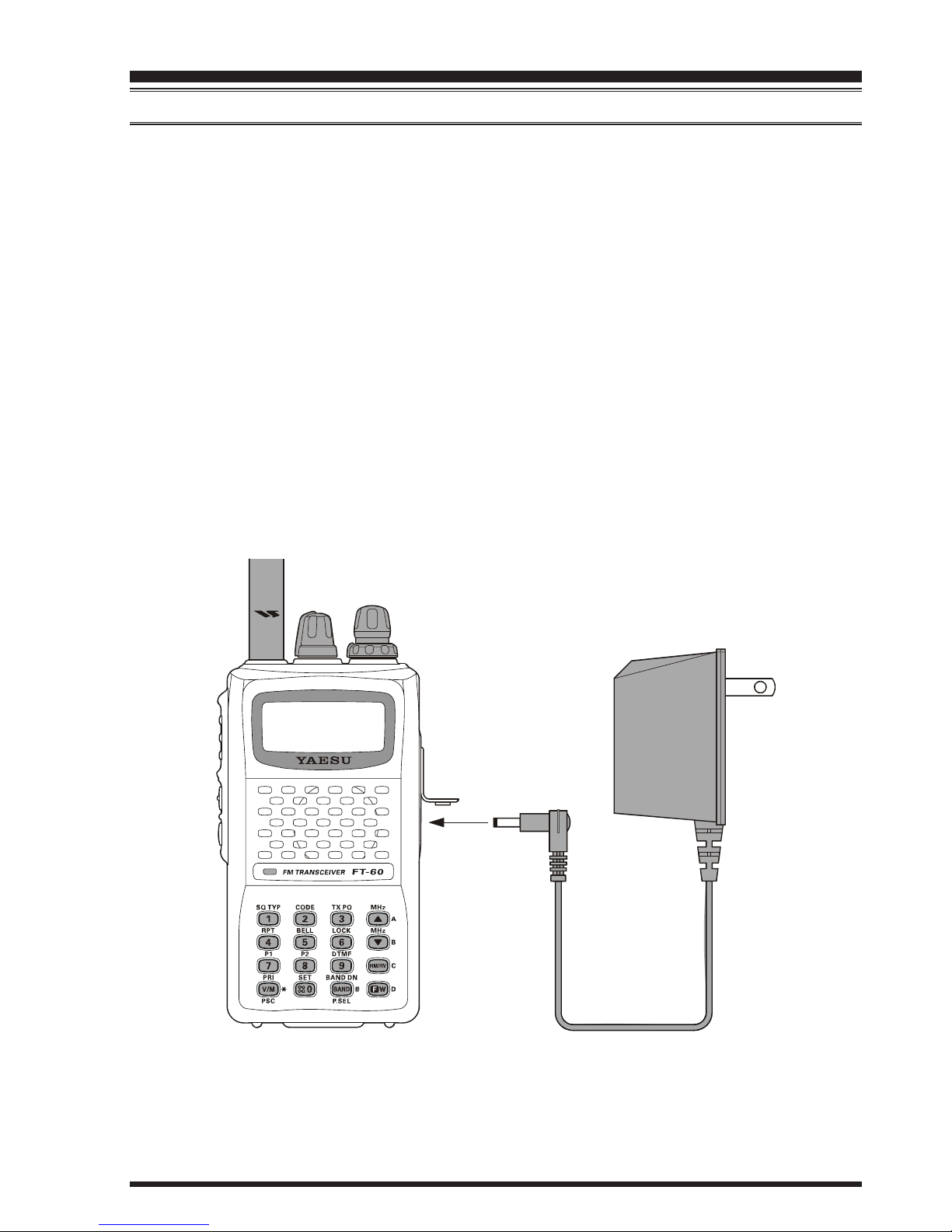

Si la batterie n’a pas encore été utilisée ou si la charge est réduite, elle peut être chargée en
branchant le chargeur NC-88, comme montré sur la figure, à la prise EXT DC. Si du
courant DC 12 ~ 16 volts est uniquement disponible, l’adaptateur optionnel E-DC-5B
(avec sa prise allume cigare) peut être aussi utilisés pour charger la batterie.
Un pack batterie complètement déchargé peut être rechargé en 10 heures. Débrancher le
NC-88 de la prise EXT DC puis l’alimentation secteur.
Note importante
Le NC-88 n’est pas prévu pour assurer l’alimentation du transceiver tant en émission
qu’en réception.
Ne pas laisser le NC-88 brancher à la radio pour des périodes dépassant 24 heures.
Des surcharges de longue durée peut dégrader les packs batteries Ni-MH et réduire
de façon significative leur durée de vie.
Merci de prendre conscience que le NC-88 peut apporter des perturbations de
proximité en réception TV et radio, il est donc préférable de ne pas l’employer dans
l’immédiat environnement de tels appareils.
INSTALLATION DES ACCESSOIRES
EXT DC jack
Ö
AC line outlet

FT-60E NOTICE D’EMPLOI10
INDICATION DE BATTERIE FAIBLE
Au fur et à mesure de son utilisation, votre batterie se décharge et la tension de batterie
devient plus faible. Quand cette tension devient trop faible
l’indicateur “ ” clignote sur l’affichage LCD, montrant ainsi
que la batterie doit être rechargée avant la prochaine utilisation.
Eviter de recharger des batteries Ni-MH avant que l’indication “ ” soit activée, car
cela peut dégrader la capacité de ces batteries par effet “mémoire”.
INSTALLATION DU BOÎTIER PILES ALCALINES FBA-25A (OPTION)
Le Boîtier Piles FBA-25A optionnel permet FBA-25A l’emploi du FT-60E à l’aide de
six batteries alcalines de type “AA”.
Quand vous installez les piles, positionnez d’abord le (–), puis appuyer sur le côté du (+)
pour mettre les piles en place. Dans tous les cas remplacer les six piles en même temps et
faisant attention de respecter les polarités.
Le Boîtier Piles FBA-25A ne doit pas être utilisé avec des piles rechargeables. Le FBA-
25A ne dispose pas des protections thermique et de sur-tension (présents sur les séries
“FNB” de packs batteries Ni-MH Battery Packs) requis en cas d’utilisation de piles Ni-Cd
et Ni-MH.
Noter que la puissance de sortie et la durée de vie des batteries sont plus courtes en cas
d’utilisation de piles alcalines de AA. Pour cette raison elles doivent être considérées
comme une source d’énergie de secours.
INSTALLATION DES ACCESSOIRES

FT-60E NOTICE D’EMPLOI 11

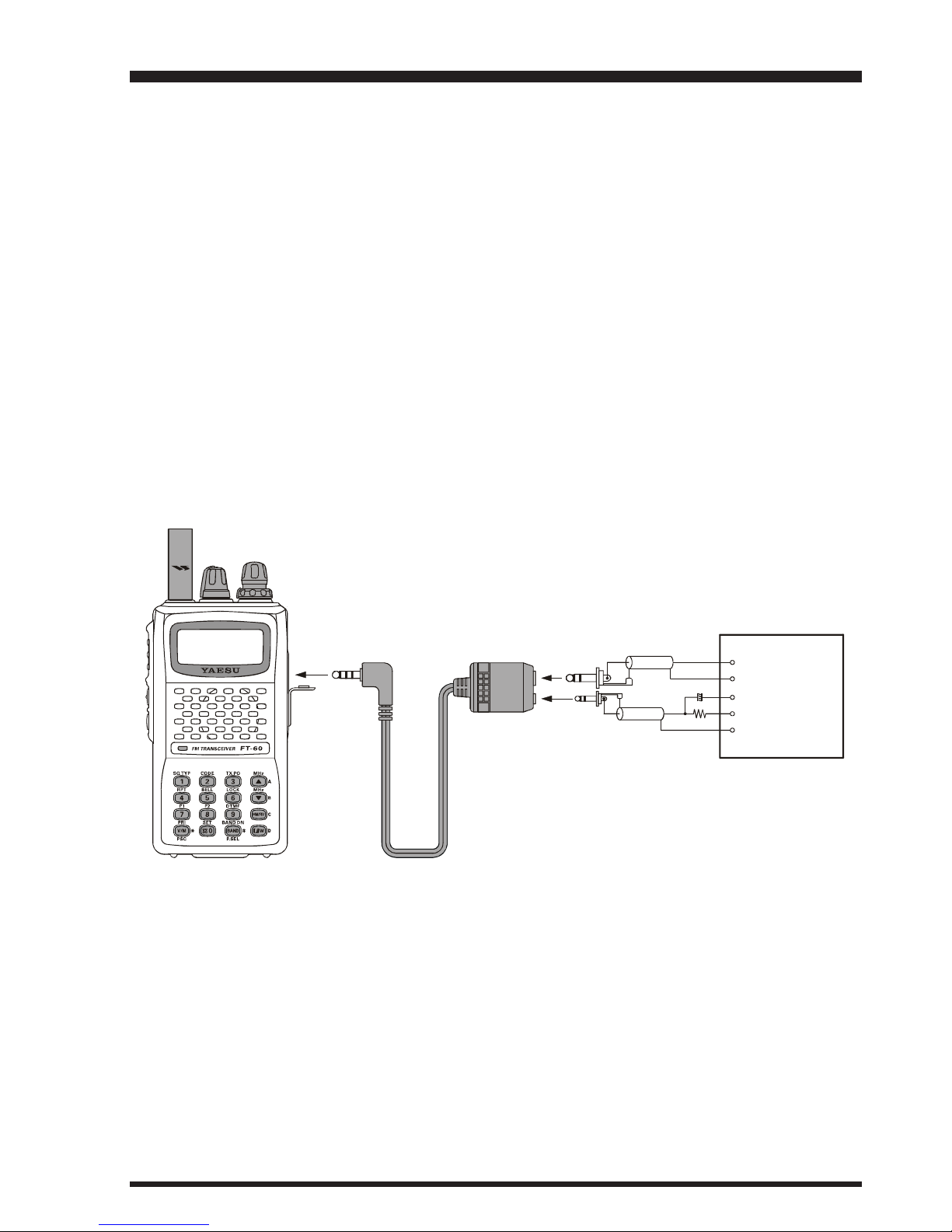

Le FT-60E peut être utilisé en Packet à l’aide du CT-44 (disponible chez votre revendeur
Yaesu) qui permet la liaison de votre TNC avec les connexions le plus souvent rencontré
sur les codeurs décodeurs. Il est possible de construire son propre câble à partir du mo-
ment ou le jack micro quatre connecteurs est disponible (voir schéma ci-dessous).
Le niveau audio du récepteur vers le TNC peut être ajusté par la commande VOL comme
dans l’utilisation en phonie. Le niveau d’entrée dans le FT-60E à partir du TNC peut être
ajusté du côté TNC. La tension d’entrée maximum est d’environ 5 mV sous 2 kΩ.
S’assurer de mettre hors tension l’émetteur récepteur et le TNC avant de mettre en place
les câbles, pour empêcher des pointes de tension pouvant occasionner des dommages à
l’émetteur récepteur.
Quand vous trafiquez en mode Packet, basculez l’économiseur de batterie sur OFF, afin
d’éviter que le début d’un cycle mise en sommeil ne rentre en collision avec l’arrivée d’un
paquet de données. Voir page 63 pour les détails de paramétrage de l’économiseur de
batteries.
UTILISATION EN PACKET
CT-44
EAR
MIC
10μF
2 kΩ
+
SP
GND
GND
MIC
PTT TNC
MIC/SP

FT-60E NOTICE D’EMPLOI12
Hi ! Je suis «Petite Radio », et je vais essayer de vous aider à apprendre à
vous servir des fonctions disponibles sur le FT-60E. Je comprends votre
appréhension pour la suite, je vous recommande la lecture, la plus exhaus-
tive possible, du chapitre «emploi» du présent manuel pour tirer le maximum de ce
nouveau émetteur récepteur fantastique. Et Maintenant, passons aux actes !
MISE SOUS ET HORS TENSION
Assurez-vous que le pack batterie est installé, et que la
batterie est bien chargée. Mettre l’antenne sur la prise
d’antenne sur la partie supérieure.
Tourner le bouton VOL/PWR orange sur la partie
supérieure de l’émetteur récepteur d’un click par rap-
port à la position d’arrêt pour mettre l’appareil sous ten-
sion. La tension d’alimentation est affichée pendant deux
secondes sur le LCD. Ensuite la fréquence est affichée.
Pour mettre la radio hors tension tourner le bouton VOL/PWR tout à gauche jusqu’au
click d’arrêt.
RÉGLER LE VOLUME AUDIO ET LE SQUELCH
Tout d’abord, mettre le bouton SQL tout à gauche.
Ensuite, tourner le bouton VOL/PWR pour ajuster le
niveau de réception en utilisant le bruit de fond comme
référence.
Pour régler le squelch, tourner le bouton SQL vers la
droite, de manière à dépasser très légèrement la posi-
tion du bouton qui correspond à la de disparition du
bruit de fond. Cette position permet d’avoir la meilleure sensibilité à la réception des
signaux faibles. Nous recommandons fortement de ne pas tourner le bouton SQL
plus avant.
1) La fonction “Squelch HF” est disponible sur cette radio. Cette fonction
permet de régler le squelch de telle manière à ne s’ouvrir que pour des signaux
dépassant un certain niveau S-mètre. Voir page 18 pour plus de détails.
2) si vous êtes en train d’opérer dans une zone de grande activité HF, vous pouvez
souhaiter utiliser des tonalités sub-audibles à l’aide du Décodeur CTCSS incorporé.
Ceci permet de garder votre radio inactive jusqu’à ce qu’un appel soit reçu d’une sta-
tion transmettant la bonne tonalité sub-audible. Ou si vos amis sont pourvus de radios
avec un système de tons pilotes compatible avec celui de votre FT-60E, essayer d’utiliser
ce mode pour une occupation plus silencieuse canaux actifs.
EMPLOI

FT-60E NOTICE D’EMPLOI 13
EMPLOI
CHOIX DE LA BANDE UTILISÉE
Appuyer de manière répétitive sur la touche
[BAND(BAND DN)]. Vous pouvez voir sur le LCD la
bande de fréquence choisie aller vers les fréquences les
plus élevées à chaque appui sur la touche
[BAND(BAND DN)].
850 MHz Æ144 MHz Æ
250 MHz Æ350 MHz Æ
430 MHz Æ850 MHz ……
Si vous voulez parcourir les bandes de fréquences en
allant vers les fréquences les plus petites appuyer tout
d’abord sur la touche [F/W], et ensuite sur la touche
[BAND(BAND DN)].
350 MHz Æ250 MHz Æ
144 MHz Æ850 MHz Æ
430 MHz Æ350 MHz ……
Une fois que vous avez choisi votre bande de
trafic, vous pourrez procéder au réglage
manuel de la fréquence comme indiqué ci-
après.
NAVIGATION EN FRÉQUENCE
Le FT-60E fonctionne initialement en mode «VFO». Il y a un système de canaux qui
permet un réglage à volonté à travers la bande courante sélectionnée.
Trois méthodes de réglages de fréquence sont disponibles sur le FT-60E:
1)Réglage avec le DIAL
En tournant le DIAL il est possible de se régler en fréquence
sur la bande active avec les incréments de fréquence prévus
pour cette bande. Une rotation du DIAL vers la droite fait
monter le FT-60E en fréquence, et une rotation du DIAL
dans l’autre sens le fait descendre en fréquence.
Si vous appuyer brièvement sur la touche [F/W], puis vous
tourner le DIAL, l’incrément de fréquence de 1 MHz est
sélectionné. Cette fonction est très utile pour faire des excursions en fréquence rapides
dans la gamme très large offerte par le FT-60E.
FREQUENCY RANGE
108.000 - 200.000 MHz
200.000 - 300.000 MHz
300.000 - 400.000 MHz
400.000 - 520.000 MHz
700.000 - 999.990 MHz
BAND
144 MHz Band
250 MHz Band
350 MHz Band
430 MHz Band
850 MHz Band

FT-60E NOTICE D’EMPLOI14
2)Entrée directe de la Fréquence au Clavier
La fréquence de trafic souhaitée peut être entrée directement au clavier.
Pour entrer une fréquence à partir du clavier, appuyer juste sur les touches du clavier
portant les chiffres dans l’ordre voulu.
Exemples:
Pour entrer 145.560 MHz,
appuyer successivement sur [1]Æ[4]Æ[5]Æ[5]Æ[6]Æ[0]
Pour entrer 145.5625 MHz (pas de 12.5 kHz),
faire [1]Æ[4]Æ[5]Æ[5]Æ[6]Æ[2]
3)Recherche automatique
Appuyer et maintenir les touches [S(MHz)] ou [T(MHz)]
pendant une seconde pour lancer respectivement la recher-
che automatique en mode croissant ou en mode (mode scan
VFO manuel).
Pour faire une recherche automatique dans une sous-bande
limitée, en mode VFO, appuyer et maintenir la touche
[V/M(PRI)] pendant une seconde pour lancer la recherche
automatique vers les fréquences les plus hautes dans la sous
bande préalablement définie (mode scan VFO). Tous les
détails pour la définition d’une sous bande peuvent être
trouvés à la page 36.
Si vous souhaitez inverser la direction de la recherche
automatique (par exemple vers les fréquences les plus basses
au lieu des fréquences les plus hautes), tourner le DIAL juste
d’un click dans le sens opposé (ici vers la gauche) pendant
que le FT-60E est en mode recherche automatique. Pour inverser à nouveau le sens de la
recherche tourner le DIAL d’un click dans l’autre sens
Le scanner s’arrête quand il reçoit un signal suffisamment fort pour faire monter le squelch.
Le FT-60E reste sur cette fréquence en fonction des paramètres prévus par le mode «RE-
SUME» (Menu #35).
Appuyer brièvement sur le PTT pour annuler la recherche automatique. Ceci arrête
seulement la recherche automatique et ne fait pas passer en émission. Voir page 37 pour
plus de détails concernant la recherche automatique.
EMPLOI
NAVIGATION EN FRÉQUENCE
(Programmed VFO Scan)
(Manual VFO Scan)

FT-60E NOTICE D’EMPLOI 15
TRANSMISSION
Une fois que vous avez choisi une fréquence dans une des deux bandes Amateur dans
lesquelles il est possible de transmettre avec le FT-60E (144 MHz ou 430 MHz), vous
êtes prêt à transmettre. Ceci est l’emploi le plus élémentaire ; les opérations plus com-
plexes pour émettre sont décrites plus loin.
Pour émettre, appuyer sur le commutateur PTT, et parler
devant la grille de la face avant avec un niveau de voix
normal (faire attention a ne pas cacher le microphone
avec votre main ; il est situé au coin inférieur gauche de
la grille). L’indicateur TX/BUSY est allumé (en rouge)
pendant l’émission.
Pour revenir en mode réception, relâcher la pédale PTT.
En émission, le niveau de puissance relative est indique sur un bar graphe à la partie
inférieure du LCD; une déviation pleine échelle indique une puissance de sortie maxi-
mum tandis qu’une déviation à deux barres indiques une puissance minimum. Enfin
cinq barres indiquent une puissance moyenne. En plus, l’icône “LOW” peut apparaître
sur la partie inférieure de l’affichage dans les modes moyenne et petite puissance.
1) si vous êtes en train de réaliser un trafic local il est préférable de se
positionner en faible puissance pour garder une plus grande autonomie
d’utilisation de la batterie, la mise en puissance faible est décrite dans le
chapitre suivant. Et ne pas oublier, qu’en émission il faut toujours que l’antenne soit en
place.
2) L’émission n’est pas possible en dehors des bandes 144 MHz, et 430 MHz.
Changer la puissance de sortie en émission
Pour changer la puissance de sortie en émission:
Appuyer sur la touche [F/W], puis sur la touche
[3(TX PO)]. Sur le LCD apparaît la puissance de sortie
courante.
Tourner le DIAL pour sélectionner la puissance de sor-
tie souhaitée. Les sélections possibles sont “HIGHHIGH
HIGHHIGH
HIGH” (5
W), “MIDMID
MIDMID
MID” (2 W) et “LOWLOW
LOWLOW
LOW” (0,5 W).
Quand vous avez fait votre choix, appuyer sur le PTT pour sauvegarder les nouveaux
réglages et revenir en mode normal.
1) Le FT-60E est super! Voue pouvez paramétrer la petite puissance de sortie
sur 144 MHz , toute en laissant la grande sur 430 MHz, et la radio garde en
mémoire les différents réglages sur les deux bandes. Et quand vous mettez des fréquences
en mémoire vous pouvez préciser pour chaque canal mémoire la puissance de sortie
que vous souhaitez utiliser.
EMPLOI

FT-60E NOTICE D’EMPLOI16
2) Quand vous êtes en train de transmettre en puissance “Low” ou “Medium”, en
appuyant sur la touche [F/W], alors que le PTT est enclenché commutateur, vous faites
passer votre FT-60E temporairement en grande puissance. A la fin de la transmission le
niveau de puissance en sortie reprend sa valeur initiale (“Low” ou “Medium”).
EMPLOI
TRANSMISSION

FT-60E NOTICE D’EMPLOI 17
FONCTIONS COMPLEXES
Maintenant que vous dominez l’emploi courant du FT-60E, voici quelques fonctions un
peu plus complexes.
VERROUILLAGE DU CLAVIER
Pour prévenir des changements intempestifs de fréquence ou des émissions non désirées
le FT-60E dispose de divers moyens de verrouillage du DIAL et du clavier. Les
combinaisons suivantes sont disponibles:
LK KEYLK KEY
LK KEYLK KEY
LK KEY: Le clavier de la face avant est verrouillé.
LKDIALLKDIAL
LKDIALLKDIAL
LKDIAL: Le DIAL est verrouillé.
LK K+DLK K+D
LK K+DLK K+D
LK K+D: Le clavier de la face avant et le DIAL sont verrouillés (réglage usine)
LK PTTLK PTT
LK PTTLK PTT
LK PTT: Le PTT est verrouillé (émission impossible)
LK P+KLK P+K
LK P+KLK P+K
LK P+K: Le PTT et le clavier de la face avant sont verrouillés.
LK P+DLK P+D
LK P+DLK P+D
LK P+D: Le PTT et le DIAL sont verrouillés
LK ALLLK ALL
LK ALLLK ALL
LK ALL: Toutes les commandes ci-dessus sont verrouillées.
Pour verrouiller certaines touches:
1. Appuyer sur la touche [F/W], puis appuyer sur la touche
[0( )SET]pour entrer en mode MENU.
2. Tourner le DIAL pour sélectionner le menu 25: LOCKLOCK
LOCKLOCK
LOCK.
3. Appuyer brièvement sur la touche [F/W]pour passer en mode
réglage.
4. Tourner le DIAL pour choisir une des solutions proposées.
5. Quand vous avez fait votre choix, appuyer sur le PTT pour sauvegarder les nouveaux
réglages et revenir en mode normal.
Pour activer la fonction verrouillage, (1) appuyer et maintenir
la touche [6(LOCK)] pendant une seconde, ou (2) appuyer
sur la touche [F/W], puis appuyer sur la touche [6(LOCK)]
key. L’indication “ ” apparaît sur le LCD. Pour annuler le
verrouillage répéter ce processus.

FT-60E NOTICE D’EMPLOI18
FONCTIONS COMPLEXES
ECLAIRAGE DU CLAVIER ET DE L’ÉCRAN
Votre FT-60E contient une lampe rougeâtre qui facilite l’emploi de l’appareil la nuit. Un
système d’éclairage de cette couleur permet une lecture optimisée de l’affichage de nuit
avec une dégradation minimum de la vision nocturne.
L’éclairage peut être activé de trois façons.:
Mode « KEYKEY
KEYKEY
KEY » :
L’appui sur une touche ou la rotation du DIAL ou l’appui sur tout commutateur
(sauf le PTT) allume l’éclairage pendant 5 secondes, après quoi la lampe est
coupée automatiquement. Ceci est l’option par défaut programmée en usine.
Mode « 5SEC5SEC
5SEC5SEC
5SEC » :
L’appui momentané sur le commutateur LAMP allume l’éclairage pendant 5
secondes, après quoi la lampe est coupée automatiquement.
Mode « TOGGLETOGGLE
TOGGLETOGGLE
TOGGLE (inverseur) » :
L’appui momentané sur le commutateur LAMP allume ou éteint l’éclairage. La
lampe reste allumée jusqu’à ce que le commutateur LAMP soit pressé
momentanément une fois de plus.
Voici la procédure pour choisir le mode LAMP:
1. Appuyer sur la touche [F/W], puis appuyer sur la touche
[0( )SET]pour entrer en mode MENU.
2. Tourner le DIAL pour sélectionner le menu 24: LAMPLAMP
LAMPLAMP
LAMP.
3. Appuyer brièvement sur la touche [F/W]pour passer en mode
réglage.
4. Tourner le DIAL pour choisir une des solutions proposées.
5. Quand vous avez fait votre choix, appuyer sur le PTT pour sauvegarder les nouveaux
réglages et revenir en mode normal.
Appuyer d’abord sur la touche [F/W], puis appuyer sur le commutateur LAMP
l’éclairage du clavier et de l’affichage restera allumé jusqu’à ce que vous
appuyez une nouvelle fois sur LAMP (pas de limite de temps) quelques soit le
mode programmé précédemment.
DÉSACTIVER LE TÉMOIN SONORE DE CLAVIER
Un témoin sonore de clavier permet d’avoir confirmation de l’enfoncement d’une touche
sur le clavier.
Si vous souhaitez désactiver ce témoin sonore :
1. Appuyer sur la touche [F/W], puis appuyer sur la touche
[0( )SET]pour entrer en mode MENU.
2. Tourner le DIAL pour sélectionner le menu 6: BEEPBEEP
BEEPBEEP
BEEP.
3. Appuyer brièvement sur la touche [F/W]pour passer en mode réglage.
