Yakima ButtonDown AERO User manual

1033380C-1/15
CARRIER (2x)
IMPORTANT WARNING: IT IS CRITICAL THAT ALL YAKIMA RACKS AND ACCESSORIES BE PROPERLY AND SECURELY
ATTACHED TO YOUR VEHICLE. IMPROPER ATTACHMENT COULD RESULT IN AN AUTOMOBILE ACCIDENT, AND COULD
CAUSE SERIOUS BODILY INJURY OR DEATH TO YOU OR TO OTHERS. YOU ARE RESPONSIBLE FOR SECURING THE RACKS
AND ACCESSORIES TO YOUR CAR, CHECKING THE ATTACHMENTS PRIOR TO USE, AND PERIODICALLY INSPECTING THE
PRODUCTS FOR ADJUSTMENT, WEAR, AND DAMAGE. THEREFORE, YOU MUST READ AND UNDERSTAND ALL OF THE
INSTRUCTIONS AND CAUTIONS SUPPLIED WITH YOUR YAKIMA PRODUCT PRIOR TO INSTALLATION OR USE. IF YOU DO
NOT UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS, OR IF YOU HAVE NO MECHANICAL EXPERIENCE AND
ARE NOT THOROUGHLY FAMILIAR WITH THE INSTALLATION PROCEDURES, YOU SHOULD HAVE THE PRODUCT INSTALLED
BY A PROFESSIONAL INSTALLER SUCH AS A QUALIFIED GARAGE OR AUTO BODY SHOP. Part #1033380 Rev.C
Base Screw (4x)
SKIS AND BOARDS UNDER
170 cm:
Crossbars must be spread
between 12" and 24"
SKIS AND BOARDS OVER
170 cm:
Crossbars must be spread
between 12" and 36"
(MOUNTING BRACKET PARTS:)
Slider Top (4x)
Bail Screw (8x)
installed
Upper Bail (4x)
Pad (4x)
Square Nut (4x)
Lower Bail (4x)
Hex Wrench (1x)
Long Bail Screw (8x)
for some
larger factory bars
YAKIMA Q TOWERS: DO NOT REPOSITION YOUR TOWERS!
Vinyl Pad Sheets (2x)
for factory bars
UNIVERSAL
MOUNTING
BRACKET
(4x)
CROSSBAR SPREAD

1033380C-2/15

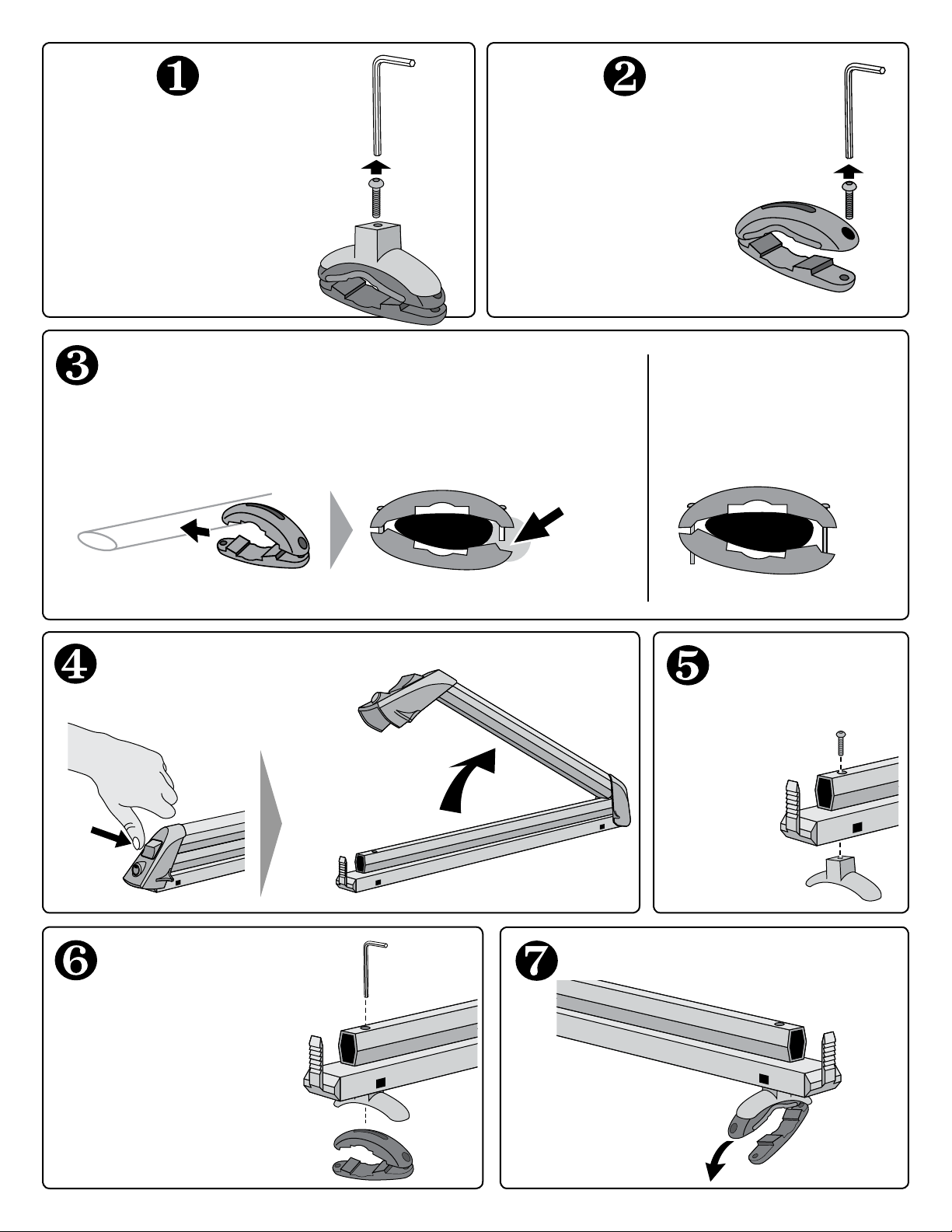

REMOVE BASE SCREW
Use hex wrench.
ATTACH UPPER BAIL TO
SLIDER TOP SLIDE BAILS TO EXPOSE SCREW HOLES
FACTORY BARS— Use the correct bail screw.
 
 

LONG BAIL SCREWS.
OK
In some cases, the bails
may not be parallel.
ASSEMBLEWORK ON A FLAT SURFACE
 
   

 

(BAIL
SCREWS
TOO SHORT)
REMOVE ONE BAIL SCREW
 Use hex wrench.
 


 

 

 

1033380C-3/15
SLIDE CARRIER ASSEMBLY ONTO CROSSBAR
ROUND BARS SQUARE BARS
FACTORY BARS
CLOSE CARRIERS WITH FIRM PRESSURE
REPEAT ASSEMBLY FOR
REMAINING HARDWARE
INSERT SECOND
BAIL SCREW
through upper bail only.
If desired, attach vinyl pads to underside of
factory bars to protect finish.

1033380C-4/15

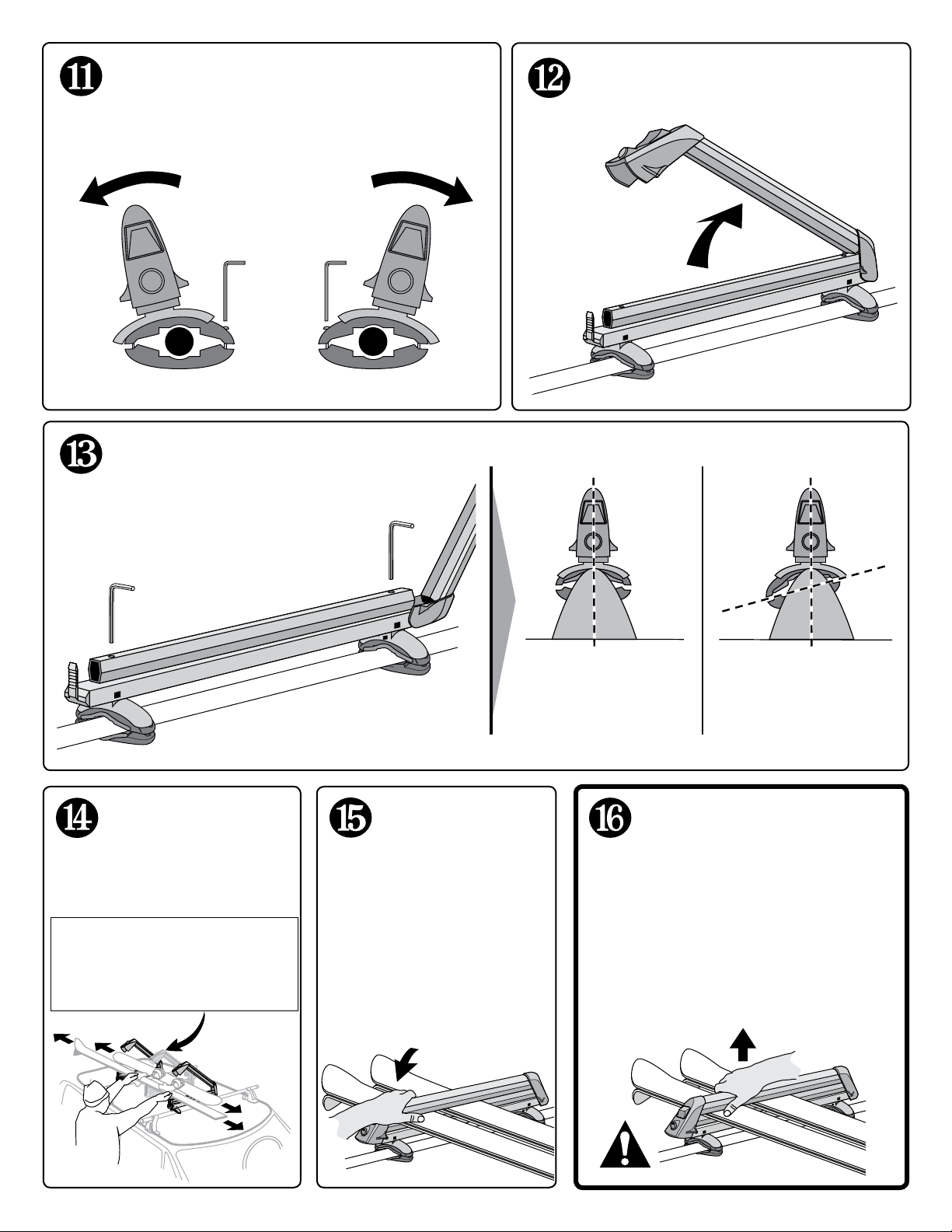

TIGHTEN CARRIERS TO MOUNTING HARDWARE
SECURE MOUNTING ASSEMBLY OPEN CARRIER


 

 

LOAD SKIS OR
SNOWBOARDS
CLOSE CARRIERS
WITH FIRM
PRESSURE
VERIFY THE CLOSURE!



when closing the carrier.
ON SOME BARS
the mounting hardware
may sit at an angle.




 

 


1033380C-5/15
TECHNICAL ASSISTANCE
OR REPLACEMENT PARTS
Contact your dealer or call
[phone]
Monday through Friday,
7:00 AM to 5:00 PM, PST
REMOVE BEFORE ENTERING AN
AUTOMATIC CAR WASH.
MAINTENANCE




REAR HATCHES:


VERIFY THE CLOSURE AFTER
EVERY INSTALLATION AND
BEFORE DRIVING AWAY.

instructions to reinstall.
KEEP THESE INSTRUCTIONS!


go online to www.yakima.com or email us at [email protected]
or call [phone]
WARNING: BE SURE ALL HARDWARE IS SECURED ACCORDING TO
INSTRUCTIONS. ATTACHMENT HARDWARE CAN LOOSEN OVER TIME. CHECK
BEFORE EACH USE, AND TIGHTEN IF NECESSARY.
LOWER YOUR BINDINGS
BEFORE LOADING.
LOWER HIGHBACKS ON
SNOWBOARDS.
Install SKS locks according to
lock instructions



TO EXTEND THE LIFE OF YOUR PRODUCT, REMOVE THE CARRIER AND CLEAN AT THE END OF THE SEASON
WATCH FOR BINDINGS!

1033380C-6/15
Porte-skis (x 2)
AVERTISSEMENT IMPORTANT: IL EST IMPÉRATIF QUE LES PORTE-BAGAGES ET LES ACCESSOIRES YAKIMA SOIENT
CORRECTEMENT ET SOLIDEMENT FIXÉS AU VÉHICULE. UN MONTAGE MAL RÉALISÉ POURRAIT PROVOQUER UN ACCIDENT
D’AUTOMOBILE, QUI POURRAIT ENTRAÎNER DES BLESSURES GRAVES OU MÊME LA MORT, À VOUS OU À D’AUTRES
PERSONNES. VOUS ÊTES RESPONSABLE DE L’INSTALLATION DU PORTE-BAGAGES ET DES ACCESSOIRES SUR VOTRE
VÉHICULE, D’EN VÉRIFIER LA SOLIDITÉ AVANT DE PRENDRE LA ROUTE ET DE LES INSPECTER RÉGULIÈREMENT POUR EN
CONTRÔLER L’ÉTAT, L’AJUSTEMENT ET L’USURE. VOUS DEVEZ DONC LIRE ATTENTIVEMENT TOUTES LES INSTRUCTIONS
ET TOUS LES AVERTISSEMENTS ACCOMPAGNANT VOTRE PRODUIT YAKIMA AVANT DE L’INSTALLER ET DE L’UTILISER.
SI VOUS NE COMPRENEZ PAS TOUTES LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS, OU SI VOUS N’AVEZ PAS DE
COMPÉTENCES EN MÉCANIQUE ET NE COMPRENEZ PAS PARFAITEMENT LA MÉTHODE DE MONTAGE, VOUS DEVRIEZ
FAIRE INSTALLER LE PRODUIT PAR UN PROFESSIONNEL, COMME UN MÉCANICIEN OU UN CARROSSIER COMPÉTENT.

POUR LES SKIS ET LES PLANCHES
DE MOINS DE 170 cm :
la distance entre les barres transversales
doit être de 30 à 61 cm (12 à 24 po).
POUR LES SKIS ET LES PLANCHES
DE PLUS DE 170 cm :
la distance entre les barres transversales
doit être de 30 à 92 cm (12 à 36 po).
)
Dessus coulissant (x 4)
Mâchoire supérieure (x 4)
Coussinet (x 4)
Écrou carré (x 4)

Clé hexagonale (x 1)

lES BARRES

VÉHICULE MUNI DE PIEDS Q YAKIMA: NE PAS DÉPLACER LES PIEDS!

pour barres d'origine
COLLIER DE
MONTAGE
UNIVERSEL (X 4)
Vis de serrage (x 8)
installée
Vis de serrage longue (x 8)
pour certaines grosses
barres d’origine

1033380C-7/15
ENLEVER LA VIS


DÉPLACER LA MÂCHOIRE
COULISSANTE POUR AVOIR ACCÈS
AUX TROUS DE VIS.

 



EMPLOYER LES VIS LONGUES FOURNIES
bien
Dans certains cas, les
mâchoires ne seront pas
parallèles.
ASSEMBLAGE
TRAVAILLER SUR UNE
SURFACE PLATE









(VIS DE
SERRAGE
TROP COURTE)
FIXER LA MÂCHOIRE SUPÉRIEURE
AU DESSUS COULISSANT
 







ENLEVER UNE DES VIS DE
SERRAGE
 





1033380C-8/15
ENFILER LES PORTE-SKIS SUR LES BARRES TRANSVERSALES
BARRES RONDES BARRES CARRÉES

FERMER LE PORTE-SKIS EN APPUYANT FERMEMENT
PROCÉDER DE LA MÊME MANIÈRE
POUR LES AUTRES MÂCHOIRES
ENFILER LA DEUXIÈME VIS DE SERRAGE dans la
mâchoire supérieure seulement
Si on le veut, on peut coller les garnitures en
vinyle sur le dessous des barres d'origine
pour en protéger le fini.

1033380C-9/15
SERRER LES PORTE-SKIS SUR
LES COLLIERS DE MONTAGE
UNIVERSELS
SERRER LES MÂCHOIRES OUVRIR LE PORTE-SKIS








CHARGER LES SKIS OU
LES PLANCHES.
FERMER LES PORTE-
SKIS EN APPLIQUANT
UNE PRESSION FERME









DANS CERTAINS CAS,
les colliers de montage
universels seront inclinés.
VÉRIFIER LA FERMETURE !






1033380C-10/15
ENLEVER LES PORTE-SKIS ET LE
PORTE-BAGAGES AVANT DE PASSER
DANS UN LAVE-AUTO AUTOMATIQUE.
ENTRETIEN :




HAYON


VÉRIFIER QUE LES PORTE-SKIS
SONT BIEN FERMÉS APRÈS CHAQUE
MONTAGE ET AVANT DE PRENDRE
LA ROUTE.

les instructions pour le remettre en
place.
CONSERVER CES INSTRUCTIONS!


-
peler au [phone].

INSTRUCTIONS. LES DISPOSITIFS DE FIXATION PEUVENT SE DESSERRER À LA LONGUE.
LES INSPECTER AVANT CHAQUE UTILISATION ET LES RESSERRER AU BESOIN.
FERMER LES
FIXATIONS AVANT DE
CHARGER LES SKIS.
ABAISSER LES CALE-
PIEDS DES PLANCHES
À NEIGE.

instructions qui les accompagnent



ATTENTION AUX FIXATIONS !
RENSEIGNEMENTS TECHNIQUES OU
PIÈCES DE RECHANGE
Prière de contacter votre
dépositaire ou appeler au
[phone], du lundi au
vendredi entre 7h et 17h,
heure du Pacifique.


1033380C-11/15
PORTAEQUIPAJES (2)
AVISO IMPORTANTE: ES ESENCIAL QUE TODOS LOS PORTAEQUIPAJES Y ACCESORIOS DE YAKIMA ESTÉN INSTALADOS
APROPIADAMENTEASUVEHÍCULO.UNAINSTALACIÓNINADECUADAPODRÍACAUSARUNACCIDENTEAUTOMOVILÍSTICO
Y PRODUCIR LESIONES GRAVES O MORTALES A USTED U OTRAS PERSONAS. USTED ES RESPONSABLE DE SUJETAR BIEN
EL PORTAEQUIPAJES Y LOS ACCESORIOS A SU VEHÍCULO, COMPROBAR LA INSTALACIÓN ANTES DEL USO Y EXAMINAR
PERIÓDICAMENTE EL AJUSTE, GRADO DE DESGASTE O DAÑO DE LOS PRODUCTOS. POR LO TANTO, DEBERÁ LEER Y
COMPRENDER TODAS LAS INSTRUCCIONES Y PRECAUCIONES QUE VIENEN CON EL PRODUCTO DE YAKIMA ANTES
DE INSTALARLO O USARLO. SI NO ENTIENDE TODAS LAS INSTRUCCIONES Y PRECAUCIONES O NO TIENE NINGUNA
EXPERIENCIA MECÁNICA NI ESTÁ BIEN FAMILIARIZADO CON LOS PROCEDIMIENTOS DE INSTALACIÓN, DEBERÁ HACER
INSTALAR EL PRODUCTO CON UN INSTALADOR PROFESIONAL, COMO UN TALLER ACREDITADO.
Tornillos para base (4)
ESQUÍS Y TABLAS CON
MENOS DE 170 cm:
La distancia entre las barras
deberá ser entre 30 y 60 cm
ESQUÍS Y TABLAS CON MÁS
DE 170 cm:
La distancia entre las barras
deberá ser entre 30 y 90 cm
(PIEZAS DE LOS SOPORTES DE MONTAJE:)
Topes deslizantes (4)
Mordazas superiores (4)
Almohadillas (4)
Tuercas cuadradas (4)




lAS BARRAS

TORRES Q YAKIMA: ¡NO REPOSICIONE SUS TORRES!

para barras de fábrica
SOPORTES
DE MONTAJE
UNIVERSALES (4)
Tornillos de mordaza (8)
instalados
Tornillos de mordaza largos (8)
para barras de fábrica más
grande

1033380C-12/15
RETIRE EL TORNILLO PARA
BASE

DESLICE LAS MORDAZAS DEJANDO
EXPUESTOS LOS AGUJEROS DE LOS
TORNILLOS
BARRAS DE FÁBRICA – use el tornillo de mordaza correcto
 



UTILIZAR LOS TORNILLOS MÁS LARGOS.
correcto
En algunos casos, las
mordazas podrían quedar
disparejas.
ENSAMBLETRABAJE EN UNA SUPERFICIE PLANA









(TORNILLOS
DE MORDAZA
DESMASIADO
CORTOS)
RETIRE UN TORNILLO DE
MORDAZA
 

 


UNA LA MORDAZA SUPERIOR AL
TOPE DESLIZANTE
 



 


 

1033380C-13/15
DESLICE EL MONTAJE DEL PORTAEQUIPAJES ALREDEDOR DE LA BARRA
TRANSVERSAL
BARRAS REDONDAS BARRAS CUADRADAS
BARRAS DE FÁBRICA
CIERRE EL PORTAEQUIPAJES PRESIONANDO CON
FIRMEZA
REPITA LOS MISMOS PASOS PARA
EL HERRAJE RESTANTE
INSERTE EL SEGUNDO TORNILLO DE MORDAZA
únicamente por la mordaza superior.
Si desea, coloque almohadillas de vinilo a la
parte inferior de las barras de fábrica para
proteger su acabado.

1033380C-14/15
AJUSTE EL PORTAEQUIPAJES AL
HERRAJE INSTALADO
ASEGURE EL MONTAJE ABRA EL PORTAEQUIPAJES












CIERRE EL
PORTAEQUIPAJES
PRESIONANDO CON
FIRMEZA. 

se abre.


EN ALGUNAS BARRAS, el
herraje instalado puede
estar apoyado en un
ángulo.
CARGUE LOS ESQUÍS O
LAS PLANCHAS
¡VERIFIQUE QUE ESTÉ BIEN
CERRADO!






1033380C-15/15
ASISTENCIA TÉCNICA O PIEZAS DE
REPUESTO
Comuníquese con su distribuidor
o llame al [phone], de lunes
a viernes, de 7:00 a 17:00 horas,
hora estándar del Pacífico.
RETIRE TODOS LOS PORTAEQUIPAJES ANTES
DE ENTRAR A UN ESTABLECIMIENTO PARA
LAVADO AUTOMÁTICO DE AUTOMÓVILES.
MANTENIMIENTO




PUERTAS TRASERAS:



VERIFIQUE EL CIERRE DEL
MONTAJE DESPUÉS DE CADA
INSTALACIÓN Y ANTES DE
INICIAR SU VIAJE.
Si retira el portaequipajes,
siga las instrucciones para la

CONSERVE ESTAS INSTRUCCIONES
-
YAKIMA


ADVERTENCIA: CERCIÓRESE DE QUE TODOS LOS HERRAJES ESTÉN ASEGURADOS SEGÚN
LAS INSTRUCCIONES. CON EL TIEMPO, LOS HERRAJES DE SUJECIÓN PUEDEN AFLOJARSE.
REVÍSELOS ANTES DE CADA USO Y AJÚSTELOS SI ES NECESARIO.
BAJE LAS FIJACIONES
ANTES DE CARGARLAS.
BAJE LAS REGULACIONES
HIGHBACK DE LAS
TABLAS DE SNOWBOARD.
Instale el sistema de cierre con misma






¡TENGA CUIDADO CON LAS FIJACIONES!

