Yakima LANDSHARK User manual

1032387D-1/12
IMPORTANT WARNING
IT IS CRITICAL THAT ALL YAKIMA RACKS AND ACCESSORIES BE PROPERLY AND SECURELY ATTACHED TO YOUR VEHICLE. IMPROPER
ATTACHMENT COULD RESULT IN AN AUTOMOBILE ACCIDENT, AND COULD CAUSE SERIOUS BODILY INJURY OR DEATH TO YOU OR TO
OTHERS. YOU ARE RESPONSIBLE FOR SECURING THE RACKS AND ACCESSORIES TO YOUR CAR, CHECKING THE ATTACHMENTS PRIOR
TO USE, AND PERIODICALLY INSPECTING THE PRODUCTS FOR ADJUSTMENT, WEAR, AND DAMAGE. THEREFORE, YOU MUST READ
AND UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS SUPPLIED WITH YOUR YAKIMA PRODUCT PRIOR TO INSTALLATION
OR USE. IF YOU DO NOT UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS, OR IF YOU HAVE NO MECHANICAL EXPERIENCE
AND ARE NOT THOROUGHLY FAMILIAR WITH THE INSTALLATION PROCEDURES, YOU SHOULD HAVE THE PRODUCT INSTALLED BY A
PROFESSIONAL INSTALLER SUCH AS A QUALIFIED GARAGE OR AUTO BODY SHOP. Part #1032387 Rev.D
SADDLE (4X)
MiniMuM Crossbar spread 24” (61CM)
CARRIAGE BOLT (8X)
SNAP AROUND (8X)
HEX KEYS (8X)

1032387D-2/12
Do you have - square - round - or factory crossbars?
Round / Square Bars:
FACTORY
CROSSBARS
SQUARE
ROUND
Factory Crossbars:
Remove the
tabs with
scissors or
pliers.
Loosen the tabs in the
SnapArounds by bending
them repeatedly.
Attach SnapArounds
to REAR crossbar in
opposite direction as
shown (2 per roller).
(SQUARE continued)
SQUARE BARS ONLY
Attach two MightyMounts
per saddle.
If your MightyMounts require
bar caps, install them now.
Universal MightyMount
#03590
Follow the Universal MightyMount instructions and refer to this
instruction for correct installation.
• Push bolts through diagonally
opposite holes in the saddles,
then into SnapArounds.
• Attach hex keys and tighten.
• Push bolts through
the saddles then into
MightMounts.
• Tighten bolts with
MightyMount
wrench.

1032387D-3/12
LOAD CRAFT AND ADJUST POSITION
• Place craft in Saddles.
• Loosen hardware to adjust
position of saddles.
(Saddles can slide
on crossbars.)
• Loop strap around front
crossbar as shown.
• Strap must be inboard of
tower.
• Repeat for rear crossbar.
• TIGHTEN STRAPS.
• Position your boat to
allow maximum contact
with saddle surfaces.
• Saddles will deform for
a close fit with hull after
straps are tightened.
(Saddles can be rotated on the
attachements to fit the hull.)
CENTER CRAFT
ON SADDLES
USE STRAPS TO SECURE CRAFTFIT BOAT TO
SADDLES
Tighten all hardware
after adjusting
position of saddles.
Do not loop
straps through
saddles! Attach to
crossbars only.
(Straps not included)
Secure front and rear of boat to vehicle at bow and
stern before driving away. (Tie-downs not included)
Failure to secure front and
rear of long loads to ends
of vehicle can result in
property damage, personal
injury, or death.
STRAPS AND BOW/STERN TIE-DOWNS
can be purchased at your Yakima Dealer, online,
or at [phone], Monday through Friday, 7:00 AM to 5:00 PM, PST.
SET OF 2
HEAVY DUTY
STRAPS
#05006
SET OF 2
BOW/STERN
TIE-DOWN
#04031

1032387D-4/12

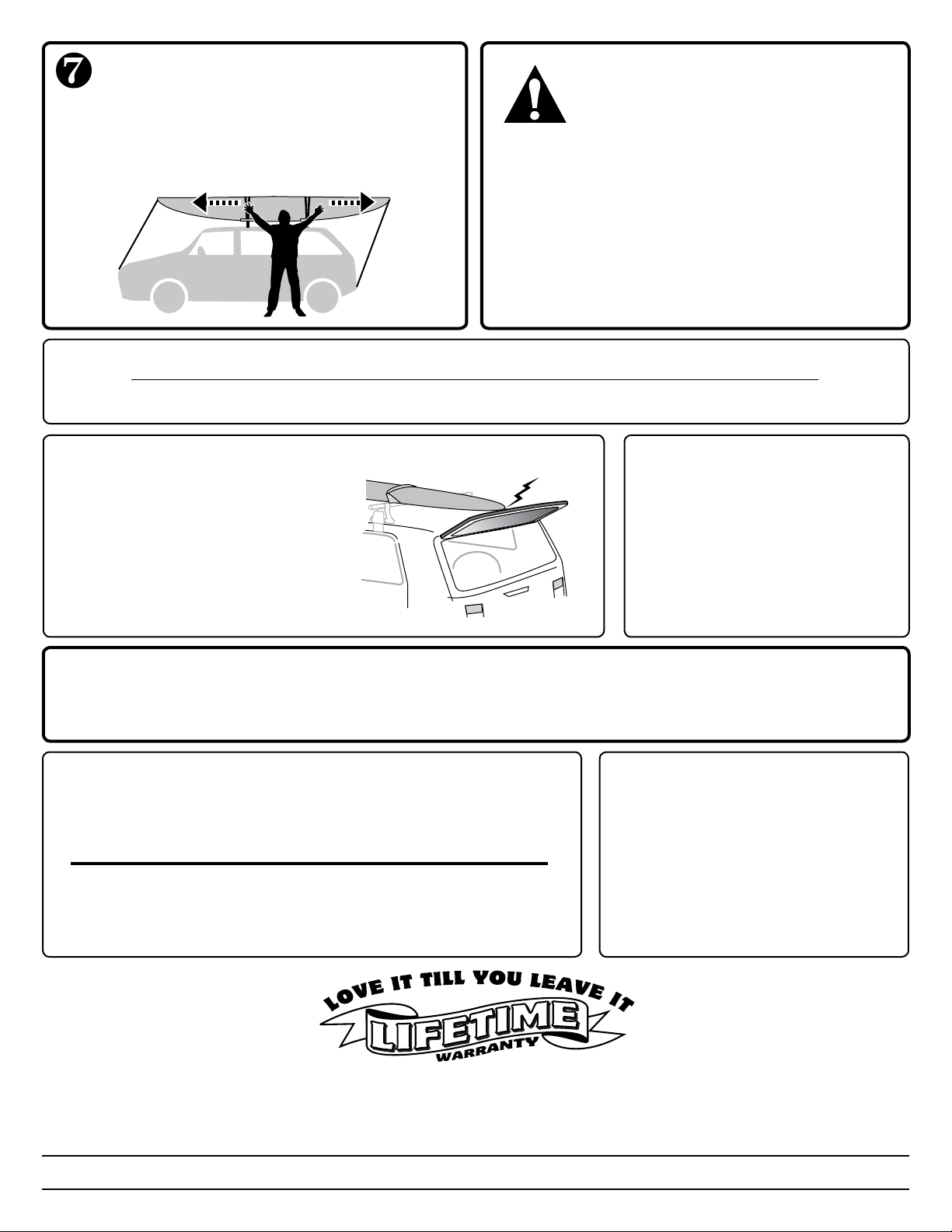

•Test movement by rocking boat.
•Tighten again if there is movement.
BEFORE DRIVING AWAY
WEIGHT LIMITS
Follow the YAKIMA Fit List for your
rack’s weight limit. Do not exceed the
weight limit of your vehicle’s racks.
Maximum weight is 165 lbs. (75 kg)
unless otherwise noted.
IF YOU REMOVE YOUR CARRIER, FOLLOW INSTRUCTIONS TO INSTALL AGAIN.
Follow safety checks in accessory instructions before every installation.
REAR HATCH
Some longer loads may prevent the
rear hatch from fully opening.
ALWAYS USE CAUTION WHEN
OPENING YOUR HATCH.
ANTENNA
Antenna on the roof may
need to be removed to
prevent interference
with long loads.
WARNING: BE SURE ALL HARDWARE IS SECURED ACCORDING TO INSTRUCTIONS. ATTACHMENT
HARDWARE CAN LOOSEN OVER TIME. CHECK BEFORE EACH USE, AND TIGHTEN IF NECESSARY.
MAINTENANCE: Use non-water soluble lubricant
on screws. Use a soft cloth with water and mild
detergent to clean plastic parts.
REMOVE ACCESSORY BEFORE ENTERING AN
AUTOMATIC CAR WASH.
TECHNICAL ASSISTANCE
OR REPLACEMENT PARTS
Contact your dealer or call
[phone]
Monday through Friday,
7:00 AM to 5:00 PM, PST
This product is covered by YAKIMA’s “Love It Till You Leave It” Limited Lifetime Warranty
To obtain a copy of this warranty, go online to www.yakima.com
or email us at [email protected] or call [phone]
KEEP THESE INSTRUCTIONS!

1032387D-5/12
AVERTISSEMENT IMPORTANT:
IL EST IMPÉRATIF QUE LES PORTE-BAGAGES ET LES ACCESSOIRES YAKIMA SOIENT CORRECTEMENT ET SOLIDEMENT FIXÉS AU
VÉHICULE. UN MONTAGE MAL RÉALISÉ POURRAIT PROVOQUER UN ACCIDENT D’AUTOMOBILE, QUI POURRAIT ENTRAÎ NER DES
BLESSURES GRAVES OU MÊME LA MORT, À VOUS OU À D’AUTRES PERSONNES. VOUS ÊTES RESPONSABLE DE L’INSTALLATION
DU PORTE-BAGAGES ET DES ACCESSOIRES SUR VOTRE VÉHICULE, D’EN VÉRIFIER LA SOLIDITÉ AVANT DE PRENDRE LA ROUTE
ET DE LES INSPECTER RÉGULIÈREMENT POUR EN CONTRÔLER L’ÉTAT, L’AJUSTEMENT ET L’USURE. VOUS DEVEZ DONC LIRE
ATTENTIVEMENT TOUTES LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS ACCOMPAGNANT VOTRE PRODUIT YAKIMA AVANT
DE L’INSTALLER ET DE L’UTILISER. SI VOUS NE COMPRENEZ PAS TOUTES LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS, OU SI
VOUS N’AVEZ PAS DE COMPÉTENCES EN MÉCANIQUE ET NE COMPRENEZ PAS PARFAITEMENT LA MÉTHODE DE MONTAGE, VOUS
DEVRIEZ FAIRE INSTALLER LE PRODUIT PAR UN PROFESSIONNEL.

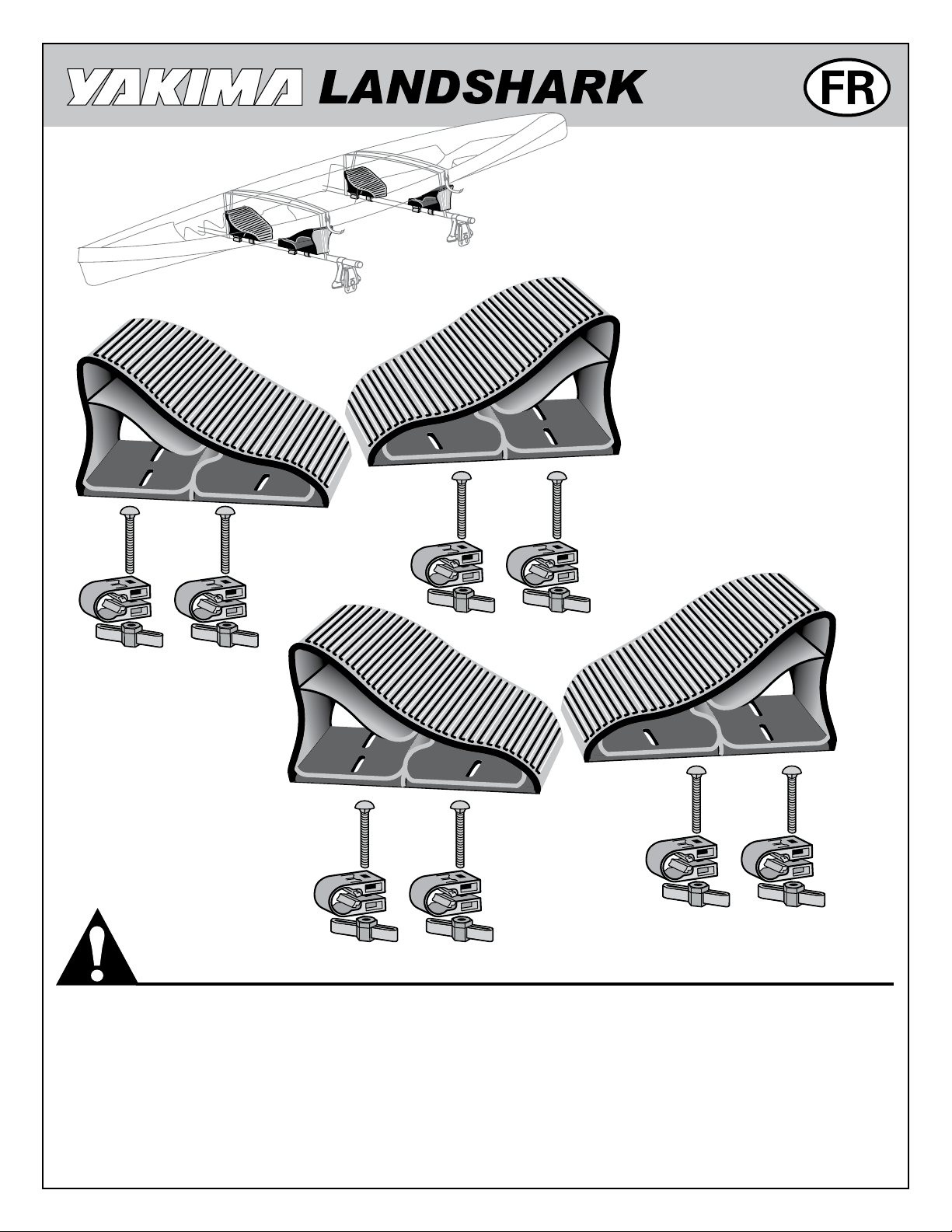

SELLES (X 4)
disTanCe MiniMaLe enTre Les barres
TransVersaLes : 60 CM (24 po)
BOULONS À TÊTE
BOMBÉE (X 8)
COLLIERS
SNAPAROUND (X 8)
ÉCROUS À AILETTES (X 8)

1032387D-6/12
LES BARRES TRANSVERSALES SONT-ELLES CARRÉES, RONDES OU D’ORIGINE?
BARRES RONDES / CARRÉES
BARRES
D’ORIGINE
CARRÉES
RONDES
BARRES D’ORIGINE
Enlever les
cales avec des
ciseaux ou des
pinces.
Assouplir les cales des
colliers SnapAround en
les pliant plusieurs fois.
Enfiler les colliers
SnapAround (2 par selle)
sur la barre ARRIÈRE
en sens alterné, tel
qu’illustré.
(suite des CARRÉES)
BARRES CARRÉES
SEULEMENT
Enfiler 2 colliers
MightyMount par selle.
S’il faut des cales pour
les colliers MightyMount,
les poser maintenant.
COLLIERS MIGHTYMOUNT
UNIVERSELS n°03590
Suivre les instructions accompagnant les colliers
MightyMount universels et consulter les présentes
instructions quant à leur pose.
• Enfiler les boulons dans les trous
diagonalement opposés des selles,
puis dans les colliers SnapAround.
• Mettre en place les écrous à
ailettes et les serrer.
• Enfiler les boulons dans
les selles, puis dans les
colliers MightyMount.
• Serrer les boulons à l’aide
de la clé hexagonale.

1032387D-7/12

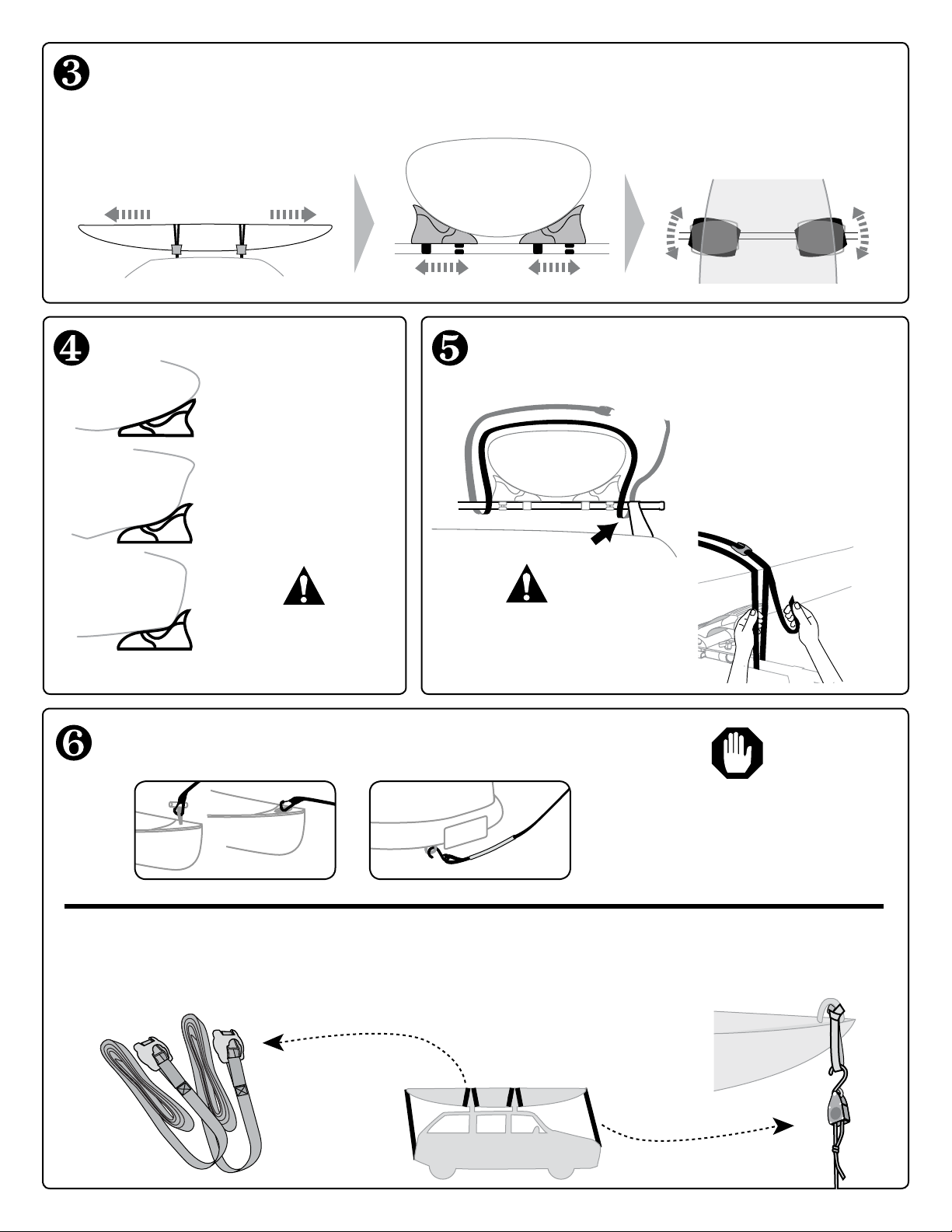

CHARGER L’EMBARCATION ET LA POSITIONNER
• Déposer l’embarcation sur les selles.
• Desserrer les colliers suffisamment
pour régler la position des selles. (Les selles peuvent
coulisser le long
des barres.)
• Passer une sangle autour de
la barre transversale avant tel
qu’illustré.
• S’assurer que la sangle passe
à l’intérieur des pieds.
• Recommencer pour la barre
arrière.
• SERRER LES SANGLES.
• Positionner l’embarcation
pour que la surface de
contact avec les selles
soit la plus grande
possible.
• Les selles se déformeront
pour s’adapter à la coque
une fois les sangles
tendues.
(Les selles peuvent pivoter sur les
colliers pour s’adapter à la coque.)
CENTRER
L’EMBARCATION
SUR LES SELLES
ARRIMER L’EMBARCATION À L’AIDE
DES SANGLES
AJUSTER
L’EMBARCATION
AUX SELLES
Une fois les selles sont
bien positionnées,
serrer les boulons
complètement.
Ne pas passer les
sangles dans les selles!
Ne les fixer qu’aux
barres transversales.
(Les sangles ne sont pas comprises.)
Attacher l’avant et l’arrière de l’embarcation au véhicule
avant de prendre la route. (Les cordes d’arrimage ne sont pas comprises.)
Toujours attacher le bout des
charges longues à l’avant et à
l’arrière du véhicule, sous peine
de risquer de provoquer des
dommages, des blessures ou
même la mort.
LES SANGLES ET CORDES D’ARRIMAGE AVANT / ARRIÈRES
sont disponibles auprès de votre dépositaire Yakima, en ligne ou en appelant au
[phone], du lundi au vendredi entre 7h et 17h, heure du Pacifique.
ENSEMBLE
DE 2 SANGLES
RÉSISTANTES
Pièce n° 05006
ENSEMBLE DE 2 CORDES
D’ARRIMAGE AVANT /
ARRIÈRE
Pièce n° 04031

1032387D-8/12

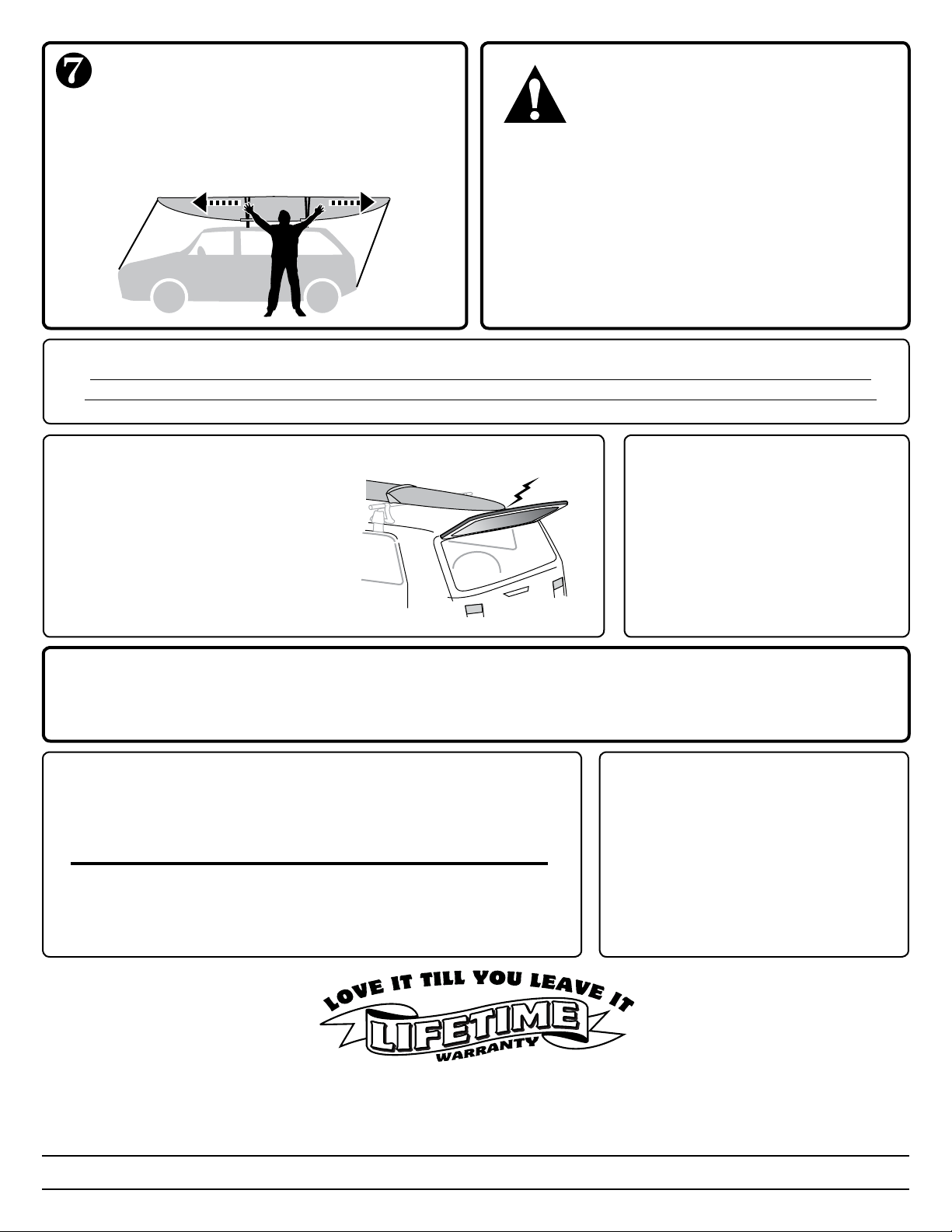

•Vérifier la solidité du montage en
balançant l’embarcation.
•Serrer les sangles ou les boulons
un peu plus s’il y a du jeu.
AVANT DE PRENDRE LA ROUTE LIMITE DE CHARGEMENT
Consulter la liste de compatibilité
YAKIMA (“Fit list”) pour connaître la
limite de chargement. Ne pas dépasser
la limite de chargement fixée pour le
porte-bagages d’origine. La charge
maximale est de 75 kg (165 lb) à moins
d’indication contraire.
SI L’ON ENLÈVE LE PORTE-EMBARCATION, SUIVRE LES INSTRUCTIONS POUR LE REMETTRE EN PLACE.
Respecter les consignes de sécurité figurant dans les instructions avant chaque montage.
HAYON
Certaines charges particulièrement
longues pourraient empêcher
d’ouvrir complètement le hayon.
TOUJOURS OUVRIR LE HAYON
AVEC PRUDENCE.
ANTENNE
Il faudra peut-être enlever
l’antenne du toit si elle gêne les
charges longues.
ATTENTION : S’ASSURER QUE LE MONTAGE EST SOLIDE ET CONFORME AUX INSTRUCTIONS. LES
DISPOSITIFS DE FIXATION PEUVENT SE DESSERRER À LA LONGUE. LES INSPECTER AVANT CHAQUE
UTILISATION ET LES RESSERRER AU BESOIN.
ENTRETIEN : lubrifier les boulons avec un lubrifiant non
soluble à l’eau. Nettoyer les pièces en plastique avec un
chiffon, de l’eau et un savon doux.
ENLEVER L’ACCESSOIRE AVANT DE PASSER DANS UN
LAVE-AUTO AUTOMATIQUE.
RENSEIGNEMENTS
TECHNIQUES OU PIÈCES
DE RECHANGE, prière de
contacter votre dépositaire ou
appeler au [phone], du
lundi au vendredi entre 7h et
17h, heure du Pacifique.
Ce produit est couvert par la garantie limitée « Tant que durera notre histoire d’amour »
YAKIMA. Pour se procurer une copie de cette garantie, aller en ligne à www.yakima.com ou
nous envoyer un courriel à [email protected] ou appeler au [phone].
C O N S E R V E R C E S I N S T R U C T I O N S !

1032387D-9/12
AVISO IMPORTANTE
ES FUNDAMENTAL QUE TODOS LOS PORTAEQUIPAJES Y ACCESORIOS YAKIMA ESTÉN FIJADOS DE MANERA CORRECTA Y SEGURA
AL VEHÍCULO. UNA INSTALACIÓN DEFICIENTE PODRÍA CAUSAR UN ACCIDENTE DE AUTOMÓVIL PROVOCANDO HERIDAS GRAVES O,
INCLUSO, SU MUERTE O LA DE TERCEROS. USTED ES RESPONSABLE DE INSTALAR DE MANERA SEGURA LOS PORTAEQUIPAJES Y
ACCESORIOS AL VEHÍCULO, DE VERIFICAR LA SOLIDEZ DE LAS FIJACIONES ANTES DE PARTIR Y DE INSPECCIONAR PERIÓDICAMENTE
EL AJUSTE DE LOS PRODUCTOS, ASÍ COMO SU DESGASTE Y POSIBLES DAÑOS. POR LO TANTO, USTED DEBE LEER Y COMPRENDER
TODAS LAS INSTRUCCIONES Y ADVERTENCIAS QUE VIENEN CON LOS PRODUCTOS YAKIMA ANTES DE INSTALARLOS O USARLOS.
SI NO COMPRENDE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS, O SI NO TIENE EXPERIENCIA EN MECÁNICA O NO ESTÁ
FAMILIARIZADO CON LOS MÉTODOS DE INSTALACIÓN, HAGA INSTALAR EL PRODUCTO POR UN INSTALADOR PROFESIONAL.
ASIENTOS (4)
separaCiÓn MÍniMa enTre Las
barras TransVersaLes 24” (60 CM)
BULONES PERNO (8)
BROCHES
SNAPAROUND (8)
TUERCAS
MARIPOSA (8)

1032387D-10/12
¿DISPONE DE BARRAS TRANSVERSALES CUADRADAS, REDONDAS O DE FÁBRICA?
BARRAS REDONDAS/CUADRADAS:
BARRAS DE
FÁBRICA
CUADRADAS
REDONDAS
BARRAS DE FÁBRICA:
Retire las
lengüetas
con tijeras o
alicates.
Desajuste las lengüetas en
los broches SnapAround,
doblándolas repetidas veces.
Sujete los broches
SnapAround a la barra
transversal POSTERIOR en
dirección opuesta, como se
muestra (2 por asiento).
(BARRAS CUADRADAS continúa)
BARRAS CUADRADAS
SOLAMENTE
Sujete dos broches
MightyMount por asiento.
Si sus broches MightyMount
necesitan tapones para
barras, instálelos ahora.
BROCHES UNIVERSALES
MIGHTYMOUNT (#03590) Siga las instrucciones de los broches universales MightyMount y
remítase a estas indicaciones para obtener una instalación correcta.
• Inserte los bulones perno por los agujeros
diagonalmente opuestos en los asientos, y
luego por los broches SnapAround.
• Coloque las tuercas mariposa y ajuste.
• Inserte los tornillos por los
asientos y luego por los broches
MightyMounts.
• Asegure los tornillos con la llave
hexagonal MightyMount.

1032387D-11/12
CARGUE SU EQUIPO Y REGULE LA UBICACIÓN
• Coloque su equipo sobre los asientos.
• Desajuste el herraje para regular la
ubicación de los asientos. (Los asientos
pueden deslizarse
sobre las barras
transversales).
• Pase la correa por delante de
la barra transversal como se
muestra.
• La correa debe ir hacia adentro
de la torre.
• Repita la misma operación para
la barra transversal posterior.
• ASEGURE LAS CORREAS.
• Coloque su bote de tal
manera que tenga un
máximo contacto con
las superficies de los
asientos.
• Los asientos se
deformarán para
adaptarse al casco luego
de ajustar las correas.
(Los asientos pueden rotarse en las
sujeciones para adecuarse al casco.)
CENTRE LA
CARGA SOBRE
LOS ASIENTOS
USE LAS CORREAS PARA ASEGURAR LA
CARGA
ACOMODE EL BOTE
A LOS ASIENTOS
¡Asegure todo el
herraje luego de
regular la ubicación
de los asientos!
¡No pase las correas por
los asientos! Sujételas
únicamente a las barras
transversales.
(No se incluyen las correas.)
Asegure la parte delantera y trasera del bote al vehículo con el
amarre para proa y popa antes de salir de viaje.
(No se incluyen las amarres.)
No asegurar la parte
delantera y trasera de cargas
largas a los extremos del
vehículo, puede resultar
en daños a la propiedad,
lesiones o incluso la muerte.
LAS CORREAS Y LOS AMARRES PARA PROA Y POPA
pueden adquirirse en su Concesionario Yakima, comprando en línea o llamando al
[phone], de lunes a viernes, de 7.00 a 17.00 horas, hora estándar del Pacífico.
JUEGO DE
2 CORREAS
EXTRA
RESISTENTES
#05006
JUEGO DE 2
AMARRES PARA
PROA Y POPA
#04031
VISTA SUPERIOR

1032387D-12/12
•Revise el movimiento, meciendo el bote.
•Ajuste nuevamente si hay indicios de
movimiento.
ANTES DE SALIR DE VIAJE
LÍMITES DE PESO
Siga la guía de uso de YAKIMA para
informarse sobre el límite de peso de
los rieles. No exceda el límite de peso
de los rieles de su vehículo. El peso
máximo es de 165 libras (75 kg), a menos
que se indique lo contrario.
SI USTED RETIRA SU PORTAEQUIPAJES, SIGA NUEVAMENTE LAS INSTRUCCIONES PARA INSTALARLO.
Antes de cada instalación, siga las revisiones de seguridad que se indican en las instrucciones de los accesorios.
PUERTA TRASERA
Algunas cargas largas podrían
impedir la abertura completa de la
puerta trasera.
SIEMPRE TOME TODAS LAS
PRECAUCIONES NECESARIAS AL
ABRIR LA PUERTA TRASERA.
ANTENA
Podría necesitar sacar
la antena del techo, para
evitar interferencia con las
cargas largas.
ADVERTENCIA: CERCIÓRESE DE QUE TODO EL HERRAJE ESTÉ ASEGURADO SEGÚN LAS
INSTRUCCIONES INDICADAS. EL HERRAJE AJUSTADO PUEDE AFLOJARSE CON EL TIEMPO.
VERIFÍQUELO ANTES DE CADA USO Y AJÚSTELO SI ES NECESARIO.
MANTENIMIENTO: Use lubricante no soluble en agua para
los tornillos. Use un paño suave y humedecido con agua y
detergente suave para limpiar las piezas de plástico.
RETIRE LOS ACCESORIOS ANTES DE ENTRAR A UN
ESTABLECIMIENTO PARA LAVADO AUTOMÁTICO DE
VEHÍCULOS
ASISTENCIA TÉCNICA O
PIEZAS DE REPUESTO
Comuníquese con su
concesionario o llame al (888)
925-4621, de lunes a viernes,
de 7.00 a 17.00 horas, hora
estándar del Pacífico.
GARANTÍA LIMITADA A VIDA “MIENTRAS DURE EL ROMANCE”
Este producto está cubierto por la garantía limitada a vida “mientras dure el romance” de Yakima. Para
obtener una copia de esta garantía, visítenos en www.yakima.com, envíenos un correo electrónico a
[email protected] o llámenos al [phone].
CONSERVE ESTAS INSTRUCCIONES
