Yakima CopperHead User manual

1033568B - 1/15
CROSSBAR SPREAD
IMPORTANT WARNING
IT IS CRITICAL THAT ALL YAKIMA RACKS AND ACCESSORIES BE PROPERLY AND SECURELY ATTACHED TO YOUR VEHICLE. IMPROPER ATTACHMENT COULD RESULT IN AN AUTOMOBILE
ACCIDENT, AND COULD CAUSE SERIOUS BODILY INJURY OR DEATH TO YOU OR TO OTHERS. YOU ARE RESPONSIBLE FOR SECURING THE RACKS AND ACCESSORIES TO YOUR CAR,
CHECKING THE ATTACHMENTS PRIOR TO USE, AND PERIODICALLY INSPECTING THE PRODUCTS FOR ADJUSTMENT, WEAR, AND DAMAGE. THEREFORE, YOU MUST READ AND
UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS SUPPLIED WITH YOUR YAKIMA PRODUCT PRIOR TO INSTALLATION OR USE. IF YOU DO NOT UNDERSTAND ALL OF THE INSTRUCTIONS
AND CAUTIONS, OR IF YOU HAVE NO MECHANICAL EXPERIENCE AND ARE NOT THOROUGHLY FAMILIAR WITH THE INSTALLATION PROCEDURES, YOU SHOULD HAVE THE PRODUCT INSTALLED BY A
PROFESSIONAL INSTALLER. Part #1033568 Rev.B
END CAP (1X)
LOCKING SKEWER (1X)
WHEEL STRAP (1X) COVER (1X)
HEX KEY (1X)
SNAP AROUND (1X)
CARRIAGE BOLT (1X)
WRENCH (1X)
POD
SCREWS
(3X)
Round Bar &
Square Bar
Load
Min. - Max.
Crossbar
Spread*
16" - 42"
41cm - 107cm
18" - 42”
46cm - 107cm
16" (41cm)
spread =
30 lbs./bike
14 kg/bike
35 lbs./bike
16 kg/bike
1 or 2
bikes
3 or more
bikes
Limits
Type of
Rack
Forks with
Safety Tabs
DESIGNED FOR FORKS
WITH SAFETY TABS.
OFF-ROAD DRIVING IS
NOT RECOMMENDED.
DO NOT EXCEED RACK WEIGHT LIMITS!
*CROSSBAR SPREAD
Your crossbar spread is
the distance between
the crossbars.

1033568B - 2/15

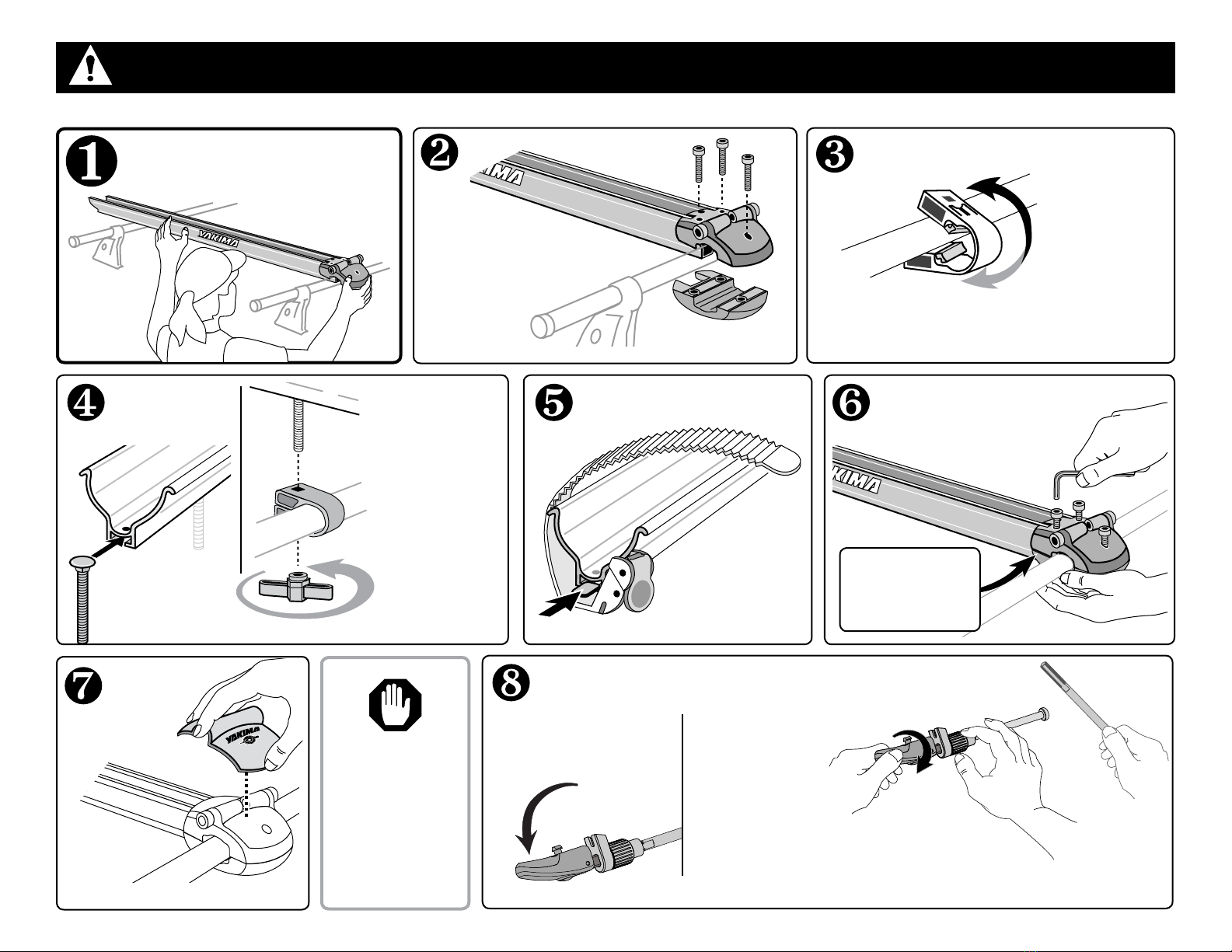

SEPARATE THE SKEWER’S SHAFT FROM ITS HANDLE.
Assemble fork pod; secure wheel tray.
Open handle.
Hold the adjustment knob. Turn handle
clockwise to remove the shaft.
Assemble the
two halves of the
pod loosely onto
the crossbar.
POSITION THE WHEEL TRAY
ONTO YOUR CROSSBARS.
Insert bolt head
into slot in tray.
Attach SnapAround.
ROUND
BARS
SLIDE WHEEL STRAP
INTO TRAY.
Insert bolt
threads into
square hole in
bracket.
Attach hex key
and tighten. Strap may need
to be installed
before bolt and
hex key.
Pod cover
must be in
place at all
times for safe
operation of
bike carrier.
Use the supplied 5mm hex
wrench to tighten the screws.
Tighten until
there is no
longer a gap.
USE EXTREME FORCE WHEN TIGHTENING THE LEVER IN STEP 12. TEST THE INSTALLATION!
Reattach the
pod cover.
If you have square bars, see last page for
SnapAround instructions.

1033568B - 3/15

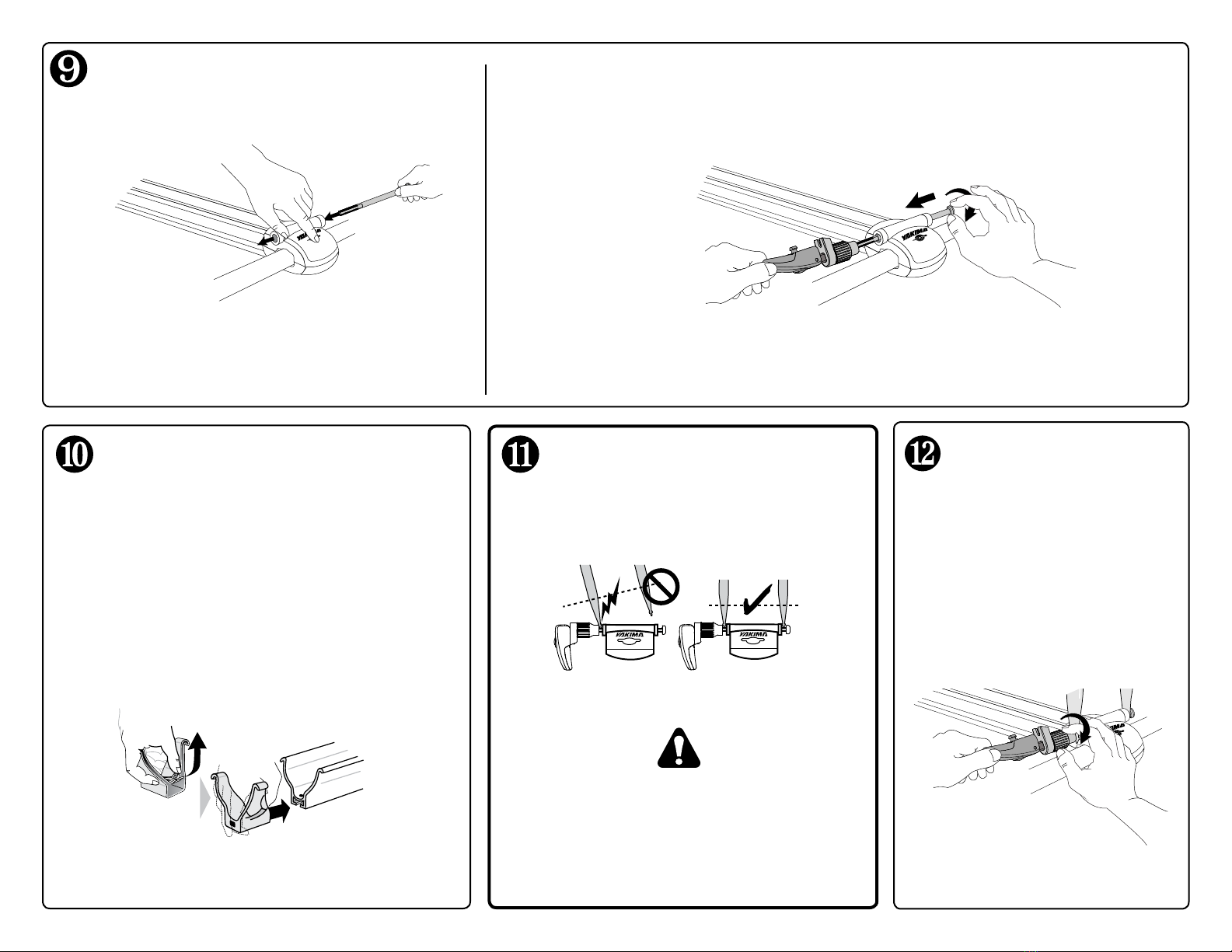

INSTALL SKEWER.
Hold the shaft at the far end. Join the handle
with the shaft, turn the shaft counter-clockwise.
NOTE: Adjustment knob will turn with shaft.
With lever open,
tighten adjustment
knob clockwise until
the lever closes with
FIRM resistance.
NOTE: Shaft will turn
with adjustment knob.
Skewer direction is your choice:
Consider lock access.
Insert the shaft while applying
pressure to the pod cover.
INSTALL TRAY END CAP.
• Lift the tab upward and push the cap
into place.
• Release the tab after the cap is fully
engaged to the tray end.
• Make sure the cap is engaged.
Set the bicycle forks
vertically onto the skewer.
Prevent damage to
your forks!
Use extra caution when installing, or
removing bikes with CARBON FIBER
FORKS. Fork tips can crack, or bend if
bike is not loaded vertically.
Load your bike.

1033568B - 4/15

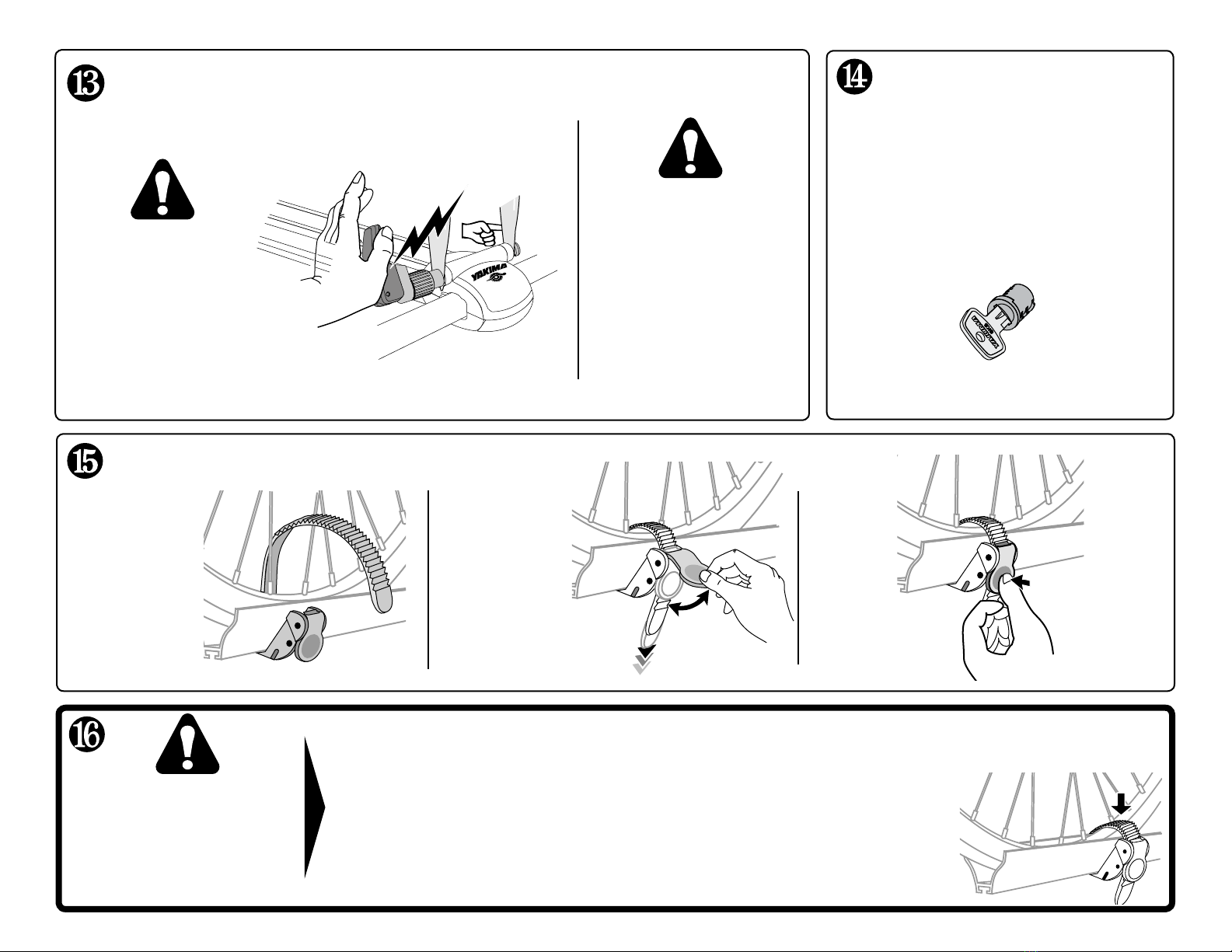

CLOSE THE LEVER.
It should close with FIRM RESISTANCE against the forks.
TEST YOUR
INSTALLATION! If forks
can move in the mount,
open the lever and
tighten the adjustment
knob more.
Your bike’s forks are
secure ONLY after
the lever closes with
SOLID RESISTANCE.
• SKS ® Lock Cores are optional.
• To install SKS ® Lock Cores,
refer to lock instructions.
• To purchase lock cores visit
www.yakima.com or your local
Yakima dealer.
Pull the strap
through wheel
spokes.
Insert the strap
end behind the
red button. Check your wheel
and tighten the
strap if necessary.
SECURE THE REAR WHEEL.
Tighten strap by
lifting the red tab up.
Release the
strap by pushing
the button.
TEST THE STABILITY OF
THE INSTALLATION BY
TUGGING ON
FORK LEG.
If forks move out of the
skewer —
Open lever and tighten
the brass wheel slightly.
You may need to loosen
or tighten the brass
wheel so that lever
closes firmly with
resistance.
If the wheel is loose in the tray —
Pull down on the strap end.
Some bike wheels may
be too narrow to allow
a tight fit. Slide the strap
in the tray until it rests
against the rim.
If pod
can slide —
Remove the
skewer and pod
cover, and tighten
the screws.
Always replace the
pod cover.
LOCK THE COPPERHEAD.

1033568B - 5/15

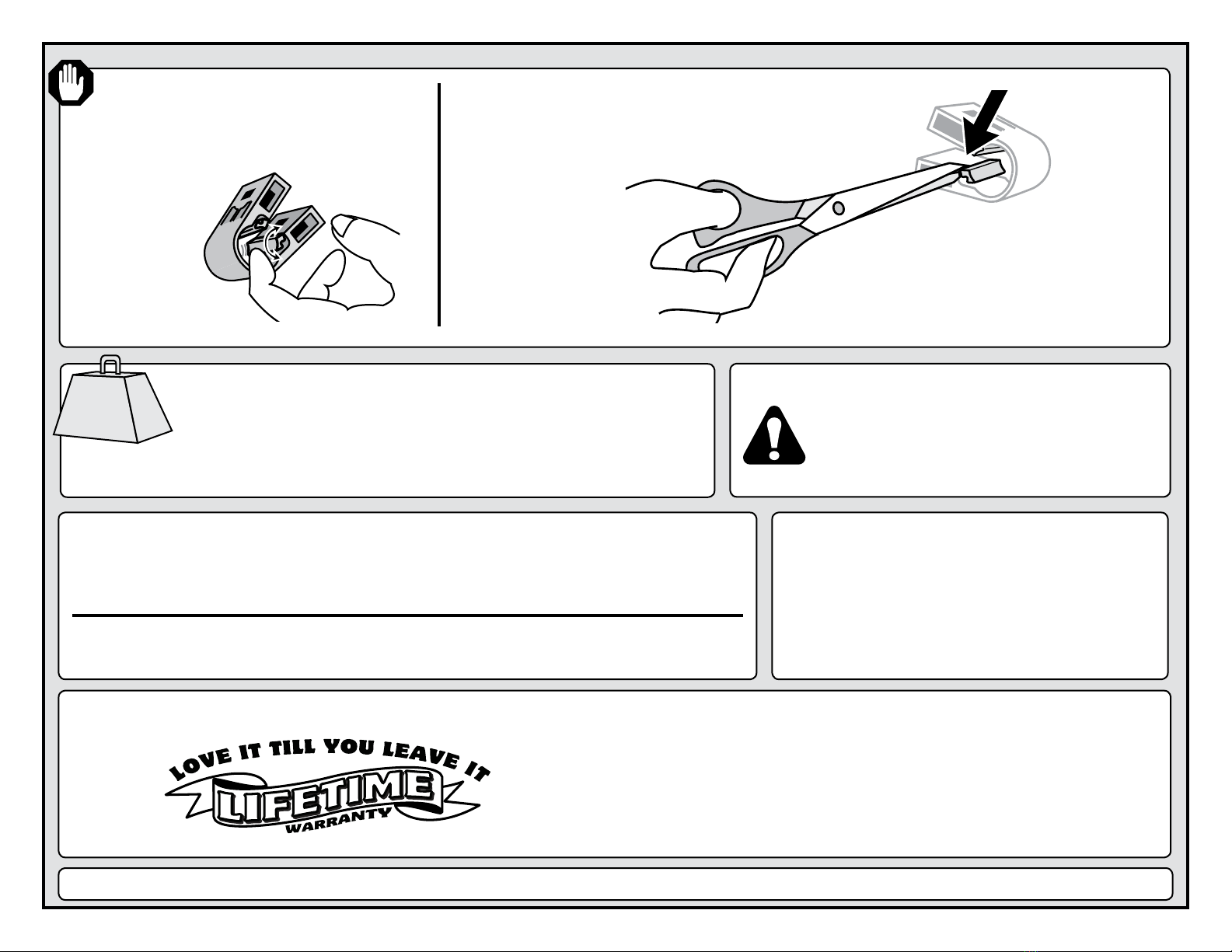

SNAPAROUNDS...
Remove the tabs with
scissors or pliers.
If you have square bars, loosen the tabs
by bending them repeatedly.
Continue to step 3 of accessory instructions...
KEEP THESE INSTRUCTIONS!
This product is covered by YAKIMA’s
“Love It Till You Leave It” Limited Lifetime Warranty
To obtain a copy of this warranty, go online to www.yakima.com
or email us at [email protected]
or call [phone]
WARNING
Attachment hardware can loosen over time. Check
before each use, and tighten if necessary. Failure
to perform safety checks can result in property
damage, personal injury, or death.
MAINTENANCE
Use non-water soluble lubricant on bolts. Use a soft cloth with water and mild detergent to
clean plastic parts. Not recommended for use with drive through car washes.
REMOVE RACKS BEFORE ENTERING AN
AUTOMATIC CAR WASH
TECHNICAL ASSISTANCE OR
REPLACEMENT PARTS:
Contact your dealer or call
[phone]
Monday through Friday
7:00 am to 5:00 pm PST
16”/41cm Crossbar Spread = 30 lbs./14kg per bike (2 bike maximum)
WEIGHT LIMITS
35 lbs./16kg per bike Round Bars and Square Bars

1033568B - 6/15
CROSSBAR SPREAD
AVERTISSEMENT IMPORTANT:
IL EST IMPÉRATIF QUE LES PORTE-BAGAGES ET LES ACCESSOIRES YAKIMA SOIENT CORRECTEMENT ET SOLIDEMENT FIXÉS AU VÉHICULE. UN MONTAGE MAL RÉALISÉ POURRAIT
PROVOQUER UN ACCIDENT D’AUTOMOBILE, QUI POURRAIT ENTRAÎ NER DES BLESSURES GRAVES OU MÊME LA MORT, À VOUS OU À D’AUTRES PERSONNES. VOUS ÊTES
RESPONSABLE DE L’INSTALLATION DU PORTE-BAGAGES ET DES ACCESSOIRES SUR VOTRE VÉHICULE, D’EN VÉRIFIER LA SOLIDITÉ AVANT DE PRENDRE LA ROUTE ET DE LES
INSPECTER RÉGULIÈREMENT POUR EN CONTRÔLER L’ÉTAT, L’AJUSTEMENT ET L’USURE. VOUS DEVEZ DONC LIRE ATTENTIVEMENT TOUTES LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS
ACCOMPAGNANT VOTRE PRODUIT YAKIMA AVANT DE L’INSTALLER ET DE L’UTILISER. SI VOUS NE COMPRENEZ PAS TOUTES LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS, OU SI VOUS
N’AVEZ PAS DE COMPÉTENCES EN MÉCANIQUE ET NE COMPRENEZ PAS PARFAITEMENT LA MÉTHODE DE MONTAGE, VOUS DEVRIEZ FAIRE INSTALLER LE PRODUIT PAR UN PROFESSIONNEL.
Barres rondes
ou carrées
Charge
Distance
mini – maxi
entre barres
transversales*
16" - 42"
41cm - 107cm
18" - 42”
46cm - 107cm
distance de 41 cm
35 lb/vélo
16 kg/vélo
35 lb/vélo
16 kg/vélo
1 ou 2
vélos
3 vélos
ou plus
Limites
Type de
porte-
bagage
NE PAS DÉPASSER LA LIMITE DE CHARGE DU PORTE-BAGAGE !
*DISTANCE ENTRE LES
BARRES TRANSVERSALES
La distance entre les barres
transversales c’est… la
distance entre les barres
transversales !
GARNITURE
D’EXTRÉMITÉ (X 1)
AXE À SERRAGE RAPIDE
VERROUILLABLE (X 1)
SANGLE DE ROUE (X 1) COUVERCLE (X 1)
ÉCROU À
AILETTES (X 1)
COLLIER
SNAPAROUND (X 1)
BOULON À TÊTE
BOMBÉE (X 1)
CLÉ (X 1)
VIS DU
BLOC DE
FIXATION
(X 3)
Fourche
avec ergots
de sécurité
CONçU POUR LES
FOURCHES MUNIES
D’ERGOTS DE SÉCURITÉ.
LA CONDUITE HORS-
ROUTE N’EST PAS
RECOMMANDÉE.

1033568B - 7/15
SÉPARER L’AXE DE SON LEVIER.
Tenir la molette de réglage.
Tourner la poignée vers la
droite pour enlever l’axe.
Ouvrir le levier.
Assembler le bloc de xation de la fourche; xer le prolé.
Assembler les
deux moitiés du
bloc de fixation
de la fourche
sur la barre
transversale,
mais sans les
serrer.
DÉPOSER LE PROFILÉ SUR LES
BARRES TRANSVERSALES.
Poser le
couvercle
du bloc de
fixation.
Glisser la tête du
boulon dans la
fente du profilé.
Poser le collier voulu.
BARRES
RONDES
ENGAGER LA SANGLE DE
ROUE SUR LE PROFILÉ.
Engager le
filetage du
boulon dans le
trou carré du
collier.
Mettre l’écrou à
ailettes en place
et le serrer. Il faudra peut-être
poser la sangle
avant le boulon et
l’écrou à ailettes.
Le couvercle
du bloc de
fixation doit
obligatoirement
être en place
pour assurer
la sécurité du
porte-vélo.
Serrer les vis à l’aide de la clé
hexagonale de 5 mm fournie.
Serrer jusqu’à ce
qu’il n’y ait plus
de jeu entre les
moitiés du bloc de
fixation.
RABATTRE LE LEVIER DE L’AXE EN EMPLOYANT UN MAXIMUM DE FORCE À L’OPÉRATION 12. VÉRIFIER LA
SOLIDITÉ DU MONTAGE!
Si vos barres transversales sont carrées, les
instructions concernant les colliers SnapAround
se trouvent à la dernière page.

1033568B - 8/15
METTRE L’AXE EN PLACE.
On peut poser l’axe dans un sens ou dans
l’autre ; tenir compte de l’accès à la serrure.
Insérer l’axe à serrage rapide tout en appuyant
sur le couvercle du bloc de fixation.
Tenir l’axe par le bout. Réunir la poignée et
l’axe en tournant l’axe vers la gauche.
REMARQUE : la molette de réglage tournera avec l’axe.
Avec le levier en position ouverte,
serrer la molette vers la droite
jusqu’à ce que le levier se rabatte
avec une BONNE résistance.
REMARQUE : l’axe tournera
avec la molette de réglage.
POSER LA GARNITURE
D’EXTRÉMITÉ DU PROFILÉ.
• Relever la patte et enfoncer la
garniture en place.
• Relâcher la patte une fois la garniture
complètement enfoncée.
• Vérier que la garniture est bien xée.
Charger le vélo:
Engager la fourche du vélo verticalement
sur l’axe à serrage rapide.
Attention de ne pas
endommager la fourche!
Faire particulièrement attention quand
on charge ou décharge des vélos À
FOURCHE EN FIBRE DE CARBONE. Les
pattes de la fourche pourraient casser
ou plier si le vélo n’est pas chargé
verticalement.

1033568B - 9/15
RABATTRE LE LEVIER.
Il devrait de fermer avec une BONNE RÉSISTANCE contre la fourche.
TESTER L’INSTALLATION
! Si la fourche peut
bouger dans le bloc,
ouvrir le levier et serrer
la molette un peu plus.
La fourche du
vélo n’est bien
retenue QUE SI
le levier se rabat
avec une BONNE
RÉSISTANCE.
• Les serrures SKS® sont vendues en
option.
• Pour poser les serrures SKS®, suivre les
instructions qui les accompagnent.
• Pour acheter des serrures, consulter
le site www.yakima.com ou votre
dépositaire Yakima.
VERROUILLER LE PORTE-VÉLO.
Passer la
sangle entre
les rayons de
la roue.
Glisser le bout
de la sangle
derrière le
bouton rouge. Vérifier le
positionnement de
la roue et resserrer
la sangle au
besoin.
FIXER LA ROUE ARRIÈRE.
Serrer la sangle en
relevant la patte rouge.
Libérer la
sangle en
appuyant sur le
bouton rouge.
VÉRIFIER LA SOLIDITÉ DU
MONTAGE EN SECOUANT
UN DES BRAS DE
FOURCHE.
Si la roue arrière a du jeu dans le profilé:
Serrer la sangle.
Certaines roues de vélo
sont trop étroites pour
être complètement
immobilisées. Faire
glisser la sangle sur le
profilé jusqu’à ce qu’elle
porte contre la jante.
Si le bloc de fixation
glisse:
Enlever l’axe et le
couvercle du bloc de
fixation et serrer les vis.
Il faut toujours remettre
le couvercle du bloc de
fixation en place.
Si la fourche se libère de l’axe
à serrage rapide:
Ouvrir le levier et serrer la
molette légèrement.
LE LEVIER doit se fermer
avec une bonne résistance
contre la fourche.

1033568B - 10/15
ENTRETIEN:
Appliquer un lubrifiant non soluble à l’eau sur les boulons. Nettoyer les pièces en
plastique avec un chiffon doux et de l’eau savonneuse. Il est déconseillé de passer dans
un lave-auto automatique quand le porte-bagages est en place.
AVERTISSEMENT
Les dispositifs de fixation peuvent se desserrer à la longue.
Les inspecter avant chaque utilisation et les resserrer au
besoin. Si l’on n’effectue pas les vérifications de sécurité
avant de prendre la route, on risque de provoquer des
dommages, des blessures ou même la mort.
RENSEIGNEMENTS TECHNIQUES OU
PIÈCES DE RECHANGE:
prière de contacter votre dépositaire ou
appelez-nous au [phone] du lundi
au vendredi, entre 7 heures et 17 heures,
heure du Pacifique.
Ce produit est couvert par la garantie limitée «
Tant que durera notre hist. Pour se procurer une
copie de cette garantie, aller en ligne à www.
yakima.com <http://www.yakima.com/>, ou nous
envoyer un courriel à [email protected]
<mailto:[email protected]>
ou appeler au [phone]
CONSERVER CES INSTRUCTIONS!
COLLIERS SNAPAROUND…
Enlever les cales avec des
ciseaux ou des pinces.
Si les barres sont carrées, assouplir les
cales en les pliant plusieurs fois.
Continuer par l’opération 3 des instructions…
Si la distance entre les barres est de 41 cm (16 po), chaque vélo ne
doit pas peser plus de 14 kg (30 lb). 2 vélos maximum.
LIMITES DE CHARGEMENT
16 kg (35 lb) par vélo (barres rondes ou carrées)
ENLEVER LE PORTE-BAGAGES AVANT DE PASSER
DANS UN LAVE-AUTO AUTOMATIQUE.
