Yakima Swing Daddy 4 User manual

1033439G-1/15

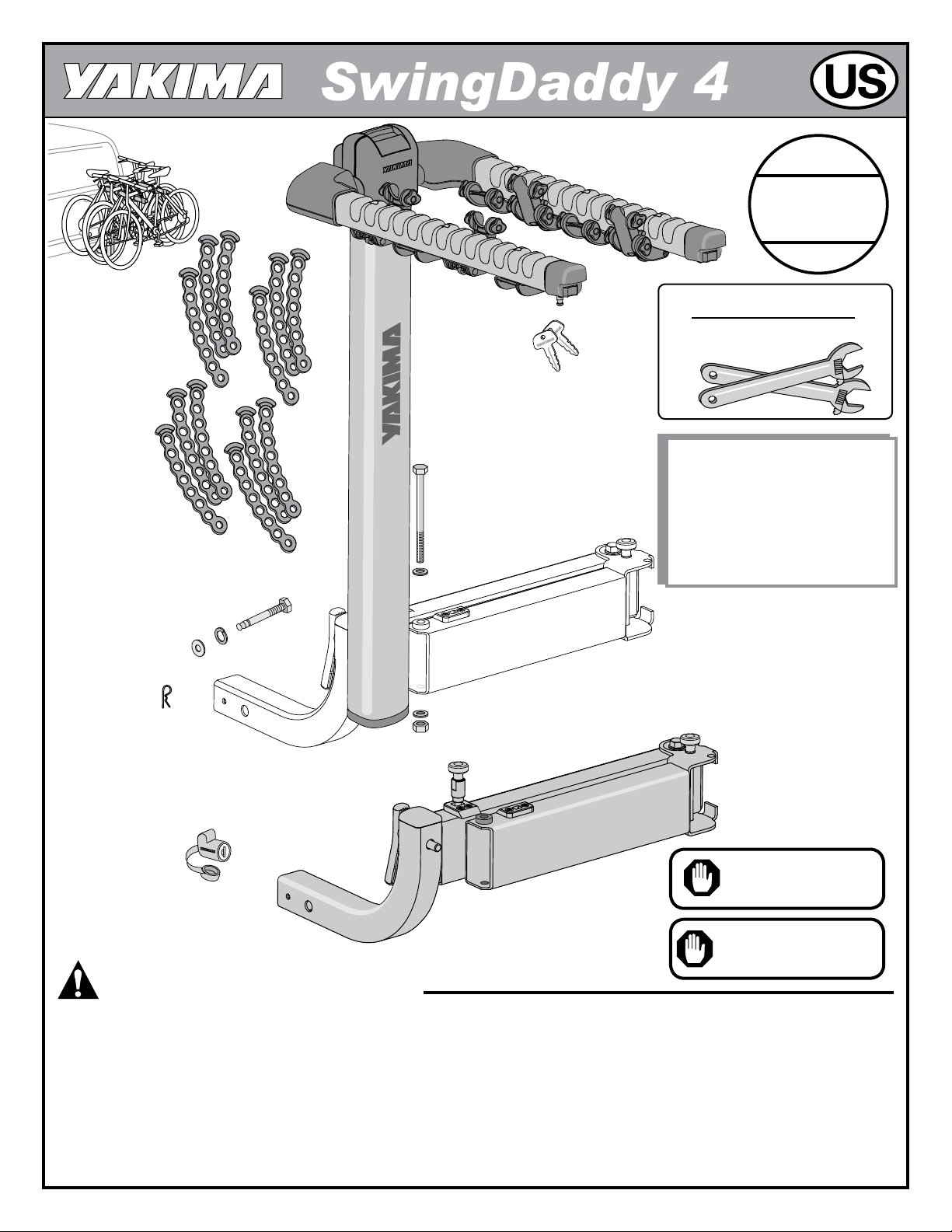

BASE (1X)
SAFETY CLIP (1X)
WASHER (1X)
WHEEL
STRAP (12X)
HITCH LOCK (1X)
SWING BOLT (1X)
WASHER (1X)
WASHER (1X)
HEX NUT (1X)
HITCH BOLT (1X)
LOCK WASHER (1X)
For Your
Safety
Warranty
Registration
on-line
YAKIMA.com
IMPORTANT WARNING
ItIs crItIcal that all yakIma racks and accessorIes be properly and securely attached to your vehIcle. Improper attachment could
result In an automobIle accIdent, and could cause serIous bodIly Injury or death to you or to others. you are responsIble for
securIng the racks and accessorIes to your car, checkIng the attachments prIor to use, and perIodIcally InspectIng the products
for adjustment, wear, and damage. therefore, you must read and understand all of the InstructIons and cautIons supplIed wIth
your yakIma product prIor to InstallatIon or use. Ifyou do not understand all of the InstructIons and cautIons, or If you have no
mechanIcal experIence and are not thoroughly famIlIar wIth the InstallatIon procedures, you should have the product Installed by a
professIonal Installer such as aqualIfIed garage or auto body shop.
Part #1033439 Rev.G
Do not use with a
hitch extender.
For use with 2"
hitch only.
PURCHASE SEPARATELY:
HITCHSKI
Carries up to 6 pr. skis or 4
snow boards.
Part #8002418
See at www.yakima.com
TOOLS REQUIRED:
ADJUSTABLE WRENCH

1033439G-2/15

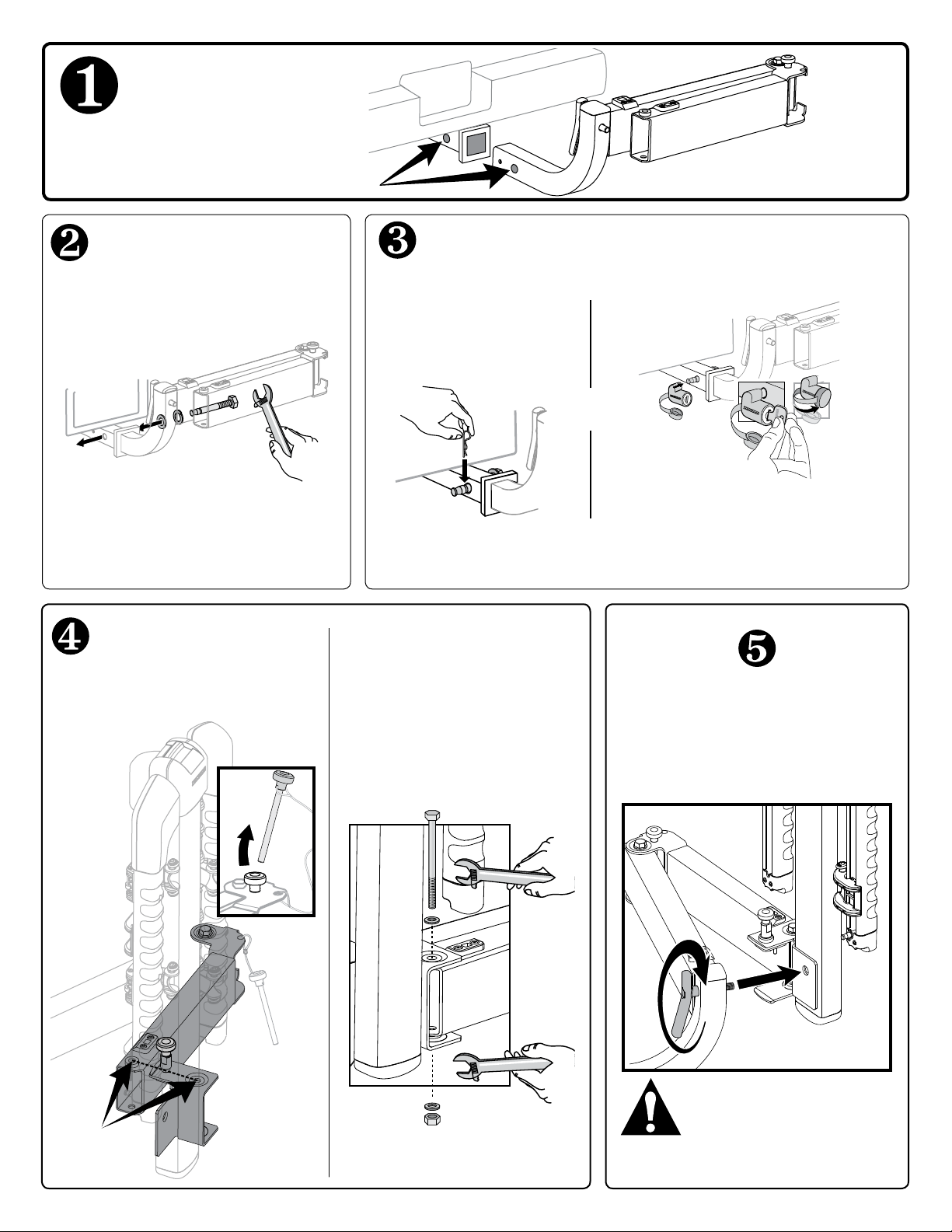

Align the holes in the
receiver to the holes in the base.
INSERT TONGUE INTO
VEHICLE'S HITCH.
INSTALL SAFETY PIN OR LOCK
TONGUE TO THE HITCH.




SECURE MAST TO
TONGUE ASSEMBLY.


completely.
IF SPARE TIRE CAUSES
INTERFERENCE,
DO NOT USE THIS
PRODUCT!
REMOVE PIN.
LIft the mast into
position
(a friend could help).

mast until holes align.


3/4” wrenches.

LOOSEN THE NUT 1/4 TURN.
ALIGN
HOLES
Install bolt, lock-washer, and
washer from right side of receiver.
Install hitch bolt, lock-
washer, and washer.
TIGHTEN 
Install safety pin.
OR
Attach hitch lock.

1033439G-3/15

interference.


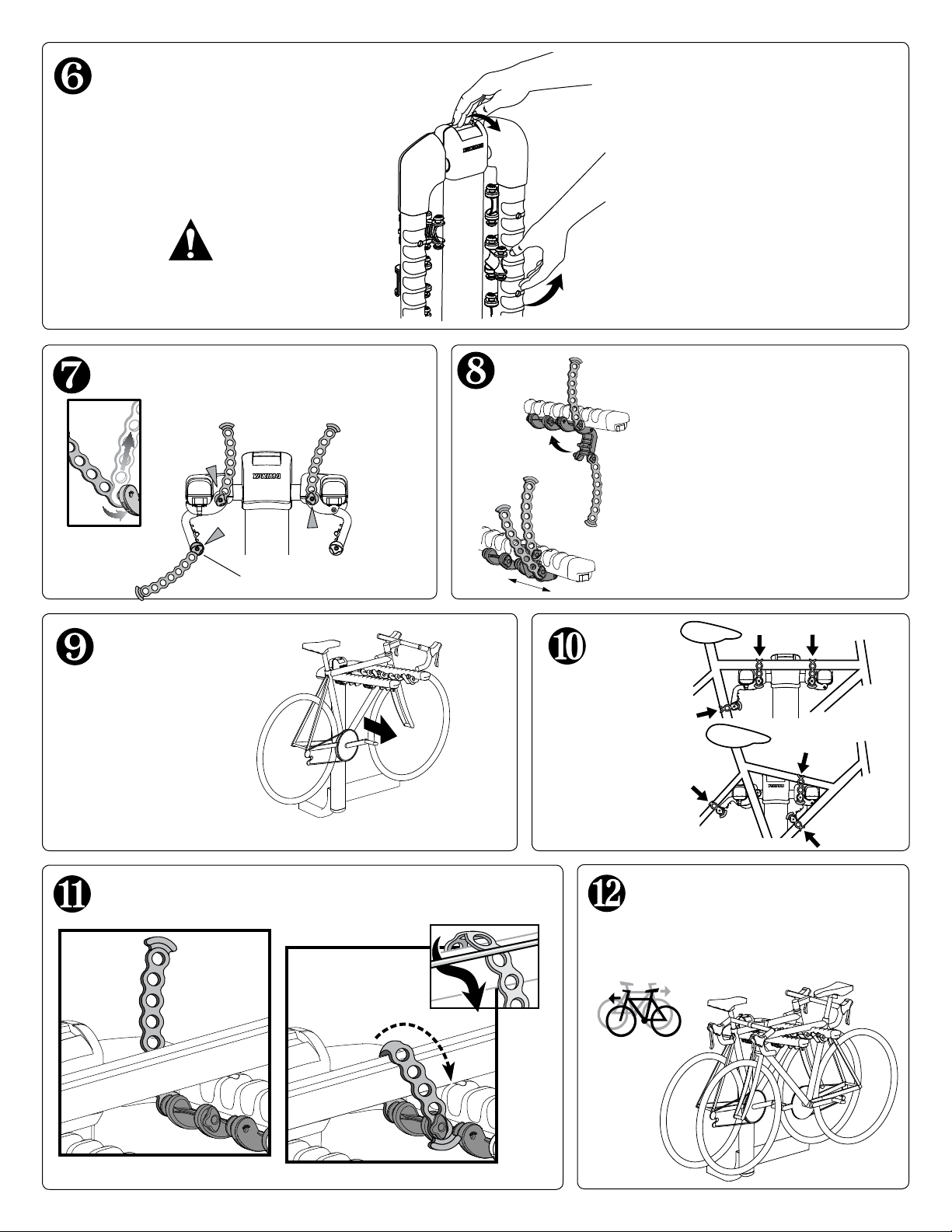

LOAD REMAINING BIKES.
Extend arms.
LOAD LARGEST OR
HEAVIEST BIKE
FIRST.
Pull straps tightly over frame, hook into place.
Stabilize
the bike
frame in
the cradle.
Arrange
bikes for best
stabilization.

bike with chain



RAISE ARMS COMPLETELY.
Arms will lock into position.
Pull the lever toward you,
and lift the arms.
The straps can
be routed under
the brake cables.
CRADLE POSITIONING
To slide cradles along the carrier
arms, stabilizer must be in upright
position.
Close cradles while loading bikes.
CAUTION
Keep fingers away from
ALL moving parts!
Attach one rubber strap to each
cradle and stabilizer.
stabilizer

1033439G-4/15
"click"

recess at rear of mast.
LOCK BIKES TO CARRIER. 


ACCESSING REAR WHEN BIKES ARE LOADED
Lift spring pin…
LOOSEN WING BOLT
COMPLETELY.
Stabilize loaded
arm by inserting
pin into hole.
lose gate and tighten
large wing bolt.

(next step).
You should hear
a click as mast
snaps into place.
REMOVE PIN.
Pull gate away from vehicle,
while rotating mast…
CLOSE THE
GATE.
You should
hear a click
as mast
snaps into
place.
Replace the pin.
BEFORE
DRIVING AWAY

1033439G-5/15
This product is covered by YAKIMA’s
“Love It Till You Leave It” Limited Lifetime Warranty
To obtain a copy of this warranty, go online to www.yakima.com
or email us at [email protected]
or call [phone]
PERFORM SAFETY
CHECKS





according to instructions.


TECHNICAL ASSISTANCE OR
REPLACEMENT PARTS:
http://www.yakima.com
Contact your dealer or call
[phone]
Monday through Friday
7:00 am to 5:00 pm PST
K E E P T H E S E I N S T R U C T I O N S !
WARNING
Attachment hardware can loosen over time.
Check before each use, and tighten if necessary.
Failure to perform safety checks can result in
property damage, personal injury, or death.
— USE —







— INSTALLATION —

interference.




Some undersized receivers may not accept this product. If you
do not know the capabilities of your hitch receiver, consult an
automotive professional.
MAINTENANCE: Use non-water soluble lubricant on
moving metal parts. Use a soft cloth with water and
mild detergent to clean rubber parts.

BIKES.

release load on
latch.

toward you.

completely.
CAUTION
Keep ngers away from ALL
moving parts!
LOWERING THE ARMS
IMPORTANT LOAD LIMITS

30 LBS./14KG EACH. (MAXIMUM 120 LBS./54KG)

1033439G-6/15

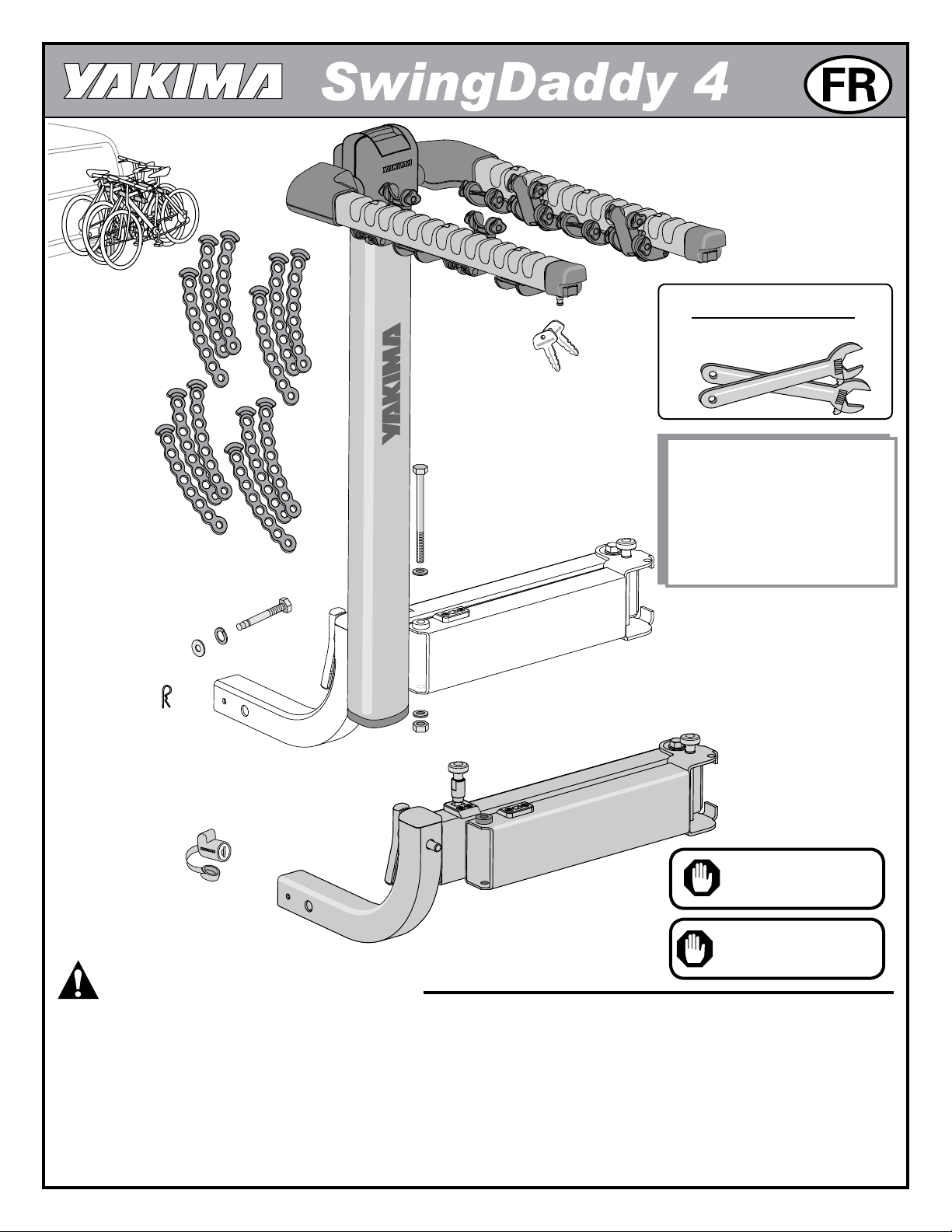

CLÉ (2X)
BASE (1X)
PINCE DE SÉCU-
RITÉ (1X)
RONDELLE (1X)
SANGLE
POUR ROUE
(12X)
VERROU
D'ATTELAGE (1X)
BOULON ARTICULÉ (1X)
RONDELLE (1X)
RONDELLE (1X)
CLÉ HEXAGONALE (1X)
BOULON
D'ATTELAGE (1X)
RONDELLE DE
BLOCAGE (1X)
Avertissement importAnt
Ilest essentIel que tous les supports et accessoIres yakIma soIent fIxés et attachés solIdement àvotre véhIcule. une attache
Inadéquate peut causer un accIdent du véhIcule et des blessures graves ou mortelles pour vous ou pour les autres. Ilvous Incombe
de fIxer les supports et accessoIres àvotre véhIcule, de vérIfIer les attaches avant d'utIlIser le dIsposItIf, de vérIfIer régulIèrement
que le produIt est ajusté, et qu'Il n'est pas usé ou endommagé. Ilvous faut donc lIre et comprendre toutes les dIrectIves et mIses en
garde fournIes avec votre produIt yakIma avant de l'Installer ou de l'utIlIser. sItoutes les InstructIons et mIses en garde ne sont
pas comprIses, ou sI l'on n'aaucune expérIence en mécanIque et que l'on n'est pas très famIlIer avec les procédures d'InstallatIon,
faIre Installer le produIt par un Installateur professIonnel comme un garagIste qualIfIé ou réparateur de carrosserIe.
ACHETER SÉPARÉMENT :
Attelage de ski
Peut porter jusqu'à 6 paires de
skis ou 4 planches à neige.
Pièce no 8002418
Visiter le site Web au
www.yakima.com

extension d'attelage.

des attelages de 5 cm (2
po) seulement.
OUTILS NÉCESSAIRES:
clé à molette

1033439G-7/15
Aligner les trous dans le dispositif
récepteur avec ceux de la base.
INSÉRER LA
LANGUETTE DANS
L'ATTELAGE DU
VÉHICULE.
POSER LA BROCHE DE SÛRETÉ OU LA
SERRURE D'ATTELAGE.
Poser le boulon d'attelage muni
de la rondelle de sécurité et de
la rondelle plate.
 




FIXER SOLIDEMENT À
L'ENSEMBLE DE LANGUETTE.


oreilles.
SI LE PNEU DE SECOURS
FAIT OBSTACLE,
NE PAS UTILISER CE
PRODUIT!
ENLEVER LA GOUPILLE.
Soulever le mât pour le
mettre en position
(une autre personne peut
fournir de l'aide.)







puis 
DE TOUR.
ALIGNER
LES TROUS

Poser le boulon d'attelage muni de la
rondelle de sécurité et de la rondelle
plate par la droite de l'attelage.
OU
Poser la serrure d'attelage.

1033439G-8/15



solidement toutes les sangles.
CHARGER LE RESTE DES
BICYCLETTES.
Étendre les bras.
CHARGER LA
BICYCLETTE LA PLUS
GROSSE OU LA PLUS
LOURDE EN PREMIER.
Tirer les sangles pour bien les serrer sur le
cadre, avec le crochet en place.
Stabiliser le
cadre de la
bicyclette dans
le berceau.
Placer les bicyclettes
de manière à
obtenir la meilleure
stabilisation.





contre le stabilisateur.
SOULEVER COMPLÈTEMENT
LES BRAS. Les bras se
verrouillent en position.
Tirer le levier vers vous
et soulever les bras.
Les sangles
peuvent être
acheminées sous
les câbles de frein.
POSITIONNEMENT DU
BERCEAU
Pour faire glisser les berceaux
le long des bras du porteur, le
stabilisateur doit être en position
verticale.
Fermer les berceaux pendant que
les bicyclettes sont chargées.
MISE EN GARDE
Garder les doigts loin de
TOUTE pièce mobile!
Fixer une sangle en caoutchouc sur
chaque berceau et stabilisateur.
stabilisateur

1033439G-9/15
« clic »



VERROUILLER LES BICYCLETTES SUR LE PORTEUR. 
la bicyclette.


ACCÈS À L’ARRIÈRE LORSQUE LES BICYCLETTES SONT CHARGÉES
Soulever la
goupille-ressort…
DESSERRER
COMPLÈTEMENT LE
BOULON À OREILLES.
Stabiliser le bras
chargé en insérant la
queue à rotule dans
le trou. Desserrer la porte et serrer



L’enclenchement
du mât doit
produire un son de
déclic.
ENLEVER LA
GOUPILLE.
Tirer la porte pour l’éloigner
du véhicule alors que l’on fait
pivoter le mât…
FERMER LA
PORTE.
L’enclenchement
du mât doit
produire un son
de déclic.
Remettre la goupille
en place.
AVANT DE
PRENDRE LA
ROUTE

1033439G-10/15
Ce produit est couvert par la
garantie à vie limitée YAKIMA
« Vous l'aimez tant que vous l'utilisez »
Pour obtenir une copie de cette garantie, visiter le site Web www.
yakima.comou envoyer un courriel au [email protected]
encore composer le [phone]
EFFECTUER DES VÉRIFICATIONS
DE SÉCURITÉ.









AIDE TECHNIQUE OU PIÈCES DE
RECHANGE :
http://www.yakima.com Contacter votre
détaillant ou composer le
[phone]Du lundi au vendredide 7:00
à 17:00 heure normale du Pacique
C O N S E R V E R C E S I N S T R U C T I O N S !
AVERTISSEMENT
La visserie de fixation peut se desserrer avec le
temps. Vérifier avant chaque utilisation et serrer
au besoin. Le fait de négliger ces vérifications de
sécurité peut causer des dommages matériels, des
blessures ou la mort.
Certains dispositifs de réception de taille inférieure peuvent
ne pas accepter ce produit. Si l'on ignore les capacités de son
dispositif de réception d'attelage, consulter un professionnel de
l'automobile.
ENTRETIEN : Utiliser du lubrifiant non soluble dans
l'eau sur les pièces mobiles en métal. Utiliser un chiffon
doux imbibé d'eau et un détergent doux pour nettoyer
les pièces en caoutchouc.

LES BICYCLETTES.






bras.
MISE EN GARDE
Garder les doigts loin de TOUTE
pièce mobile!
ABAISSEMENT DES BRAS
IMPORTANTES LIMITES DE CHARGEMENT

PLUS DE 13 KG (30 LB) CHACUN. MAXIMUM 52 KG (120 LB).
— INSTALLATION —





— UTILISATION —





bicyclette ou des moteurs.



1033439G-11/15
LLAVE INGLESA (2X)
BASE (1X)
MORDAZA DE
SEGURIDAD (1X)
ARANDELA (1X)
FAJA DE
SUJECIÓN DE LA
LLANTA (12X)
CANDADO DEL
ENGANCHADOR (1X)
TORNILLO ABATIBLE (1X)
ARANDELA (1X)
ARANDELA (1X)
TUERCA HEXAGONAL (1X)
PERNO DEL
ENGANCHADOR (1X)
ARANDELA DE
SEGURIDAD (1X)
AdvertenciA importAnte
esfundamental que todos los soportes yaccesorIos yakIma estén sujetados de forma apropIada ysegura asu vehículo. sIno
se sujetan adecuadamente, se podrían producIr accIdentes automovIlístIcos ycausarle austed ootras personas serIas lesIones
corporales ola muerte. usted es el responsable de fIjar los soportes yaccesorIos asu automóvIl, revIsar las sujecIones antes de
usarlas eInspeccIonar perIódIcamente los productos para verIfIcar su ajuste osI han sufrIdo desgaste odaño. enconsecuencIa,
debe leer ycomprender todas las InstruccIones yprecaucIones sumInIstradas con su producto yakIma antes de su InstalacIón ouso.
sIno comprende todas las InstruccIones yprecaucIones, obIen, sI no tIene experIencIa mecánIca yno está famIlIarIzado del todo
con los procedImIentos de InstalacIón, debe llamar aun Instalador profesIonal, tal como un taller automotrIz calIfIcado ouna
tIenda de partes de automóvIl, para que le Instalen el producto.
SE DEBEN COMPRAR POR
SEPARADO:
Hitch Ski (Enganchador de esquís)
Transporta hasta 6 pares de esquís
o 4 tablas para nieve.
Parte Nº 8002418
Véase en www.yakima.com
No se utilice con un
extensor de enganchador.

con enganchadores de 2".
HERRAMIENTAS NECESARIAS:
llaves ajustables

1033439G-12/15
Alinee los agujeros del receptor
con los agujeros de la base.
INSERTE LA LENGÜETA
EN EL ENGANCHADOR
DEL VEHÍCULO.
TRABE LA ESPIGA AL ENGANCHE CON EL
CLIP DE SEGURIDAD O CON EL CERROJO.
Instale el pasador del
enganche, la arandela de
cierre y la arandela.


extremo del pasador.




ASEGURE EL MÁSTIL CON
LA UNIDAD DE LENGÜETA.


grande de mariposa.
¡SI LA LLANTA DE
REPUESTO CAUSA
INTERFERENCIA,
NO USE ESTE PRODUCTO!
RETIRE EL PASADOR.
Levante el mástil a su
posición
(un amigo podría ayudarlo).







AFLOJE LA
TUERCA 1/4 DE VUELTA .
ALINEE LOS
AGUJEROS
Instale el clip de
seguridad.
Instale el pasador, la arandela
de cierre y la arandela a partir
del lado derecho del receptor.
O

el enganche.

1033439G-13/15




CARGUE LAS DEMÁS
BICICLETAS.
Despliegue los brazos:
CARGUE PRIMERO
LA BICICLETA MÁS
GRANDE O LA MÁS
PESADA.
Tire rmemente de las fajas de sujeción sobre
el chasis; engánchelas en su posición.
Estabilice el
chasis de la
bicicleta en el
soporte.
Organice la disposición
de las bicicletas
para lograr la mejor
estabilización.

bicicleta con la cadena



ELEVE LOS BRAZOS
COMPLETAMENTE. Los brazos
se bloquearán en su posición.
Tire de la palanca hacia
usted y levante los brazos.
Las fajas de
sujeción se pueden
pasar por debajo
de los cables del
freno.
POSICIONAMIENTO DEL
SOPORTE
Para deslizar los soportes
a lo largo de los brazos del
transportador, el estabilizador
debe estar en posición vertical.
Cierre los soportes mientras carga
las bicicletas.
PRECAUCIÓN
¡Mantenga los dedos alejados de
TODAS las piezas móviles!
Fije una faja de sujeción de caucho en
cada soporte y estabilizador.
estabilizador

1033439G-14/15
"haga
clic"



ASEGURE LAS BICICLETAS AL TRANSPORTADOR. 

candado.
CÓMO TENER ACCESO A LA PARTE TRASERA CUANDO ESTÁN CARGADAS LAS BICICLETAS
Levante el pasador
de resorte…
AFLOJE EL PERNO DE
MARIPOSA COMPLETAMENTE.
Estabilice el brazo
cargado al insertar el
pasador de bola en el
agujero.
ierre la puerta y apriete el
perno grande de mariposa.

seguridad (paso siguiente).
Debe escuchar un
chasquido cuando
el mástil encaje en
su lugar.
RETIRE EL
PASADOR.
Retire la barrera del vehículo,
mientras gira el mástil…
CIERRE LA
BARRERA.
Debe escuchar
un chasquido
cuando el
mástil encaje
en su lugar.
Vuelva a colocar
el pasador.
ANTES DE
SALIR A
CARRETERA

1033439G-15/15
Este producto está respaldado por YAKIMA
“Love It Till You Leave It” y su garantía limitada
vitalicia
Para obtener una copia de esta garantía, visite el sitio Web www.
yakima.como envíenos un mensaje por correo electrónico a
[email protected], o bien, llámenos al [phone]
REALICE COMPROBACIONES
DE SEGURIDAD


forma segura sobre los chasises de las bicicletas.





ASISTENCIA TÉCNICA O PIEZAS DE
RECAMBIO:
http://www.yakima.comComuníquese con su
distribuidor o llame al
[phone]de lunes a viernesde 7:00 a.m. a
5:00 p.m. hora ocial del Pacíco
¡ C O N S E R V E E S T A S I N S T R U C C I O N E S !
ADVERTENCIA
Los accesorios para sujeción se pueden aflojar con el
tiempo. Revíselos antes de cada uso y apriételos si es
necesario. Si no se realizan comprobaciones
de seguridad, se pueden producir daños materiales,
lesiones personales o la muerte.
Es posible que algunos receptores de menor tamaño no acepten
este producto. Si no conoce las capacidades de su receptor de
enganchador, consulte con un profesional automotriz.
MANTENIMIENTO: Use un lubricante no soluble en
agua en las piezas metálicas móviles. Use un paño
suave con agua y detergente suave para limpiar las
partes de caucho.

LAS BICICLETAS.

para soltar la carga


hacia usted.

completamente.
PRECAUCIÓN
¡Mantenga los dedos alejados de
TODAS las piezas móviles!
CÓMO BAJAR LOS BRAZOS
LÍMITES DE CARGA IMPORTANTES

MáXIMO DE 30 LBS. (14KG) CADA UNA. (MáXIMO DE 120 LBS. (54KG))
— INSTALACIÓN —





— USO —


a sus bicicletas.


la bicicleta o motores.

reclinadas.
