Yakima LANDING PAD 22 User manual

INSTRUCTION #1035907D-1/12

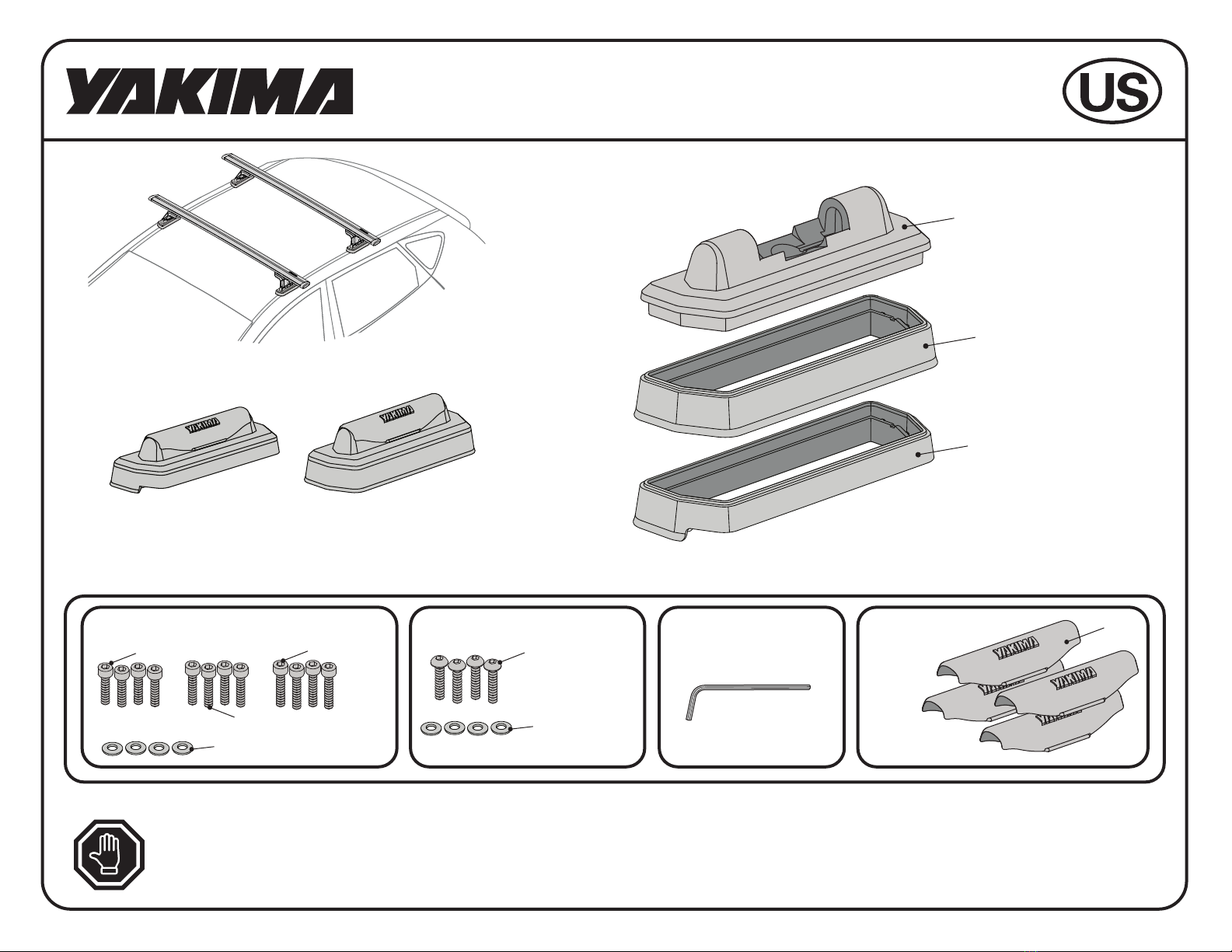

LANDING PAD 22
BASE COVERS
BASE 4X
FLAT PAD 4X
STEPPED PAD 4X
Refer to YAKIMA SkyLine or Control Tower instructions for important
warning and load limitations, and YAKIMA’s limited warranty.
Note: Crossbar spread is ixed.
INCLUDED TOOL:
5 mm hex wrench
M8 HARDWARE BAGM6 HARDWARE BAG
Metal Washers (4X)
Metal Washers (4X)
M6 X 28mm (4X)
M6 X 33mm (4X)
Landing Pad 22
with stepped pad Landing Pad 22 with lat pad
M8 X 35mm (4X)
HARDWARE BAG CONTENTS
(4X)
M6 X 40mm (4X)

4X
2
INSTRUCTION #1035907D-2/12
1

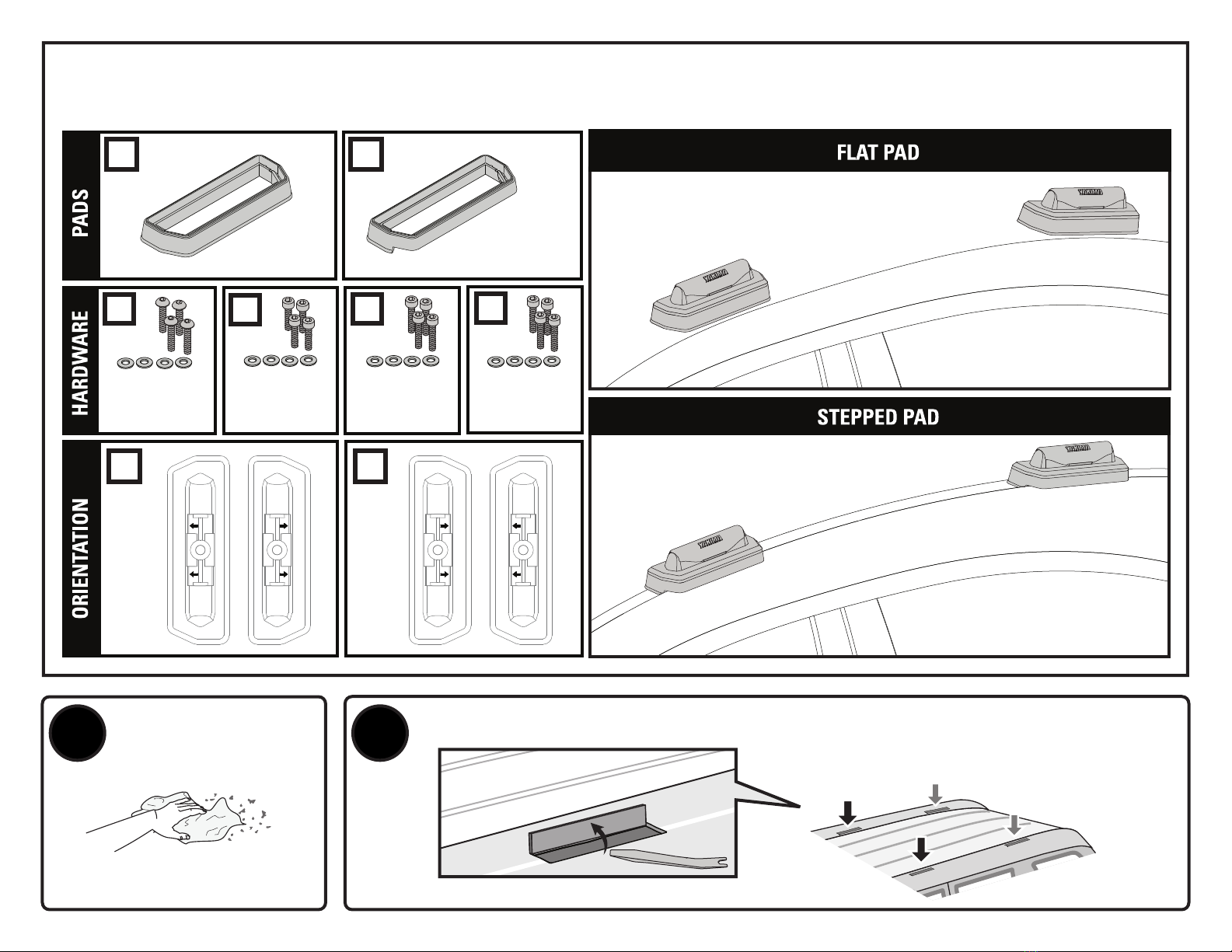

First look up your vehicle online at itlookup.yakima.com. You will ind hardware, base pad, and Landing
Pad orientations speciic to your vehicle listed in the measurements section or it notes section. These
will be the parts used for installation. Use this worksheet to check off which are required for your vehicle.
OPEN THE COVERPLATES.
Thoroughly clean
your vehicle’s roof.
Consult your vehicle’s owner’s manual to
determine how your cover plates are opened or
removed. This will vary from vehicle to vehicle.
lat pad
M8 X 35mm
hardware M6 X 28mm hardware M6 X 33mm hardware M6 X 40mm hardware
stepped pad

4X4X
INSTRUCTION #1035907D-3/12
3 4
A
B
CD
5
4X

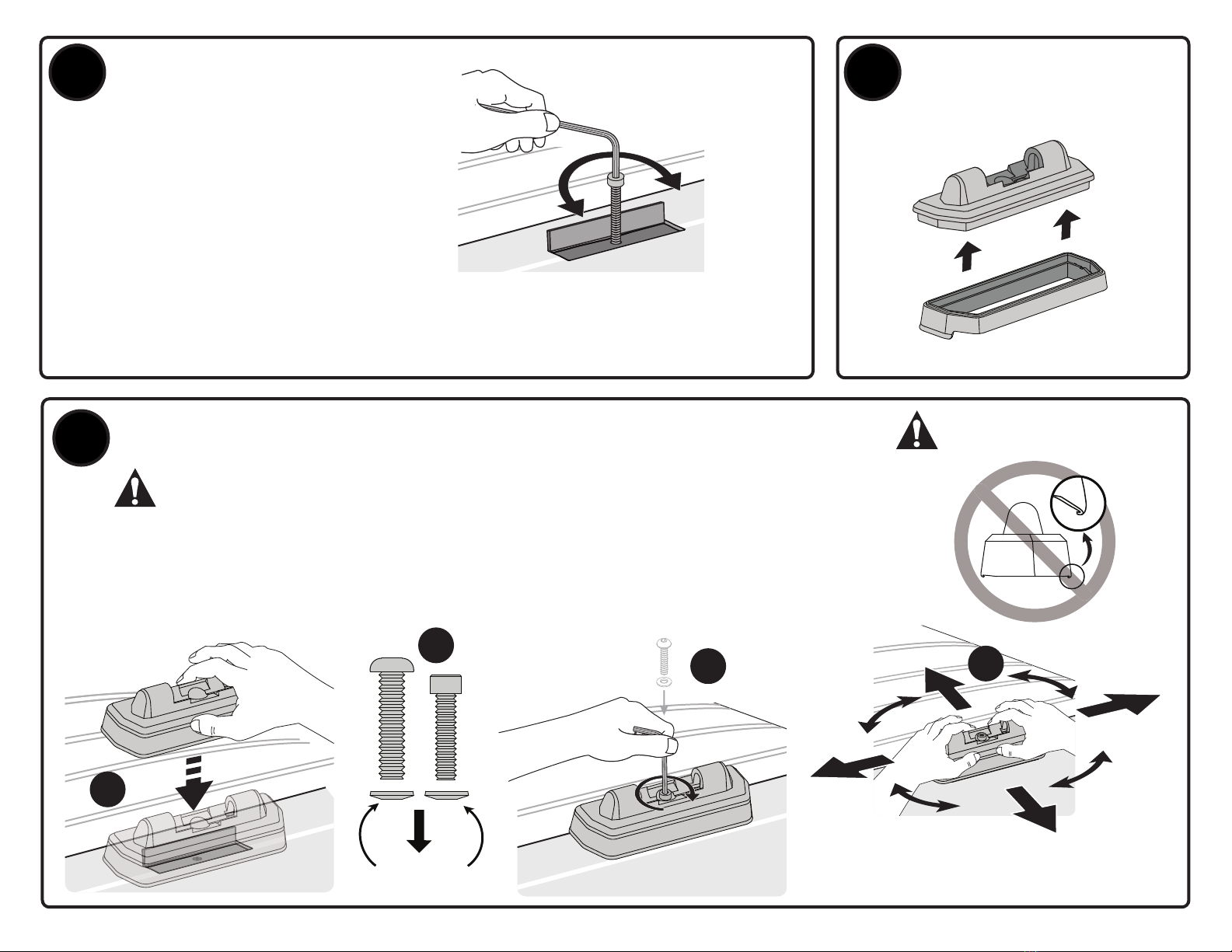

Attach each pad to each base.
PREPARE THREADS. INSTALL PADS TO BASES.
Be sure the threads are clear of paint by
carefully threading your fastener in and
out of the hole a few times while blowing
away any debris that accumulates.
NOTE: If there are multiple holes
in the front pocket, use the
forward-most holes. Use the
rear-most in the rear pockets to
gain maximum crossbar spread. NOTE: Some vehicles
have a plug in the threads
which must be removed.
ATTACH LANDING PADS USING YOUR VEHICLES
SPECIFIC HARDWARE IDENTIFIED ON PAGE 2.
A. Place Landing Pad over each roof pocket making sure arrows face
the direction speciic to your vehicle.
B. Install the metal washer on each bolt with the concave side facing up.
C. Using the 5mm hex wrench, guide fastener with washer through
Landing Pad, and into the threaded mounting point in the roof.
D. Jostle and rotate Landing Pad in all directions to ensure it is snug,
but also allows a small amount of adjustment to prepare for inal
alignment and tightening in step 6. Repeat for all Landing Pads.
Warning: do not allow
edges of pad to curl under!
NOTE: Final tightening will
happen in the next step.
Concave side up.
BE SURE TO USE
THE CORRECT
PADS AND
HARDWARE TO
AVOID VEHICLE
DAMAGE!

8
9
7
6
1.5 Nm (13.3 in lb)
INSTRUCTION #1035907D-4/12
4X
INSTALL COVERS WHEN
RACK IS NOT ATTACHED.
Using the covers will
help keep the bases
free of debris.
Be sure all hardware is secured
according to instructions. Failure
to perform safety checks before
driving away can result in property
damage, personal injury, or death.
READ THESE WARNINGS!
Make sure SkyLine
or Control Towers,
with bars installed,
seat completely with
Landing Pad. If they
do not seat properly,
repeat step 7.

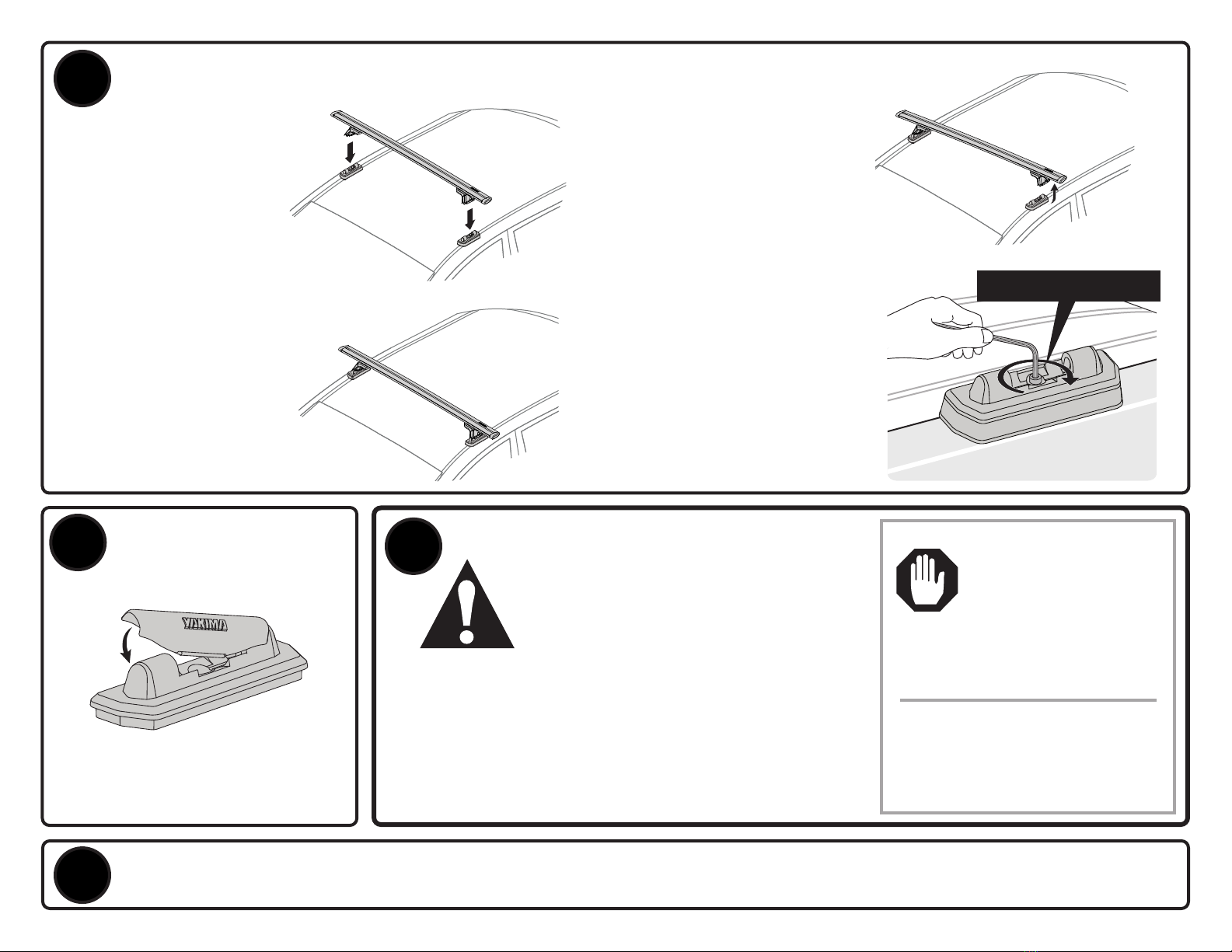

ADJUST LANDING PAD POSITIONS
THEN TIGHTEN THEM DOWN.
A. Using your SkyLine
or Control Tower
instruction as a
reference, carefully
place a bar and towers
assembly onto the
landing pads.
B. Align position of
Landing Pads to allow
SkyLine or Control
Towers to fully close.
C. Center cross bars
and attach SkyLine
or Control Towers to
crossbars according to
your SkyLine or Control
Tower instructions.
To review your vehicle’s
speciic weight limit and load
limitations for accessories,
visit itlookup.yakima.com.
DO NOT EXCEED
MAXIMUM WEIGHT
LIMIT FOR YOUR
VEHICLE.
Continue with SkyLine or Control Tower installation.
Attachment hardware can loosen
over time. Check and tighten if
necessary, before each use.
To avoid damage your vehicle’s inish
remove and clean Landing pads and
mounting points periodically as road
sediment will accumulate over time.
D. Open one SkyLine or Control
Tower cover, and lift it up while
the opposite tower is still
engaged.
E. While holding the SkyLine
or Control Tower above the
Landing Pad, fully tighten
Landing Pad to 1.5 Nm (13.3
in lb) (use the long end of the
wrench as shown). DO NOT
OVER TIGHTEN AS DAMAGE
TO THE ROOF MAY OCCUR.
F. Repeat the process again for the
other Landing Pads to ensure
they have not changed position.
G. Re-insert SkyLine or Control
Tower into the Landing Pad, fully
tighten tower (refer to tower
instruction) and close cover.
For additional product support
, visit yakima.com/support or
contact us directly at (888)925-
4621 Monday through Friday,
7:00 AM to 5:00 PM, PST.

INSTRUCTION #1035907D-5/12

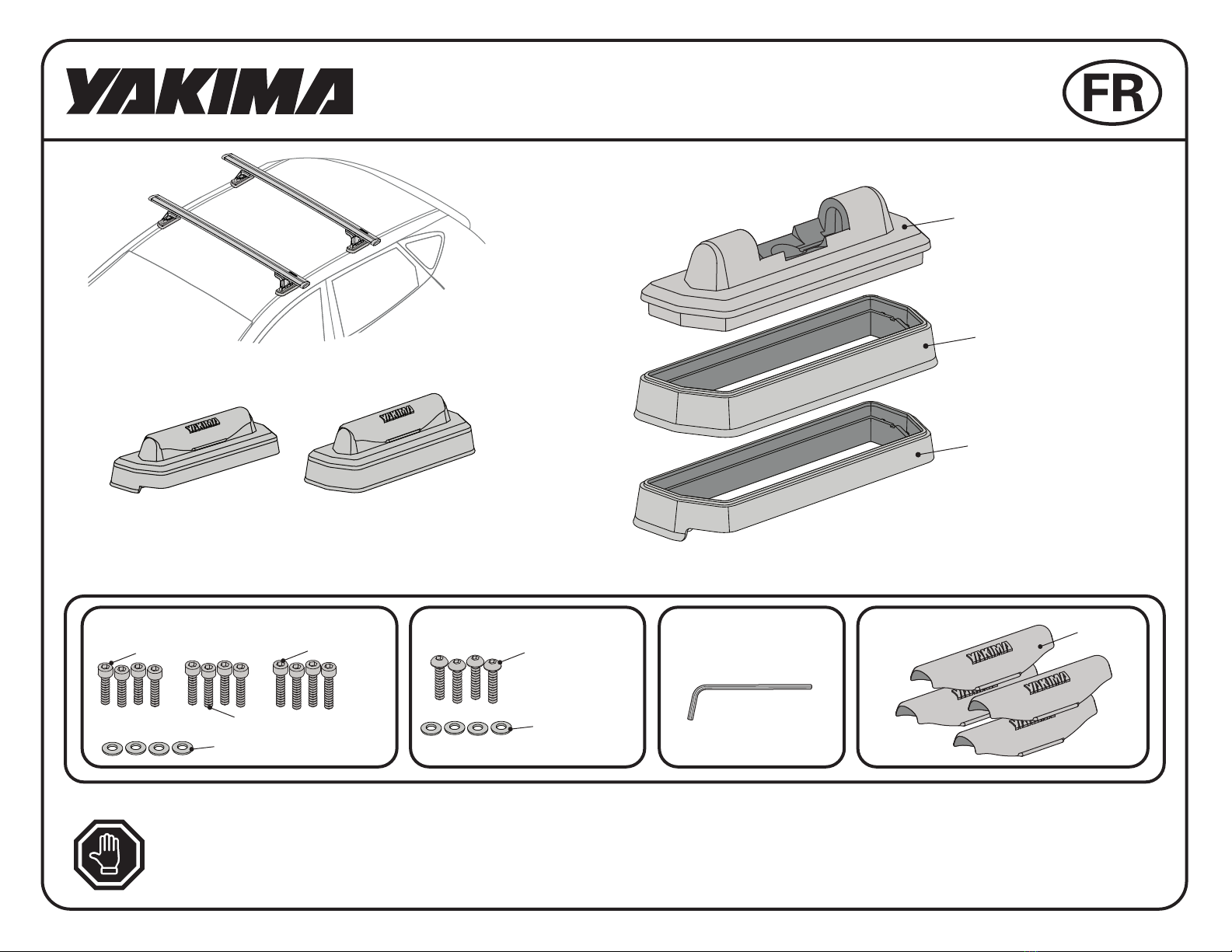

LANDING PAD 22
Caches
PATIN X 4
SOCLE PLAT X 4
SOCLE À
ÉPAULEMENT X 4
Consulter les instructions accompagnant les pieds SkyLine ou
Control Tower YAKIMA : on y trouvera des avertissements importants
et les limites de chargement, ainsi que la garantie limitée YAKIMA.
Remarque : la distance entre les
barres transversales est ixe
OUTIL INCLUS :
Clé hexagonale 5 mm
Quincaillerie M8Quincaillerie M6
Rondelles
métalliques (x 4)
Rondelles métalliques (x 4)
M6 X 28mm (x 4)
M6 X 33mm (x 4)
M6 X 40mm (x 4)
Patin Landing
Pad avec socle à
épaulement
Patin Landing Pad
avec socle plat
M8 X 35mm (x 4)
QUINCAILLERIE INCLUSE
(x 4)

4X
2
INSTRUCTION #1035907D-6/12
1
SOCLESORIENTATION QUINCAILLERIE
SOCLE PLAT
SOCLE À ÉPAULEMENT

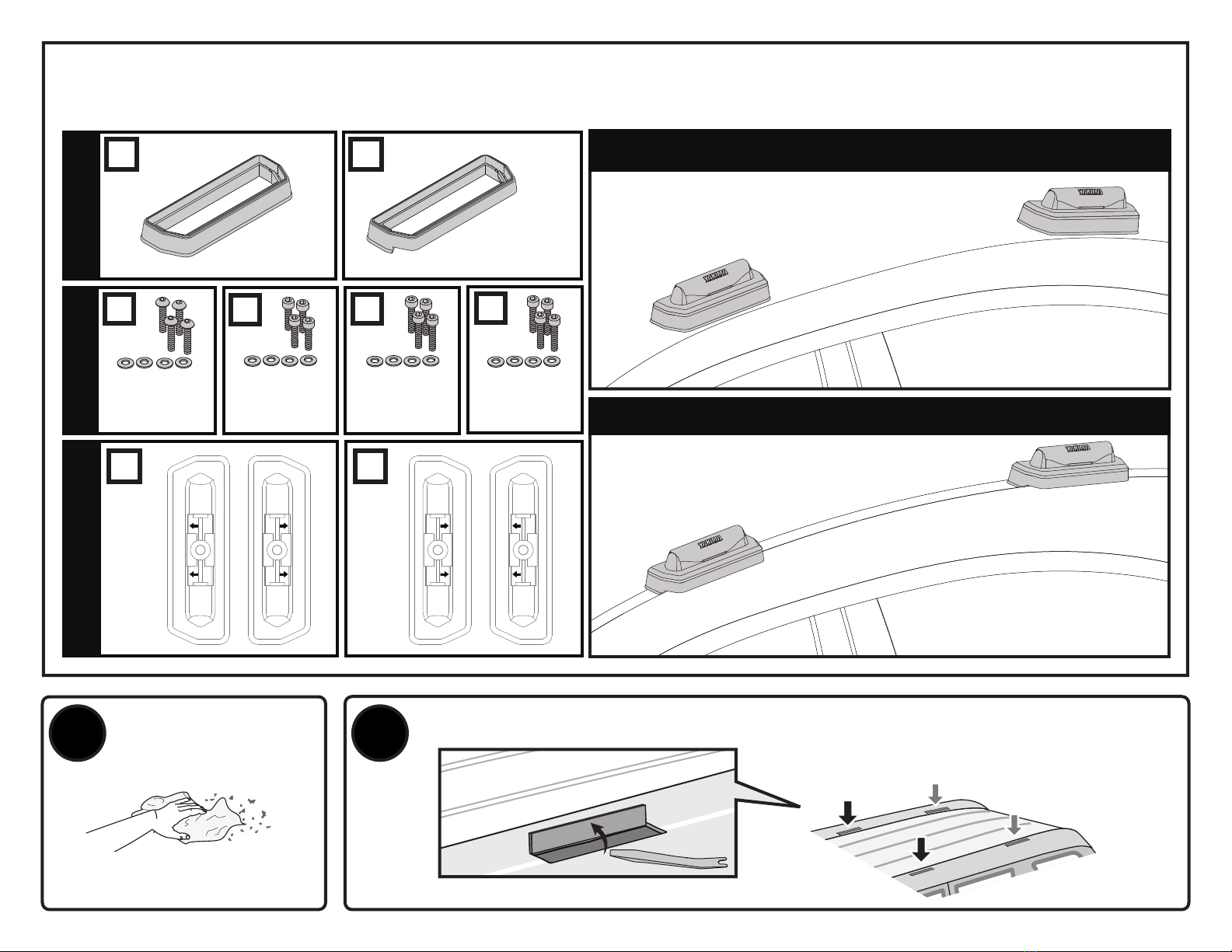

Tout d’abord, consulter sur le site itlookup.yakima.com et y retrouver le véhicule. Le site indique la quincaillerie, les socles et
l’orientation des patins Landing Pad spéciiques au véhicule dans la section “mesures” ou “notes de montage” (Fit Notes). Ce sont
les pièces nécessaires pour l’installation. Cocher dans les illustrations ci-dessous les pièces à utiliser pour le véhicule en question.
AOUVRIR LES OBTURATEURS.
Bien nettoyer le
toit du véhicule.
Consulter le manuel du véhicule pour savoir
comment ouvrir ou retirer les obturateurs.
Cela varie d’un véhicule à l’autre.
M8 X 35 mm
socle plat socle à
épaulement
M6 X 28mm M6 X 33mm M6 X 40mm

4X4X
INSTRUCTION #1035907D-7/12
3 4
A
B
CD
5
4X
Déposer chaque patin dans un socle.
PRÉPARER LES FILETS. RÉUNIR LES PATINS
À LEUR SOCLE.
Vériier que les ilets ne sont pas obstrués
par de la peinture en vissant et dévissant
soigneusement un boulon dans le trou
quelques fois tout en souflant pour
chasser les débris qui se formeraient.
REMARQUE : si les logements avant
comportent plusieurs trous, utiliser le
trou le plus à l’avant. Employer le trou le
plus à l’arrière dans les logements arrière
pour que la distance entre les barres
transversales soit la plus grande possible.
REMARQUE : sur certains
véhicules, les ilets sont protégés
par un bouchon : le retirer.
FIXER LES PATINS LANDING PADS À L’AIDE DE LA QUINCAILLERIE
SPÉCIFIQUE AU VÉHICULE INDIQUÉE EN PAGE 2.
A. Placer un patin Landing Pad sur chaque logement dans le toit en s’assurant que les
lèches pointent dans la direction spéciique au véhicule.
B. Eniler une rondelle métallique sur chacun des boulons, la face concave vers le haut.
C. À l’aide de la clé hexagonale de 5 mm, eniler le boulon muni de sa rondelle à
travers le patin Landing Pad et dans le trou de montage ileté du toit.
D. Faire pivoter et glisser le patin dans tous les sens pour vériier qu’il est bien en
place, mais conserver un certain jeu en vue de l’alignement et du serrage déinitifs
à l’opération 6. Procéder de la même façon pour les autres patins
AVERTISSEMENT : NE PAS LAISSER
LES REBORDS DES SOCLES SE
REPLIER EN-DESSOUS !
REMARQUE : le serrage
déinitif se fera dans
l’opération suivante.
Face concave
vers le haut.
S’ASSURER
D’EMPLOYER LES
BONS SOCLES
ET LA BONNE
QUINCAILLERIE
POUR ÉVITER
D’ENDOMMAGER
LE VÉHICULE !

8
9
7
6
1.5 Nm (13.3 in lb)
INSTRUCTION #1035907D-8/12
4X
POSER LES CACHES
QUAND LES BARRES NE
SONT PAS EN PLACE
Les caches empêchent que
des débris ne s’accumulent
dans les patins.
S’assurer que le montage est solide et
conforme aux instructions. Si l’on n’effectue
pas les vériications de sécurité avant de
prendre la route, on risque de provoquer des
dommages, des blessures ou même la mort.
LIRE CES AVERTISSEMENTS !
S’assurer que les
pieds SkyLine ou
Control Tower, avec les
barres en place, sont
complètement engagés
dans les patins Landing
Pad. S’ils ne s’engagent
pas complètement,
répéter l’opération 6.
AJUSTER LA POSITION DES PATINS
LANDING PAD ET LES SERRER ENSUITE.
A. En suivant les instructions
qui accompagnent
les pieds SkyLine ou
Control Tower, déposer
soigneusement une barre
munie de ses pieds sur les
patins.
B. Ajuster la position des
patins Landing Pad pour
que l’on puisse fermer
complètement les pieds
SkyLine ou Control Tower.
C. Centrer les barres
transversales et les serrer
dans les pieds SkyLine ou
Control Tower en suivant
les instructions qui
accompagnent les pieds.
Pour connaître la limite de chargement
spéciique du véhicule et les limites de
poids admissibles sur les accessoires,
consulter le site itlookup.yakima.com.
NE PAS DÉPASSER
LA LIMITE DE
CHARGE DU
VÉHICULE.
Poursuivre l’installation des pieds SkyLine ou Control Tower.
Les dispositifs de ixation peuvent
se desserrer à la longue. Les
inspecter avant chaque utilisation
et les resserrer au besoin.
Pour prévenir les dommages au ini du
véhicule, démonter périodiquement les
patins Landing Pad et les nettoyer ainsi
que leurs points de montage car des
sédiments s’y accumuleront à la longue.
D. Ouvrir le capot d’un pied SkyLine
ou Control Tower et le soulever
tandis que l’autre pied est
toujours accroché.
E. Tout en tenant le pied SkyLine
ou Control Tower au-dessus du
patin, serrer complètement le
boulon du patin à 1.5 Nm (13.3 in
lb) (employer le côté long de la
clé, tel qu’illustré). NE PAS TROP
SERRER, CAR ON RISQUERAIT
D’ENDOMMAGER LE TOIT.
F. Répéter l’opération pour les
autres patins Landing Pad en
faisant en sorte qu’ils n’aient
pas bougé.
G. Réengager le pied SkyLine ou
Control Tower dans le patin,
serrer le pied complètement
(suivre les instructions qui
accompagnent les pieds) et
rabattre le capot.
Pour obtenir plus de renseignements
sur ce produit prière de consulter le
site yakima.com/support ou de nous
appeler directement au (888) 925-
4621, du lundi au vendredi, entre 7
heures et 17 heures, heure du Paciique.

INSTRUCTION #1035907D-9/12

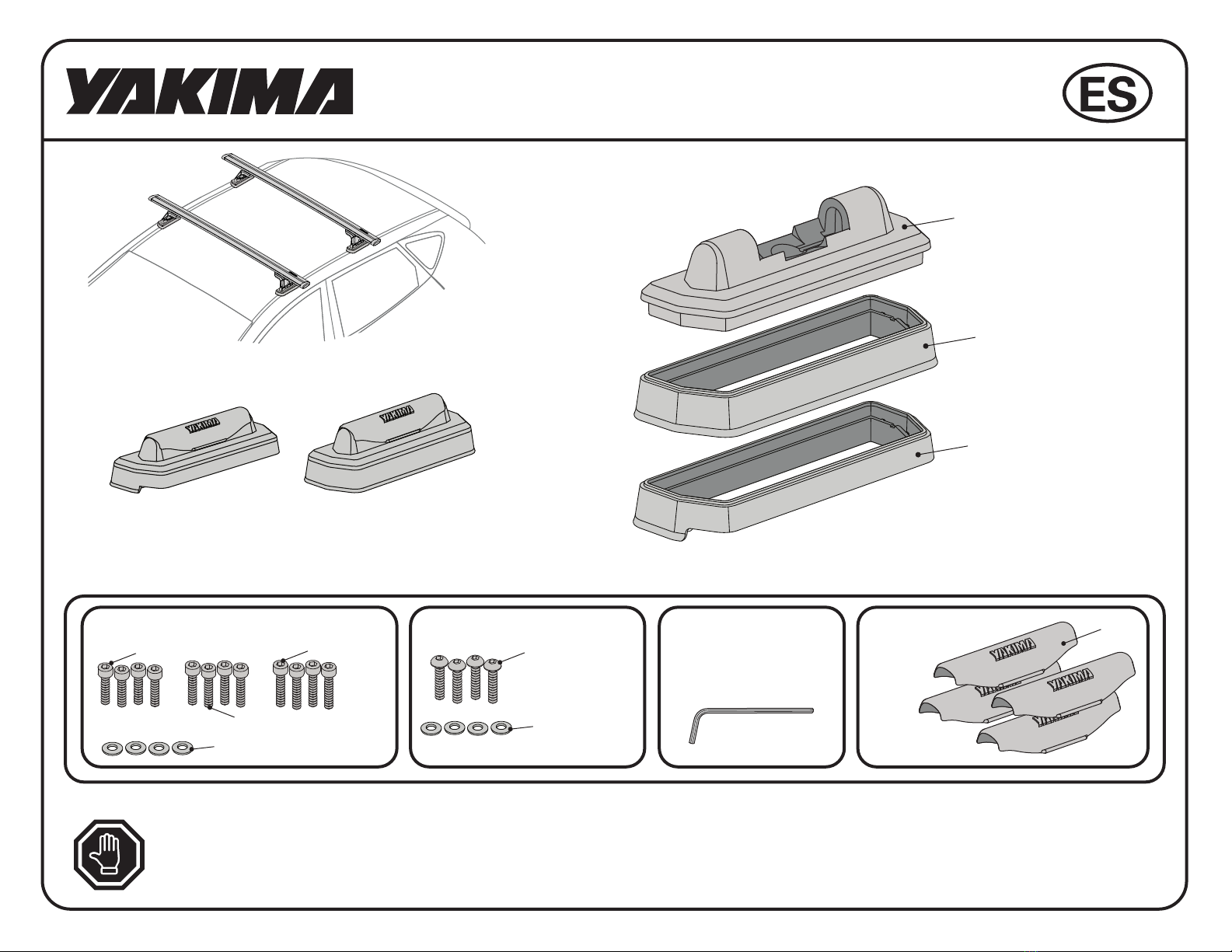

LANDING PAD 22
TAPAS DE
LAS BASES
BASE 4X
ALMOHADILLA
PLANA 4X
ALMOHADILLA CON
REBORDE 4X
Consulte las instrucciones de las torres SkyLine o Control
Tower de YAKIMA para conocer las advertencias importantes,
los límites de carga y la garantía limitada de YAKIMA.
Nota: La separación entre las
barras transversales está ijada.
HERRAMIENTA
INCLUIDA:
Llave hexagonal
de 5 mm
BOLSA DE PIEZAS M8BOLSAS DE PIEZAS M6
Arandelas de
metal (4X)
Arandelas de metal (4X)
M6 X 28mm (4X) M6 X 37mm (4X)
M6 X 33mm (4X)
Landing Pad 22 con
almohadilla con reborde Landing Pad 22 con almohadilla plana
M8 X 35mm (4X)
(4X)
CONTENIDO DE LAS BOLSAS DE PIEZAS

4X
2
INSTRUCTION #1035907D-10/12
1
ALMOHADILLASORIENTACIÓN PIEZAS DE
FIJACIÓN
ALMOHADILLA PLANA
ALMOHADILLA CON REBORDE
Primero visite itlookup.yakima.com para obtener información en línea sobre su vehículo. En las secciones Medidas o Notas de compatibilidad
(Fit Notes) encontrará las piezas de ijación, las almohadillas planas y las orientaciones de las Landing Pad especíicas para su vehículo. Estos
son los componentes necesarios para la instalación. Utilice esta hoja de trabajo para veriicar cuáles son los requeridos para su vehículo.
ABRA LAS PLACAS PROTECTORAS.
Limpie a fondo el
techo de su vehículo.
Consulte el manual del propietario de su vehículo
para saber cómo abrir o retirar las placas
protectoras. Esto varía de un vehículo a otro.
almohadilla
plana almohadilla con reborde
Piezas de
ijación
M6 X 28 mm
Piezas de
ijación
M8 X 35 mm
Piezas de
ijación
M6 X 33 mm
Piezas de
ijación
M6 X 40 mm

4X4X
INSTRUCTION #1035907D-11/12
3 4
A
B
CD
5
4X
Introduzca cada almohadilla en su base.
PREPARE LAS ROSCAS. INSTALE LAS
ALMOHADILLAS
EN LAS BASES.
Asegúrese de que los iletes de
las roscas estén libres de pintura.
Para esto, enrosque y desenrosque
cuidadosamente los tornillos varias
veces. Sople al mismo tiempo para alejar
toda partícula que pudiera acumularse.
NOTA: Si la cavidad delantera tiene más
de un oriicio, utilice el que se encuentre
más adelante. En la cavidad trasera,
utilice el oriicio que se encuentra más
atrás para lograr la mayor separación
posible entre las barras transversales.
NOTA: Ciertos vehículos
cuentan con tapones
protectores de los iletes de
rosca que se deben retirar.
UTILICE LAS PIEZAS DE FIJACIÓN ESPECÍFICAS PARA SU VEHÍCULO
IDENTIFICADAS EN LA PÁGINA 2 PARA INSTALAR LAS LANDING PAD.
A. Coloque una Landing Pad en cada cavidad del techo, asegurándose de que las
lechas queden apuntando en la dirección especiicada para su vehículo.
B. Instale una arandela de metal en cada tornillo con el lado cóncavo hacia arriba.
C. Utilice la llave hexagonal de 5 mm para guiar el tornillo con arandela a través
de la Landing Pad y del oriicio roscado de montaje del techo.
D. Empuje y gire la Landing Pad en todas las direcciones para asegurarse de que
quede ajustada dejando un cierto juego para prever la alineación y el apretado
inal en el paso 6. Repita las etapas para todas las Landing Pad.
ADVERTENCIA: ¡EVITE QUE LOS
BORDES SE PLIEGUEN DEBAJO
DE LA ALMOHADILLA!
NOTA: El ajuste inal se
realizará en el paso siguiente.
El lado cóncavo
hacia arriba.
¡ASEGÚRESE DE
UTILIZAR LAS
ALMOHADILLAS Y LAS
PIEZAS DE FIJACIÓN
APROPIADAS PARA
EVITAR QUE EL
VEHÍCULO SE DAÑE!

8
9
7
6
1.5 Nm (13.3 in lb)
INSTRUCTION #1035907D-12/12
4X
INSTALE LAS TAPAS
CUANDO LAS TORRES
NO ESTÉN FIJADAS.
Si instala las tapas, las
bases se mantendrán
libres de partículas.
Cerciórese de que todas las piezas de ijación
estén aseguradas según las instrucciones. Si
no se realizan las veriicaciones de seguridad
antes de partir, se pueden provocar daños
materiales, heridas corporales o la muerte.
¡LEA ESTAS ADVERTENCIAS!
Cerciórese de que
las torres SkyLine o
Control Towers, con
las barras instaladas,
queden bien asentadas
sobre las Landing Pad.
De lo contrario, repita
el paso 6.
AJUSTE LAS POSICIONES DE LAS LANDING PAD Y LUEGO APRIÉTELAS.
A. Utilice las instrucciones de
las torres SkyLine o Control
Towers como referencia para
colocar cuidadosamente una
barra con el par de torres en las
almohadillas.
B. Alinee la posición de las
Landing Pads para permitir que
las torres SkyLine o Control
Towers queden correctamente
posicionadas.
C. Centre las barras transversales
y ije las torres a dichas barras
siguiendo las instrucciones que
vienen con las torres SkyLine o
Control Towers.
Para veriicar los límites de peso y de
carga especíicos de los accesorios para
su vehículo, visite itlookup.yakima.com.
NO EXCEDA EL
LÍMITE MÁXIMO
DE PESO PARA SU
VEHÍCULO.
Continúe la instalación de las torres SkyLine o Control Tower.
Las piezas de ijación se pueden alojar
después de un cierto tiempo. Veriique antes
de cada uso y, si es necesario, apriételas.
Para evitar que el acabado de su vehículo
resulte dañado, retire y limpie periódicamente
las Landing Pad y los puntos de montaje ya
que se pueden acumular partículas de la ruta
después de un cierto tiempo.
D. Abra una tapa de una torre SkyLine
o Control Tower y manténgala
levantada mientras la torre opuesta
sigue enganchada.
E. Mientras sostiene la torre SkyLine o
Control Tower sobre la Landing Pad,
apriete completamente la Landing
Pad con una fuerza de 1.5 Nm (13.3 in
lb) (utilice el extremo más largo de la
llave, como se ilustra). NO APRIETE
EXCESIVAMENTE PORQUE PUEDE
DAÑAR EL TECHO.
F. Repita el proceso nuevamente con las
otras Landing Pad, asegurándose de
que no hayan cambiado de posición.
G. Vuelva a introducir las torres SkyLine
o Control Tower en la Landing
Pad, apriete completamente la
torre y cierre la tapa (consulte las
instrucciones de las torres).
Para solicitar ayuda adicional sobre el
producto, visite yakima.com/support
o póngase en contacto directamente
con nosotros llamando al (888)925-
4621, de lunes a viernes, de 7:00 a
5:00 P.M., hora del Pacíico.
