Yakima Universal MightyMount User manual

— UNIVERSAL —
MightyMount
1033297A - 1/18
Part #1033297 Rev.A
IMPORTANT WARNING!
IT IS CRITICAL THAT ALL YAKIMA RACKS AND ACCESSORIES BE PROPERLY AND SECURELY ATTACHED TO YOUR VEHICLE.
IMPROPER ATTACHMENT COULD RESULT IN AN AUTOMOBILE ACCIDENT, AND COULD CAUSE SERIOUS BODILY INJURY
OR DEATH TO YOU OR TO OTHERS. YOU ARE RESPONSIBLE FOR SECURING THE RACKS AND ACCESSORIES TO YOUR
CAR, CHECKING THE ATTACHMENTS PRIOR TO USE, AND PERIODICALLY INSPECTING THE PRODUCTS FOR ADJUSTMENT,
WEAR, AND DAMAGE. THEREFORE, YOU MUST READ AND UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS
SUPPLIED WITH YOUR YAKIMA PRODUCT PRIOR TO INSTALLATION OR USE. IF YOU DO NOT UNDERSTAND ALL OF THE
INSTRUCTIONS AND CAUTIONS, OR IF YOU HAVE NO MECHANICAL EXPERIENCE AND ARE NOT THOROUGHLY FAMILIAR
WITH THE INSTALLATION PROCEDURES, YOU SHOULD HAVE THE PRODUCT INSTALLED BY A PROFESSIONAL INSTALLER
SUCH AS A QUALIFIED GARAGE OR AUTO BODY SHOP.
• Follow the Fitting Process
on the next page to match
the size of your factory or
square bars.
• Do not install
KayakStackers (single-post
style), or AnkleBiters. They
will not work with this
product.
Install Universal
MightyMounts opening to
the front of the vehicle.
YAKIMA
WRENCH
(shown for accessory, Cobra bike carrier)
4 EACH:
Kit contains 4 of each piece of hardware
(excluding the wrench).
SET OF PADS
SMALL BAIL
(marked “A”)
LARGE BAIL
(marked “B”)
THUMB-WHEEL
LONG HEX BOLT
(for large bail)
SHORT HEX BOLT
(for small bail)
BARREL
SLEEVE
SHORT
CARRIAGE BOLT
LONG
CARRIAGE BOLT
SPACER
ADAPTER
BACKBONE
WASHER
NUT

1033297A - 2/18

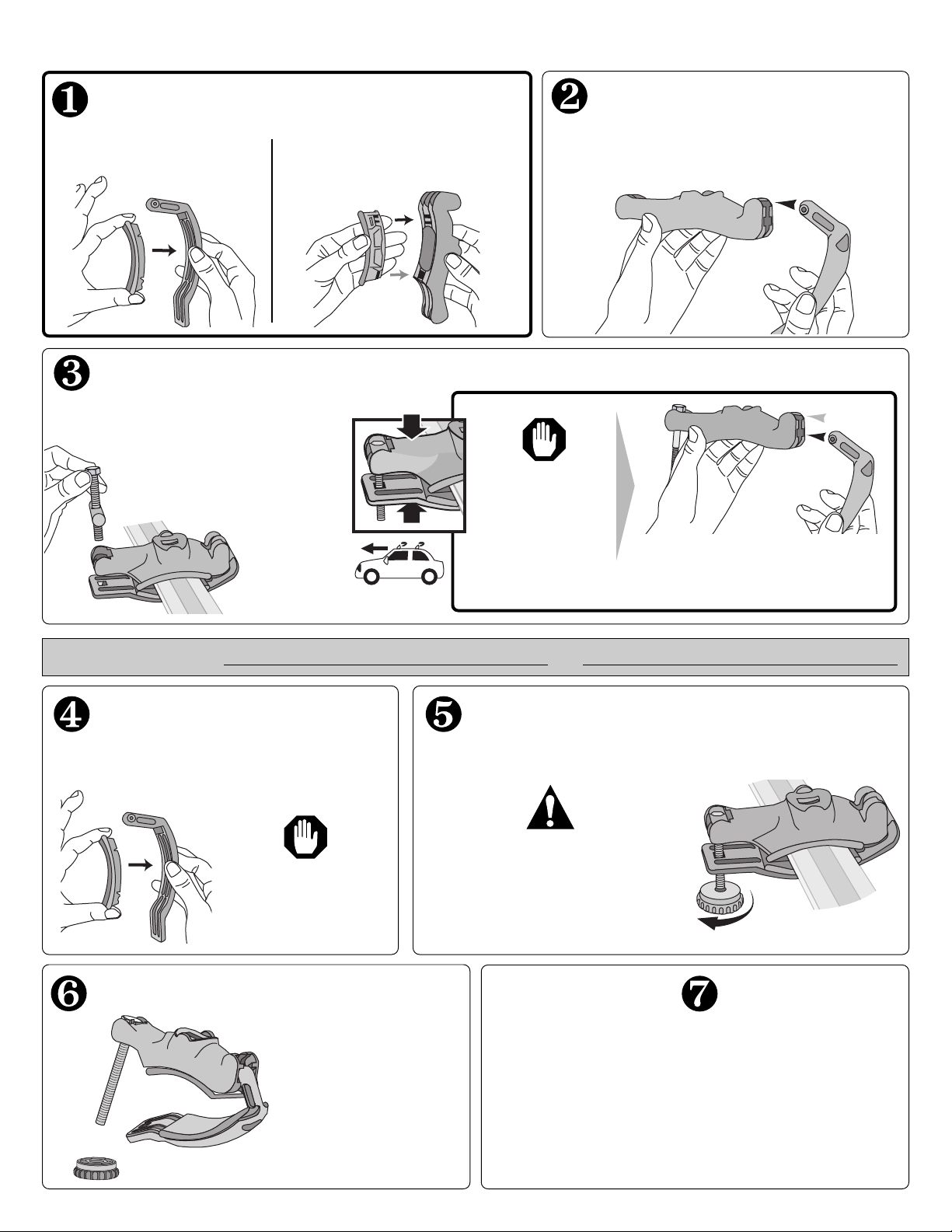

Press a pad into the
smaller bail (marked “A”).
• Close and compress the
mount around the bar.
• Insert a short hex bolt into the
hex opening in the barrel
sleeve, and insert into mount.
Use the upper hinge slot
on the backbone.
Press a pad into the backbone.
(You may need to rotate the pad
to fit correctly.)
INSTALL PADS TO ONE SET OF MOUNTS.
Place the mount onto the bar, opening toward the front of the car.
ATTACH SMALL BAIL TO
BACKBONE.
IF THE BOLT DOES NOT EXTEND,
remove the bail, and set the end
into the lower slot.
Bolt threads
MUST extend
below the
closed bail.
IF THE BOLT THREADS STILL DO NOT
EXTEND BELOW THE CLOSED BAIL:
Always install the
pad on the bail for
this fitting process.
ATTACH THE THUMB-WHEEL:
If there is any looseness, or the mounts can slide
on the bar, follow the fitting process again.
FITTING PROCESS (Find the parts that fit your crossbars.)
REMOVE THE FITTED MOUNT FROM THE BAR.
BAIL
BACKBONE
USE THE ACCESSORY CHART ON
THE FOLLOWING PAGES.
•Determine which carriage bolt you will need,
and whether adapter or spacer will be used.
• Some parts may replace your accessory
hardware. Follow the diagrams in the chart.
Repeat the fitting process until
the MightyMount conforms to
the size of your crossbars when
the wheel is tightened.
• Assemble the
remaining mounts,
and carefully set
them aside.
•Do not discard the
unused parts (you
may use them on
future vehicles).
Always use the SHORT bolt with SMALL bail — and LONG bolt with LARGE bail.
• Use the larger bail (marked “B”)
with longer bolt.
• Repeat step 2 and 3.

1033297A - 3/18
*

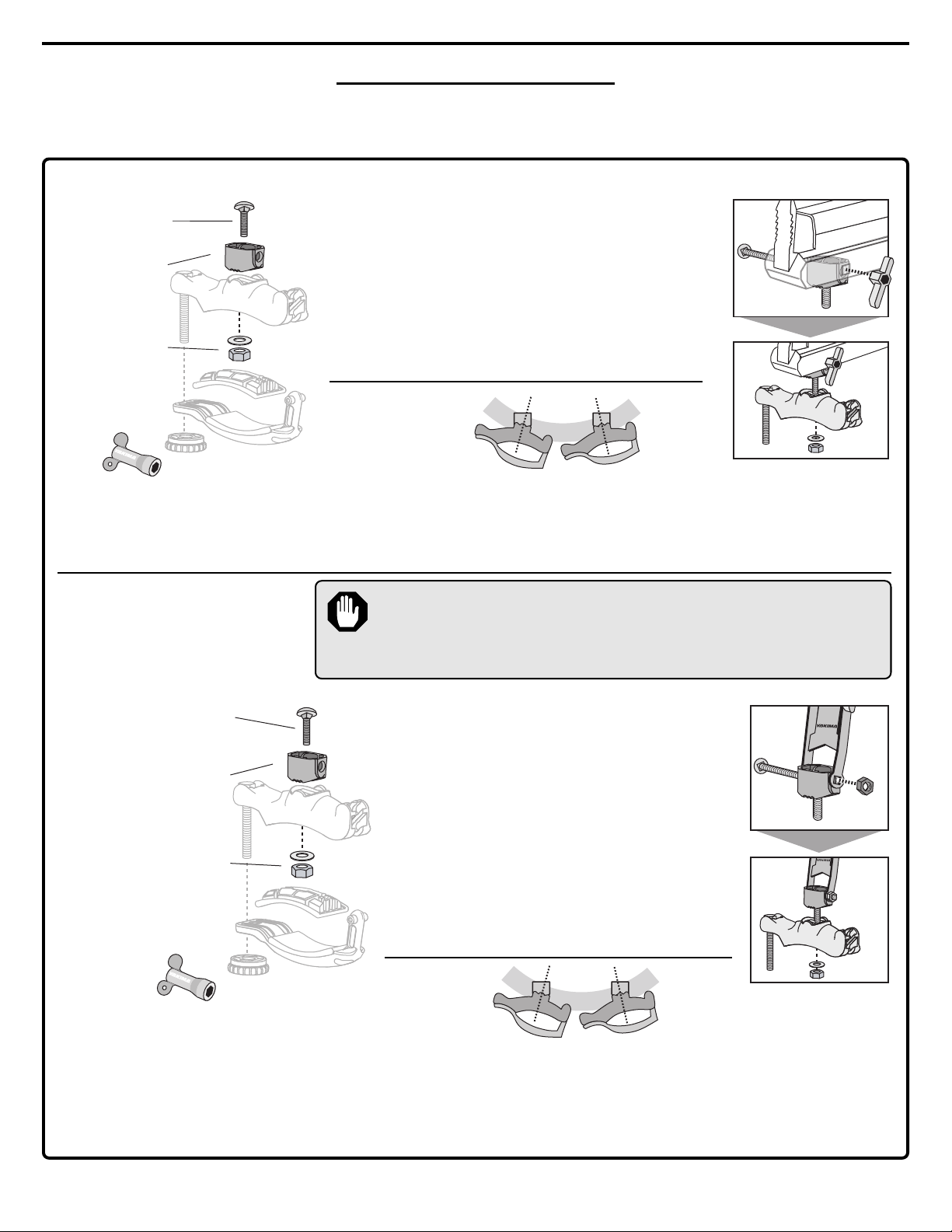

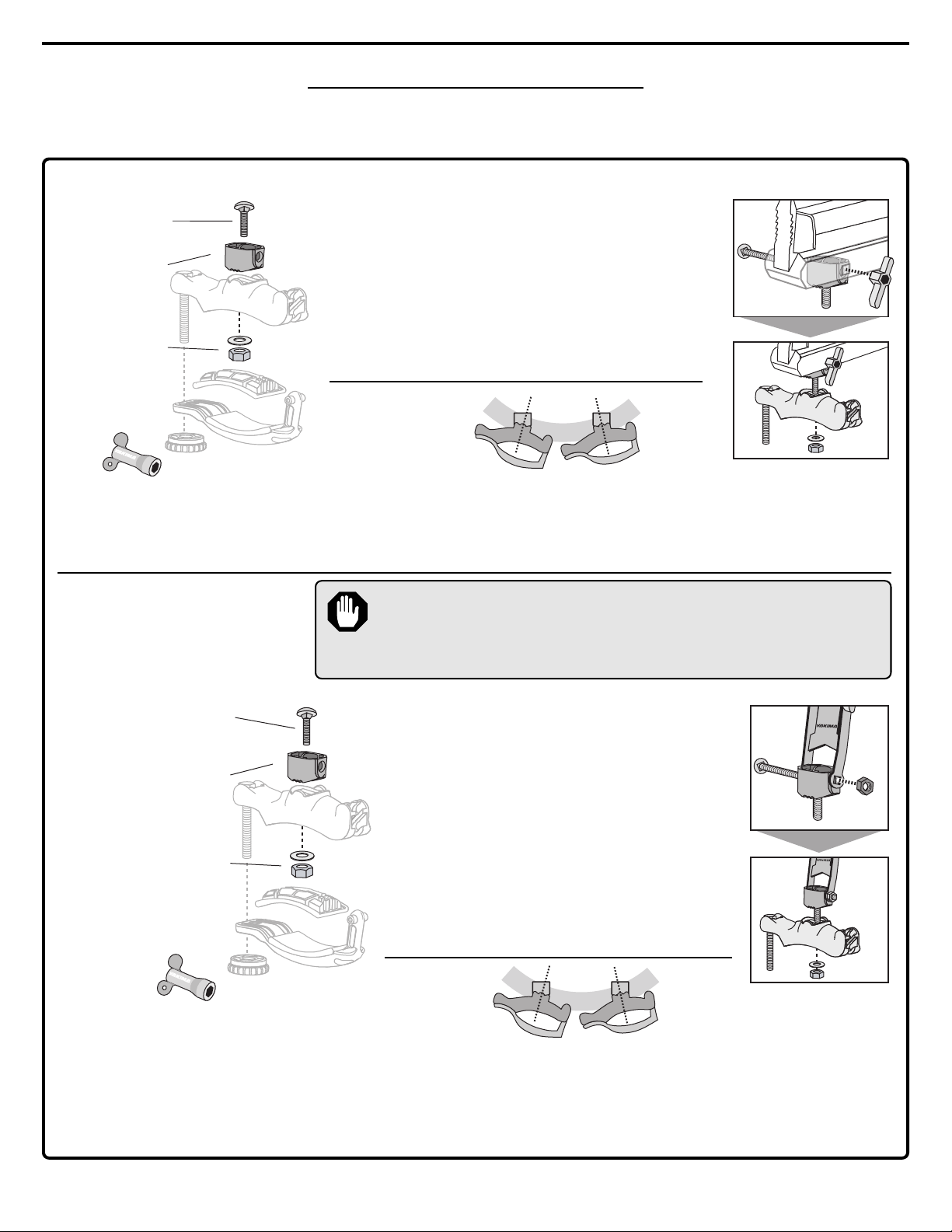

ACCESSORY CHART
1. Find your accessory, and follow the diagram.
2. Install the spacer or the adapter depending on your accessory.
WATER, BIKES, AND CARGO: continued next pages➤
SNOW* REMOVE THE UPPER PAD BEFORE CONTINUING.
1. Insert the short carriage bolt into the adapter
and attach to the accessory using the
accessory’s hardware.
2. Secure the adapter and accessory to the
backbone using the wrench.
3. Reattach the pad.
4. Attach to crossbar, secure with bail and wheel.
5. Read warnings on final page!
SHORT
CARRIAGE BOLT
ADAPTER
WASHER AND
NUT
REMOVE THE UPPER PAD BEFORE
CONTINUING.
1. Insert the short carriage bolt into the
adapter and attach to the accessory using
the accessory’s hardware.
2. Secure the adapter and accessory to the
backbone using the wrench.
3. Reattach the pad.
4. Attach to crossbar, secure with bail and
wheel.
5. Read warnings on final page!
SHORT
CARRIAGE BOLT
ADAPTER
WASHER
AND NUT
SNOW*
with added
binding clearance
DO NOT INSTALL WITH SNOW ACCESSORIES ONTO ROUNDBARS.
This product cannot support ski/snowboard accessories when
installed onto symetrically rounded crossbars.
WRENCH
ADAPTER POSITION:
If your factory bars are angled, and the adapter is not
flat against the accessory, loosen the carriage bolt and
rotate the adapter on the MightyMount.
You will need to remove the pad; be sure to replace it
once the bolt is tightened.
WRENCH
ADAPTER POSITION:
If your factory bars are angled, and the adapter is not
flat against the accessory, loosen the carriage bolt and
rotate the adapter on the MightyMount.
You will need to remove the pad; be sure to replace it
once the bolt is tightened.

1033297A - 4/18
WATER* and
UPRIGHT BIKES**
LONG
CARRIAGE BOLT
SPACER
WASHER AND NUT
*KAYAK STACKERS (single-post style) will not
work with this product.
**ANKLEBITERS will not work with this product.
**COBRA CARRIERS SEE BELOW.
Cobra and
KingCobra
ADAPTER
USE COBRA
CARRIAGE BOLT
(accessory here)
REMOVE THE UPPER PAD BEFORE CONTINUING.
1. Insert the long carriage bolt through the accessory and
into the spacer (your accessory may look different).
2. Secure the spacer and accessory to the backbone using
the washer and nut. Tighten with wrench.
3. Reattach the pad.
4. Attach to crossbar, secure with bail and wheel.
5. Read warnings on final page!
(Cobra plate)
REMOVE THE UPPER PAD BEFORE
CONTINUING.
1. Insert the carriage bolt from your Cobra
carrier, through the adapter and the
Cobra plate.
2. Secure the adapter and Cobra plate to
the backbone using the Cobra knob.
3. Reattach the pad.
4. Attach to crossbar, secure with bail and
wheel.
5. Read warnings on final page!
COBRA WHEEL TRAY:
Use the long carriage
bolt from this kit.
BIKE WHEEL TRAY:
Use the short carriage
bolt from this kit.
CARGO: continued next page ➤
ADAPTER POSITION:
If your factory bars are angled, and the
adapter is not flat against the accessory,
loosen the carriage bolt and rotate the
adapter on the MightyMount.
You will need to remove the pad; be sure
to replace it once the bolt is tightened.
WRENCH
SPACER POSITION:
If your factory bars are angled, and the spacer is not
flat against the accessory, loosen the carriage bolt
and rotate the spacer on the MightyMount.
You will need to remove the pad; be sure to replace
it once the bolt is tightened.
WRENCH
WRENCH
(Cobra knob)

1033297A - 5/18

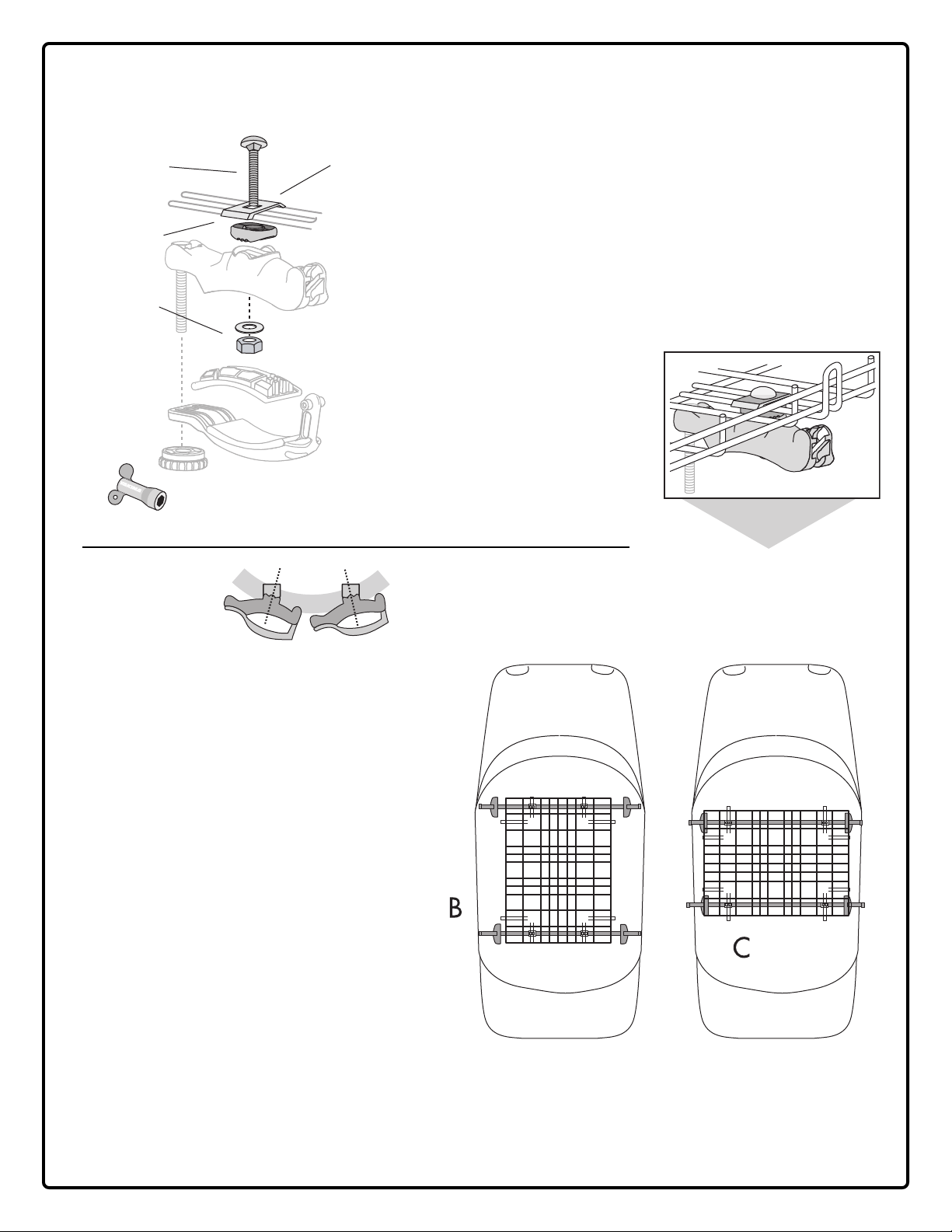

BASKET CASE (cargo):
LONG
CARRIAGE BOLT
SPACER
WASHER
AND NUT
BASKET CASE
WIRE CLIP
Be sure the bolts pass through
the wire loops on the
BOTTOM of the basket.
Basket will sit above bars as in option B
and C (BasketCase instructions).
SPACER POSITIONING:
If your factory bars are angled, and the
spacer is not flat against the accessory,
loosen the carriage bolt and rotate the
spacer on the MightyMount.
You will need to remove the pad, be sure
to replace it once the bolt is tightened.
REMOVE THE UPPER PAD BEFORE
CONTINUING.
1. Insert the long carriage bolt
through the wire-clip and basket
loops, into the spacer and
backbone.
2. Secure the spacer and basket to
the backbone using the washer
and nut. Tighten with wrench.
3. Reattach the pad.
4. Attach to crossbar, secure with
bail and wheel.
5. Read warnings on final page!
WRENCH

1033297A - 6/18
TECHNICAL ASSISTANCE
OR REPLACEMENT PARTS
Contact your dealer or call
[phone]
Monday through Friday,
7:00 AM to 5:00 PM, PST
WARNING: BE SURE ALL HARDWARE IS SECURED ACCORDING TO INSTRUCTIONS. ATTACHMENT
HARDWARE CAN LOOSEN OVER TIME. CHECK BEFORE EACH USE, AND TIGHTEN IF NECESSARY.
LIMITED WARRANTY: Yakima Products (“Yakima”) will repair or replace merchandise which proves defective in materials and/or workmanship. The limited warranty is effective
for three years from the date of purchase. The limited warranty is applicable only if the Fit List and instructions are followed and the products are used properly. If a customer
believes that a Yakima product is defective, the customer must return it to an authorized Yakima dealer with proof of purchase. Yakima will then issue authorization to the dealer
for the return of these products. If an article is found to be defective upon inspection by Yakima, Yakima will repair or replace the defective article at its discretion without charge.
The customer will pay freight to Yakima, and Yakima will pay any applicable return freight. Unauthorized returns will not be accepted. Normal wear and tear of Yakima products
or damage resulting from misuse, accidents, or alterations are not covered by this Limited Warranty.The purchaser acknowledges that Yakima has no control over the attachment
of its products to vehicles or the attachment of items to the Yakima products. Accordingly, Yakima cannot assume responsibility for any damage to any property arising out of the
improper attachment or use of its products. In addition, this Limited Warranty applies only to Yakima products and not to other products used in conjunction with Yakima products.
This Limited Warranty is in lieu of all other warranties, expressed or implied, and does not cover consequential damages of any kind that may arise from the use or misuse of any
Yakima product.
KEEP THESE INSTRUCTIONS!

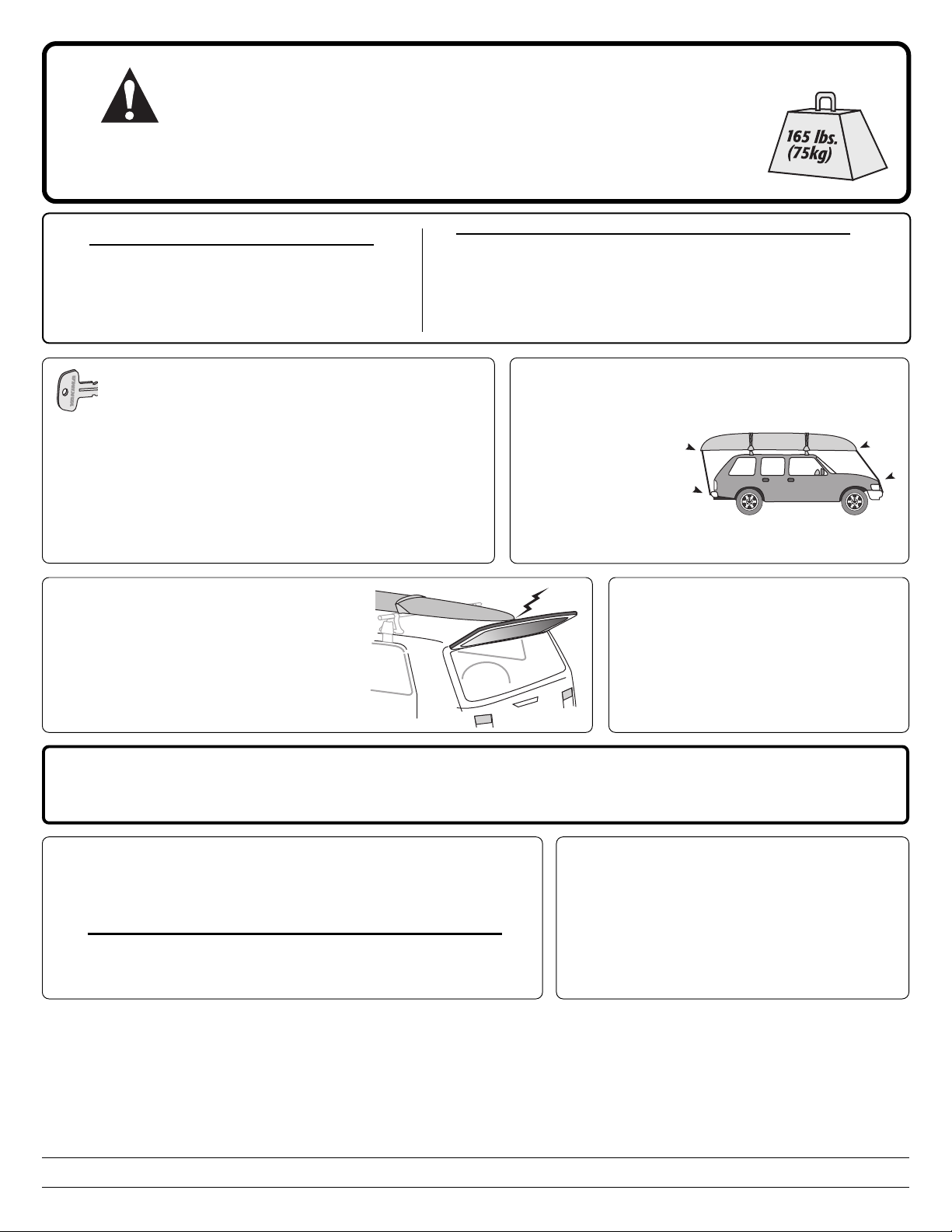

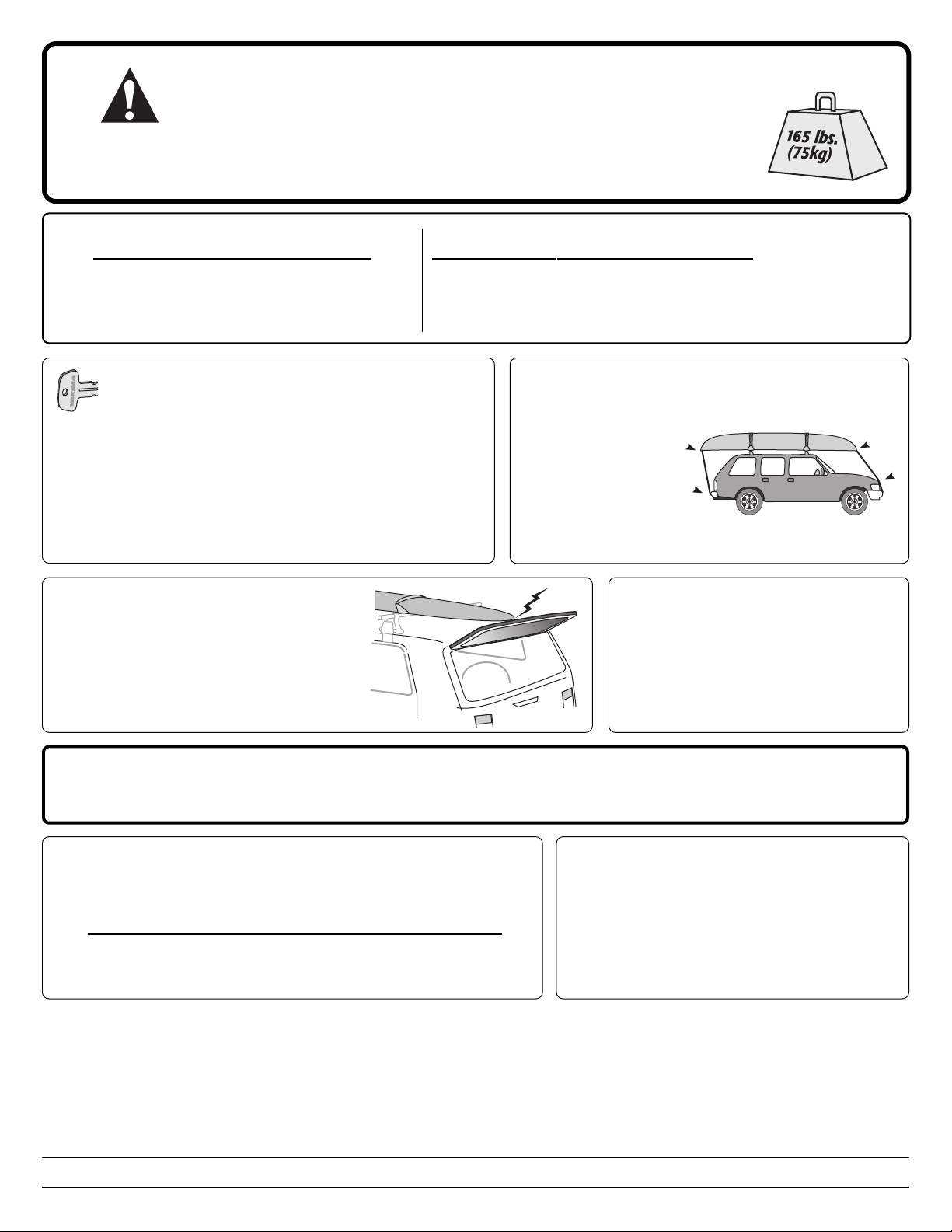

REMOVING YOUR ACCESSORY
Unscrew the wheels, carefully remove
your acessory from the car.
Follow the YAKIMA Fit List or your owner’s manual for
your rack’s weight limit. Do not exceed the factory
weight limit of your vehicle’s racks.
Maximum weight is 165 lbs. (75 kg) unless otherwise noted.
RE-INSTALLING ACCESSORY
• Carefully tighten the thumb-wheels after reinstallation.
• FOLLOW SAFETY CHECKS IN ACCESSORY INSTRUCTIONS
EVERY INSTALLATION.
ANTENNA
Antenna on the roof may need to
be removed to prevent
interference with long loads.
WEIGHT
LIMITS
REMOVE ACCESSORY BEFORE ENTERING AN
AUTOMATIC CAR WASH.
MAINTENANCE
Use non-water soluble lubricant on screws. Use a soft
cloth with water and mild detergent to clean plastic parts.
Some longer loads may prevent the
rear hatch from fully opening.
ALWAYS USE CAUTION WHEN
OPENING YOUR HATCH.
REAR HATCH
• There must be adequate clearance for
installing accessory locks.
• If the accessory lock housing comes in
contact with the vehicle, even after loading
the rack, do not install them.
Always tie down
both ends of long
loads to vehicle.
Failure to do so can
result in property
damage, personal
injury, or death.
TIE DOWN LONG LOADS.
ACCESSORY LOCKS CAN LOCK THE MOUNTS
TO THE RACKS
(lock housings purchased separately)

— UNIVERSAL —
MightyMount
1033297A - 7/18
• Suivre les instructions de
préparation à la page suivante
pour choisir les pièces
correspondant à la taille des
barres transversales, d’origine
ou carrées.
• Ne pas employer cet
adaptateur pour poser des
appuis KayakStacker (à un
seul poteau) ou un porte-vélo
AnkleBiter: ce produit ne leur
convient pas.
Poser les adaptateurs MightyMount
Universal avec l’ouverture vers
l’avant du véhicule.
CLÉ YAKIMA
(Illustration correspondant au porte-vélo Cobra)
4x CHACUNE DE CES PIÈCES:
La trousse contient 4 fois cet ensemble
(sauf pour la clé).
GARNITURES
PETITE MÂCHOIRE
INFÉRIEURE
(marquée “A”)
GRANDE MÂCHOIRE
INFÉRIEURE
(marquée “B”)
MOLETTE
BOULON À TÊTE
HEXAGONALE LONG
(pour grande
mâchoire)
BOULON À TÊTE
HEXAGONALE COURT
(pour petite mâchoire)
BARILLET
BOULON À TÊTE
BOMBÉE COURT
BOULON À TÊTE
BOMBÉE LONG
ENTRETOISE
INTERCALAIRE
BACKBONE
RONDELLE
ÉCROU
AVERTISSEMENT IMPORTANT
IL EST IMPÉRATIF QUE LES PORTE-BAGAGES ET LES ACCESSOIRES YAKIMA SOIENT CORRECTEMENT ET SOLIDEMENT
FIXÉS AU VÉHICULE. UN MONTAGE MAL RÉALISÉ POURRAIT PROVOQUER UN ACCIDENT D’AUTOMOBILE, QUI POURRAIT
ENTRAÎNER DES BLESSURES GRAVES OU MÊME LA MORT, À VOUS OU À D’AUTRES PERSONNES. VOUS ÊTES
RESPONSABLE DE L’INSTALLATION DU PORTE-BAGAGES ET DES ACCESSOIRES SUR VOTRE VÉHICULE, D’EN VÉRIFIER
LA SOLIDITÉ AVANT DE PRENDRE LA ROUTE ET DE LES INSPECTER RÉGULIÈREMENT POUR EN CONTRÔLER L’ÉTAT,
L’AJUSTEMENT ET L’USURE. VOUS DEVEZ DONC LIRE ATTENTIVEMENT TOUTES LES INSTRUCTIONS ET TOUS LES
AVERTISSEMENTS ACCOMPAGNANT VOTRE PRODUIT YAKIMA AVANT DE L’INSTALLER ET DE L’UTILISER. SI VOUS NE
COMPRENEZ PAS TOUTES LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS, OU SI VOUS N’AVEZ PAS DE
COMPÉTENCES EN MÉCANIQUE ET NE COMPRENEZ PAS PARFAITEMENT LA MÉTHODE DE MONTAGE, VOUS DEVRIEZ
FAIRE INSTALLER LE PRODUIT PAR UN PROFESSIONNEL, COMME UN MÉCANICIEN OU UN CARROSSIER COMPÉTENT.

1033297A - 8/18
Enfoncer une garniture dans
la petite mâchoire inférieure
(marquée “A”).
• Refermer et appuyer
l’adaptateur sur la barre.
• Enfiler un boulon hexagonal
court dans l’ouverture
hexagonale d’un barillet et
ensuite dans l’adaptateur.
Enfoncer une garniture dans la
mâchoire supérieure.
(Il faudra
peut-être tourner la garniture
pour qu’elle
s’engage
bien.)
POSER LES GARNITURES SUR UN JEU
D’ADAPTATEURS.
Placer l’adaptateur sur la barre, avec l’ouverture tournée vers l’avant du véhicule.
RÉUNIR LA PETITE MÂCHOIRE
INFÉRIEURE ET LA MÂCHOIRE
SUPÉRIEURE.
Employer la fente d’articulation
supérieure de la mâchoire supérieure.
SI LE FILETAGE DU BOULON NE
DÉPASSE PAS SOUS LA MÂCHOIRE,
enlever la mâchoire inférieure et la
réinstaller dans la fente inférieure.
Le filetage du
boulon doit
OBLIGATOIREMENT
dépasser sous la
mâchoire
inférieure.
Pour cet ajustage, il faut
toujours que la garniture
soit en place sur la
mâchoire inférieure.
INSTALLER LA MOLETTE:
S’il y a du jeu, ou si l’adaptateur glisse sur la
barre, reprendre le processus de préparation.
PRÉPARATION (choisir les pièces convenant aux barres transversales en place).
UNE FOIS L’ADAPTATEUR BIEN AJUSTÉ, L’ENLEVER
DE LA BARRE.
MÂCHOIRE
INFÉRIEURE
MÂCHOIRE
SUPÉRIEURE
SUIVRE LES INDICATIONS DE MONTAGE
DONNÉES AUX PAGES SUIVANTES.
• Déterminer quel boulon à tête bombée il faudra employer,
et s’il faudra poser l’entretoise ou l’intercalaire.
• Certaines pièces remplaceront peut-être de la
quincaillerie qui accompagne l’accessoire: suivre les
illustrations figurant ici.
Reprendre le processus de
préparation jusqu’à ce que
l’adaptateur MightyMount
s’ajuste bien à la taille de la
barre quand on serre la molette.
• Assembler les autres
adaptateurs et les
mettre de côté
soigneusement.
• Ne pas jeter les pièces
qui ne servent pas: elles
pourraient être utiles si
l’on change de véhicule.
Toujours employer le boulon COURT avec la PETITE mâchoire, et le boulon LONG avec la GRANDE mâchoire.
SI LE FILETAGE DU BOULON NE DÉPASSE
TOUJOURS PAS SOUS LA MÂCHOIRE
FERMÉE:
• Employer la grande mâchoire inférieure
(marquée “B”) et un boulon long.
• Recommencer les opérations 2 et 3.

1033297A - 9/18
*
MONTAGE DES ACCESSOIRES
1. Trouver l’accessoire à monter et suivre le schéma correspondant.
2. Poser l’entretoise ou l’intercalaire selon l’accessoire.
EMBARCATIONS, VÉLOS ET PANIERS: voir pages suivantes ➤
NEIGE* AVANT DE CONTINUER, ENLEVER LA GARNITURE SUPÉRIEURE.
BOULON À TÊTE
BOMBÉE COURT
RONDELLE
ET ÉCROU
AVANT DE CONTINUER, ENLEVER LA GARNITURE
SUPÉRIEURE.
1. Enfiler le boulon à tête bombée court dans
l’intercalaire et le fixer à l’accessoire à l’aide
de la quincaillerie accompagnant l’accessoire.
2. Fixer l’intercalaire et l’accessoire à la mâchoire
supérieure à l’aide de la rondelle et de l’écrou.
Serrer avec la clé.
3. Remettre la garniture en place.
4. Poser l’ensemble sur la barre transversale et le
serrer avec la mâchoire inférieure et la molette.
5. Lire les avertissements en dernière page!
BOULON À TÊTE
BOMBÉE COURT
RONDELLE
ET ÉCROU
NEIGE*
avec entretoises pour
dégager les fixations
NE PAS EMPLOYER POUR POSER UN PORTE-SKIS SUR DES
BARRES RONDES. Ce produit ne peut pas servir à fixer un
porte-skis/planche à neige sur des barres transversales
arrondies symétriques.
CLÉ
POSITION DE L’INTERCALAIRE:
Si les barres transversales d’origine sont inclinées et que l’intercalaire ne
porte pas à plat contre l’accessoire, desserrer le boulon à tête bombée et
tourner l’intercalaire par rapport au MightyMount.
Il faudra enlever la garniture; veiller à la replacer une fois le boulon serré.
CLÉ
POSITION DE L’INTERCALAIRE:
Si les barres transversales d’origine sont inclinées et que l’intercalaire ne
porte pas à plat contre l’accessoire, desserrer le boulon à tête bombée et
tourner l’intercalaire par rapport au MightyMount.
Il faudra enlever la garniture; veiller à la replacer une fois le boulon serré.
1. Enfiler le boulon à tête bombée court dans
l’intercalaire et le fixer à l’accessoire à l’aide de la
quincaillerie accompagnant l’accessoire.
2. Fixer l’intercalaire et l’accessoire à la mâchoire
supérieure à l’aide de la rondelle et de l’écrou. Serrer
avec la clé.
3. Remettre la garniture en place.
4. Poser l’ensemble sur la barre transversale et le serrer
avec la mâchoire inférieure et la molette.
5. Lire les avertissements en dernière page!

1033297A - 10/18
EMBARCATIONS* et
VÉLOS À LA
VERTICALE**
BOULON À TÊTE
BOMBÉE LONG
RONDELLE ET
ÉCROU
* Appuis KAYAKSTACKER (à un seul poteau): ce produit ne
convient pas.
** Porte-vélos ANKLEBITER: ce produit ne convient pas.
** Porte-vélos COBRA: voir plus bas.
Cobra et
KingCobra
INTERCALAIRE
EMPLOYER LE
BOULON À TÊTE
BOMBÉE DU
COBRA
(accessoire ici)
AVANT DE CONTINUER, ENLEVER LA GARNITURE SUPÉRIEURE.
1. Enfiler le boulon à tête bombée long à travers l’accessoire
puis dans l’entretoise (l’accessoire peut différer de
l’illustration).
2. Fixer l’entretoise et l’accessoire à la mâchoire supérieure à
l’aide de la rondelle et de l’écrou. Serrer avec la clé.
3. Remettre la garniture en place.
4. Poser l’ensemble sur la barre transversale et le serrer avec la
mâchoire inférieure et la molette.
5. Lire les avertissements en dernière page!
(Plaque du Cobra)
AVANT DE CONTINUER, ENLEVER LA GARNITURE
SUPÉRIEURE.
1. Enfiler le boulon à tête bombée du porte-vélo
Cobra dans l’intercalaire et la plaque du Cobra.
2. Fixer l’intercalaire et la plaque du Cobra à la
mâchoire supérieure à l’aide du bouton du
Cobra.
3. Remettre la garniture en place.
4. Poser l’ensemble sur la barre transversale et le
serrer avec la mâchoire inférieure et la molette.
5. Lire les avertissements en dernière page!
PROFILÉ DE ROUE
COBRA: Employer le
boulon à tête bombée
long de cette trousse.
PROFILÉ DE ROUE:
Employer le boulon à
tête bombée court de
cette trousse.
PANIERS: voir page suivante ➤
POSITION DE L’INTERCALAIRE:
Si les barres transversales d’origine sont
inclinées et que l’intercalaire ne porte
pas à plat contre l’accessoire, desserrer
le boulon à tête bombée et tourner
l’intercalaire par rapport au MightyMount.
Il faudra enlever la garniture; veiller à la
replacer une fois le boulon serré.
CLÉ
POSITION DE L’ENTRETOISE:
Si les barres transversales d’origine sont inclinées et que
l’entretoise ne porte pas à plat contre l’accessoire, desserrer
le boulon à tête bombée et tourner l’entretoise par rapport au
MightyMount.
Il faudra enlever la garniture; veiller à la
replacer une fois le boulon serré.
CLÉ
(Bouton du Cobra)
ENTRETOISE
