YILMAZ KD 350 M User manual

1
GARANTİ BELGESİ
İMALATÇI FİRMA
:
YILMAZ MAKİNE SANAYİ VE TİCARET A.Ş.
ADRES
:
ÇAMLIK MAH.TURGUT ÖZAL BUL. NO:173 TAŞDELEN 34788 ÇEKMEKÖY
İSTANBUL-TÜRKİYE
TELEFON
:
0216.312.28.28 PBX
TELEFAX
:
0216.484.42.88
İMZA-KAŞE
:
ÜRÜNÜN CİNSİ
:
ALÜMİNYUM VE PVC KESME MAKİNESİ
MARKASI
:
YILMAZ
MODEL KODU
:
KD 350 / KD 400 M-D-P
BANDROL/SERİ NO
:
TESLİM TARİHİ
:
GARANTİ SÜRESİ
:
2 YIL
AZAMİ TAMİR SÜRESİ
:
30 İŞ GÜNÜ
YETKİLİ SATICI FİRMA
:
ADRES
:
TELEFON
:
TELEFAX
:
İMZA-KAŞE
:

2
YILMAZ MAKİNE SANAYİ VE TİCARET A.Ş.
Turgut Özal Bulvarı No: 173 Taşdelen 34788 Çekmeköy – İSTANBUL / TÜRKİYE
Bu garanti belgesinin kullanılmasına 4077 sayılı Tüketicinin Korunması Hakkında kanun ve bu kanuna dayanılarak
14.maddesi ile ilgili yönetmelik hükümleri gereğince; TC Sanayi ve Ticaret Bakanlığı Tüketicinin ve Rekabetin Korunması
Genel Müdürlüğü tarafından izin verilmiştir.
BELGE NUMARASI
: 89821
BELGENİN İZİN TARİHİ
: 24.08.2010 –24.08.2012

3
d
D

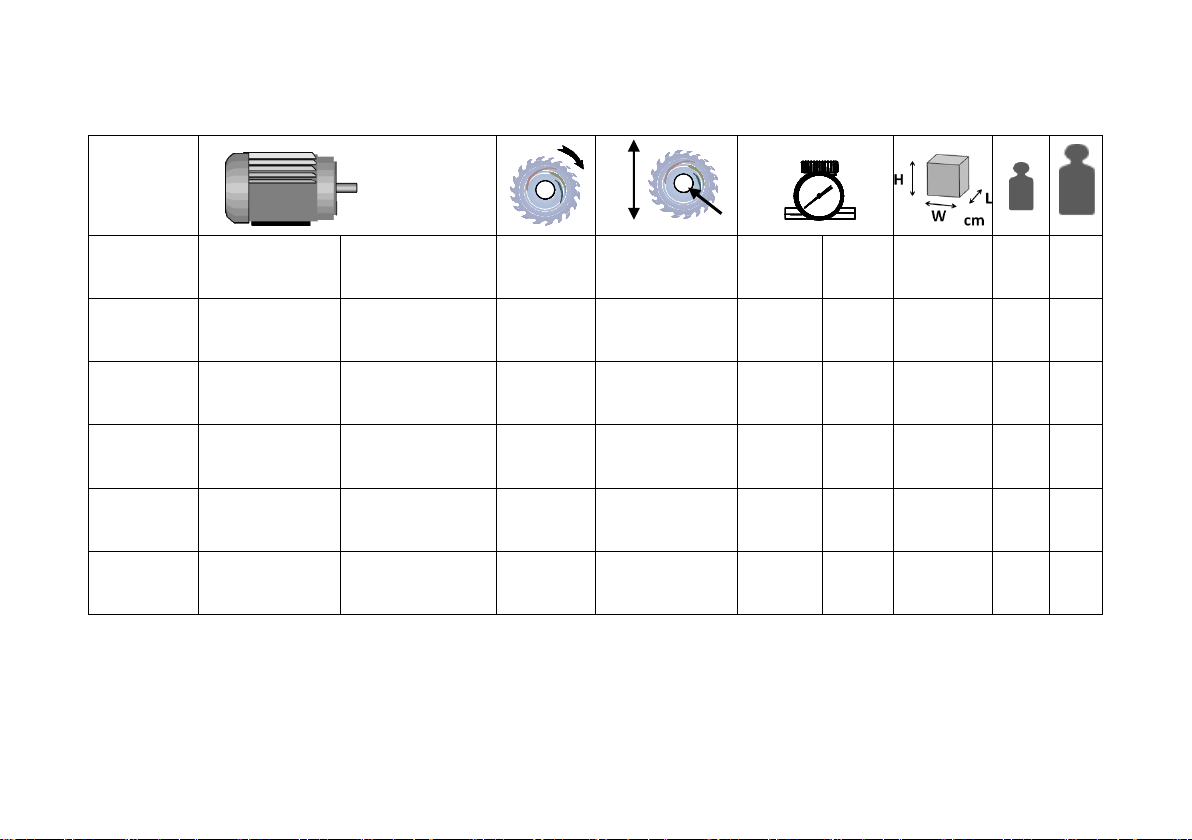

TEKNİK ÖZELLİKLER - TECHNICAL FEATURES - ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
kg
kg
KD 350 M
2.2 kW 50 Hz
400V AC 3P PE
2.2 kW 50 Hz
230V AC P N PE
3000
dev/dak.
RPM
D = 350 mm
d = 30 / 32 mm
--
--
W= 72
L= 65
H= 71
70
84
KD 350 D
2.2 kW 50 Hz
400V AC 3P PE
2.2 kW 50 Hz
230V AC P N PE
3000
dev/dak.
RPM
D = 350 mm
d = 30 / 32 mm
--
--
W= 72
L= 65
H= 160
112
151
KD 350 P
2.2 kW 50 Hz
400V AC 3P PE
2.2 kW 50 Hz
230V AC P N PE
3000
dev/dak.
RPM
D = 350 mm
d = 30 / 32 mm
6-8 BAR
7
Lt/dak.
Lt/min.
W= 72
L= 65
H= 160
115
154
KD 400 M
2.2 kW 50 Hz
400V AC 3P PE
2.2 kW 50 Hz
230V AC P N PE
3000
dev/dak.
RPM
D = 400 mm
d = 30 / 32 mm
--
--
W= 72
L= 65
H= 71
71
86
KD 400 D
2.2 kW 50 Hz
400V AC 3P PE
2.2 kW 50 Hz
230V AC P N PE
3000
dev/dak.
RPM
D = 400 mm
d = 30 / 32 mm
--
--
W= 72
L= 65
H= 160
115
154
KD 400 P
2.2 kW 50 Hz
400V AC 3P PE
2.2 kW 50 Hz
230V AC P N PE
3000
dev/dak.
RPM
D = 400 mm
d = 30 / 32 mm
6-8 BAR
7
Lt/dak.
Lt/min.
W= 72
L= 65
H= 160
120
159

4

5

6

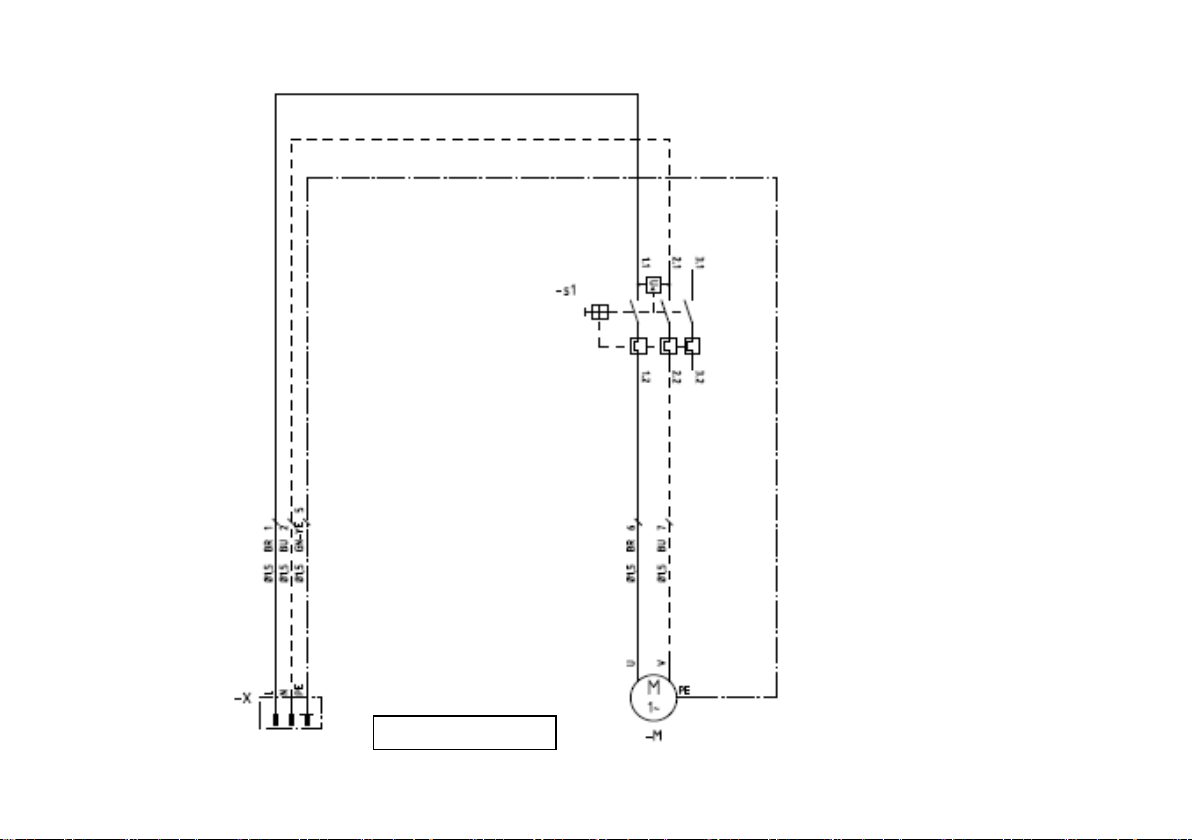

ELEKTRİK ŞEMASI – WIRING DIAGRAM –ДИАГРАММА ЭЛЕКТРОПРОВОДКИ
KD 350-400 (3P)

7
KD 350-400 (1P)

8

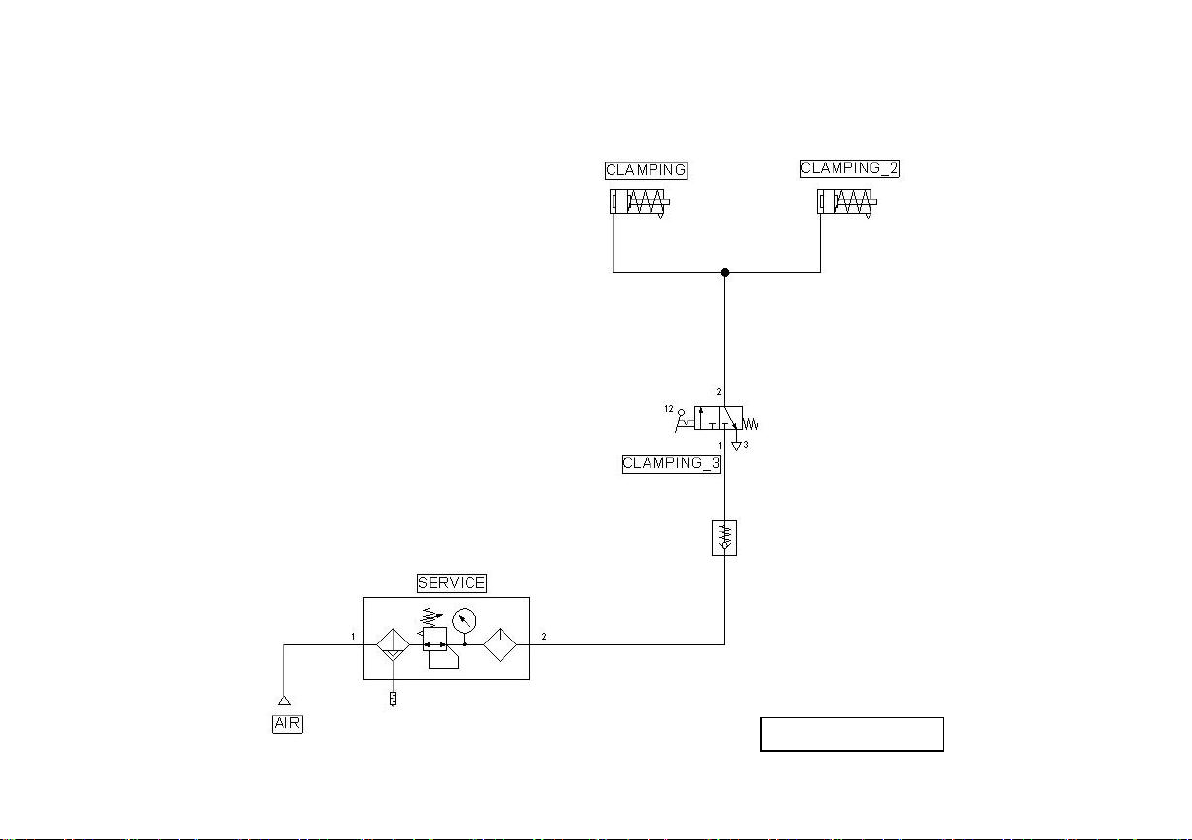

PNÖMATİK ŞEMASI – PNEUMATIC DIAGRAM –ПНЕВМАТИЧЕСКИЕ ЭЛЕКТРОПРОВОДКИ
KD 350-400 P

9
KD 350-400 PS

10

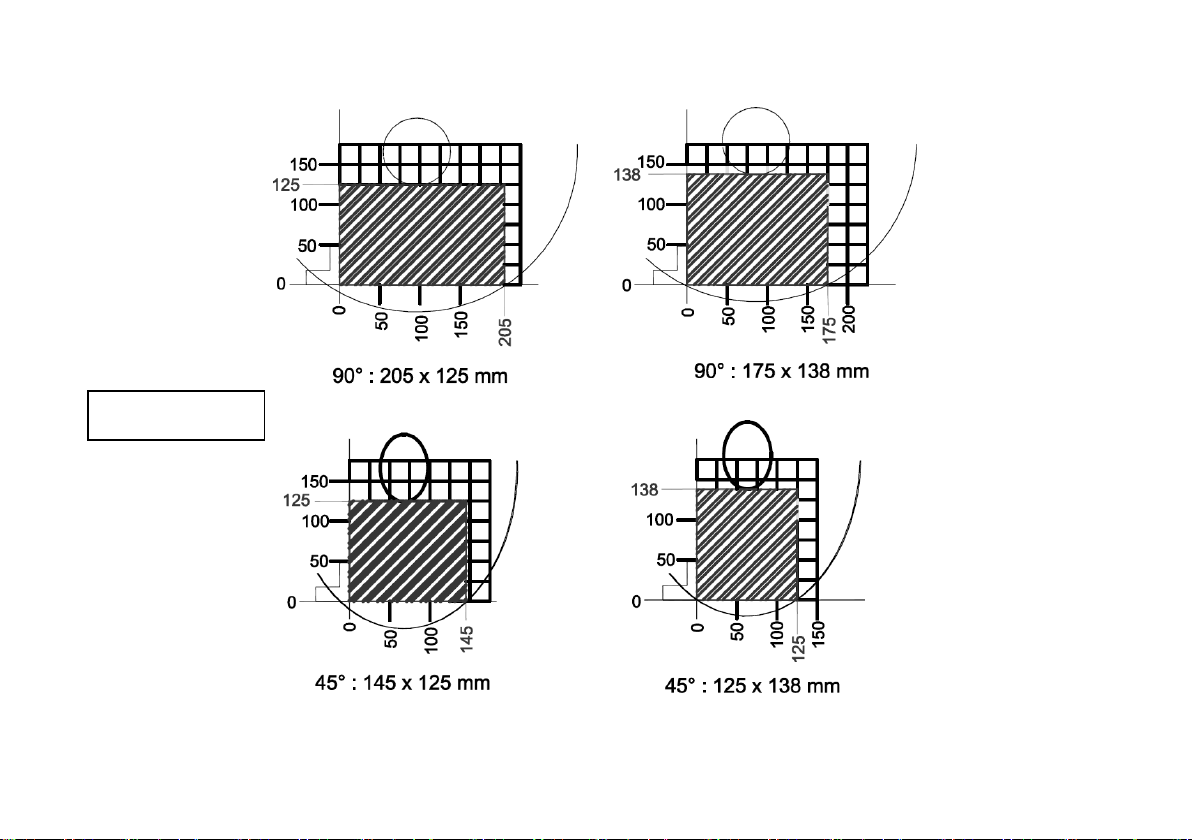

KESME DİYAGRAMI – CUTTING DIAGRAM –ДИАГРАММА ВЫПИЛИВАНИЯ
KD 350 M/D/P

11
KD 400 M/D/P

12

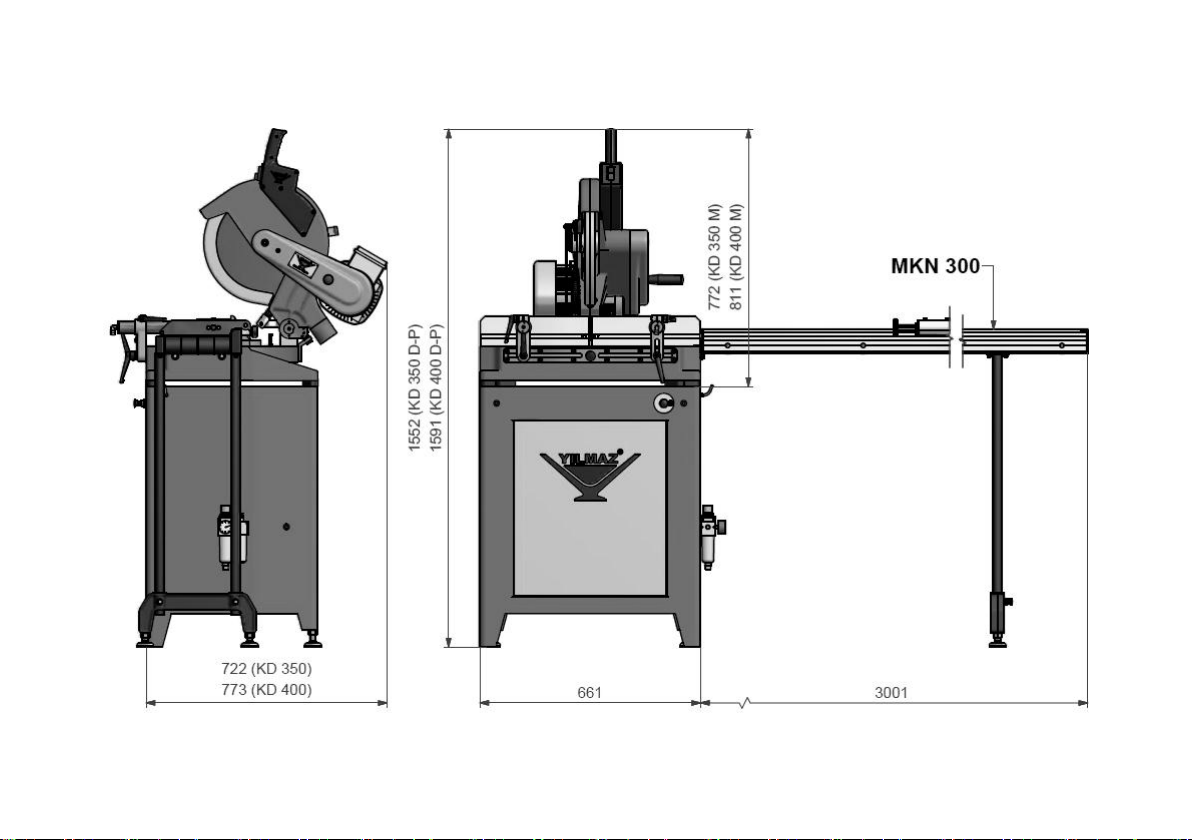

BOYUTLAR –DIMENSIONS –РАЗМЕРЫ

13
PARÇA LİSTESİ - PART LIST - ПЕРЕЧЕНЬ ДЕТАЛЕЙ
RESİM-FIGURE-РИСУНОК 1

14
RESİM-FIGURE-РИСУНОК 2

15
NO
номер
STOK KODU / CODE
ПОРЯДОК КОД
ADET / QTY
КОЛИЧЕСТВО
NO
номер
STOK KODU / CODE
ПОРЯДОК КОД
ADET / QTY
КОЛИЧЕСТВО
1
1SA010000-0060
1
59
2TU011110-1018
1
5
2TU012510-0372
1
60
1EL070001-0002 (230 V)
1
6
1PL030000-0017
2
60
1EL070001-0001 (400 V)
1
8
2TU011610-0009
1
61
2TU012110-0029
1
9
2TU012510-0128
1
62
2TU012110-0030
1
17
2TU011441-0043
1
63
2TU012510-0366 (KD 350)
1
23
3UA03030-0003
1
63
2TU012510-0371 (KD 400)
1
25
2TU012510-0362
1
64
1PL010000-0012
1
33
2TU012510-0363 (KD 350)
1
66
1PL010000-0053
1
33
2TU012510-0367 (KD 400)
1
66-1
1EL010000-0080
1
36
2TU011441-0098 (KD 350)
1
67
2TU011441-0305
1
36
2TU011441-0099 (KD 400)
1
71
1PN010000-0087
1
42
2TU011210-0073 (KD 350)
1
74
2TU012610-0010
1
42
2TU011210-0100 (KD 400)
1
75
3UA060030-0013
2
47
2TU012510-0364 (KD 350)
1
77
3UA040030-0007
2
47
2TU012510-0369 (KD 400)
1
78
3UA040030-0002
2
50
2TU011110-0135
1
79
3UA110030-0020
1
51
2TU011110-0857
1
86
4UN300030-0001
1
54
2TU011441-0016
1
87
2TU012610-0009
2
57
1SK010000-0003 (KD 350)
1
88
3UA090030-0008
2
57
1SK010000-0004 (KD 400)
1
89
2TU011110-0145
1

16
90
1SR070000-0007 (KD 350)
1
90
1SR070000-0006 (KD 400)
1
91
1SC071000-0005
1
95
1SC041000-0014
3
96
1SC131000-0006
2
97
1SC011000-0002
1
98
1SC0210000-0050
5
100
1SC011000-0036
4
107
2TU012610-0053
1
107
2TU012610-0010
1

17
TÜRKÇE
İÇİNDEKİLER
1. Genel Bilgiler
1.1 Giriş
1.2 Servis bilgileri
2. Güvenlik
2.1 Güvenlik sembolleri ve anlamları
2.2 Kazaları önleme
2.3 Genel güvenlik bilgileri
3. Makinenin Tanımı
4. Makinenin Taşınması ve Nakli
5. Makinenin Kurulumu
5.1 Hazırlık
5.2 Makinenin güç kaynağına bağlanması
6. Makine Güvenlik Bilgileri
7. Operasyon
7.1 Hazırlık
7.2 Operasyon
7.3 Açılı kesim yapma
8. Bakım, Servis ve Onarım
8.1 Bakım
8.2 Kesici takımın değiştirilmesi
8.3 Kayışın değiştirilmesi
8.4 Testere ve gönyenin açısal ayarı ve düzgünlüğünün kontrolü
8.5 Hava basıncını ayarlama (Pnömatik sistemlerde)
9. Muhtemel Arızalar ve Giderilmesi
10.Garanti Şartları

18
1. GENEL BİLGİLER
1.1 Giriş
İmalatçının verdiği kullanım kılavuzu makine parçalarının gerekli bilgilerini içerir. Bu bilgileri makineyi kullanacak her
personelin dikkatlice okuması, okunduğun anlaşılması, daha sonra makinenin çalıştırılması gereklidir.
Makinenin uzun yıllar güvenli ve verimli olarak çalışması kullanım kılavuzu içindeki bilgilerin tam olarak okunması ve
anlaşılması ile olur. El kılavuzu içerisindeki teknik çizim ve detaylar kullanıcılar için rehber teşkil eder.
1.2 Servis Bilgileri
Herhangi bir problem olduğunda, yardım için istekleriniz veya yedek parça siparişleriniz için lütfen yukarıdaki telefon, faks
veya e-mail adreslerinden bizimle kontak kurunuz.
Makine modelini tanımlayan teknik etiketler makine üzerinde perçinlenerek takılmıştır.
Makine seri numarası ve üretim tarihi teknik etiket üzerinde yazılıdır.
Ürünün ortalama kullanım ömrü 10 yıldır. Bu süre içerisinde yedek parça ve teknik servis hizmeti taahhüdümüz
altındadır. Ürünle ilgili her türlü arıza ve şikayetlerinizi aşağıda belirtilen teknik servis adresimize sözlü veya yazılı
olarak bildiriniz.

19
MERKEZ YETKİLİ SERVİS ADRESİMİZ
Turgut Özal Bulvarı No: 173 Taşdelen 34788 Çekmeköy – İSTANBUL / TÜRKİYE
Tel
0216 312 28 28 Pbx.
Fax
0216 484 42 88
E-mail
[email protected]
Web
www.yilmazmachine.com.tr
Makine hakkında imalatçı veya makineyi aldığınız bayi firma ile yapılacak her türlü yazışmalarda aşağıdaki bilgileri bildirmeniz
yapılacak işlemleri asgariye indirmesi bakımından önemlidir.
Makine Seri No
Voltaj ve Frekans Bilgileri
Makine Modeli
Makinenin Satın Alındığı Tarih
Bulunan Arızanın Tarifi
Makinenin Satın Alındığı Bayi Bilgileri
Ortalama Günlük Çalışma Süresi

20
2. GÜVENLİK
2.1. Güvenlik Sembolleri ve Anlamları
Kullanım kılavuzunu okuyun
Çalışma ortamı daima temiz kuru ve düzenli
tutunuz
Koruyucu kulaklık kullanın
Elektrik ikaz uyarısı
Koruyucu gözlük kullanın
Ellerinizi yabancı cisimleri almak için hareketli
parçaların arasına sokmayınız.
Çalışma esnasında şebeke bağlantı kablosu
hasar görecek olursa dokunmayın ve
şebeke fişini prizden çekiniz.
Yüksek ısı uyarısı
Testere değiştirme işleminde koruyucu
eldivenleri kullanın
Makine çalıştığında elinizi testereye
yaklaştırmayın
TEHLİKE İKAZ sembolü spesifik tehlikelere
karşı sizi ikaz eder ve kesinlikle okunmasını
gerektirir.
ÖNEMLİ sembolü sizin özenli ve dikkatli
davranmanızı, zarar görmemeniz için
hareketlerinizi belli sınırlar içerisinde
engellemeniz gerektiğini anlatan yazılı
semboldür.
