Yokomo YZ-4 SF 2 User manual

1/10 SCALE 4WD OFF-ROAD RACING CAR KIT

この度はヨコモ製R/Cカーキットをお買い求め頂き、誠に有り難うございます。このキットは、ワールドチャンピオンメーカーであるヨコモの
高性能・競技用R/Cカーです。本説明書に従った正しい組立・安全な走行をして頂ければ、誰でも手軽に楽しむことが出来ます。
■組立の注意■
● 幼児のいる場所では組み立てないで下さい。小さな部品
を飲み込む等、非常に危険です。
● 組立の前に必ず内容をお確かめ下さい。万一不良部品、不
足部品などがあった場合は、ヨコモアフターサビス部まで
お問い合わせ下さい。
● 組立の前に説明書を最後まで読み、全体の流れをつかむ
と効率的な組立が出来ます。
● 組み立てる際は、様々な工具が必要になります。安全の為
に必ず作業内容に合った工具を使用して下さい。又、カッ
ターナイフ等を使用する際は危険を伴いますので、注意し
て下さい。
● 部品には様々な素材を使用しています。切削加工された
金属パーツ等はエッジが鋭く、慎重な組立が必要となりま
す。ケガをしないように注意して下さい。
● プラスティックパーツなどを切断する際は、切断した部品
が飛ぶ危険があるので注意して下さい。
● 回転部や駆動部は出来るだけスムーズに動作するように
組み立てて下さい。
● 配線やコード類はきれいにまとめて下さい。回転部分や走
行路面にコードが接触すると危険です。又、配線は確実に
接続されていないとショートなどの恐れや、性能を十分に
発揮出来ない場合があります。
● 必要以上の分解、改造をすると、安全性が低下したり走行
性能が十分に発揮出来なくなる場合があります。
● 塗装は、周囲に火気の無いことを確認し、換気の良い場所
で行って下さい。

■走行の注意■
● ヨコモ製R/Cカーは競技用の為、時速40kmを越える速いスピ
ードが出るモデルもあります。ルールを守って安全な場所や、
R/Cカー用サーキットで走らせて下さい。
● 公道等、周囲の人の迷惑になるような場所では絶対に走らせな
いで下さい。
● R/Cカーは電波を利用する為、何らかのトラブルで最悪の場合
は暴走する事があります。狭い場所や室内は避け、出来るだけ
広い、障害物のない場所で走らせて下さい。
● 周囲にR/Cカーを走らせている人がいる場合は、電波が重なら
ないように、周波数を確認し合って、安全を確かめて下さい。
● R/Cカーは水を嫌います。雨の日や、水たまりのある場所で走
らせると、R/Cメカが壊れたり、暴走する危険があります。
● R/Cカーの駆動部分、ギヤやベルト、タイヤなどは高回転で回り
ます。バッテリーを接続した後は危険ですので、回転部分に手を
触れないで下さい。
● 走行後のR/Cカーは各部が高温になる事があります。危険です
ので冷却期間をおいてから、メンテナンスなどをして下さい

■走らせる手順■
① タイヤが空転するように、台の上にR/Cカーを置きます。
② スピードコントローラのスイッチがOFFになっている事を確認
してから、モーターとバッテリーを接続します。
③ 送信機のアンテナを伸ばし、スイッチをONにします。（送信機の
電圧が下がっていると危険です。常に電圧の高い状態で使用し
て下さい。）
④ 受信機のスイッチをONにします。

■走行終了手順■
① スピードコントローラのスイッチをOFFにします。
② バッテリーの接続を外します。
③ 送信機のスイッチをOFFにし、アンテナを縮めます。
■バッテリーの取り扱い■
（バッテリーに付属の説明書に基づき使用して下さい。）
● バッテリーを充電する際は、周囲に燃えやすい物のない安全な
場所で行って下さい。又、高温な場所での充電も避けて下さい。
● バッテリーの充電中は充電状況を常に確認して下さい。充電器
の誤動作などで過充電すると、最悪の場合は発火する危険性が
あります。バッテリー温度が50度を越えたら充電を中止して下
さい。
● 走行後のバッテリーは高い温度になります。連続使用するとバッ
テリーを傷める事になりますので、冷却期間を置いてから充電
して下さい。
● 不要になったバッテリーは一般のゴミと一緒に捨てずに、お手数
でも電池専用の回収箱に捨てて下さい。

■モーターの取り扱い■
（モーターに付属の説明書に基づき使用して下さい。）
● 7.2Vのバッテリーでモーターのから回しをすると危険です。モ
ーター内部を破損し部品が飛び出す事も考えられますので、も
しモーターのブレークインをする時は、モーターをしっかり固定
し3〜5V程度でから回しして下さい。
● モーターは定期的なメンテナンスが必要です。劣化するとスピ
ード が 出 なくなったり 、走行時間が短くなります。定期的にクリ
ーニングしたり、ブラシが減ってきたら交換する等のメンテナン
スをして下さい。
● モーターの性能に合ったギヤ比を選択して下さい。ギヤ比が最
適でないとモーターの性能を十分に発揮出来ないだけでなく、
他のR/Cメカを壊す原因にもなります。
● 走行後のモーターは非常に高い温度になります。連続走行する
とモーターを傷める事になりますので、冷却期間を置いてから
走行してして下さい。
R/Cカーを安全に楽しんで頂くための注意事項
お子様（中学生以下）が組立・走行する際は、必ず保護者の方が付き添い安全を確認して下さい。
ThankyouforpurchasingthisYokomoproduct.Thishighperformancecompetitionkithasbeenproudlymanufactured
byYokomo-WorldChampionR/Ccarmanufacturer.Properassemblyofthisproductwillprovidefun,safeenjoyment.
■ASSEMBLYPRECAUTIONS■
● Donotassemblearoundsmallchildren.The
partscanbedangerousifaccidentally
swallowed.
● Checkthecontentscarefullybefore
assembly.PleasecontactCustomerSupport
ifyouhappentonoticeanydefectiveor
missingitems.
● Youwillfindtheassemblyprocessmuch
easierbycarefullyreadingthroughthe
manual,andfamiliarizingyourselfwiththe
instructions.
● Manydifferenttoolsarerequiredduring
assembly.Forsafetypurposes,pleaseuse
suitabletools.Exerciseextracautionwhen
usingasharptoolsuchasahobbyknife.
● Manydifferentmaterialsareusedforthe
parts.Useextracarewhenhandlingparts
withsharpedges,suchasmachinedmetal
parts.
● Whencuttingplasticparts,watchforany
flyingparts.
● Trytoassembleanyrotatingpartsor
drivetrainpartsassmoothaspossible.
● Bundlewiresneatlyawayfromthegroundor
anymovingdrivetraincomponents.Make
surethatallwiresareproperlyconnectedto
preventshorting.
● Unnecessarymodificationsmaybeunsafe
andhinderperformance.
● Alwayspaintinawellventilatedareaaway
fromflames.
■PRECAUTIONSBEFORERUNNING■
● YokomoR/Ccarsarebuiltforcompetitionuse,and
somemodelsmayexceedspeedsof40kmperhour.
Practicecommonsenseandrunthecarinopensafe
places,orR/Ccartracks.
● Donotrunthecaronpublicroadswithhighamounts
oftraffic,orinareasthatmaycausean
inconveniencetopeopleinthatarea.
● R/Ccarsarecontrolledusingaradiofrequency.Ina
worst-casescenario,radiointerferencesmaycause
lossofcontrol.
● IfothersnearyouarerunningR/Ccars,confirmthat
theyarenotrunningonthesamefrequency.
● R/Ccarsdonotlikewater.Avoidrunningonrainy
days,orareaswithwaterpuddles.Exposureofthe
electronicstowatermaycauselossofcontrolor
damagetotheelectronics.
● ThedrivetrainofanR/Ccarconsistsofmanymoving
partslikegears,belts,shafts,andtires.Avoid
touchingtheseareaswhenthebatteryisconnected.
● ManypartsofanR/Ccarwillbecomehotafter
running.Allowthepartstosufficientlycoolbefore
conductinganymaintenance.

■BEGINNINGARUN■
① PlacetheR/Ccaronastandsothewheelsareoff
theground.
② ConfirmthatthespeedcontrollerswitchisOFF,and
connectthemotorandbattery.
③ Extendthetransmitterantennaandturntheswitch
ON.(Itisunsafetouseatransmitterwithlow
voltage.Makesurethatthetransmitterbatteriesare
goodbeforerunning.
④ TurnthespeedcontrollerswitchON.

■FINISHINGARUN■
① TurnthespeedcontrollerswitchOFF.
② Disconnectthebattery.
③ TurnthetransmitterswitchOFF,andretractthe
antenna.
■BATTERYUSAGE■
（Carefullyreadtheinstructionincludedwiththebatteries）
● Whenchargingbatteries,makesurethatthe
surroundingareaisvoidofanythinghighlyflammable.
Alsoavoidcharginginhigh-temperaturelocations.
● Whenchargingbatteries,frequentlymonitorthe
chargingstatus.Inaworstcasescenario,
overchargingabatterymaycauseitcatchonfire.If
thebatteryreaches50degreesCelciusormore,
stopcharging.
● Batterieswillbecomehotafterrunning.Continuous
useofthebatterypackmayresultindamagetothe
cells.Allowthebatterytoocooldownbefore
re-charging.
● Pleasedonotdiscardoldbatterypacksinthetrash.
Althoughinconvenient,pleaselocateabattery
disposalcenter.

■MOTORUSAGE■
（Carefullyreadtheinstructionsincludedwiththemotor.）
● Connectinga7.2Vbatterydirectlytothemotorcan
beverydangerous.Thismaycausetheinternalparts
ofthemotortobreakapart,causingsomepartstofly
outofthemotor.Tobreak-inthemotor,safely
securethemotorandrunthemotoratabout3-5V.
● Motorsrequireperiodicmaintenance.Slowerspeeds
anddecreasedruntimesmayindicateaworn-out
motor.Periodicallycleanthemotorandchangethe
brusheswhenneeded.
● Chooseagearratiothatmatchesthepower
characteristicsofthemotor.Usingagearratio
unsuitedtothecharacteristicsofthemotorwillnot
onlypreventthemotorfromperformingatits
optimum,butmayevencausedamagetotheother
electronics.
● Motorswillgenerallybecomeveryhotafter
running.Continuousrunningwillreducethelifeofthe
motor.Allowthemotortosufficientlycoolbetween
eachrun.
PRECAUTIONSFORSAFEENJOYMENTOFYOURR/CCAR
Forchildrenundertheageof13,parentalguidanceisrecommendedwhenrunning.

組立てに必要な物
ACCESSORIESANDTOOLSNEEDEDFORKITASSEMBLY
2 チャンネルプロポ (1 サーボ、1 アンプ仕様 )
TWOCHANNELR/CSURFACERADIOSYSTEMANDELECTRONICSPEEDCONTROL
走行用7.2Vバッテリーパック（ストレートパック/セパレートタイプ）
7.2VBATTERYPACK(StraightPack/SaddlePackType)
走行用バッテリー充電器
BATTERYCHARGER
走行用モーター
MOTOR
ボディ塗装用カラー
BODYSPRAYPAINT
キットに入っている工具
TOOLS(INCLUDED)
性能を十分に発揮させる為にイラストをしっかり参照し、説明書の順番に従って確実に組み上げて下さい。
Forassembly,followthefiguresandtheinstructionscloselysothatyourmachinewillperformatitsbest!!
組み立ての際に別途用意する工具
ASSEMBLINGTOOLSREQUIRED.(NOTINCLUDEDINKIT)
走行のために別途お買い求め頂くもの
ADDITIONALITEMSREQUIREDFORUSE(NOTINCLUDEDINKIT)
十字レンチ
NUTWRENCH
六角レンチ（1.5㎜＆2.0㎜）
ALLENWRENCH
ターンバックルレンチ
TURNBUCKLE
WRENCH
瞬間接着剤
QUICKDRYINGGLUE
ＣＳ−ＳＧＥＸ瞬間接着剤￥８００
ニッパ ー 
SIDECUTTER
カッタ ー 
HOBBYKNIFE
ラジオペンチ
NEEDLENOSEPLIERS
ハサミ
SCISSORS
ＹＴ−ＣＳ１ハサミ１６０mm￥１２００
ＹＴ−ＣＳ２  曲 線 バ サ ミ ￥１２００
ヘックスドライバ ー（2㎜、1.5㎜）
HEXWRENCH
ＹＴ−1 5 W  ワークスレンチ １.５m m ヘックスドライ バ ー ￥１2 0 0
ＹＴ−２０W ワ ークスレンチ ２.０m m ヘックスドライ バ ー ￥１2 0０
プラスドライバー（小）
SCREWDRIVER(SMALL)
ＹＴ−ＤＰ１Wワークスレンチ＃１プラスドライバー￥１20０
ナットドライバー（7.0㎜、5.5㎜、5.0㎜）
NUTDRIVER
ＹＴ−Ｎ５０W  ワー クスレンチ ５.０ｍｍ  ナットドライバー￥１52０
ＹＴ−Ｎ５５W  ワー クスレンチ ５.５ｍｍ  ナットドライバー￥１５2０
ＹＴ−Ｎ７０W  ワー クスレンチ ７.０ｍｍ  ナットドライバー￥１５2０
ボディーリーマー
BODYREAMER
ＹＴ−ＢＭＲW ワークスレンチ ボディリー マ ー ￥33００

1. メインシャシーの組立て
MainChassisAssembly
4
ZC-F38
M3x8サラキャップ×9
FHSScrew
2.0
ZC-F38
M3x8サラビス
FHSScrew
S4-002SP2
サイドプレート L
SideplateL
S4-002S2
メインシャシー
Mainchassis
ZC-F315
M3x15サラビス×1
FHScrew
2.0
ZC-F315
M3x15サラビス
FHSScrew
S4-002SP2
バッテリーポスト L
BatterypostL
S4-002SP2
ポストスペーサー
Postspacer
7.0
このページで使用するパーツ
Partsusedonthispage
S4-002S2
メインシャシー×1
MainChassis
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
ボックスレンチ（7.0mm）
NutDriver(7.0mm)
7.0
ZC-N3L
M3 ナイロンナット×1
NylonNut
ZC-S37
M3 ワッシャー×2
Washer
ZC-BH38
M3x8ボタンヘッド×1
BHSScrew
ZC-BH325
M3x25ボタンヘッド×1
BHSScrew
2.0
ZC-F38
M3x8サラビス
FHSScrew
S4-002SP2
サイドプレート R
SideplateR
ZC-BH325
M3x25ボタンヘッド
BHSScrew
2.0
S4-002SP2
バッテリーポスト S
BatterypostS
S4-002SP2
ポストスペーサー
Postspacer
S4-002SP2
アンテナマウント
Antennamount
S4-002SP2
バッテリーストッパー
Batterystopper
ZC-BH38
M3x8ボタンヘッド
BHSScrew
2.0
ZC-N3L
M3 ナイロンナット
NylonNut
ZC-S37
M3 ワッシャー
Washer S4-118P2
バッテリープレート
Batteryplate
S4-002SP2
サイドプレート L&R各 1
SideplateL&R1Ea
袋#1の内容
Bag#1Contents
S4-002SP2
バッテリーポスト S×1
BatterypostS
S4-002SP2
ポストスペーサー×2
Postspacer
S4-002SP2
バッテリーポスト L×1
BatterypostL
S4-002SP2
アンテナマウント
×1
Antennamount
S4-002SP2
バッテリーストッパー×1
Batterystopper
S4-118P2
バッテリープレート×1
Batteryplate
0
+0.5
+1
バッテリーストッパーの向きは使用する
バッテリーに合わせてお選びください。
Selectthedirectionofthebattery
stopperaccordingtothebatteryused.

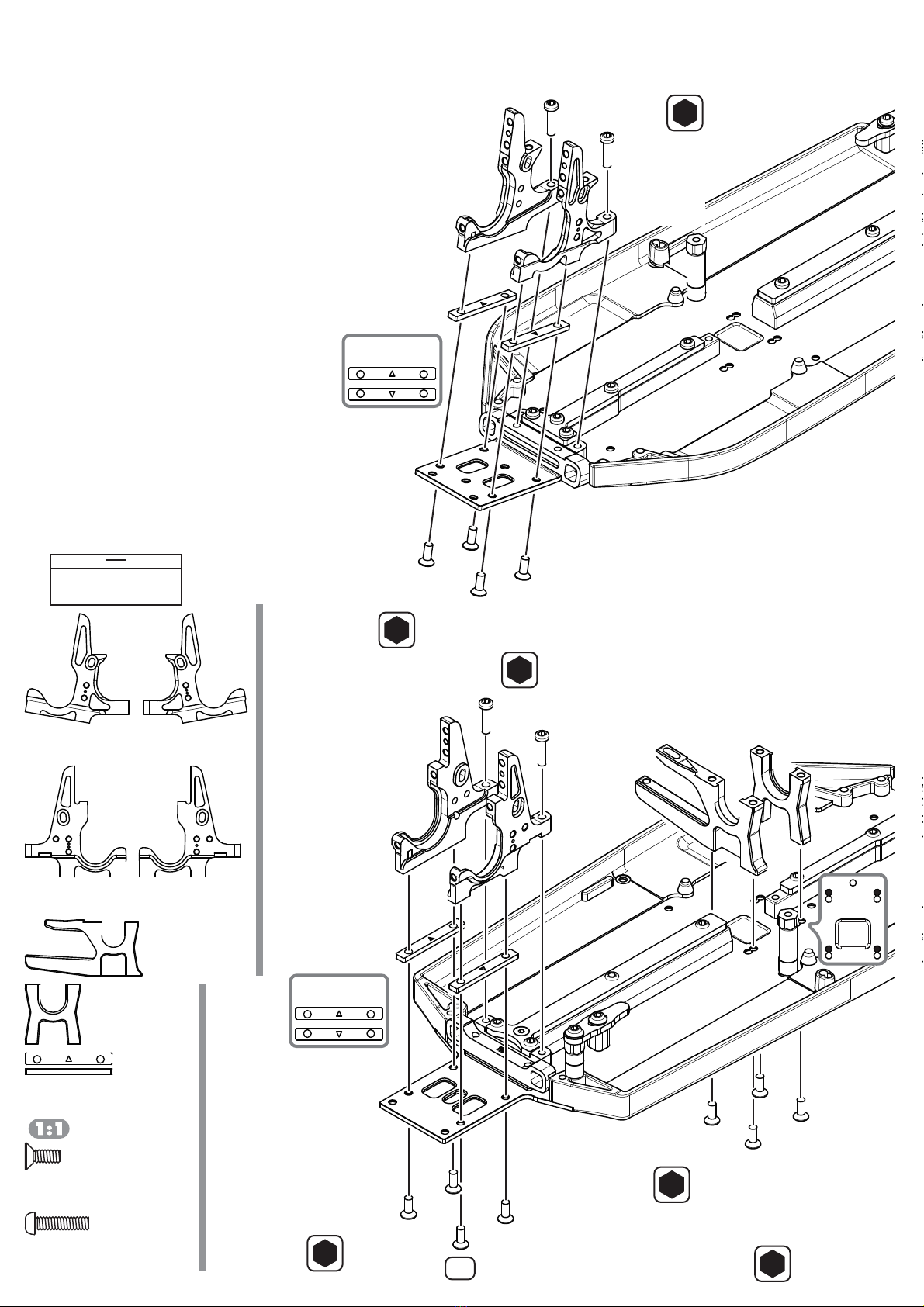

2. サスマウント、シャシーブレースの取付け
SuspensionMount,ChassisBraceInstallation
5
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
ZC-F38
M3x8サラキャップ×10
FHSScrew
ZC-F310
M3x10サラキャップ
FHSScrew
2.0
ZC-F38
M3x8サラキャップ
FHSScrew
2.0
S4-300FR
フロントサスマウント・R
FrontSuspension
Mount・R
S4-300RF1
リヤサスマウント・F/1W
RearSuspensionMount・F/1W
S4-300RS
リヤサスマウントスペーサー
RearSuspension
MountSpacer
S4-003
シャシーブレース F
ChassisBraceF
S4-003
シャシーブレース R
ChassisBraceR
ZC-BH38
M3x8ボタンヘッド×9
BHSScrew
ZC-F310
M3x10サラキャップ×2
FHSScrew
S4-003RC2
R シャシーブレースプレート×1
RChassisBracePlate
S4-300FR
フロントサスマウント・R×1
FrontSuspensionMount・R
S4-300RF1
リヤサスマウント・F/1W×1
RearSuspensionMount・F/1W
S4-300RS
リヤサスマウントスペーサー×2
RearSuspensionMountSpacer
袋#1の内容
Bag#1Contents
このページで使用するパーツ
Partsusedonthispage
S4-003
シャシーブレース F×1
ChassisBraceF
S4-003
シャシーブレース R×1
ChassisBraceR
S4-003FC
F シャシーブレースプレート×1
FChassisBracePlate
ӱ
Ӳ
ӱ
Ӳ
※向きに注意
Noteposition
S4-003FC
F シャシーブレースプレート
FChassisBracePlate
S4-003RC2
R シャシーブレースプレート
RChassisBracePlate
ZC-BH38
M3x8ボタンヘッド
BHSScrew
2.0
ZC-BH38
M3x8ボタンヘッド
BHSScrew 2.0
ZC-F38
M3x8サラキャップ
FHSScrew 2.0

6
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
3. アッパーアームマウント、バルクヘッド、モーターマウントの取付け
UpperArmMount,Bulkhead,MotorMountInstallation
ZC-BH312
M3x12ボタンヘッド×4
BHSScrew
ZC-F38
M3x8サラキャップ×12
FHSScrew
ەREARە
ەFRONTەZC-BH312
M3x12ボタンヘッド
BHSScrew 2.0
S4-002FL
FバルクヘッドL
FrontBulkheadL
S4-002FR
FバルクヘッドR
FrontBulkheadR
S4-302H2
バルクヘッドスペーサー
BulkheadSpacer
ZC-F38
M3x8サラキャップ
FHSScrew
2.0
※向きに注意
Noteposition
S4-002RL
RバルクヘッドL
RearBulkheadL
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
ZC-F38
M3x8サラキャップ
FHSScrew
2.0
S4-304-2
モーターマウント
MotorMount
S4-304CM2
センターマウント
CenterMount
S4-302H2
バルクヘッドスペーサー
BulkheadSpacer
※向きに注意
Noteposition
S4-002RR
RバルクヘッドR
RearBulkheadL
ZC-F38
M3x8サラキャップ
FHSScrew
2.0
袋#2の内容
Bag#2Contents
S4-304-2
モーターマウント×1
MotorMount
S4-304CM2
センターマウント×1
CenterMount
S4-002RR
RバルクヘッドR×1
RearBulkheadR
S4-002RL
RバルクヘッドL×1
RearBulkheadL
S4-002FR
FバルクヘッドR×1
FrontBulkheadR
S4-002FL
FバルクヘッドL×1
FrontBulkheadL
S4-302H2
バルクヘッドスペーサー×4
BulkheadSpacer

7
4. ギヤデフの組み立て
GearDiffAssembly
ZC-BH28TP
M2x8タッピングビス×8
BHTappingScrew 1.5 六角レンチ（1.5mm）
AllenKey(1.5mm)
◆デフは２セット作ります。◆
Assemble2diffs.
B2-503GM
ギヤ･大
Gear･Large
S4-500GM
ピン
Pin
S4-500GM
φ5 シム･大
φ5Sim･Large
S4-500GM
φ5 シム･小
φ5Sim･Small
S4-500GM
φ5O リング
φ5ORing
S4-503DC
ドライブカップ
DriveCup
S4-503GHC
デフケースキャップ
DiffCaseCap
ZC-F28TPH
M2x8サラタッピングビス
FHTappingScrew 1.5
S4-503GH
デフケース
DiffCase
S4-503R16
リングギヤ
RingGear
B2-503GM
ギヤ･小 ×8
Gear･Small
B2-503GM
ギヤ･大 ×4
Gear･Large
S4-500GM
φ5 シム･小 ×4
φ5Sim･Small
S4-500GM
φ5 シム･大 ×4
φ5Sim･Large
S4-500GM
φ5O リング ×4
φ5ORing
S4-503DC
ドライブカップ ×4
DriveCup
ZC-F28TPH
M2x8サラタッピングビス×8
FHTappingScrew
袋#3の内容
Bag#3Contents
シリコンオイル #5,000( ダート用 )×1
Siliconoil(Dirt)
S4-503GHC
デフケースキャップ ×2
DiffCaseCap
S4-503GH
デフケース ×2
DiffCase
S4-503R16
リングギヤ ×2
RingGear
B2-501GG
ガスケット ×2
Gasket
シリコンオイル #10,000×1
( カーペット / 人工芝用 )
Siliconoil(Carpet/Astroturf)
このページで使用するパーツ
Partsusedonthispage
シリコンオイル
SiliconOil
#5,000(ダート◆Dirt)
#10,000( カーペット / 人工芝
◇Carpet/Astroturf)
ZC-BH28TP
M2x8タッピングビス
BHTappingScrew 1.5
Ӳ
ӱӳ
Ӵ
①→②、③→④と対角線
に均等に締め込みます。
Tightenequallyinthe
orderof①→②then
③→④.
ガスケットや O リングには
ブラックグリス等を塗布する
とシール性が向上します。
Coatingthegasketwith
blackgreasewillhelp
provideabetterseal.
★推奨アイテム
CS-SLG
シールグリス●860
B2-501GG
ガスケット
Gasket
S4-500GM
φ5 シム･小
φ5Sim･Small
S4-503DC
ドライブカップ
DriveCup
S4-500GM
φ5 シム･大
φ5Sim･Large
S4-500GM
φ5O リング
φ5ORing
S4-500GM
ピン
Pin
B2-503GM
ギヤ･大
Gear･Large
ピンを入れる時は、ピンの先端
をドライブカップの穴に合せ、
ドライブカップをゆっくり回し
ながらいれます。
Wheninstallingthepin,
positionthepinontothe
groove,andslowlyturnthe
outdrivewhilepushingthe
pinintothehole.
S4-500GM
クロスピン
Crosspin
B2-503GM
ギヤ･小
Gear･Small
このパーツは使用しません。
Thispartsarenotused.
S4-500GM
φ3 シム ×8
φ3Sim
S4-500GM
クロスピン ×2
Crosspin

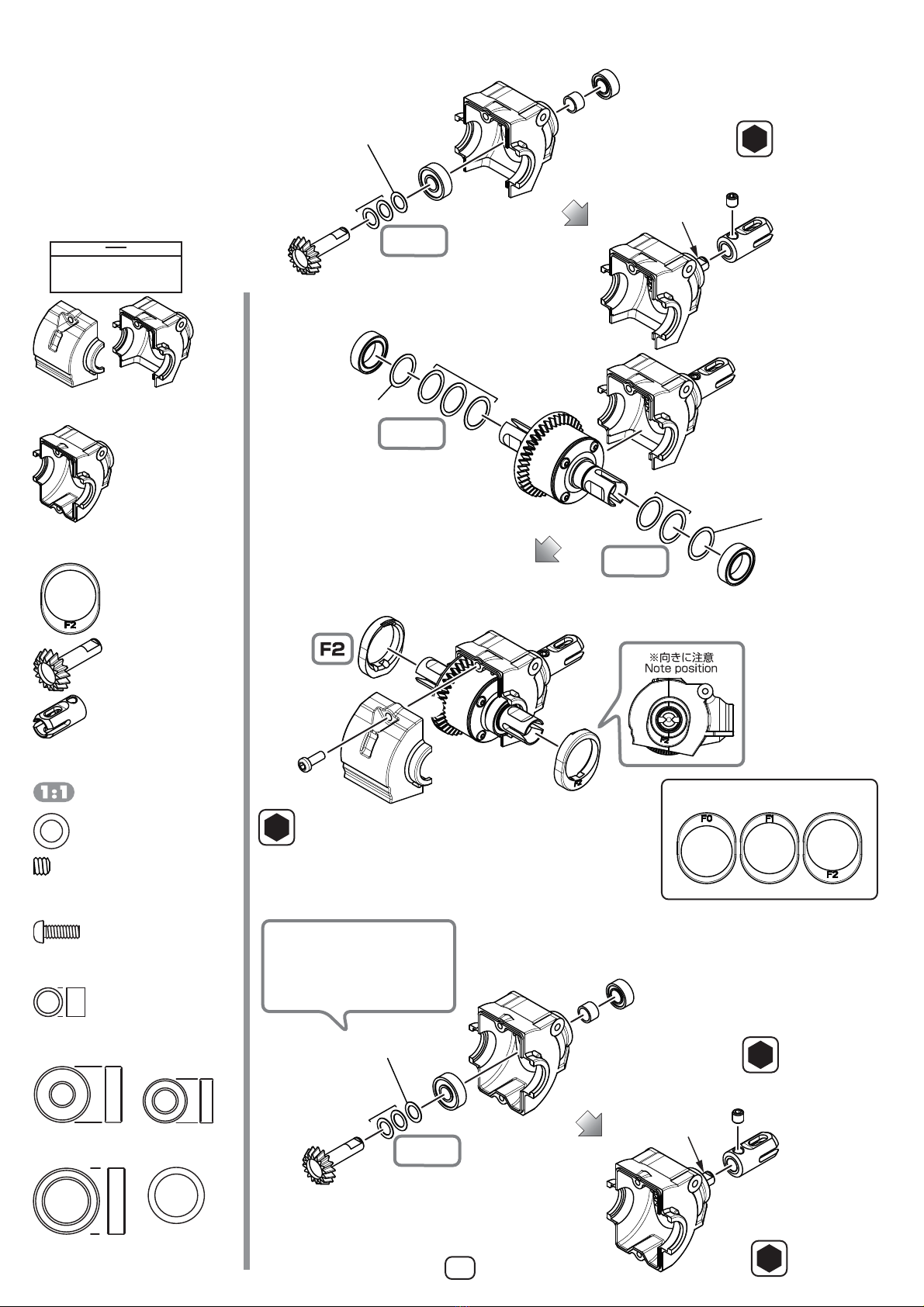

5. ギヤボックスの組み立て
GearBoxAssembly
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
8
Ӳ
平らな面
Flatside
S4-010CD
センタードライブカップ
CenterDriveCup
2.0
ZC-SS43LF
M4x3セットスクリュー
SetScrew
ZC-S100S
φ10 ㎜シム ×2
Shim
ZC-S100S
φ10 ㎜シム ×3
Shim
S4-302H2
ハイトアダプター F2
HeightAdapter
F2
S4-302F
フロントギヤボックス B
FrontGearBox
B
S4-302H2
ハイトアダプター F2
HeightAdapter
F2
BB-1510
10x15ベアリング
Bearing
+1mm +2mm
セッティングパーツとしてご使用下さい。
Usethesepartsforadjustingsetup.
S4-503D16
ドライブギヤ 16T
DriveGear
BB-105-2
5x10ベアリング
Bearing
B2-010BC
リヤベアリングカラー・青
RearBearingCollar・Blue
S4-302R
リヤギヤボックス A
RearGearBox
A
BB-135-2
5x13ベアリング
Bearing
ZC-S50S
φ5mm シム ×2
 Shim
ZC-S50S
φ5×0.1 シム
 Shim
計 0.5 ㎜
Total0.5 ㎜
平らな面
Flatside
2.0
ZC-SS43LF
M4x3セットスクリュー
SetScrew
S4-010CD
センタードライブカップ
CenterDriveCup
ەREARە
ەFRONTە
BB-105-2
5x10ベアリング×2
Bearing
B2-010BC
リヤベアリングカラー・青×2
RearBearingCollar・Blue
BB-135-2
5x13ベアリング×2
Bearing
ZC-BH38
M3x8ボタンヘッド×1
BHSScrew
ZC-S50S
φ5mm シム×4
φ5×0.1 シム×2
 Shim
ZC-SS43LF
M4x3セットスクリュー×2
SetScrew
袋#4の内容
Bag#4Contents
S4-302R
リヤギヤボックス A×1
RearGearBox
A
S4-302F
フロントギヤボックス A&B各 1
FrontGearBox
A&B1Ea
S4-302H
ハイトアダプター F2×2
HeightAdapter
F2
S4-503D16
ドライブギヤ 16T×2
DriveGear
BB-1510
10x15ベアリング×2
Bearing
ZC-S100S
φ10mmシム×5
φ10×0.1シム×2
 Shim
ZC-BH38
M3x8ボタンヘッド
BHSScrew
2.0
ӱ
ӱӲ
ӱ
Ӳ
BB-1510
10x15ベアリング
Bearing
ZC-S100S
φ10×0.1 シム
Shim
ZC-S100S
φ10×0.1 シム
Shim
S4-503D16
ドライブギヤ 16T
DriveGear
BB-105-2
5x10ベアリング
Bearing
B2-010BC
リヤベアリングカラー・青
RearBearingCollar・Blue
BB-135-2
5x13ベアリング
Bearing
S4-302F
フロントギヤボックス A
FrontGearBox
A
ZC-S50S
φ5mm シム ×2
 Shim
ZC-S50S
φ5×0.1 シム
 Shim
計 0.5 ㎜
Total0.5 ㎜
計 0.7 ㎜
Total0.7 ㎜
計 0.5 ㎜
Total0.5 ㎜
リヤギヤボックス組立後、ギヤの噛み合せ
がきつい場合はφ5×0.1mm シムを抜い
てご使用ください。
Inthecasethegearmeshatthe
assembledreargearboxistough,
pleasetakeoutthe0.1mmshimto
reduceresistance.
S4-010CD
センタードライブカップ×2
CenterDriveCup

7. フロントギヤボックスの取付け
FrontGearBoxInstallation
6. ギヤボックスの組み立て
GearBoxAssembly
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
9
BB-1510
10x15ベアリング×2
Bearing
ZC-S100S
φ10mmシム×5
φ10×0.1シム×2
 Shim
ZC-BH310
M3x10ボタンヘッド×2
BHSScrew
S4-302H
ハイトアダプター R0
HeightAdapter
 R0
S4-302R
リヤギヤボックス B
RearGearBox
B
S4-302H
ハイトアダプター R0
HeightAdapter
 R0
セッティングパーツとしてご使用下さい。
Usethesepartsforadjustingsetup.
−0.5mm +1mm +2mm
S4-002BC
バルクヘッドキャップ×2
BulkheadCap
S4-302F
フロントギヤボックス C×1
FrontGearBox
C
ZC-BH38
M3x8ボタンヘッド×4
BHSScrew
ZC-F36
M3x6サラキャップ×2
FHSScrew
このページで使用するパーツ
Partsusedonthispage
Ӳ
ӱ
ӱӲ
ӱ
ZC-S100S
φ10 ㎜シム ×3
Shim
BB-1510
10x15ベアリング
Bearing
ZC-S100S
φ10×0.1 シム
Shim
計 0.7 ㎜
Total0.7 ㎜
ZC-S100S
φ10 ㎜シム ×2
Shim
BB-1510
10x15ベアリング
Bearing
ZC-S100S
φ10×0.1 シム
Shim
計 0.5 ㎜
Total0.5 ㎜
Ӳ
ZC-C268
M2.6x8キャップスクリュー
CapScrew
2.0
Ӵ
ӱ
Ӳ
ӳ
Ӵ
Ӵ
ZC-BH38
M3x8ボタンヘッド
BHSScrew
2.0
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0
S4-302F
フロントギヤボックス C
FrontGearBox
C
ZC-F36
M3x6サラキャップ
FHSScrew
2.0
S4-002BC
バルクヘッドキャップ
BulkheadCap
S4-302H
ハイトアダプター R0×2
HeightAdapter
R0
S4-302R
リヤギヤボックス B×1
RearGearBox
 B
ZC-C268
M2.6x8キャップスクリュー×2
SHCScrew
袋#4の内容
Bag#4Contents
袋#4の内容
Bag#4Contents

2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
ZC-BH310
M3x10ボタンヘッド×2
BHSScrew
10
ZC-BH38
M3x8ボタンヘッド×4
BHSScrew
S4-002BC
バルクヘッドキャップ×2
BulkheadCap
袋#4の内容
Bag#4Contents
このページで使用するパーツ
Partsusedonthispage
Ӳ
ӳ
ZC-BH38
M3x8ボタンヘッド
BHSScrew
2.0
S4-002BC
バルクヘッドキャップ
BulkheadCap
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0 ӱ
ӳ
8. リヤギヤボックスの取付け
RearGearBoxInstallation
B2-670C
スリッパーパッド×3
SlipperPad
S4-SG80D
スパーギヤ 80T×1
SpurGear
S4-303P1
ディスクプレート×1
DiskPlate
S4-303P2
スリッパープレート×1
SlipperPlate
S4-303OP
スリッパーアウタープレート×1
SlipperOuterPlate
S4-303DCB
ドライブピン×1
DrivePin
このページで使用するパーツ
Partsusedonthispage
袋#5の内容
Bag#5Contents
S4-303DCB
ドライブカップ ( ベアリング側 )×1
DriveCup(Bearing)
9. スリッパーの組み立て
SlipperAssmebly
S4-303MS2
メインシャフト×1
MainShaft
S4-303AJ2
スリッパースプリング×1
SlipperSpring
S4-303AJ2
スリッパーナット×1
SlipperNut
S4-SG80D
スパーギヤ 80T
SpurGear
S4-303MS2
メインシャフト
MainShaft
B2-670C
スリッパーパッド
SlipperPad
S4-303P1
ディスクプレート
DiskPlate
S4-303OP
スリッパーアウタープレート
SlipperOuterPlate
切りかきを合わせる
Keyontothe
maindriveshaft.
S4-303AJ2
スリッパースプリング
SlipperSpring
S4-303AJ2
スリッパーナット
SlipperNut
切りかきを合わせる
Keyontothe
slipperouterplate.
S4-303P2
スリッパープレート
SlipperPlate
S4-303DCB
ドライブピン
DrivePin
S4-303DCB
ドライブカップ ( ベアリング側 )
DriveCup(Bearing)
Ӳ
ӱ
B2-670C
スリッパーパッド
SlipperPad

S4-010B65
センターボーン･65mm
CenterBone･65mm
S4-010B98
センターボーン･98mm
CenterBone･98mm
YS-7B
O リング
ORing
11
袋#5の内容
Bag#5Contents
このページで使用するパーツ
Partsusedonthispage
11. スリッパー、センタープレートの取付け
Slipper,CenterPlateInstallation
BB-1510
10x15ベアリング×2
Bearing
ZC-SS325L
M3x2.5セットスクリュー（ネジロック加工済）×1
SetScrew(ThreadLock)
スリッパーナットを固定するセットスクリューは、スリッパー
シャフトの 3 面ある平らな部分で締め込みます。
※ネジ部には締め込まないようご注意下さい。
Thesetscrewusedtosecuretheslippernutis
tightenedontotheflatareaoftheslippershaft.
※Donottightenontothethreadedarea.
10. スリッパーの組み立て
SlipperAssmebly
BB-1510
10x15ベアリング
Bearing
ZC-SS325L
M3x2.5セットスクリュー
（ネジロック加工済）
SetScrew(ThreadLock)
1.5
袋#5の内容
Bag#5Contents
このページで使用するパーツ
Partsusedonthispage
ZC-BH38
M3x8ボタンヘッド×4
BHSScrew
S4-304CP2
センターマウントプレート ×1
CenterMountPlate
ZC-BH38
M3x8ボタンヘッド
BHSScrew
2.0
S4-304CP2
センターマウントプレート
CenterMountPlate
1.5 六角レンチ（1.5mm）
AllenKey(1.5mm)
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
CS-BG
ブラックグリス（黒）を塗布します。
Applyablackgrease.
実走行でのスリッパー調整はゼロ発進時に
わずかに滑る程度が目安になります。
Adjusttheslippersothatwhenthe
caracceleratesfromadeadstop,
thereisasmallamountofslip.
0.5〜1回転
0.5 〜 1-turn
S4-010B65
センターボーン･65mm×1
CenterBone･65mm
S4-010B98
センターボーン･98mm×1
CenterBone･98mm
YS-7B
O リング×2
ORing

ZC-F38
M3x8サラキャップ
FHSScrew
2.0
12. ベルクランクの取付け
BellCrankInstallation
12
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
ZC-N3P
M3 ナット×3
Nut
BB-105-2
5x10ベアリング×4
Bearing
ZC-A3620B
2mm アルミスペーサー・黒×1
2mmAluminumSpacer･Black
ZC-A3630B
3mm アルミスペーサー・黒×2
3mmAluminumSpacer･Black
ZC-A3610B
1mm アルミスペーサー・黒×2
1mmAluminumSpacer･Black
ZC-BH38
M3x8ボタンヘッド×5
BHSScrew
ZC-BH312
M3x12ボタンヘッド×2
BHSScrew
ZC-F38
M3x8サラキャップ×3
FHSScrew
S4-200
ベルクランク L&R× 各 1
BellcrankL&R 1Ea
S4-200P2
ベルクランクアームプレート×1
BellcrankArmPlate
袋#6の内容
Bag#6Contents
S4-201CL2
センターリンク×1
CenterLink
S4-201P
ベルクランクポスト×2
BellcrankPost
S4-200B2
ベルクランクブレース×1
BellcrankBrace
S4-001W
フロントボディマウント×1
FrontBodyMount
Z2-206-10
ロッドエンドボール 10 ㎜×2
BallStud10 ㎜
Z2-206-8
ロッドエンドボール 8 ㎜×1
BallStud8 ㎜
ZC-A3630B
3mm アルミスペーサー・黒
3mmAluminumSpacer･Black
ZC-A3610B
1mm アルミスペーサー・黒
1mmAluminumSpacer･Black
2.0
Z2-206-12
ロッドエンドボール 12 ㎜
BallStud12 ㎜
S4-201CL2
センターリンク
CenterLink ZC-N3P
M3 ナット
Nut
※向きに注意
Noteposition
ZC-BH312
M3x12ボタンヘッド
BHSScrew 2.0
S4-200
ベルクランク R
BellcrankR
BB-63F-2
3x6フランジベアリング
FrangeBearing
ZC-S330
φ3x0.3mm シム
 Sim
BB-63F-2
3x6フランジベアリング
FrangeBearing
ZC-S310
φ3x0.1ｍｍシム
Sim
ZC-S330
φ3x0.3mm シム
 Sim
ZC-BH38
M3x8ボタンヘッド
BHSScrew 2.0
BB-105-2
5x10ベアリング
Bearing
BB-105-2
5x10ベアリング
Bearing
ZC-S50
φ5mm シム･黒
Shim･Black
S4-201P
ベルクランクポスト
BellcrankPost
S4-200B2
ベルクランクブレース
BellcrankBrace
S4-001W
フロントボディマウント
FrontBodyMount
ZC-F38
M3x8サラキャップ
FHSScrew
2.0
ZC-A3620B
2mm アルミスペーサー・黒
2mmAluminumSpacer･Black
ZC-BH38
M3x8ボタンヘッド
BHSScrew 2.0
ZC-N3P
M3 ナット
Nut
2.0
Z2-206-8
ロッドエンドボール 8 ㎜
BallStud8 ㎜
S4-200
ベルクランク L
BellcrankL
S4-200P2
ベルクランクアームプレート
BellcrankArmPlate
※向きに注意
Noteposition
BB-63F-2
3x6フランジベアリング×4
FrangeBearing
ZC-S330
φ3x0.3mm シム×4
 Sim
ZC-S50
φ5mm シム･黒×2
Shim･Black
ZC-S310
φ3x0.1mm シム×2
 Sim

2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
13

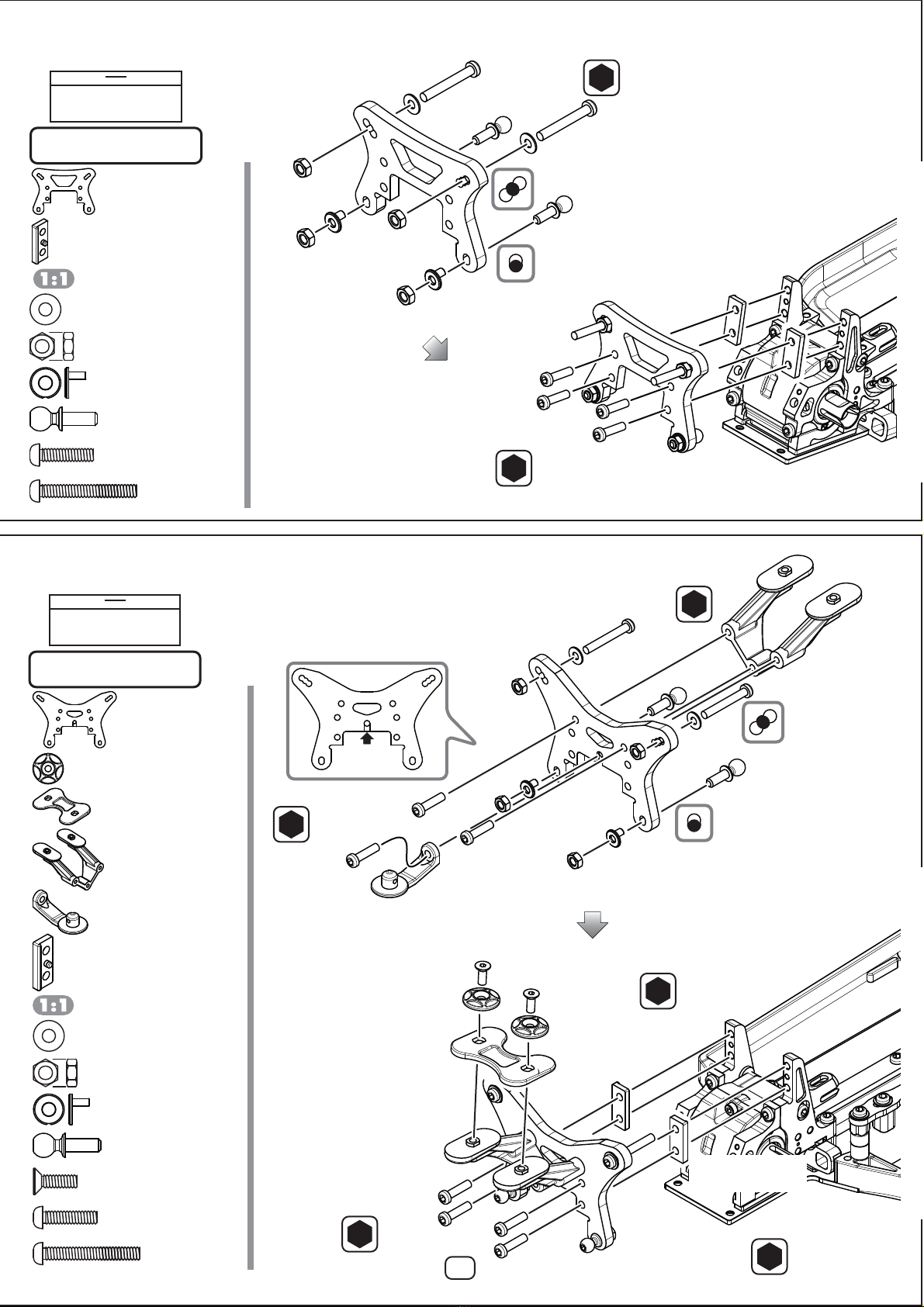

14. リヤショックタワーの取付け
RearShockTowerInstallation
13. フロントショックタワーの取付け
FrontShockTowerInstallation
ZC-BH322
M3x22ボタンヘッド×2
BHSScrew
ZC-BH312
M3x12ボタンヘッド×7
BHSScrew
ZC-F310
M3x10サラキャップ×2
FHSScrew
ZC-BH312
M3x12ボタンヘッド×4
BHSScrew
ZC-N3P
M3 ナット×4
Nut
ZC-S37
ワッシャー×2
Washer
袋#7の内容
Bag#7Contents
このページで使用するパーツ
Partsusedonthispage
S4-017-1P
フロントショックタワー×1
FrontShockTower
S4-018S
ショックタワースペーサー×2
ShockTowerSpacer
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
S4-001W
ウイングマウント
WingMount
ZC-N3P
M3 ナット
Nut
2.0
ZC-BH322
M3x22ボタンヘッド
BHSScrew
ZC-S37
ワッシャー
Washer
S4-001W
リヤボディマウント
RearBodyMount
S4-018-1P
リヤショックタワー
RearShockTower
※向きに注意
Noteposition
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
S4-018S
ショックタワースペーサー
ShockTowerSpacer
袋#7の内容
Bag#7Contents
このページで使用するパーツ
Partsusedonthispage
S4-018-1P
リヤショックタワー×1
RearShockTower
S4-001W
ウイングスペーサー×1
WingSpacer
S4-001W
マウントワッシャー×2
WMountWasher
S4-001W
ウイングマウント×1
WingMount
S4-001W
リヤボディマウント×1
RearBodyMount
S4-018S
ショックタワースペーサー×2
ShockTowerSpacer
Z2-206-8
ロッドエンドボール 8 ㎜×2
BallStud8 ㎜
S4-206C1
オフセットカラー (1mm)×2
OffsetCollar(1 ㎜ )
S4-206C1
オフセットカラー (1mm)×2
OffsetCollar(1 ㎜ )
Z2-206-8
ロッドエンドボール 8 ㎜
BallStud8 ㎜
2.0
ZC-BH322
M3x22ボタンヘッド
BHSScrew
S4-017-1P
フロントショックタワー
FrontShockTower
ZC-S37
ワッシャー
Washer
ZC-N3P
M3P ナット
PNut
ZC-N3P
M3P ナット
PNut Z2-206-8
ロッドエンドボール 8 ㎜
BallStud8 ㎜
S4-206C1
オフセットカラー (1mm)
OffsetCollar(1 ㎜ )
S4-206C1
オフセットカラー (1mm)
OffsetCollar(1 ㎜ )
S4-001W
ウイングスペーサー
WingSpacer
2.0
ZC-F310
M3x10サラキャップ
FHSScrew
S4-001W
マウントワッシャー
MountWasher
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
S4-018S
ショックタワースペーサー
ShockTowerSpacer
ZC-N3P
M3 ナット×4
Nut
ZC-S37
ワッシャー×2
Washer
ZC-BH322
M3x22ボタンヘッド×2
BHSScrew
ZC-N3P
M3 ナット
Nut
Z2-206-8
ロッドエンドボール 8 ㎜×2
BallStud8 ㎜

Ӳ
ӱ
B4-011R
リホイルハブ
RearWheelHub
ZC-C25N
M2x5 キャップスクリュー
SHScrew
SP-011H
ホイルハブピン
WheelHubPin
15. フロントハブキャリアの組み立て
FrontHubCarrierAssembly
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
B2-009AR
アウターサスアームピン×2
OuterSuspensionArmPin
14
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
S4-008F2
フロントロアサスアーム×2
FrontLowerSuspensionArm
BB-105-2
5x10ベアリング
Bearing BM-010BC
フロントベアリングカラー・青
FrontBearingCollar・Blue
Z4-415S
ステアリングブロックＬ
SteeringBlockL
S4-01077
ユニバーサルドライブシャフト・フロント
UniversalDriveshaft・Front
BB-105-2
5x10ベアリング
Bearing
Z4-415A
ステアリングプレート
SteeringPlate
Z2-206-6
ロッドエンドボール 6mm
BallStud6mm 2.0
ZC-BH38
M3x8ボタンヘッド
BHSScrew 2.0
ZC-N3P
M3 ナット
Nut
※向きに注意
Noteposition
B2-009AR
アウターサスアームピン
OuterSuspensionArmPin
S4-008F2
フロントロアサスアーム
FrontLowerSuspensionArm
BM-415C
ハブキャリアスペーサー・黒
HubCarrierSpacer･Black
ZC-BH24
M2x4 ボタンヘッド
BHScrew
1.5
BM-010BC
フロントベアリングカラー・青×2
FrontBearingCollar・Blue
S4-413-8
フロントハブキャリアＬ&R各 1
FrontHubCarrierL&R1Ea
Z4-415S
ステアリングブロックＬ&R各 1
SteeringBlockL&R1Ea
袋#8の内容
Bag#8Contents
S4-01077
ユニバーサルドライブシャフト・フロント×2
UniversalDriveshaft・Front
Z4-415A
ステアリングプレート×2
Steeringplate
ZC-C25N
M2x5キャップスクリュー ×2
SHScrew
SP-011H
ホイルハブピン×2
WheelHubPin
BB-105-2
5x10ベアリング×4
Bearing
ZC-BH312
M3x12ボタンヘッド×4
BHSScrew
ZC-BH38
M3x8ボタンヘッド×4
BHSScrew
ZC-BH24
M2x4 ボタンヘッド×4
BHScrew
BM-414WA
アルミ製キングピン×4
AluminumKingPin
ZC-N3P
M3 ナット×2
Nut
ZC-N4FLT
M4 アルミナット･薄型 ×2
AluminumNut･Thin
ZC-A3620B
2mm アルミスペーサー・黒×2
2mmAluminumSpacer･Black
1.5 六角レンチ（1.5mm）
AllenKey(1.5mm)
Z2-206-6
ロッドエンドボール 6 ㎜×2
BallStud6 ㎜
Z2-206-8
ロッドエンドボール 8 ㎜×2
BallStud8 ㎜
B4-011R
リヤホイルハブ×2
RearWheelHub
5.0
ӱ
S4-413-8
フロントハブキャリアＬ
FrontHubCarrierL
BM-414WA
アルミ製キングピン
AluminumKingPin
ZC-BH312
M3x12ボタンヘッド
BHSScrew 2.0
BM-414WA
アルミ製キングピン
AluminumKingPin
※向きに注意
Noteposition
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
ZC-N4FLT
M4 アルミナット･薄型
AluminumNut･Thin
ZC-A3620B
2mm アルミスペーサー・黒
2mmAluminumSpacer･Black
ӱ
Z2-206-8
ロッドエンドボール 8mm
BallStud8mm 2.0
BM-415C
ハブキャリアスペーサー・黒×2
HubCarrierSpacer･Black

15
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
Ｚ2-009R3
アウターサスアームピン×2
OuterSuspensionArmPin

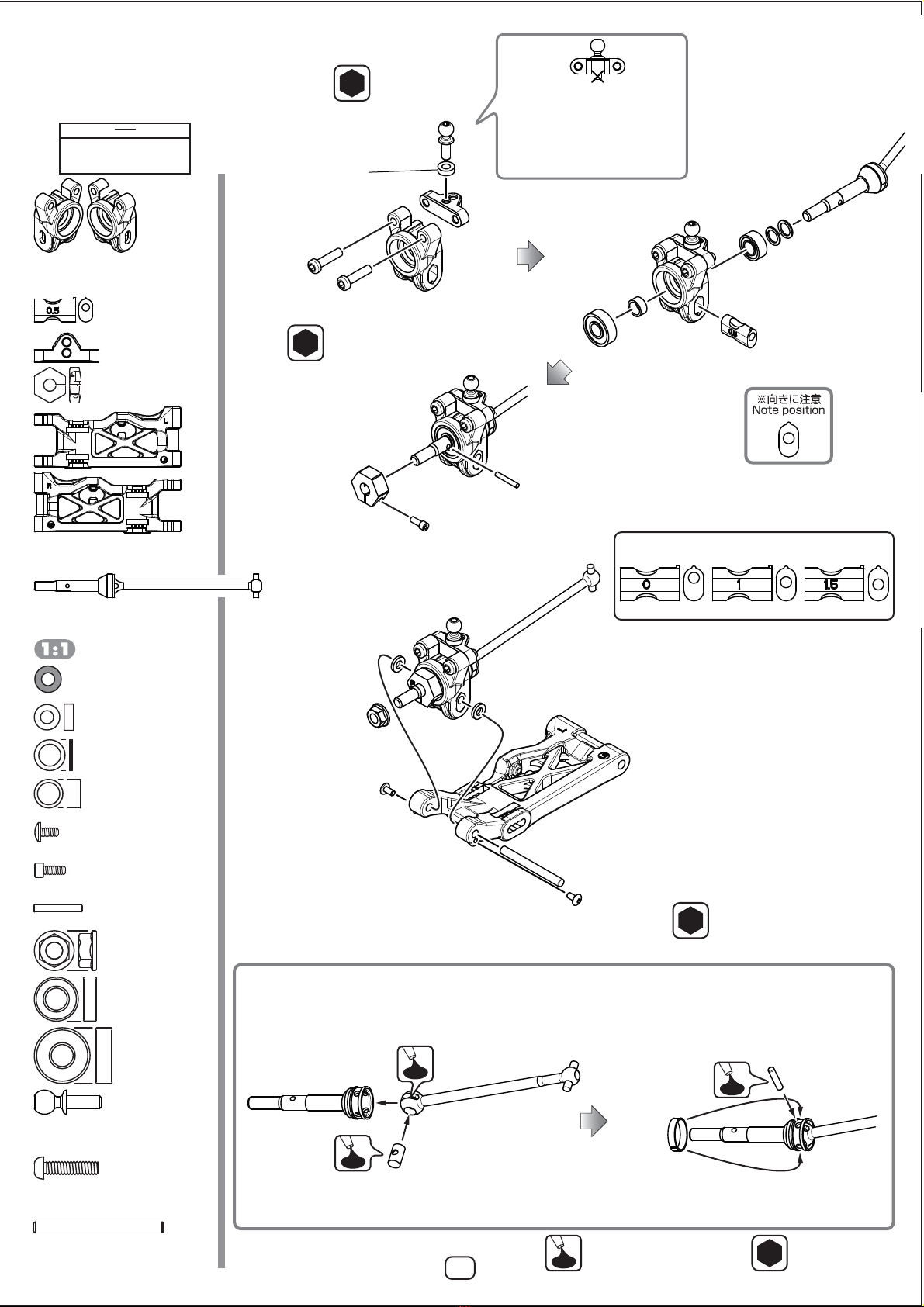

16. リヤハブキャリアの組み立て
RearHubCarrierAssmebly
ユニバーサルドライブシャフトの組み立て方
UniversalDriveShaftAssemblyInstallation
ユニバーサルドライブシャフトは組立て済みです。
分解、組立ての際に参照下さい。
TheUniversalDriveShaftscomepre-assembled.
Pleaseseebelowfordisassembly/assemblyinstructions.
C クリップを外す際は精密ドライバー等を使用し、変形に注意しながら少しずつずらす様にして取外します。
Whenremovingthec-clip,useaprecisiondrivertocarefullypryitoff,withoutdeformingthec-clip.
Z2-010RAM
リヤアクスル
RearAxle
S4-010TPC
カップジョイント
CupJoint
Ӳ
ӱ
S4-01065B
リヤドックボーン･65mm
RearDogBone
S4-010TPC
ジョイントピン
JointPin
ӳ
Ӵ
S4-010TPC
C クリップ
C-Clip
ブラックグリス（黒）を塗布します。
Applyablackgrease.
SP-011H
ホイルハブピン
WheelHubPin
ӱ
Ӳ
ZC-C25N
M2x5キャップスクリュー
SHScrew
ӳ
B4-011R
リヤホイルハブ
RearWheelHub
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
BB-105-2
5x10ベアリング
Bearing
Z2-010BCM
ベアリングカラー
BearingCollar
S4-01065
ユニバーサルドライブシャフト・リヤ
UniversalDriveshaft・Rear
BB-135-2
5x13ベアリング
Bearing
S4-415R
ハイトインサート 0.5 ㎜
HeightInsert0.5 ㎜
ӱ
Ӳ
ZC-S550
φ5x0.5mm スペーサー
 Spacer
ハイトインサートは突起の方向により
ピンの位置が変わります。
Pinpositionisselectablebydirectionofthe
heightinsert(notedirectionoftheprotrusion)
セッティングパーツとしてご使用下さい。
Usethesepartsforadjustingsetup.
0mm×2 1mm×2 1.5mm×2
※ご注意ください※
スペーサーを 1.5mm 以下で使用する際
は、ロッドエンドボール･6mm
(Z2-206-6) をご使用ください。
Whenusingspacerslessthan
1.5mm,pleaseusetheBall
Stud6mm(Z2-206-6).
S4-415R
リヤハブキャリア L
RearHubCarrierL
2.0
Z2-206-8
ロッドエンドボール 8 ㎜
BallStud8 ㎜
ZC-A3620B
2mm アルミスペーサー・黒
2mmAluminumSpacer･Black
S4-415RL
リンクマウント
LinkMount
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
BB-105-2
5x10ベアリング×2
Bearing
BB-135-2
5x13ベアリング×2
Bearing
ZC-BH312
M3x12ボタンヘッド×4
BHSScrew
Z2-206-8
ロッドエンドボール 8 ㎜×2
BallStud8 ㎜
Ｚ2-009R3
リヤアウターサスアームピン
RearOuterSuspension
ArmPin
Z2-415S10
ハブキャリアスペーサー・グレー
HubCarrierSpacer･Gray
ZC-BH24
M2x4 ボタンヘッド
BHScrew
1.5
S4-008R5B
リヤロアサスアーム L5･L
RearLowerSuspensionArmL5･L
BM-N4S
M4 セレーションナット
Serratedflangenut
Z2-010BCM
ベアリングカラー×2
BearingCollar
SP-011H
ホイルハブピン×2
WheelHubPin
ZC-C25N
M2x5キャップスクリュー×2
SHScrew
ZC-BH24
M2x4 ボタンヘッド×4
BHScrew
Z2-415S10
ハブキャリアスペーサー・グレー×4
HubCarrierSpacer･Gray
袋#9の内容
Bag#9Contents
S4-415R
リヤハブキャリア L&R各 1
RearHubCarrierL&R1Ea
S4-01065
ユニバーサルドライブシャフト・リヤ×2
UniversalDriveshaft・Rear/65mm
S4-415R
ハイトインサート 0.5 ㎜ ×2
HeightInsert0.5 ㎜
S4-415RL
リンクマウント ×2
LinkMount
B4-011R
リヤホイルハブ×2
RearWheelHub
5.0
ZC-A3620B
2mm アルミスペーサー・黒×2
2mmAluminumSpacer･Black
Ｓ4-008R5B
リヤロアサスアーム L5Ｌ&R各 1
RearLowerSuspensionArmL5L&R1Ea
BM-N4S
M4 セレーションナット×2
Serratedflangenut
ZC-S550
φ5x0.5mm シム×4
Shim

ZC-F38
M3x8サラキャップ
FHSScrew 2.0

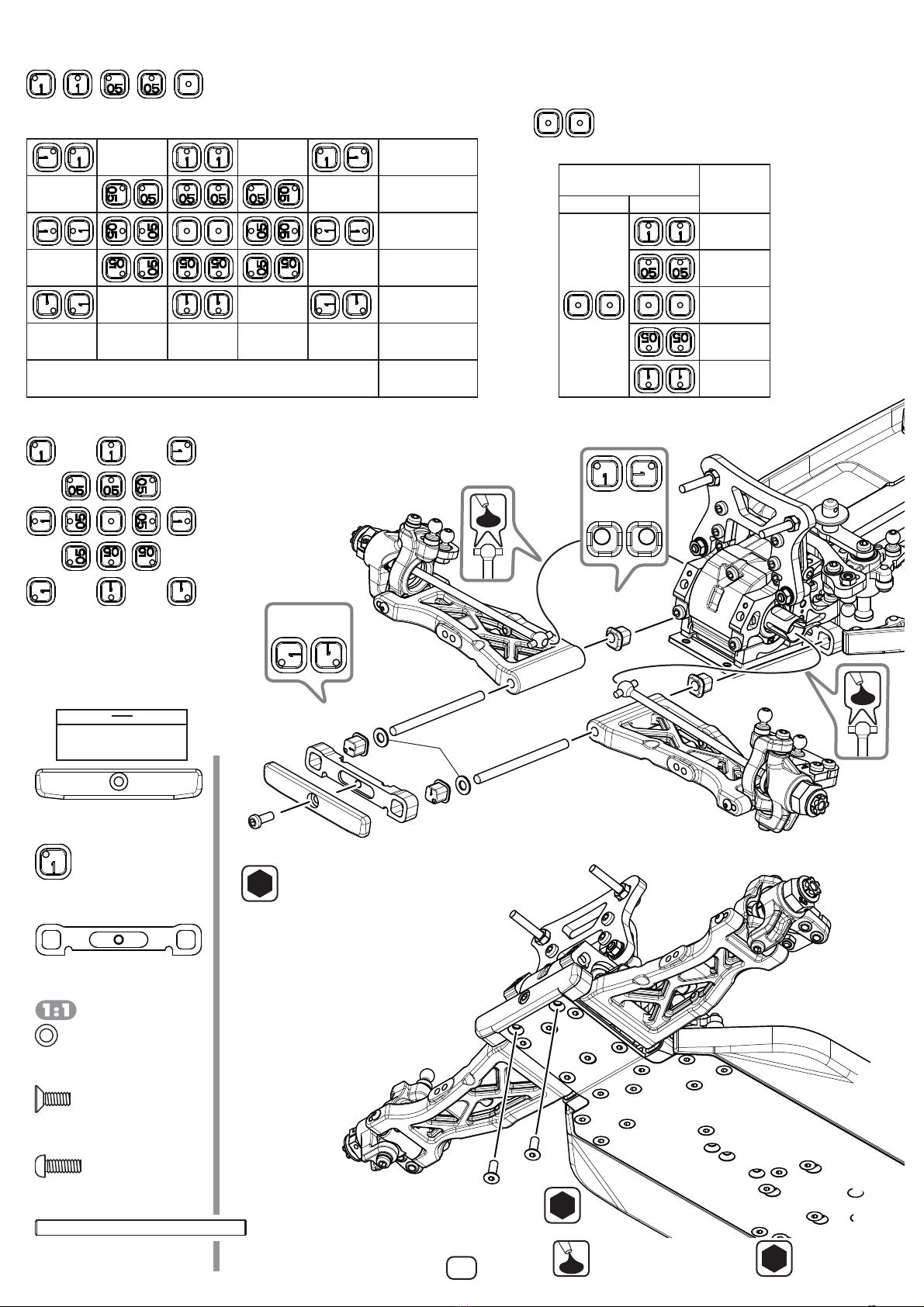

17. フロント＆リヤサスアームの取り付け
Front&RearSuspensionArmInstallation
16
Z2-009R35
インナーサスアームピン
InnerSus.ArmPin
Z2-300BS
サスマウントブッシュ
SuspensionBushing
ZC-F38
M3x8サラキャップ×2
FHSScrew
CS-BG
ブラックグリス（黒）を塗布します。
Applyablackgrease.
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
ZC-BH38
M3x8ボタンヘッド×1
BHSScrew
＋0.6 ㎜
＋0.3 ㎜
0㎜
＋1.2 ㎜＋0.6 ㎜−1.2 ㎜ −0.6 ㎜ 0 ㎜
トレッド
Width
−0.6 ㎜
−0.3 ㎜
ハイト
Height
−0.5°
+0.5°
−1°
+1°
10°
サスマウント
Suspensionmount
FF FR
スキッド
Kickup
サスマウント FF 側に左のパーツを
使用した場合の角度参考例
Ifusetheleftpartsinfrontside,
thekickupanglevariationwillbe
likebelowchart.
5 種のブッシュの組み合わせにより、スキッド角、トレッド、ハイトの調整が行えます。
Kickup,Tread,andHeightareadjustableincombinationoftheabove5bushes.
スキッド
±0.5/1°
Kickup
ハイト
±0.3/0.6 ㎜
Height
トレッド±0.3/0.6 ㎜
Width
ブッシュの方向
Bushingdirection
S4-300FF
フロントサスマウント F
FrontSuspensionMountF
Z2-300BS
サスマウントブッシュ
SuspensionBushing
ZC-BH38
M3x8ボタンヘッド
BHSScrew
2.0
S4-001
バンパー
Bumper
※向きに注意
Noteposition
Z2-009R35
インナーサスアームピン×2
InnerSus.ArmPin
Z2-009S35
φ3.5mm シム
Shim
Z2-300BS
サスマウントブッシュ×4
SuspensionBushing
S4-300FF
フロントサスマウント F×1
FrontSuspensionMountF
B4-001
バンパー×1
Bumper
袋 #10 の内容
Bag#10Contents
Z2-009S35
φ3.5mm シム×2
Shim
※向きに注意
Noteposition

ZC-F310
M3x10サラキャップ
FHSScrew 2.0
18. リヤサスアームの取り付け
RearSuspensionArmInstallation
17
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
CS-BG
ブラックグリス（黒）を塗布します。
Applyablackgrease.
Z2-300BS
サスマウントブッシュ×2
SuspensionBushing
S4-300RR
リヤサスマウント・R×1
RearSuspensionMount・R
袋 #10 の内容
Bag#10Contents
S4-300RS
リヤサスマウントスペーサー×2
RearSuspensionMountSpacer
S4-300RR
リヤサスマウント R
RearSuspensionMountR
Z2-300BS
サスマウントブッシュ
SuspensionBushing
Z2-300BS
サスマウントブッシュ
SuspensionBushing
S4-300RS
リヤサスマウントスペーサー
RearSuspension
MountSpacer
Z2-009R35
インナーサスアームピン
InnerSus.ArmPin
Z2-009S35
R サスアームスペーサー
RearSuspensionArmSpacer
※向きに注意
Noteposition
ZC-F310
M3x10サラキャップ×2
FHSScrew
アンチスキッド
±0.5/1°
Anti-squat
ハイト
±0.3/0.6 ㎜
Height
トー角±0.5/1°
Toe-angle
トレッド±0.3/0.6 ㎜
Width
ブッシュの方向
Bushingdirection
2°
1.5°
1°
2.5°
3°
アンチスキッド
Anti-squat
3°2.5°1° 1.5° 2°
トー角
Toe-angle
サスマウント RF

SuspensionmountRF
サスマウント RR

SuspensionmountRR
サスマウント RF 側に左のパーツを使用した場合の角度参考例
Ifusetheleftpartsinfrontside,therearsuspensionanglevariationwillbelikebelowchart.
5 種のブッシュの組み合わせにより、トー角、スキッド角、トレッド、ハイトの調整が行えます。
Toe-angle,Skid-angle,Tread,andHeightareadjustableincombinationoftheabove5bushes.
Z2-009S35
R サスアームスペーサー×4
RearSuspensionArmSpacer
Z2-009R35
インナーサスアームピン×2
InnerSus.ArmPin
Z2-300BS
サスマウントブッシュ×2
SuspensionBushing

ZC-SS34
M3x4セットスクリュー
SetScrew
1.5 スタビホルダー
SwayBarHolder
ZC-BH26
M2x6 ボタンヘッド
BHScrew
ZC-C212
M2x12キャップスクリュー
SHScrew
Ӵ
Ӳ
ӳ
ӱ

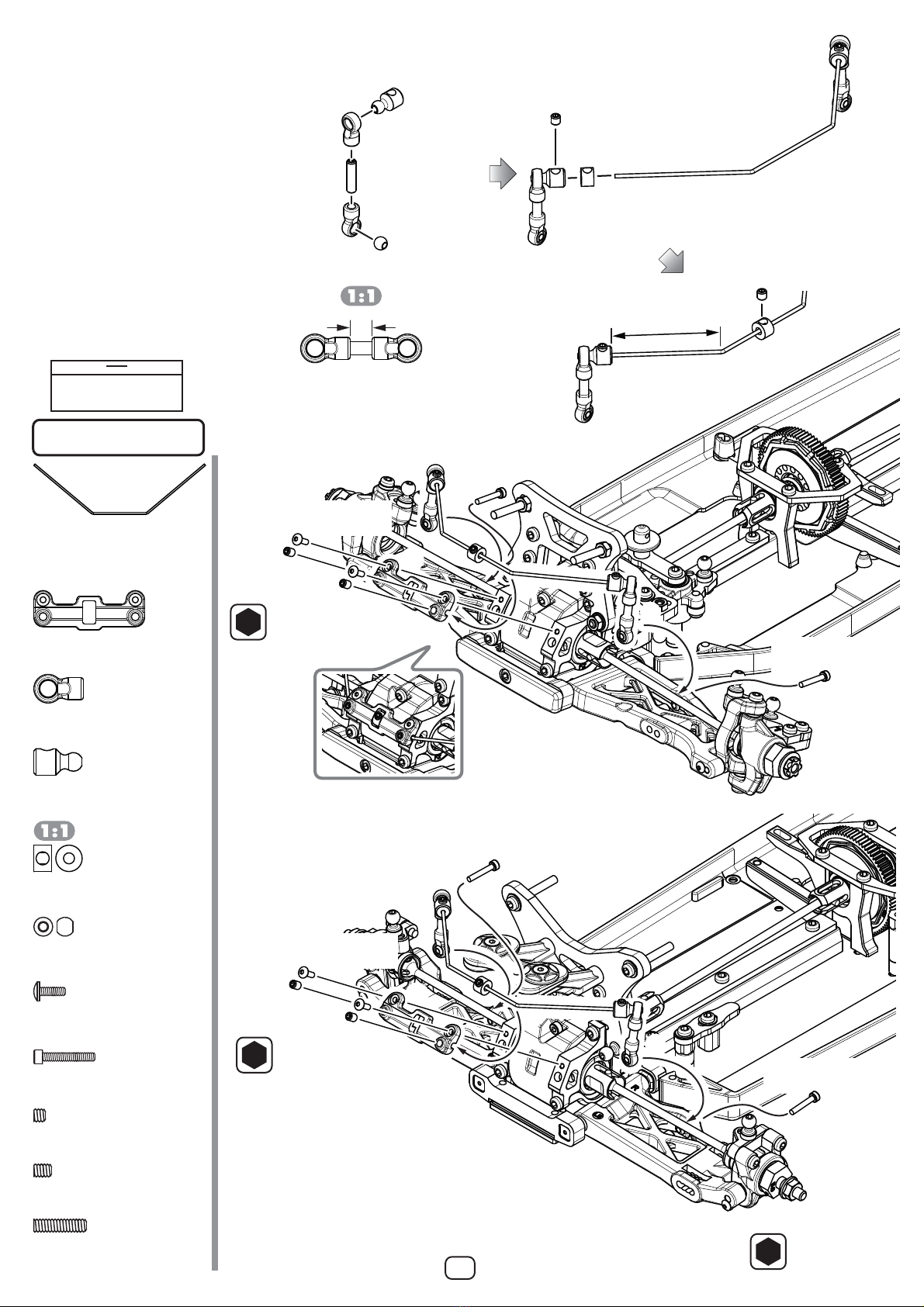

19. スタビライザーの取り付け
SwayBarInstallation
18
ZC-206AH
スタビボール×4
Anti-RollBarBall
ZC-SS34
M3x4セットスクリュー×4
SetScrew
ZC-206A
M3x3セットスクリュー×6
SetScrew
ZC-SS312
M3x12セットスクリュー×4
SetScrew
S4-412WS
スタビライザーφ1.2、1.3× 各 1
SwayBarφ1.2,1.31Ea
S4-412WH
スタビライザーφ1.8×2
SwayBarφ1.8
M3ｘ4 セットスクリュー、ストッパーはスタビライザーが、
ガタなくスムーズに動くように調整してください。
AdjusttheM3x4SetScrewsandstoppertoremove
anyplay,butallowtheswaybartoswivelsmoothly.
このページで使用するパーツ
Partsusedonthispage
1.5 六角レンチ（1.5mm）
AllenKey(1.5mm)
袋 #10 の内容
Bag#10Contents
S4-412B
スタビボール×4
Anti-RollBarBall
ZC-412SBK
ストッパー×2
Stopper
Front/37 ㎜
Rear/34 ㎜
ZC-SS33
M3x3セットスクリュー
SetScrew
ZC-SS33
M3x3セットスクリュー
SetScrew
ZC-412SBK
ストッパー
Stopper
スタビライザー
SwayBar
F/1.2 ㎜ R/1.3 ㎜( ダート◆Dirt)
F/R1.8 ㎜ ( カーペット / 人工芝◇Carpet/Astroturf)
ZC-BH26
M2x6 ボタンヘッド×4
BHScrew
ZC-C212
M2x12キャップスクリュー×4
SHScrew
S4-412H
スタビホルダー×2
SwayBarHolder
ZC-SS34
M3x4セットスクリュー
SetScrew
1.5
ZC-BH26
M2x6 ボタンヘッド
BHScrew
ZC-C212
M2x12キャップスクリュー
SHScrew
Ӵ
Ӳ
ӳ
ӱ
スタビホルダー
SwayBarHolder
◆フロント用、リヤ用各 2 セットを作ります。◆
Assemble2frontand2swaybarrod.
5㎜
ZC-SS312
M3x12セットスクリュー
SetScrew
ZC-206AH
スタビボール
Anti-Rollbarball
S4-412B
スタビボール
Anti-Rollbarball
Z2-412
ロッドエンド
BallEnd
Z2-412
ロッドエンド×8
BallEnd

リヤアッパーロッド
RearUpperRod
ステアリングロッド
SteeringRod
サーボロッド
ServoRod
フロントアッパーロッド
FrontUpperRod
19
SD-TB52N
52 ㎜ターンバックル×2
52 ㎜Turnbuckle

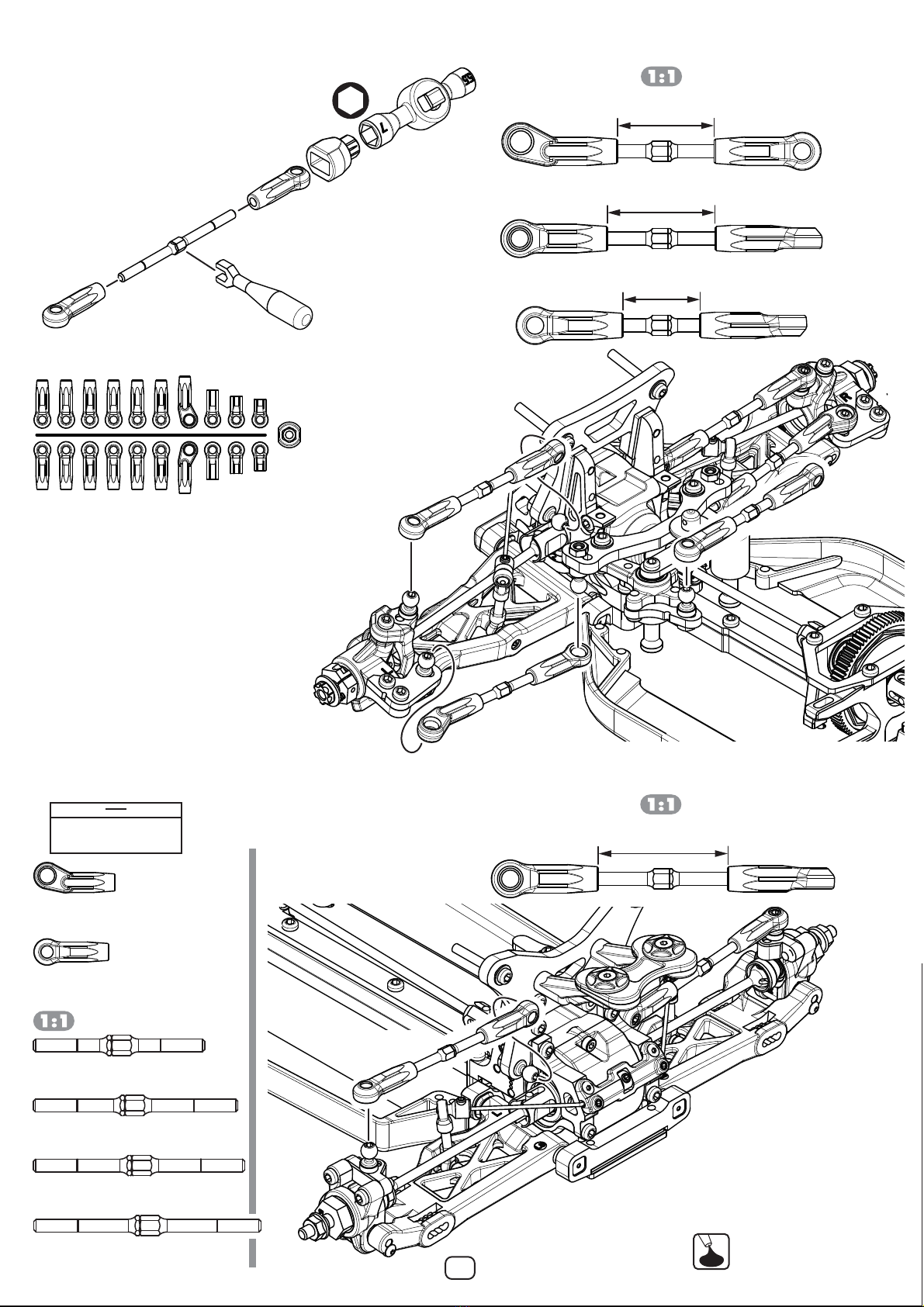

20. ターンバックルの組み立て
TurnbuckleAssembly ەFRONTە
ブラックグリス（黒）を塗布します。
Applyablackgrease.
袋 #11 の内容
Bag#11Contents
SD-TB48N
48 ㎜ターンバックル×2
48 ㎜Turnbuckle
※ロッドエンドツールはロッドエンド SS/S/M には使用できません。
PleasenotethattheRodEndToolcannotbeusedonRodEndSS/S/M.
Z2-206DM2
ロッドエンド・オフセット×2
RodEnd・Offset
リヤアッパーロッド×2(52 ㎜ターンバックル )
RearUpperRod×2(52 ㎜ Turnbuckle)
28.8 ㎜
ەREARە
ステアリングロッド×2(45 ㎜ターンバックル )
SteeringRod×2(45 ㎜ Turnbuckle)
22 ㎜
フロントアッパーロッド×2(48 ㎜ターンバックル )
FrontUpperRod×2(48 ㎜ Turnbuckle)
25.5 ㎜
サーボロッド×1(39 ㎜ターンバックル )
ServoRod×1(39 ㎜ Turnbuckle)
17.5 ㎜
SD-TB39N
39 ㎜ターンバックル×1
39 ㎜Turnbuckle
Z2-206DM2
ロッドエンド
BallCup
片方が逆ネジになっています。
Onesideisreversethreaded.
BM-TBL
ターンバックルレンチ
TurnbuckleWrench
ターンバックル
Turnbuckle
Z2-206DM2
ロッドエンドツール
BallCupTool
Z2-206DM2
ロッドエンド
BallCup
7.0
SD-TB45Ｎ
45 ㎜ターンバックル×2
45 ㎜Turnbuckle
Z2-206DM2
ロッドエンドプラスティックパーツ
RodEndPlasticParts
MSSS
Z2-206DM2
ロッドエンド×12
BallCup

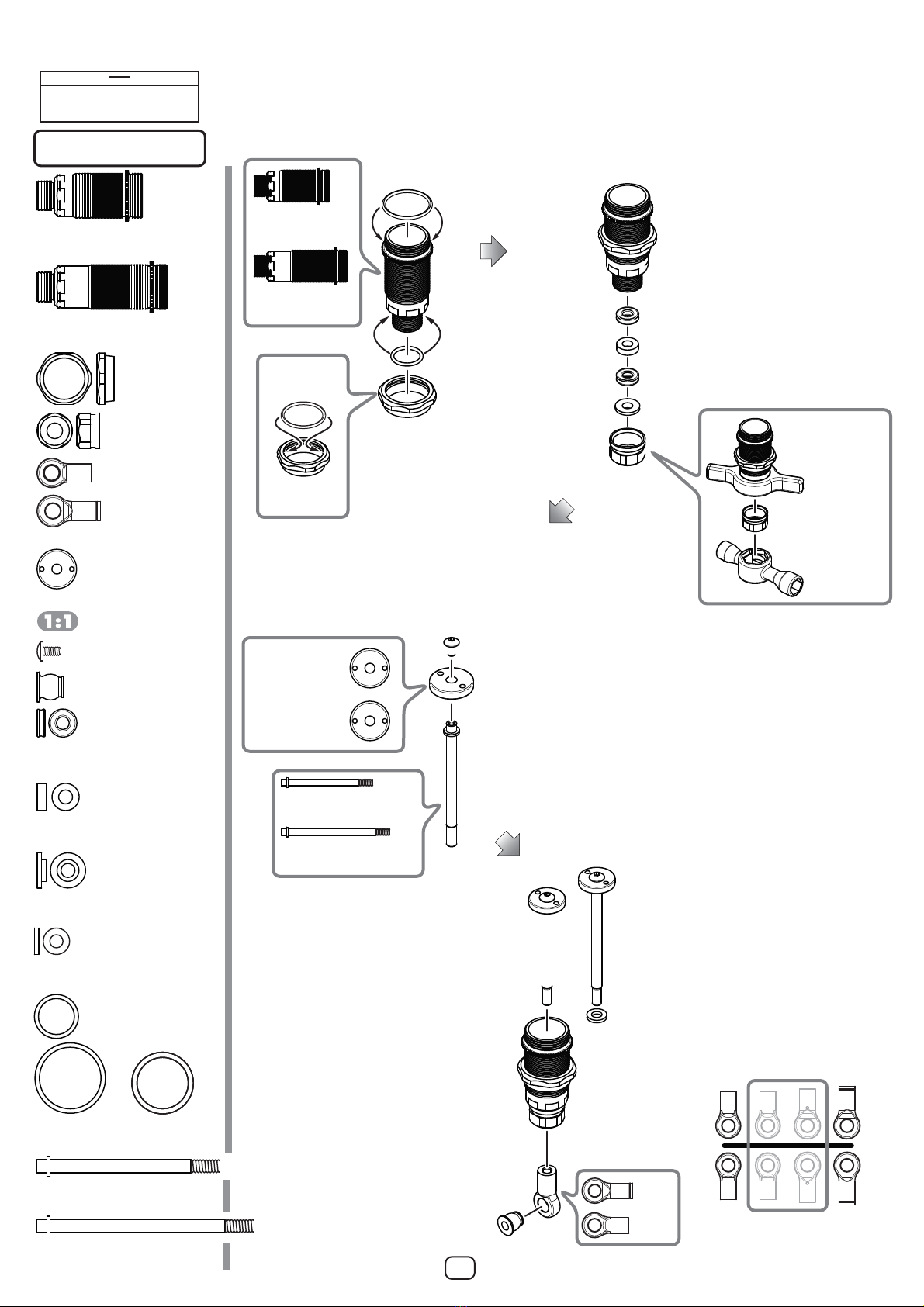

21. フロント＆リヤショックの組み立て
Front&RearShockAssembly
◆フロント用、リヤ用各 2 セットを作ります。◆
Assemble2frontand2rearshocks.
20
YS-7AA
O リング・φ12
ORing
Z2-S4AJ
O リング・φ14
ORing
Z2-S4AJ
アジャストナット
AdjustingNut
S4-S4S
フロントショックボディ
FrontShockBody
S4-S4L
リヤショックボディ
RearShockBody
Z2-S3
O リング・φ8
ORing S4-S3X
X30X リング（クリア）
XRing(Clear)
S4-S4C
X30 カラー・A( 小 )
Collar・A（Small）
S4-S4C
X30 カラー・B( 大 )
Collar・B(Ｌarge)
Z2-S3
X33O リングキャップ
ORingCap
S4-S3X
X30X リング（クリア）
XRing(Clear)
Z2-S9
ショックキャップツール
ShockCapTool
Z2-S9
ショックボディツール
ShockBodyTool
S4-S2L
X30 リヤショックシャフト
RearShockShaft
S4-S2S
X30 フロントショックシャフト
FrontShockShaft
ZC-BH24
M2ｘ4 ボタンヘッド
BHScrew
BM-S162
フロントピストン・黒
FrontPiston･Black
BM-S172
リヤピストン・白
RearPiston･White
M2x4 ボタンヘッド を締め込む際は、プライヤー等は使わず締め
過ぎに注意しネジロック等をご使用ください。
TightenM2screwwithouttheuseofplier,donotover
tighten.Recommendtousethethreadlockinstead.
グレーのパーツは使用しません。
Shadedpartsarenotused.
Z2-S6M
ショックエンド S/M/L
ShockEnd
S4-S2S
X30 フロントショックシャフト×2
FrontShockShaft
S4-S2L
X30 リヤショックシャフト×2
RearShockShaft
Z2-S3
O リング・φ8×4
ORing
YS-7AA
O リング・φ12×4
ORing
Z2-S4AJ
O リング・φ14×4
ORing
このページで使用するパーツ
Partsusedonthispage
S4-S4C
X30 カラー・A×4
Collar・A
S4-S3X
X30X リング（クリア）×8
XRing(Clear)
S4S4C
X30 カラー・B×4
Collar・B
BM-S162
フロントピストン・黒×2
FrontPiston･Black
BM-S172
リヤピストン・白×2
RearPiston･White
Z2-S4AJ
アジャストナット×4 
AdjustingNut
Z2-S3
X33O リングキャップ×4
ORingCap
ZC-BH24
M2x4 ボタンヘッド×4
BHScrew
Z2-S6M
ショックエンド S×2
ShockEndS
Z2-S6M
ショックエンド L×2
ShockEndL
Z2-S7T
アルミ製ショックエンドボール×4
ShockEndBall
S4-S4L
リヤショックボディ×2
RearShockBody
袋 #12 の内容
Bag#12Contents
S4-S4S
フロントショックボディ×2
FrontShockBody
ショックボディ Assy
ShockBodyAssembly
フロント
Front
フロント
Front
リヤ
Rear
Z2-S7T
ショックエンドボール
ShockEndBall
ショックピストン Assy
ShockPistonAssembly
Z2-S4I
X33 ショックインナースペーサー
ShockInnerSpacer
リヤ
Rear
Z2-S4I
X33 ショックインナースペーサー×2
ShockInnerSpacer
