Yokomo SO 2.0 User manual

1/10 SCALE 2WD OFF-ROAD RACING CAR KIT

この度はヨコモ製R/Cカーキットをお買い求め頂き、誠に有り難うございます。このキットは、ワールドチャンピオンメーカーであるヨコモの
高性能・競技用R/Cカーです。本説明書に従った正しい組立・安全な走行をして頂ければ、誰でも手軽に楽しむことが出来ます。
■組立の注意■
● 幼児のいる場所では組み立てないで下さい。小さな部品
を飲み込む等、非常に危険です。
● 組立の前に必ず内容をお確かめ下さい。万一不良部品、不
足部品などがあった場合は、ヨコモアフターサビス部まで
お問い合わせ下さい。
● 組立の前に説明書を最後まで読み、全体の流れをつかむ
と効率的な組立が出来ます。
● 組み立てる際は、様々な工具が必要になります。安全の為
に必ず作業内容に合った工具を使用して下さい。又、カッ
ターナイフ等を使用する際は危険を伴いますので、注意し
て下さい。
● 部品には様々な素材を使用しています。切削加工された
金属パーツ等はエッジが鋭く、慎重な組立が必要となりま
す。ケガをしないように注意して下さい。
● プラスティックパーツなどを切断する際は、切断した部品
が飛ぶ危険があるので注意して下さい。
● 回転部や駆動部は出来るだけスムーズに動作するように
組み立てて下さい。
● 配線やコード類はきれいにまとめて下さい。回転部分や走
行路面にコードが接触すると危険です。又、配線は確実に
接続されていないとショートなどの恐れや、性能を十分に
発揮出来ない場合があります。
● 必要以上の分解、改造をすると、安全性が低下したり走行
性能が十分に発揮出来なくなる場合があります。
● 塗装は、周囲に火気の無いことを確認し、換気の良い場所
で行って下さい。

■走行の注意■
● ヨコモ製R/Cカーは競技用の為、時速40kmを越える速いスピ
ードが出るモデルもあります。ルールを守って安全な場所や、
R/Cカー用サーキットで走らせて下さい。
● 公道等、周囲の人の迷惑になるような場所では絶対に走らせな
いで下さい。
● R/Cカーは電波を利用する為、何らかのトラブルで最悪の場合
は暴走する事があります。狭い場所や室内は避け、出来るだけ
広い、障害物のない場所で走らせて下さい。
● 周囲にR/Cカーを走らせている人がいる場合は、電波が重なら
ないように、周波数を確認し合って、安全を確かめて下さい。
● R/Cカーは水を嫌います。雨の日や、水たまりのある場所で走
らせると、R/Cメカが壊れたり、暴走する危険があります。
● R/Cカーの駆動部分、ギヤやベルト、タイヤなどは高回転で回り
ます。バッテリーを接続した後は危険ですので、回転部分に手を
触れないで下さい。
● 走行後のR/Cカーは各部が高温になる事があります。危険です
ので冷却期間をおいてから、メンテナンスなどをして下さい

■走らせる手順■
① タイヤが空転するように、台の上にR/Cカーを置きます。
② スピードコントローラのスイッチがOFFになっている事を確認
してから、モーターとバッテリーを接続します。
③ 送信機のアンテナを伸ばし、スイッチをONにします。（送信機の
電圧が下がっていると危険です。常に電圧の高い状態で使用し
て下さい。）
④ 受信機のスイッチをONにします。

■走行終了手順■
① スピードコントローラのスイッチをOFFにします。
② バッテリーの接続を外します。
③ 送信機のスイッチをOFFにし、アンテナを縮めます。
■バッテリーの取り扱い■
（バッテリーに付属の説明書に基づき使用して下さい。）
● バッテリーを充電する際は、周囲に燃えやすい物のない安全な
場所で行って下さい。又、高温な場所での充電も避けて下さい。
● バッテリーの充電中は充電状況を常に確認して下さい。充電器
の誤動作などで過充電すると、最悪の場合は発火する危険性が
あります。バッテリー温度が50度を越えたら充電を中止して下
さい。
● 走行後のバッテリーは高い温度になります。連続使用するとバッ
テリーを傷める事になりますので、冷却期間を置いてから充電
して下さい。
● 不要になったバッテリーは一般のゴミと一緒に捨てずに、お手数
でも電池専用の回収箱に捨てて下さい。

■モーターの取り扱い■
（モーターに付属の説明書に基づき使用して下さい。）
● 7.2Vのバッテリーでモーターのから回しをすると危険です。モ
ーター内部を破損し部品が飛び出す事も考えられますので、も
しモーターのブレークインをする時は、モーターをしっかり固定
し3〜5V程度でから回しして下さい。
● モーターは定期的なメンテナンスが必要です。劣化するとスピ
ード が 出 なくなったり 、走行時間が短くなります。定期的にクリ
ーニングしたり、ブラシが減ってきたら交換する等のメンテナン
スをして下さい。
● モーターの性能に合ったギヤ比を選択して下さい。ギヤ比が最
適でないとモーターの性能を十分に発揮出来ないだけでなく、
他のR/Cメカを壊す原因にもなります。
● 走行後のモーターは非常に高い温度になります。連続走行する
とモーターを傷める事になりますので、冷却期間を置いてから
走行してして下さい。
R/Cカーを安全に楽しんで頂くための注意事項
お子様（中学生以下）が組立・走行する際は、必ず保護者の方が付き添い安全を確認して下さい。
ThankyouforpurchasingthisYokomoproduct.Thishighperformancecompetitionkithasbeenproudlymanufactured
byYokomo-WorldChampionR/Ccarmanufacturer.Properassemblyofthisproductwillprovidefun,safeenjoyment.
■ASSEMBLYPRECAUTIONS■
● Donotassemblearoundsmallchildren.The
partscanbedangerousifaccidentally
swallowed.
● Checkthecontentscarefullybefore
assembly.PleasecontactCustomerSupport
ifyouhappentonoticeanydefectiveor
missingitems.
● Youwillfindtheassemblyprocessmuch
easierbycarefullyreadingthroughthe
manual,andfamiliarizingyourselfwiththe
instructions.
● Manydifferenttoolsarerequiredduring
assembly.Forsafetypurposes,pleaseuse
suitabletools.Exerciseextracautionwhen
usingasharptoolsuchasahobbyknife.
● Manydifferentmaterialsareusedforthe
parts.Useextracarewhenhandlingparts
withsharpedges,suchasmachinedmetal
parts.
● Whencuttingplasticparts,watchforany
flyingparts.
● Trytoassembleanyrotatingpartsor
drivetrainpartsassmoothaspossible.
● Bundlewiresneatlyawayfromthegroundor
anymovingdrivetraincomponents.Make
surethatallwiresareproperlyconnectedto
preventshorting.
● Unnecessarymodificationsmaybeunsafe
andhinderperformance.
● Alwayspaintinawellventilatedareaaway
fromflames.
■PRECAUTIONSBEFORERUNNING■
● YokomoR/Ccarsarebuiltforcompetitionuse,and
somemodelsmayexceedspeedsof40kmperhour.
Practicecommonsenseandrunthecarinopensafe
places,orR/Ccartracks.
● Donotrunthecaronpublicroadswithhighamounts
oftraffic,orinareasthatmaycausean
inconveniencetopeopleinthatarea.
● R/Ccarsarecontrolledusingaradiofrequency.Ina
worst-casescenario,radiointerferencesmaycause
lossofcontrol.
● IfothersnearyouarerunningR/Ccars,confirmthat
theyarenotrunningonthesamefrequency.
● R/Ccarsdonotlikewater.Avoidrunningonrainy
days,orareaswithwaterpuddles.Exposureofthe
electronicstowatermaycauselossofcontrolor
damagetotheelectronics.
● ThedrivetrainofanR/Ccarconsistsofmanymoving
partslikegears,belts,shafts,andtires.Avoid
touchingtheseareaswhenthebatteryisconnected.
● ManypartsofanR/Ccarwillbecomehotafter
running.Allowthepartstosufficientlycoolbefore
conductinganymaintenance.

■BEGINNINGARUN■
① PlacetheR/Ccaronastandsothewheelsareoff
theground.
② ConfirmthatthespeedcontrollerswitchisOFF,and
connectthemotorandbattery.
③ Extendthetransmitterantennaandturntheswitch
ON.(Itisunsafetouseatransmitterwithlow
voltage.Makesurethatthetransmitterbatteriesare
goodbeforerunning.
④ TurnthespeedcontrollerswitchON.

■FINISHINGARUN■
① TurnthespeedcontrollerswitchOFF.
② Disconnectthebattery.
③ TurnthetransmitterswitchOFF,andretractthe
antenna.
■BATTERYUSAGE■
（Carefullyreadtheinstructionincludedwiththebatteries）
● Whenchargingbatteries,makesurethatthe
surroundingareaisvoidofanythinghighlyflammable.
Alsoavoidcharginginhigh-temperaturelocations.
● Whenchargingbatteries,frequentlymonitorthe
chargingstatus.Inaworstcasescenario,
overchargingabatterymaycauseitcatchonfire.If
thebatteryreaches50degreesCelciusormore,
stopcharging.
● Batterieswillbecomehotafterrunning.Continuous
useofthebatterypackmayresultindamagetothe
cells.Allowthebatterytoocooldownbefore
re-charging.
● Pleasedonotdiscardoldbatterypacksinthetrash.
Althoughinconvenient,pleaselocateabattery
disposalcenter.

■MOTORUSAGE■
（Carefullyreadtheinstructionsincludedwiththemotor.）
● Connectinga7.2Vbatterydirectlytothemotorcan
beverydangerous.Thismaycausetheinternalparts
ofthemotortobreakapart,causingsomepartstofly
outofthemotor.Tobreak-inthemotor,safely
securethemotorandrunthemotoratabout3-5V.
● Motorsrequireperiodicmaintenance.Slowerspeeds
anddecreasedruntimesmayindicateaworn-out
motor.Periodicallycleanthemotorandchangethe
brusheswhenneeded.
● Chooseagearratiothatmatchesthepower
characteristicsofthemotor.Usingagearratio
unsuitedtothecharacteristicsofthemotorwillnot
onlypreventthemotorfromperformingatits
optimum,butmayevencausedamagetotheother
electronics.
● Motorswillgenerallybecomeveryhotafter
running.Continuousrunningwillreducethelifeofthe
motor.Allowthemotortosufficientlycoolbetween
eachrun.
PRECAUTIONSFORSAFEENJOYMENTOFYOURR/CCAR
Forchildrenundertheageof13,parentalguidanceisrecommendedwhenrunning.

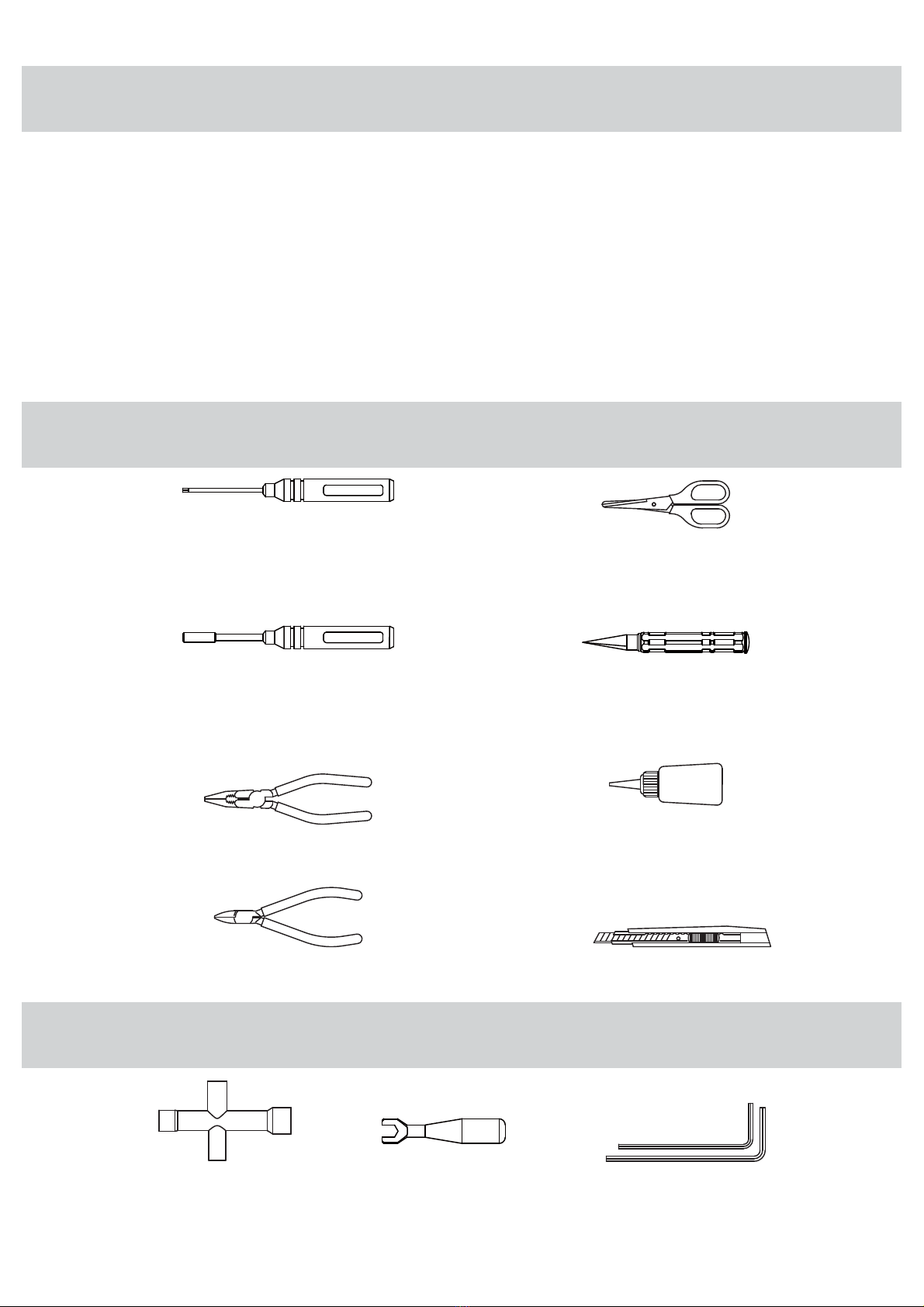

組立てに必要な物
ACCESSORIESANDTOOLSNEEDEDFORKITASSEMBLY
キットに入っている工具
TOOLS(INCLUDED)
性能を十分に発揮させる為にイラストをしっかり参照し、説明書の順番に従って確実に組み上げて下さい。
Forassembly,followthefiguresandtheinstructionscloselysothatyourmachinewillperformatitsbest!!
組み立ての際に別途用意する工具
ASSEMBLINGTOOLSREQUIRED.(NOTINCLUDEDINKIT)
走行のために別途お買い求め頂くもの
ADDITIONALITEMSREQUIREDFORUSE(NOTINCLUDEDINKIT)
六角レンチ（1.5㎜/2.0㎜/2.5㎜）
ALLENWRENCH
十字レンチ
NUTWRENCH
ターンバックルレンチ
TURNBUCKLE
WRENCH
瞬間接着剤
QUICKDRYINGGLUE
ＣＳ−ＳＧＥＸA瞬間接着剤￥924
ニッパ ー
SIDECUTTER
カッタ ー
HOBBYKNIFE
ラジオペンチ
NEEDLENOSEPLIERS
ハサミ
SCISSORS
ＹＴ−ＣＳ１Aハサミ１６０mm￥１485
ＹＴ−ＣＳ２A曲線バサミ￥１485
ボディーリーマー
BODYREAMER
YOKOMOレーシングツールボディリーマー￥1980
YT-BRRAレッド/YT-BRBAブラック
ナットドライバー（7.0㎜、5.5㎜）
NUTDRIVER
YOKOMOレーシングツール5.5㎜ナットドライバー ￥7 4 8
YT-55RTRAレッド/YT-55RTBAブラック
YOKOMOレーシングツール7.0㎜ナットドライバー ￥7 4 8
YT-70RTRAレッド/YT-70RTBAブラック
ヘックスドライバ ー（2㎜、1.5㎜）
HEXWRENCH
YOKOMOレーシングツール1.5㎜ヘックスドライバー￥627
YT-15RTRAレッド/YT-15RTBAブラック
YOKOMOレーシングツール2.0㎜ヘックスドライバー￥627
YT-20RTRAレッド/YT-20RTBAブラック
2 チャンネルプロポ (1 サーボ、1 アンプ仕様 )
TWOCHANNELR/CSURFACERADIOSYSTEMANDELECTRONICSPEEDCONTROL
走行用7.2Vバッテリーパック（Li-Poバッテリーショートサイズ）
7.2VBATTERYPACK(Li-PoShortySize)
走行用バッテリー充電器
BATTERYCHARGER
タイヤ＆ホイル
TIRE&WHEEL
走行用モーター
MOTOR
ピニオンギヤ
PINIONGEAR
ボディ塗装用カラー
BODYSPRAYPAINT

メインシャシーの組立て
MainChassisAssembly
4
シャシーウエイトの組立て
ChassisWeightAssembly
Z2-002S2
メインシャシー
Mainchassis
2.0
ZC-F38A
M3x8サラキャップ
FHSScrew
Z2-002S31A
サイドプレート
Sideplate
2.0
ZC-F310A
M3x10サラキャップ
FHSScrew
このページで使用するパーツ
Partsusedonthispage
Z2-002S2
メインシャシー×1
MainChassis
Z2-002S31A
サイドプレート L&R各 1
SideplateL&R1Ea
袋#0の内容
Bag#0Contents
ZC-F310A
M3x10サラキャップ×6
FHSScrew
ZC-F38A
M3x8サラキャップ×6
FHSScrew
ビス袋から必要に応じてお選びください。
Pleasechoosefromthescrewbags
asneeded.
袋#1の内容
Bag#1Contents
このページで使用するパーツ
Partsusedonthispage
Z2-002FWA
F シャシーウエイト・アルミ
FChassisweight・Aluminum
Z2-002WS
シャシーウエイト・スチール
Chassisweight・Steel
ZC-F23
M2x3サラキャップ
FHSScrew
1.5
Z2-200-3A
サーボマウント
ServoMount
2.0
ZC-F38A
M3x8サラキャップ
FHSScrew
Z2-002FWA
F シャシーウエイト・アルミ×1
FChassisweight・Aluminum
Z2-002WS
シャシーウエイト・スチール×1
Chassisweight・Steel
Z2-200-3A
サーボマウント×2
ServoMount
ZC-F23
M2x3サラキャップ×8
FHSScrew
ZC-F38A
M3x8サラキャップ×2
FHSScrew
※M2x3 サラビスは締め過ぎに注意してください。※
 締め過ぎるとネジ山が破損する危険性があるため
ネジロック等 (CS-TL●825) をご使用ください。
BecarefulnottoovertightentheM2x3FHscrew.
Pleaseusethethreadlockinstead.

サーボの取り付け
ServoInsatllation
5
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
※サーボセイバーを取り付ける前に必ず、サーボのニュートラル調整を行ってください。
（詳しくはプロポセットの取扱説明書をご覧下さい。）
Makesurethattheservoiscenteredbeforeattachingtheservosaverhorn.
(Refertoyourradiomanualformoreinformation.)
使用するサーボに合わせてサーボホーンをお選び下さい。
Selecttheservosaveradaptermatchingthe
servobeingused.
YOKOMO/FUTABA F
SANWA/KO/JR S/K
Hitec H
Z2-200-3A
サーボホーン
ServoHorn
サーボ（別途ご用意下さい。）
Servo(Soldseparately.)
ZC-BH310A
M3x10ボタンヘッド
BHSScrew
2.0
ZC-S36A
M3x6 ワッシャー
Washer
Z2-206-8A
ロッドエンドボール 8 ㎜
BallStud8 ㎜
2.0
このページで使用するパーツ
Partsusedonthispage
ZC-BH312A
M3x12ボタンヘッド×2
BHSScrew
ZC-BH310A
M3x10ボタンヘッド×1
BHSScrew
3×8 ワッシャー×2
Washer
ZC-S36A
M3x6 ワッシャー×1
Washer
Z2-200-3A
サーボホーン×3
ServoHorn
各社用３タイプ入っています。
3differenttypesincluded.
袋#1の内容
Bag#1Contents
Z2-206-8A
ロッドエンドボール 8 ㎜×1
BallStud8 ㎜
Z2-206-8A
ロッドエンドボール 8 ㎜×2
BallStud8 ㎜
Z4-201CLCA
センターリンクカラー×2
CenterLinkCollar
ZC-A3610BA
1mm アルミスペーサー・黒×4
1mmAluminumSpacer･Black
このページで使用するパーツ
Partsusedonthispage
袋#1の内容
Bag#1Contents
Z2-200-3A
センターリンク×1
CenterLink
Z2-200-3A
ベルクランク L&R× 各１
BellcrankL&R
ZC-S40A
φ4mm シム･黒×4
Shim･Black
ZC-BH312A
M3x12ボタンヘッド×2
BHSScrew
ベルクランクの組立て
BellcrankAssembly
ZC-A3630BA
3mm アルミスペーサー・黒×1
3mmAluminumSpacer･Black
Z2-206-10
ロッドエンドボール 10 ㎜×1
BallStud10 ㎜
ӳ
Z2-200-3A
ベルクランク (L)
Bellcrank(L)
Z4-201CLCA
センターリンクカラー
CenterLinkCollar
ZC-BH312A
M3x12ボタンヘッド
BHSScrew
2.0
ZC-S40A
φ4mm シム･黒
Shim･Black
ZC-N3P3A
M3 ナット
Nut
Z2-200-3A
ベルクランク (R)
Bellcrank(R)
※向きに注意
Noteposition
ZC-A3610BA
1mm アルミスペーサー・黒
1mmAluminumSpacer･Black
Z2-206-10A
ロッドエンドボール 10 ㎜
BallStud10 ㎜ 2.0
ӱ
Ӳ
ZC-S40A
φ4mm シム･黒
Shim･Black
Z2-200-3A
センターリンク
CenterLink
ZC-A3610BA
1mm アルミスペーサー・黒
1mmAluminumSpacer･Black
Z2-206-8A
ロッドエンドボール 8 ㎜
BallStud8 ㎜
2.0
ZC-A3630BA
3mm アルミスペーサー・黒
3mmAluminumSpacer･Black
3×8 ワッシャー
Washer
ZC-BH312A
M3x12ボタンヘッド
BHSScrew
2.0
Z2-206DM2A
ロッドエンドプラスティックパーツ
RodEndPlasticParts
MSSS
ZC-N3P3A
M3 ナット×2
Nut

Z2-001W3A
F ウイングマウント
FWingmount
ZC-BH315A
M3x15 ボタンヘッド
BHSScrew
2.0
ベルクランクの取付け
BellcrankInstallation
6
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
ZC-A3610BA
1mm アルミスペーサー・黒
1mmAluminumSpacer･Black
Z2-206-8A
ロッドエンドボール 8 ㎜
BallStud8 ㎜ 2.0
Z2-300RO
アッパーアームマウント・S
UpperArmMount・Standard
ZC-N3P3A
M3 ナット
Nut
ZC-BH315A
M3x15ボタンヘッド
BHSScrew
2.0
※向きに注意
Noteposition
FRONT
ZC-BH24A
M2x4 ボタンヘッド
BHScrew
1.5
Z2-412F3A
スタビライザーφ1.0
SwayBarφ1.0
Z2-002BTA
フロントバルクヘッド
FrontBulkhead
M2ｘ4 ボタンヘッドはスタビライザーが、ガタなく
スムーズに動くように調整してください。
AdjusttheM3x4SetScrewstoremoveany
play,butallowtheswaybartoswivelsmoothly.
※ダート路面では使用しません。
Don'tuseondirtsurface.
Z2-201P3A
ベルクランクポスト
BellcrankPost
1.5
1.5 六角レンチ（1.5mm）
AllenKey(1.5mm)
Z2-201P3A
ベルクランクポスト×2
BellcrankPost
BB-730-4A
3x7ベアリング×4
Bearing
ZC-A3610BA
1mm アルミスペーサー・黒×2
1mmAluminumSpacer･Black
Z2-206-8A
ロッドエンドボール 8 ㎜×2
BallStud8 ㎜
Z2-206DM2A
ロッドエンド SS
BallCup
ZS-SS312A
M3x12セットスクリュー
SetScrew 1.5
0
2.0
ZC-F315A
M3x15サラキャップ
FHSScrew
Z2-300RO
フロントサスマウント
FrontSuspensionMount
Z2-200-3A
ベルクランクベース
BellcrankBase
※向きに注意
Noteposition
BB-730-4A
3x7ベアリング
Bearing
Z2-002BTA
フロントバルクヘッド×1
FrontBulkhead
Z2-200-3A
ベルクランクベース×1
BellcrankBase
Z2-001W3A
F ウイングマウント×1
FWingmount
Z2-300RO
アッパーアームマウント・S×1
UpperArmMount・Standard
Z2-300RO
フロントサスマウント×1
FrontSuspensionMount
Z2-412F3A
スタビライザーφ1.0×1
SwayBarφ1.0
袋#1の内容
Bag#1Contents
Z2-206DM2A
ロッドエンド SS×2
BallCup
このページで使用するパーツ
Partsusedonthispage
ZC-F315A
M3x15サラキャップ×2
FHScrew
ZC-BH315A
M3x15ボタンヘッド×4
BHSScrew
ZC-BH24A
M2x4 ボタンヘッド×2
BHScrew
ZC-SS312A
M3x12セットスクリュー×1
SetScrew
ZC-N3P3A
M3 ナット×2
Nut

Z2-300RFTA
リヤサスマウント・F
RearSuspensionMount・F
ZC-F38A
M3x8サラキャップ
FHScrew
2.0
7
Ｓ4-008R5GA
リヤロアサスアームL5・L
RearLowerSuspensionArmL5・L
Z2-300RR4A
リヤサスマウント・R
RearSuspensionMount・R
Z2-001B3A
リヤバンパー
RearBumper
Z2-300BSA
サスマウントブッシュ
SuspensionBushing
Z2-300BSA
サスマウントブッシュ
SuspensionBushing
ZC-F310A
M3x10サラキャップ
FHScrew 2.0
Z2-009S35A
R サスアームスペーサー
RearSuspensionArmSpacer
Z2-009S35A
φ3.5mm シム
Shim
Z2-009R35A
リヤインナーサスアームピン(φ3.5）
RearInnerSus.ArmPin
Ｓ4-008R5GA
リヤロアサスアームL5・R
RearLowerSuspensionArmL5・R
※バンパーは袋 #1 に入っています。
Thebumperareincludedinbag#1.
アンチスキッド
±0.5/1°
Anti-squat
ハイト
±0.3/0.6 ㎜
Height
トー角±0.5/1°
Toe-angle
トレッド±0.3/0.6 ㎜
Width
ブッシュの方向
Bushingdirection
2°
1.5°
1°
2.5°
3°
アンチスキッド
Anti-squat
4°3.5°2° 2.5° 3°
トー角
Toe-angle
サスマウント RF

SuspensionmountRF
サスマウント RR

SuspensionmountRR
サスマウント RF 側に左のパーツを使用した場合の角度参考例
Ifusetheleftpartsinfrontside,therearsuspensionanglevariationwillbelikebelowchart.
5 種のブッシュの組み合わせにより、トー角、スキッド角、トレッド、ハイトの調整が行えます。
Toe-angle,Skid-angle,Tread,andHeightareadjustableincombinationoftheabove5bushes.
リヤサスアームの取付け
RearSuspensionArmInstallation
Z2-009R35A
リヤインナーサスアームピン(φ3.5)×2
RearInnerSus.ArmPin
Z2-009S35A
R サスアームスペーサー×4
RearSuspensionArmSpacer
Z2-009S35A
φ3.5mm シム×2
Shim
Z2-300RR4A
リヤサスマウント・R×1
RearSuspensionMount・R
Z2-300RFTA
リヤサスマウント・F×1
RearSuspensionMount・F
Z2-001B3A
リヤバンパー×1
RearBumper
袋#2の内容
Bag#2Contents
Ｓ4-008R5GA( グラファイト )
リヤロアサスアーム L5Ｌ&R各 1
RearLowerSuspensionArmL5L&R1Ea
ZC-F310A
M3x10サラキャップ×2
FHSScrew
ZC-F38A
M3x8サラキャップ×2
FHSScrew
このページで使用するパーツ
Partsusedonthispage
Z2-300BSA
サスマウントブッシュ ×4
SuspensionBushing
※バンパーは袋 #1 に入っています。
 Thebumperareincludedinbag#1.
Z2-008R3
ショックマウントナット×2
ShockMountNut
P.19 で使用します。
UsedonP.19

2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
8

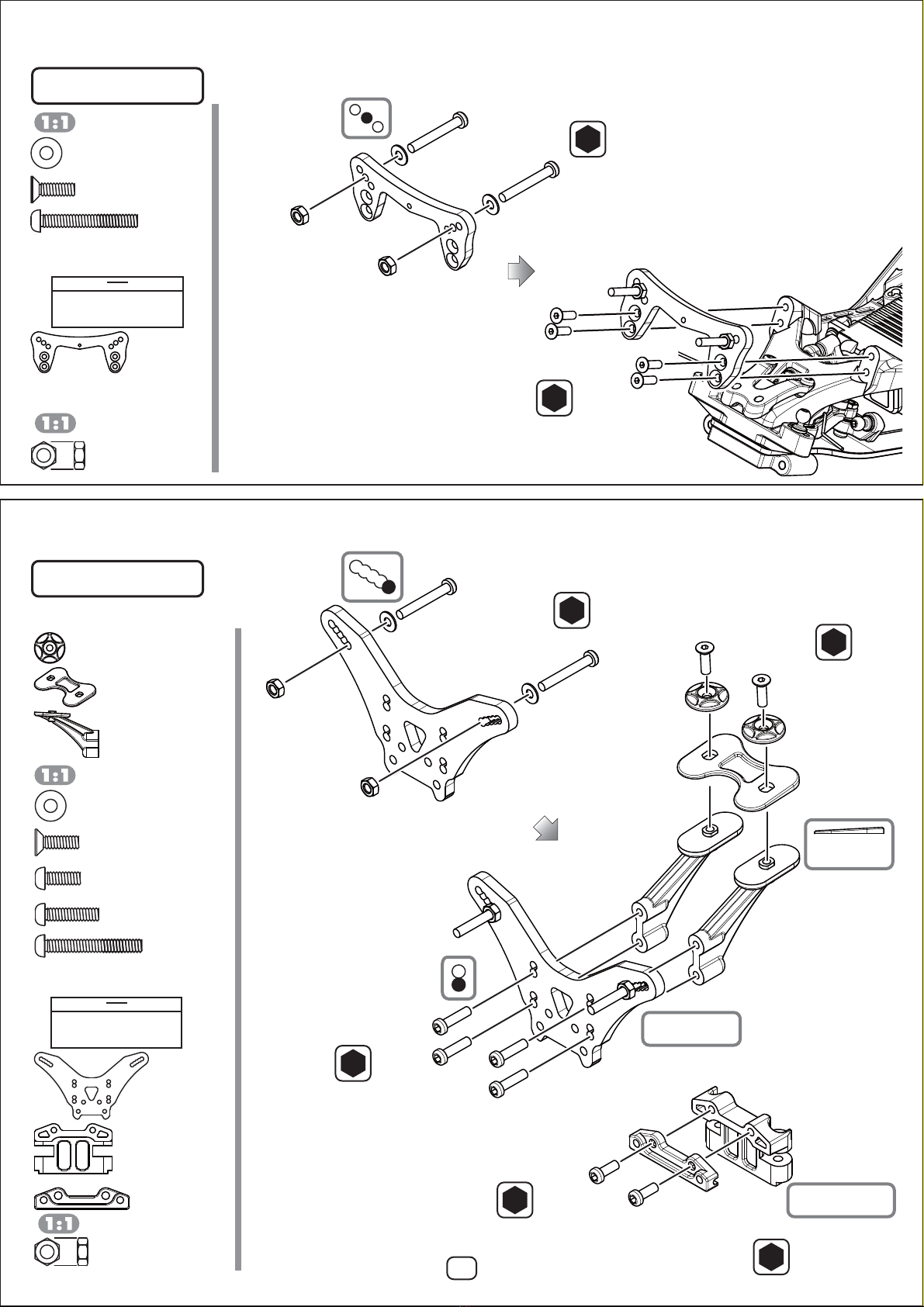

リヤショックタワーの組み立て
RearShockTowerAssembly
フロントショックタワーの取付け
FrontShockTowerInstallation
このページで使用するパーツ
Partsusedonthispage
ZC-F310A
M3x10サラキャップ
FHSScrew
2.0
Z2-300R31A
マウントベース
MountBase
Z2-300R31
スタビホルダー
SwayBarHolder
ZC-BH38-A
M3x8ボタンヘッド
BHSScrew
2.0 P.8、9 で使用します。
UsedonP.8、9
このページで使用するパーツ
Partsusedonthispage
Z2-001W3A
ウイングマウント×2
WingMount
Z2-001W3A
ウイングスペーサー×1
WingSpacer
Z2-001W3A
マウントワッシャー×2
WMountWasher
Z2-300R31A
スタビホルダー×1
SwayBarHolder
Z2-300R31A
マウントベース ×1
MountBase
袋#3の内容
Bag#3Contents
Z2-018-5A
リヤショックタワー×1
RearShockTower
ZC-N3PA
M3 ナット
Nut
ZC-BH322A
M3x22ボタンヘッド
BHSScrew 2.0
Z2-018-5A
リヤショックタワー
RearShockTower
ZC-S37A
3×7 ワッシャー
Washer
ZC-BH312A
M3x12ボタンヘッド
BHSScrew
2.0
Z2-001W3A
ウイングマウント
WingMount
Z2-001W3A
ウイングスペーサー
WingSpacer
2.0
ZC-F310A
M3x10サラキャップ
FHSScrew
Z2-001W3A
マウントワッシャー
MountWasher
P.11 で使用します。
UsedonP.11
※向きに注意
Noteposition
袋#3の内容
Bag#3Contents
ZC-N3PA
M3 ナット×2
Nut
Z2-017-3A
フロントショックタワー×1
FrontShockTower
ZC-N3PA
M3 ナット
Nut
2.0
ZC-BH322A
M3x22ボタンヘッド
BHSScrew
Z2-017-3A
フロントショックタワー
FrontShockTower
ZC-S37A
3×7 ワッシャー
Washer
ZC-N3PA
M3 ナット×2
Nut
※ウイングマウントパーツは袋 #1 に入っています。
Thewingmountpartsareincludedinbag#1.
※ウイングマウントパーツは袋 #1 に入っています。
Thewingmountpartsareincludedinbag#1.
ZC-BH322A
M3x22ボタンヘッド×2
BHSScrew
ZC-F310A
M3x10サラキャップ×4
FHSScrew
ZC-S37A
3×7 ワッシャー×2
Washer
ZC-BH322A
M3x22ボタンヘッド×2
BHSScrew
ZC-BH312A
M3x12ボタンヘッド×4
BHSScrew
ZC-F310A
M3x10サラキャップ×2
FHSScrew
ZC-BH38-A
M3x8ボタンヘッド×2
BHSScrew
ZC-S37A
3×7 ワッシャー×2
Washer

9
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
リヤアッパーアームマウントの組み立て
RearUpperArmMountAssembly
ZC-A3630BA
3mm アルミスペーサー・黒×2
3mmAluminumSpacer･Black
ギヤデフの組み立て
GearDiffAssembly
AZC-BH28TPA
M2x8タッピングビス
BHTappingScrew 1.5
Ӳ
ӱӳ
Ӵ
①→②、③→④と対角線
に均等に締め込みます。
Tightenequallyinthe
orderof①→②then
③→④.
B2-501GGA
ガスケット
Gasket
シリコンオイル#5,000
SiliconOil
ガスケットや O リングには
ブラックグリス等を塗布する
とシール性が向上します。
Coatingthegasketwith
blackgreasewillhelp
provideabetterseal.
★推奨アイテム
CS-SLG
シールグリス●860
1.5 六角レンチ（1.5mm）
AllenKey(1.5mm)
S4-500GMA
φ3 シム
φ3Sim
B2-503GMA
ギヤ･小
Gear･Small
S4-500GMA
クロスピン
Crosspin
B2-503GMA
ギヤ･大
Gear･Large
S4-500GMA
ピン
Pin
S4-500GMA
φ5 シム･大
φ5Sim･Large
S4-500GMA
φ5O リング
φ5ORing
B2-501GSA
ドライブカップ
DriveCup
Z2-503GH2A
デフケースキャップ
DiffCaseCap
S4-500GMA
φ5 シム･大 ×2
φ5Sim･Large
S4-500GMA
φ5O リング ×2
φ5ORing
B2-501GSA
ドライブカップ
DriveCup
S4-500GMA
φ5 シム･大
φ5Sim･Large
S4-500GMA
φ5O リング
φ5ORing
S4-500GMA
ピン
Pin
B2-503GMA
ギヤ･大
Gear･Large
ピンを入れる時は、ピンの先端
をドライブカップの穴に合せ、
ドライブカップをゆっくり回し
ながらいれます。
Wheninstallingthepin,
positionthepinontothe
groove,andslowlyturnthe
outdrivewhilepushingthe
pinintothehole.
Z2-503GH2A
デフケース
DiffCase
S4-500GMA
φ5 シム･小 ×4
φ5Sim･Small
このパーツは使用しません。
Thispartsarenotused.
S4-500GMA
φ3 シム ×4
φ3Sim
P.11 で使用します。
UsedonP.11
シリコンオイル #5,000×1
Siliconoil
B2-503GMA
ギヤ･小 ×4
Gear･Small
B2-503GMA
ギヤ･大 ×2
Gear･Large
袋#4の内容
Bag#4Contents
B2-501GSA
ドライブカップ ×2
DriveCup
Z2-503GH2A
デフケースキャップ ×1
DiffCaseCap
Z2-503GH2A
デフケース ×1
DiffCase
B2-501GGA
ガスケット ×1
Gasket
このページで使用するパーツ
Partsusedonthispage
S4-500GMA
クロスピン ×1
Crosspin
S4-500GMA
ドライブピン×2
DrivePin
このページで使用するパーツ
Partsusedonthispage
袋#3の内容
Bag#3Contents
Z2-300RO
リヤアッパーアームマウント×1
RearUpperArmMount
Z2-206-12A
ロッドエンドボール 12 ㎜×2
BallStud12 ㎜
ZC-A3630BA
3mm アルミスペーサー・黒
3mmAluminumSpacer･Black
Z2-300RO
リヤアッパーアームマウント
RearUpperArmMount
Z2-206-12A
ロッドエンドボール 12 ㎜
BallStud12 ㎜ 2.0
AZC-BH28TPA
M2x8タッピングビス×4
BHTappingScrew

ギヤボックスの組み立て
GearBoxAssembly
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
10
Z2-304TA
モータープレート
MotorPlate
ZC-F38A
M3x8サラキャップ
FHSScrew
2.0
ZC-F28TPHA
M2x8サラタッピングビス
FHTappingScrew
1.5
Z2-118-31A
スパーガード
SpurGuard
Z2-304TA
モータープレート×1
MotorPlate
Z2-118-31A
スパーガード×1
SpurGuard
LC
(LaydownCarpet)
ZC-BH38-A
M3x8ボタンヘッド
BHSScrew
2.0
ZC-BH310A
M3x10ボタンヘッド
BHSScrew
2.0
Z2-503ICA
アイドラーギヤ･大
IdlerGear･Large
Z2-302TLCA
LC ギヤボックスＬ
LCGearBox
L
Z2-302TLCA
LC ギヤボックス R
LDGearBox
R
Z2-303TA3A
トップシャフト
TopShaft
Z2-303IA
アイドラーシャフト
IdlerShaft
BB-105-2A
5x10ベアリング
Bearing
BB-105-2A
5x10ベアリング
Bearing
BB-1510A
10x15ベアリング×2
Bearing
BB-105-2A
5x10ベアリング×4
Bearing
ZC-S100SA
φ10mmシム×2
 Shim
Z2-503ICA
アイドラーギヤ･大×1
IdlerGear･Large
袋#5の内容
Bag#5Contents
Z2-303TA3A
トップシャフト×1
TopShaft
Z2-303IA
アイドラーシャフト×1
IdlerShaft
Z2-302TLCA
LC ギヤボックスＬ&R各 1
LCGearBox
L&R1Ea
ZC-BH310A
M3x10ボタンヘッド×5
BHSScrew
ZC-F38A
M3x8サラキャップ×3
FHSScrew
ZC-BH38-A
M3x8ボタンヘッド×1
BHSScrew
ZC-F28TPHA
M2x8サラタッピングビス×2
FHTappingScrew
ZC-BH318A
M3x18ボタンヘッド×2
BHSScrew
このページで使用するパーツ
Partsusedonthispage
Z2-302CTA
ハイトアダプター 0/3×2
HeightAdapter
ZC-BH310A
M3x10ボタンヘッド
BHSScrew
2.0
ZC-BH38A
M3x8ボタンヘッド
BHSScrew
2.0
Z2-302CTA
ギヤボックスキャップ
GearBoxCap

セッティングパーツとしてご使用下さい。
Usethesepartsforadjustingsetup.
+1mm +2mm +3mm
Z2-302CTA
ハイトアダプター 0/3
HeightAdapter

BB-1510A
10x15ベアリング
Bearing
ZC-S100SA
φ10 ㎜シム
Shim
リヤショックタワーAssy
RearShockTowerAssembly
ZC-BH318A
M3x18ボタンヘッド
BHSScrew
2.0
ZC-BH310A
M3x10ボタンヘッド
BHSScrew
2.0

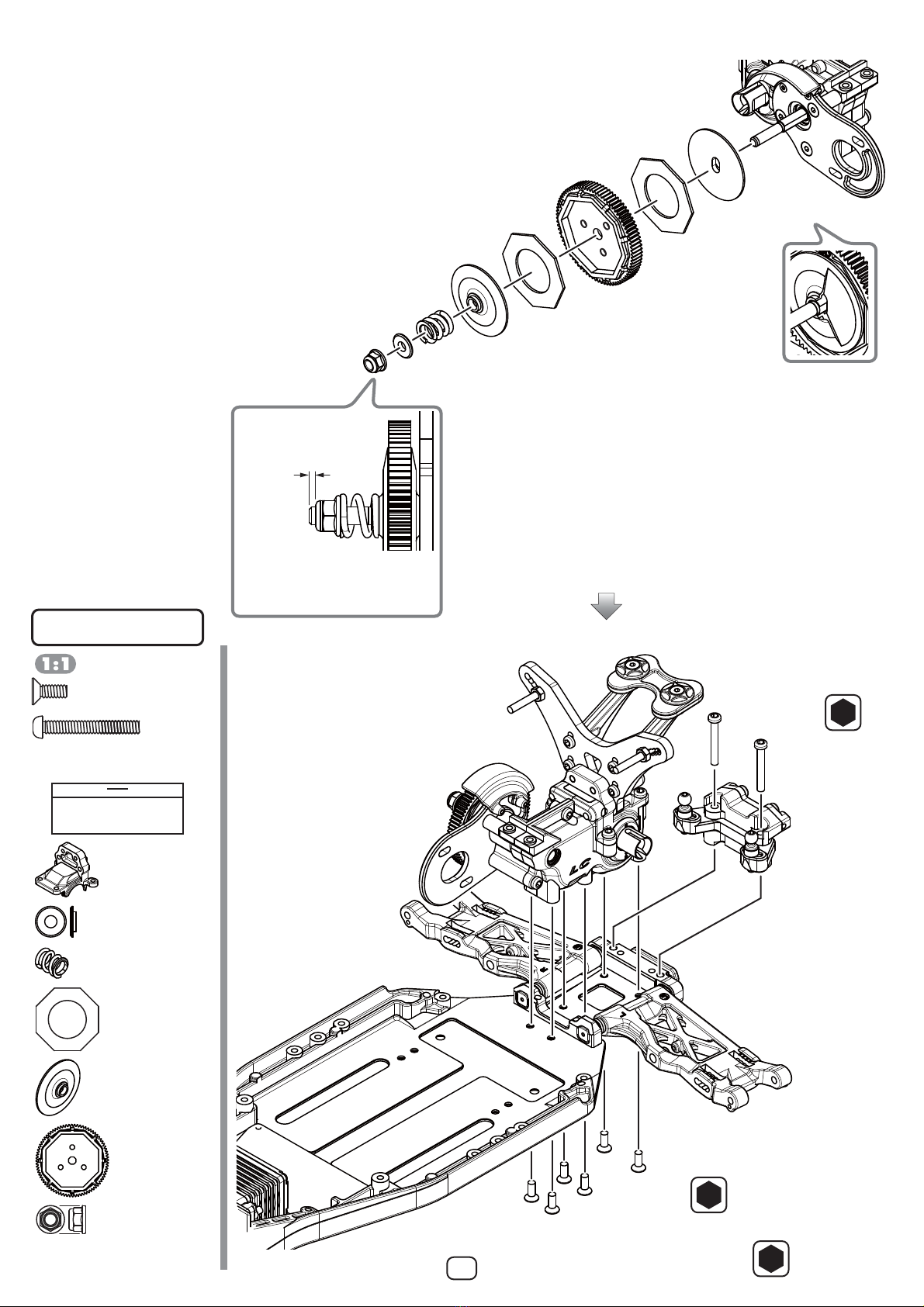

スリッパー、ギヤボックスの取り付け
Slipper,GearBoxInstallation
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
11
実走行でのスリッパー調整はゼロ発進時に
わずかに滑る程度が目安になります。
Adjusttheslippersothatwhenthe
caracceleratesfromadeadstop,
thereisasmallamountofslip.
0.5〜1㎜
Z2-SG80SDA
スパーギヤ 80T
SpurGear
B2-670PA
スリッパープレート
SlipperPlate
B2-670CA
スリッパーパッド
SlipperPad
Z2-670SA
スリッパースプリング
SlipperSpring
Z2-670SA/SD-011A
M4 ナイロンナット
NylonNut
B2-670CA
スリッパーパッド
SlipperPad
B2-670PA
スリッパープレート
SlipperPlate
切りかきを合わせる
Keyontothe
maindrivecup.
Z2-670SA
スプリングカラー
SpringCollar
B2-670PA
スリッパープレート×2
SlipperPlate
Z2-670SA
スリッパースプリング×1
SlipperSpring
Z2-670SA/SD-011A
M4 フランジナイロンナット×1
NylonNut
B2-670CA
スリッパーパッド×2
SlipperPad
Z2-SG80SDA
スパーギヤ 80T×1
SpurGear
Z2-670SA
スプリングカラー×1
SpringCollar
2.0
ZC-BH322A
M3x22ボタンヘッド
BHSScrew
ZC-F38
M3x8サラキャップ
FHSScrew 2.0
リヤアッパーアーム
マウントAssy
RearUpperArm
MountAssembly
Z2-302CTA
ギヤボックスキャップ×1
GearBoxCap

袋#5の内容
Bag#5Contents
ZC-BH322A
M3x22ボタンヘッド×2
BHSScrew
このページで使用するパーツ
Partsusedonthispage
ZC-F38A
M3x8サラキャップ×6
FHSScrew

2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
バッテリーホルダーの取り付け
BatteryHolderInstallation
12
スリットに合わせてカット
してご使用ください。
Ｃuttoslitsize.
ZC-F310A
M3x10サラキャップ
FHScrew
2.0
Z2-300R31A
ギヤボックスサポート
GearBoxSupport
ZC-BH38-A
M3x8ボタンヘッド
BHSScrew
2.0
Z2-118FSA
スポンジテープ
FoamTape
ZC-BH312A
M3x12ボタンヘッド
BHSScrew 2.0
ZC-BH315A
M3x15ボタンヘッド
BHSScrew
RP-031A
30 ㎜ファン（別途ご用意下さい。）
Fan(Soldseparately.)
Z2-200-3A
ファンマウント
FanMount
●ファンマウントを装着する場合
FanMountInstallation
ZC-S36A
M3x6 ワッシャー
Washer
Z2-118-31A
バッテリーホルダー
BatteryHolder
バッテリーの高さに合わせる。
Adjusttotheheightofthebattery.
ӱ
Ӳ
ZC-BH312A
M3x12ボタンヘッド
BHSScrew
2.0
Z2-118-31A
バッテリーストッパー
BatteryStopper
ZC-BH318A
M3x18ボタンヘッド
BHSScrew
2.0
半回転緩める。
Loosenhalfaturn.
標準サイズ 24 ㎜〜
2S-size
1 セルサイズ 18.5 ㎜〜
1S-size
バッテリーストッパーの向きは使用するバッテリー
に合わせてお選びください。
Selectthedirectionofthebatterystopper
accordingtothebatteryused.
このパーツは使用しません。
Thispartsarenotused.
このページで使用するパーツ
Partsusedonthispage
Z2-200-3A
ファンマウント×1
FanMount
※ファンマウントは袋 #1 に入っています。
 Thefanmountareincludedinbag#1.
※ギヤボックスサポートは袋 #3 に入っています。
Thegearboxsupportareincludedinbag#3.
Z2-118FSA
スポンジテープ×2
FoamTape
ZR-BP6A
スポンジテープ 130x20×1
FoamTape
袋#6の内容
Bag#6Contents
Z2-300R31A
ギヤボックスサポート ×1
GearBoxSupport
※ギヤボックスサポートは袋 #3 に入っています。
 Thegearboxsupportareincludedinbag#3.
ZC-BH318A
M3x18ボタンヘッド×2
BHSScrew
ZC-F310A
M3x10サラキャップ×2
FHSScrew
ZC-BH312A
M3x12ボタンヘッド×3
BHSScrew
ZC-BH315A
M3x15ボタンヘッド×1
BHSScrew
ZC-S36A
M3x6 ワッシャー×2
Washer
ZC-BH38-A
M3x8ボタンヘッド×2
BHSScrew
Z2-118-31A
バッテリーホルダー ×2
BatteryHolder
Z2-118-31A
バッテリーストッパー L&R各 1
BatteryPlate1Ea
※バッテリーホルダーパーツは袋 #5 に
入っています。
Thebatteryholderpartsare
includedinbag#5.
※バッテリーホルダーパーツは袋 #5 に入っています。
Thebatteryholderpartsareincludedinbag#5.
※ファンマウントは袋 #1 に入っています。
Thefanmountareincludedinbag#1.

13

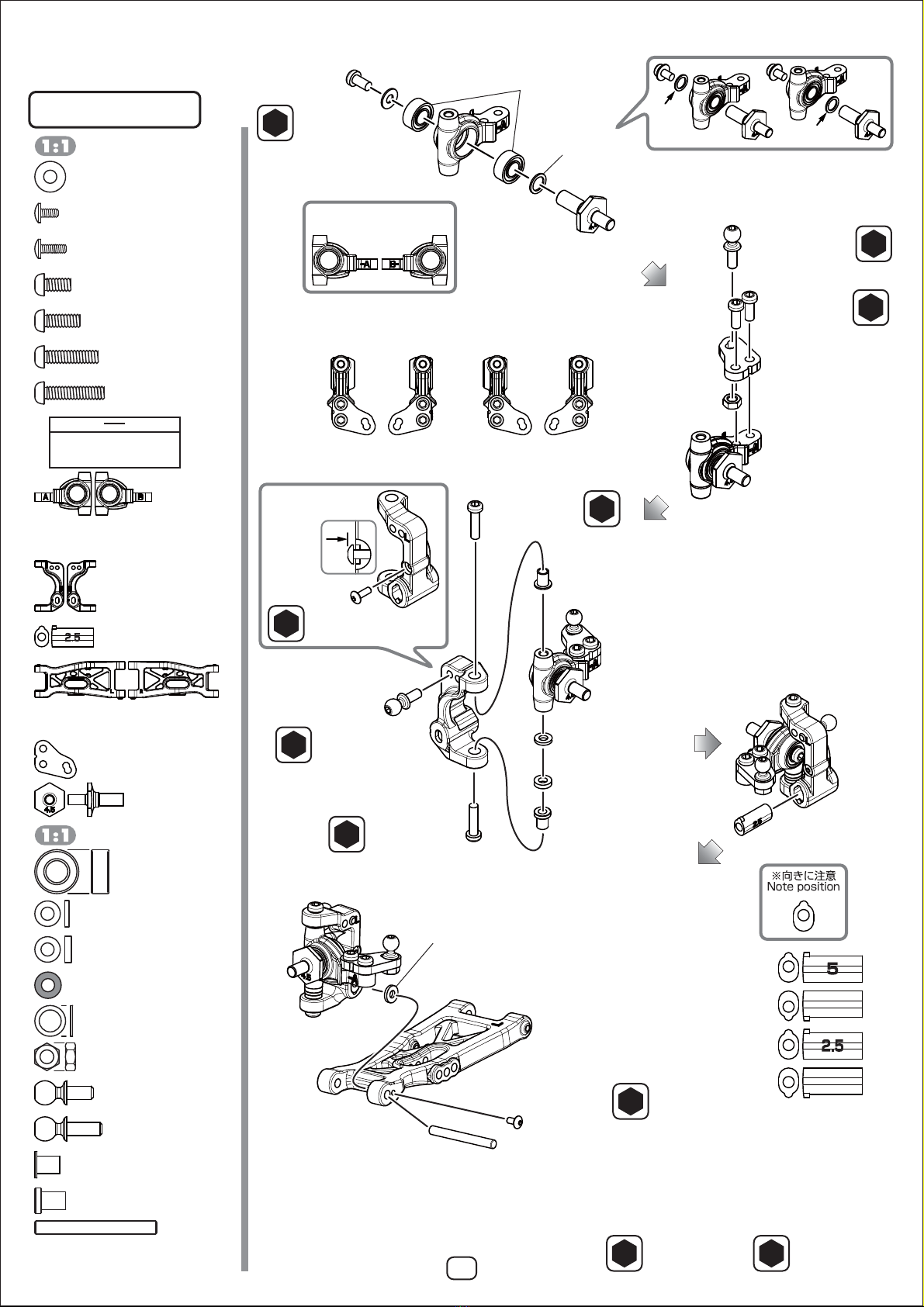

ステアリングブロックの組み立て
SteeringBlockAssembly
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
Z2-413H3A
キャスターインサート 2.5°
Casterinsert
キャスターインサートは突起の
方向により角度が変わります。
Angleisselectableby
directionofthecaster
insert(notedirectionofthe
protrusion)
＋5°
＋2.5°
−5°
−2.5°
1.5 六角レンチ（1.5mm）
AllenKey(1.5mm)
Z2-415S21
ステアリングプレート
SteeringPlate
ZC-BH38-A
M3x8ボタンヘッド
BHSScrew 2.0
ZC-N3PA
M3 ナット
Nut
Z2-206-6A
ロッドエンドボール 6 ㎜
BallStud6 ㎜ 2.0
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
Z2-009F3A
フロントアウターサスアームピン(φ3.0）
FrontOuterSuspensionArmPin
Z2-415S10A
ハブキャリアスペーサー・グレー
HubCarrierSpacer･Gray
Z2-008F3A
フロントサスアーム L
FrontSuspensionArmＬ
ZC-BH24A
M2x4 ボタンヘッド
BHScrew
1.5
Z2-414A
キングピン ( 厚 )
Kingpin(Thick)
2.0
Z2-206-8A
ロッドエンドボール 8 ㎜
BallStud8 ㎜
Z2-413H3A
フロントハブキャリアＬ
FrontHubCarrierL
ZC-BH314A
M3x14ボタンヘッド
BHSScrew
2.0
ZC-BH312A
M3x12ボタンヘッド
BHSScrew 2.0
ZC-A3615BA
1.5mm アルミスペーサー・黒
1.5mmAluminumSpacer･Black
ZC-A3610BA
1.0mm アルミスペーサー・黒
1.0mmAluminumSpacer･Black
Z2-414A
キングピン ( 黒 )
Kingpin(Black)
ZC-BH26A
M2x6 ボタンヘッド
BHScrew
1.5
1㎜
ZC-BH36-A
M3x6ボタンヘッド×2
BHSScrew
ZC-BH312A
M3x12ボタンヘッド×2
BHSScrew
ZC-BH38-A
M3x8ボタンヘッド×4
BHSScrew
ZC-BH314A
M3x14ボタンヘッド×2
BHSScrew
ZC-BH24A
M2x4 ボタンヘッド×2
BHScrew
ZC-BH26A
M2x6 ボタンヘッド×2
BHScrew
ZC-S37A
3×7 ワッシャー×2
Washer
このページで使用するパーツ
Partsusedonthispage
※向きに注意
Noteposition
LR
Ｚ2-010AFA
フロントアクスル
Frontaxle
BB-105-2A
5x10ベアリング
Bearing
ZC-S550A
φ5x0.5mm シム
 Shim
ZC-BH36-A
M3x6ボタンヘッド
BHSScrew
2.0
Z2-415S2H
ステアリングブロック A/−A
SteeringBlockA/−A
ZC-S37A
3×7 ワッシャー
Washer
Z2-009F3A
フロントアウターサスアームピン(φ3.0）×2
FrontOuterSuspensionArmPin
Z2-415S10A
ハブキャリアスペーサー・グレー×2
HubCarrierSpacer･Gray
ZC-N3PA
M3 ナット×2
Nut
Z2-414A
キングピン ( 黒 )×2
KingPin(Black)
Z2-414A
キングピン ( 厚 )×2
KingPin(Thick)
Z2-206-6A
ロッドエンドボール 6 ㎜×2
BallStud6 ㎜
Z2-206-8A
ロッドエンドボール 8 ㎜×2
BallStud8 ㎜
ZC-A3615BA
1.5mm アルミスペーサー・黒×2
1.5mmAluminumSpacer･Black
BB-105-2A
5x10ベアリング×4
Bearing
ZC-A3610BA
1mm アルミスペーサー・黒×2
1mmAluminumSpacer･Black
ZC-S550A
φ5x0.5mm シム×2
Shim
袋#7の内容
Bag#7Contents
Z2-413H3A
フロントハブキャリアＬ&R各 1
FrontHubCarrierL&R1Ea
Z2-008F3A
フロントロアサスアームＬ&R各 1
FrontLowerSuspensionArm L&R1Ea
Z2-415S21
ステアリングプレート×2
Steeringplate
Z2-010AFA
フロントアクスル ×2
FrontAxle
Z2-415S2H
ステアリングブロック A&B各 1
SteeringBlockA&B1Ea
Z2-413H3A
キャスターインサート 2.5°×2
Casterinsert
4.5 5.0
ワイド
Wide
A B
ナロー
Narrow
−A B−
ステアリングブロックは取付け方向によりトレッド幅が選べます。
Thetreadwidthcanbeselectedaccordingtothe
mountingdirectionofthesteeringblock.

14
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
Z2-300FBS
フロントブレース×2
FrontBrace
B2-009BFA
フロントインナーサスアームピン×2
FrontInnerSus.ArmPin(φ3.0）
袋#7の内容
Bag#7Contents
このページで使用するパーツ
Partsusedonthispage
フロントサスアームの取り付け
FrontSuspensionArmInstallation
Z2-001B3A
バンパー×1
Bumper
ZC-F318A
M3x18サラキャップ×2
FHScrew
※バンパーは袋 #1 に入っています。

Thebumperareincludedinbag#1.
B2-009BFA
フロントインナーサスアームピン(φ3.0）
FrontInnerSus.ArmPin
※
サスアームがスムーズに作動しない場合は、
この部分をやすり等で加工してください。
Inthecasethesuspensionarmdoesnt
operatesmoohtly,pleasefine-tunethe
egdewithafileorsomething.
Z2-300FBS
フロントブレース
FrontBrace
Ӳ
ӱ
ӳ
Z2-001B3A
バンパー
Bumper
ZC-F318A
M3x18サラキャップ
FHScrew
2.0
Z2-300FBS
フロントブレース
FrontBrace

Ｚ2-009R3A
リヤアウターサスアームピン(φ3.0)
RearOuterSuspensionArmPin
Z2-415S10A
ハブキャリアスペーサー・グレー
HubCarrierSpacer･Gray
ZC-BH24A
M2x4 ボタンヘッド
BHScrew
1.5
ZC-BH24A
M2x4 ボタンヘッド
BHScrew
1.5
15
リヤハブキャリアの組み立て
RearHubCarrierAssmebly
ユニバーサルドライブシャフトの組み立て方
UniversalDriveShaftAssemblyInstallation
ユニバーサルドライブシャフトは組立て済みです。
分解、組立ての際に参照下さい。
TheUniversalDriveShaftscomepre-assembled.
Pleaseseebelowfordisassembly/assemblyinstructions.
C クリップを外す際は精密ドライバー等を使用し、変形に注意しながら少しずつずらす様にして取外します。
Whenremovingthec-clip,useaprecisiondrivertocarefullypryitoff,withoutdeformingthec-clip.
Z2-010RAMA
リヤアクスル
RearAxle
Z2-01069BA
リヤドックボーン･69mm
RearDogBone
S4-010TPCA
カップジョイント
CupJoint
Ӳ
ӱ
S4-010TPCA
ジョイントピン
JointPin
ӳ
Ӵ
S4-010TPCA
C クリップ
C-Clip
ブラックグリス（黒）を塗布します。
Applyablackgrease.
SP-011HA
ホイルハブピン
WheelHubPin
ӱ
B4-011FA
ホイルハブ
･4.3
WheelHub ･4.3
Ӳ
ZC-C25NA
M2x5キャップスクリュー
SHScrew
ӳ
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
S4-01069A
ユニバーサルドライブシャフト・リヤ
UniversalDriveshaft・Rear
ZC-S550A
φ5x0.5mm シム
 Shim
BB-105-2A
5x10ベアリング
Bearing
Z2-010BCMA
ベアリングカラー
BearingCollar
BB-135-2A
5x13ベアリング
Bearing
ハイトインサートは突起の向きにより
ピンの位置が変わります。
Pinpositionisselectablebydirectionofthe
heightinsert(notedirectionoftheprotrusion)
セッティングパーツとしてご使用下さい。
Usethesepartsforadjustingsetup.
0.5mm×2 1.5mm×20mm×2
ZC-BH312A
M3x12ボタンヘッド
BHSScrew
2.0
Z2-415RDCA
リヤハブキャリア L
RearHubCarrierL
S4-415RLA
リンクマウント
LinkMount
2.0
Z2-206-6A
ロッドエンドボール 6 ㎜
BallStud6 ㎜
ZC-A3610BA
1mm アルミスペーサー・黒
1mmAluminumSpacer･Black
ZC-S36A
M3x6 ワッシャー
Washer
Z2-415RDCA
ハイトインサート 0.5 ㎜
HeightInsert0.5 ㎜
※ご注意ください※
スペーサーを 1.5mm 以下で使用する際
は、ロッドエンドボール･6mm
(Z2-206-6) をご使用ください。
Whenusingspacerslessthan
1.5mm,pleaseusetheBall
Stud6mm(Z2-206-6).
BB-105-2A
5x10ベアリング×2
Bearing
Z2-010BCMA
ベアリングカラー×2
BearingCollar
Ｚ2-009R3A
アウターサスアームピン(φ3.0)×2
OuterSuspensionArmPin
BB-135-2A
5x13ベアリング×2
Bearing
SP-011HA
ホイルハブピン×2
WheelHubPin
Z2-415S10A
ハブキャリアスペーサー・グレー×4
HubCarrierSpacer･Gray
ZC-S36A
M3x6 ワッシャー×4
Washer
ZC-S550A
φ5x0.5mm シム×4
Shim
Z2-206-6A
ロッドエンドボール 6 ㎜×2
BallStud6 ㎜
ZC-A3610BA
1mm アルミスペーサー・黒×2
1mmAluminumSpacer･Black
袋#8の内容
Bag#8Contents
Z2-415RDCA
リヤハブキャリア L&R各 1
RearHubCarrierL&R1Ea
Z2-01069
ユニバーサルドライブシャフト・リヤ×2
UniversalDriveshaft・Rear/69mm
S4-415RLA
リンクマウント ×2
LinkMount
Z2-415RDCA
ハイトインサート 0.5 ㎜ ×2
HeightInsert0.5 ㎜
B4-011FA
フロントホイルハブ
･4.3 ×2
FrontWheelHub
4.3
ZC-C25NA
M2x5キャップスクリュー×2
SHScrew
ZC-BH312A
M3x12ボタンヘッド×4
BHSScrew
ZC-BH24A
M2x4 ボタンヘッド×4
BHScrew
このページで使用するパーツ
Partsusedonthispage

リヤアッパーロッド
RearUpperRod
16

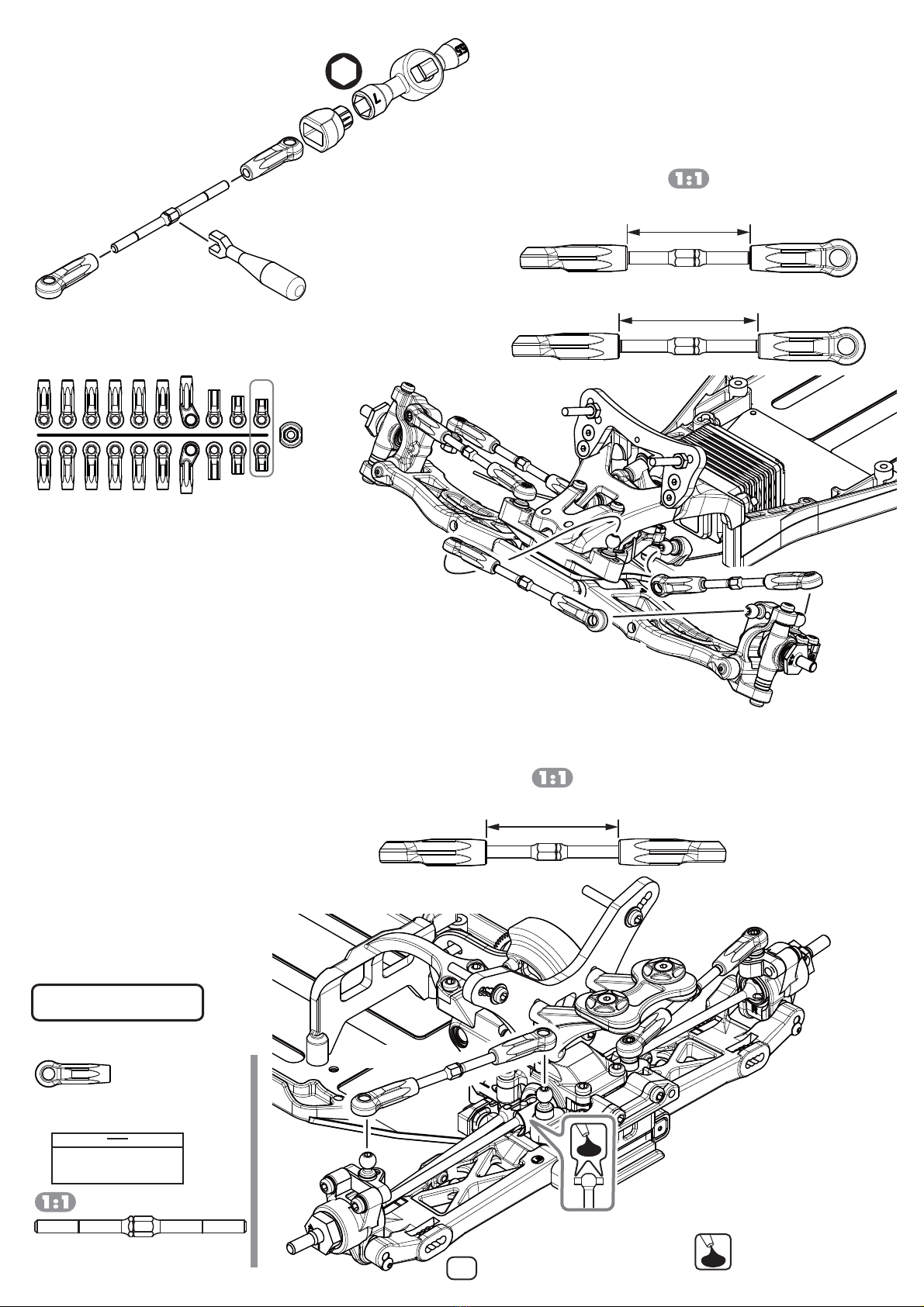

ターンバックルの組み立て
TurnbuckleAssembly
ブラックグリス（黒）を塗布します。
Applyablackgrease.
SD-TB48NA
48 ㎜ターンバックル×6
48 ㎜Turnbuckle
Z2-206DM2A
ロッドエンド
BallCup
片方が逆ネジになっています。
Onesideisreversethreaded.
BM-TBLA
ターンバックルレンチ
TurnbuckleWrench
ターンバックル
Turnbuckle
Z2-206DM2A
ロッドエンドツール
BallCupTool
Z2-206DM2A
ロッドエンド
BallCup
7.0
フロントアッパーロッド
FrontUpperRod
ステアリングロッド
SteeringRod
Z2-206DM2A
ロッドエンドプラスティックパーツ
RodEndPlasticParts
MSSS
●FRONT●
ステアリングロッド×2(48 ㎜ターンバックル )
SteeringRod×2(48 ㎜ Turnbuckle)
31.5 ㎜
フロントアッパーロッド×2(48 ㎜ターンバックル )
FrontUpperRod×2(48 ㎜ Turnbuckle)
28 ㎜
●REAR●
リヤアッパーロッド×2(48 ㎜ターンバックル )
RearUpperRod×2(48 ㎜ Turnbuckle)
30 ㎜
袋#9の内容
Bag#9Contents
Z2-206DM2A
ロッドエンド×12
BallCup
このページで使用するパーツ
Partsusedonthispage
※ロッドエンドは袋 #1 に入っています。
Therodendsareincludedinbag#1.

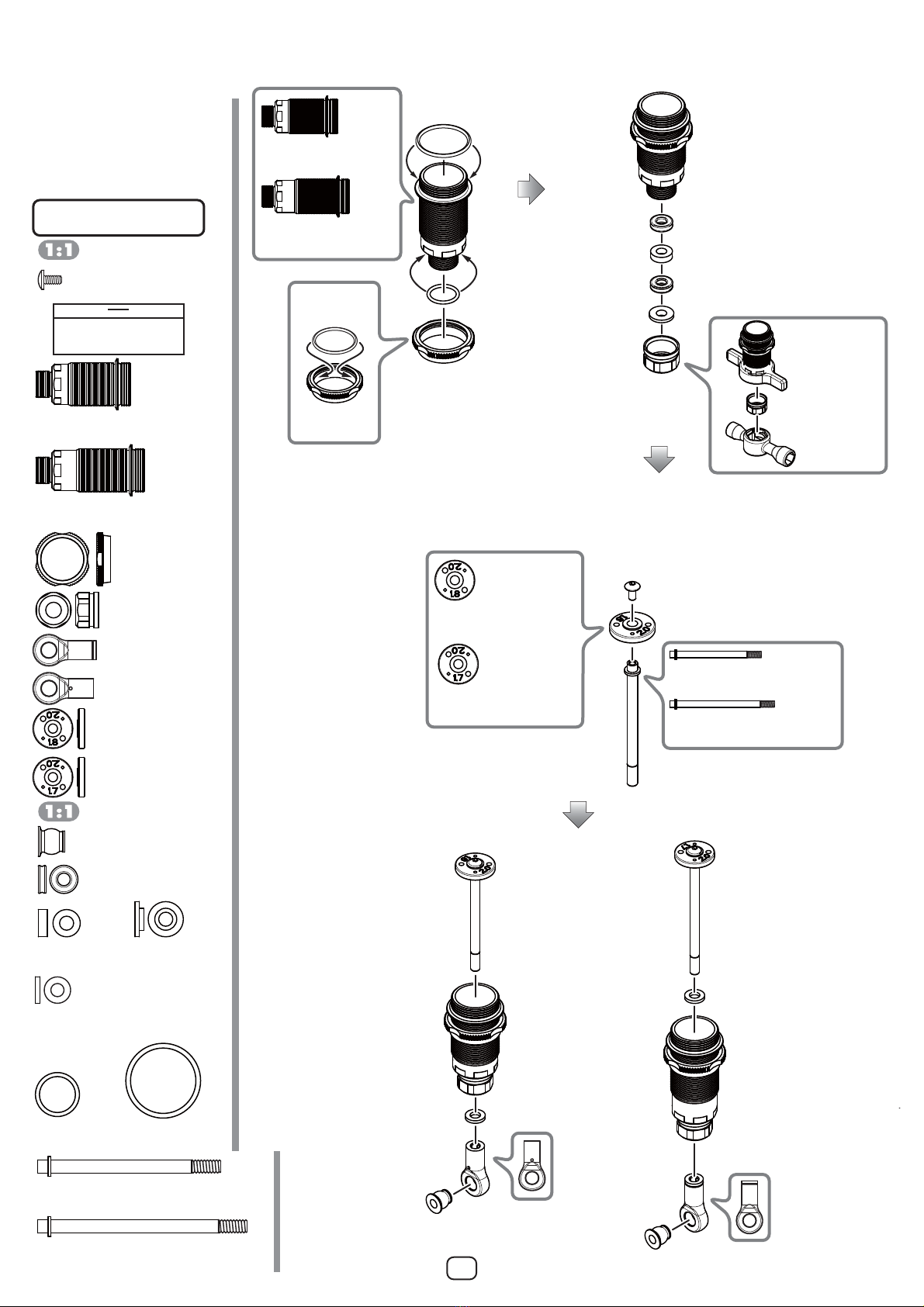

フロント＆リヤショックの組み立て
Front&RearShockAssembly
17
◆フロント用、リヤ用各 2 セットを作ります。◆
Assemble2frontand2rearshocks.
S4-S3OS
O リング・φ15
ORing
S4-S3OS
O リング・φ15
ORing
S4-S4AJA13
アジャストナット
AdjustingNut
S4-S3OS
O リング・φ8
ORing
S4-S4M13
リヤショックボディ・ショート
RearShockBody・Short
S4-S4S13
フロントショックボディ
FrontShockBody
S4-S913
ショックキャップツール
ShockCapTool
S4-S913
ショックボディツール
ShockBodyTool
S4-S3XA
X30X リング（クリア）
XRing(Clear)
S4-S4CA
X30 カラー・A( 小 )
Collar・A（Small）
S4-S4CA
X30 カラー・B( 大 )
Collar・B(Ｌarge)
Z2-S3A
X33O リングキャップ
ORingCap
S4-S3XA
X30X リング（クリア）
XRing(Clear)
S4-S2SA
X30 フロントショックシャフト ×2
FrontShockShaft
S4-S3OS
O リング・φ8×4
ORing
S4-S3OS
O リング・φ15×8
ORing
Z2-S4IA
X33 ショックインナースペーサー・1 ㎜×4
ShockInnerSpacer
S4-S2MA
X30 リヤショックシャフト・ショート×2
RearShockShaft・Short
S4-S3XA
X30X リング（クリア）×8
XRing(Clear)
S4-S4CA
X30 カラー・A×4
Collar・A
S4S4CA
X30 カラー・B×4
Collar・B
Z2-S7TA
アルミ製ショックエンドボール×4
ShockEndBall
S4-S16213
ピストン･φ1.6×2/2.0 ㎜×2
Piston
S4-S17213
ピストン･φ1.7×2/2.0 ㎜×2
Piston
ZC-BH24A
M2ｘ4 ボタンヘッド
BHScrew
M2x4 ボタンヘッド
を締め込む際は、プライヤー等は
使わず締め過ぎに注意しネジロックをご使用ください。
TightenM2screwwithouttheuseofplier,do
notovertighten.Recommendtousethe
threadlockinstead.
S4-S2SA
X30 フロントショックシャフト
FrontShockShaft
S4-S2MA
X30 リヤショックシャフト・ショート
RearShockShaft・Short
S4-S4AJ13
アジャストナット×4 
AdjustingNut
Z2-S3A
X33O リングキャップ×4
ORingCap
Z2-S6MA
ショックエンド L×2
ShockEndL
S4-S4M13
リヤショックボディ・ショート×2
RearShockBody・Short
袋 #10 の内容
Bag#10Contents
S4-S4S13
フロントショックボディ×2
FrontShockBody
このページで使用するパーツ
Partsusedonthispage
ZC-BH24A
M2x4 ボタンヘッド×4
BHScrew
Z2-S6MA
ショックエンド M×2
ShockEndM
ショックボディ Assy
ShockBodyAssembly
フロント
Front
Z2-S7TA
ショックエンドボール
ShockEndBall
Z2-S4IA
X33 ショックインナースペーサー・1 ㎜
ShockInnerSpacer
ショックピストン Assy
ShockPistonAssembly
Z2-S4IA
X33 ショックインナースペーサー・1 ㎜
ShockInnerSpacer
リヤ
Rear
S4-S16213
フロントピストン･φ1.6/2.0 ㎜
FrontPiston
S4-S17213
リヤピストン･φ1.7/2.0 ㎜
RearPiston

フロント＆リヤショックの組み立てのつづき
Front&RearShockAssembly
◆フロント用、リヤ用各 2 セットを作ります。◆
Assemble2frontand2rearshocks.
18
1.5 六角レンチ（1.5mm）
AllenKey(1.5mm)
ショックオイルを入れ、ショック
シャフトをゆっくり動かして気泡を
抜きます。
Slowlymoveupanddownto
removeairbubbles.
ショックオイル
ShockOil
オイルは溢れるギリギリ
まで入れます。
Filltotherimwith
shockoil.
ショックキャップをしっかり
と締め込みます。
Securelytightenthe
shockcap.
S4-S813R
ショックキャップ
ShockCap
リヤショック Assy
RearShockAssembly
27 ㎜
フロントショック Assy
FrontShockAssembly
22 ㎜
リヤショック Assy
RearShockAssembly
フロントショック Assy
FrontShockAssembly
S4-S913
スプリングカップ
SpringCup
ӱ
Ӳӳ
FRONT REAR
フロント /Front#500
リヤ /Rear#400
YS-12700F( ドット 5)
フロントショックスプリング×2
FrontShockSpring(Dot5)
YS-12110R( ドット 4)
リヤショックスプリング×2
RearShockSpring(Dot4)
S4-S813R
ショックキャップ×4
ShockCap
袋 #10 の内容
Bag#10Contents
このページで使用するパーツ
Partsusedonthispage
ZC-BH24A
M2x4 ボタンヘッド×4
BHScrew
YS-500A
ショックオイル#500×1
ShockOil
YS-400A
ショックオイル#400×1
ShockOil
ショックシャフトをゆっくりいっぱい
まで押し上げ、溢れた余分なオイルを
拭き取りビスを締め込みます。
Slowlypushtheshockshaftall
thewayup,wipeawayany
excessoilthathasseepedout,
andscrewinthebleederscrew.
ZC-BH24A
M2x4ボタンヘッド
BHSScrew
1.5
ショック Assy
ShockAssembly
YS-12110R( ドット 4)
リヤショックスプリング
RearShockSpring(Dot4)
YS-12700F( ドット 5)
フロントショックスプリング
FrontShockSpring(Dot5)
S4-S913
スプリングカップ各 2
SpringCup2Ea

●FRONT●
ZC-N3FＬS
M3 フランジナイロンナット
FrangeNylonNut
フロントショック Assy
FrontShockAssembly
S4-S913
ショックキャップボール
ShockCapBall
ZC-BH318A
M3x18ボタンヘッド
BHSScrew
2.0
ZC-N3FＬS
M3 フランジナイロンナット
FrangeNylonNut
リヤショック Assy
RearShockAssembly
S4-S913
ショックキャップボール
ShockCapBall
S4-008R5B
ショックマウントナット
ShockMountNut
※向きに注意
Noteposition

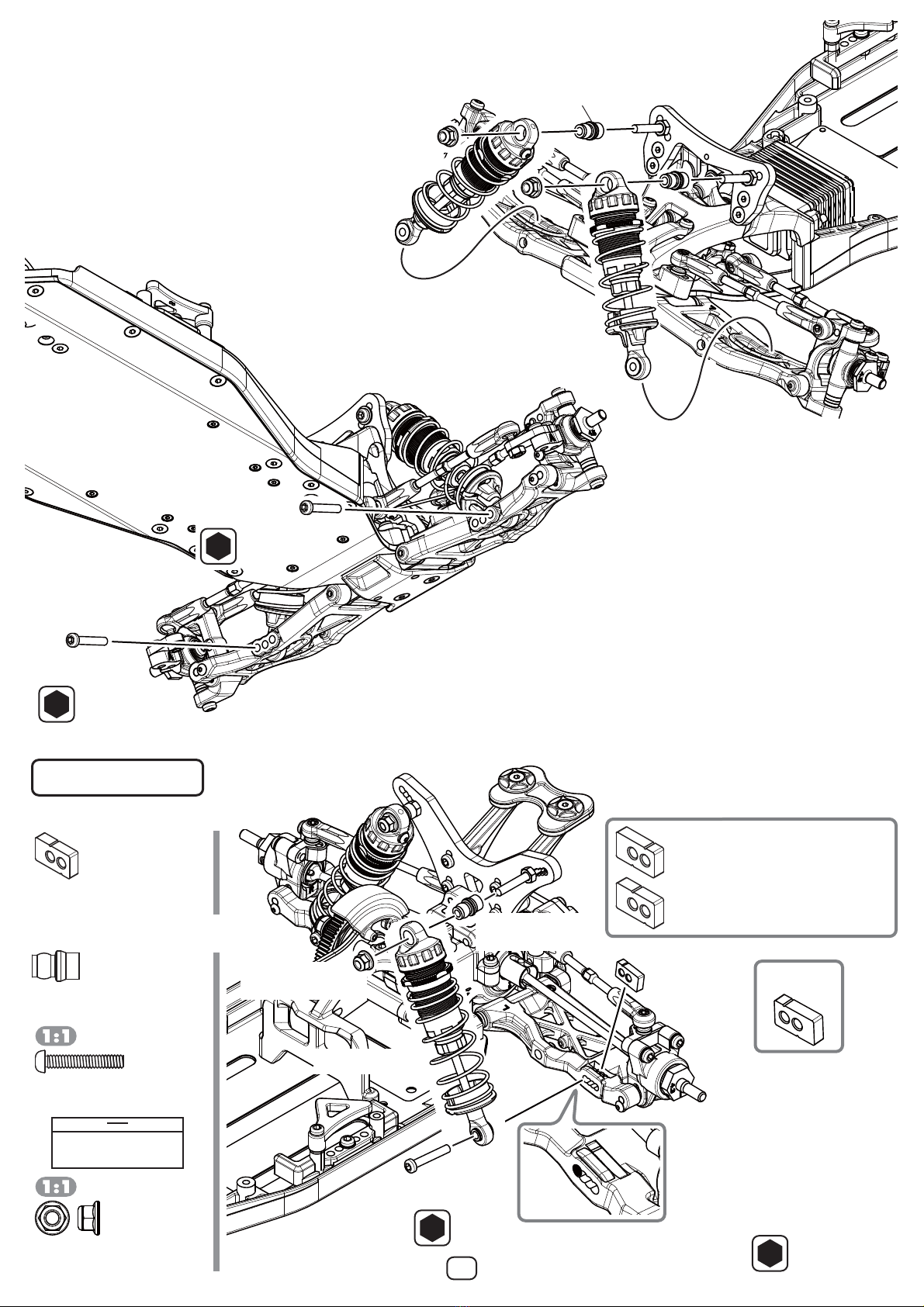

フロント＆リヤショックの取り付け
Front&RearShockInstallation
●REAR●
19
ZC-BH318A
M3x18ボタンヘッド
BHSScrew
2.0
ZC-BH318A
M3x18ボタンヘッド
BHSScrew
2.0
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
ZC-BH318A
M3x18ボタンヘッド×4
BHSScrew
取付け位置はショックマウントナット
の向きにより穴位置が変わります。
Mountpositionisselectableby
directionoftheshockmountnut
(notedirectionofthemarking)
※ショックマウントナットは袋 #2 に入っています。
Theshockmountnutareincludedinbag#2.
袋 #10 の内容
Bag#10Contents
ZC-N3FLS
M3 フランジナイロンナット×4
FrangeNylonNut
このページで使用するパーツ
Partsusedonthispage
S4-008R5BA
ショックマウントナット×2
ShockMountNut
※ショックマウントナットは袋 #2 に入っています。
Theshockmountnutareincludedinbag#2.
S4-S913
ショックキャップボール×4
ShockCapBall
※ショックキャップボールは袋 #10 に入っています。
Theshockcapballareincludedinbag#10.
※ショックキャップボールは袋 #10 に入っています。
Theshockcapballareincludedinbag#10.

受信機、スピードコントローラーの取り付け
Receiver,ESCInstallation
20
1.5 六角レンチ（1.5mm）
AllenKey(1.5mm)
受信機、スピードコントローラーを取り付ける際に取り付け面を
クリーナー等で油分や汚れを拭き取ってから固定してください。
Beforemountingthereceiverandspeedcontroller,useacleaning
agenttoremoveanyoilordirtfromthemountingsurfaces.
サイズに合わせて
カットします。
Cuttosize.
ZC-203A
両面テープ
Double-SidedTape
ZR-200GA
アンテナパイプ
AntennaTube
アンテナ線
AntennaWire
ZC-SS34A
M3x4セットスクリュー
SetScrew
1.5
受信機、スピードコントローラー（別途ご用意下さい。）
Receiverandspeedcontroller(Soldseparately.)
ZC-203A
両面テープ×1
Double-SidedTape
袋 #12 の内容
Bag#12Contents
このページで使用するパーツ
Partsusedonthispage
ZR-200GA
アンテナパイプ×1
AntennaTube
ZC-SS34A
M3x4セットスクリュー×1
SetScrew
