Yokomo B-MAX 2 MR User manual

1/10 SCALE ELECTRIC 2WD OFF-ROAD CAR KIT

この度はヨコモ製R/Cカーキットをお買い求め頂き、誠に有り難うございます。このキットは、ワールドチャンピオンメーカーであるヨコモの
高性能・競技用R/Cカーです。本説明書に従った正しい組立・安全な走行をして頂ければ、誰でも手軽に楽しむことが出来ます。
■組立の注意■
● 幼児のいる場所では組み立てないで下さい。小さな部品
を飲み込む等、非常に危険です。
● 組立の前に必ず内容をお確かめ下さい。万一不良部品、不
足部品などがあった場合は、ヨコモアフターサビス部まで
お問い合わせ下さい。
● 組立の前に説明書を最後まで読み、全体の流れをつかむ
と効率的な組立が出来ます。
● 組み立てる際は、様々な工具が必要になります。安全の為
に必ず作業内容に合った工具を使用して下さい。又、カッ
ターナイフ等を使用する際は危険を伴いますので、注意し
て下さい。
● 部品には様々な素材を使用しています。切削加工された
金属パーツ等はエッジが鋭く、慎重な組立が必要となりま
す。ケガをしないように注意して下さい。
● プラスティックパーツなどを切断する際は、切断した部品
が飛ぶ危険があるので注意して下さい。
● 回転部や駆動部は出来るだけスムーズに動作するように
組み立てて下さい。
● 配線やコード類はきれいにまとめて下さい。回転部分や走
行路面にコードが接触すると危険です。又、配線は確実に
接続されていないとショートなどの恐れや、性能を十分に
発揮出来ない場合があります。
● 必要以上の分解、改造をすると、安全性が低下したり走行
性能が十分に発揮出来なくなる場合があります。
● 塗装は、周囲に火気の無いことを確認し、換気の良い場所
で行って下さい。

■走行の注意■
● ヨコモ製R/Cカーは競技用の為、時速40kmを越える速いスピ
ードが出るモデルもあります。ルールを守って安全な場所や、
R/Cカー用サーキットで走らせて下さい。
● 公道等、周囲の人の迷惑になるような場所では絶対に走らせな
いで下さい。
● R/Cカーは電波を利用する為、何らかのトラブルで最悪の場合
は暴走する事があります。狭い場所や室内は避け、出来るだけ
広い、障害物のない場所で走らせて下さい。
● 周囲にR/Cカーを走らせている人がいる場合は、電波が重なら
ないように、周波数を確認し合って、安全を確かめて下さい。
● R/Cカーは水を嫌います。雨の日や、水たまりのある場所で走
らせると、R/Cメカが壊れたり、暴走する危険があります。
● R/Cカーの駆動部分、ギヤやベルト、タイヤなどは高回転で回り
ます。バッテリーを接続した後は危険ですので、回転部分に手を
触れないで下さい。
● 走行後のR/Cカーは各部が高温になる事があります。危険です
ので冷却期間をおいてから、メンテナンスなどをして下さい

■走らせる手順■
① タイヤが空転するように、台の上にR/Cカーを置きます。
② スピードコントローラのスイッチがOFFになっている事を確認
してから、モーターとバッテリーを接続します。
③ 送信機のアンテナを伸ばし、スイッチをONにします。（送信機の
電圧が下がっていると危険です。常に電圧の高い状態で使用し
て下さい。）
④ 受信機のスイッチをONにします。

■走行終了手順■
① スピードコントローラのスイッチをOFFにします。
② バッテリーの接続を外します。
③ 送信機のスイッチをOFFにし、アンテナを縮めます。
■バッテリーの取り扱い■
（バッテリーに付属の説明書に基づき使用して下さい。）
● バッテリーを充電する際は、周囲に燃えやすい物のない安全な
場所で行って下さい。又、高温な場所での充電も避けて下さい。
● バッテリーの充電中は充電状況を常に確認して下さい。充電器
の誤動作などで過充電すると、最悪の場合は発火する危険性が
あります。バッテリー温度が50度を越えたら充電を中止して下
さい。
● 走行後のバッテリーは高い温度になります。連続使用するとバッ
テリーを傷める事になりますので、冷却期間を置いてから充電
して下さい。
● 不要になったバッテリーは一般のゴミと一緒に捨てずに、お手数
でも電池専用の回収箱に捨てて下さい。

■モーターの取り扱い■
（モーターに付属の説明書に基づき使用して下さい。）
● 7.2Vのバッテリーでモーターのから回しをすると危険です。モ
ーター内部を破損し部品が飛び出す事も考えられますので、も
しモーターのブレークインをする時は、モーターをしっかり固定
し3〜5V程度でから回しして下さい。
● モーターは定期的なメンテナンスが必要です。劣化するとスピ
ード が 出 なくなったり 、走行時間が短くなります。定期的にクリ
ーニングしたり、ブラシが減ってきたら交換する等のメンテナン
スをして下さい。
● モーターの性能に合ったギヤ比を選択して下さい。ギヤ比が最
適でないとモーターの性能を十分に発揮出来ないだけでなく、
他のR/Cメカを壊す原因にもなります。
● 走行後のモーターは非常に高い温度になります。連続走行する
とモーターを傷める事になりますので、冷却期間を置いてから
走行してして下さい。
R/Cカーを安全に楽しんで頂くための注意事項
お子様（中学生以下）が組立・走行する際は、必ず保護者の方が付き添い安全を確認して下さい。
ThankyouforpurchasingthisYokomoproduct.Thishighperformancecompetitionkithasbeenproudlymanufactured
byYokomo-WorldChampionR/Ccarmanufacturer.Properassemblyofthisproductwillprovidefun,safeenjoyment.
■ASSEMBLYPRECAUTIONS■
● Donotassemblearoundsmallchildren.The
partscanbedangerousifaccidentally
swallowed.
● Checkthecontentscarefullybefore
assembly.PleasecontactCustomerSupport
ifyouhappentonoticeanydefectiveor
missingitems.
● Youwillfindtheassemblyprocessmuch
easierbycarefullyreadingthroughthe
manual,andfamiliarizingyourselfwiththe
instructions.
● Manydifferenttoolsarerequiredduring
assembly.Forsafetypurposes,pleaseuse
suitabletools.Exerciseextracautionwhen
usingasharptoolsuchasahobbyknife.
● Manydifferentmaterialsareusedforthe
parts.Useextracarewhenhandlingparts
withsharpedges,suchasmachinedmetal
parts.
● Whencuttingplasticparts,watchforany
flyingparts.
● Trytoassembleanyrotatingpartsor
drivetrainpartsassmoothaspossible.
● Bundlewiresneatlyawayfromthegroundor
anymovingdrivetraincomponents.Make
surethatallwiresareproperlyconnectedto
preventshorting.
● Unnecessarymodificationsmaybeunsafe
andhinderperformance.
● Alwayspaintinawellventilatedareaaway
fromflames.
■PRECAUTIONSBEFORERUNNING■
● YokomoR/Ccarsarebuiltforcompetitionuse,and
somemodelsmayexceedspeedsof40kmperhour.
Practicecommonsenseandrunthecarinopensafe
places,orR/Ccartracks.
● Donotrunthecaronpublicroadswithhighamounts
oftraffic,orinareasthatmaycausean
inconveniencetopeopleinthatarea.
● R/Ccarsarecontrolledusingaradiofrequency.Ina
worst-casescenario,radiointerferencesmaycause
lossofcontrol.
● IfothersnearyouarerunningR/Ccars,confirmthat
theyarenotrunningonthesamefrequency.
● R/Ccarsdonotlikewater.Avoidrunningonrainy
days,orareaswithwaterpuddles.Exposureofthe
electronicstowatermaycauselossofcontrolor
damagetotheelectronics.
● ThedrivetrainofanR/Ccarconsistsofmanymoving
partslikegears,belts,shafts,andtires.Avoid
touchingtheseareaswhenthebatteryisconnected.
● ManypartsofanR/Ccarwillbecomehotafter
running.Allowthepartstosufficientlycoolbefore
conductinganymaintenance.

■BEGINNINGARUN■
① PlacetheR/Ccaronastandsothewheelsareoff
theground.
② ConfirmthatthespeedcontrollerswitchisOFF,and
connectthemotorandbattery.
③ Extendthetransmitterantennaandturntheswitch
ON.(Itisunsafetouseatransmitterwithlow
voltage.Makesurethatthetransmitterbatteriesare
goodbeforerunning.
④ TurnthespeedcontrollerswitchON.

■FINISHINGARUN■
① TurnthespeedcontrollerswitchOFF.
② Disconnectthebattery.
③ TurnthetransmitterswitchOFF,andretractthe
antenna.
■BATTERYUSAGE■
（Carefullyreadtheinstructionincludedwiththebatteries）
● Whenchargingbatteries,makesurethatthe
surroundingareaisvoidofanythinghighlyflammable.
Alsoavoidcharginginhigh-temperaturelocations.
● Whenchargingbatteries,frequentlymonitorthe
chargingstatus.Inaworstcasescenario,
overchargingabatterymaycauseitcatchonfire.If
thebatteryreaches50degreesCelciusormore,
stopcharging.
● Batterieswillbecomehotafterrunning.Continuous
useofthebatterypackmayresultindamagetothe
cells.Allowthebatterytoocooldownbefore
re-charging.
● Pleasedonotdiscardoldbatterypacksinthetrash.
Althoughinconvenient,pleaselocateabattery
disposalcenter.

■MOTORUSAGE■
（Carefullyreadtheinstructionsincludedwiththemotor.）
● Connectinga7.2Vbatterydirectlytothemotorcan
beverydangerous.Thismaycausetheinternalparts
ofthemotortobreakapart,causingsomepartstofly
outofthemotor.Tobreak-inthemotor,safely
securethemotorandrunthemotoratabout3-5V.
● Motorsrequireperiodicmaintenance.Slowerspeeds
anddecreasedruntimesmayindicateaworn-out
motor.Periodicallycleanthemotorandchangethe
brusheswhenneeded.
● Chooseagearratiothatmatchesthepower
characteristicsofthemotor.Usingagearratio
unsuitedtothecharacteristicsofthemotorwillnot
onlypreventthemotorfromperformingatits
optimum,butmayevencausedamagetotheother
electronics.
● Motorswillgenerallybecomeveryhotafter
running.Continuousrunningwillreducethelifeofthe
motor.Allowthemotortosufficientlycoolbetween
eachrun.
PRECAUTIONSFORSAFEENJOYMENTOFYOURR/CCAR
Forchildrenundertheageof13,parentalguidanceisrecommendedwhenrunning.

組立てに必要な物
ACCESSORIESANDTOOLSNEEDEDFORKITASSEMBLY
2 チャンネルプロポ (1 サーボ、1 アンプ仕様 )
TWOCHANNELR/CSURFACERADIOSYSTEMANDELECTRONICSPEEDCONTROL
走行用7.2Vバッテリーパック（ストレートパック/セパレートタイプ）
7.2VBATTERYPACK(StraightPack/SaddlePackType)
走行用バッテリー充電器
BATTERYCHARGER
走行用モーター
MOTOR
ボディ塗装用カラー
BODYSPRAYPAINT
キットに入っている工具
TOOLS(INCLUDED)
性能を十分に発揮させる為にイラストをしっかり参照し、説明書の順番に従って確実に組み上げて下さい。
Forassembly,followthefiguresandtheinstructionscloselysothatyourmachinewillperformatitsbest!!
組み立ての際に別途用意する工具
ASSEMBLINGTOOLSREQUIRED.(NOTINCLUDEDINKIT)
走行のために別途お買い求め頂くもの
ADDITIONALITEMSREQUIREDFORUSE(NOTINCLUDEDINKIT)
十字レンチ
NUTWRENCH
六角レンチ（1.5㎜＆2.0㎜）
ALLENWRENCH
ターンバックルレンチ
TURNBUCKLE
WRENCH
瞬間接着剤
QUICKDRYINGGLUE
ＣＳ−ＳＧＥＸ瞬間接着剤￥８００
ニッパ ー 
SIDECUTTER
カッタ ー 
HOBBYKNIFE
ラジオペンチ
NEEDLENOSEPLIERS
ハサミ
SCISSORS
ＹＴ−ＣＳ１ハサミ１６０mm￥１２００
ＹＴ−ＣＳ２  曲 線 バ サ ミ ￥１２００
ヘックスドライバ ー（2㎜、1.5㎜）
HEXWRENCH
ＹＴ−１１５０ＰＰＲＯツール１.５mmヘックスドライバー￥１６５０
ＹＴ−１２００ＰＰＲＯツール２.０mmヘックスドライバー￥１６５０
プラスドライバー（小）
SCREWDRIVER(SMALL)
ＹＴ−ＤＰ１ＰＰＲＯツー ル ＃１プラスドライバー￥１６５０
ナットドライバー（7.0㎜、5.5㎜、5.0㎜）
NUTDRIVER
ＹＴ−Ｎ５０ＰＰＲＯツー ル５.０ｍｍ ナットドライバー￥１７５０
ＹＴ−Ｎ５５ＰＰＲＯツー ル５.５ｍｍ ナットドライバー￥１７５０
ＹＴ−Ｎ７０ＰＰＲＯツー ル７.０ｍｍ ナットドライバー￥１７５０
ボディーリーマー
BODYREAMER
ＹＴ−ＢＭＲＰＲＯツー ルボディリー マ ー ￥２８００

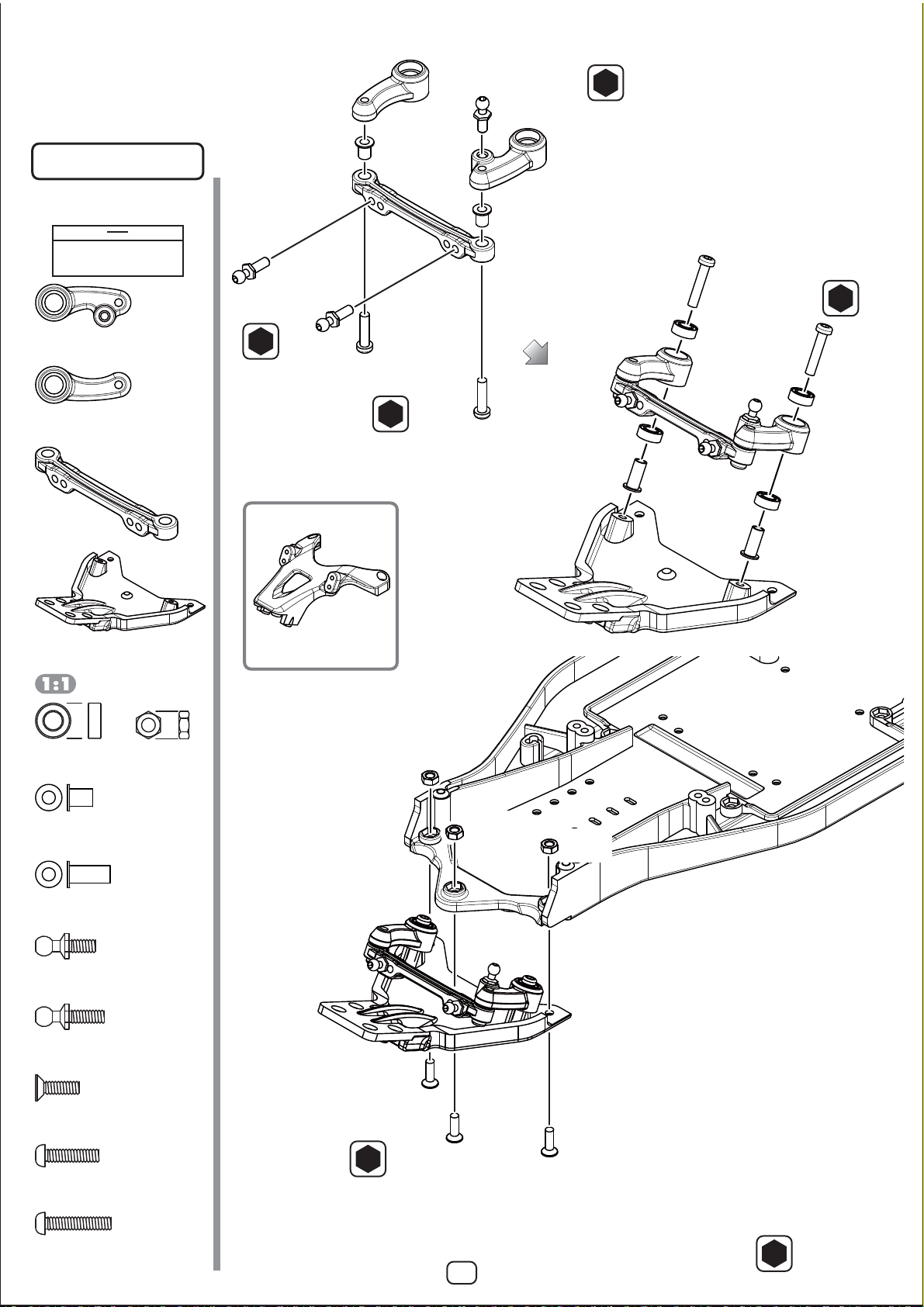

1. ベルクランクの取付け
BellCrankInstallation
袋 #1 の内容
Bag#1Contents
このページで使用するパーツ
Partsusedonthispage
B2-002MR
メインシャシー×1
MainChassis
4
ZC-F310
M3x10サラキャップ×3
FHSScrew
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
B2-201
センターリンク×1
CenterLink
B2-201
ベルクランク L×1
BellcrankL
B2-201
ベルクランク R×1
BellcrankR
B2-002F
フロントシャシー×1
FrontChassis
B2-201BH
センターリンクカラー×2
CenterLinkCollar
ZC-BH312
M3x12ボタンヘッド×2
BHSScrew
ZC-206LH
ロッドエンドボール L×2
BallStudL
BB-84-4
4x8ベアリング×4
Bearing
ZC-N3P
M3 ナット×3
Nut
ZC-BH315
M3x15ボタンヘッド
BHSScrew 2.0
B2-201BH
ベルクランクポスト
BellcrankPost
B2-002F
フロントシャシー
FrontChassis
BB-84-4
4x8 ベアリング
Bearing
BB-84-4
4x8 ベアリング
Bearing
B2-201BH
ベルクランクポスト
BellcrankPost
BB-84-4
4x8 ベアリング
Bearing
BB-84-4
4x8 ベアリング
Bearing
B2-201
ベルクランク L
BellcrankL
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
ZC-206MH
ロッドエンドボール M
BallStudM 2.0
ZC-206LH
ロッドエンドボール L
BallStudL
2.0
B2-201
ベルクランク R
BellcrankR
B2-201BH
センターリンクカラー
CenterLinkCollar
B2-201
センターリンク
CenterLink
B2-201BH
センターリンクカラー
CenterLinkCollar
ZC-F310
M3x10サラキャップ
FHSScrew
2.0
B2-002MR
メインシャシー
MainChassis
ZC-N3P
M3 ナット
Nut
ZC-BH315
M3x15ボタンヘッド×2
BHSScrew
B2-201BH
ベルクランクポスト×2
BellcrankPost
ZC-206MH
ロッドエンドボール M×1
BallStudM
ZC-N3P
M3 ナット
Nut
※ベルクランクがスムーズに作動しない場合はセンターリンクを固定している M3×12 ビスを半回転程度緩めて調整して下さい。※
Ifthebellcrankdoesnotoperatesmoothly,loosentheM3x12screwsthatsecurethecenterlinkbyabout1/2-turn.
P.5 で使用します。
UsedonP.5
B2-002F
フロントバルクヘッド×1
FrontBulkhead

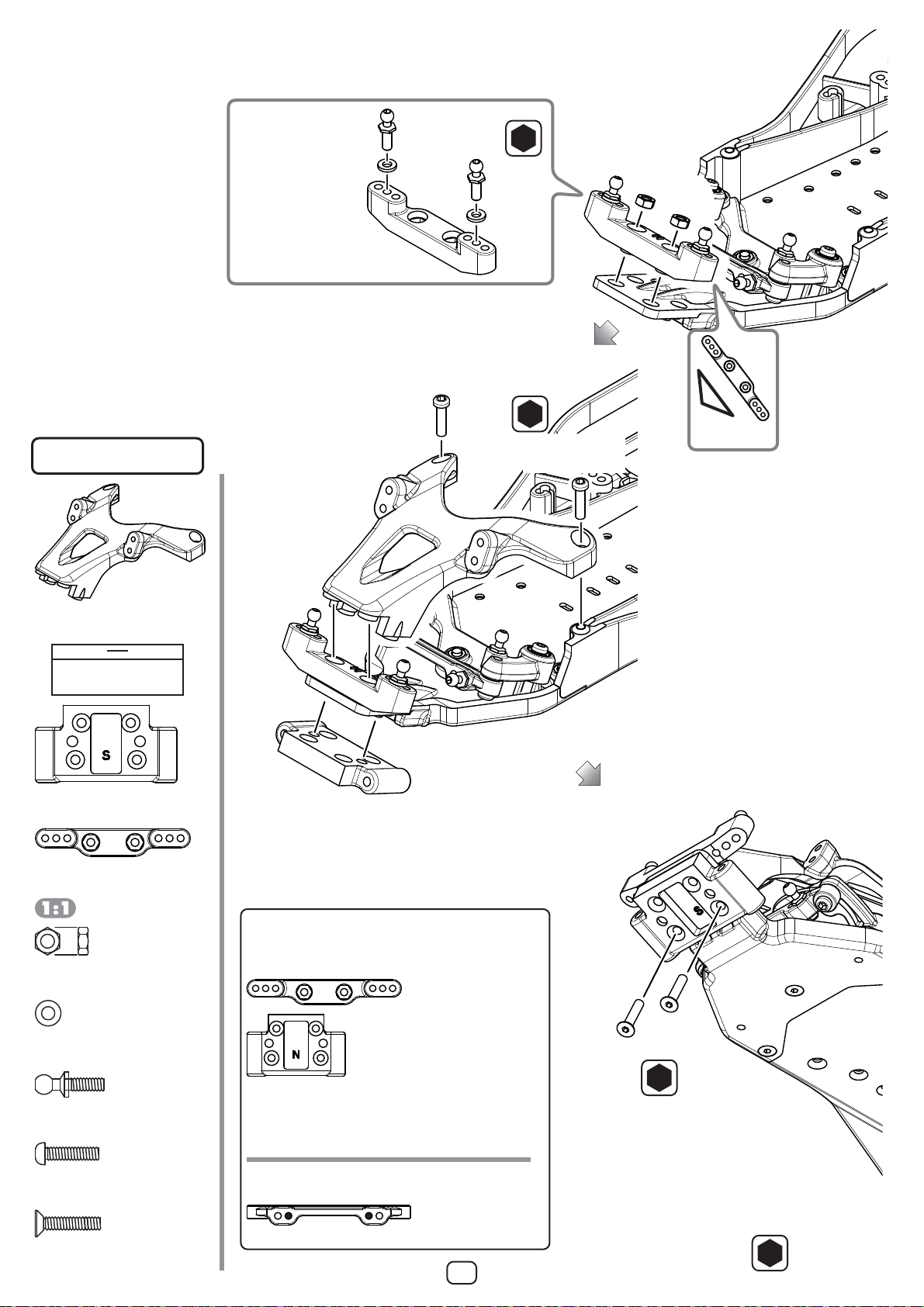

2. フロントバルクヘッドの取付け
ServoSaverInstallation
2.0 
六角レンチ（2.0mm）
AllenKey(2.0mm)
5
袋#2の内容
Bag#2Contents
ZC-BH312
M3x12ボタンヘッド×2
BHSScrew
ZC-206LH
ロッドエンドボール L×2
BallStudL
ZC-N3P
M3 ナット×2
Nut
B2-300FL
フロントサスマウント・S×1
FrontSuspensionMount・Standard
B2-002F
フロントバルクヘッド×1
FrontBulkhead
ZC-F315
M3x15サラビス×2
FHScrew
ZC-A3610
1mm アルミスペーサー・青×2
1mmAlminumSpacer･Blue
B2-300U
アッパーアームマウント・N×1
UpperArmMount・Narrow
ZC-F315
M3x15サラビス
FHScrew
2.0
ZC-N3P
M3 ナット
Nut
※向きに注意
Noteposition
FRONT
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
ZC-BH312
M3x12ボタンヘッド
BHSScrew
B2-002F
フロントバルクヘッド
FrontBulkhead
B2-300FL
フロントサスマウント・S
FrontSuspensionMount・Standard
※向きに注意
Noteposition
※このパーツは袋 #16 に入っています。
Thispartareincludedinbag#16.
B2-300FL
フロントサスマウント・N×1
FrontSuspensionMount・Narrow
サスマウント・ナロー使用時は内側の穴を使用します。
Whenusingthenarrowfrontsuspensionmount,theinner
holesareused.
センターリンク
CenterLink
セッティングパーツとしてご使用下さい。
Usethesepartsforadjustingsetup.
ZC-206LH
ロッドエンドボール L
BallStudL 2.0
ZC-A3610
1mm アルミスペーサー・青
1mmAlminumSpacer･Blue
B2-300U
アッパーアームマウント・N
UpperArmMount・Narrow
B2-300U
アッパーアームマウント・S×1
UpperArmMount・Standard
このページで使用するパーツ
Partsusedonthispage
※フロントバルクヘッドは袋 #1 に入っています。
Thefrontbulkheadareincludedinbag#1.
※フロントサスマウント・N をご使用の際は、B2-300FBN
フロントブレース・N を別途お買い求め下さい。
WhenusingFRONTSUSPENSIONMOUNTN,please
usetheB2-300FBNFRONTBRACENthatissold
separately.

3. リヤサスアームの取付け
RearSuspensionArmInstallation
6
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
B2-009BR
インナーサスアームピン L×2
InnerSus.ArmPin(Long)
ZC-F312
M3x12サラビス×2
FHScrew
B2-009BR
インナーサスアームピン L
InnerSus.ArmPin(Long)
B2-008R
リヤロアサスアームＬ
RearLowerSuspensionArmL
B2-008R
リヤロアサスアームR
RearLowerSuspensionArmR
LR
※向きに注意
Noteposition
ZC-F312
M3x12サラビス
FHScrew 2.0
B2-300MRR
リヤサスマウント・R
RearSuspensionMount・R
BM-300B
サスマウントボール
SuspensionBall
B2-001MG
モーターガード
MotorGuard
B2-008R
リヤロアサスアームＬ&R各 1
RearLowerSuspensionArmL&R1Ea
B2-300RS
リヤサスマウントブッシュ１°×2
RearSuspensionMountBush1deg
B2-300RS
リヤサスマウントスペーサー１°( 薄 )×1
RearSuspensionMountSpacer1deg
B2-300MRR
リヤサスマウント・F×1
RearSuspensionMount・F
B2-300MRF
リヤサスマウント・F×1
RearSuspensionMount・F
B2-001MG
モーターガード×1
MotorGuard
BM-300B
リヤサスマウントボール ×2
SuspensionMountBall
ZC-F310
M3x10サラキャップ×2
FHSScrew
B2-300RS
リヤサスマウントブッシュ１°
RearSuspensionMountBush1deg
B2-300MRF
リヤサスマウント・F
RearSuspensionMount・F
B2-300RS
リヤサスマウントスペーサー１°( 薄 )
RearSuspensionMountSpacer1deg
ZC-F310
M3x10サラビス
FHScrew
2.0
※向きに注意
Noteposition
リヤサスマウントブッシュ１°
RearSuspensionMountBush1deg
標準
Standard
リヤサスマウントブッシュ 0.5°
RearSuspensionMountBush0.5deg
B2-300RS
リヤサスマウントスペーサー 2°( 厚 )×1
RearSuspensionMountSpacer2deg
B2-300RS
リヤサスマウントブッシュ 0.5°×2
RearSuspensionMountBush0.5deg
セッティングパーツとしてご使用下さい。
Usethesepartsforadjustingsetup.
袋#3の内容
Bag#3Contents
このページで使用するパーツ
Partsusedonthispage

4. リヤサスアームの取付け
RearSuspensionArmInstallation
7
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
B2-009BR
インナーサスアームピン L
InnerSus.ArmPin(Long)
B2-008R
リヤロアサスアームＬ
RearLowerSuspensionArmL
B2-008R
リヤロアサスアームR
RearLowerSuspensionArmR
LR
※向きに注意
Noteposition
ZC-F310
M3x10サラビス
FHScrew 2.0
B2-300MRR
リヤサスマウント・R
RearSuspensionMount・R
BM-300B
サスマウントボール
SuspensionBall
B2-001WB
リヤバンパー
RearBumper
B2-300RS
リヤサスマウントブッシュ１°
RearSuspensionMountBush1deg
B2-300MRF
リヤサスマウント・F
RearSuspensionMount・F
B2-300RS
リヤサスマウントスペーサー１°( 薄 )
RearSuspensionMountSpacer1deg
ZC-F310
M3x10サラビス
FHScrew
2.0
※向きに注意
Noteposition
リヤサスマウントブッシュ１°
RearSuspensionMountBush1deg
標準
Standard
リヤサスマウントブッシュ 0.5°
RearSuspensionMountBush0.5deg
B2-300RS
リヤサスマウントスペーサー 2°( 厚 )×1
RearSuspensionMountSpacer2deg
B2-300RS
リヤサスマウントブッシュ 0.5°×2
RearSuspensionMountBush0.5deg
セッティングパーツとしてご使用下さい。
Usethesepartsforadjustingsetup.
B2-009BR
インナーサスアームピン L×2
InnerSus.ArmPin(Long)
B2-008R
リヤロアサスアームＬ&R各 1
RearLowerSuspensionArmL&R1Ea
B2-300RS
リヤサスマウントブッシュ１°×2
RearSuspensionMountBush1deg
B2-300RS
リヤサスマウントスペーサー１°( 薄 )×1
RearSuspensionMountSpacer1deg
B2-300MRR
リヤサスマウント・F×1
RearSuspensionMount・F
B2-300MRF
リヤサスマウント・F×1
RearSuspensionMount・F
B2-001WB
リヤバンパー×1
RearBumper
BM-300B
リヤサスマウントボール ×2
SuspensionMountBall
ZC-F310
M3x10サラキャップ×4
FHSScrew
袋#3の内容
Bag#3Contents
このページで使用するパーツ
Partsusedonthispage

5. ショックタワーの取付け
ShockTowerInstallation
8
ZC-206LH
ロッドエンドボール L×2
BallStudL
ZC-N3P
M3 ナット×2
Nut
ZC-A3610
1mm アルミスペーサー・青×2
1mmAlminumSpacer･Blue
ZC-BH322
M3x22ボタンヘッド×2
BHSScrew
YS-8BH
アルミ製ショックキャップボール×2
AluminumShockCapBall
ZC-BH315
M3x15ボタンヘッド×4
BHSScrew
YS-8BH
アルミ製ショックキャップボール
AluminumShockCapBall
ZC-N3P
M3 ナット
Nut
2.0
ZC-BH322
M3x22ボタンヘッド
BHSScrew
2.0
ZC-BH322
M3x22ボタンヘッド
BHSScrew
B2-017
リヤショックタワー
RearShockTower
ZC-206LH
ロッドエンドボール L
BallStudL 2.0
ZC-A3610
1mm アルミスペーサー・青
1mmAlminum
Spacer･Blue
B2-300U
リヤブレース
RearBrace
ZC-BH315
M3x15ボタンヘッド
BHSScrew 2.0
2.0 
六角レンチ（2.0mm）
AllenKey(2.0mm)
B2-002BM
リヤブレースマウント R
RearBraceMountR
B2-002BM
リヤブレースマウント L
RearBraceMountL
2.0
ZC-F38
M3x8サラビス
FHSScrew
ZC-F312
M3x12サラビス
FHSScrew
2.0
ZC-F312
M3x12サラビス
FHSScrew
2.0
ZC-F38
M3x8サラビス×2
FHSScrew
ZC-F312
M3x12サラビス×8
FHScrew
B2-017
リヤショックタワー×1
RearShockTower
B2-300U
リヤブレース×1
RearBrace
B2-002BM
リヤブレースマウント L&R各 1
RearBraceMountL&R1Ea
袋#4の内容
Bag#4Contents
このページで使用するパーツ
Partsusedonthispage

2.0 
六角レンチ（2.0mm）
AllenKey(2.0mm)
9
袋#4の内容
Bag#4Contents
このページで使用するパーツ
Partsusedonthispage
袋#4の内容
Bag#4Contents
このページで使用するパーツ
Partsusedonthispage
6. ショックタワーの組み立て
ShockTowerAssembly
ZC-N3P
M3 ナット×2
Nut
ZC-A3610
1mm アルミスペーサー・青×2
1mmAlminumSpacer･Blue
ZC-206LH
ロッドエンドボール L×2
BallStudL
ZC-BH322
M3x22ボタンヘッド×2
BHSScrew
YS-8BH
アルミ製ショックキャップボール×2
AluminumShockCapBall
YS-8BH
アルミ製ショックキャップボール
AluminumShockCapBall
ZC-N3P
M3 ナット
Nut
2.0
ZC-BH322
M3x22ボタンヘッド
BHSScrew
2.0
ZC-BH322
M3x22ボタンヘッド
BHSScrew
B2-018MR
リヤショックタワー
RearShockTower
ZC-206LH
ロッドエンドボール L
BallStudL 2.0
ZC-A3610
1mm アルミスペーサー・青
1mmAlminum
Spacer･Blue
B2-018MR
リヤアッパーアームマウント
RearUpperArmMount
B2-018MR
リヤショックタワー×1
RearShockTower
B2-018MR
リヤアッパーアームマウント×1
RearUpperArmMount
7. フロントショックタワーの取付け
FrontShockTowerInstallation
B2-017
フロントショックタワー×1
FrontShockTower
ZC-N3P
M3 ナット
Nut
2.0
ZC-BH322
M3x22ボタンヘッド
BHSScrew
YS-8BH
アルミ製ショックキャップボール
AluminumShockCapBall
ZC-N3P
M3 ナット
Nut
B2-017
フロントショックタワー
FrontShockTower
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0
ZC-N3P
M3 ナット×2
Nut
ZC-BH322
M3x22ボタンヘッド×2
BHSScrew
YS-8BH
アルミ製ショックキャップボール×2
AluminumShockCapBall
ZC-BH310
M3x10ボタンヘッド×4
BHSScrew
リヤショックタワーAssy
RearShockTowerAssembly
P.12 で使用します。
UsedonP.12
P.14 で使用します。
UsedonP.14
リヤアッパーアームマウントAssy
RearUpperArmMountAssembly

8. ボールデフの組み立て
BallDiffAssembly
10
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
袋#5の内容
Bag#5Contents
AS-SDL
デフルーブ×1
DiffLube
CS-SBG
ブラックグリス×1
BlackGrease
B2-503D
デフギヤ×1
DiffGear
B2-506
デフリング×2
DiffRing
BB-85-4
5x8ベアリング×2
Bearing
BM-508
O リング×1
ORing
BM-508
デフスクリュー×1
DiffScrew
ZS-507
スラストボール×8
ThrustBall
ZD-505T
タングステンデフボール×12
TungstenCarbideDiffBall
ZS-507
スラストワッシャー×2
ThrustWasher
B2-508TS
デフスプリング×1
DiffSpring
B2-508TS
デフナット×1
DiffNut
BB-85-4
5x8 ベアリング
Bearing
B2-501MR
デフジョイント R
DiffJointRight
B2-506
デフリング
DiffRing
B2-503D
デフギヤ
DiffGear
※向きに注意
Noteposition
広い方を上に
Widerareaonup
広い
Wide
デフボールには必ずデフルーブたっぷりと
を塗布してください。
Applyaliberalamountofdifflubeto
thediffballs.
ZD-505T
デフボール (12 個 )
DiffBall(12Pcs)
B2-501MR
デフジョイント L
DiffJointLeft
B2-506
デフリング
DiffRing
B2-508TS
デフスプリング
DiffSpring
B2-508TS
デフナット
DiffNut
しっかりレンチを押さえ、デフギヤが回らなくなるまでデフスクリューを少しずつ締め込み
ます。ここでの調整は目安ですので実走行で滑らないポイントまで締めこんでください。
Whentighteningthediff,usetwoallenkeystotestthetightnessofthediff.
Slowlytightenthediffscrewuntilthediffgearcannotbeturnedbyhand.(Tighten
thediffscrewuntilthediffdoesnotslipwhenthecarisrun.)
六角レンチ
AllenKey
ボールデフの調整
BallDiffAdjustment
BB-85-4
5x8 ベアリング
Bearing
ブラックグリス（黒）を塗布します。
Applyablackgrease.
スラストボールには必ずブラックグリスを
塗布してください。
Oリング部にも塗布することで防塵効果が得
られます。
Applyaliberalamountofblackgrease
tothediffthrustballs.
ApplyingittotheO-ringwillhelp
preventdustfromentering.
ZS-507
スラストワッシャー
ThrustWasher
ZS-507
スラストボール (８個 )
ThrustBall（8Pcs）
ZS-507
スラストワッシャー
ThrustWasher
BM-508
デフスクリュー
DiffScrew
BM-508
O リング
ORing
デフルーブ（半透明）を塗布します。
Applyadifflube.
B2-501MR
デフジョイント R×1
DiffJointRight
B2-501MR
デフジョイント L×1
DiffJointLeft
デフスクリューを少しずつ締め込み、デフジョイントを回すと反対側のデフジョイントが逆
に回転しているか確認します。回らない場合は組み間違いがないか確認してください。
Tightenthediffscrewinsmallincrements,whilecheckingthediffactionbyturning
thediffjointandmakingsurethattheopposingdiffjointrotatesintheopposite
direction.Ifthediffjointdoesnotrotate,checktoseethateverythingisassembled
correctly.

9. ギヤボックスの組み立て
GearBoxAssembly
2.0 
六角レンチ（2.0mm）
AllenKey(2.0mm)
11
BB-1510
10x15ベアリング×2
Bearing
BB-105-2
5x10ベアリング×4
Bearing
B2-302SM/ZC-BH335
M3x35ボタンヘッド×2
BHSScrew
B2-001WM
M3x40ボタンヘッド×1
BHSScrew
B2-302RS
ギヤボックスＬ
GearBox
L
B2-302RS
ギヤボックス R
GearBox
R
B2-303T
トップシャフト
TopShaft
B2-303I
アイドラーシャフト
IdlerShaft
B2-503
アイドラーギヤ
IdlerGear
BB-1510
10x15ベアリング
Bearing
BB-105-2
5x10ベアリング
Bearing
BB-105-2
5x10ベアリング
Bearing
B2-304
モータープレート
MotorPlate
B2-001WM
ウイングマウントスペーサー
WingMountSpacer
B2-001WM
ウイングマウントスペーサー
WingMountSpacer
B2-001WM
ウイングマウントＬ
WingMount
L
B2-001WM
ウイングマウントR
WingMount
R
B2-302SM
M2x12タッピングビス
BHTappingScrew
※向きに注意
Noteposition
T ナット側
T-Nutside
BB-1510
10x15ベアリング
Bearing
B2-302SM/ZC-BH335
M3x35ボタンヘッド
BHSScrew
2.0
B2-001WM
M3x40ボタンヘッド
BHSScrew
2.0
B2-302SM
M2x12タッピングビス×1
BHTappingScrew
B2-001WM
ウイングマウントＬ&R各 1
WingMount
L&R1Ea
L
R
B2-001WM
ウイングマウントスペーサー×2
WingMountSpacer
袋#6の内容
Bag#6Contents
このページで使用するパーツ
Partsusedonthispage
B2-304
モータープレート×1
MotorPlate
B2-503
アイドラーギヤ×1
IdlerGear
B2-303T
トップシャフト×1
TopShaft
B2-303I
アイドラーシャフト×1
IdlerShaft
B2-302RS
ギヤボックス ( リヤモーター )Ｌ&R各 1
GearBox(RearMotor)
L&R1Ea

10. ギヤボックスの組み立て
GearBoxAssembly
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
12
BB-1510
10x15ベアリング×2
Bearing
BB-105-2
5x10ベアリング×6
Bearing
袋#6の内容
Bag#6Contents
このページで使用するパーツ
Partsusedonthispage
B2-302SM/ZC-BH335
M3x35ボタンヘッド×3
BHSScrew
B2-302SM
M2x12タッピングビス×1
BHTappingScrew
B2-304
モータープレート×1
MotorPlate
B2-503
アイドラーギヤ×2
IdlerGear
B2-303T
トップシャフト×1
TopShaft
B2-303I
アイドラーシャフト×2
IdlerShaft
B2-302MR
ギヤボックスＬ
GearBox
L
B2-302MR
ギヤボックス R
GearBox
R
B2-303T
トップシャフト
TopShaft
B2-303I
アイドラーシャフト
IdlerShaft
B2-503
アイドラーギヤ
IdlerGear
BB-1510
10x15ベアリング
Bearing
BB-105-2
5x10ベアリング
Bearing
※向きに注意
Noteposition
T ナット側
T-Nutside
BB-105-2
5x10ベアリング
Bearing
B2-304
モータープレート
MotorPlate
B2-302SM
M2x12タッピングビス
BHTappingScrew
B2-302SM/ZC-BH335
M3x35ボタンヘッド
BHSScrew
2.0
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
ZC-BH312
M3x12ボタンヘッド×4
BHSScrew
B2-302MR
ギヤボックス ( ミッドシップ )Ｌ&R各 1
GearBox
(Midship)L&R1Ea
リヤショックタワーAssy
RearShockTowerAssembly

11. スリッパーの組み立て
SlipperAssmebly
2.0 
六角レンチ（2.0mm）
AllenKey(2.0mm)
13
袋#6の内容
Bag#6Contents
B2-670C
スリッパーパッド×2
SlipperPad
B2-SG80
スパーギヤ 80T×1
SpurGear
B2-670P
スリッパープレート×2
SlipperPlate
B2-670S
スリッパースプリング×1
SlipperSpring
このページで使用するパーツ
Partsusedonthispage
切りかきを合わせる
Keyontothe
maindrivecup.
B2-670C
スリッパーパッド
SlipperPad
B2-SG80
スパーギヤ 80T
SpurGear
B2-670P
スリッパープレート
SlipperPlate
B2-670P
スリッパープレート
SlipperPlate
B2-670S
スリッパースプリング
SlipperSpring
B2-670S/BM-N4F
M4 ナイロンナット
NylonNut
切りかきを合わせる
Keyontothe
maindrivecup.
B2-670S/BM-N4F
M4 フランジナイロンナット×1
NylonNut
ZC-BH312
M3x12ボタンヘッド×4
BHSScrew
袋#6の内容
Bag#6Contents
このページで使用するパーツ
Partsusedonthispage
12. ギヤボックスの取付け
GearBoxInstallation
実走行でのスリッパー調整はゼロ発進時にわずかに滑る程度が目安になります。
Adjusttheslippersothatwhenthecaracceleratesfromadeadstop,
thereisasmallamountofslip.
1.5 〜 2 ㎜
B2-302SM/ ZC-BH335
M3x35ボタンヘッド×1
BHSScrew
B2-302SM/ ZC-BH335
M3x35ボタンヘッド
BHSScrew
B2-670C
スリッパーパッド
SlipperPad
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
ZC-F310
M3x10サラビス
FHScrew
2.0
ZC-F310
M3x10サラキャップ×2
FHSScrew

13. スリッパーの組み立て
SlipperAssmebly
2.0 
六角レンチ（2.0mm）
AllenKey(2.0mm)
14
B2-670C
スリッパーパッド×2
SlipperPad
B2-SG80
スパーギヤ 80T×1
SpurGear
B2-670P
スリッパープレート×2
SlipperPlate
B2-670S
スリッパースプリング×1
SlipperSpring
袋#6の内容
Bag#6Contents
このページで使用するパーツ
Partsusedonthispage
B2-670S/BM-N4F
M4 フランジナイロンナット×1
NylonNut
ZC-BH312
M3x12ボタンヘッド×2
BHSScrew
袋#6の内容
Bag#6Contents
このページで使用するパーツ
Partsusedonthispage
ZC-F310
M3x10サラキャップ×2
FHSScrew
B2-670C
スリッパーパッド
SlipperPad
B2-SG80
スパーギヤ 80T
SpurGear
B2-670P
スリッパープレート
SlipperPlate
B2-670P
スリッパープレート
SlipperPlate
B2-670S
スリッパースプリング
SlipperSpring
B2-670S/BM-N4F
M4 ナイロンナット
NylonNut
切りかきを合わせる
Keyontothe
maindrivecup.
B2-670C
スリッパーパッド
SlipperPad
②
①
B2-302SM/ ZC-SS38
M3x8セットスクリュー
SetScrew
1.5
実走行でのスリッパー調整はゼロ発進時にわずかに滑る程度が目安になります。
Adjusttheslippersothatwhenthecaracceleratesfromadeadstop,
thereisasmallamountofslip.
1.5〜2㎜
B2-302SM/ ZS-SS38
M3x8セットスクリュー×1
SetScrew
ZC-BH322
M3x22ボタンヘッド×2
BHSScrew
ZC-F310
M3x10サラビス
FHScrew 2.0
ZC-BH322
M3x22ボタンヘッド
BHSScrew 2.0
リヤアッパーアームマウントAssy
RearUpperArmMountAssembly
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
14. ギヤボックスの取付け
GearBoxInstallation
M3ｘ8 セットスクリューを締め込む際は、
モータープレートが浮かないようにしっか
りと押さえながらゆっくり締め込んでくだ
さい。セットスクリューはモータープレー
トから飛び出さない程度まで締め込みます。
WhentighteningtheM3x8setscrew,
tightenslowlywhilefirmlyholdingthe
motorplateinplace.Tightentheset
screwtowhereitdoesnotprotrude
outofthemotorplate.

15. ウイングマウントの取付け
WingMountInstallation
2.0 
六角レンチ（2.0mm）
AllenKey(2.0mm)
15
袋#6の内容
Bag#6Contents
このページで使用するパーツ
Partsusedonthispage
B2-001WB
ウイングマウントＬ&R各 1
WingMount
L&R1Ea
B2-001WM
ウイングマウントスペーサー×2
WingMountSpacer
ZC-BH325
M3x25ボタンヘッド
BHSScrew 2.0
B2-001WM
ウイングマウントスペーサー
WingMountSpacer
B2-001WB
ウイングマウントＬ
WingMount
L
B2-001WM
ウイングマウントスペーサー
WingMountSpacer
B2-001WB
ウイングマウントR
WingMount
R
ZC-BH312
M3x12ボタンヘッド×2
BHSScrew
ZC-BH325
M3x25ボタンヘッド×1
BHSScrew
ZC-BH312
M3x12ボタンヘッド
BHSScrew 2.0

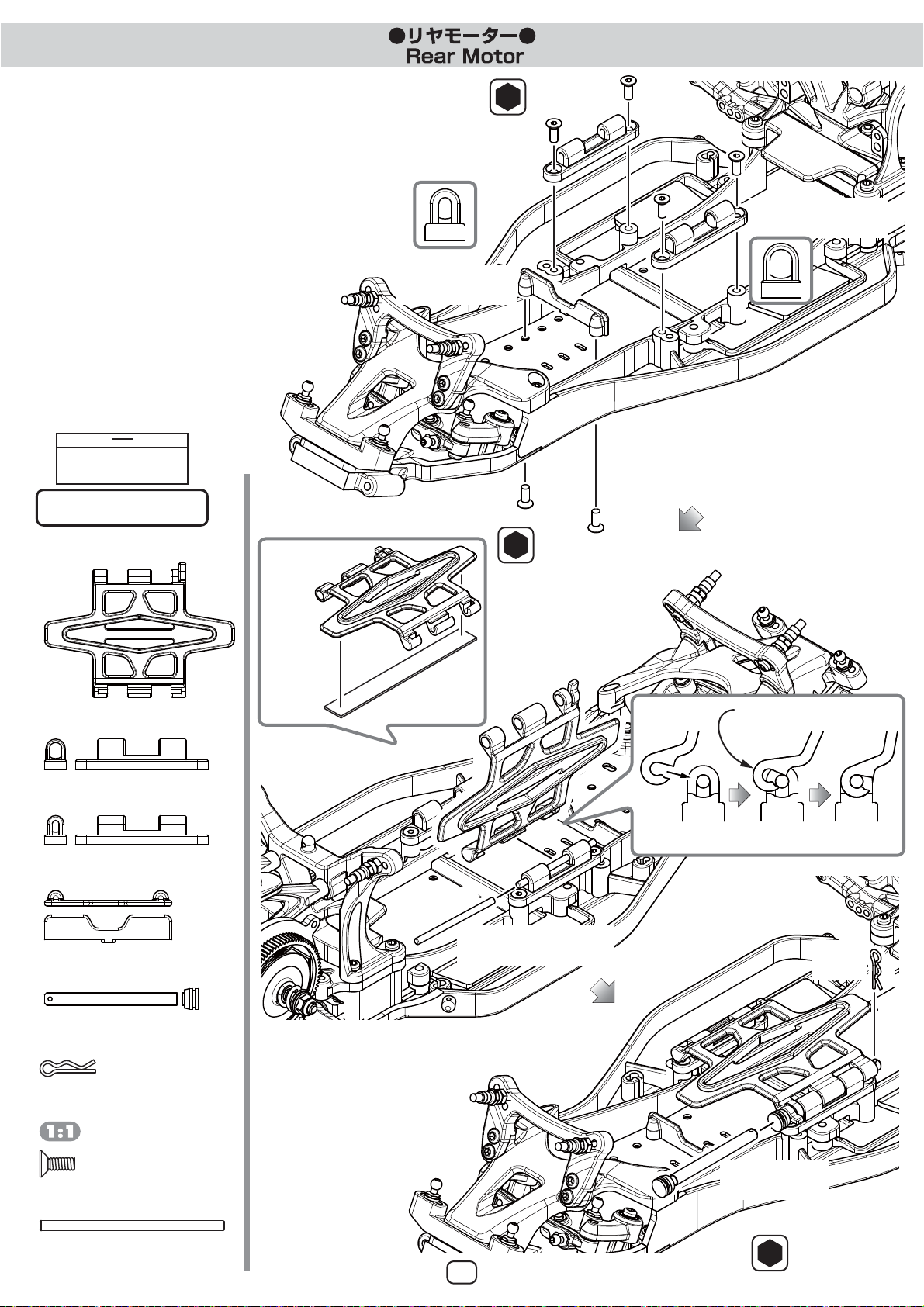

B2-118H
バッテリーホルダーピン
BatteryHolderPin
B2-118H
フードピン
BodyClip
②
①
B2-118H
バッテリーホルダージョイントピン
BatteryHolderJointPin
16
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
ZC-F38
M3x8サラビス×6
FHScrew
B2-118H/RC-313M
フードピン ×1
BodyClip
B2-118
バッテリーホルダー ×1
BatteryHolder
B2-118
バッテリーホルダーマウントL×1
BatteryHolderMount
B2-118
バッテリーホルダーマウントR×1
BatteryHolderMount
B2-118
バッテリーストッパー ×1
BatteryHolderStopper
B2-118H
バッテリーホルダーピン ×1
BatteryHolderPin
B2-118H
バッテリーホルダージョイントピン×1
BatteryHolderJointPin
ZR-BP
スポンジテープ ( 薄 )×1
FoamTape(Thin)
ZR-BP
スポンジテープ ( 薄 )
FoamTape
B2-118
バッテリーホルダー
BatteryHolder
ZC-F38
M3x8サラキャップ
FHSScrew
2.0
B2-118
バッテリーホルダーマウント R
BatteryHolderMount
B2-118
バッテリーホルダーマウント L
BatteryHolderMount
ZC-F38
M3x8サラキャップ
FHSScrew
2.0
B2-118
バッテリーストッパー
BatteryHolderStopper
ジョイントピンをすくい上げるように押し込みます。
Pressonasiftryingtoscoopupthejointpin.
袋#7の内容
Bag#7Contents
このページで使用するパーツ
Partsusedonthispage
16. バッテリーホルダーの取り付け
BatteryHolderInstallation

B2-118MR
バッテリーホルダーストッパー
BatteryHolderStopper
B2-118MR
サポートマウント
SupportMount
ZS-SS315
M3x15セットスクリュー
SetScrew
1.5
ZC-F310
M3x10サラビス
FHScrew 2.0
②
17
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
B2-118H
バッテリーホルダージョイントピン×1
BatteryHolderJointPin
17. バッテリーホルダーの取り付け
BatteryHolderInstallation
①
7㎜
ZS-SS315
M3x15セットスクリュー×2
SetScrew
袋#7の内容
Bag#7Contents
このページで使用するパーツ
Partsusedonthispage
ZC-F310
M3x10サラキャップ×2
FHSScrew
ZC-BH310
M3x10ボタンヘッド×4
BHSScrew
B2-118MR
バッテリーホルダー ×1
BatteryHolder
B2-118MR
ギヤボックスサポート ×1
GearBoxSupport
B2-118MR
サポートマウント ×1
SupportMount
B2-118MR
バッテリーホルダーストッパー ×2
BatteryHolderStopper
ZR-BP6
スポンジテープ ( 厚 )×1
FoamTape(Thick)
ZR-BP6
スポンジテープ ( 厚 )
FoamTape(Thick)
スポンジテープ ( 厚 ) は形状に合わせてカットしてご使用下さい。
Attachthefoamtape(Thick)tothebatteryholder
andtrimawayanyexcessmaterial.
B2-118MR
バッテリーホルダー
BatteryHolder
B2-118H
バッテリーホルダージョイントピン
BatteryHolderJointPin
①
B2-118MR
バッテリーホルダー
BatteryHolder
B2-118MR
ギヤボックスサポート
GearBoxSupport
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0
②
バッテリーホルダーストッパーは使用するバッテリーの
高さ応じてねじ込む量を調整してください。
搭載可能なバッテリーの高さは 26mm までとなります。
Whenusingthebatteryholderstopper,tighten
tomatchtheheightofthebattery.
Compatiblewithbatteryheightsupto26mm.

18
18. フロントサスアームの組み立て
FrontSuspensionArmAssembly
袋#8の内容
Bag#8Contents
B2-413
フロントハブキャリアＬ&R各 1
FrontHubCarrierL&R1Ea
B2-008F
フロントロアサスアームＬ&R各 1
FrontLowerSuspensionArmL&R1Ea
B2-010F
フロントアクスル ×2
FrontAxle
BM-415C
ハブキャリアスペーサー・黒×2
HubCarrierSpacer･Black
B2-009AF
アウターサスアームピン S×2
OuterSuspensionArmPin(Short)
ZC-206LH
ロッドエンドボール L×4
BallStudL
B2-009AF
M2x4 トラスタッピング×2
BHTappingScrew
ZC-A3610
1mm アルミスペーサー・青×4
1mmAlminumSpacer･Blue
B2-414
キングピン×2
Kingpin
B2-414/ZC-SS34
M3x4セットスクリュー×2
SetScrew
ZC-BH268N
M2.6x8 トラスビス×2
BHScrew
BM-415C
ハブキャリアスペーサー・透明×2
HubCarrierSpacer･Clear
ZC-206LH
ロッドエンドボール L
BallStudL 2.0
ZC-BH268N
M2.6x8 トラスビス
BHScrew
B2-010F
フロントアクスル
FrontAxle
ZC-A3610
1mm アルミスペーサー・青
1mmAlminumSpacer･Blue
B2-415S
ステアリングブロックＬ
SteeringBlockL
L
R
※向きに注意
Noteposition
BM-415C
ハブキャリアスペーサー・透明
HubCarrierSpacer･Clear
B2-414/ZC-SS34
M3x4セットスクリュー
SetScrew
1.5
ZC-206LH
ロッドエンドボール L
BallStudL
2.0
B2-413
フロントハブキャリアＬ
FrontHubCarrierL
B2-414
キングピン
Kingpin
L+5 R+5
※向きに注意
Noteposition アウターサスアームピン S
OuterSuspensionArmPin(Short)
キングピン
Kingpin
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
1.5 六角レンチ（1.5mm）
AllenKey(1.5mm)
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
B2-009AF
アウターサスアームピン S
OuterSuspensionArmPin(Short)
BM-415C
ハブキャリアスペーサー・黒
HubCarrierSpacer･Black
B2-009AF
M2x4 トラスタッピング
BHTappingScrew
B2-008F
フロントロアサスアームL
FrontLowerSuspensionArmL
B2-415R
リヤハブキャリア0°Ｌ&R各 1
AlminumRearHubCarrier
L&R1Ea
P.20 で使用します。
UsedonP.20
B2-415S
ステアリングブロックＬ&R各 1
SteeringBlockL&R1Ea

19
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
B2-300FBS
フロントブレース・S
FrontBrace・Standard
B2-001
バンパー
Bumper
ZC-F318
M3x18サラビス
FHScrew 2.0
B2-009B
インナーサスアームピン S
InnerSus.ArmPin(Short)
B2-009B
インナーサスアームピン S
InnerSus.ArmPin(Short)
袋#8の内容
Bag#8Contents
B2-009B
インナーサスアームピン S×2
InnerSus.ArmPin(Short)
ZC-F318
M3x18サラビス×2
FHScrew
B2-300FBS
フロントブレース・S×1
FrontBrace・Standard
B2-001
バンパー×1
Bumper
このページで使用するパーツ
Partsusedonthispage
18. フロントサスアームの組み立てのつづき
FrontSuspensionArmAssembly

BM-415C
ハブキャリアスペーサー・黒
HubCarrierSpacer･Black
B2-009AR
アウターサスアームピン L
OuterSuspension
ArmPin(Long) B2-009AR
M2x4 トラスタッピング
BHTappingScrew
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
20
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
BB-105-2
5x10ベアリング×2
Bearing
BM-415C
ハブキャリアスペーサー・黒×4
HubCarrierSpacer･Black
B2-010BC
リヤベアリングカラー・青×2
RearBearingCollar・Blue
BM-011
ホイルハブピン×2
WheelHubPin
B2-009AR
アウターサスアームピン L×2
OuterSuspensionArmPin(Long)
ZC-206LH
ロッドエンドボール L×2
BallStudL
袋#9の内容
Bag#9Contents
B2-010R
ユニバーサルドライブシャフト・リヤ×2
UniversalDriveshaft・Rear
このページで使用するパーツ
Partsusedonthispage
B2-415R
リヤハブキャリア0°Ｌ&R各 1
AlminumRearHubCarrier
L&R1Ea
BB-135-2
5x13ベアリング×2
Bearing
B2-011S
ホイルスペーサー 4.5・青×2
WheelSpacer4.5・Blue
B2-009AR
M2x4 トラスタッピング×2
BHTappingScrew
19. リヤハブキャリアの組み立て
RearHubCarrierAssmebly
ZC-206LH
ロッドエンドボール L
BallStudL
2.0
BB-105-2
5x10ベアリング
Bearing
B2-010BC
リヤベアリングカラー・青
RearBearingCollar・Blue
BB-135-2
5x13ベアリング
Bearing
B2-010R
ユニバーサルドライブシャフト・リヤ
UniversalDriveshaft・Rear
B2-011S
ホイルスペーサー 4.5・青
WheelSpacer4.5・Blue
平らな面
Flatside
B2-415R
リヤハブキャリア0°Ｌ
AlminumRearHubCarrier
L
BM-011
ホイルハブピン
WheelHubPin
※向きに注意
Noteposition
LR
ユニバーサルドライブシャフトの組み立て方
UniversalDriveShaftAssemblyInstallation
ユニバーサルドライブシャフトは組立て済みです。
分解、組立ての際に参照下さい。
TheUniversalDriveShaftscomepre-assembled.
Pleaseseebelowfordisassembly/assemblyinstructions.
C クリップを外す際は精密ドライバー等を使用し、変形に注意しながら少しずつずらす様にして取外します。
Whenremovingthec-clip,useaprecisiondrivertocarefullypryitoff,withoutdeformingthec-clip.
B2-010RA
リヤアクスル
RearAxle
B2-010RB
リヤドックボーン
RearDogBone
BM-010TPC
カップジョイント
CupJoint
②
①
BM-010TPC
ジョイントピン
JointPin
③
④
BM-010TPC
C クリップ
C-Clip
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
※リヤハブキャリアは袋 #8 に
入っています。
Therearhubcarrierare
includedinbag#8.
ブラックグリス（黒）を塗布します。
Applyablackgrease.
