Yoto Lion

Electric Cargo Bike

Owner's Manual

Contents

Bike Specifications

Bike Assembly Guide

• Preparation Checklist

• Recommended Torque Values

• Assembly Instructions

• Safety Checklist

• Safety Precautions

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• •••••• •••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• •

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• ••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• •

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• ••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• •••••• ••••• •

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• ••••• ••••

••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• ••••• ••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • ••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• ••••••• • ••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• •••••••••••••• ••••••••••

Yoto E-Bike Use and Care

• Basic Display Settings

• Start-Up Procedure

• Operation

• User Settings

• Batter Charging

• Riding Modes

• Riding Limitations

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

• Parking & Transport

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

• Carrying Loads & Cargo

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• • •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

• Safety and Care Instructions

Maintenance

• Battery Maintenance

• Motor Maintenance

• Chain Maintenance

• Front Fork Maintenance

Warranty

About This Manual

This manual contains details of the product, information on its operation and maintenance, and other helpful tips for owners. Read it carefully and familiarize

yourself with the Yoto Bike before using it to ensure safe use, reduce risk of damage and premature wear, and prevent accidents. Be sure to retain this

manual as your convenient Yoto Bike information source.

Because it is impossible to anticipate every situation or condition which can occur while riding, this manual makes no representations about the safe use of

our bicycles under all conditions. There are risks associated with the use of any bicycle which cannot be predicted or avoided, and which are the sole

responsibility of the rider. You should keep this manual, along with any other documents that were included with your bicycle,for future reference, however all

content in this manual is subject to change or withdrawal without notice. Visit www.yotobike.com to download the latest version. Assembly and ﬁrst

adjustment of your Yoto Bike requires special tools and skills, and it is recommended that this be performed by a trained bicycle mechanic if possible.

This manual takes safety seriously. It contains important Warnings and Cautions outlining the risks associated with improper setup, operation, and

maintenance of your Yoto bike. Ignoring these guidelines can lead to injuries, ranging from moderate (highlighted in orange) to serious or even fatal

(highlighted in red).

The safety grade color of Caution is orange, and if

not avoided, may result in moderate or serious injury.

Users should also pay special attention to information

marked in this manual beginning with “NOTICE ”

The safety grade color of Warning is red, and if not

avoided will likely result in serious injury or death.

NOTICE: *The recommended minimum rider age is 16 and over, and the maximum rider age is 70 and under. Any rider who cannot sit

comfortably on a e-bike should not attempt to ride it.

Power Switch Shimano Shift Lever

LCD Display

Bike Specifications

Front Brakes

Suspension Fork

Head Tube

LED Headlight Main Battery

Saddle

Optional Battery

Tail Light

Rear Brakes

Motor

Controller

Throttle

- Total Length

- Handlebar Height

- Wheelbase

- Min Seat Height

- Max Seat Height

- Chain Stay Length

- Standover Height

- Top Tube Length

- Wheel Diameter

- Head Tube Length

- Handlebar Length

70 Inch

43 Inch

46.4 Inch

27.6 Inch

35.4 Inch

17.5 Inch

16.5 Inch

25.2 Inch

23.2 Inch

8.3 Inch

27.6 Inch

Extra tools needed: (1)10mm Wrench (2)15mm Wrench

Bike Assembly Guide

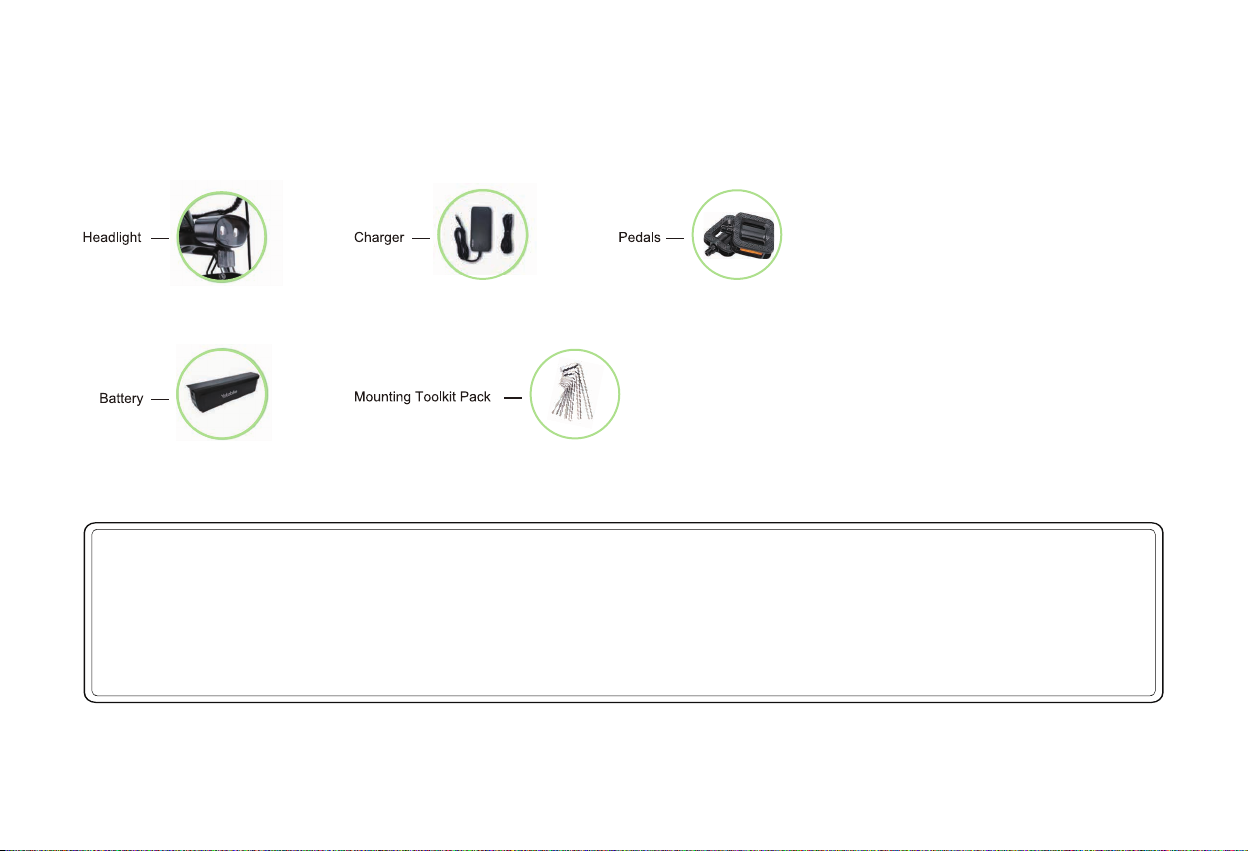

◆Preparation Checklist

1. Please keep the original packaging for at least 15 days!

2. Before assembling your bike, it’s recommended to remove the battery for the reasons outlined below:

• Determine if there’s battery drain or damage during shipping.

• Reduce the weight of the ebike to make it easier to maneuver the bike while assembling.

• Avoid battery damage during the assembly process.

NOTICE:

NOTICE: Using an impact driver to achieve the required torque is not recommended as it might cause damage. We suggest you use the wrench set

we provided and extra tools to manually adjust nuts and bolts.

Recommended Torque Values

Hardware Location

Handlebar

Stem

Saddle

Front Wheel(For bikes with bolts on front wheel)

Rear wheel

Bottom Bracket Parts

Pedals

Disk Mounting Bolts

Disk Caliper Mount

Crank Bolts

Rear Derailleur Cable Pinch

Front Derailleur Clamp

Saddle Post Clamp

Recommended Torque(NM)

12-18

15-22

30-38

30-50

28-33

3-5

6-8

32-36

3-5

3-6

Assembly Instructions

◆Handlebar Installation

Loosen the bolts on your bike stem with 5mm Hex Wrench.

Center your handlebars and rotate them to align to the marking pointed.

Step 1:

Step 2:

recisely. After

Step 3: Tighten bolts to handlebar stem, but don’t tighten completely as you may want to further adjust the angle later to align more p

determining the best position, completely tighten all the bolts on the stem.

◆Front Wheel Installation

Step 1: Remove the screws from the front wheel and place the front wheel in the correct position.

Step 2: Make sure the brake disk rotor is centered in the caliper and place the fork on the axle.

Step 3: Roll the wheel in between the front fork, as shown in the image below.

Align the fork dropouts with the axle of the wheel hub. Ensure the black spacer is close to the wheel hub and the washer is incontact with the nut.

Verify also that the dropouts are fully seated on the axle and the brake rotor is properly inserted into the caliper.

Use the Wrench(15mm) to thread the thumb nut onto, tight the the skewer a couple turns. As below picture.

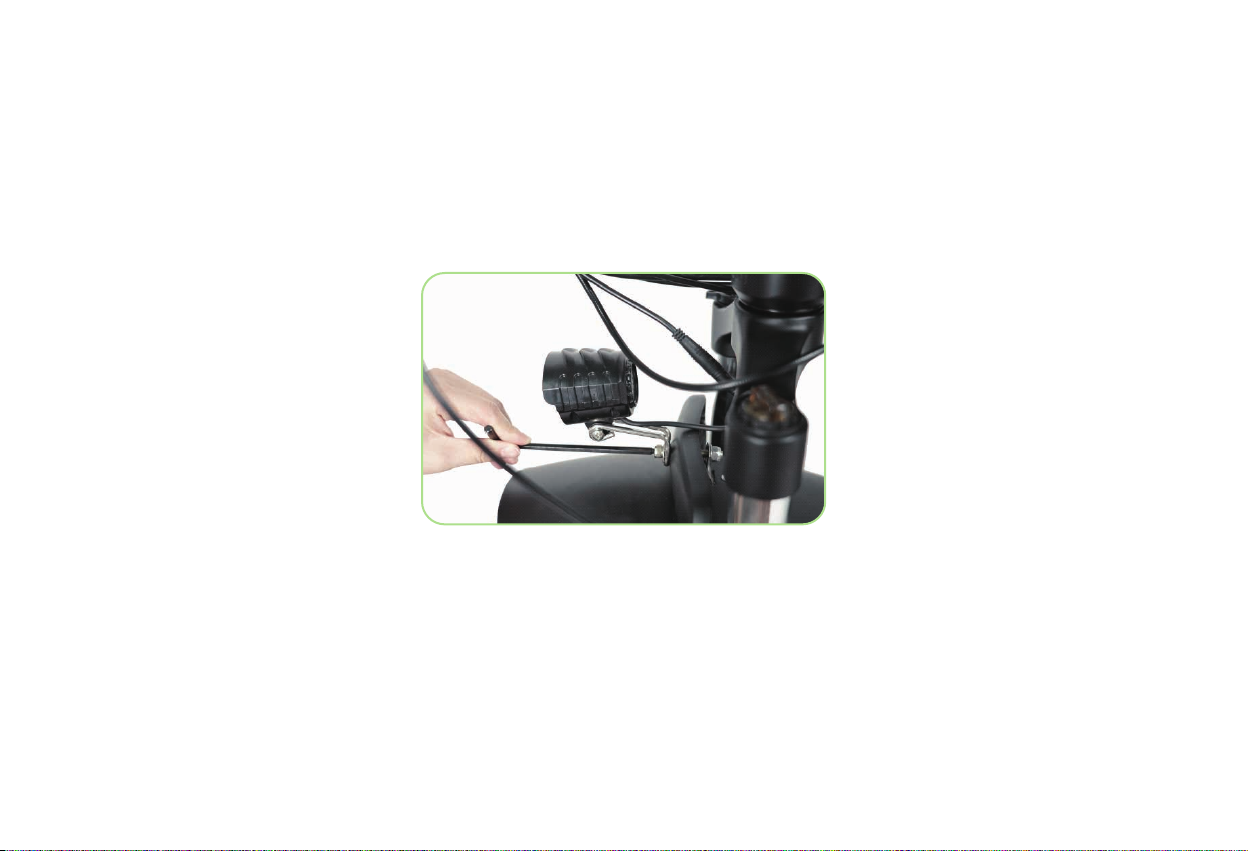

◆Headlight & Front Fender (5mm Hex Wrench )

The headlight and front fender are both secured by a single bolt, so the front fender must be installed together with the headlight. If you prefer not to have a

front fender, you may install the headlight by itself.

Loosen the bolt on the fork brace. Align the bolt holes of both your headlight and the front fender together with the hole on the fork brace, then

reinsert the bolt through all holes and tighten the bolt .

Step 1:

Connect the light wire connectors together. Pay careful attention to the arrows on the wire connectors, making sure the arrows align with each other

to avoid damaging the interior circuitry.

Step 2:

Pass the headlight mounting bolt through a washer, the headlight mount, the fender mounting point, the fork arch mounting point, a second washer,

and thread the locknut onto the bolt end. Use a 5 mm Allen wrench at the bolt head and a 5 mm wrench on the locknut at the bolt end and tighten

partway. Attach the fender mounting arms to the front fork. Ensure the fender is centered and torque all mounting bolts to the recommended torque

value (6 Nm).

Step 3:

Adjust the headlight angle to illuminate the road ahead and not blind oncoming traffic. Use a 5mm Allen wrench and 5 mm wrench to loosen the

headlight angle adjustment bolt, tilt the headlight to the optimal position, and then tighten.

Step 4:

Unscrew the 2 screws and bolts on both sides right below the fork (see image below), and screw the fender mounting arms in.

Step 5:

Before you install the pedals, apply a small amount of waterproof grease onto the spindle. Start threading the pedal on by hand to ensure the pedal is going

in perfectly straight, rotating in the direction of the pointer shown on the crank. If it is not spinning smoothly, make doubly sure that you have the correct left or

right pedal. After initial hand-tightening, ﬁnish tightening the pedals with a standard 15mm wrench .

◆Pedals Installation (15mm wrench)

Make sure your pedals are installed on the correct side, as installing on the wrong side will damage the threads. Indicators for the right pedal (R) and the left

pedal (L) can be found in two places: the stickers on the plastic cover, and the bottom of the pedal threads.

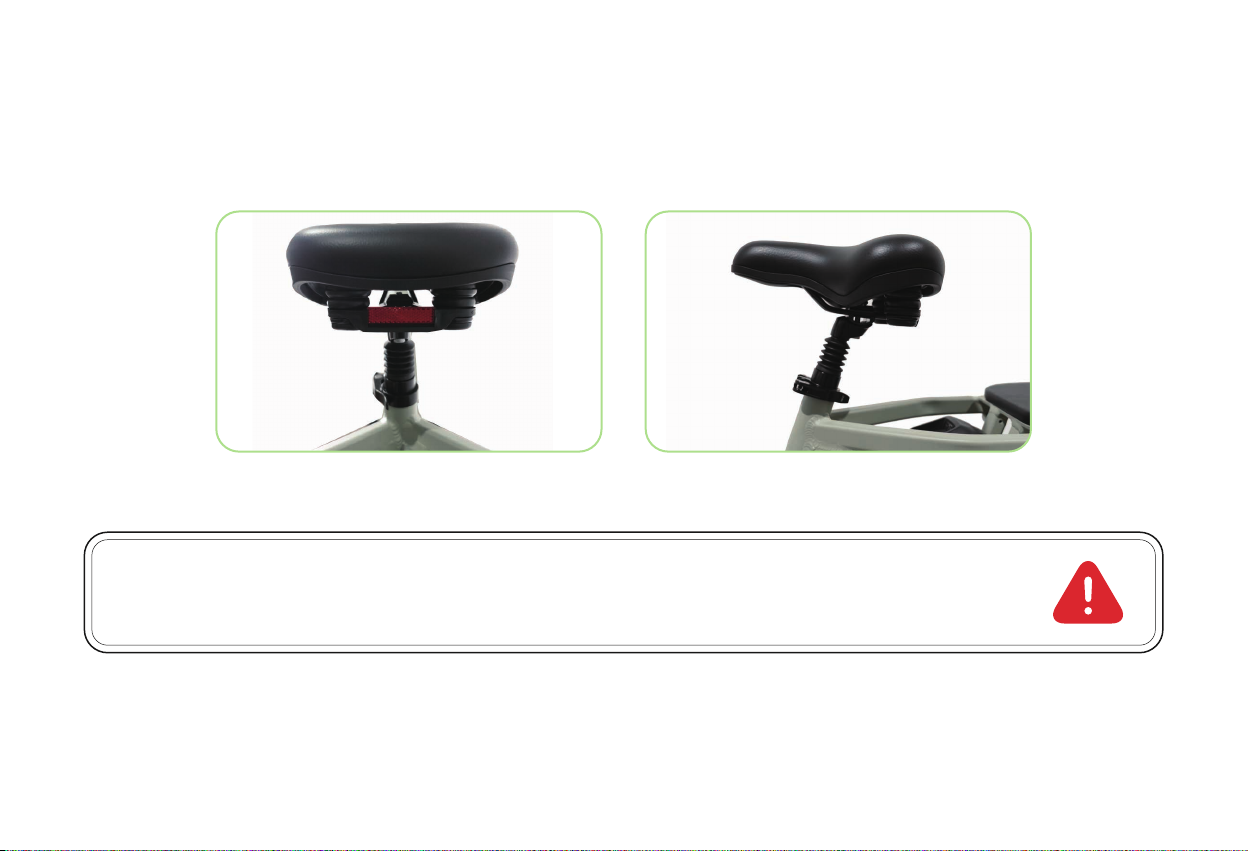

◆Seat Adjustment

Adjust the Seat Height

Open the seatpost quick release lever. Adjust the seatpost height by sliding the seatpost up or down to a height appropriate for your leg length and preferred

riding position. Do not extend the seatpost beyond the minimum insertion marking etched onto the seatpost.

WARNING: Over extending the seatpost can cause it to break or come off your bike, putting you at very high risk of serious injury or

death. Avoid this danger by inserting your seatpost into the seat tube far enough that the minimum insertion point is no longer visible.

Adjust the Seat Angle

Loosen the seat adjustment bolt beneath the seat. Move the seat backward or forward and tilt to adjust the angle within the limit markings etched on

the seat rail. Do not exceed the limit markings, to ensure the safety of yourself and the bike.

Tighten the seat adjustment bolt. Ensure the top and bottom of the seat rail clamp are aligned, so that the seat adjustment bolt will clamp the seat

rails together properly.

Step 1:

Step 2:

NOTICE: The seat angle has been preadjusted to factory safety standards. Please make note of original settings, and only adjust if necessary.

Safety Checklist

Safety Check

Brakes

Wheels and Tires

Chain

Cranks and Pedals

Basic Steps

o Check that chain is oiled, clean and runs smoothly.

o Use extra care in wet or dusty conditions.

o Securely tighten pedals to cranks.

o Ensure cranks are securely tightened and are not bent.

Motor Drive

o Ensure hub motor is spinning smoothly and motor bearings are in good working order.

o Check that all power cables running to hub motor are secured and undamaged.

o Make sure hub motor axle bolts are secured and all torque arms and torque washers are in place.

Battery Pack

o Ensure battery is charged before use.

o Check for any visible damage to battery pack.

o Lock battery securely to frame.

o Test front and rear brakes for proper function.

o Ensure brake pads are not overworn and are correctly positioned in relation to rims.

o Make sure brake control cables are lubricated, correctly adjusted and display no obvious wear.

o Check that brake control levers are lubricated and tightly secured to handlebars.

o Inﬂate tires to within recommended limits displayed on sidewalls.

o Check for bulges or signs of excessive wear.

o Clean tires to ensure tread is exposed.

o Ensure rims run true and have no obvious wobbles or kinks.

o Check that all wheel spokes are tight and not broken.

o Check the wheel balance in Pedal Only Mode. If you notice the riding is imbalanced or the rotation of the front wheel makes noise, it means

the bolts were not completely tightened or not aligned horizontally.

Safety Precautions

◆Before Riding

The following safety notes provide additional information on the safe operation of your Yoto bike and should be closely reviewed. Improper operation, or

failure to conﬁrm correct installation, compatibility, and main tenance of any component or accessory may result in serious injury or death.

All users must read and understand this manual before ﬁrst use. Additional manuals for components used on your bicycle may be provided and should

also be read before use.

Ensure you understand all instructions and safety notes/warnings.

Follow the safety checklist before ﬁrst use and at regular intervals to ensure correct tightening and setup of your bicycle.

Ensure the bike ﬁts you properly before ﬁrst use. Check local rules and regulations before riding.

It is your responsibility to familiarize yourself with the laws and requirements of operation of this product in the area(s) where you ride.

•

◆While Riding

Always wear an approved bicycle helmet whenever using this product and ensure that all helmet manufacturer instructions are used for ﬁt and care of

your helmet. Failure to wear a helmet when riding may result in serious injury or death.

Acceleration can be unexpectedly strong in pedal assist mode (Pedal Assist level 1-5), as when you pedal the motor assist willsuddenly engage.

Therefore, please pay careful attention when riding. We suggest you use Pedal Only Mode (Pedal Assist level 0) when you need to ride at a slow speed to

cross roads, at intersections, or when pedestrian trafﬁc is present, in order to avoid accidents caused by sudden acceleration.

Make sure you securely close the quick-release lever of the front wheel, checking the wheel balance in Pedal Only Mode. If you notice the riding feels

imbalanced, or the rotation of the front wheel makes noise, it likely means the bolts were not completely tightened or didn’t align horizontally in the center.

Off-road riding requires close attention and speciﬁc skills, and presents variable conditions and hazards which accompany the conditions.

Wear appropriate safety gear and do not ride alone in remote areas.

•

Yoto E-Bike Use and Care

The following table of contents provides general guidance on Yoto e-bike variable power assist settings and their effects on both range and perfor-

mance. This content will apply broadly to most riders, but multiple factors will affect individual results including rider ﬁtness and weight, terrain, proper

maintenance, etc. While Yoto hopes and believes you will thoroughly enjoy your e-bike, no guarantees of universal performanc e characteristics for all

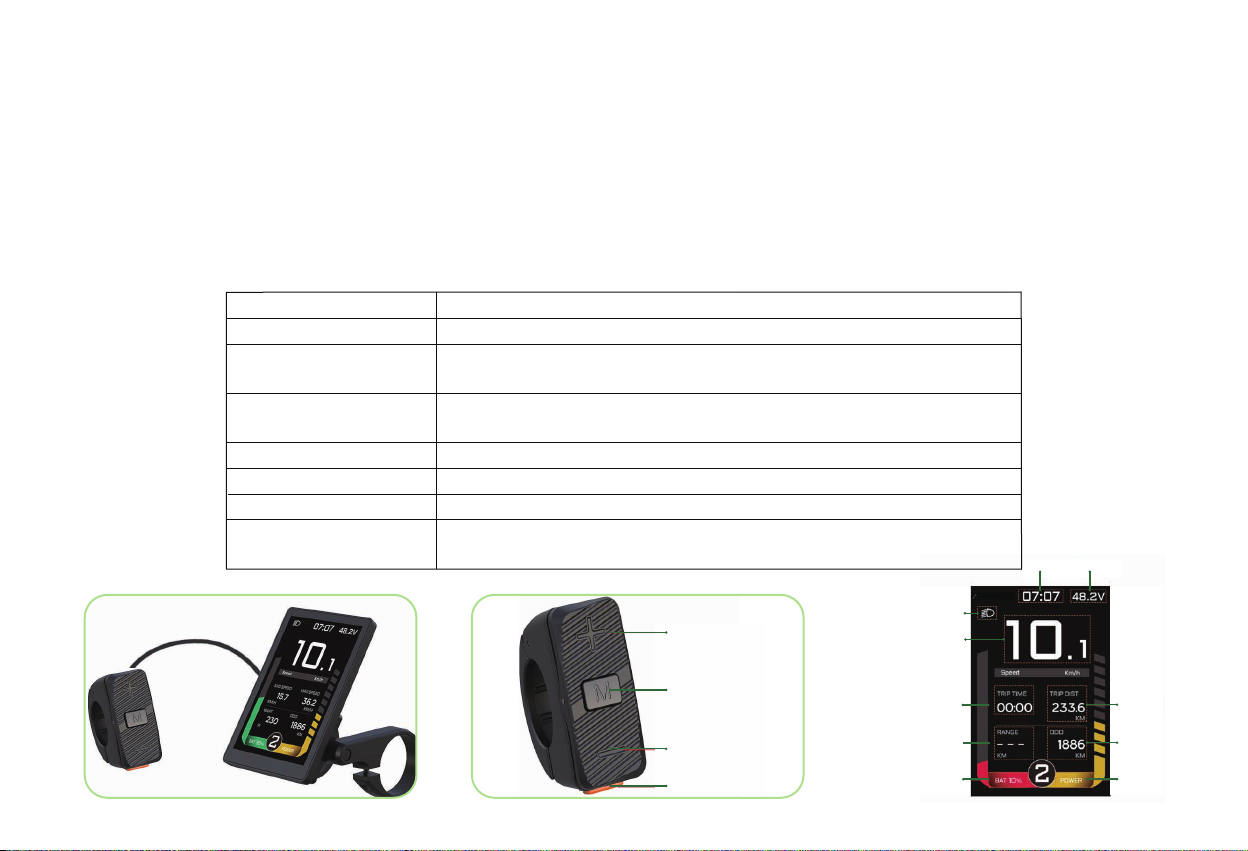

Basic Display Settings

◆Display Information

time voltage

light

real speed

trip time tripdistance

power

range

battery

ODO

Headlights

Speed

Power-assisted Gear

Battery Capacity

Power

Riding Time

Subtotal Mileage And Unit

when headlights are on; Headlights off or without this function, the icon is not displayed;

the current speed value, KM/H: km/h, MPH: mph;

the current power-assisted gear, from low to high: 1st gear, 2nd gear, 3rd gear, 4th gear and 5th gear,

and the default power-on gear is 1st gear; Gear 0 means no power;

five segments of battery capacity indication, and the percentage value of battery capacity is displayed

(the percentage value needs the support of communication battery BMS);

instantaneous power value watt and 10 segments indicate motor power;

riding time display, display format: hours: minutes;

subtotal mileage display;

Remaining Mileage the estimated remaining riding mileage of the battery in the current power gear (only estimated value,

and supported by communication battery BMS)

up key +

mode key

down key -

power on/off

NOTICE: 1. Ensure the key port is aligned in the “lock” position.

2. Ensure proper handlebar and seat adjustment of the bike to the rider.

3. Ensure the handlebar faceplate bolts and seatpost quick release are fully and properly secured.

4. Make sure the throttle is back to its original position.

◆Turn on the bike

①Then long press the "M" button to turn on the display.

②Turn on the headlight, press and hold the UP arrow for 3 seconds

◆Select the desired level of pedal assistance

(PAS) between level 0 through 5 using the up and down arrows on the display remote. Level 1 corresponds to the lowest level of pedal assistance, and

level 5 corresponds to the highest level of pedal assistance. Level 0 indicates pedal assistance is inactive. Start in PAS level 0 or 1 and adjust from there.

◆Begin riding carefully

With the proper safety gear and rider knowledge, press the red button and you may now operate your bike from Yoto Bikes. On a flat surface, in a low

gear (1 or 2), most riders should be able to begin pedaling the bike with pedal assist level 0 or 1. You may also use the throttle to accelerate and maintain

your desired speed.

Start-Up Procedure

After the bike has been properly assembled if all components are secured correctly, and you have read this entire manual, you

may turn the bike on and select a power level following the steps outlined below:

NOTICE: The throttle is used by slowly and carefully rotating the throttle backward, toward the rider. Do not use the throttle unless you are on the bike.

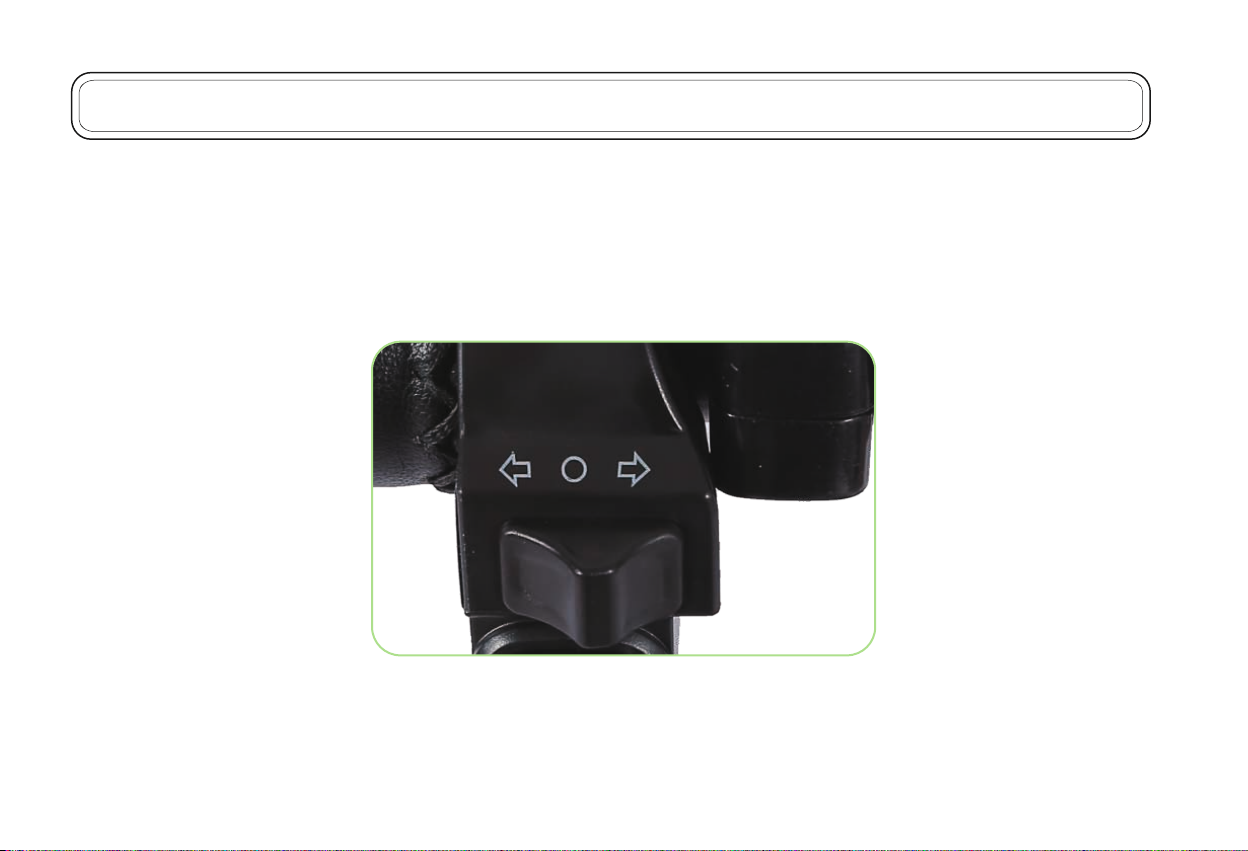

◆Turning Signal Light / Break Light / Bell Features and Operations
