TEKTRO CHEETAH User manual

CHEETAH
Owner's Manual

About Manual
This manual contains details of the product, information on its operation and maintenance, and other helpful tips for owners. Read it carefully and familiarize
yourself with the E-Bikesbefore using it to ensure safe use, reduce risk of damage and premature wear, and prevent accidents. Be sure to retain this
manual as your convenient E-Bikesinformation source.
Because it is impossible to anticipate every situation or condition which can occur while riding, this manual makes no representations about the safe use of
our bicycles under all conditions. There are risks associated with the use of any bicycle which cannot be predicted or avoided, and which are the sole
responsibility of the rider. You should keep this manual, along with any other documents that were included with your bicycle, for future reference, however all
content in this manual is subject to change or withdrawal without notice. Assembly and first adjustment of your E-Bikesrequires special tools and skills, and it
is recommended that this be performed by a trained bicycle mechanic if possible.
This manual contains many Warnings and Cautions concerning safe operation, and consequences if proper setup,
operation and maintenance guidelines are not followed. All information in this manual should be carefully reviewed.
The safety grade color of Caution is orange, and if
not avoided, may result in moderate or serious injury.
Users should also pay special attention to informa-
tion marked in this manual beginning with “NOTICE”
1
The safety grade color of Warning is red, and if not
avoided will likely result in serious injury or death.

Contents
2
Bike Specification
Bike Assembly Guide
• Preparation Checklist
• Recommended Torque Values
• Assembly Instructions
• Safety Check
• Safety Precautions
E-Bike Use and Care
3
6
6
7
8
17
18
19
19
27
34
35
36
36
37
38
38
38
38
39
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
• Basic Display Settings
• Battery Charging
• Riding Modes
• Riding Limitations
• Parking & Transport
• Carrying Loads & Cheetah
• Safety and Care Instructions
Maintenance
• Battery Maintenance
• Chain Maintenance
• Front Fork Maintenance
• Brake Maintenance

3
Real Derailleur
Rear Brake
Saddle Battery
Controller
LED Headlight
Front Fork
Front Brake
Motor
LED Light Switch
Power Switch
LCD Display
Shimano Shift Lever
Throttle
Information
Head Tube
Bike Specification

4
A
B
C
D
E
F
G
H
I
J
K
- Total Length
- Handlebar Height
- Wheelbase
- Min Seat Height
- Max Seat Height
- Chain Stay Length
- Standover Height
- Top Tube Length
- Wheel Diameter
- Head Tube Length
- Handlebar Length
82.6 Inch
42.9 Inch
51.1 Inch
30.3 Inch
37 Inch
19.7 Inch
32 Inch
24 Inch
30.3 Inch
5.1 Inch
27.6 Inch

5
Battery
Range
Motor
Total Payload
Capacity
Recommended
Rider Heights
Tires
Brake lever
Taillight
Freewheel
Brake
Chain
Stem
Crankset
Gearing
5'3" ~ 6'4"
400 lbs
750W brushless gear hub motor
60-80 miles
48V 20Ah Samsung/LG lithium battery
26" x 4.8" CST fat tires
Aluminum alloy comfort grip levers with motor
cutoff switch
Battery powered bike light
Shimano 7-speed gear shift system
180mm Hydraulic Brakes
KMC chain
Promax MA-400 SSABK
170mm forged alloy
Shimano- 14-28T BROWN/BK
Pedal Assist
Intelligent
Weight
Display
Controller
Charger
Front Fork
Throttle
Pedal
Bike Frame
Headlight
Saddle
Seatpost
Kickstand
Spokes
0~5 level pedal assist
88 lbs
LCD display with USB charging
48V/22A
US standard 3.0 A smart charger
Alloy front suspension fork with lockout and
adjustment
Half twist throttle
Alloy pedal with reflectors
6061 Aluminum frame
48V LED light
SR saddle
30.9 x 300 mm Alloy Seatpost
Heavy-duty aluminum
13 Gauge front / 12 Gauge rear

6
Extra tools needed: (1)10mm Wrench (2)15mm Wrench
NOTICE: Before assembling your bike, it’s recommended to remove the battery for the reasons outlined below:
1.
2.
3.
Determine if there’s battery drain or damage during shipping.
Reduce the weight of the ebike to make it easier to maneuver the bike while assembling.
Avoid battery damage during the assembly process.
Go to page 27 to learn about removing and charging the battery.
Bike Assembly Guide
◆ Preparation Checklist
Headlight PedalsQuick-release skewer Hex wrenchTransformerPower cable

NOTICE: Using an impact driver to achieve the required torque is not recommended as it might cause damage. We suggest you use the wrench set
we provided and extra tools to manually adjust nuts and bolts.
Recommended Torque Values
Hardware Location
Handlebar
Stem
Saddle
Front Wheel(For bikes with bolts on front wheel)
Rear wheel
Bottom Bracket Parts
Pedals
Disk Mounting Bolts
Disk Caliper Mount
Crank Bolts
Rear Derailleur Cable Pinch
Front Derailleur Clamp
Saddle Post Clamp
Recommended Torque(NM)
12-18
12-18
12-18
15-22
30-38
30-50
28-33
3-5
6-8
32-36
3-5
3-6
3-6
7

8

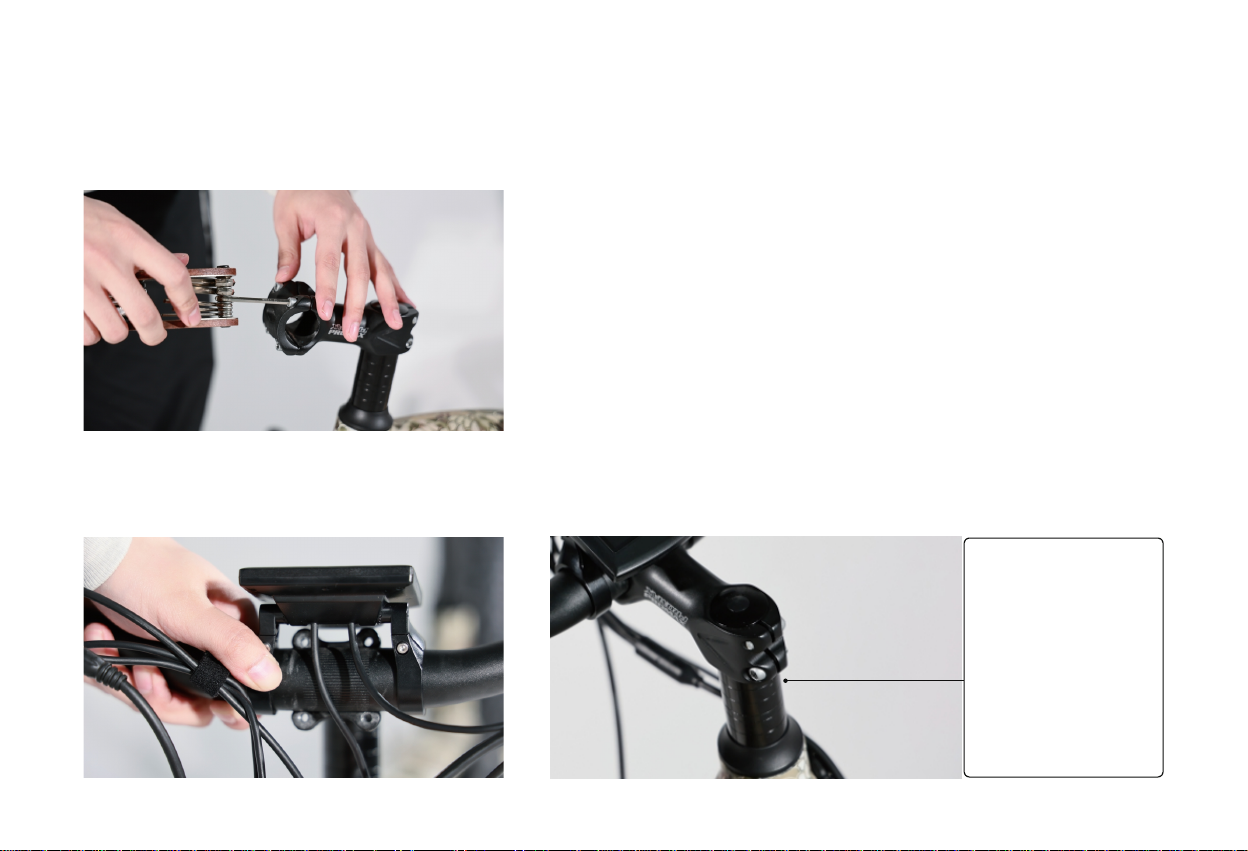

Assembly Instructions
Loosen the bolts on your bike stem.
Step 2:
Step 3:
Step 1:
NOTICE: In addition to angle,
the height of the handlebar
can be adjusted by adding or
removing the headset spacers
if needed. For those without
experience, we recommend
having a professional make
such adjustments for safety
reasons.
Center your handlebars and rotate them to align to the marking pointed to in the below image.
Tighten bolts to handlebar stem, but don’t tighten completely as you may want to further adjust the angle later to align more precisely. Test the
positioning, and adjust the handlebar to your preferred angle. After determining the best position, completely tighten all the bolts on the stem.
◆ Handlebar Installation（4mm Hex Wrench）

9
◆ Front wheel (15mm Wrench)
Step 1:
Step 2:
Step 3:
Loosen the bolts of the protection bar of the front fork. Pull out the red pad, which is used to protect the hydraulic brake caliper.
Roll the wheel in between the front fork. Align the fork dropouts with the axle of the wheel hub, making sure the dropouts are fully seated on the axle.
Also, ensure the brake rotor is properly inserted into the caliper.

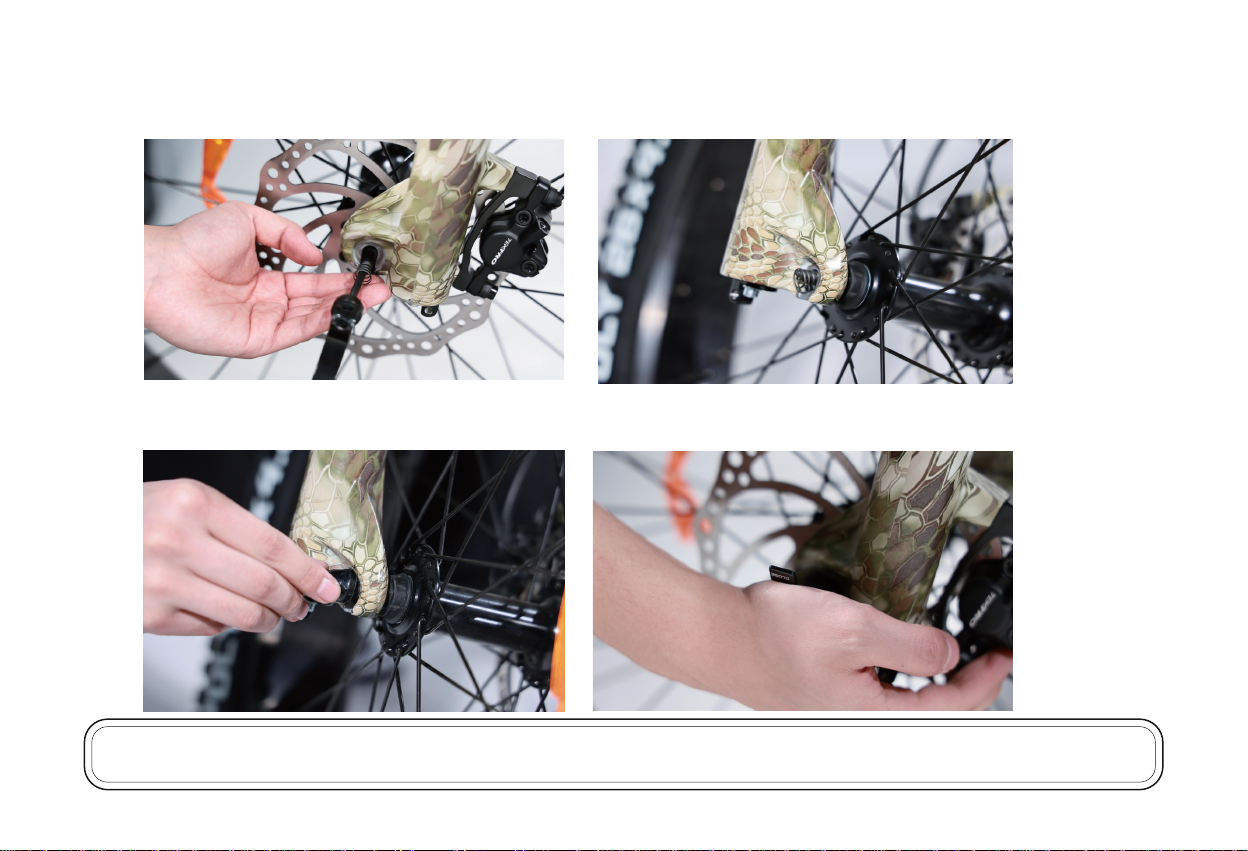

Prepare your quick-release skewer for the next step by removing the thumb nut and one of the cone springs.

Install the quick-release skewer starting from the brake rotor side of the wheel, inserting the quick-release skewer through the hub, and then
replacing the second cone spring on the other side. Ensure both springs are pointed narrow-side-in towards the wheel hub.
10
Step 4:
Step 5: Tighten the thumb nut until the quick-release lever is held in line with the axle, and then use your palm of your hand to close the quick-release lever.
WARNING: Do not pull the brake lever without having either the red pad or the brake disc inserted, as this will damage the hydraulic brake caliper.

11
Step 6:
Step 7:
Inflate the tires and make sure they have sufficient pressure for riding comfort and safety, not exceeding the limit specified on the sidewall.
Rotate the front wheel. Make sure to fully close the quick release skewer lever on the front wheel and check the wheel balance in Pedal Only Mode. If
you notice the riding is imbalanced or the rotation of the front wheel makes noise, it means the bolts were not completely tightened or not aligned
horizontally.

１２
◆ Headlight (4mm Hex Wrench & 10mm Wrench)
Loosen the bolts on the fork brace. While holding the nut with a 10mm wrench, unscrew the bolt with a 4mm hex wrench.
Align the bolt holes of both your front light and the front fender together with the hole on the fork brace, then reinsert the bolt through all holes and
tighten the bolt with a 10mm wrench and a hex wrench. Make sure the washer is directly under the bolt head.
Step 1:
Step 2:

◆ Pedals Installation
Make sure your pedals are installed on the correct side, as installing on the wrong side will damage the threads. Indicators for the right pedal (R) and the left
pedal (L) can be found in two places: the stickers on the plastic cover, and the bottom of the pedal threads.
Before you install the pedals, apply a small amount of waterproof grease onto the spindle. Start threading the pedal on by hand to ensure the pedal is going
in perfectly straight, rotating in the direction of the pointer shown on the crank. If it is not spinning smoothly, make doubly sure that you have each pedal on
the correct side. After initial hand-tightening, finish tightening the pedals with a standard 10mm wrench .
13

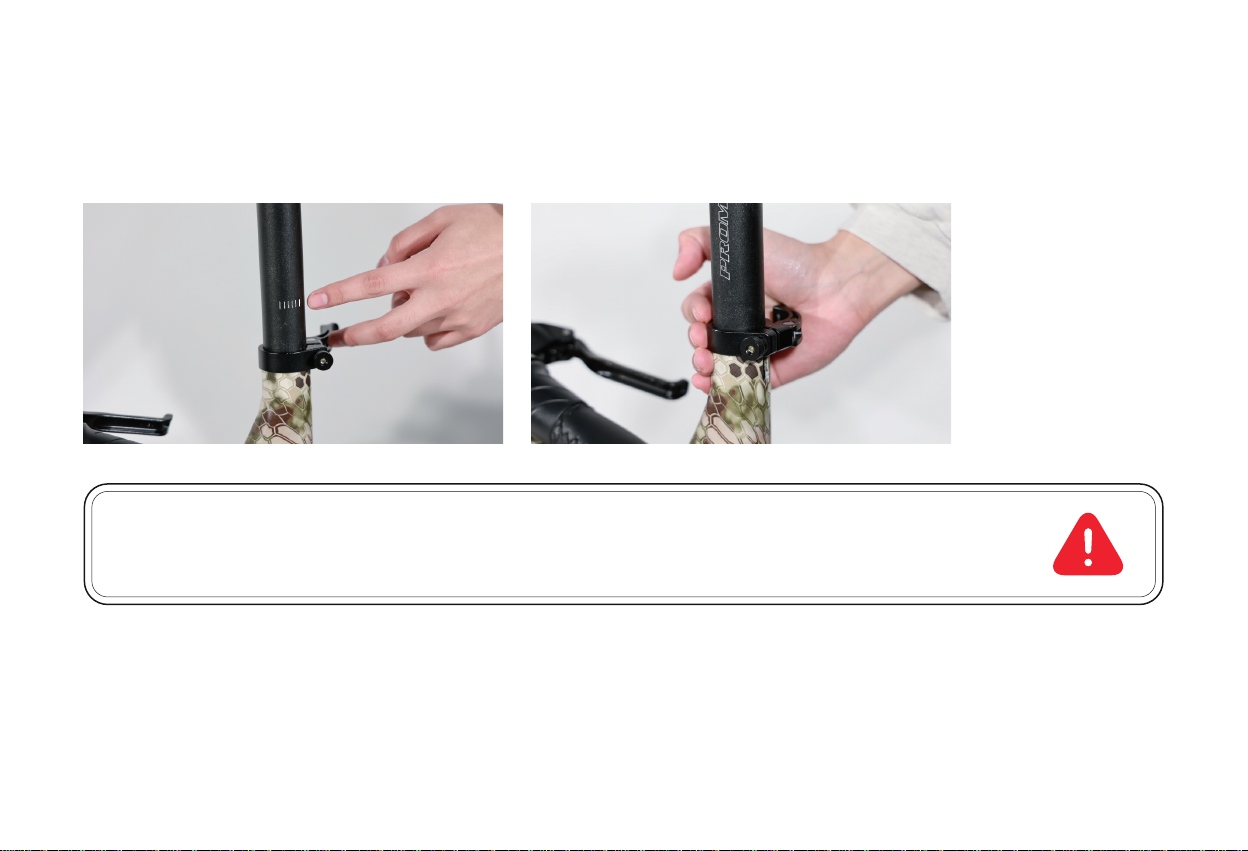

◆ Seat Adjustment
Adjust the Seat Height:
Open the seatpost quick release lever. Adjust the seatpost height by sliding the seatpost up or down to a height appropriate for your leg length and preferred
riding position. Do not extend the seatpost beyond the minimum insertion marking etched onto the seatpost.
WARNING: Overextending the seatpost can cause it to break or come off your bike, putting you at very high risk of serious injury or
death. Avoid this danger by inserting your seatpost into the seat tube far enough that the minimum insertion point is no longer visible.
14

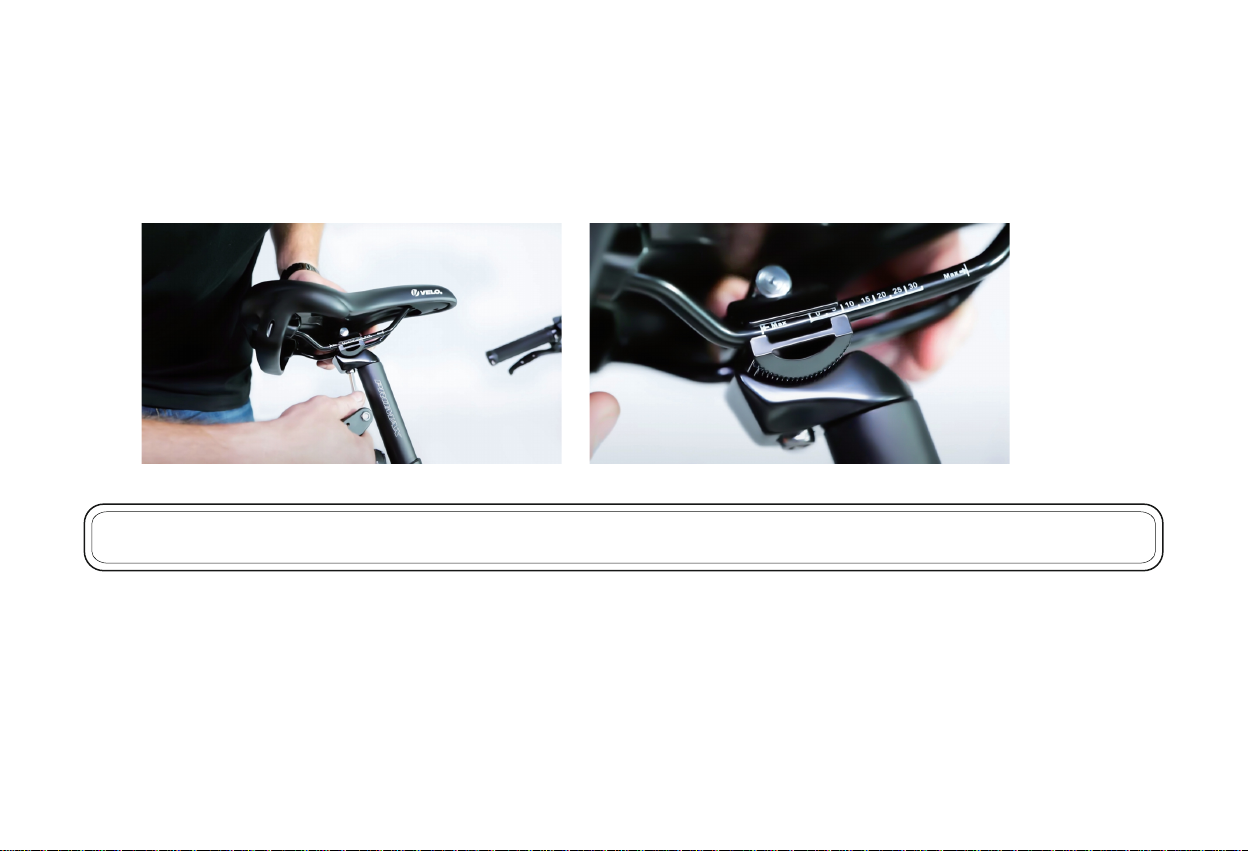

Adjust the Seat Angle:
Loosen the seat adjustment bolt beneath the seat. Move the seat backward or forward and tilt to adjust the angle within the limit markings etched on
the seat rail. Do not exceed the limit markings, to ensure the safety of yourself and the bike.
Tighten the seat adjustment bolt. Ensure the top and bottom of the seat rail clamp are aligned, so that the seat adjustment bolt will clamp the seat
rails together properly.
Step 1:
Step 2:
NOTICE: The seat angle has been preadjusted to factory safety standards. Please make note of original settings, and only adjust if necessary.
15

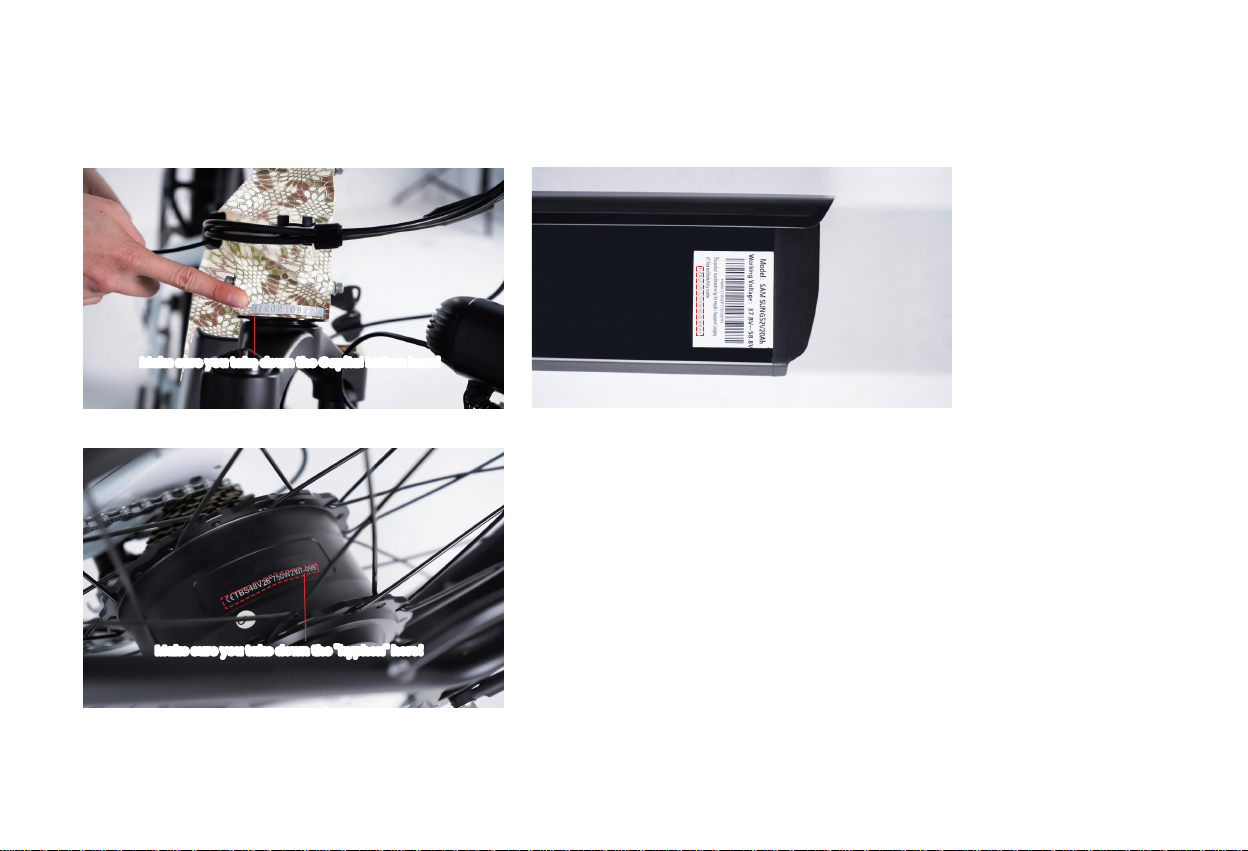

Please write down the serial numbers found on the head tube, battery and motor on the inside front cover of this manual to facilitate failure reporting. Make
sure each letter and number is correct.
Bike frame number Battery serial number
Motor serial number
Make sure you take down the "hyphen" here!
Make sure you take down the "hyphen" here!
Make sure you take down the Capital Letters here!
Make sure you take down the Capital Letters here!
◆ After Bike Assembly
16

Safety Checklist
Safety Check
Brakes
Wheels and Tires
Chain
Cranks and Pedals
Derailleurs
Motor Drive Assembly
and Throttle
Basic Steps
Battery Pack
o Check that chain is oiled, clean and runs smoothly.
o Use extra care in wet or dusty conditions.
o Securely tighten pedals to cranks.
o Ensure cranks are securely tightened and are not bent.
o Check that derailleur(s) are adjusted and functioning properly.
o Ensure shift and brake levers are attached to handlebar securely.
o Check all brake and shift cables for proper lubrication.
o Ensure hub motor is spinning smoothly and motor bearings are in good working order.
o Check that all power cables running to hub motor are secured and undamaged.
o Make sure hub motor axle bolts are secured and all torque arms and torque washers are in place.
o Ensure battery is charged before use.
o Check for any visible damage to battery pack.
o Lock battery securely to frame.
o Test front and rear brakes for proper function.
o Ensure brake pads are not overworn and are correctly positioned in relation to rims.
o Make sure brake control cables are lubricated, correctly adjusted and display no obvious wear.
o Check that brake control levers are lubricated and tightly secured to handlebars.
o Inflate tires to within recommended limits displayed on sidewalls.
o Check for bulges or signs of excessive wear.
o Clean tires to ensure tread is exposed.
o Ensure rims run true and have no obvious wobbles or kinks.
o Check that all wheel spokes are tight and not broken.
o Check the wheel balance in Pedal Only Mode. If you notice the riding is imbalanced or the rotation of the front wheel makes noise, it means
the bolts were not completely tightened or not aligned horizontally.
17

Safety Precautions
◆ Before Riding
The following safety notes provide additional information on the safe operation of your E-bike and should be closely reviewed. Improper operation, or failure
to confirm correct installation, compatibility, and maintenance of any component or accessory may result in serious injury or death.
All users must read and understand this manual before first use. Additional manuals for components used on your bicycle may be
provided and should also be read before use.
Ensure you understand all instructions and safety notes/warnings.
Follow the safety checklist on page 16 before first use and at regular intervals to ensure correct tightening and setup on your bicycle.
Ensure the bike fits you properly before first use. Check local rules and regulations before riding.
It is your responsibility to familiarize yourself with the laws and requirements of operation of this product in the area(s) where you ride.
•
•
•
•
•
◆ While Riding
Always wear an approved bicycle helmet whenever using this product and ensure that all helmet manufacturer instructions are used for fit
and care of your helmet. Failure to wear a helmet when riding may result in serious injury or death.
Acceleration can be unexpectedly strong in pedal assist mode (Pedal Assist level 1-5), as when you pedal the motor assist will suddenly engage.
Therefore, please pay careful attention when riding. We suggest you use Pedal Only Mode (Pedal Assist level 0) when you need to ride at a slow speed
to cross roads, at intersections, or when pedestrian traffic is present, in order to avoid accidents caused by sudden acceleration.
Make sure you securely close the quick-release lever of the front wheel, checking the wheel balance in Pedal Only Mode. If you notice the riding feels
imbalanced, or the rotation of the front wheel makes noise, it likely means the bolts were not completely tightened or didn’t align horizontally in the center.
Off-road riding requires close attention and specific skills, and presents variable conditions and hazards which accompany the conditions.
Wear appropriate safety gear and do not ride alone in remote areas.
•
•
•
•
•
18

E-Bike Use and Care
The following table of contents provides general guidance on e-bike variable power assist settings and their effects on both range and performance. This
content will apply broadly to most riders, but multiple factors will affect individual results including rider fitness, terrain, proper maintenance, etc. While we
hopes and believes you will thoroughly enjoy your e-bike, no guarantees of universal performance characteristics for all owners can be given.
Basic Display Settings
+/- Pedal Assist level
Light
Information
Power
◆ Control Panel
19
