Zafferano pencil User manual

Lampada da tavolo ricaricabile •Rechargeable table lamp •Aufladbare Tischlamp • Lampe de table rechargeable •Lámpara de
mesa recargable
 ISTRUZIONI D’USO
 INSTRUCTIONS FOR USE
 GEBRAUCHSANWEISUNG
 MODE D’EMPLOI
 INSTRUCCIONES DE USO
ACCESSORIES
BATTERY
p 1
p 4
p 7
p 10
p 13
p 16
p 24
pencil
zafferanoitalia.com
Design Federico de Majo

IT
Pencil lampada ricaricabile
Istruzioni d’uso
Configurazione menu
Reset delle impostazioni
Accessori non inclusi
Batterie
PAG

2
3
3
16
24
EN
Pencil rechargeable lamp
Instructions for use
Configuration menu
Resetting the settings
Not included accessories
Battery
4
5
6
6
16
24
DE
Pencil aufladbare lampe
Gebrauchsanweisung
Menü-konfiguration
Reset der einstellungen
Zubehör nicht inklusive
Akkus
7
8
9
9
16
24
FR
Pencil lampe rechargeable
Mode d’emploi
Configuration menu
Réintallation des paramètres
Accessoires non inclus
Batteries
10
11
12
12
16
24
ES
Pencil lámpara recargable
Instrucciones de uso
Configuración menú
Restablecimiento de las configuraciones
Accesorios no incluidos
Baterías
13
14
15
15
16
24
INDICE | INDEX | ÍNDICE

Lampada ricaricabile
pencil
NON INCLUSI
large
medium
small
LD0802B3 bianco
LD0802N3 grigio scuro
LD0802R3 corten
LD0801B3 bianco
LD0801N3 grigio scuro
LD0801R3 corten
LD0800B3 bianco
LD0800N3 grigio scuro
LD0800R3 corten
LED DIMMER
18W • 1340-1500-1700 lm
2700K - 3150K - 4000K
IP65 • CRI>90 • 19Vdc max 2,5A
100-240 V • 50/60 Hz
Ø 5,4 x h 146 cm
LED DIMMER
12W • 1050-1180-1350 lm
2700K - 3150K - 4000K
IP65 • CRI>90 • 19Vdc max 2,5A
100-240 V • 50/60 Hz
Ø 5,4 x h 98 cm
LED DIMMER
6W • 530-590-680 lm
2700K - 3350K - 4000K
IP65 • CRI>90 • 19Vdc max 2,5A
100-240 V • 50/60 Hz
Ø 5,4 x h 50 cm
Caricabatterie con attacco 3,5
- 1,3; input:100-240V;
output: DC 19 V
LD0800CS
LED17000415800000
BAT04702758700900
BAT04702739200600
BAT04702719700300
LD081400
LD0810B3
LD0810N3
LD0810R3
LD0811B3
LD0811N3
LD0811R3
LD0812B3
LD0812N3
LD0812R3
LD0815B3
LD0815N3
LD0815R3
LD0813B3
LD0813N3
LD0813R3
Scheda LED sostituiva
Pacco batteria sostitutiva
9 celle (large)
6 celle (medium)
3 celle (small)
Supporti tavolo
Base di stazionamento
bianco
grigio scuro
corten
Staffe sospensione verticale
bianco
grigio scuro
corten
Staffe sospensione orizzontale
bianco
grigio scuro
corten
Staffa parete verticale
bianco
grigio scuro
corten
Staffe parete orizzontale
bianco
grigio scuro
corten
Questo prodotto contiene una sorgente luminosa in classe F
DESIGNED BYZAFFERANO SRL IN ITALY,MADE IN PRC • Zafferano srl,Viale dell’Industria,26-31055 Quinto di Treviso-TV-Italia • Visita il nostro sito
per ulteriori informazioni e aggiornamenti sulle caratteristiche del prodotto • www.zafferanoitalia.com
1
5,4 cm
2,1 in
5,4 cm
2,1 in
5,4 cm
2,1 in

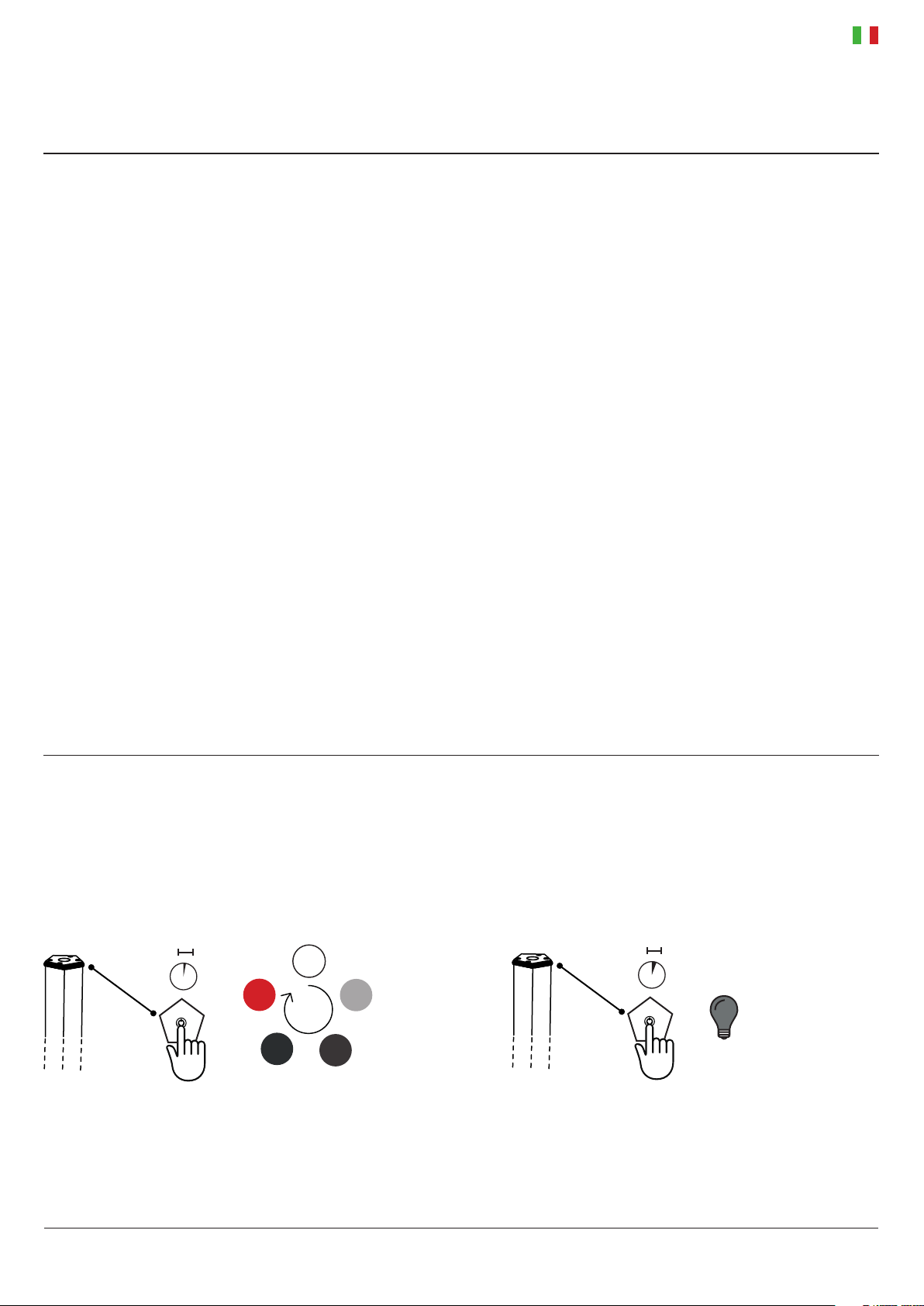

ISTRUZIONI D’USO
ACCENSIONE / DIMMERAZIONE / SPEGNIMENTO
Rapidi tocchi per:
- accendere
- cambiare la luminosità
- spegnere il dispositivo
La ripetizione degli step è ciclica.
Tenendo premuto il touch per due secondi, la lampada si spegne
memorizzando lo step di dimmerazione corrente e riproponendo-
lo all’accensione successiva.
1. Dati tecnici:
-Volt: DC 19 V
- LED: 4014 - 3 STEP MAC ADAM
- Pacco batteria al litio inclusa: 26650 11,1 Vdc (LD0802-- 15000mA/H; LD0801-- 10000mA/H; LD0800-- 5000mA/H);
- Ricarica standard: 2,5A max;
- Pacco batteria al litio inclusa (consulta la sezione accessori non inclusi), usare solamente batterie originali per la sostituzione;
- Ricarica: LD0802-- 12 h; LD0801-- 9 h; LD0800-- 6 h;
- Durata batteria: 100% - 8 h; 60% - 13 h; 30% - 28 h; 6% - 58 h;
- Classe: III
- Grado di protezione: IP65
- CRI≥90
- IK: 07
2. Carica batterie:
-Per caricare il prodotto è possibile usare un carica batterie con attacco 3,5- 1,3; 19Vdc max 2,5A 47,5W max, NON INCLUSO, si consiglia l’utilizzo di un
caricatore certificato.
- Per un corretto caricamento della lampada si consiglia di: 1 - collegare il cavo all’adattatore; 2 - collegare il cavo alla lampada; 3 - collegare la spina
alla presa elettrica; 4 - a carica completata scollegare la spina dalla presa elettrica e rimuovere il cavo.
- La lampada funziona correttamente anche se collegata al caricatore/base di ricarica.
3. Configurazione di fabbrica:
LUMINOSITÀ 100% - K 2700
4. Consigli d’uso:
Questo prodotto serve esclusivamente a scopi di illuminazione e:
A) Non deve essere esposto a pesanti carichi meccanici o forti contaminazioni; B) può essere installato e usato solo previo controllo delle condizioni
del prodotto; verificare che non risulti sporco e non abbia subito danneggiamenti durante lo stoccaggio; C) l’installazione e la manutenzione vanno
eseguite ad apparecchio spento; D) modifiche o manomissioni del prodotto e il non rispetto delle indicazioni riportate possono rendere l’apparecchio
pericoloso; E) i prodotti con grado di protezione 65 (IP65) sono idonei per uso esterno; F) per la pulizia di tutte le superfici metalliche e plastiche uti-
lizzare un panno morbido asciutto; G) La ditta Zafferano declina ogni responsabilità per danni causati da un proprio prodotto montato in modo non
conforme alle istruzioni.
5. Attenzione:
- Il piano d’appoggio della lampada non deve superare i 15° di inclinazione o rischia la caduta.
- La batteria è fornita delle seguenti protezioni: cortocircuito, sovra scarica, sovralimentazione, sovracorrente, sovratensione.
- Per preservare l’integrità della batteria si consiglia di mantenere la carica tra il 20% minimo e 80% massimo; se la lampada non viene utilizzata per
lunghi periodi, si consiglia di procedere periodicamente ad un ciclo di carica/scarica del prodotto.
- Si prega di fare riferimento alle leggi locali per un corretto smaltimento e riciclaggio della batteria.
0 - 1 sec
100%
30%
60%
6%
0%
OFF
ON 2 sec
OFF
DESIGNED BYZAFFERANO SRL IN ITALY, MADE IN PRC • Zafferano srl,Viale dell’Industria,26-31055 Quinto di Treviso-TV-Italia • Visita il nostro sito
per ulteriori informazioni e aggiornamenti sulle caratteristiche del prodotto • www.zafferanoitalia.com
2

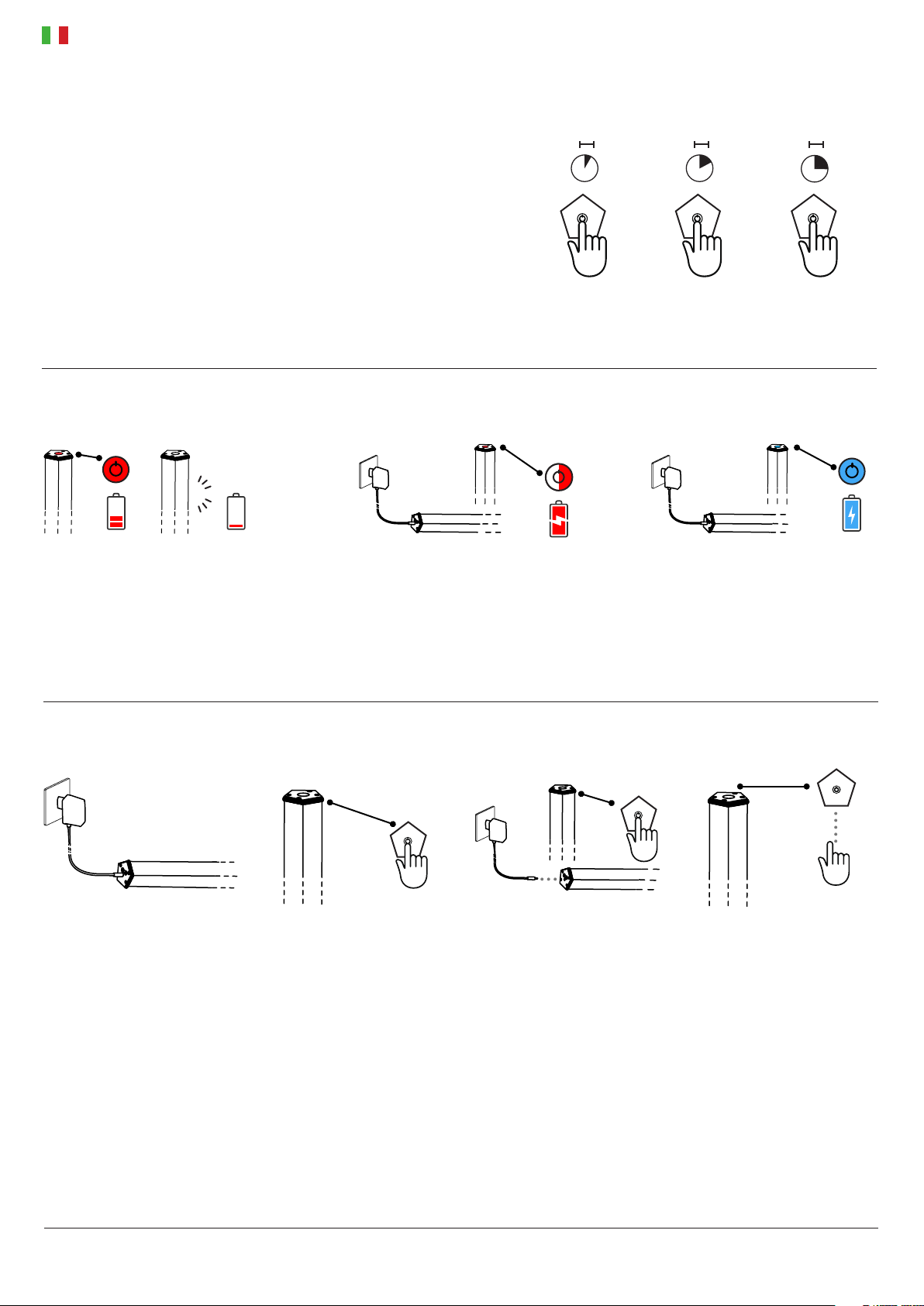

0 - 5 sec 5 - 10 sec 10 - 15 sec
2700K 3150K 4000K
LED DI SEGNALAZIONE
TEMPERATURA COLORE
Da lampada spenta, tenere premuto il touch:
- dopo 5 secondi si accende a 2700K
- dopo 10 secondi passa a 3150K
- dopo 15 secondi passa a 4000K
La ripetizione degli step è ciclica.
Interrompendo il tocco durante una delle fasi,
la lampada memorizza l’impostazione della fase
corrente.
LED ROSSO FISSO
carica della batteria inferiore al 20% si consiglia
la ricarica.
Quando la carica è esaurita (1%), la lampada non
si accende, ma emette tre flash bianchi di allerta
- ricaricare.
LED BLU FISSO
batteria carica al 100% si consiglia di discon-
netere dall’unità di ricarica.
LED ROSSO LAMPEGGIANTE
ricarica in corso.
RESET DELLE IMPOSTAZIONI > RIPRISTINO DELLA CONFIGURAZIONE DI FABBRICA
1
Collegare la lampada alla presa
di corrente.
2
Appoggiare il dito sul touch
mantenendo la pressione.
3
Scollegare la lampada dalla
presa di corrente.
4
Sollevare il dito dal touch.
3
DESIGNED BYZAFFERANO SRL IN ITALY, MADE IN PRC • Zafferano srl,Viale dell’Industria,26-31055 Quinto di Treviso-TV-Italia • Visita il nostro sito
per ulteriori informazioni e aggiornamenti sulle caratteristiche del prodotto • www.zafferanoitalia.com

Rechargeable lamp
pencil
NOT INCLUDED
large
medium
small
LD0802B3 white
LD0802N3 dark grey
LD0802R3 corten
LD0801B3 white
LD0801N3 dark grey
LD0801R3 corten
LD0800B3 white
LD0800N3 dark grey
LD0800R3 corten
LED DIMMER
18W • 1340-1500-1700 lm
2700K - 3150K - 4000K
IP65 • CRI>90 • 19Vdc max 2,5A
100-240 V • 50/60 Hz
Ø 5,4 x h 146 cm
LED DIMMER
12W • 1050-1180-1350 lm
2700K - 3150K - 4000K
IP65 • CRI>90 • 19Vdc max 2,5A
100-240 V • 50/60 Hz
Ø 5,4 x h 98 cm
LED DIMMER
6W • 530-590-680 lm
2700K - 3350K - 4000K
IP65 • CRI>90 • 19Vdc max 2,5A
100-240 V • 50/60 Hz
Ø 5,4 x h 50 cm
Battery charger with a 3.5 - 1.3
connector; input:100-240V;
output: DC 19 V
LD0800CS
LED17000415800000
BAT04702758700900
BAT04702739200600
BAT04702719700300
LD081400
LD0810B3
LD0810N3
LD0810R3
LD0811B3
LD0811N3
LD0811R3
LD0812B3
LD0812N3
LD0812R3
LD0815B3
LD0815N3
LD0815R3
LD0813B3
LD0813N3
LD0813R3
Replacement LED board
Replacement battery pack
9 cell (large)
6 cell (medium)
3 cell (small)
Table bases
Docking station
white
dark grey
corten
Vertical suspension kit
white
dark grey
corten
Horizontal suspension kit
white
dark grey
corten
Vertical wall bracket
white
dark grey
corten
Horizontal wall brackets
white
dark grey
corten
This product contains a class F light source
DESIGNED BY ZAFFERANO SRL IN ITALY, MADE IN PRC • Zafferano srl, Viale dell’Industria, 26 - 31055 Quinto di Treviso - TV - Italia • For more
information and updates visit our website • www.zafferanoitalia.com
4
5,4 cm
2,1 in
5,4 cm
2,1 in
5,4 cm
2,1 in

5
INSTRUCTIONS FOR USE
SWITCHING ON / DIMMING / SWITCHING OFF
Quick taps to:
- turn on
- change the brightness
- turn off the lamp
The steps are repeated in a cycle.
When you press and hold the touch button for two se-
conds, the lamp turns off, memorising the current dimmer
setting and proposing it again the next time the lamp is
turned on.
1. Technical data:
-Volt: DC 19 V
- LED: 4014 - 3 STEP MAC ADAM
- Lithium battery pack included: 26650 11,1 Vdc (LD0802-- 15000mA/H; LD0801-- 10000mA/H; LD0800-- 5000mA/H);
- Standard charge: 2.5A max
- Charge: LD0802-- 12 h; LD0801-- 9 h; LD0800-- 6 h;
- Lithium battery pack included (consult the not included accessories section), use only original battery pack as a replacement.
- Battery life: 100% 8 h - 60% 13 h - 30% 28 h - 6% 58 h
- Class: III
- Protection rating: IP65
- CRI≥90
- IK: 07
2. Charger:
- To recharge the product, you can use a battery charger with a 3.5 1.3 connector; 19Vdc max 2,5A 47,5W max, NOT INCLUDED. We recommend using a
certified charger.
- To correctly charge the lamp, we recommend that you: 1- Connect the cable to the adaptor; 2- Connect the cable to the lamp; 3- Put the plug into the
electrical socket; 4- When fully charged, disconnect the plug from the electrical socket and remove the cable.
- The lamp also operates properly when connected to the mains power supply.
3. Manufacturer’s configuration:
100% LUMINOSITY - 2700K
4. Tips for use:
This product is exclusively for lighting purposes and:
A) It must not be exposed to heavy mechanical loads or contamination; B) It can be installed and used only after checking the state of the pro-
duct; check that is not dirty and has not been damaged during storage; C) Installation and maintenance must be carried out when the appliance
is switched off; D) Any alterations to the product, any tampering and any failure to comply with the instructions provided may make the appliance
hazardous; E) Products with IP65 protection are suitable for outdoor use; F) All metal and plastic surfaces should be cleaned with a soft dry cloth; G)
The company Zafferano shall not be held liable for any damage caused due to its products being assembled in any manner that does not comply with
the instructions provided.
5. Important!
- The support surface for the lamp must not exceed a 15° tilt or it will fall.
- The battery is provided with the following protection functions: short circuit, over discharge, over charge, over current, over voltage.
- To preserve the integrity of the battery, we recommend keeping the charge between minimum 20% and maximum 80%; if the lamp is not used for
long periods, it is advisable to regularly charge/discharge the product.
- Please refer to local laws for the proper disposal and recycling of the battery.
0 - 1 sec
100%
30%
60%
6%
0%
OFF
ON 2 sec
OFF
DESIGNED BY ZAFFERANO SRL IN ITALY, MADE IN PRC • Zafferano srl, Viale dell’Industria, 26 - 31055 Quinto di Treviso - TV - Italia • For more
information and updates visit our website • www.zafferanoitalia.com
5

0 - 5 sec 5 - 10 sec 10 - 15 sec
2700K 3150K 4000K
INDICATOR LEDS
COLOUR TEMPERATURE
When the lamp is turned off, press and hold the
touch button:
- after 5 seconds it turns on at 2700K
- after 10 seconds it switches to 3150K
- after 15 seconds it switches to 4000K
The steps are repeated in a cycle.
If you release your touch during one of the steps,
the lamp memorises the setting of the current
step.
PERMANENT RED LED
the battery charge is lower than 20%,
charging is recommended.
When the charge is depleted (1%), the lamp
does not switch on but emits three white flashes
as an alert to charge
PERMANENT BLUE LED
the battery is 100% charged,
disconnection from the power charger
is recommended
FLASHING RED LED
charging in progress
RESETTING THE SETTINGS > RESTORING THE MANUFACTURER’S SETTING
1
Place a finger on the touch sen-
sor and keep it pressed down
2
Place a finger on the touch
sensor and keep it pressed
down.
3
Unplug the lamp from the
electric socket
4
Remove your finger from the
touch sensor
6
DESIGNED BY ZAFFERANO SRL IN ITALY, MADE IN PRC • Zafferano srl, Viale dell’Industria, 26 - 31055 Quinto di Treviso- TV - Italia
Zu weiteren Informationen und Aktualisierungen der Produktkennzeichen besuchen Sie bitte unsere Webseite. • www.zafferanoitalia.com

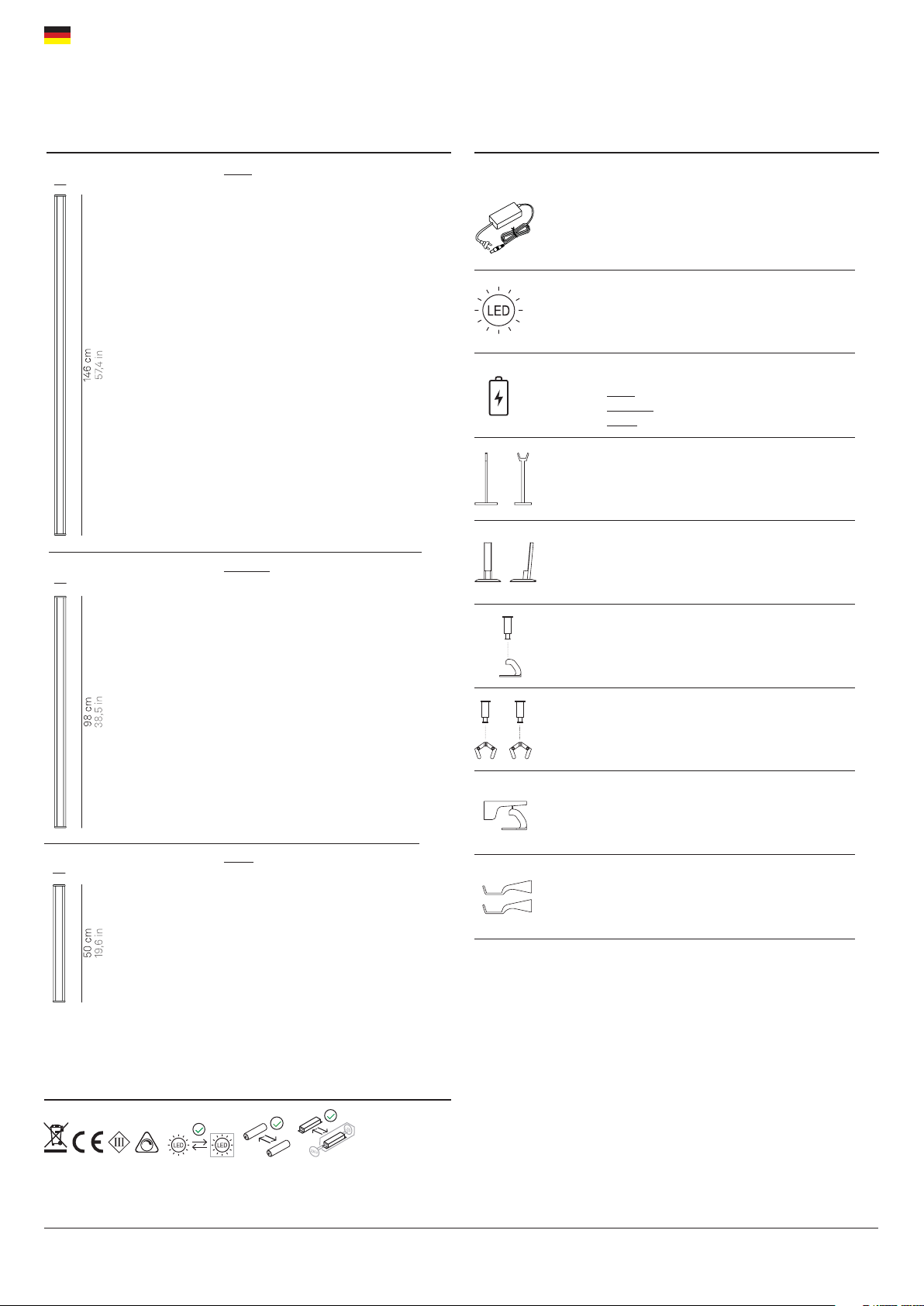

Aufladbare Lampe
pencil
NICHT ENTHALTEN
large
medium
small
LD0802B3 weiß
LD0802N3 dunkelgrau
LD0802R3 corten
LD0801B3 weiß
LD0801N3 dunkelgrau
LD0801R3 corten
LD0800B3 weiß
LD0800N3 dunkelgrau
LD0800R3 corten
LED DIMMER
18W • 1340-1500-1700 lm
2700K - 3150K - 4000K
IP65 • CRI>90 • 19Vdc max 2,5A
100-240 V • 50/60 Hz
Ø 5,4 x h 146 cm
LED DIMMER
12W • 1050-1180-1350 lm
2700K - 3150K - 4000K
IP65 • CRI>90 • 19Vdc max 2,5A
100-240 V • 50/60 Hz
Ø 5,4 x h 98 cm
LED DIMMER
6W • 530-590-680 lm
2700K - 3350K - 4000K
IP65 • CRI>90 • 19Vdc max 2,5A
100-240 V • 50/60 Hz
Ø 5,4 x h 50 cm
Ladegerät mit 3,5- 1,3-An-
schluss; input:100-240V;
output: DC 19 V
LD0800CS
LED17000415800000
BAT04702758700900
BAT04702739200600
BAT04702719700300
LD081400
LD0810B3
LD0810N3
LD0810R3
LD0811B3
LD0811N3
LD0811R3
LD0812B3
LD0812N3
LD0812R3
LD0815B3
LD0815N3
LD0815R3
LD0813B3
LD0813N3
LD0813R3
Ersatz-LED-Platine
Ersatzakku
9 zelle (large)
6 zelle (medium)
3 zelle (small)
Tischgestelle
Dockingstation
weiß
dunkelgrau
corten
Vertikales Aufhängungsset
weiß
dunkelgrau
corten
Horizontales Aufhängungsset
weiß
dunkelgrau
corten
Wandhalterung vertikales
weiß
dunkelgrau
corten
Wandhalterungen horizontales
weiß
dunkelgrau
corten
Dieses Produkt enthält eine Lichtquelle der Klasse F
7
DESIGNED BY ZAFFERANO SRL IN ITALY, MADE IN PRC • Zafferano srl, Viale dell’Industria, 26 - 31055 Quinto di Treviso- TV - Italia
Zu weiteren Informationen und Aktualisierungen der Produktkennzeichen besuchen Sie bitte unsere Webseite. • www.zafferanoitalia.com
5,4 cm
2,1 in
5,4 cm
2,1 in
5,4 cm
2,1 in

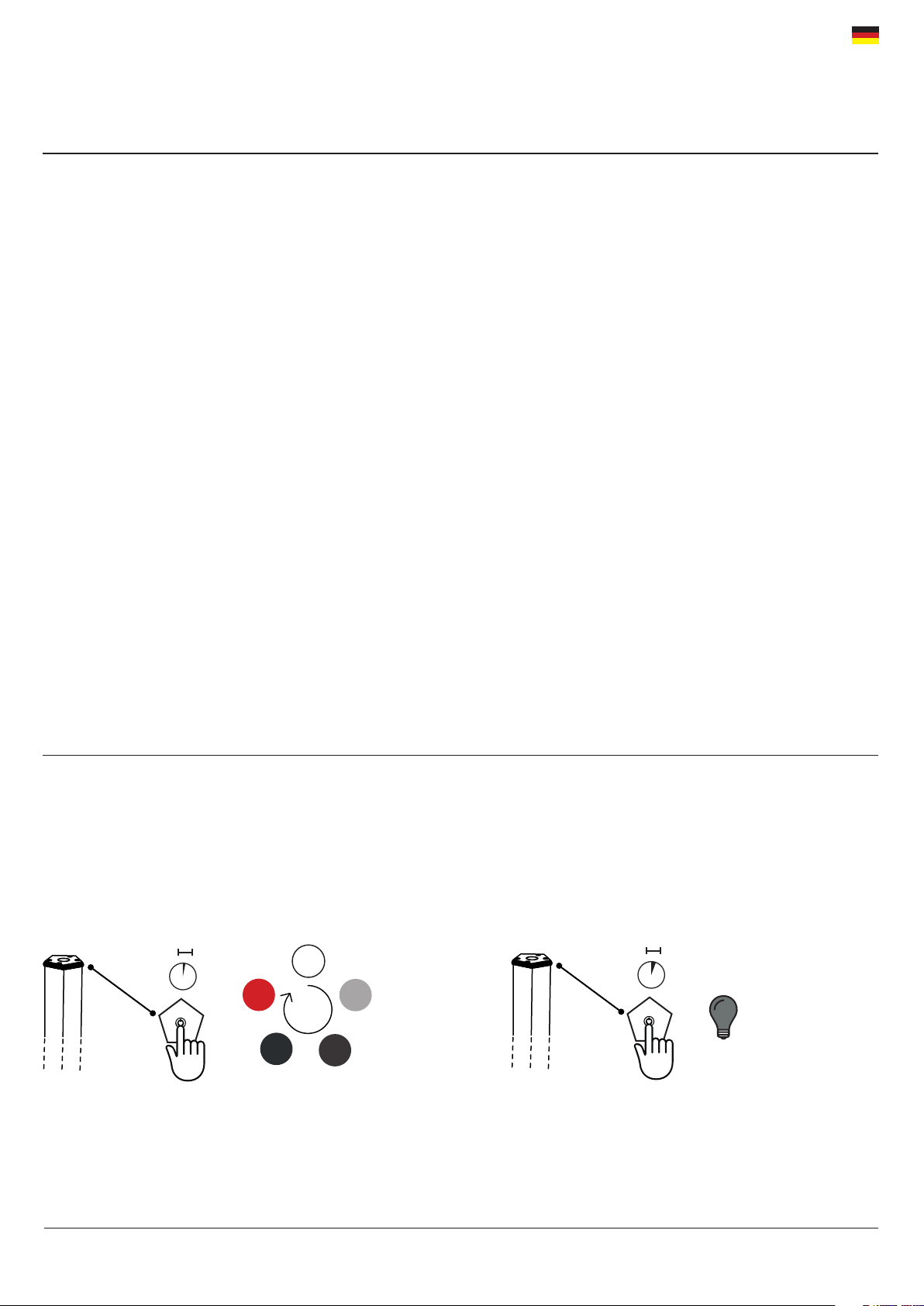

GEBRAUCHSANWEISUNG
EIN / DIMMEN / AUSSCHALTEN
Kurz drücken, zum:
- Einschalten
- Helligkeit anpassen
- Gerät ausschalten
Die Aufeinanderfolge ist zyklisch.
Wenn Sie den Berührungsschalter zwei Sekunden lang gedrückt
halten, schaltet sich die Lampe aus, speichert die aktuelle Dimm-
stufe und geht beim nächsten Einschalten mit dieser wieder an.
1. Technische Daten:
-Volt: DC 19 V
- LED: 4014 - 3 STEP MAC ADAM
- Eine Lithiumbatterie ist in der Lieferung enthalten: 26650 11,1 Vdc (LD0802-- 15000mA/H; LD0801-- 10000mA/H; LD0800-- 5000mA/H);
- Standardaufladung: 2.5A max
- Aufladezeit: LD0802-- 12 Std ; LD0801-- 9 Std ; LD0800-- 6 Std;
- Eine Lithiumbatterie ist in der Lieferung enthalten (Siehe Abschnitt Zubehör, das nicht im Lieferumfang enthalten ist); die Batterie sollte nur durch
eine Originalbatterie ersetzt werden
- Batteriedauer: 100% 8 Std - 60% 13 Std - 30% 28 Std - 6% 58 Std
- Klasse: III
- Schutzgrad: IP65
- CRI≥90
- IK: 07
2. Ladegerät:
- Zum Aufladen des Produkts kann ein Ladegerät verwendet werden, mit: 3,5 - 1,3-Anschluss; 19Vdc max 2,5A 47,5W max. NICHT ENTHALTEN. Wir em-
pfehlen die Verwendung eines zertifizierten Ladegeräts.
- Um die Lampe korrekt aufzuladen, sollte man: 1- Das Kabel an den Adapter anschließen; 2-Das Kabel an die Lampe anschließen; 3- Den Stecker in die
Steckdose stecken; 4- Wenn die Lampe aufgeladen ist, den Stecker aus der Steckdose ziehen und das Kabel von der Lampe trennen.
- Die Lampe funktioniert auch mit Stromanschluss korrekt.
3. Werkskonfiguration:
HELLIGKEIT 100% - K 2700
4. Hinweise zur Verwendung:
Dieses Produkt dient ausschließlich zur Beleuchtung und:
A) Darf keinen starken mechanischen Belastungen oder starken Kontaminationen ausgesetzt werden; B) kann nur, nachdem der Zustand des Pro-
dukts kontrolliert wurde, installiert und verwendet werden; prüfen, dass es nicht schmutzig ist und während der Lagerung nicht beschädigt wurde; C)
Das Gerät muss ausgeschaltet, installiert oder gewartet werden; D) Durch die Veränderung oder Manipulation des Produkts und die Nichteinhaltung
dieser Anweisungen kann das Gerät gefährlich werden; E) Produkte mit Schutzgrad 65 (IP65) können im Freien verwendet werden; F) Zur Reinigung
aller Metall-oder Plastikoberflächen ein trockenes, weiches Tuch verwenden; G) Die Firma Zafferano lehnt jede Verantwortung für Schäden ab, die
durch eines ihrer Produkte, das nicht gemäß der gelieferten Anweisungen montiert wurde, entstehen.
5. Achtung:
- Die Standfläche der Lampe darf keine höhere Neigung als 15° besitzen, sonst fällt diese um.
- Die Batterie ist abgesichert gegen: Kurzschluss, Überentlastung, Überbelastung, Überstrom, Überspannung.
- Um die Lebensdauer des Akkus zu erhalten, sollte sein Ladestand zwischen 20 und 80 Prozent liegen. Wenn die Lampe lange Zeit nicht benutzt
wird, sollte der Akku regelmäßig ent- und wieder aufgeladen werden.
- Die Batterie muss entsprechend der geltenden, lokalen Vorschriften zur Abfallentsorgung und -wiederverwertung behandelt werden.
0 - 1 sec
100%
30%
60%
6%
0%
OFF
ON 2 sec
OFF
8
DESIGNED BY ZAFFERANO SRL IN ITALY, MADE IN PRC • Zafferano srl, Viale dell’Industria, 26 - 31055 Quinto di Treviso- TV - Italia
Zu weiteren Informationen und Aktualisierungen der Produktkennzeichen besuchen Sie bitte unsere Webseite. • www.zafferanoitalia.com

0 - 5 sec 5 - 10 sec 10 - 15 sec
2700K 3150K 4000K
LEDANZEIGE
FARBTEMPERATUR
Halten Sie den Berührungsschalter bei ausge-
schalteter Lampe gedrückt:
- nach 5 Sekunden geht sie bei 2700K an
- nach 10 Sekunden schaltet sie auf 3150K
- nach 15 Sekunden schaltet sie auf 4000K
Die Aufeinanderfolge ist zyklisch.
Wird der Berührungsschalter während einer der
Phasen losgelassen, speichert die Lampe die
aktuelle Einstellung.
LED LEUCHTET ROT
Batterieladung unter 20%. Die Batterie sollte
aufgeladen werden
Wenn die Batterie entladen ist (1%), geht die
Lampe nicht an, blinkt aber dreimal weiß auf-
aufladen
LED LEUCHTET BLAU
Batterie zu 100% aufgeladen.
Die Batterie vom Ladegerät trennen
LED BLINKT ROT
Wird aufgeladen
RESET DER EINSTELLUNGEN > WIEDERHERSTELLUNG DER WERKSKONFIGURATION
1
Den Stecker der Lampe in die
Steckdose stecken.
2
Mit dem Finger auf das Tou-
chfeld drücken
3
Den Stecker der Lampe aus der
Steckdose ziehen
4
Den Finger vom Touchfeld
nehmen
9
DESIGNED BY ZAFFERANO SRL IN ITALY, MADE IN PRC • Zafferano srl, Viale dell’Industria, 26 - 31055 Quinto di Treviso- TV - Italia
Zu weiteren Informationen und Aktualisierungen der Produktkennzeichen besuchen Sie bitte unsere Webseite. • www.zafferanoitalia.com

Lampe rechargeable
pencil
NON INCLUS
large
medium
small
LD0802B3 blanc
LD0802N3 gris foncé
LD0802R3 corten
LD0801B3 blanc
LD0801N3 gris foncé
LD0801R3 corten
LD0800B3 blanc
LD0800N3 gris foncé
LD0800R3 corten
LED DIMMER
18W • 1340-1500-1700 lm
2700K - 3150K - 4000K
IP65 • CRI>90 • 19Vdc max 2,5A
100-240 V • 50/60 Hz
Ø 5,4 x h 146 cm
LED DIMMER
12W • 1050-1180-1350 lm
2700K - 3150K - 4000K
IP65 • CRI>90 • 19Vdc max 2,5A
100-240 V • 50/60 Hz
Ø 5,4 x h 98 cm
LED DIMMER
6W • 530-590-680 lm
2700K - 3350K - 4000K
IP65 • CRI>90 • 19Vdc max 2,5A
100-240 V • 50/60 Hz
Ø 5,4 x h 50 cm
Chargeur de batterie avec at-
tache 3,5 - 1,3; input:100-240V;
output: DC 19 V
LD0800CS
LED17000415800000
BAT04702758700900
BAT04702739200600
BAT04702719700300
LD081400
LD0810B3
LD0810N3
LD0810R3
LD0811B3
LD0811N3
LD0811R3
LD0812B3
LD0812N3
LD0812R3
LD0815B3
LD0815N3
LD0815R3
LD0813B3
LD0813N3
LD0813R3
Carte LED de remplacement
Batterie de remplacement
9 cell (large)
6 cell (medium)
3 cell (small)
Pieds de table
Base pour table
blanc
gris foncé
corten
Etrier pour suspension verticale
blanc
gris foncé
corten
Etriers pour suspension horizontale
blanc
gris foncé
corten
Etrier pour fixation murale verticale
blanc
gris foncé
corten
Etriers pour fixation murale horizontale
blanc
gris foncé
corten
Ce produit contient une source lumineuse de classe F
DESIGNED BY ZAFFERANO SRL IN ITALY, MADE IN PRC • Zafferano srl,Viale dell’Industria, 26 - 31055 Quinto di Treviso- TV- Italia • Visitez notre site
pour recevoir d’autres informations et des mises à jour sur les caractéristiques du produit • www.zafferanoitalia.com
10
5,4 cm
2,1 in
5,4 cm
2,1 in
5,4 cm
2,1 in

MODE D’EMPLOI
ALLUMER / VARIER / ÉTEINDRE
Toucher rapidement pour :
- allumer
- changer la luminosité
- éteindre le dispositif
La répétition des niveaux est cyclique.
En appuyant sur le touch pendant deux secondes, la lampe
s’éteint en mémorisant le niveau de réglage dimmer cou-
rant et en le reproposant lors du prochain allumage.
1. Données techniques:
-Voltage: DC 19 V
- LED: 4014 - 3 STEP MAC ADAM
- Batteries au lithium inclus: 26650 11,1 Vdc (LD0802-- 15000mA/H; LD0801-- 10000mA/H; LD0800-- 5000mA/H);
- Standard recharge: 2,5A max;
- Recharge: LD0802-- 12 h; LD0801-- 9 h; LD0800-- 6 h;
- Batteries au lithium inclus (voir la section accessoires non inclus) utiliser seulement un assemblage-batteries original;
- Durée de la batterie: 100% 8 h - 60% 13 h - 30% 28 h - 6% 58 h
- Classe: III
- Degré de protection: IP65
- CRI≥90
- IK: 07
2. Chargeur de batterie:
- Pour recharger le produit, il est possible d’utiliser un chargeur de batterie avec une attache 3,5- 1,3; 19Vdc max 2,5A 47,5W max,, NON INCLUS, il est
conseillé d’utiliser un chargeur certifié.
- Pour recharger la lampe correctement, il est conseillé de: 1- brancher le câble à l’adaptateur; 2-brancher le câble à la lampe; 3- insérer la fiche dans
la prise de courant; 4- lorsque la lampe est rechargée, retirer la fiche de la prise de courant et enlever le câble.
- La lampe fonctionne correctement, même si elle est connectée au chargeur / socle de chargement.
3. Configuration d’usine:
LUMINOSITE 100% - K 2700
4. Conseils d’utilisation:
Ce produit sert exclusivement pour éclairer et:
A) Ne doit pas être exposé à de lourdes charges mécaniques ou à de fortes contaminations; B) Peut être installé et utilisé uniquement après avoir
contrôlé les conditions du produit; vérifier s’il n’est pas sale et s’il n’a pas subi de dommages durant le stockage; C) L’installation et l’entretien doivent
être effectués lorsque l’appareil est éteint; D) Les modifications ou les altérations du produit et le non-respect des indications fournies peuvent ren-
dre l’appareil dangereux; E) Les produits avec un degré de protection 65 (IP65) sont adaptés à une utilisation externe; F) Pour le nettoyage de toutes
les surfaces métalliques et plastiques, utiliser un chiffon souple et sec; G) La société Zafferano décline toute responsabilité pour les dommages
provoqués par un produit monté de manière non conforme par rapport aux instructions.
5. Attention:
- Le plan d’appui de la lampe ne doit pas dépasser 15° d’inclinaison, sinon elle risque de tomber.
- La batterie est fournie avec les protections suivantes: court-circuit, sous-charge, surcharge, surintensité, surtension.
- Pour préserver l’intégrité de la batterie, il est conseillé de maintenir la charge entre 20% minimum et 80% maximum; si la lampe n’est pas utilisée
pendant de longues périodes, il est conseillé de procéder périodiquement à un cycle de charge/décharge du produit.
- Se référer aux lois locales pour une élimination correcte et le recyclage de la batterie.
0 - 1 sec
100%
30%
60%
6%
0%
OFF
ON 2 sec
OFF
DESIGNED BY ZAFFERANO SRL IN ITALY, MADE IN PRC • Zafferano srl,Viale dell’Industria, 26 - 31055 Quinto di Treviso- TV- Italia • Visitez notre site
pour recevoir d’autres informations et des mises à jour sur les caractéristiques du produit • www.zafferanoitalia.com
11

0 - 5 sec 5 - 10 sec 10 - 15 sec
2700K 3150K 4000K
LED DE SIGNALISATION
TEMPÉRATURE DE COULEUR
Lorsque la lampe est éteinte, appuyer sur le
touch:
- après 5 secondes, elle s’allume à 2700K
- après 10 secondes, elle passe à 3150K
- après 15 secondes, elle passe à 4000K
La répétition des niveaux est cyclique.
En arrêtant de toucher pendant l’une des phases,
la lampe mémorise le réglage de la phase cou-
rante.
LED ROUGE FIXE: charge de la batterie inférieure
à 20%, nous vous conseillons de la recharger.
Lorsque la charge est épuisée (1%), la lampe ne
s’allume pas, mais elle émet trois flashs blanc
d’alarme - recharger
LED BLEUE FIXE: batterie rechargée à 100%,
nous vous conseillons de la
débrancher de l’unité de recharge
LED ROUGE CLIGNOTANTE
recharge en cours
RÉINTALLATION DES PARAMÈTRES > RÉTABLISSEMENT DE LA CONFIGURATION D’USINE
1
Connecter la lampe à la prise
de courant
2
Toucher la fonctionne Touch en
maintenant la pression
3
Débrancher la lampe da la prise
de courant
4
Lever le doigt de la fonctionne
Touch
12
DESIGNED BY ZAFFERANO SRL IN ITALY, MADE IN PRC • Zafferano srl,Viale dell’Industria, 26 - 31055 Quinto di Treviso- TV- Italia • Visitez notre site
pour recevoir d’autres informations et des mises à jour sur les caractéristiques du produit • www.zafferanoitalia.com

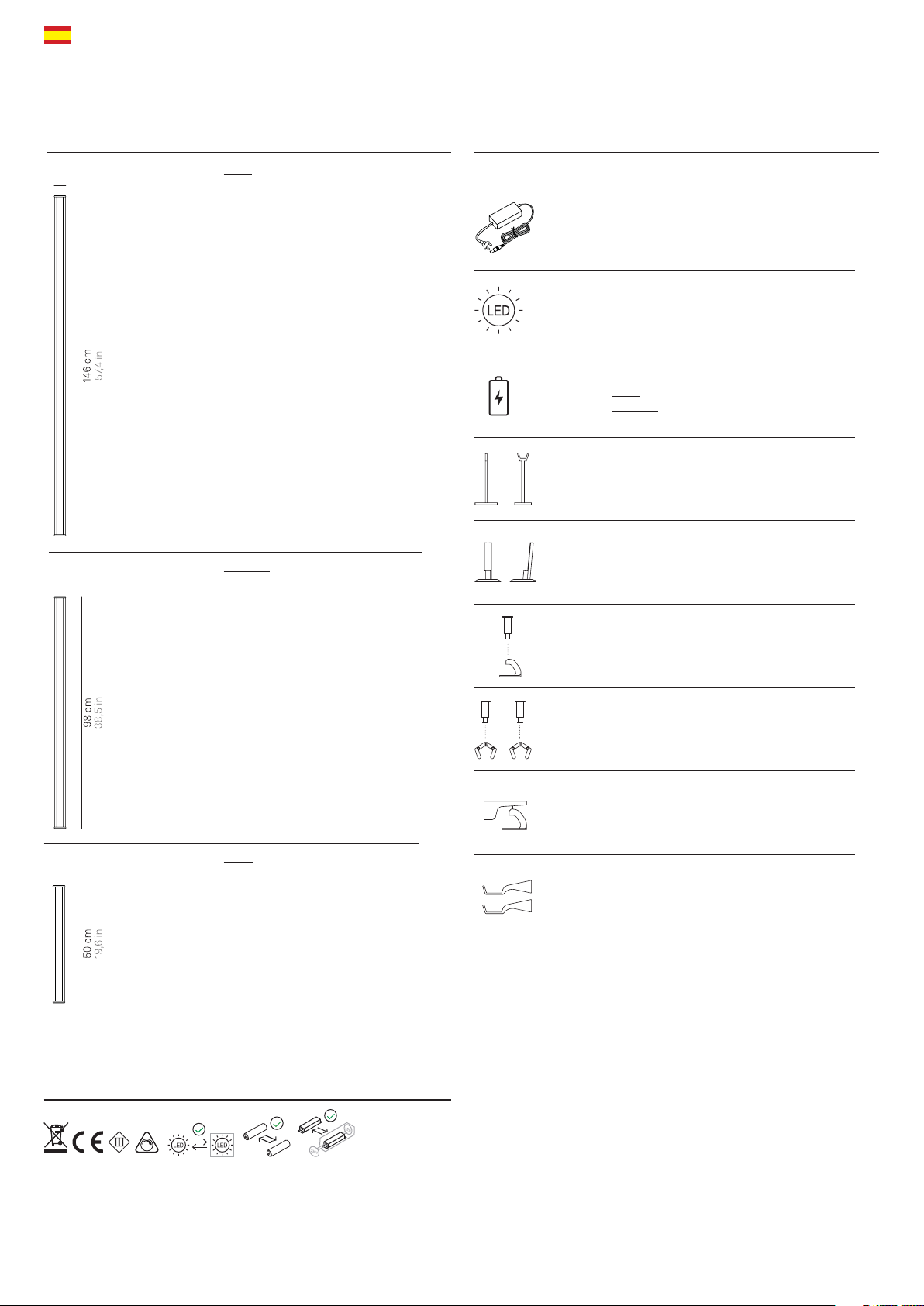

Lámpara recargable
pencil
NON INCLUSO
large
medium
small
LD0802B3 blanco
LD0802N3 gris oscuro
LD0802R3 corten
LD0801B3 blanco
LD0801N3 gris oscuro
LD0801R3 corten
LD0800B3 blanco
LD0800N3 gris oscuro
LD0800R3 corten
LED DIMMER
18W • 1340-1500-1700 lm
2700K - 3150K - 4000K
IP65 • CRI>90 • 19Vdc max 2,5A
100-240 V • 50/60 Hz
Ø 5,4 x h 146 cm
LED DIMMER
12W • 1050-1180-1350 lm
2700K - 3150K - 4000K
IP65 • CRI>90 • 19Vdc max 2,5A
100-240 V • 50/60 Hz
Ø 5,4 x h 98 cm
LED DIMMER
6W • 530-590-680 lm
2700K - 3350K - 4000K
IP65 • CRI>90 • 19Vdc max 2,5A
100-240 V • 50/60 Hz
Ø 5,4 x h 50 cm
Cargador de baterías con
enganche 3,5 - 1,3; input:
100-240V; output: DC 19 V
LD0800CS
LED17000415800000
BAT04702758700900
BAT04702739200600
BAT04702719700300
LD081400
LD0810B3
LD0810N3
LD0810R3
LD0811B3
LD0811N3
LD0811R3
LD0812B3
LD0812N3
LD0812R3
LD0815B3
LD0815N3
LD0815R3
LD0813B3
LD0813N3
LD0813R3
Tablero LED de repuesto
Paquete batería sustitutiva
9 celda (large)
6 celda (medium)
3 celda (small)
Bases de mesa
Base de estacionamiento
blanco
gris oscuro
corten
Soporte para suspensión vertical
blanco
gris oscuro
corten
Soportes para suspensión horizontal
blanco
gris oscuro
corten
Soporte para pared vertical
blanco
gris oscuro
corten
Soporte para pared horizontal
blanco
gris oscuro
corten
Este producto contiene una fuente de luz de clase F
DESIGNED BYZAFFERANO SRL IN ITALY,MADE IN PRC • Zafferano srl,Viale dell’Industria,26-31055 Quinto di Treviso-TV-Italia • Visite nuestro sitio
web para más informaciones y actualizaciones sobre las características del producto • www.zafferanoitalia.com
13
5,4 cm
2,1 in
5,4 cm
2,1 in
5,4 cm
2,1 in

INSTRUCCIONES DE USO
ENCENDIDO / ATENUACIÓN / APAGADO
Toques rápidos para:
- encender
- cambiar la luminosidad
- apagar el dispositivo
La repetición de los pasos es cíclica.
Manteniendo apretado el toque durante dos segundos, la
lámpara se apaga memorizando el paso de atenuación actual y
proponiéndolo otra vez en el siguiente encendido.
1. Datos técnicos:
-Voltios: 19 V
- LED: 4014 - 3 STEP MAC ADAM
- Batería de litio incluida: 26650 11,1 Vdc (LD0802-- 15000mA/H; LD0801-- 10000mA/H; LD0800-- 5000mA/H);
- Recarga standard: 2,5A max;
- Recarga: LD0802-- 12 h; LD0801-- 9 h; LD0800-- 6 h;
- Duración de la batería: 100% 8 h - 60% 13 h - 30% 28 h - 6% 58 h
- Batería de litio incluida (Ver la sección de accesorios no incluidos); para reemplazo, use solo una batería original;
- Clase: III
- Grado de protección: IP65
- CRI≥90
- IK: 07
2. Cargador de baterías:
- Para cargar el producto es posible usar el cargador de baterías con enganche 3,5 - 1,3; 19Vdc max 2,5A 47,5W max, NO INCLUIDO, se aconseja el uso
de un cargador certificado.
- Para una carga correcta de la lámpara se aconseja: 1- conecte el cable al adaptador; 2-conecte el cable a la lámpara; 3- conecte el enchufe a la
toma de corriente; 4- una vez completada la carga, retire el enchufe de la toma eléctrica y retire el cable.
- La lámpara funciona correctamente incluso si está conectada al cargador/base de carga.
3. Configuración de fábrica:
- BRILLO 100% - K 2700
4. Consejos de uso:
Este producto debe utilizarse exclusivamente para iluminación y:
A) No debe ser expuesto a cargas mecánicas pesadas o contaminaciones fuertes; B) solo puede ser instalado y utilizado previo control de las
condiciones del producto; verificar que no resulte estar sucio y no ha haya sido dañado durante el almacenamiento; C) la instalación y el manteni-
miento deben realizarse con el aparato apagado; D) las modificaciones o las manipulaciones del producto y el incumplimiento de las indicaciones
mostradas pueden hacer que el aparato sea peligroso; E) los productos con grado de protección 65 (IP65) son adecuados para uso externo; F) para
la limpieza de todas las superficies metálicas y de plástico utilizar un paño suave y seco; G) La empresa Zafferano declina cualquier responsabilidad
por los daños causados por un producto suyo montado de manera no conforme con las instrucciones.
5. Atención:
- La superficie de apoyo de la lámpara no debe superar los 15° de inclinación para evitar su caída.
- La batería se entrega con las siguientes protecciones: cortocircuito, sobredescarga, sobrecarga, sobrecorriente, sobretensión.
- Para preservar la integridad de la batería se aconseja mantener la carga entre un mínimo del 20% y un máximo del 80%; si la lámpara no se utiliza
durante períodos prolongados se aconseja realizar periódicamente un ciclo de carga/descarga del producto.
- Remítase a las normativas de ley locales para una eliminación y reciclaje correctos de la batería.
0 - 1 sec
100%
30%
60%
6%
0%
OFF
ON 2 sec
OFF
14
DESIGNED BYZAFFERANO SRL IN ITALY,MADE IN PRC • Zafferano srl,Viale dell’Industria,26-31055 Quinto di Treviso-TV-Italia • Visite nuestro sitio
web para más informaciones y actualizaciones sobre las características del producto • www.zafferanoitalia.com

0 - 5 sec 5 - 10 sec 10 - 15 sec
2700K 3150K 4000K
LED DE SEÑALIZACIÓN
TEMPERATURA DEL COLOR
Con la lámpara apagada, mantener apretado el
toque:
- después de 5 segundos se enciende a 2700K
- después de 10 segundos pasa a 3150K
- después de 15 segundos pasa a 4000K
La repetición de los pasos es cíclica.
Interrumpiendo el paso durante una de las fases,
la lámpara memoriza la configuración de la fase
actual.
LED ROJO FIJO carga de la batería inferior al
20%, se recomienda recargar
Cuando la carga está agotada (1%), la lámpara
no se enciende, sino que emite tres destellos
blancos de alerta - recargar
LED AZUL FIJO
batería cargada al 100%, es
aconsejable desconectar de la
unidad de recarga
LED ROJO INTERMITENTE
recarga en curso
RESTABLECIMIENTO DE LAS CONFIGURACIONES > RESTABLECIMIENTO DE LA CONFIGURACIÓN DE FÁBRICARATION
1
Conectar la lámpara a la toma
de corriente
2
Apoyar el dedo en el elemento
táctil manteniendo la presión
3
Desconectar la lámpara de la
toma de corriente
4
Levantar el dedo del elemento
táctil
15
DESIGNED BYZAFFERANO SRL IN ITALY,MADE IN PRC • Zafferano srl,Viale dell’Industria,26-31055 Quinto di Treviso-TV-Italia • Visite nuestro sitio
web para más informaciones y actualizaciones sobre las características del producto • www.zafferanoitalia.com

NON INCLUSO • NOT INCLUDED • NICHT ENTHALTEN • NON INCLUS • NO INCLUIDO
1 2

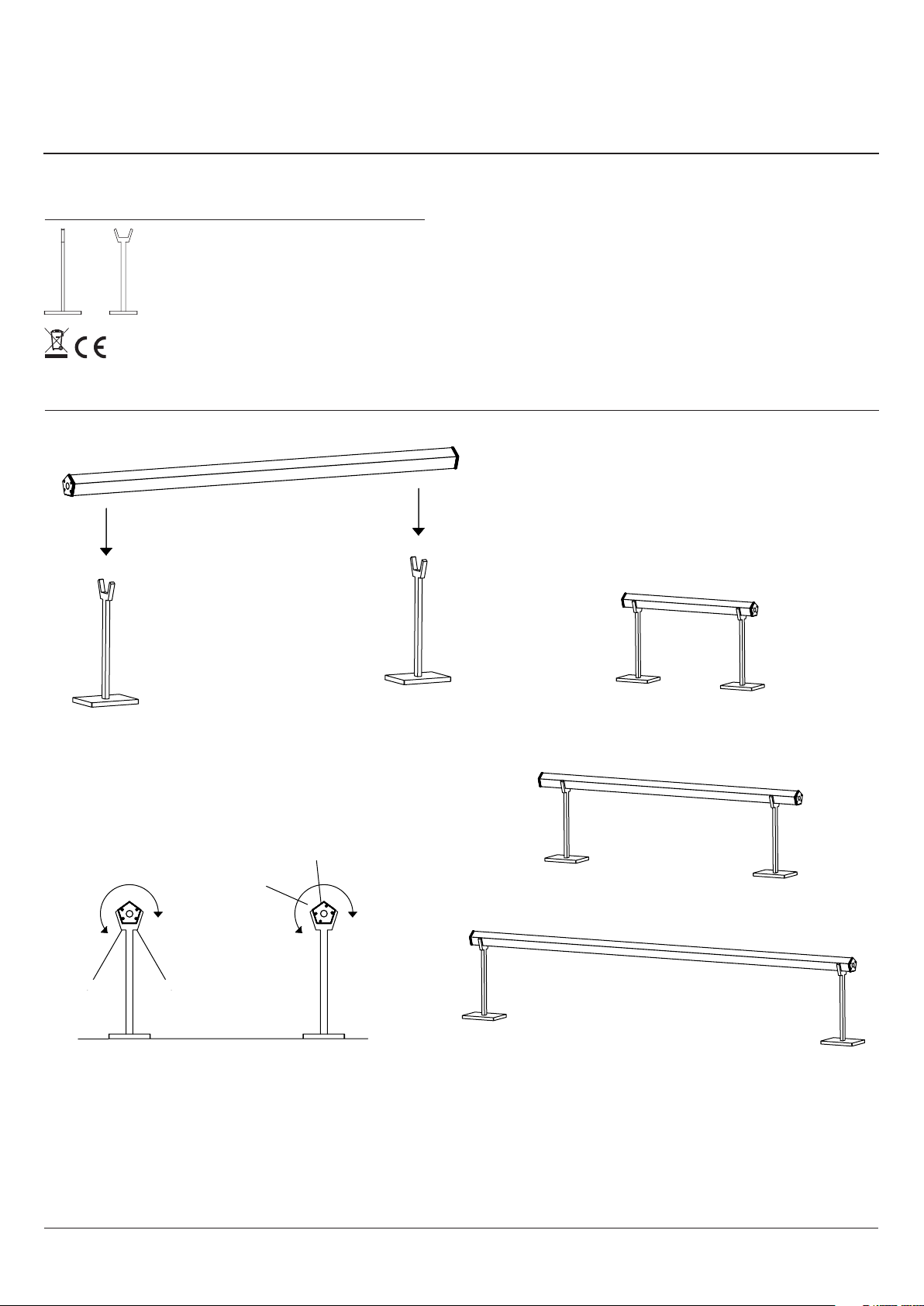

ISTRUZIONI DI MONTAGGIO > Lampada da tavolo o terra • ASSEMBLY INSTRUCTIONS > table lamp and floor lamp •
MONTAGEANLEITUNG > Tisch- oder Stehlampe • INSRUCTIONS DE MONTAGE > lampe de table ou de sol • INSTRUC
CIONES DE MONTAJE > lámpara de mesa o suelo
LD0810B3
LD0810N3
LD0810R3
LD0800CS
Base per tavolo o terra in alluminio • Base
for table lamp or floor lamp in aluminium
• Tischlampen- oder Stehlampenfuß aus
Aluminium • Base pour table ou pour sol
en aluminium • Base para mesa o suelo
de aluminio.
Caricabatterie con attacco 3,5- 1,3 •
Battery charger with a 3.5 - 1.3 connec-
tor • Ladegerät mit 3,5 - 1,3-Anschluss •
Chargeur de batterie avec attache 3,5- 1,3
• Cargador de baterías con enganche
3,5 - 1,3
INPUT: 19Vdc max 2,5A
OUTPUT:19Vdc max 2,5A
CONNECTOR 3,5/1,3 - IP20
INPUT: 19Vdc max 2,5A
OUTPUT:19Vdc max 2,5A
CONNECTOR 3,5/1,3 - IP20
DESIGNED BY ZAFFERANO SRL IN ITALY, MADE IN PRC • Zafferano srl, Viale dell’Industria, 26 - 31055 Quinto di Treviso - TV - Italia • For more
information and updates visit our website • www.zafferanoitalia.com
16

1
Orientamento del fascio luminoso •Light beam direction
•Ausrichtung des Lichtstrahls •Orientation du faisceau
lumineux •Orientación del haz luminoso
NON INCLUSO • NOT INCLUDED • NICHT ENTHALTEN • NON INCLUS • NO INCLUIDO
LD081400
Base per tavolo in PMMA • Base for
table lamp in PMMA• Tischlampen-
fuß aus PMMA• Base pour table en
PMMA• Base para mesa en PMMA
ISTRUZIONI DI MONTAGGIO > Lampada da tavolo • ASSEMBLY INSTRUCTIONS > table lamp • MONTAGEANLEITUNG >
Tischlampe • INSRUCTIONS DE MONTAGE > lampe de table • INSTRUCCIONES DE MONTAJE > lámpara de mesa
DESIGNED BY ZAFFERANO SRL IN ITALY, MADE IN PRC • Zafferano srl, Viale dell’Industria, 26 - 31055 Quinto di Treviso - TV - Italia • For more
information and updates visit our website • www.zafferanoitalia.com
17
