η PILOT 36-KANAŁOWY P-256/36
Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna
tel.: [phone], fax: [phone]
e-mail: [email protected]
www.zamel.com
Nie wyrzucać tego urządzenia do śmietnika razem z innymi odpadami! Aby uniknąć szkodliwego
wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach
do tego przeznaczonych. Elektrośmieci pochodzące z gospodarstwa domowego można oddać
bezpłatnie i w dowolnej ilości do utworzonego w tym celu punktu zbierania, a także do sklepu przy
okazji dokonywania zakupu nowego sprzętu.
ZAMEL Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego P-256/36
jest zgodny z dyrektywą 2014/53/UE.
Pełny tekst deklaracji zgodności UE jest dostępny pod następującym
adresem internetowym: www.zamel.com

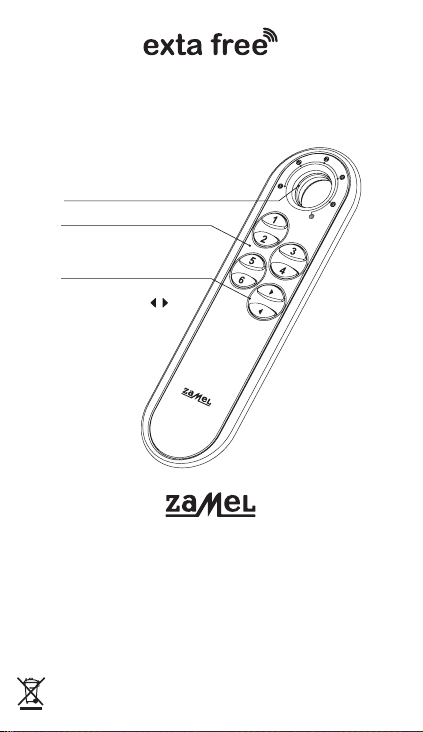

Sygnalizacja optyczna
pracy nadajnika
Klawisze sterowania (1 ÷ 6)
Klawisze wyboru banku
klawiszy ( )

DANE TECHNICZNE
Znamionowe napięcie zasilania: 3 V DC
Typ baterii: CR2032
Trwałość baterii: 3 ÷ 5 lat (w zależności od użytko-
wania)
Liczba kanałów (przycisków): 36
Transmisja: radiowa 868 MHz
Moc nadawania: ERP < 20 mW
Sposób transmisji: jednokierunkowa
Kodowanie: transmisja z adresacją
Zasięg: do 300 m w terenie otwartym
Sygnalizacja nadawania/rozłado-
wania baterii: 5 x dioda LED czerwona
Temperatura pracy: -10 ÷ +55 oC
Pozycja pracy: dowolna
Stopień ochrony obudowy: IP20 (PN-EN 60529)
Klasa ochronności: III
Stopień zanieczyszczenia: 2
Wymiary: 152 x 43 x 17,5 mm
Waga: 0,056 kg
Zgodność z normami: PN-ETSI EN 300 220-1,
PN-ETSI EN 300 220-2
OPIS
Pilot 36-kanałowy P-256/36 jest uniwersalnym nadajnikiem, umożliwia-
jącym realizację funkcji sterowania takich jak: sterowanie oświetleniem,
podnoszenie/opuszcznie rolet okiennych (do 18 rolet okiennych), otwie-
ranie/zamykanie bram wjazdowych i garażowych itp. Pilot wyposażony
jest w elementy podświetlające (sygnalizujące wybrany bank klawiszy
oraz nadawanie) oraz ergonomiczną silikonową klawiaturę.
CECHY
● Zdalne sterowanie odbiornikami systemu EXTA FREE,
● możliwość niezależnego sterowania 36 odbiornikami lub 18 roleta-
mi,
● duży zasięg działania (do 300 m),
● zasilanie bateryjne,
● nowoczesny design,
● wbudowany w obudowę magnes, umożliwiający przyczepienie pilota
do metalowej powierzchni (metalowy uchwyt w zestawie)
● sygnalizacja optyczna wybranego banku klawiszy, wysyłania infor-
macji oraz stanu baterii,
● możliwość jednoczesnego załączenia/wyłączenia dowolnej ilości
odbiorników systemu EXTA FREE.

DZIAŁANIE
Po naciśnięciu przycisku, pilot wysyła sygnał o częstotliwości 868
MHz, sterujący odbiornikami EXTA FREE. Procedura programowa-
nia urządzenia (wpisywania nadajnika do pamięci odbiornika)
opisana jest w instrukcjach obsługi poszczególnych odbiorni-
ków systemu EXTA FREE. Zasięg (do 300 m w zależności od odbior-
nika) można zwiększyć stosując retransmiter lub kilka retransmiterów
RTN-01.
DZIAŁANIE NADAJNIKA
Przy pomocy klawiszy , należy wybrać bank klawiszy. Wybrany
bank klawiszy sygnalizowany jest świeceniem pojedynczej diody
przy numerze banku (dla banków od 1 do 5), wybranie banku numer
6 sygnalizowane jest świeceniem wszystkich 5 diod.
Przy naciskaniu klawiszy sterowania od 1 do 6 wysyłane są komen-
dy radiowe co jest sygnalizowane mruganiem diody przy numerze
wybranego banku w momencie naciśnięcia i zwolnienia przycisku
(wyjątkiem jest mruganie równocześnie diody banku 2 i 4 przy nada-
waniu komend z banku 6).
Kilkukrotne mruganie diody podczas naciśnięcia i puszczenia klawi-
sza sterowania świadczy o rozładowanej baterii w nadajniku, którą
należy wymienić
Uwaga: Bank 6 jest dedykowany do realizacji funkcji sterowania
centralnego (centralne włączenie lub wyłączenie kilku odbiorni-
ków lub rolet), ale równocześnie może być użyty jak zwykły bank
z klawiszami sterowania.
WYMIANA BATERII
Stan rozładowania baterii sygnalizowany jest kilkukrotnym zapa-
leniem się diody LED w czasie nadawania.
Odkręcić dwa wkręty mocujące znajdujące się na dolnej części pilo-
ta.
Ściągnąć górną pokrywę wraz z silikonową klawiaturą.
Wysunąć baterię z zacisku.
Zamontować nową baterię. Należy zwrócić uwagę na polaryzację
baterii, oznaczoną na zacisku. Nieprawidłowe zamontowanie baterii
może doprowadzić do uszkodzenia urządzenia.
Założyć górną pokrywę wraz z klawiaturą i dokręcić wkręty mocują-
ce.
UWAGA: Podczas wymiany baterii, przed jej włożeniem do zacisku, sugeruje
się przytrzymanie dowolnego przycisku nadajnika przez około 5 s. Po włożeniu
baterii kilka razy nacisnąć przycisk nadawania w celu sprawdzenia poprawno-
ści działania. Jeśli nadajnik nie reaguje - czynność wymiany tej samej baterii
powtórzyć.
NIEBEZPIECZEŃSTWO EKSPLOZJI W PRZYPADKU ZASTĄPIENIA
BATERII BATERIĄ NIEWŁAŚCIWEGO TYPU.
ZUŻYTYCH BATERII POZBYWAĆ SIĘ ZGODNIE Z INSTRUKCJĄ.

WSPÓŁPRACA I ZASIĘG DZIAŁANIA
Symbol ROP-
01
ROP-
02
ROB-
01
SRP-
02
SRP-
03
RWG-
01
ROМ-
01
ROМ-
10
RDP-
01
RTN-
01
RNK-02 180 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 180 m 250 m
RNK-04 180 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 180 m 250 m
P-256/36 230 m 250 m 250 m 250 m 250 m 300 m 300 m 300 m 230 m 300 m
P-257/4 (2) 180 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 180 m 250 m
RNМ-10 230 m 250 m 250 m 250 m 250 m 300 m 300 m 300 m 230 m 300 m
RNP-01 160 m 180 m 180 m 180 m 180 m 200 m 200 m 200 m 160 m 200 m
RNP-02 160 m 180 m 180 m 180 m 180 m 200 m 200 m 200 m 160 m 200 m
RNL-01 160 m 180 m 180 m brak* brak* 200 m 200 m 200 m 160 m 200 m
RTN-01 200 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 200 m 250 m
RCR-01 160 m 180 m 180 m brak* brak* 200 m 200 m 200 m 160 m 200 m
RXМ-01 230 m 250 m 250 m 250 m 250 m 300 m 300 m 300 m 230 m 300 m
* - nadajniki 1-kanałowe nie współpracują ze sterownikami rolet
UWAGA! Podany zasięg działania dotyczy przestrzeni otwartej, czyli warunków
idealnych, bez przeszkód. Jeżeli pomiędzy nadajnikiem a odbiornikiem znajdują
się przeszkody, należy przewidzieć zmniejszenie zasięgu działania odpowiednio
dla: cegła od 10 do 40%, drewna i gipsu od 5 do 20%, betonu zbrojonego od 40
do 80%, metalu od 90 do 100%, szkła od 10 do 20%. Negatywny wpływ na zasięg
działania mają też napowietrzne i podziemne linie energetyczne dużej mocy oraz
nadajniki telefonii komórkowej umieszczone w bliskiej odległości urządzeń.

∆ 36-CHANNEL REMOTE CONTROL P-256/36
Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna
tel.: [phone], fax: [phone]
e-mail: [email protected]
www.zamel.com
Hereby, ZAMEL Sp. z o. o. declares that the radio equipment type P-256/36
is in compliance with Directive 2014/53/EU.
The full text of the EU declaration of conformity is available at
the following internet address: www.zamel.com
Optic signalling of trans-
mitter’s operation
Numerical keyboard (1 ÷ 6)
Buttons selecting the
bank of buttons ( )
Do not dispose of this device with other waste! In order to avoid harmful effects on the environment and
human health, the used device should be stored in designated areas. For this purpose, you can dispose
of household waste free of charge and in any quantity to a collection point set up, as well as to the shop
when you buy new equipment.

TECHNICAL DATA
Input rated voltage: 3 V DC
Battery type: CR2032
Battery life: 3 ÷ 5 years (depending on use)
Number of channels: 36
Transmission: radio 868 MHz
Maximum transmit power: ERP < 20 mW
Coding way: unidirectional
Coding: addressing transmission
Range: up to 300 m in the open area
Optic signalling of transmitting/
battery status: 5 x LED red diode
Ambient temperature range: -10 ÷ +55 oC
Operating position: free
Casing protection degree: IP20 (EN 60529)
Protection level: III
Pollution degree: 2
Dimensions: 152 x 43 x 17,5 mm
Weight: 0,056 kg
Reference standard: ETSI EN 300 220-1,
ETSI EN 300 220-2
DESCRIPTION
The 36-channel remote control is a multi-purpose transmitter, which re-
alises the control function of: lighting, roller blinds raising / lowering (up
to 18 roller blinds), driveways and garage gates opening / closing, etc.
The remote control is equipped with backlight components (signalling
the selected bank of buttons and transmission) and with an ergonomic
rubber keyboard.
FEATURES
● Remote control of EXTA FREE system receivers,
● possibility of independent control of 36 receivers or 18 roller blinds,
● wide operation range (up to 300 m),
● battery powered,
● modern design,
● magnet mounted in the casing allows the remote control to be at-
tached to metal surfaces (metal grip included),
● optical signalling of the selected bank of buttons, of signal transmis-
sion and battery status,
● possibility of simultaneous switching on/switching off any number of
EXTA FREE system receivers.

OPERATION
After pressing the push-button the remote control sends a signal on
868 MHz which controls EXTA FREE receivers. Device programming
procedure (adding a transmitter to the transmitter’s memory) is
described in manual instruction of particular EXTA FREE system
receivers. The range (up to 300 m depending on a receiver) can be
changed by means of a retransmitter or few RTN-01 retransmitters.
TRANSMITTER’S OPERATION
By means of buttons , choose the bank of buttons. The selected
bank is indicated by a switched on single LED diode at the bank
number (for banks from 1 to 5), selecting bank number 6 is signalled
by all 5 LED diodes.
While pressing the control buttons from 1 to 6 radio commands are
sent. The above is indicated by a ashing LED diode at the selected
bank number when the button is pressed and released (the excep-
tion is the ashing LED of bank 2 and 4 while transmitting a com-
mand from bank 6).
The repeated LED diode ashing while pressing and releasing the
control button indicates the low battery status in the transmitter. It
must be replaced.
Caution: Bank 6 is dedicated to realise the central control function
(central switching on or switching off of a few receivers or roller
blinds), but at the same time it can be used as a simple bank with
control buttons.
BATTERY CHANGE
Battery discharge status is signalled by several LED red diode
ashes during transmission time.
Remove the screws from the bottom part of the remote control.
Remove the upper cover with the silicon keyboard.
Remove the battery from the latch.
Mount a new battery. Watch battery polarisation marked on the
latch. Wrong battery mounting may cause device damage.
Place back the top cover with the keyboard and tighten the screws.
CAUTION: While changing the battery, it is suggested to press any of the but-
tons for about 5 seconds before putting it into a latch. Next press transmission
button several times to check its operation. If the transmitter does not work
properly repeat the battery change procedure.
SUBSTITUTING THE BATTERY WITH ANY BATTERY OF
INCORRECT TYPE MAY CAUSE AN EXPLOSIVE HAZARD.
DISPOSE OF USED BATTERIES AS STATED IN THE MANUAL.

COOPERATION AND OPERATING RANGE
Symbol ROP-
01
ROP-
02
ROB-
01
SRP-
02
SRP-
03
RWG-
01
ROМ-
01
ROМ-
10
RDP-
01
RTN-
01
RNK-02 180 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 180 m 250 m
RNK-04 180 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 180 m 250 m
P-256/36 230 m 250 m 250 m 250 m 250 m 300 m 300 m 300 m 230 m 300 m
P-257/4 (2) 180 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 180 m 250 m
RNМ-10 230 m 250 m 250 m 250 m 250 m 300 m 300 m 300 m 230 m 300 m
RNP-01 160 m 180 m 180 m 180 m 180 m 200 m 200 m 200 m 160 m 200 m
RNP-02 160 m 180 m 180 m 180 m 180 m 200 m 200 m 200 m 160 m 200 m
RNL-01 160 m 180 m 180 m * * 200 m 200 m 200 m 160 m 200 m
RTN-01 200 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 200 m 250 m
RCR-01 160 m 180 m 180 m * * 200 m 200 m 200 m 160 m 200 m
RXМ-01 230 m 250 m 250 m 250 m 250 m 300 m 300 m 300 m 230 m 300 m
* 1-channel transmitters do not cooperate with roller blind controllers.
CAUTION: The given range concerns open area - an ideal condition without any
natural or articial obstacles. If there are some obstacles between a transmitter
and a receiver, it is advisable to decrease the range according to: wood and plas-
ter: from 5 to 20 %, bricks: from 10 to 40 %, reinforced concrete: from 40 to 80 %,
metal: from 90 to 100% , glass: from 10 to 20 %, Over- and underground medium
and high electrical power lines, radio and television transmitters, GSM transmit-
ters set close to a device system have also a negative inuence on the range.

û 36- KANAL FERNBEDIENUNG P-256/36
Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna
tel.: [phone], fax: [phone]
e-mail: [email protected]
www.zamel.com
Optische Anzeige der
ausgewählten Speicherbank
Taster (1 ÷ 6)
Auswahltasten ( )
Hiermit erklärt ZAMEL Sp. z o. o., dass der Funkanlagentyp P-256/36
der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar: www.zamel.com
Entsorgen Sie dieses Gerät nicht mit anderem Abfall! Um schädliche Auswirkungen auf die Umwelt
und die menschliche Gesundheit zu vermeiden, sollten die verwendeten Geräte in ausgewiesenen
Bereichen gelagert werden. Haushalts-Elektrogeräte können kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte an den Shop zurückgegeben werden.

TECHNISCHE DATEN
Nennanschlussspannung: 3 V DC
Batterietyp: CR2032
Lebensdauer der Batterie: 3 ÷ 5 Jahre (je nach Benutzung)
Kanalanzahl: 36
Funkfrequenz: 868 MHz
Maximale Sendeleistung: ERP < 20 mW
Übertragung: in eine Richtung
Verschlüsselung: Übertragung mit Adressierung
Reichweite: ca. 300 m im Freien
Optische Anzeige für
Übertragungs-/Batteriestatus: 5 x rote LED
Temperaturbereich: -10 ÷ +55 oC
Montageausrichtung: beliebig
Gehäuse Schutzklasse: IP20 (PN-EN 60529)
Schutzklasse: III
Verschmutzungsgrad: 2
Abmessungen: 152 x 43 x 17,5 mm
Gewicht: 0,0560 kg
Geprüft nach: PN-ETSI EN 300 220-1
PN-ETSI EN 300 220-2
BESCHREIBUNG
Die 36- Kanal Fernbedienung P-256/36 ist ein Sender der EXTA FREE
Serie. Die Fernbedienung führt folgende Steuerungsfunktionen aus: Be-
leuchtungssteuerung, Rollladensteuerung (bis zu 18 Rollladen) und Ga-
ragentorsteuerung. Die Fernbedienung verfügt über einen Magneten an
der Geräterückseite.
EIGENSCHAFTEN
● Funkfernsteuerung für alle EXTA FREE Empfänger,
● unabhängige Steuerung von 36 Empfängern und bis zu 16 Rollladen,
● hohe Reichweite (ca. 300 m im Freien),
● batteriebetrieben,
● modernes Design,
● ein eingebauter Magnet an der Geräterückseite ermöglicht eine Be-
festigung an Metalloberächen (Halter im Lieferumfang enthalten),
● Optische Anzeige für Übertragungs-/Batteriestatus,
● gleichzeitiges Einschalten/Ausschalten von beliebig vielen EXTA
FREE Empfängern möglich.

FUNKTIONSWEISE
Das Drücken einer Taste an der 36- Kanal- Fernbedienung P-256/36 ver-
ursacht eine Signalübertragung (Funkfrequenz 868 MHz). Dieses Signal
steuert alle Empfänger der EXTA FREE Serie. Das Programmierungs-
verfahren (Sender/Empfänger) ist in den Gebrauchsanleitungen
einzelner EXTA FREE Geräte beschrieben. Die Reichweite (bis zu 300
m, abhängig vom Empfänger) kann durch einen Zwischensender RTN-
01 vergrößert werden.
FUNKTIONSWEISE
Wählen Sie mit den Auswahltasten , eine Bank. Die ausgewählte
Bank wird durch Leuchten der jeweiligen LED an der Fernbedienung
angezeigt. Die Bank 6 wird durch Leuchten aller 5 LEDs angezeigt.
Das Drücken der Tasten 1-6 verursacht eine Funkübertragung, die
durch Blinken einer LED angezeigt wird.
Eine leere Batterie wird während der Funkübertragung durch mehr-
faches Aueuchten einer LED signalisiert.
Hinweis: Die Bank 6 ist für eine zentrale Steuerung von z.B. Roll-
ladensteuerungen vorgesehen.
BATTERIEWECHSEL
Eine leere Batterie wird während der Funkübertragung durch mehr-
faches Aueuchten einer LED signalisiert.
Lösen Sie die zwei Schrauben an der Geräteunterseite
Entfernen Sie die Oberseite inkl. der Silikon-Tastatur
Entfernen Sie die Batterie
Ersetzen Sie die Batterie und achten Sie auf die Polung (eine nicht-
ordnungsgemäße Polung kann zu Beschädigungen am Gerätführen)
Setzen Sie die zuvor entfernte Gehäuseoberseite auf dieGehäuseun-
terseite und schrauben Sie diese fest.
HINWEIS: Drücken Sie während dem Batterietausch und bevor dem Einsetzen
der Batterie in die Batterieklemme eine beliebige Taste ca. 5 Sekunden lang.
Drücken Sie nach dem Batteriewechsel eine beliebige Taste, um den ordungs-
gemäßen Betrieb sicherzustellen. Wiederholen Sie den Batteriewechsel wenn
der Sender nicht reagiert.
EXPLOSIONSGEFAHR BEIM TAUSCH DER BATTERIE GEGEN
EINE UNORDNUNGSGEMÄSSE BATTERIE.
ALTE BATTERIEN SING GEMÄSS DER ANWEISUNG
ZU ENTSORGEN.

KOMPATIBILITÄT UND REICHWEITE
Symbol ROP-
01
ROP-
02
ROB-
01
SRP-
02
SRP-
03
RWG-
01
ROМ-
01
ROМ-
10
RDP-
01
RTN-
01
RNK-02 180 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 180 m 250 m
RNK-04 180 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 180 m 250 m
P-256/36 230 m 250 m 250 m 250 m 250 m 300 m 300 m 300 m 230 m 300 m
P-257/4 (2) 180 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 180 m 250 m
RNМ-10 230 m 250 m 250 m 250 m 250 m 300 m 300 m 300 m 230 m 300 m
RNP-01 160 m 180 m 180 m 180 m 180 m 200 m 200 m 200 m 160 m 200 m
RNP-02 160 m 180 m 180 m 180 m 180 m 200 m 200 m 200 m 160 m 200 m
RNL-01 160 m 180 m 180 m -* -* 200 m 200 m 200 m 160 m 200 m
RTN-01 200 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 200 m 250 m
RCR-01 160 m 180 m 180 m -* -* 200 m 200 m 200 m 160 m 200 m
RXМ-01 230 m 250 m 250 m 250 m 250 m 300 m 300 m 300 m 230 m 300 m
* Diese Sender sind mit den Empfängern SRP-02 und SRP-03 nicht kom-
patibel
HINWEIS! Die in der Tabelle angegebene Reichweite gilt für einen Betrieb des
Geräts im Freien, d.h. unter idealen Bedingungen.Wenn zwischen Sender und
Empfänger Hindernisse vorhandensind, kann die Reichweite wie folgt abneh-
men: Ziegel von 10 - 40%, Holz und Gips 5- 20%, Beton 40- 80%, Metall 90- 100%,
Glas 10-20%. Negative Einüsse im Bezug auf die Reichweite haben Stromleitun-
gen und anliegende Mobilfunksender.

Β TÉLÉCOMMANDE À 36 CANAUX P-256/36
Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna
tel.: [phone], fax: [phone]
e-mail: [email protected]
www.zamel.com
Signalisation optique du
fonctionnement de l’émetteur
Clavier numérique (1 ÷ 6)
Boutons de sélection
de la banque de
boutons ( )
Le soussigné, ZAMEL Sp. z o. o., déclare que l’équipement radioélectrique du type P-256/36
est conforme àla directive 2014/53/UE.
Le texte complet de la déclaration UE de conformitéest disponible
àl’adresse internet suivante: www.zamel.com
Ne jetez pas cet appareil dans la poubelle avec d’autres déchets ! Pour éviter l’impact nocif sur
l’environnement et la santé humaine, l’appareil usagé doit être mis à la décharge dans des lieux
destinés à cette n. Les déchets électriques provenant des ménages peuvent être remis gratuitement
et en toutes quantités à un point de collecte dédié, tout comme à un magasin lors de l’achat de
nouveaux équipements.

DONNÉES TECHNIQUES
Tension d’alimentation nominale: 3 V DC
Type de piles: CR2032
Durée de vie des piles: 3 ÷ 5 ans (selon usage)
Nombre de canaux: 36
Transmission: radio 868 MHz
Puissance d’émission maximale: ERP < 20 mW
Mode de transmission: unidirectionnel
Codage: sur terrain ouvert
Portée: jusqu’à 300 m sur terrain ouvert
Signalisation optique de l’émission/
statut des piles: 5 x diode LED rouge
Température de travail: -10 ÷ +55 oC
Position de travail: quelconque
Degré de protection du boîtier: IP20 (EN 60529)
Classe de protection: III
Degré de pollution: 2
Dimensions: 152 x 43 x 17,5 mm
Poids: 0,056 kg
Conformité aux normes: ETSI EN 300 220-1,
ETSI EN 300 220-2
DESCRIPTION
La télécommande à 36 canaux est un émetteur polyvalent qui permet de
réaliser des fonctions de contrôle comme: commande d’éclairage, ouver-
ture / fermeture de volets (jusqu’à 18 volets), ouverture / fermeture des
portes d’entrée et de garage, etc. La télécommande est équipée d’élé-
ments de rétro-éclairage (signalant la banque sélectionnée de boutons
et de transmission) et avec un clavier en caoutchouc ergonomique.
CARACTÉRISTIQUES
● télécommande des récepteurs du système EXTA FREE,
● possibilité de contrôle indépendant de 36 récepteurs ou 18 volets,
● grande portée d’action (jusqu’à 300 m),
● alimentation par piles,
● design moderne,
● aimant intégré dans le boîtier du dispositif qui permet d’installer la
télécommande à une surface métallique (poignée métallique incluse),
● Signalisation optique de la banque de boutons sélectionnée, de la
transmission du signal et de l’état des piles,
● possibilité d’activation/désactivation simultanée d’un nombre quel-
conque de récepteurs du système EXTA FREE.

FONCTIONNEMENT
Après avoir appuyé sur la touche, l’émetteur envoie un signal d’une
fréquence de 868 MHz, qui contrôle à distance les récepteurs EXTA
FREE. La procédure de programmation de l’appareil (d’enregistre-
ment de l’émetteur dans la mémoire du récepteur) est décrite dans
le manuel d’utilisation de chaque récepteur du système EXTA
FREE. La portée (jusqu’à 300 m selon le type de récepteur) peut être
changée en utilisant un ou plusieurs retransmetteurs RTN-01.
FONCTIONNEMENT DU TRANSMETTEUR
Grâce aux boutons , choisissez la banque de boutons. La banque
sélectionnée est indiquée par l’allumage d’une diode LED unique
au numéro de banque (pour les banques de 1 à 5), la sélection la
banque 6 est signalée par les 5 diodes LED.
En appuyant sur les boutons de commande de 1 à 6 des commandes
radio sont envoyées. Ce qui précède est indiqué par une diode LED
qui clignote au numéro de banque sélectionné lorsque la touche est
pressée et relâchée (l’exception est le clignotement de la LED de
la banque 2 et 4 pendant la transmission d’une commande de la
banque 6).
Le clignotement répétitif de la diode LED en pressant et en relachant
le bouton de contrôle indique un état de piles faible dans le transmet-
teur. Elles doivent être remplacées.
Attention: La banque 6 est dédiée à la réalisation de la fonction
de commande centrale (centralisation de la mise en marche ou
l’arrêt de quelques récepteurs ou volets), en même temps elle
peut être utilisée comme une simple banque avec des boutons de
commandes.
REMPLACEMENT DE LA PILE
L’état de déchargement de la pile est signalé par quelques cligno-
tements de la diode LED au cours de la transmission.
Retirez les vis de la partie inférieure de la télécommande.
Retirez le couvercle supérieur avec le clavier de silicone.
Enlevez la pile de sa pince.
Installez une pile neuve. Respectez la polarité indiquée sur la
pince de la pile. L’installation incorrecte des piles peut endom-
mager l’appareil.
Remettez le couvercle supérieur avec le clavier et serrer les vis.
ATTENTION: Lors du remplacement de la pile, avant de l’insérer dans sa pince,
il est suggéré de maintenir une touche quelconque de l’émetteur pendant envi-
ron 5 secondes. Après avoir inséré la pile, appuyez plusieurs fois sur la touche
de télécommande pour vérier son bon fonctionnement. Si l’émetteur ne ré-
pond pas - répétez les opérations de remplacement pour la même pile.
DANGER D’EXPLOSION EN CAS DE REMPLACEMENT DE LA
BATTERIE AVEC UNE BATTERIE DU TYPE INAPPROPRIÉ.
ÉLIMINER LES BATTERIES USÉES CONFORMÉMENT
AU MODE D’EMPLOI.

COOPÉRATION ET PORTÉE D’ACTION
Symbole ROP-
01
ROP-
02
ROB-
01
SRP-
02
SRP-
03
RWG-
01
ROМ-
01
ROМ-
10
RDP-
01
RTN-
01
RNK-02 180 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 180 m 250 m
RNK-04 180 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 180 m 250 m
P-256/36 230 m 250 m 250 m 250 m 250 m 300 m 300 m 300 m 230 m 300 m
P-257/4 (2) 180 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 180 m 250 m
RNМ-10 230 m 250 m 250 m 250 m 250 m 300 m 300 m 300 m 230 m 300 m
RNP-01 160 m 180 m 180 m 180 m 180 m 200 m 200 m 200 m 160 m 200 m
RNP-02 160 m 180 m 180 m 180 m 180 m 200 m 200 m 200 m 160 m 200 m
RNL-01 160 m 180 m 180 m néant* néant* 200 m 200 m 200 m 160 m 200 m
RTN-01 200 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 200 m 250 m
RCR-01 160 m 180 m 180 m néant* néant* 200 m 200 m 200 m 160 m 200 m
RXМ-01 230 m 250 m 250 m 250 m 250 m 300 m 300 m 300 m 230 m 300 m
* 1-les émetteurs à canal unique ne coopèrent pas avec les contrôleurs
de volets.
ATTENTION! Les portées d’action susvisées ne concernent que les espaces ou-
verts, c.-à-d. les conditions idéales, sans obstacles. Si des obstacles se trouvent
entre l’émetteur et le récepteur, il faut prévoir une diminution de la portée d’ac-
tion, respectivement pour: la brique - de 10 à 40%, le bois et le plâtre - de 5 à 20%,
le béton armé - de 40 à 80%, le métal - de 90 à 100%, le verre - de 10 à 20%. Un
impact négatif sur la portée d’action de la télécommande est également exercé
par les lignes électriques aériennes et souterraines de grande puissance et les
émetteurs de téléphonie mobile placés à proximité de l’appareil.

ý MANDO A DISTANCIA DE 36 CANALES P-256/36
Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna
tel.: [phone], fax: [phone]
e-mail: [email protected]
www.zamel.com
Indicación óptica de funciona-
miento del transmisor
Teclas de control (1 ÷ 6)
Teclas de selección
del conjunto de teclas
()
Por la presente, ZAMEL Sp. z o. o. declara que el tipo de equipo radioeléctrico P-256/36
es conforme con la Directiva 2014/53/UE.
El texto completo de la declaración UE de conformidad estádisponible
en la dirección Internet siguiente: www.zamel.com
¡No tirar este dispositivo a la basura junto con otros residuos! Para evitar un efecto perjudicial
en el medio ambiente y la salud humana, el dispositivo gastado debe desecharse en los lugares
designados. Los residuos eléctricos del hogar se pueden entregar de forma gratuita sin importar la
cantidad al punto de recogida especial, así como a la tienda en caso de comprar un nuevo dispositivo.

DATOS TÉCNICOS
Tensión de alimentación nominal: 3 V DC
Tipo de batería: CR2032
Duración de la batería: 3 ÷ 5 años (dependiendo del uso)
Número de canales: 36
Transmisión por radio 868 MHz
Máxima potencia de transmisión: ERP < 20 mW
Modo de transmisión unidireccional
Codicación transmisión con direccionamiento
Rango de operación: hasta 250 en campo abierto
Indicación de transmisión/batería
baja: 5 x LED rojo
Temperatura de funcionamiento: -10 ÷ +55°C
Posición de funcionamiento: cualquiera
Grado de protección de la
carcasa: IP20 (PN-EN 60529)
Clase de protección: III
Grado de contaminación: 2
Dimensiones: 152 x 43 x 17,5 mm
Peso: 0,056 kg
Conformidad con normas: PN-ETSI EN 300 220-1
PN-ETSI EN 300 220-2
DESCRIPCIÓN
El mando a distancia de 36 canales P-256/36 es un transmisor universal
que permite implementar las funciones de control de iluminación, subi-
da/bajada de persianas (hasta 18 persianas), apertura/cierre de puertas
de entrada y garajes, etc. El mando a distancia cuenta con elementos
de retroiluminación (que indican el conjunto de teclas seleccionado y la
transmisión) y un teclado ergonómico en silicona.
CARACTERÍSTICAS
● Control remoto de receptores del sistema EXTA FREE,
● capacidad de control independiente de 36 receptores o 18 persianas,
● amplio rango de operación (hasta 300 m),
● alimentación por batería,
● diseño moderno,
● el imán integrado en la carcasa permite jar el mando a distancia a
una supercie metálica (el soporte metálico está incluido),
● indicación óptica del conjunto de teclas seleccionado, envío de infor-
maciones y estado de la batería,
● capacidad de activar/desactivar simultáneamente cualquier número
de receptores del sistema EXTA FREE.

FUNCIONAMIENTO
Cuando se pulsa el pulsador, el mando a distancia envía una señal con
una frecuencia de 868 MHz que controla los receptores EXTA FREE. El
procedimiento de programación del dispositivo (introducción del trans-
misor en la memoria del receptor) se describe en el manual de usuario
de cada uno de los receptores del sistema EXTA FREE. El rango (hasta
300 m, dependiendo del receptor) se puede aumentar usando uno o
varios retransmisores RTN-01.
FUNCIONAMIENTO DEL TRANSMISOR
Utilizando las teclas , seleccione el conjunto de teclas. El conjun-
to de teclas seleccionado se indica por el encendido de un solo LED
del número del conjunto (para los conjuntos de 1 a 5), la selección
del conjunto 6 se indica por el encendido de todos los 5 LEDs.
Al pulsar las teclas de control de 1 a 6, se envían los comandos
radio indicados por el parpadeo del LED del número del conjunto de
teclas seleccionado en el momento en que se presiona y suelta el
pulsador (excepto el parpadeo simultáneo del LED de los conjuntos
2 y 4 cuando se transmiten los comandos del conjunto 6).
El parpadeo repetido del LED cuando se pulsa y suelta la tecla de
control indica que la batería del transmisor está descargada y debe
ser substituida.
Nota: El conjunto de teclas 6 está dedicado a las funciones de
control central (activación o desactivación central de varios re-
ceptores o persianas), pero también se puede utilizar como un
conjunto de teclas de control común.
SUSTITUCIÓN DE LA BATERÍA
El estado de batería baja se indica por el encendido repetido del
LED en el momento de la transmisión.
Destornille los dos tornillos de jación en la parte inferior del mando a
distancia.
Retire la tapa superior con el teclado de silicona.
Retire la batería del terminal.
Instale la nueva batería. Preste atención a la polaridad de la ba-
tería marcada en el terminal. La instalación inadecuada de la
batería puede dañar el dispositivo.
Vuelva a montar la tapa superior con el teclado y apriete los tornillos
de jación.
NOTA: Al sustituir la batería, antes de insertarla en el terminal, se recomienda
mantener presionado cualquier pulsador del transmisor durante unos 5 segun-
dos. Después de insertar la batería, pulse el pulsador de transmisión varias
veces para vericar su funcionamiento. Si el transmisor no responde, repita la
operación de sustitución de la misma batería.
RIESGO DE EXPLOSIÓN SI SE SUSTITUYE LA PILA CON UNA DE
TIPO INOCORRECTO.
LAS PILAS USADAS DEBEN ELIMINARSE SEGÚN LO INDICADO
EN EL MANUAL DE INSTRUCCIONES.

COMPATIBILIDAD Y RANGO DE OPERACIÓN
Símbolo ROP-
01
ROP-
02
ROB-
01
SRP-
02
SRP-
03
RWG-
01
ROМ-
01
ROМ-
10
RDP-
01
RTN-
01
RNK-02 180 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 180 m 250 m
RNK-04 180 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 180 m 250 m
P-256/36 230 m 250 m 250 m 250 m 250 m 300 m 300 m 300 m 230 m 300 m
P-257/4 (2) 180 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 180 m 250 m
RNМ-10 230 m 250 m 250 m 250 m 250 m 300 m 300 m 300 m 230 m 300 m
RNP-01 160 m 180 m 180 m 180 m 180 m 200 m 200 m 200 m 160 m 200 m
RNP-02 160 m 180 m 180 m 180 m 180 m 200 m 200 m 200 m 160 m 200 m
RNL-01 160 m 180 m 180 m n/a* n/a* 200 m 200 m 200 m 160 m 200 m
RTN-01 200 m 200 m 200 m 200 m 200 m 250 m 250 m 250 m 200 m 250 m
RCR-01 160 m 180 m 180 m n/a* n/a* 200 m 200 m 200 m 160 m 200 m
RXМ-01 230 m 250 m 250 m 250 m 250 m 300 m 300 m 300 m 230 m 300 m
* los transmisores monocanales no son compatibles con los controlado-
res de persianas
¡NOTA! El rango de operación especicado se aplica al campo abierto, es decir,
condiciones perfectas, sin obstáculos. Si hay obstáculos entre el transmisor y
el receptor, debe reducirse el rango de operación respectivamente para: ladrillo
- de 10 a 40%, madera y yeso - de 5 a 20%, hormigón armado - de 40 a 80%, metal -
de 90 a 100%, vidrio - de 10 a 20%. Las líneas eléctricas aéreas y subterráneas de
alta potencia, así como las estaciones base de telefonías móviles instaladas en
proximidad de dispositivos también afectan el rango de operación.
