Zehnder Rittling ComfoAir 70 Quick start guide

ComfoAir 70
Zubehör Wandeinbaurohr rund
Round mounting block
Accessoire Tube de montage mural rond
Accessorio tubo rotondo per montaggio a parete
Toebehoren mantelbuis rond
Przejście okrągłe do montażu w ścianie
Montagehinweise - Installation notes - Instructions de montage - Indicazioni per
il montaggio - Montageaanwijzingen - Wskazówki dotyczące montażu
Decorative radiators Comfortable indoor ventilation Heating and cooling ceiling systems Clean air solutions

2
Alle Rechte vorbehalten.
Die Zusammenstellung dieser Bedienungsanleitung erfolgte mit größter Sorgfalt. Dennoch haftet
der Herausgeber nicht für Schäden aufgrund von fehlenden oder nicht korrekten Angaben in dieser
Bedienungsanleitung. Bei Meinungsverschiedenheiten ist der deutsche Originaltext letztendlich
verbindlich.
All rights reserved.
This manual has been compiled with the utmost care. However, the publisher cannot be held liable
for any damage caused as a result of missing or incorrect information in this manual. In case of
disputes the German version of these instructions will be binding.
Tous droits reserves.
Ce manuel a ete compose avec le plus grand soin. L‘editeur ne peut neanmoins pas etre tenu
responsable de dommages decoulant d‘informations manquantes ou erronees dans ce manuel. En
cas de différend, seule la version allemand de ce mode d’emploi est contraignante.
Tutti i diritti riservati.
La presente documentazione e stata redatta con la massima attenzione. L‘editore non
puo comunque essere ritenuto responsabile di eventuali danni derivanti dalla mancanza o
dall‘inesattezza delle informazioni qui fornite. In caso di disaccordo, il testo tedesco leader.
Alle rechten voorbehouden.
Bij de samenstelling van deze handleiding is uiterste zorg betracht, de uitgever kan echter niet
verantwoordelijk worden gehouden voor enige schade ontstaan door het ontbreken of onjuist
vermelden van informatie in deze handleiding. In geval van onenigheid is de Duits tekst leidend.
Wszelkie prawa zastrzeżone.
Niniejsza instrukcja obsługi została sporządzona z najwyższą starannością. Wydawca nie ponosi
odpowiedzialności za jakiekolwiek szkody powstałe na skutek nieumieszczenia w niej informacji lub
umieszczenia w niej nieprawidłowych informacji. W przypadku sporów wiążąca jest wersja niniejszej
instrukcji w języku niemiecki.

3
Montageanleitung: Zubehör Wandeinbaurohr rund ..........................................................
Installation notes: Round mounting block .........................................................................
Instructions de montage: Accessoire Tube de montage mural rond .................................
Indicazioni per il montaggio: Accessorio tubo rotondo per montaggio a parete ................
Montageaanwijzingen: Toebehoren mantelbuis rond ........................................................
Wskazówki dotyczące montażu: Przejście okrągłe do montażu w ścianie ........................
4-5
6-7
8-9
10-11
12-13
14-15

4
Wandeinbaurohr rund
Verwendungszweck
Das Wandeinbaurohr rund besteht aus dem
PVC-Rohr und zwei Verschlussstopfen (Abb.1).
Es dient zur Aufnahme des Lüftungsgerätes
ComfoAir 70. Für die Montage des PVC-
Wand-Einbaurohres ist in der Außenwand eine
Kernlochbohrung ø270 mm vorzusehen. Die
nale Wanddicke muss im Bereich von min.
275 mm bis max. 600 mm liegen.
Vorbereitungsarbeiten
Wählen Sie einen passenden Montageort in
einer Außenwand. Achten Sie darauf, dass
ausreichend Platz zu Gegenständen und für
Wartungsarbeiten (jeweils mindestens
32 cm linksseitig, 42 cm rechtsseitig und 73 cm
oben - bezogen auf die Rohrachse des PVC-
Wand-Einbauohres im eingebauten Zustand)
vorhanden ist. Zur Entnahme des ComfoAir 70
aus dem PVC-Wandeinbaurohr
muss frontseitig ein Freiraum von 80 cm
bezogen auf die Innenseite der Außenwand
eingeplant werden.
Kernlochbohrung
Voraussetzung für eine ordnungsgemäße
Installation des ComfoAir 70 sind lotrechte
Wände.
Für die Kernlochbohrung ist auf eine
waagerechte Achse des Bohrloches zu
achten (Abb.2).
Der Durchmesser der Bohrung muss
mindestens 270 mm betragen!
Abb.1 - Wandeinbaurohr Abb.2 - Kernlochbohrung

5
Wandeinbaurohr rund
Installation des PVC-
Wandeinbaurohres
Das Gerät ist in Feuchträumen nur
außerhalb der Schutzbereiche der
Zonen 1 und 2 gemäß DIN 57100/VDE100 Teil
701 zu installieren!
Führen Sie das PVC-Wandeinbaurohr in
das Kernloch ein, und positionieren Sie es in
waagerechter Lage. Das PVC-Wandeinbaurohr
hat einen Außendurchmesser von 250 mm und
ist mit geeigneten Mitteln in der Bohrung zu
xieren. Zur Fixierung ist ausschließlich nicht
quellender Kleber oder Montageschaum zu
verwenden!
Beachten Sie dabei, dass die
Rohrachse ebenfalls waagerecht liegt
und die Kreisform des Rohres gewährleistet
bleibt (maximal zulässige Abweichung von der
Kreisform im Innendurchmesser des Rohres:
+/- 1,5 mm).
Vor Einbau des Lüftungsgerätes ist das PVC-
Wandeinbaurohr so anzupassen, dass es
bündig zur Oberäche der Fassade bzw. der
Innenwand abschließt (Abb.3). Dazu ist das
PVC-Wandeinbaurohr jeweils oberächenplan
zur fertigen Wand mit geeignetem Werkzeug
zu kürzen. Dichten Sie innen und außen den
Wandanschluss um das PVC-Wandeinbaurohr
mit geeignetem Dichtmittel ab (Abb.4).
Setzen Sie nach der Montage die
Verschlussstopfen wieder beidseitig auf das
PVC-Rohr.
Abb.4 - DichtmittelAbb.3 - PVC-Kernrohr einkürzen

6
Round mounting block
Intended use
The round mounting block consists of a PVC
pipe and two dust covers (Fig. 1). It is used
to hold the ComfoAir 70 ventilation unit. A
core hole of ø 270 mm (10 5/8 inch) must
be provided through the exterior wall for
installing the PVC mounting block. The nal
wall thickness must be within a range of min.
275 mm (10 13/16 inch) to max. 600 mm
(23 5/8 inch).
Preparatory work
Select a suitable installation location in an
exterior wall. Ensure that there is sufcient
space available for the ComfoAir 70 to be
mounted and for routine maintenance
(at least 32 cm (12 5/8 inch) on the left, 42 cm
(19 9/16 inch) on the right and 73 cm
(28 3/4 inch) above, all measured from the
centerline of the core hole). Ensure a minimum
clearance of 80 cm (31 1/2 inch) in front of
the interior surface of the wall to allow for
the ComfoAir 70 to be moved in and out of
the PVC pipe during installation and future
maintenance.
Core hole drilling
A plumb wall is required (Fig. 2).
The cored hole must be level and horizontal
through the exterior wall.
The cored hole must measure at least
270 mm (10 5/8 inch).

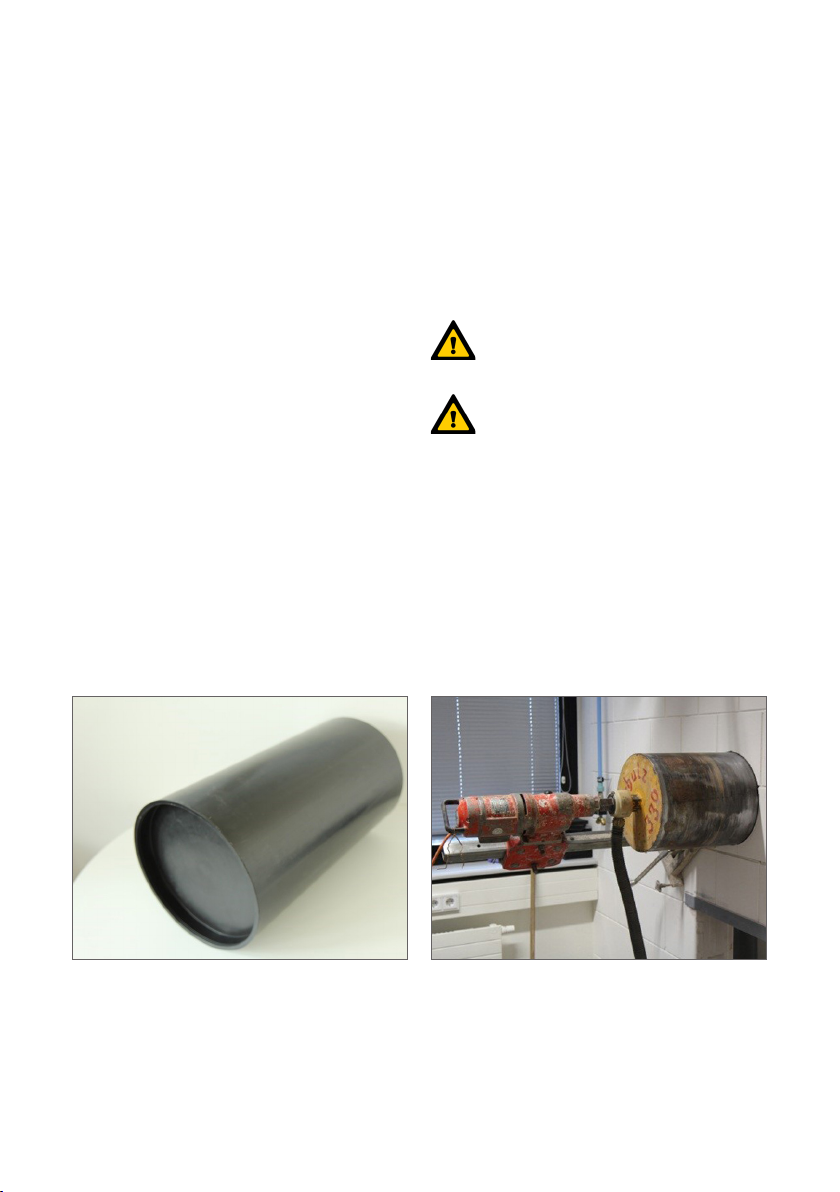

Fig. 1 – mounting block Fig. 2 – core hole drilling

7
Round mounting block
Installing the PVC mounting
block
The location of the ComfoAir 70 must
meet all local and national code
requirements. Ensure that proper clearance is
provided to other xtures in bathrooms or other
"wet" rooms.
Install the mounting block into the wall opening
and ensure it is level. The mounting block has
an external diameter of 250 mm (9 13/16 inch)
and must be securely fastened in the wall
opening. Only non-expanding adhesive or low
expansion foam may be used to secure the
mounting block in the opening.
Throughout the installation process,
ensure that the pipe remains level and
round (the inside diameter of the pipe must not
be out of round by more than 1.5 mm
(1/16 inch)).
Before installing the ventilation unit, the
mounting block must be cut to length so that it
is ush with the surface of the façade and the
interior surface of the wall (Fig. 3). Seal the gap
between the wall opening and the mounting
block with suitable sealant at both the interior
and exterior (Fig. 4).
After the installation, reapply the dust covers
to both sides of the PVC pipe.

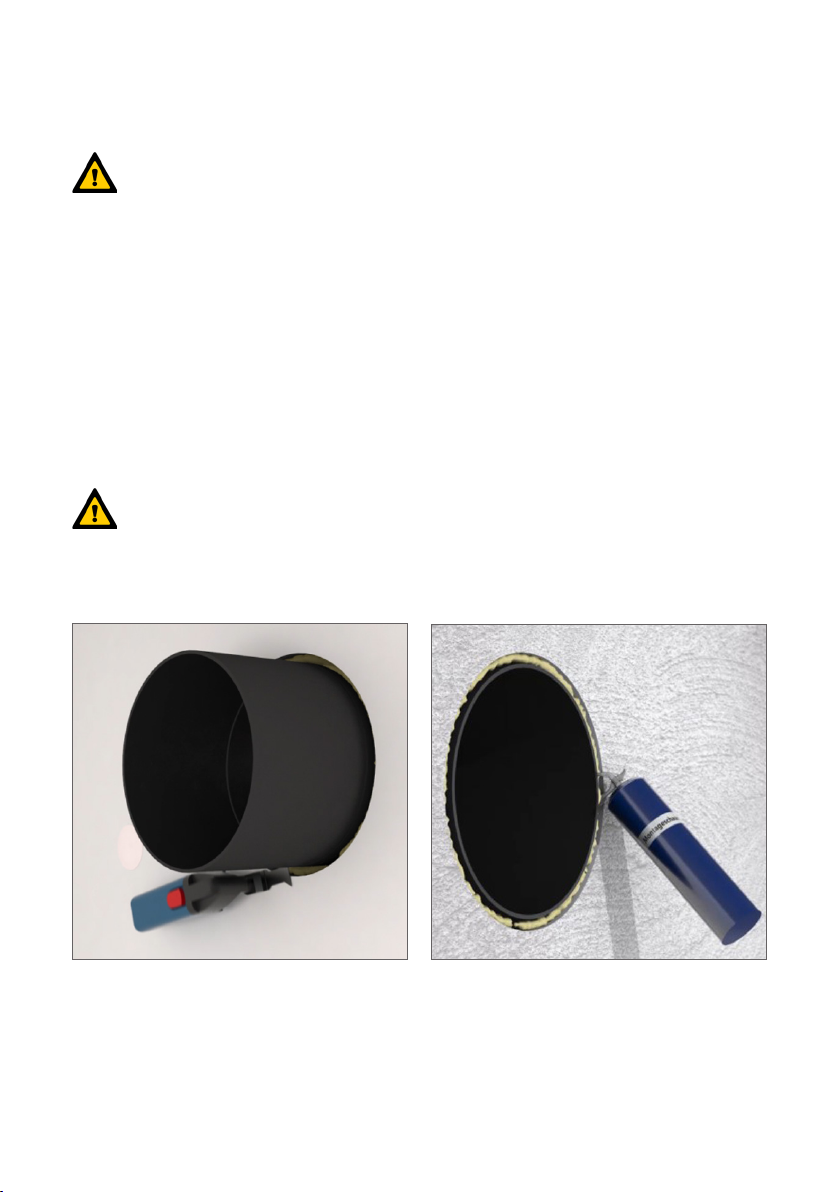

Fig. 4 – sealantFig. 3 – shortening the PVC pipe

8
Tube de montage mural rond
Utilisation prévue
Le tube de montage mural rond se compose
du tube en PVC et de deux bouchons de
fermeture (Fig. 1). Il sert à l’installation de
l’appareil de ventilation ComfoAir 70. Pour
la mise en place du tube de montage mural
en PVC, un avant-trou d’au moins 270 mm de
diamètre doit être prévu dans le mur extérieur.
L’épaisseur nale du mur doit être comprise
entre 275 mm minimum et 600 mm maximum.
Travaux préparatoires
Sélectionnez un emplacement de montage
approprié dans un mur extérieur. Veillez
à prévoir sufsamment de place par rapport
aux autres objets et pour les travaux de
maintenance (au moins 32 cm sur la gauche,
42 cm sur la droite et 73 cm vers le haut par
rapport à l’axe du tube de montage mural
en PVC en position montée). Pour retirer
l’appareil ComfoAir 70 du tube de montage
mural en PVC, un espace libre de 80 cm doit
être prévu vers l’avant, par rapport au côté
intérieur du mur extérieur.
Perçage de l’avant-trou
Des murs parfaitement verticaux sont la
condition requise pour garantir l’installation
correcte de l’appareil ComfoAir 70 (Fig. 2).
Pour le perçage de l’avant-trou, veillez
à ce que le perçage suive un axe
horizontal (Fig. 2).
Le diamètre du perçage doit être
de 270 mm minimum !
Fig. 1 - Tube de montage mural Fig. 2 - Perçage de l’avant-trou

9
Tube de montage mural rond
Installation du tube de
montage mural en PVC
Dans les locaux humides, l’appareil
ne doit être installé qu’en dehors des
zones de protection 1 et 2 selon la norme
DIN 57100/VDE 100 Partie 701 !
Insérez le tube de montage mural en PVC dans
l’avant-trou et positionnez-le à l’horizontale. Le
tube de montage mural en PVC possède un
diamètre extérieur de 250 mm et doit être xé
dans l’avant-trou avec des moyens appropriés.
Pour la xation, utilisez exclusivement une colle
ou une mousse de montage qui ne gone pas.
Veillez à ce que l’axe du tube soit
également à l’horizontale et à ce
que la forme ronde du tube soit préservée
(divergence maximale admissible du diamètre
intérieur du tube par rapport à la forme ronde :
+/- 1,5 mm).
Avant le montage de l’appareil de ventilation,
le tube de montage mural en PVC doit être
ajusté, de sorte qu’il débouche à eur de
la surface de la façade et du mur intérieur
(Fig. 3). Pour ce faire, raccourcissez le tube de
montage mural en PVC avec un outil approprié,
de façon à ce qu’il afeure à la surface du mur
ni. Etanchéiez la zone de contact avec le
mur à l’intérieur et à l’extérieur en appliquant
un matériau d’étanchéité approprié autour du
tube de montage mural en PVC (Fig. 4).
Après le montage, remettez les bouchons de
fermeture en place des deux côtés du tube
en PVC.
Fig. 4 - Matériau d’étanchéitéFig. 3 - Raccourcissement du tube en PVC

10
Tubo rotondo per montaggio a parete
Impiego previsto
Il tubo rotondo per montaggio a parete
è costituito dal tubo in PVC e da due tappi
di chiusura (g. 1). Serve ad accogliere il
dispositivo di ventilazione ComfoAir 70. Per
montare il tubo di montaggio a parete in PVC,
occorre predisporre un foro di carotaggio di
270 mm di diametro nella parete perimetrale.
Lo spessore nale della parete deve rientrare
nell’intervallo da min. 275 mm a max. 600 mm.
Lavori preliminari
Scegliere un punto di montaggio adatto in
una parete perimetrale. Assicurarsi che vi sia
spazio a sufcienza rispetto ad altri oggetti e
per gli interventi di manutenzione (min. 32 cm a
sinistra, 42 cm a destra e 73 cm in alto, rispetto
all’asse del tubo per montaggio a parete in
PVC montato). Per estrarre il ComfoAir 70 dal
tubo per montaggio a parete in PVC, sul lato
frontale va previsto uno spazio libero di 80 cm
rispetto al lato interno della parete perimetrale.
Foro di carotaggio
Presupposto per una corretta installazione del
ComfoAir 70 sono pareti a piombo.
Per il foro di carotaggio assicurarsi che
l’asse del foro sia orizzontale (g. 2).
Il diametro del foro dev’essere di
almeno 270 mm.
Fig. 1 - Tubo per montaggio a parete Fig. 2 - Foro di carotaggio

11
Tubo rotondo per montaggio a parete
Installazione del tubo per
montaggio a parete in PVC
In ambienti umidi, installare l’apparecchio
solo all’esterno delle aree di protezione
delle zone 1 e 2 a norma DIN 57100/VDE100
parte 701!
Introdurre il tubo per montaggio a parete
in PVC nel foro e collocarlo in posizione
orizzontale. Il tubo per montaggio a parete
in PVC ha un diametro esterno di 250 mm e
va ssato nel foro con mezzi adeguati. Per il
ssaggio usare esclusivamente colla che non
si gon o schiuma di montaggio!
Assicurarsi che l’asse del tubo sia
anch’essa orizzontale e che venga
conservata la forma circolare del tubo
(scostamento massimo ammissibile rispetto
alla forma circolare nel diametro interno del
tubo: +/- 1,5 mm).
Prima di montare il dispositivo di ventilazione,
adattare il tubo per montaggio a parete in PVC
in modo che chiuda a raso con la supercie
della facciata o della parete interna (g. 3).
Per farlo, accorciare il tubo per montaggio
a parete in PVC a lo con la supercie della
parete nita servendosi di un attrezzo adatto.
Con un mastice adatto, impermeabilizzare il
collegamento della parete intorno al tubo per
montaggio a parete in PVC, sia all’interno che
all’esterno (g. 4).
Dopo il montaggio, riapplicare i tappi di
chiusura alle due estremità del tubo in PVC.
Fig. 4 - MasticeFig. 3 - Accorciare l’anima in PVC

12
Mantelbuis rond
Gebruiksdoel
De ronde mantelbuis bestaat uit de PVC-buis
en twee afsluitstoppen (afb. 1). De mantelbuis
dient voor bescherming van de ventilatie-
unit ComfoAir 70. Voor de montage van de
PVC-mantelbuis moet in de buitenmuur een
kerngatboring met ø270 mm worden voorzien.
De uiteindelijke wanddikte moet tussen min.
275 mm en max. 600 mm liggen.
Voorbereidende
werkzaamheden
Kies een geschikte montagelocatie in een
buitenmuur. Zorg ervoor dat er voldoende
ruimte voorzien is ten opzichte van andere
voorwerpen en voor onderhoudswerken
(minstens 32 cm links, 42 cm rechts en
73 cm boven - ten opzichte van de buisas van
de PVC-kernbuis in ingebouwde toestand).
Om de ComfoAir 70 uit de PVC-mantelbuis te
halen, moet aan frontzijde een vrije ruimte van
80 cm ten opzichte van de binnenzijde van de
buitenmuur worden voorzien.
Kerngatboring
Voor een correcte installatie van de ComfoAir 70
zijn loodrechte wanden vereist.
Bij de kerngatboring moet erop worden
gelet dat de as van het boorgat
horizontaal verloopt (afb. 2).
De diameter van de boring moet
minstens 270 mm bedragen!
Afb. 1 - Mantelbuis Afb. 2 - Kerngatboring

13
Mantelbuis rond
Installatie van de PVC-
mantelbuis
De unit mag in vochtige ruimtes
uitsluitend buiten beschermde
omgevingen van de zones 1 en 2 volgens
DIN 57100/VDE100 deel 701 worden
geïnstalleerd!
Steek de PVC-mantelbuis in het kerngat en
positioneer de buis in horizontale positie. De
PVC-mantelbuis heeft een uitwendige diameter
van 250 mm en moet met geschikte middelen
in de boring worden vastgezet. Voor de
bevestiging mag uitsluitend niet-zwellende lijm
of montageschuim worden gebruikt!
Let erop dat de buisas eveneens
horizontaal ligt en dat de cirkelvorm van
de buis verzekerd blijft (maximaal toegelaten
afwijking van de cirkelvorm in de inwendige
diameter van de buis: +/- 1,5 mm).
Voor de inbouw van de ventilatie-unit moet de
PVC-mantelbuis dusdanig worden aangepast
dat deze gelijk met het oppervlak van de gevel
of de binnenmuur afsluit (afb. 3). Daartoe
moet de PVC-mantelbuis met een geschikt
gereedschap worden afgekort, zodat ze in één
vlak ligt met de afgewerkte wand. Dicht de
wandaansluiting rond de PVC-mantelbuis aan
de binnen- en buitenzijde af met een geschikt
afdichtingsmiddel (afb. 4).
Plaats de afsluitstoppen na de montage aan
beide zijden weer op de PVC-buis.
Afb. 4 - AfdichtingsmiddelAfb. 3 - PVC-kernbuis afkorten

14
Przejście okrągłe do montażu w ścianie
Przeznaczenie
Przejście okrągłe do montażu w ścianie składa
się z rury PVC i dwóch zaślepek (rys. 1).
Służy do mocowania jednostki wentylacyjnej
ComfoAir 70. W celu montażu rury PVC
należy wykonać w ścianie otwór ø270 mm.
Ostateczna grubość ściany powinna wynosić
od min. 275 mm do maks. 600 mm.
Przygotowanie
Wybrać odpowiednie miejsce montażu
w ścianie zewnętrznej. Zwrócić uwagę na to,
aby z obu stron znajdowała się wystarczająca
ilość miejsca wolnego od przedmiotów,
umożliwiająca również wykonanie prac
konserwacyjnych (każdorazowo przynajmniej
32 cm z lewej strony, 42 cm z prawej strony
i 73 cm na górze – w odniesieniu do osi
rury PVC w stanie zamontowanym). W celu
umożliwienia wyjęcia ComfoAir 70 z przejścia
przez ścianę należy zachować z przodu
wolną przestrzeń 80 cm w odniesieniu do
wewnętrznej strony ściany zewnętrznej.
Średnica otworu w ścianie
Warunkiem prawidłowej instalacji urządzenia
ComfoAir 70 jest pionowość ścian.
W przypadku wykonywania otworu
w ścianie należy uważać, aby oś
wierconego otworu była pozioma (rys. 2).
Średnica otworu musi wynosić
przynajmniej 270 mm!
Rys. 1 - Przejście przez ścianę Rys. 2 - Otwór w ścianie

15
Przejście okrągłe do montażu w ścianie
Montaż przejścia
przez ścianę
Przejście PCV można instalować
w pomieszczeniach wilgotnych tylko
poza obszarami chronionymi stref 1 i 2 według
DIN 57100/VDE100 część 701!
Wprowadzić przejście do otworu w
ścianie i ustawić w poziomej pozycji. Rura
PVC ma średnicę zewnętrzną 250 mm.
Należy mocować ją w otworze za pomocą
odpowiednich środków. Do zamocowania
można stosować wyłącznie niepęczniejące
kleje lub piankę montażową!
Należy zwrócić uwagę, aby oś rury
była również ustawiona poziomo
i aby zachowany był okrągły kształt rury
(maksymalne dopuszczalne odchylenie od
okrągłego kształtu średnicy wewnętrznej rury:
+/- 1,5 mm).
Przed zamontowaniem jednostki wentylacyjnej
należy dopasować rurę PVC w taki sposób,
aby leżała w jednej płaszczyźnie z elewacją
lub ścianą wewnętrzną (rys. 3). W związku
z tym przejście należy skrócić za pomocą
odpowiednich narzędzi tak, aby leżało w jednej
płaszczyźnie z gotową ścianą. Należy uszczelnić
przyłącze ścienne wewnątrz i na zewnątrz wokół
rury PVC za pomocą odpowiednich środków
uszczelniających (rys. 4).
Po zakończeniu montażu założyć ponownie
zaślepki z obu stron na rurę PVC.
Rys. 4 - Środek uszczelniającyRys. 3 - Skracanie przejścia z rury PVC

Germany
Zehnder Group Deutschland
GmbH
Almweg 34
77933 Lahr
T [phone]
F [phone]
[email protected]
www.zehnder-systems.de
France
Zehnder Group Services SAS
7, rue Jean Mermoz,
Courcouronnes / Saint
Guénault
91031 Evry Cedex
T [phone]
F [phone]
comfosystems.france@
zehndergroup.com
www.comfosystems.fr
The Netherlands
Zehnder Group Nederland
B.V.
Lingenstraat 2
8028 PM Zwolle
T [phone]
F [phone]
[e-mail]
www.jestorkair.nl
Great Britain
Zehnder Comfosystems
A division of Zehnder Group
UK Ltd
Unit 1, Brookside Avenue
Rustington West Sussex
BN16 3LF
T [phone]
F [phone]
[e-mail]
www.zehnder.co.uk
Italy
Zehnder Tecnosystems S.r.l.
Via XXV Luglio, 6
Campogalliano (MO) 41011
T [phone]
F [phone]
[email protected]
www.comfosystems.it
Poland
Zehnder Polska Sp. z o.o.
ul. Kurpiów 14a
52-214 Wrocław
T [phone]
F [phone]
[e-mail]
www.zehnder.pl
United States
Zehnder America Inc.
540 Portsmouth Avenue
Greenland, NH 03840
T [phone]
F [phone]
[email protected]
www.zehnderamerica.com
Switzerland
Zehnder Comfosystems
Cesovent AG
Zugerstrasse 162
8820 Wädenswil
T [phone]
F [phone]
[email protected]
www.zehnder-comfosystems.ch
Sales International
Zehnder Group Deutschland
GmbH
Almweg 34
77933 Lahr
T [phone]
F [phone]
sales.international@
zehndergroup.com
www.international.zehnder-
systems.com
PDE_Installation Notes_CA70_Round mounting block_V1.0,V1118_DE,EN,FR,IT,NL,PL_subject to change
