Zehnder Rittling ComfoSpot 50 Quick start guide

ComfoSpot 50
Zubehör Wandeinbaurohr quadratisch
Square mounting block
Accessoire Tube de montage mural carré
Accessorio tubo quadrato per montaggio a parete
Toebehoren mantelbuis vierkant
Przejście kwadratowe do montażu w ścianie
Montagehinweise - Installation notes - Instructions de montage - Indicazioni per
il montaggio - Montageaanwijzingen - Wskazówki dotyczące montażu
Decorative radiators Comfortable indoor ventilation Heating and cooling ceiling systems Clean air solutions

2
Alle Rechte vorbehalten.
Die Zusammenstellung dieser Bedienungsanleitung erfolgte mit größter Sorgfalt. Dennoch haftet
der Herausgeber nicht für Schäden aufgrund von fehlenden oder nicht korrekten Angaben in dieser
Bedienungsanleitung. Bei Meinungsverschiedenheiten ist der deutsche Originaltext letztendlich
verbindlich.
All rights reserved.
This manual has been compiled with the utmost care. However, the publisher cannot be held liable
for any damage caused as a result of missing or incorrect information in this manual. In case of
disputes the German version of these instructions will be binding.
Tous droits reserves.
Ce manuel a ete compose avec le plus grand soin. L‘editeur ne peut neanmoins pas etre tenu
responsable de dommages decoulant d‘informations manquantes ou erronees dans ce manuel. En
cas de différend, seule la version allemand de ce mode d’emploi est contraignante.
Tutti i diritti riservati.
La presente documentazione e stata redatta con la massima attenzione. L‘editore non
puo comunque essere ritenuto responsabile di eventuali danni derivanti dalla mancanza o
dall‘inesattezza delle informazioni qui fornite. In caso di disaccordo, il testo tedesco leader.
Alle rechten voorbehouden.
Bij de samenstelling van deze handleiding is uiterste zorg betracht, de uitgever kan echter niet
verantwoordelijk worden gehouden voor enige schade ontstaan door het ontbreken of onjuist
vermelden van informatie in deze handleiding. In geval van onenigheid is de Duits tekst leidend.
Wszelkie prawa zastrzeżone.
Niniejsza instrukcja obsługi została sporządzona z najwyższą starannością. Wydawca nie ponosi
odpowiedzialności za jakiekolwiek szkody powstałe na skutek nieumieszczenia w niej informacji lub
umieszczenia w niej nieprawidłowych informacji. W przypadku sporów wiążąca jest wersja niniejszej
instrukcji w języku niemiecki.

3
Montageanleitung: Zubehör Wandeinbaurohr quadratisch.................................................
Installation notes: Square mounting block .........................................................................
Instructions de montage: Accessoire Tube de montage mural carré ................................
Indicazioni per il montaggio: Accessorio tubo quadrato per montaggio a parete ..............
Montageaanwijzingen: Toebehoren mantelbuis vierkant ...................................................
Wskazówki dotyczące montażu: Przejście kwadratowe do montażu w ścianie ................
4-5
6-7
8-9
10-11
12-13
14-15

4
Wandeinbaurohr quadratisch
Verwendungszweck
Das Wandeinbaurohr quadratisch besteht aus
dem EPP-Gehäuse, zwei Verschlussstopfen
und innenliegendem Montage-Set zur
Befestigung der Außenblende. Es dient zur
Aufnahme des Lüftungsgerätes
ComfoSpot 50 (Abb.1). Für die Montage
ist in der Außenwand eine quadratische
Wandöffnung von mindestens 360 mm
vorzusehen. Die nale Wanddicke muss im
Bereich von min. 335 mm bis max. 600 mm
liegen (Abb.2).
Vorbereitungsarbeiten
Wählen Sie einen passenden Montageort in
der Außenwand. Achten Sie darauf, dass für
die bestimmungsgemäße Funktionsweise des
Lüftungsgerätes raumseitig seitlich links 20 cm
und seitlich rechts 10 cm von der Wandöffnung
und für Wartungsarbeiten 70 cm frontseitig
Freiraum einzuhalten sind.
Wandöffnung
Voraussetzung für eine ordnungsgemäße
Installation des ComfoSpot 50 sind lotrechte
Wände. Die Wandöffnung ist bauseits so
auszulegen, dass ein vertikal senkrechtes
und horizontal waagerechtes Ausrichten des
quadratischen EPP-Gehäuses möglich ist.
Die Wandöffnung darf die Statik der
Wandkonstruktion nicht beeinussen,
und das EPP-Wandeinbaurohr ist von
Lastabtragungen freizustellen!

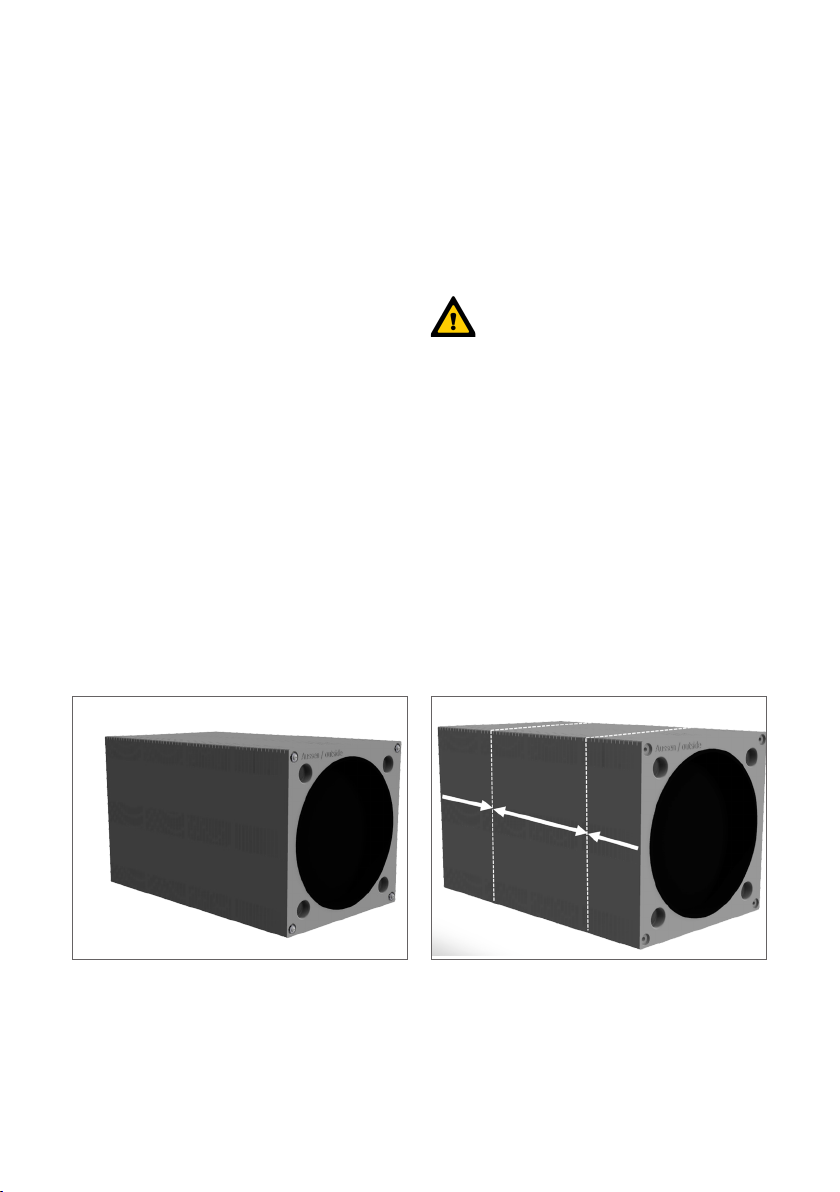

Abb.1 - Wandeinbaurohr Abb.2 - Einkürzbare Bereiche
Kürzbar Kürzbar
335 mm
minimal

5
Wandeinbaurohr quadratisch
Installation des
Wandeinbaurohres
Das Gerät ist in Feuchträumen nur
außerhalb der Schutzbereiche der
Zonen 1 und 2 gemäß DIN 57100/VDE100 Teil
701 zu installieren!
Das EPP-Wandeinbaurohr ist im Zuge des
Wandaufbaus in die vorgesehene Wandöffnung
unter Beachtung der nalen Wandstärke
mit beidseitigem Überhang waagerecht
einzusetzen.
Orientieren Sie sich beim vertikalen
Ausrichten nach der Lage der Bohrlöcher
und beim horizontalen Ausrichten nach der
Lage der Rohrsohle wie in der Abbildung mit
gestrichelter Linie dargestellt (Abb.3).
Zur Fixierung ist ausschließlich nicht
quellender Kleber oder Montageschaum zu
verwenden!
Vor Einbau des Lüftungsgerätes ist das
EPP-Gehäuse so anzupassen, dass es
bündig mit der Oberäche von Fassade bzw.
Innenwand abschließt. Dazu ist der Überhang
jeweils oberächenplan zur fertigen Wand mit
geeignetem Werkzeug zu kürzen (Abb.4).
Setzen Sie nach der Montage die
Verschlussstopfen wieder beidseitig auf das
Wandeinbaurohr.

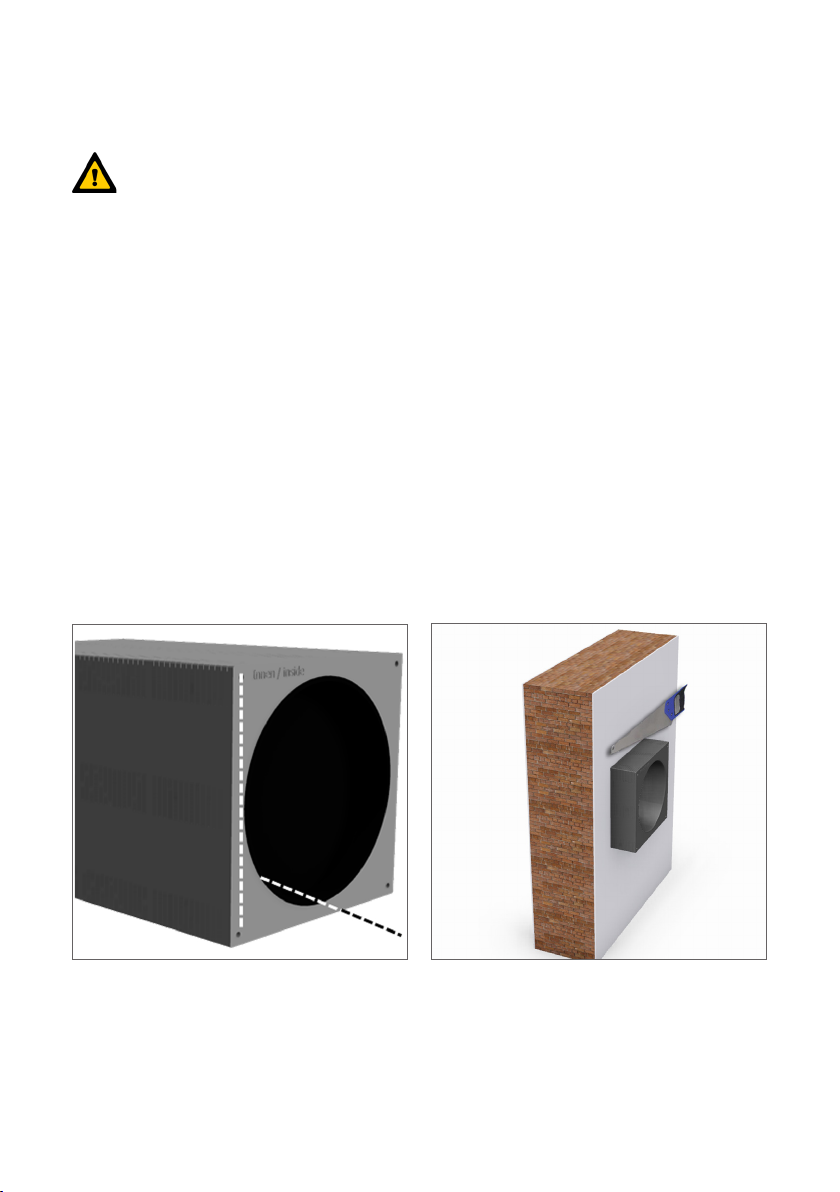

Abb.3 - Ausrichten des Wandeinbaurohres Abb.4 - Wandeinbaurohr nal einkürzen

6
Square mounting block
Intended use
The square mounting block consists of an
EPP block, two dust covers and the interior
installation set for mounting the external cover.
It is used to hold the ComfoSpot 50 ventilation
unit (Fig. 1). For installation, a square wall
opening of at least 360 mm (14 3/16 inch)
must be provided in the exterior wall. The nal
wall thickness must be within a range of min.
335 mm (13 3/16 inch) to max. 600 mm
(23 5/8 inch) (Fig. 2).
Preparatory work
Select a suitable installation location in the exterior
wall. Ensure that there is 20 cm (7 7/8 inch)
of clearance on the left side of the room and
10 cm (3 15/16 inch) on the right side from
the wall opening and 70 cm (28 inch) deep
clearance in front to access the unit for routine
maintenance.
Wall opening
The ComfoSpot 50 must be installed in a
plumb vertical wall. The wall opening must be
prepared so the EPP mounting block will sit
plumb and level inside the opening.
The wall opening must not compromise
the load-bearing capacity of the wall
and there must be no load transferred to the
EPP mounting block.
Fig. 1 – mounting block Fig. 2 – areas that can be shortened
Can be
shortened
Can be
shortened
275 mm (10
13/16 inch)
minimum

7
Square mounting block
Installation of
the mounting block
The location of the ComfoSpot 50
must meet all local and national code
requirements. Ensure that proper clearance is
provided to other xtures in bathrooms or other
"wet" rooms.
Install wall nishes (interior drywall and exterior
siding/trim) around the EPP mounting block,
leaving enough length on the EPP mounting
block to be cut ush with both interior and
exterior nishes.
Use the position of the drill holes for vertical
alignment and the position of the base for
horizontal alignment as shown in the gure by
the dotted line (Fig. 3).
Only non-expanding adhesive or low expansion
foam may be used to secure the mounting
block in the opening.
Before installing the ventilation unit, the EPP
mounting block must be cut to length so that it
is ush with the surface of the façade and the
interior wall (Fig. 4).
After the installation, reapply the dust covers
to both sides of the mounting block.
Fig. 3 – alignment of the mounting block Fig. 4 – shortening the mounting block in a nal step

8
Tube de montage mural carré
Utilisation prévue
Le tube de montage mural carré se compose du
boîtier en EPP, de deux bouchons de fermeture
et d’un kit de montage intérieur pour la xation
du cache extérieur. Il sert à l’installation de
l’appareil de ventilation ComfoSpot 50 (Fig. 1).
Pour le montage, une ouverture carrée d’au
moins 360 mm de côté doit être prévue dans le
mur extérieur. L’épaisseur nale du mur doit être
comprise entre 335 mm minimum et 600 mm
maximum (Fig. 2).
Travaux préparatoires
Sélectionnez un emplacement de montage
approprié dans le mur extérieur. Pour assurer
le fonctionnement correct de l’appareil de
ventilation, veillez à respecter un espace libre
côté pièce de 20 cm à gauche et de 10 cm
à droite de l’ouverture dans le mur, ainsi que
de 70 cm vers l’avant pour les travaux de
maintenance.
Ouverture dans le mur
Des murs parfaitement verticaux sont la
condition requise pour garantir l’installation
correcte de l’appareil ComfoSpot 50.
L’ouverture dans le mur doit être prévue par le
client, de sorte qu’un ajustement à la verticale
et à l’horizontale du boîtier en EPP carré soit
possible.
L’ouverture dans le mur ne doit pas affecter les
propriétés statiques du mur et le tube
de montage mural en EPP ne doit être
soumis à aucun transfert de charge !
Fig. 1 - Tube de montage mural Fig. 2 - Zones pouvant être raccourcies
Raccourcissement
possible
Raccourcissement
possible
275 mm
minimum

9
Tube de montage mural carré
Installation du tube
de montage mural
Dans les locaux humides, l’appareil
ne doit être installé qu’en dehors des
zones de protection 1 et 2 selon la norme
DIN 57100/VDE 100 Partie 701 !
Le tube de montage mural en EPP doit être
inséré à l’horizontale dans l’ouverture prévue
dans le mur, avec un porte-à-faux des deux
côtés en tenant compte de l’épaisseur nale
du mur.
Pour l’ajustement vertical, basez-vous sur la
position des trous percés et pour l’ajustement
horizontal, appuyez-vous sur la position du
fond du tube, comme indiqué par les lignes en
pointillés sur la gure (Fig. 3).
Pour la xation, utilisez exclusivement une
colle ou une mousse de montage qui ne gone
pas.
Avant le montage de l’appareil de ventilation,
le boîtier en EPP doit être ajusté, de sorte qu’il
débouche à eur de la surface de la façade et
du mur intérieur. Pour ce faire, raccourcissez le
porte-à-faux avec un outil approprié, de façon à
ce qu’il afeure à la surface du mur ni (Fig. 4).
Après le montage, remettez les bouchons de
fermeture en place des deux côtés du tube de
montage mural.
Fig. 3 - Ajustement du tube de montage mural Fig. 4 - Raccourcissement nal du tube de montage mural

10
Tubo quadrato per montaggio a parete
Impiego previsto
Il tubo quadrato per montaggio a parete
è costituito dall’alloggiamento in EPP, da due
tappi di chiusura e da un set di montaggio
interno per ssare la mascherina esterna.
Serve ad accogliere il dispositivo di ventilazione
ComfoSpot 50 (g. 1). Per il montaggio bisogna
prevedere un’apertura quadrata di almeno
360 mm di lato nella parete perimetrale. Lo
spessore nale della parete deve rientrare
nell’intervallo da min. 335 mm a max. 600 mm
(g. 2).
Lavori preliminari
Scegliere un punto di montaggio adatto
nella parete esterna. Afnché il dispositivo
di ventilazione funzioni correttamente
nell’ambiente, assicurarsi che venga
mantenuta una distanza dall’apertura nella
parete di 20 cm sul lato sinistro e 10 cm
sul lato destro, nonché uno spazio libero di
70 cm sul lato frontale per gli interventi di
manutenzione.
Apertura nella parete
Presupposto per una corretta installazione
del ComfoSpot 50 sono pareti a piombo.
L’installatore deve dimensionare l’apertura
nella parete in modo da rendere possibile
l’allineamento orizzontale e verticale
dell’alloggiamento quadrato in EPP.
L’apertura nella parete non deve
compromettere la statica della struttura
della parete e occorre impedire che il carico
venga trasmesso al tubo per montaggio a parete
in EPP!
Fig. 1 - Tubo per montaggio a parete Fig. 2 - Aree accorciabili
Accorciabile Accorciabile
Minimo
275 mm

11
Tubo quadrato per montaggio a parete
Installazione del tubo
per montaggio a parete
In ambienti umidi, installare l’apparecchio
solo all’esterno delle aree di protezione
delle zone 1 e 2 a norma DIN 57100/VDE100
parte 701!
Durante la costruzione del muro, inserire il tubo
per montaggio a parete in EPP orizzontalmente
nell’apertura prevista nella parete, tenendo
conto dello spessore nale della parete e
lasciandolo sporgere da entrambi i lati.
Per l’allineamento verticale orientarsi rispetto
alla posizione dei fori e per quello orizzontale
rispetto alla posizione dell’asse del tubo,
rappresentato nella gura con una linea
tratteggiata (g. 3).
Per il ssaggio usare esclusivamente colla che
non si gon o schiuma di montaggio!
Prima di montare il dispositivo di ventilazione,
adattare l'alloggiamento in EPP in modo che
chiuda a raso con la supercie della facciata
o della parete interna. Per farlo, accorciare
ciascuna sporgenza a lo con la supercie
della parete nita servendosi di un attrezzo
adatto (g. 4).
Dopo il montaggio, riapplicare i tappi di
chiusura alle due estremità del tubo per
montaggio a parete.
Fig. 3 - Allineamento del tubo per montaggio a parete Fig. 4 - Accorciamento nale del tubo per montaggio a parete

12
Mantelbuis vierkant
Gebruiksdoel
De vierkante mantelbuis bestaat uit de EPP-
behuizing, twee afsluitstoppen en de binnenin
geplaatste montageset voor de bevestiging
van de buitenkap. De mantelbuis dient voor
bescherming van de ventilatie-unit ComfoSpot 50
(Afb. 1). Voor de montage moet in de buitenmuur
een vierkante muuropening van minstens
360 mm worden voorzien. De uiteindelijke
wanddikte moet tussen min. 335 mm en
max. 600 mm liggen (afb. 2).
Voorbereidende
werkzaamheden
Kies een geschikte montagelocatie in de
buitenmuur. Zorg ervoor dat er voor de beoogde
werking van de ventilatie-unit aan de kant van de
binnenruimte een vrije ruimte van zijdelings links
20 cm en zijdelings rechts 10 cm ten opzichte
van de wandopening wordt aangehouden en
voor onderhoudswerken 70 cm vrije ruimte aan
de voorzijde.
Wandopening
Voor een correcte installatie van de ComfoSpot
50 zijn loodrechte wanden vereist. De
wandopening moet ter plekke dusdanig worden
uitgevoerd dat horizontaal en verticaal uitlijnen
van de vierkante EPP-behuizing mogelijk is.
De wandopening mag de statische
eigenschappen van de wandconstructie
niet beïnvloeden en de EPP-mantelbuis moet
worden gevrijwaard van lastoverdrachten!
Afb. 1 - Mantelbuis Afb. 2 - Afkortbare delen
Afkortbaar Afkortbaar
275 mm
minimaal

13
Mantelbuis vierkant
Installatie van de mantelbuis
De unit mag in vochtige ruimtes
uitsluitend buiten beschermde
omgevingen van de zones 1 en 2 volgens DIN
57100/VDE100 deel 701 worden geïnstalleerd!
De EPP-mantelbuis moet in het kader van de
wandopbouw horizontaal met uitstekend deel
aan beide zijden in de voorziene wandopening
worden geplaatst, rekening houdend met de
uiteindelijke wanddikte.
Tijdens het verticaal uitlijnen kunt u zich
baseren op de positie van de boorgaten;
voor het horizontaal uitlijnen baseert u zich
op de positie van de buisbodem, zoals in de
afbeelding met stippellijn aangegeven (afb. 3).
Voor de bevestiging mag uitsluitend niet-
zwellende lijm of montageschuim worden
gebruikt!
Voor de inbouw van de ventilatie-unit moet de
EPP-behuizing dusdanig worden aangepast
dat deze gelijk met het oppervlak van de
gevel of de binnenmuur afsluit. Daartoe
moet het uitstekende deel met een geschikt
gereedschap worden afgekort, zodat dit op één
lijn ligt met de afgewerkte wand (afb. 4).
Plaats de afsluitstoppen na de montage aan
beide zijden terug op de mantelbuis.
Afb. 3 - Uitlijnen van de mantelbuis Afb. 4 - Mantelbuis denitief afkorten

14
Przejście kwadratowe do montażu w ścianie
Przeznaczenie
Przejście kwadratowe do montażu w ścianie
składa się z obudowy EPP, dwóch zaślepek
i zewnętrznego zestawu montażowego do
mocowania zaślepki zewnętrznej. Służy do
mocowania jednostki wentylacyjnej ComfoSpot
50 (rys. 1). W celu montażu należy wykonać
w ścianie zewnętrznej kwadratowy otwór
(min. 360 mm). Ostateczna grubość ściany
powinna wynosić od min. 335 mm do maks.
600 mm (rys. 2).
Przygotowanie
Wybrać odpowiednie miejsce montażu w
ścianie zewnętrznej. Zwrócić uwagę na to, że
zgodne z przeznaczeniem działanie jednostki
wentylacyjnej wymaga, aby w pomieszczeniu
zachowany był od otworu w ścianie odstęp
20 cm z boku z lewej strony i 10 cm z boku
prawej strony oraz w celu umożliwienia prac
konserwacyjnych 70 cm od przodu.
Otwór w ścianie
Warunkiem prawidłowej instalacji urządzenia
ComfoSpot 50 jest pionowość ścian. Otwór
w ścianie należy wykonać na miejscu w taki
sposób, aby możliwe było poziome i pionowe
wyrównanie kwadratowej obudowy EPP.
Otwór w ścianie nie może mieć wpływu na
właściwości statyczne konstrukcji
ściany. Przejście w ścianie powinno być
wolne od obciążeń.
Rys. 1 - Przejście przez ścianę Rys. 2 - Obszary możliwe do skrócenia
Możliwość
skrócenia
Możliwość
skrócenia
Min. 275 mm

15
Przejście kwadratowe do montażu w ścianie
Montaż przejścia
przez ścianę
Przejście PCV można instalować
w pomieszczeniach wilgotnych tylko
poza obszarami chronionymi stref 1 i 2 według
DIN 57100/VDE100 część 701!
Przejście kwadratowe należy włożyć w trakcie
budowy poziomo do odpowiedniego otworu
w ścianie, uwzględniając końcową grubość
ściany, z obustronnym nadmiarem.
Podczas ustawiania w pionie należy
orientować się według otworów, natomiast
podczas wyrównywanie z poziomie według
położenia spodu rury, jak pokazano na rysunku
za pomocą przerywanej linii (rys. 3).
Do zamocowania można stosować wyłącznie
niepęczniejące kleje lub piankę montażową!
Przed zamontowaniem jednostki wentylacyjnej
należy dopasować obudowę EPP w taki sposób,
aby leżała w jednej płaszczyźnie z elewacją lub
ścianą wewnętrzną. W związku z tym wystającą
część należy skrócić za pomocą odpowiednich
narzędzi tak, aby rura leżała w jednej
płaszczyźnie z gotową ścianą (rys. 4).
Po zakończeniu montażu założyć ponownie
zaślepki z obu stron na rurę.
Rys. 3 - Wyrównywanie przejścia do montażu w ścianie Rys. 4 - Skracanie przejścia do montażu w ścianie

Germany
Zehnder Group Deutschland
GmbH
Almweg 34
77933 Lahr
T [phone]
F [phone]
[email protected]
www.zehnder-systems.de
France
Zehnder Group Services SAS
7, rue Jean Mermoz,
Courcouronnes / Saint
Guénault
91031 Evry Cedex
T [phone]
F [phone]
comfosystems.france@
zehndergroup.com
www.comfosystems.fr
The Netherlands
Zehnder Group Nederland
B.V.
Lingenstraat 2
8028 PM Zwolle
T [phone]
F [phone]
[e-mail]
www.jestorkair.nl
Great Britain
Zehnder Comfosystems
A division of Zehnder Group
UK Ltd
Unit 1, Brookside Avenue
Rustington West Sussex
BN16 3LF
T [phone]
F [phone]
[e-mail]
www.zehnder.co.uk
Italy
Zehnder Tecnosystems S.r.l.
Via XXV Luglio, 6
Campogalliano (MO) 41011
T [phone]
F [phone]
[email protected]
www.comfosystems.it
Poland
Zehnder Polska Sp. z o.o.
ul. Kurpiów 14a
52-214 Wrocław
T [phone]
F [phone]
[e-mail]
www.zehnder.pl
United States
Zehnder America Inc.
540 Portsmouth Avenue
Greenland, NH 03840
T [phone]
F [phone]
[email protected]
www.zehnderamerica.com
Switzerland
Zehnder Comfosystems
Cesovent AG
Zugerstrasse 162
8820 Wädenswil
T [phone]
F [phone]
[email protected]
www.zehnder-comfosystems.ch
Sales International
Zehnder Group Deutschland
GmbH
Almweg 34
77933 Lahr
T [phone]
F [phone]
sales.international@
zehndergroup.com
www.international.zehnder-
systems.com
PDE_Installation Notes_CS50_Square mounting block_V1.0,V1118_DE,EN,FR,IT,NL,PL_subject to change
